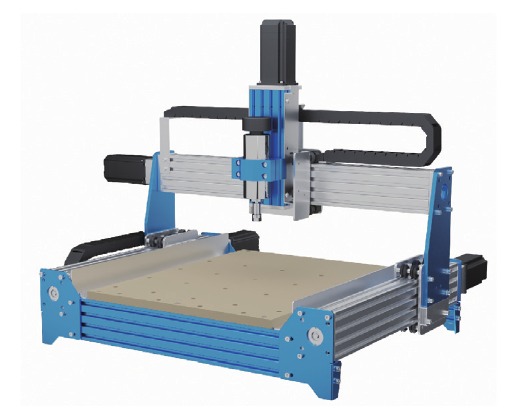

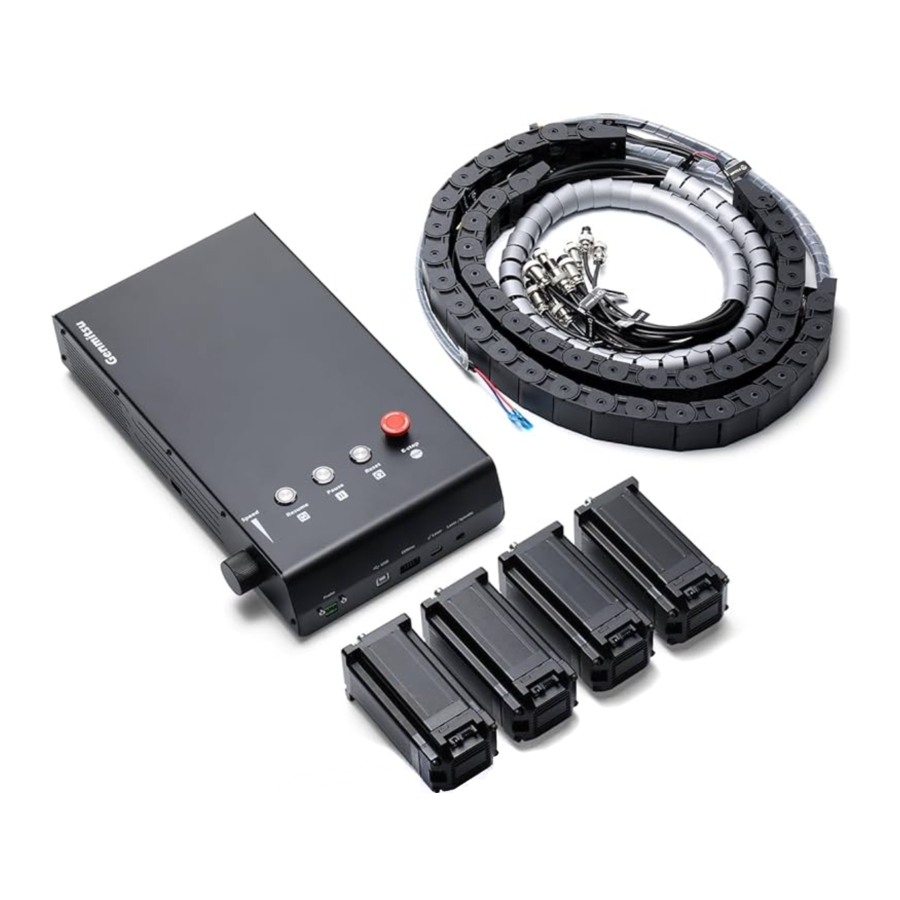

Genmitsu PROVerXL 4030, XLCSM-43 Handleiding

Welkom

Voor technische ondersteuning kunt u ons een e-mail sturen op support@sainsmart.com. Hulp en ondersteuning is ook beschikbaar via onze Facebook-groep (SainSmart Genmitsu CNC Users Group)

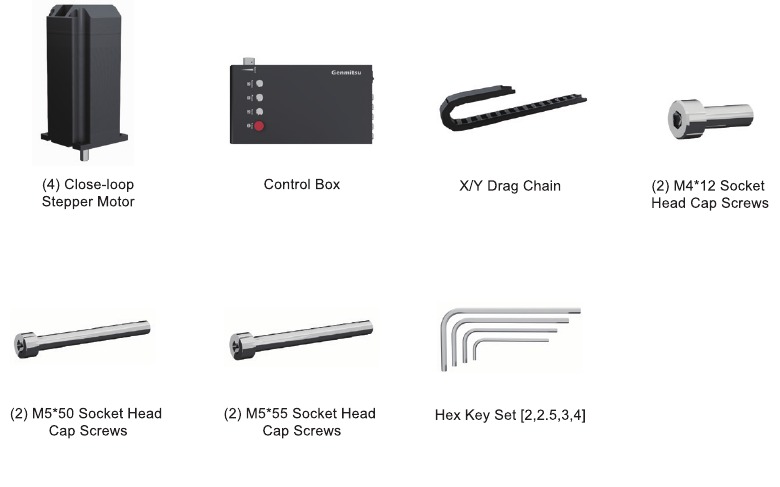

Onderdelenlijst

Installatiehandleiding

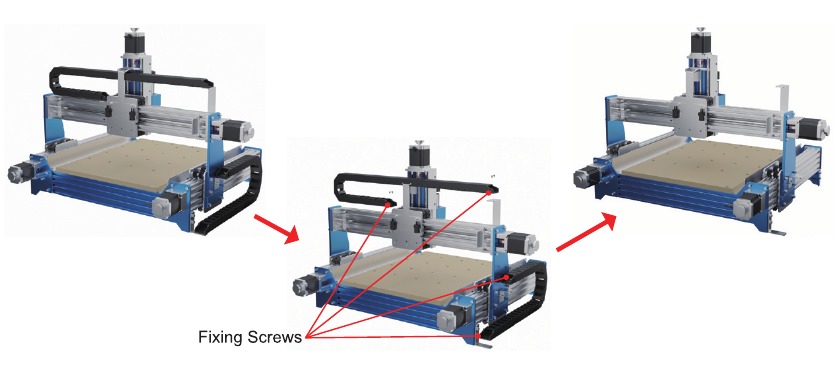

X-as en Y-as sleepketting verwijderen

Verwijder alle asmotorbedrading, draai de bevestigingsschroeven van de X-as sleepketting en de Y-as sleepketting los, verwijder de sleepketting en bewaar de schroeven als reserve.

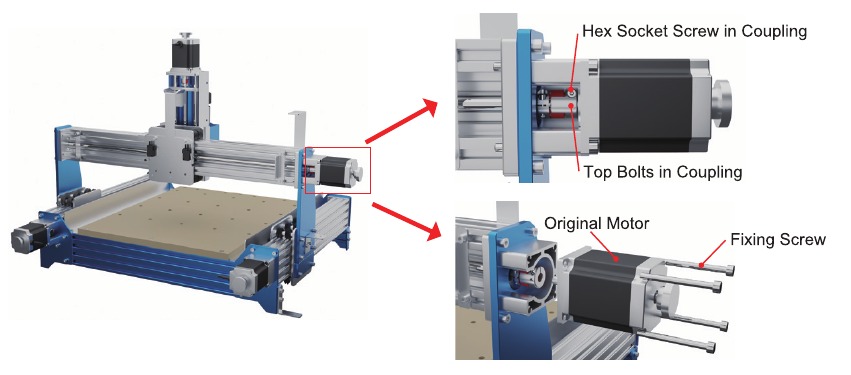

X-as motor verwijderen

Maak de bovenste bouten en de schroef met binnenzeskant los aan de motorkant van de X-as koppeling, verwijder de 4 X-as motorschoeven als reserve en verwijder de X-as motor.

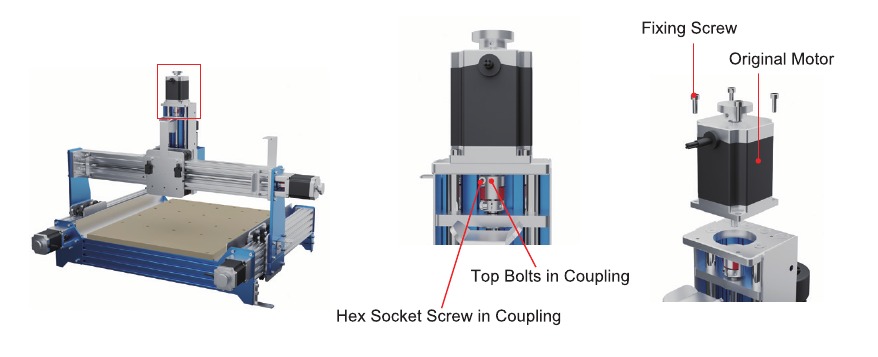

Z-as motor verwijderen

Maak de bovenste bouten en de schroef met binnenzeskant los aan de motorkant van de Z-as koppeling, verwijder de 4 Z-as motorschoeven als reserve en verwijder de Z-as motor.

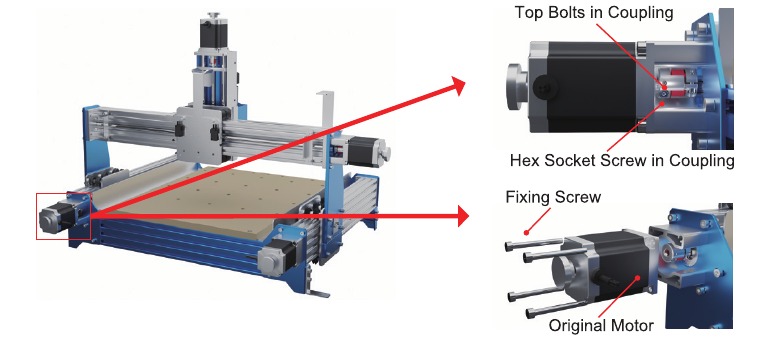

Y1-as motor verwijderen

Maak de bovenste bouten en de schroef met binnenzeskant los aan de motorkant van de Y1-as koppeling, verwijder de 4 Y1 -as motorschoeven als reserve en verwijder de Y1 -as motor.

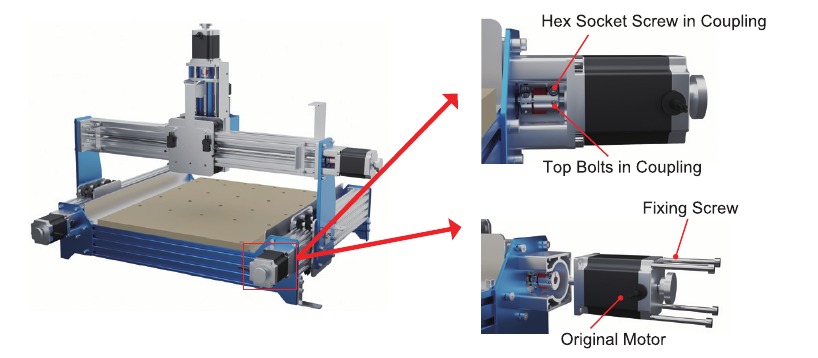

Y2-as motor verwijderen

Maak de bovenste bouten en de schroef met binnenzeskant los aan de motorkant van de Y2-as koppeling, verwijder de 4 Y2-as motorschoeven als reserve en verwijder de Y2-as motor.

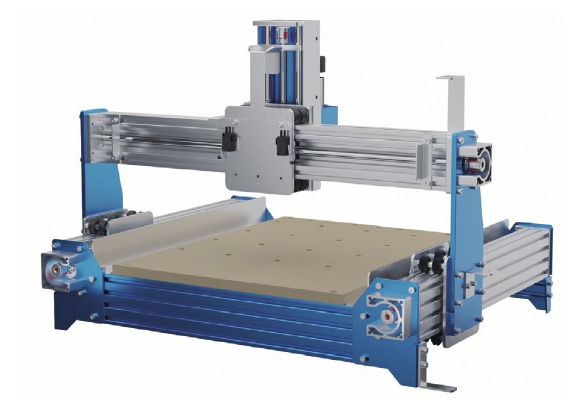

De verwijdering is voltooid zoals weergegeven

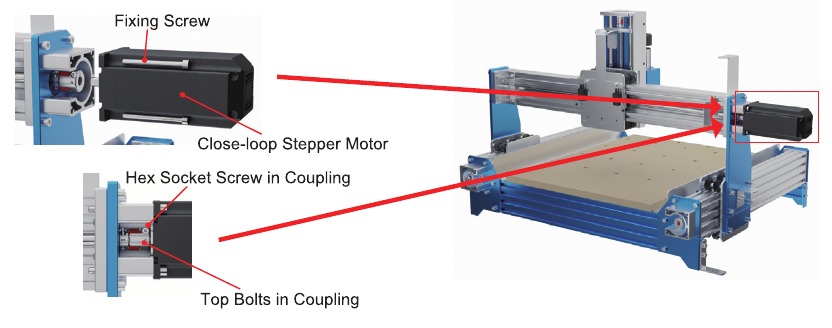

Installatie van X-as motor

Installeer de close-loop stappenmotor op de X-as motorsteun, gebruik de gedemonteerde X-as motor bevestigingsschroeven om de stappenmotor vast te zetten, draai de schroeven met binnenzeskant en de bovenste bout aan de motorkant van de koppeling vast. (Als de schroeven glad zijn, gebruik dan de reserveschoeven in de set om ze te vervangen)

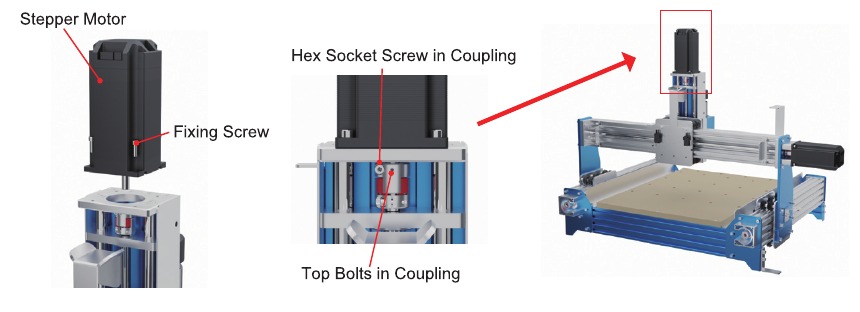

Installatie van Z-as motor

Installeer de close-loop stappenmotor op de Z-as motorsteun, gebruik de gedemonteerde Z-as motor bevestigingsschroeven om de stappenmotor vast te zetten, draai de schroeven met binnenzeskant en de bovenste bout aan de motorkant van de koppeling vast (Als de schroeven glad zijn, gebruik dan de reserveschoeven in de set om ze te vervangen)

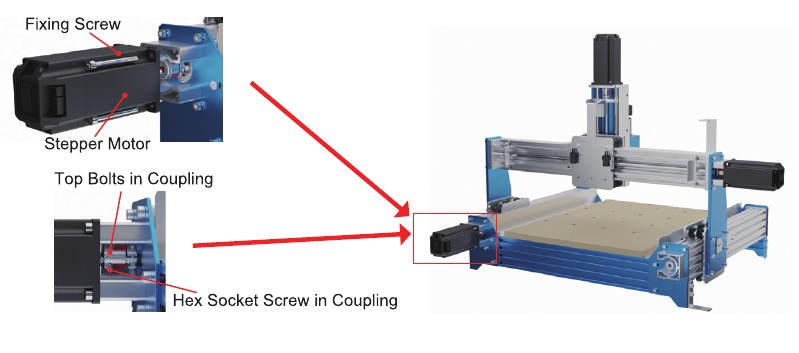

Installatie van Y1 - as motor

Installeer de close-loop stappenmotor op de Y1 -as motorsteun, gebruik de gedemonteerde Y1 -as motor bevestigingsschroeven om de stappenmotor vast te zetten, draai de schroeven met binnenzeskant en de bovenste bout aan de motorkant van de koppeling vast (Als de schroeven glad zijn, gebruik dan de reserveschoeven in de set om ze te vervangen)

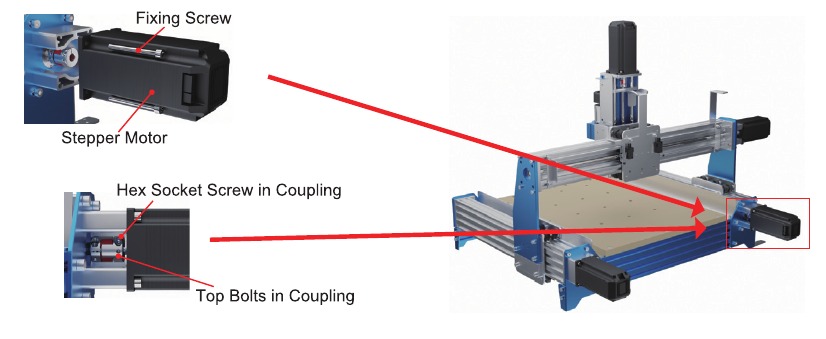

Installatie van Y2-as motor

Installeer de close-loop stappenmotor op de Y2-as motorsteun, gebruik de gedemonteerde Y2-as motor bevestigingsschroeven om de stappenmotor vast te zetten, draai de schroeven met binnenzeskant en de bovenste bout aan de motorkant van de koppeling vast (Als de schroeven glad zijn, gebruik dan de reserveschoeven in de set om ze te vervangen)

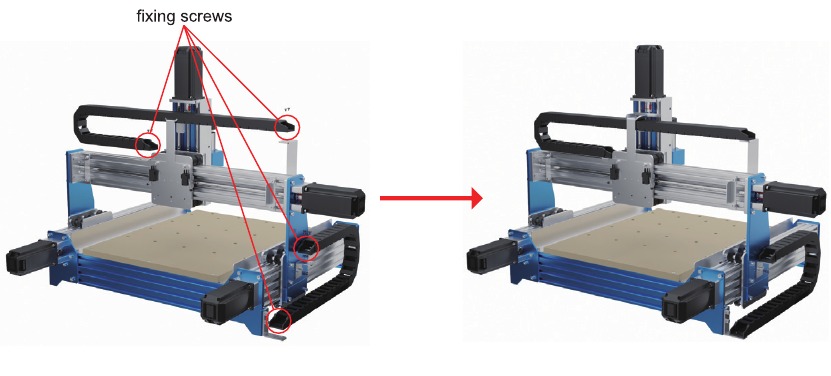

Installatie van sleepketting

Installeer de nieuwe sleepketting met behulp van de gedemonteerde bevestigingsschroef van de sleepketting.

De installatie is voltooid zoals weergegeven

Bedrading

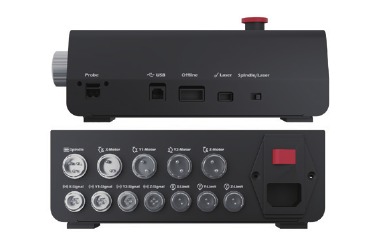

Knoppen en interfaces



Controleer uw spanningskeuze op de voedingseenheid voordat u deze inschakelt. Controleer of deze is ingesteld op de juiste spanning voor uw regio.

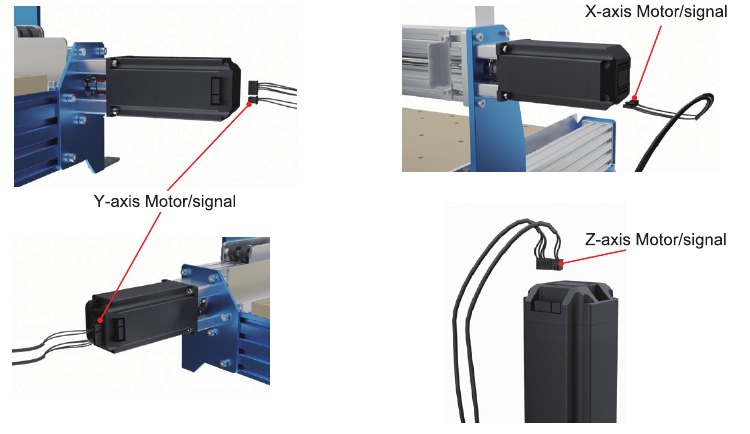

X/Y/Z Asmotorbedrading

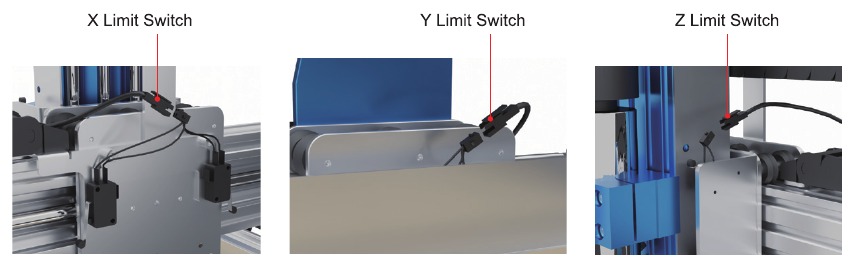

Bedrading eindschakelaar

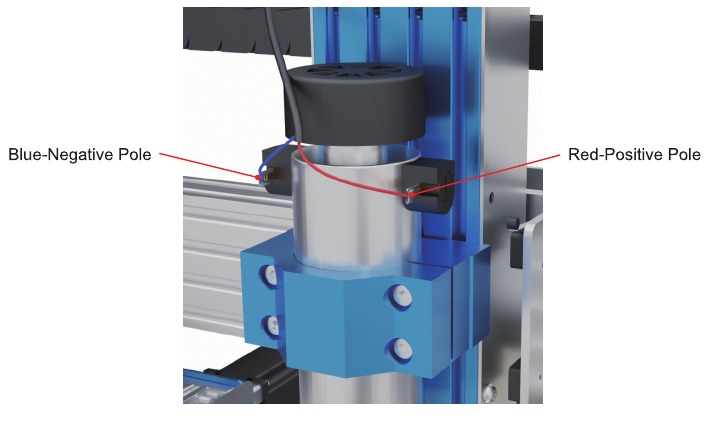

Spindelbedrading

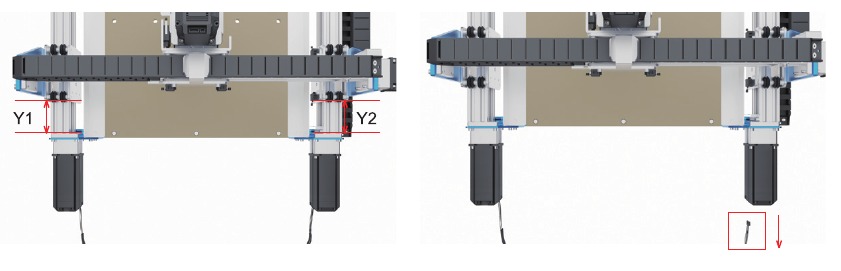

Aanstelschroef afstellen

Meet de afstand Y1 en Y2 van beide Y-as schuiven tot de vaste plaat aan de motorkant van de Y-as, bereken het afstandsverschil en koppel vervolgens een van de Y-as motoren los van de motorkabel. Gebruik de software om de rotatie van een van de Y-as motoren te regelen om de afstand van de Y-as schuiven tot Y1 aan te passen.
