Quick AC Series Handleiding

Voorwoord

De handleiding beschrijft een reeks instructies, bedrading en bedieningsinstructies voor AC-airconditioners.
De handleiding wordt voornamelijk gebruikt om gebruikers te begeleiden bij de installatie en het onderhoud van de reeks airconditioners.
Voor de reeks producten van welke bewerking dan ook, moet deze worden uitgevoerd door de professionele technici volgens de vereisten van de handleiding.

Korte inleiding

Productbeschrijving

Deze serie producten is ontworpen voor communicatie of gerelateerde industriële apparatuurtoepassingen van hoogwaardige ac-type airconditioningunit, kast interne apparaten die geschikt zijn voor warmte, temperatuurgevoelig en volledig geïsoleerde binnen- en buitentoepassingen.
Toepassingsgebied van het elektriciteitsnet: AC 220VAC±15% 50Hz/60Hz
(Optioneel ander elektriciteitsnet: 220VAC±30%, neem contact met ons op.)
Raadpleeg het naamplaatje voor andere voedingssystemen.
Waarschuwing: Tijdens transport, opslag en gebruik moet u zich strikt houden aan de instructies op de verpakking om ervoor te zorgen dat de airconditioning verticaal omhoog wordt geplaatst.

Modelbeschrijving

Bijvoorbeeld:
TA 0** / M / E / A / H**
T:Buitenbehuizingkoeling van Quick;
A: Standaard airconditioner;
0**: Koelcapaciteit is **×100W(L35/L35);
M: Serie: M-serie;
E: E--Half ingebouwde montage;
A: Vermogen: 230VAC 50/60Hz;
H**: Verwarmingscapaciteit is **×100W(L35/L35)

Opmerkingen:
Er zijn installaties van de M-serie: E--Half ingebouwde montage, D--Deurmontage en S--Zijmontage;
Slechts één installatie L en N-serie hebben.

Voldoen aan de norm

Verpakking en verzending

Airconditioner verpakt in papieren dozen, het pakket bevat bijlage.

Let tijdens het transport van de airconditioner op de volgende zaken:

Afbeelding 2-1 Verpakkingsmarkering

• Tijdens het hanteren of transport moet de airconditioner naar boven worden geplaatst als. Geen omgekeerde, platte, overmatige kanteling en botsing.
• De airconditioner is een precisie-instrument, bij het hanteren of transporteren moet voorzichtig worden omgegaan, stap niet op de verpakkingsdozen, verbied het staan of plaatsen van andere zware voorwerpen.
• Let tijdens het hanteren of transporteren op vocht, water en regen.

Installatie

Voor installatie

U moet de volgende gereedschappen voorbereiden voordat u gaat installeren: kruiskopschroevendraaier, schroevendraaier met sleuf, afdichtstrip, bankschroef.

Installatieschema

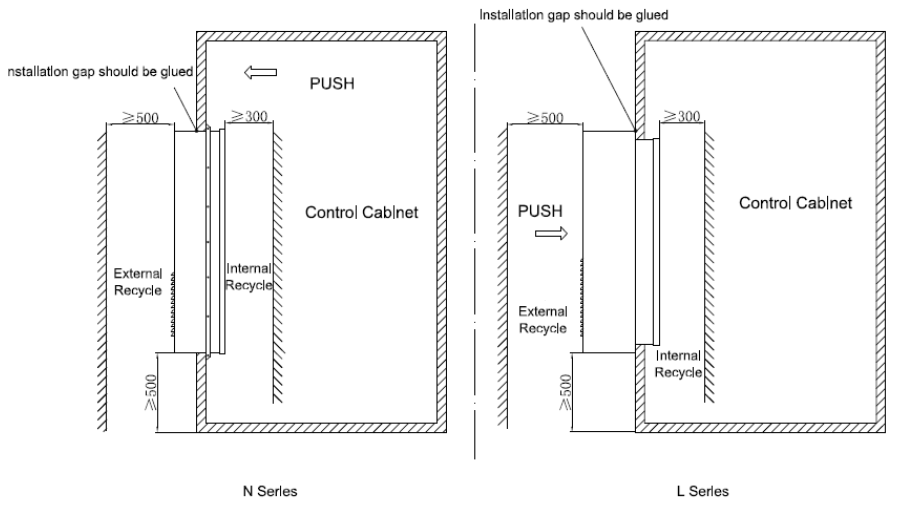

Schema van de installatie van de Airconditioner-N&L-serie als volgt:

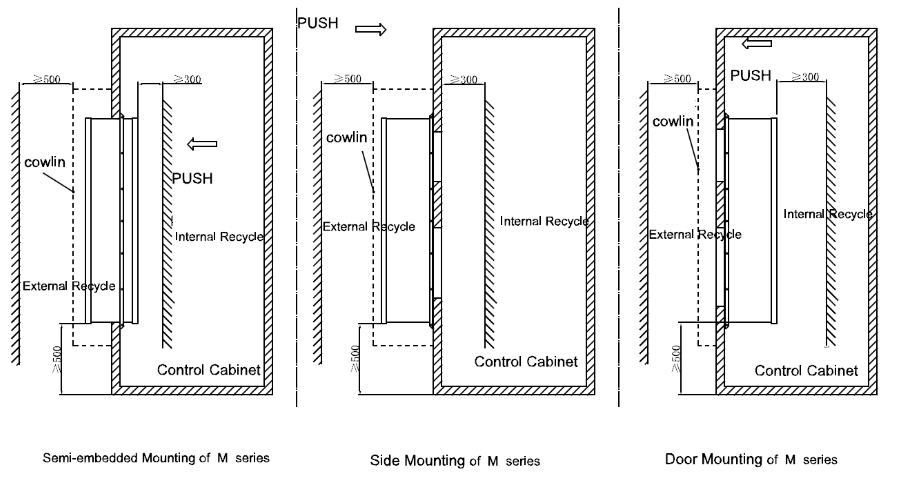

Schema van de installatie van de Airconditioner-M-serie als volgt:

Let op:

1. N&L-serie airconditioner heeft geen motorkap nodig; Klanten kunnen zelf een motorkap buiten de M-unit plaatsen. De motorkap kan door de klant zelf worden gemaakt;
2. De openingssnelheid van de schildinlaat en -uitlaat moet groter zijn dan 60% om voldoende luchtcirculatie te garanderen. Dit is erg belangrijk om de airconditioner langdurig en met minder onderhoud te laten werken;
3. Wanneer u een motorkap ontwerpt/installeert, zorg er dan voor dat de inlaatlucht en uitlaatlucht niet worden kortgesloten, dit is ook essentieel om ervoor te zorgen dat de unit de beste koelprestaties levert.

Installatie van de airconditioner

Installatiestappen:

1. Teken op de montage-uitsparing van de kast volgens de afbeelding, snijd het schaduwgedeelte af.
   Verschillende modellen van montage-uitsparingen voor airconditionerkasten verwijzen naar de specificaties.
2. Volgens de richting van het installatieschema, installeerde de airconditioner op de kast.
3. Installeer de afvoerpijp op het afvoergat als dat nodig is.

Dubbele controlelijsten na installatie:

1. Gebruik dit apparaat niet in een omgeving met veel olie, brandend gas, explosief gas, sterk corrosieve omstandigheden, de omgevingslucht moet onder de 55℃ zijn en de luchtvochtigheid niet hoger dan 95%;
2. Zorg ervoor dat de helling van het product niet meer dan 3° is;
3. Zorg ervoor dat de kast goed is afgedicht om koelverlies te voorkomen en te voorkomen dat omgevingsvocht in de kast dringt, dit voorkomt dat er meer condensaatwater ontstaat;
4. Zorg ervoor dat het product 30 minuten rechtop staat en werkt.

Elektrische bedrading

Voer de elektrische bedrading uit volgens de handleiding voordat u de airconditioner gebruikt; we raden aan om bij voorkeur kabels in de bijlagen te gebruiken. U moet de After-sale Service Department van QUICK bellen als u niet zeker weet of de kabelspecificatie door uzelf kan worden gemaakt.

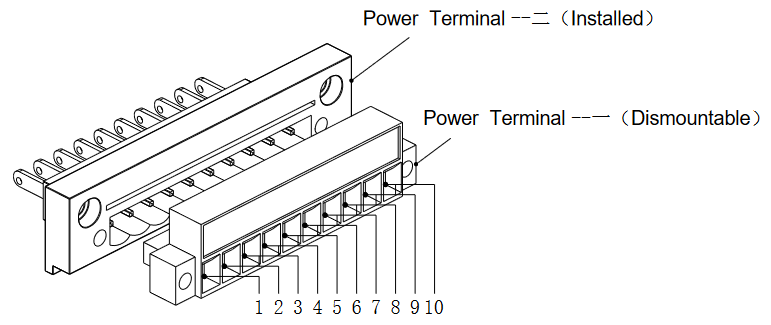

Afbeelding 3-1 Schema van voedingsaansluiting

Tabel 3-1 Terminal instructies

Werkingslogica

Uitvoeren

Nadat u hebt gecontroleerd en bevestigd dat de bedrading correct is, kunt u de airconditioner voor de eerste keer aansluiten op de wisselstroom om op elektriciteit te werken.
Na het inschakelen van de airconditioner, zal deze eerst een zelftest uitvoeren: interne ventilator, temperatuursensor, verwarming, externe ventilator en compressor.

Wanneer de airconditioner draait en er is abnormaal geluid of trilling, schakel dan onmiddellijk de stroom uit en waarschuw de professionals om te inspecteren.

Besturingslogica

Werkingsmodus: stand-by, koelen, verwarmen en alarmeren.

• Stand-bymodus
  Als de retourluchttemperatuur lager is dan het standaard instelpunt van de starttemperatuur van de compressor (35℃), bevindt de airconditioner zich in een stand-bymodus. Op dit moment draait alleen de interne ventilator en geeft de monitor de huidige retourluchttemperatuur weer.
• Koelmodus
  Als de retourluchttemperatuur groter is dan of gelijk is aan het standaard instelpunt van de starttemperatuur van de compressor (35℃), gaat de airconditioner naar de koelmodus. De externe ventilator draait, de monitor geeft het symbool weer. De compressor draait na 60 seconden van de externe ventilator, het symbool is helder. Als de compressor draait, is de minimale looptijd korter dan de ingestelde tijd (standaard tijd is 5 minuten).
  Als de retourluchttemperatuur kleiner is dan of gelijk is aan het standaard instelpunt van de starttemperatuur van de compressor (35℃) minus de stop hysteresetemperatuur van de compressor (5℃), en de looptijd van de compressor meer is dan of gelijk is aan de minimaal ingestelde tijd (de standaard tijd is 5 minuten), dan is de compressor gestopt. Het symbool is gedoofd. De externe ventilator is na een tijdje gestopt en het symbool is gedoofd.
• Verwarmingsmodus
  Als de retourluchttemperatuur kleiner is dan of gelijk is aan de starttemperatuur van de verwarming (0℃) minus de stop hysteresetemperatuur van de verwarming (5℃), draait de verwarming om het systeem te verwarmen en het symbool brandt.
  Als de retourluchttemperatuur groter is dan of gelijk is aan de starttemperatuur van de verwarming (0℃) plus de stop hysteresetemperatuur van de verwarming (5℃), wordt de verwarming gestopt en het symbool gedoofd.
  Let op: de verwarmingsfunctie is alleen van toepassing op modellen met verwarming.

Instructies van het displaypaneel

Het displaypaneel toont de kasttemperatuur onder normale omstandigheden en toont een alarmcode wanneer er een storing is.
Onderaan bevindt zich de statusbalk, verschillende lampen vertegenwoordigen verschillende statussen.
U kunt verschillende parameters van de airconditioner controleren en instellen via het displaypaneel (gebruikersparameters).

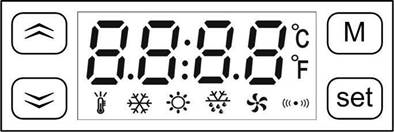

Figuur 4-1 het diagram van het displaypaneel

Tabel 4-1 de betekenis van de lampen op het displaypaneel

lampen	Beschrijving
	Knippert bij zelfdiagnose of temperatuurinstellingsmodus
	Lampje brandt tijdens het koelen
	Lampje brandt tijdens het verwarmen
	Lampje brandt wanneer de externe ventilator draait
	Knippert bij alarm

• De temperatuurquery van de verdamper:
  Onder de retourluchttemperatuurinterface, druk één keer op "5" om de temperatuur van de verdamper weer te geven, druk nogmaals of druk op "M", de monitor keert terug naar de hoofdinterface.
• De temperatuurquery van de condensor:
  Onder de retourluchttemperatuurinterface, druk één keer op "6" om de temperatuur van de condensor weer te geven, druk nogmaals of druk op "M", de monitor keert terug naar de hoofdinterface.
  Let op: de airconditioner heeft parameters ingesteld, de standaard parameters verwijzen naar tabel 5-2; Een deel van de parameters heeft een wachtwoord nodig, neem contact op met onze klantenservice.
• Parameterinstelling:
  Houd de "M" (M)-toets 5 seconden lang ingedrukt, ga naar de parameterinstellingsmodus, geef vervolgens de code van de parameters weer, met de "56" (56)-toets om de code van de parameters te selecteren, selecteer een code en druk op de "Set" (Instellen)-knop om de overeenkomstige parameterwaarden van de code weer te geven, gebruik vervolgens opnieuw de "56" (56)-knop om de parameters in te stellen, druk na het voltooien van de instelling op de "Set" (Instellen)-knop, terug naar de weergavestatussen. Tijdens de instellingsmodus drukt u op de "M" (M)-toets om de parameterinstellingsmodus te verlaten, tijdens het instellen van de parameterwaarden door op de "M" (M)-knop te drukken om op te geven, af te sluiten, maar de parameterwaarde niet te wijzigen.

Tabel 4-2 Instelling Code

Alarm en storing

De monitor geeft de retourluchttemperatuur weer bij normaal, als de alarmen, temperatuur en alarmcodes afwisselend worden weergegeven, de alarmcode als volgt:

Tabel 4-3 Alarmcode

Andere foutanalyse en -verwerking

Onderhoud

Gereedschap voorbereiden
(Tabel 5-1 Malignance Gereedschap)

Routineonderhoud
(Tabel 5-2 Routineonderhoud)
