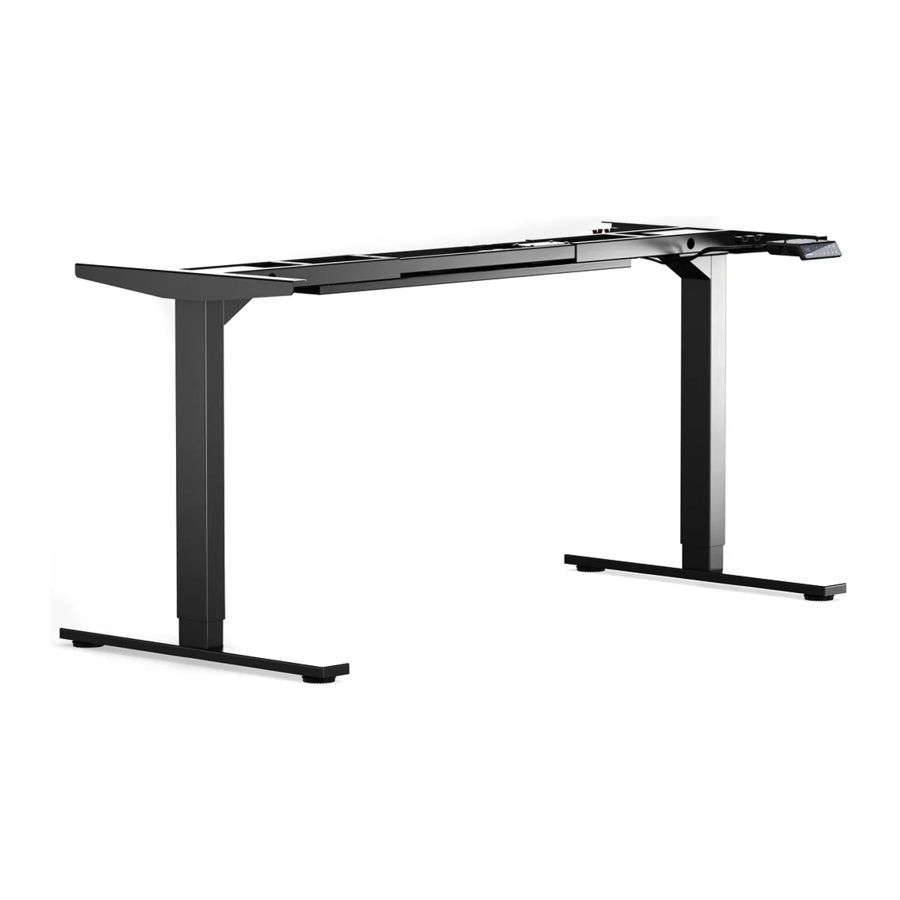

MAIDESITE T2 Pro, T2 Pro Plus Handleiding

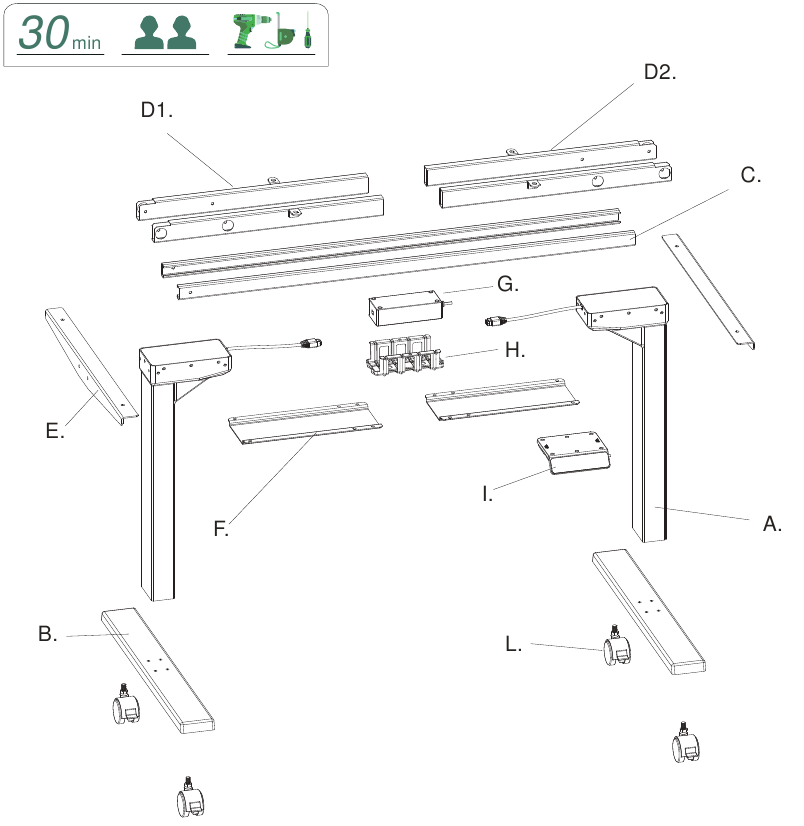

Onderdelenlijst

1. Hefkolom

2. Voet

3. Centrale rail

D1. Linker eindstuk dwarsbalk

D2. Rechter eindstuk dwarsbalk

5. Zijbeugel

6. Kabelgeleidingsafdekking

7. Voedingsadapter

8. Adapterbevestiging

9. Bedieningspaneel

10. Stroomkabel

11. Verlengkabel

12. Wiel

13. Kabelklem


Hardwarelijst

1. M6*8 Machineschroef

2. M6*12 Machineschroef

3. M6*14 Machineschroef

4. ST5*0.8*16 Zelftappende schroef

5. M4 Inbussleutel

6. Schroevendraaier

7. M14 Steeksleutel

8. Reserve schroeven


Sta Bureau Montage

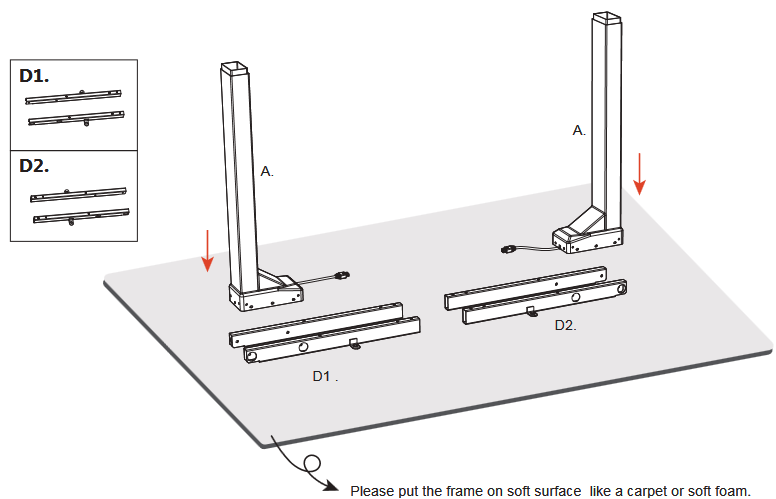

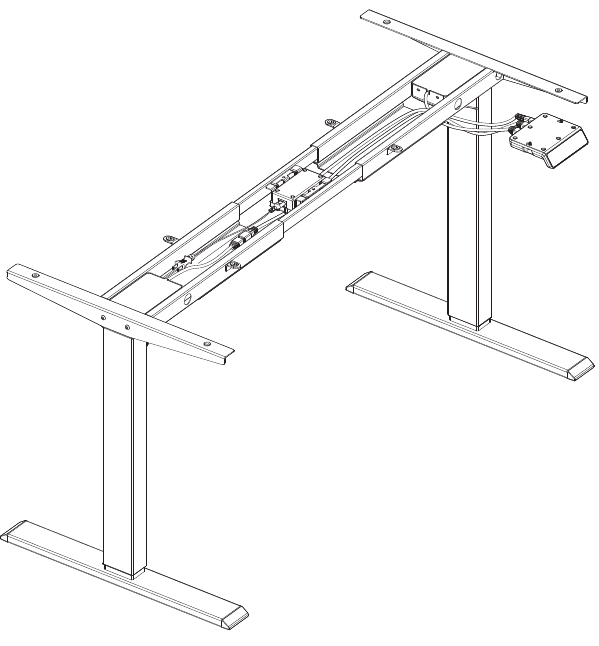

STAP 1:

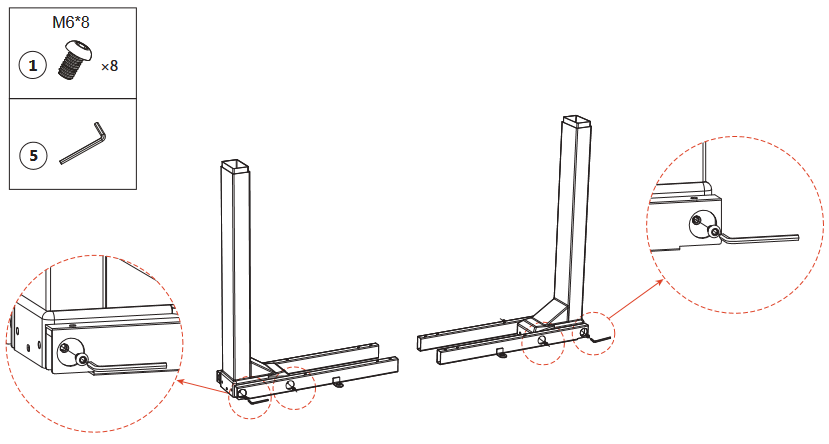

STAP 2:

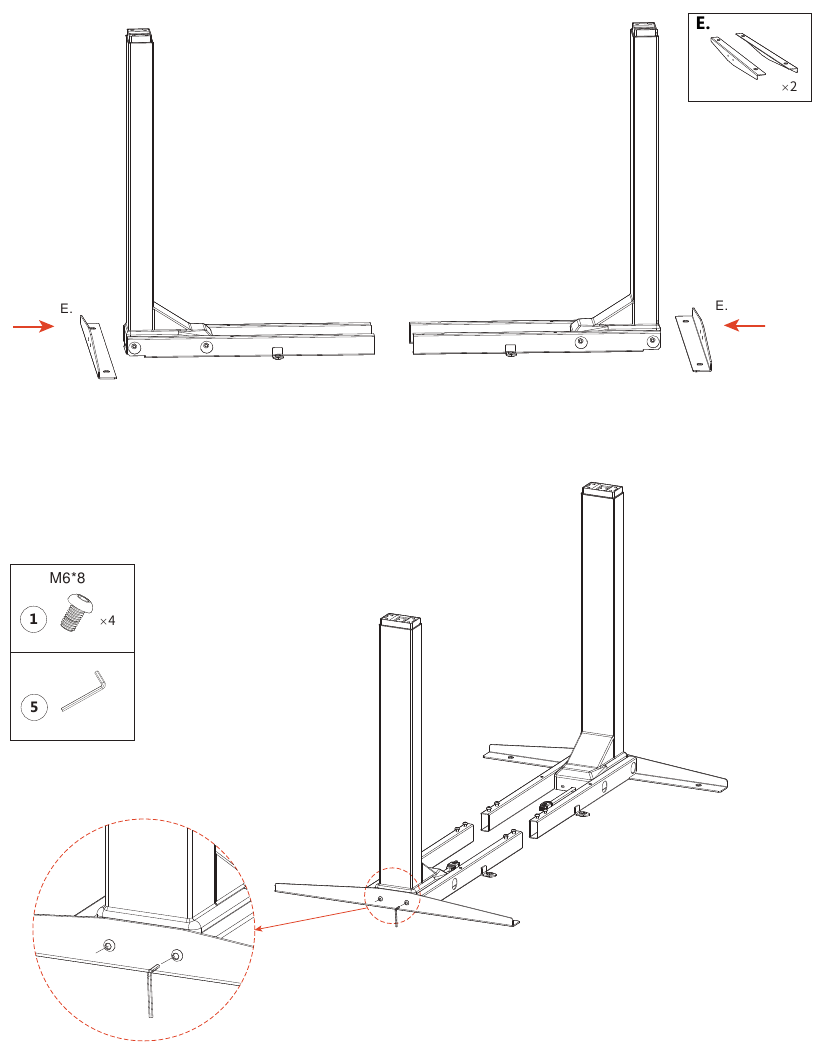

STAP 3:

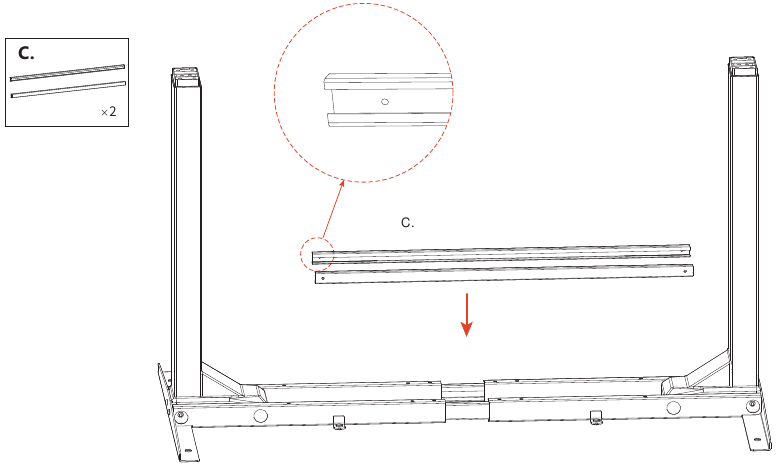

STAP 4:

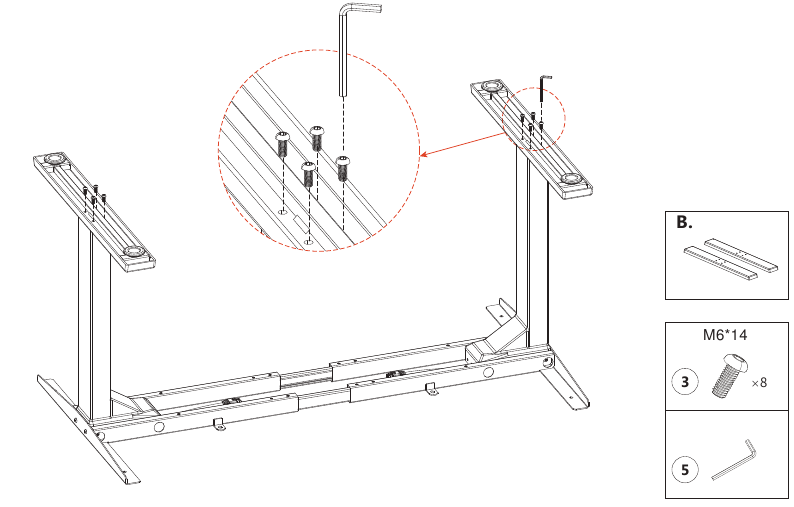

STAP 5:

• Als je een MAIDESITE tafelblad koopt, lijn dan het frame uit met de voorgeboorde positie van het tafelblad.
• Als je een tafelblad van een ander merk koopt, wordt aanbevolen dat de dikte van het tafelblad 25 mm of meer is, en het tafelblad in de juiste positie wordt geplaatst.

• Koop een MAIDESITE tafelblad, gebruik dan de montagemethode van Plan A.
• Koop een tafelblad van een ander merk, gebruik dan de montagemethode van Plan B.

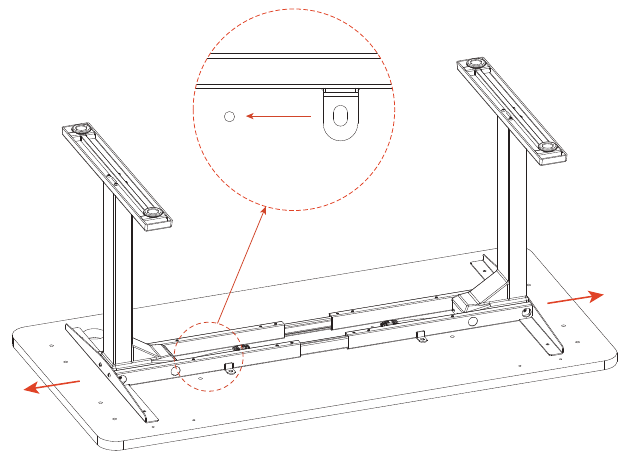

STAP 6:

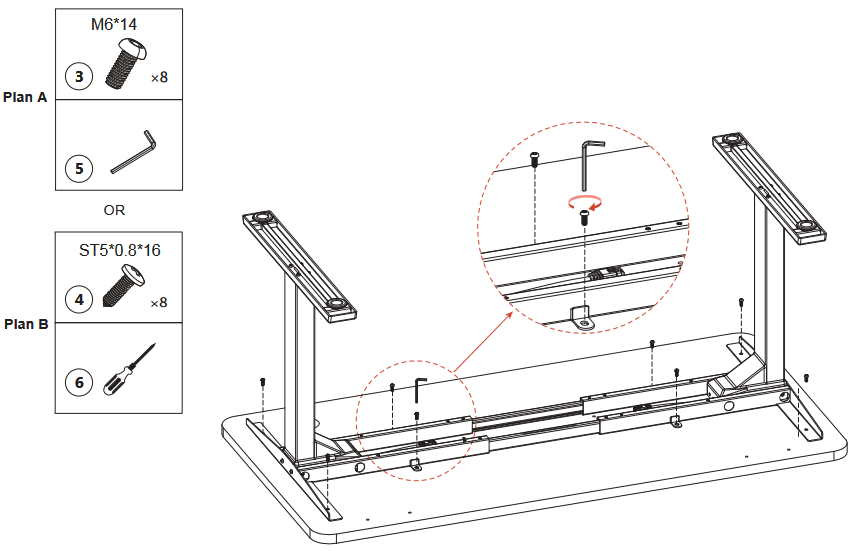

STAP 7:

Let tijdens de installatie op de oriëntatie van de voedingsadapter, zoals weergegeven in het diagram.

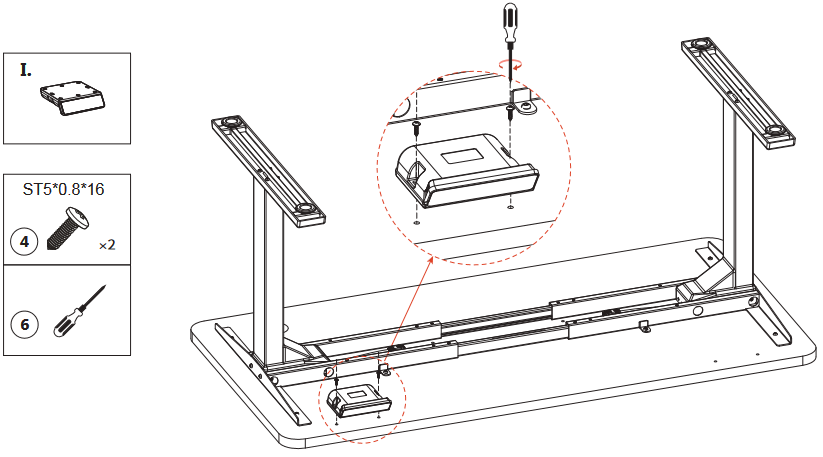

STAP 8:

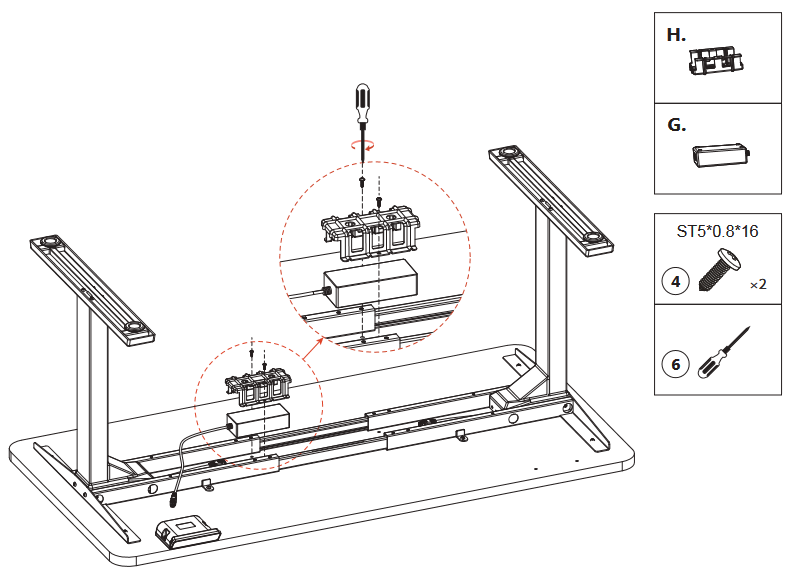

STAP 9:

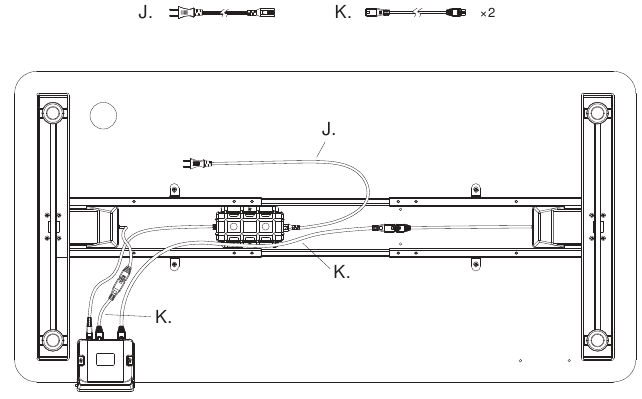

STAP 10:

Gefeliciteerd met het voltooien van de installatie! Raadpleeg de instructies van het bedieningspaneel om de initialisatie te voltooien voor gebruik.

Installeer de accessoires

Installeer de wielen

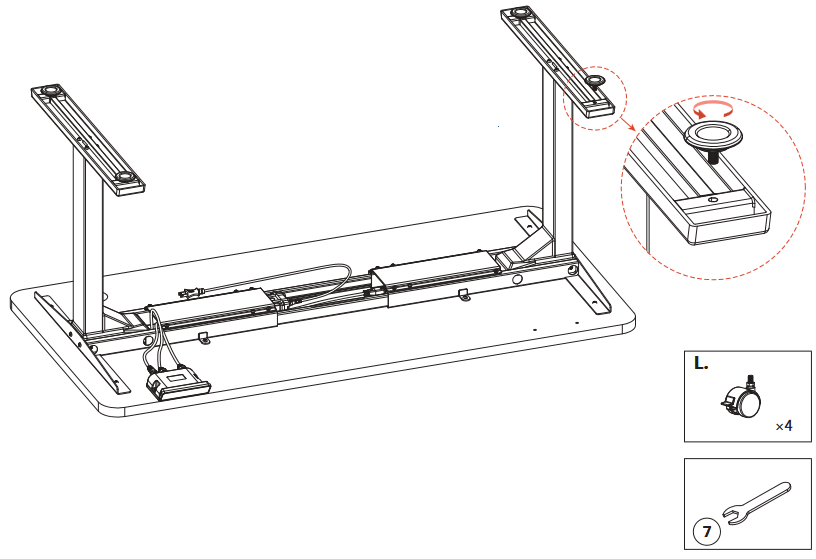

1. Draai tegen de klok in om het wiel te verwijderen.

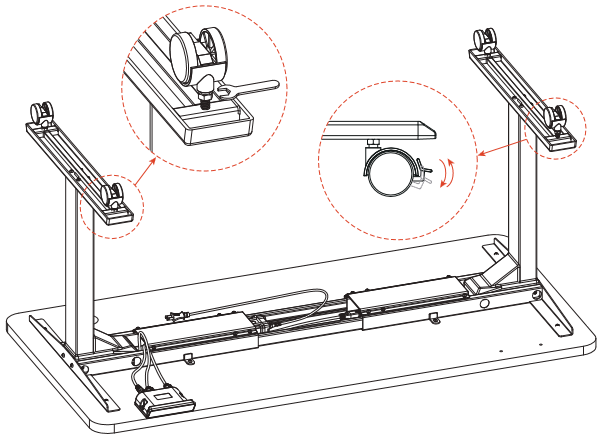

2. Schroef het wiel erop en vergrendel het ten slotte met een sleutel.

3. Om het wiel te vergrendelen en te ontgrendelen door de rem erop te schakelen.

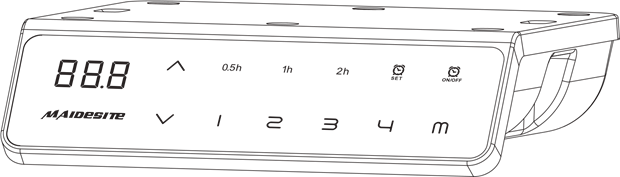

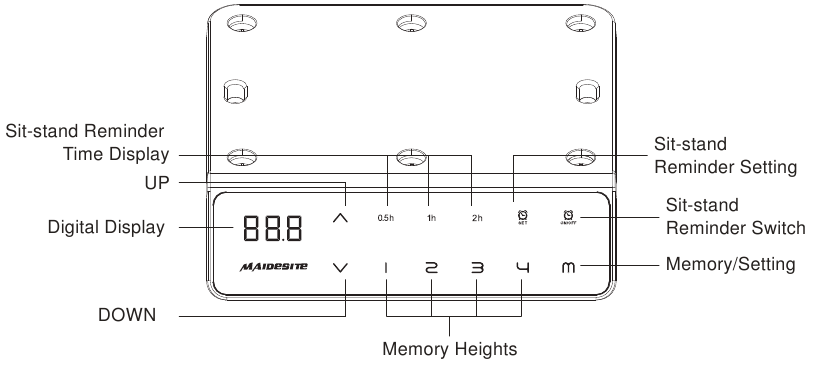

Instructies van het bedieningspaneel

Zorg ervoor dat er geen objecten (muren) de beweging van het bureau zullen onderbreken, en dat alle kabels van relevante apparaten voldoende lang zijn.

Gelieve RESET het bureau bij het eerste gebruik

#1 RESET

1. Ga naar de RST-modus:
   Houd de 'DOWN' (OMLAAG)-toets 5 seconden ingedrukt terwijl het bureaublad zich in de laagste positie bevindt (anders eerst het bureaublad laten zakken). Het digitale display toont 'RST'. Nu gaat het systeem naar de RST-modus.
2. Verlaat de RST-modus:
   Houd de 'DOWN' (OMLAAG)-toets opnieuw ingedrukt totdat het bureaublad iets naar beneden en vervolgens iets naar boven beweegt. Het display toont de huidige hoogte. Het systeem verlaat de RST-modus.

Het bedieningspaneel moet horizontaal worden bevestigd onder het bureaublad voor gebruik. Stel de gevoeligheid van de anti-botsingsfunctie in op basis van uw gebruiksgewoonten.

#2 Gevoeligheidsinstelling anti-botsing

Houd de DOWN-knop ingedrukt, het digitale display toont 'RST'. Houd de 'UP' (OMHOOG)-knop 5 seconden ingedrukt, u kunt de gevoeligheid van de anti-botsing aanpassen. Houd de 'UP' (OMHOOG)-knop telkens 5 seconden ingedrukt, het digitale display schakelt over naar een van de volgende opties:
'10.5' - minst gevoelig (standaard initiële instelling)
'10.6' - normale gevoeligheid
'10.7' - gemiddelde gevoeligheid
'10.8' - maximale gevoeligheid
Nadat de geselecteerde instellingen zijn weergegeven, laat u los en wacht u 5 seconden, het display keert terug naar 'RST'. Houd de 'DOWN' (OMLAAG)-knop ingedrukt om de resetstatus te verlaten.

De volgende onderdelen kunnen naar uw voorkeur worden ingesteld.

Reset Uitzonderingsbeveiliging:

Voorwaarde
Het digitale display toont fout E07/E08/E09 Verbinding verbreken/Opnieuw verbinden, de fout blijft bestaan. Het indrukken van een willekeurige toets heeft geen effect.

Bediening
Houd de 'DOWN' (OMLAAG)-toets 5 seconden ingedrukt, het digitale display toont RST. Laat los en houd de 'Down' (Omlaag)-toets opnieuw ingedrukt om het bureau te resetten. (Opmerking: deze bewerking is ook van toepassing op geforceerde reset. Laat het bureau eerst naar de laagste positie zakken bij een geforceerde reset.)

Hoogte geheugen instellen:

Raak de 'M' toets aan, het display toont 'S-', raak een cijfertoets van 1-4 aan, de huidige hoogte wordt op die toets opgeslagen. Druk op die toets, uw bureau gaat automatisch naar die hoogte.

Stel de bovengrens in:

Raak de 'M'-toets aan: het display toont 'S-'.
Raak de 'UP' (OMHOOG)-toets aan: het display knippert.
Raak de 'M'-toets aan en houd deze 2 seconden ingedrukt totdat het display '999' toont. De bovengrens is nu opgeslagen.

Stel de ondergrens in:

Raak de 'M'-toets aan: het display toont 'S-'.
Raak de 'DOWN' (OMLAAG)-toets aan: het display knippert.
Raak de 'M'-toets aan en houd deze 2 seconden ingedrukt totdat het display '000' toont.
De ondergrens is nu opgeslagen.

Verwijder hoogtegrenzen:

Raak de 'M'-toets aan: het display toont 'S-'.
Raak de 'M'-toets aan en houd deze 2 seconden ingedrukt totdat het display '555' toont.
Zowel de boven- als ondergrens zijn verwijderd.

Wijzig de RESET-hoogte:

Ga naar de RST-modus (zie instructies hierboven).
Raak de 'M'-toets aan en houd deze 5 seconden ingedrukt: het display toont de reset-hoogte en het scherm knippert.
Raak de 'UP' (OMHOOG)-toets of 'DOWN' (OMLAAG)-toets aan en houd deze ingedrukt om de waarde te wijzigen.
Het display schakelt terug naar 'RST' als er gedurende 5 seconden geen actie wordt gedetecteerd, wat aangeeft dat de wijziging succesvol is.
Verlaat de RST-modus (zie instructies hierboven).

Schakel de bewegingsmodus van de hoogte geheugen in:

Ga naar de RST-modus (zie instructie hierboven).
Raak de '1'-toets aan en houd deze 5 seconden ingedrukt, het display toont een van de volgende:
'10.1': One-touch beweging (standaard)
'10.2': Constante-touch beweging.

Wijzig de hoogte-eenheid (cm/inch):

Ga naar de RST-modus (zie instructie hierboven).
Raak de '2'-toets aan en houd deze 5 seconden ingedrukt, het display toont een van de volgende:
'10.3': hoogte display in cm (standaard),
'10.4': hoogte display in inch

Kinderslot:

Raak de Child Lock (Kinderslot)-toets aan en houd deze 4 seconden ingedrukt: het display toont 'LOC' en alle toetsen aan de voorkant zijn vergrendeld.
Raak de Child Lock (Kinderslot)-toets opnieuw aan en houd deze 4 seconden ingedrukt om te ontgrendelen.

Zit-sta Reminder:

Eerste gebruik: De zit-sta reminder is standaard actief en de standaard tijd is 30 minuten.
Raak de 'ON/OFF' (AAN/UIT)-toets aan om de zit-sta reminder in of uit te schakelen.
Raak de 'SET' (INSTELLEN)-toets aan en kies vervolgens een van de reminder-tijden.
Zorg ervoor dat de zit-sta reminder AAN staat voordat u de tijd instelt.
Wanneer de reminder-tijd afloopt, trilt de handbediening.
Raak een willekeurige toets aan om de trilling te stoppen en de reminder uit te schakelen.
Wanneer de hoogte van het bureau groter is dan 100 cm, stopt de reminder de timing en wordt deze opnieuw ingesteld.
Wanneer de hoogte van het bureau minder is dan 100 cm, wordt de timing opnieuw gestart.
Opmerking: Wanneer er geen actie is, wordt de reminder uitgeschakeld na ongeveer 30 seconden trilling

USB-oplaadpoort:

Output: DC 5V/0.8A

V&A

Veiligheid & waarschuwingen

Warme herinnering

Zorg ervoor dat er geen obstakels in de weg van het bureau staan. Zorg ervoor dat het bureaublad geen muren raakt. Zorg ervoor dat alle snoeren de juiste lengte hebben om de verandering in hoogte mogelijk te maken.

Houd kinderen uit de buurt van elektrisch in hoogte verstelbare bureaus, bedieningseenheden en handsets. Er bestaat een risico op letsel en elektrische schokken.

Houd alle elektrische componenten uit de buurt van vloeistoffen.

Niet op het bureauframe zitten of staan. Niet kruipen of liggen onder het bureauframe.

Plaats geen objecten hoger dan 20" onder het bureau. Open geen van de componenten - de poten, de controlebox of de schakelaar. Er is gevaar voor elektrische schokken.

Dit product is ontworpen met een inschakelduur van 10% (2 min. aan, 18 min. uit).

In het geval van een stroomstoring of als het netsnoer is losgekoppeld, kan een handmatige reset nodig zijn - zie het gedeelte GEBRUIK.

Knelpunt Houd handen en vingers vrij.

GEBRUIK/ AANSPRAKELIJKHEID

• Dit in hoogte verstelbare bureau heeft elektromotoren en is uitsluitend bedoeld voor gebruik in droge werkruimtes.
• De hoogte van het bureau is verstelbaar, zodat het op de meest ergonomisch geschikte hoogte kan worden geplaatst.
• Elk ander gebruik is op risico van de gebruiker.
• Onder geen enkele omstandigheid aanvaardt de fabrikant garantieclaims of aansprakelijkheidsclaims voor schade veroorzaakt door oneigenlijk gebruik of behandeling van het bureauframe.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download MAIDESITE T2 Pro, T2 Pro Plus Handleiding
