Lorentz PS2 Handleiding

Benodigde gereedschappen

Zorg voor een veilige werkomgeving

De vervanging van de IO-kaart kan ter plaatse worden uitgevoerd.

• Schakel de PS2-controller uit

• Open de PV-scheidingskast

• Ontkoppel de PV-stroom van het pompsysteem
  Zorg ervoor dat het systeem tijdens de hele vervanging losgekoppeld blijft

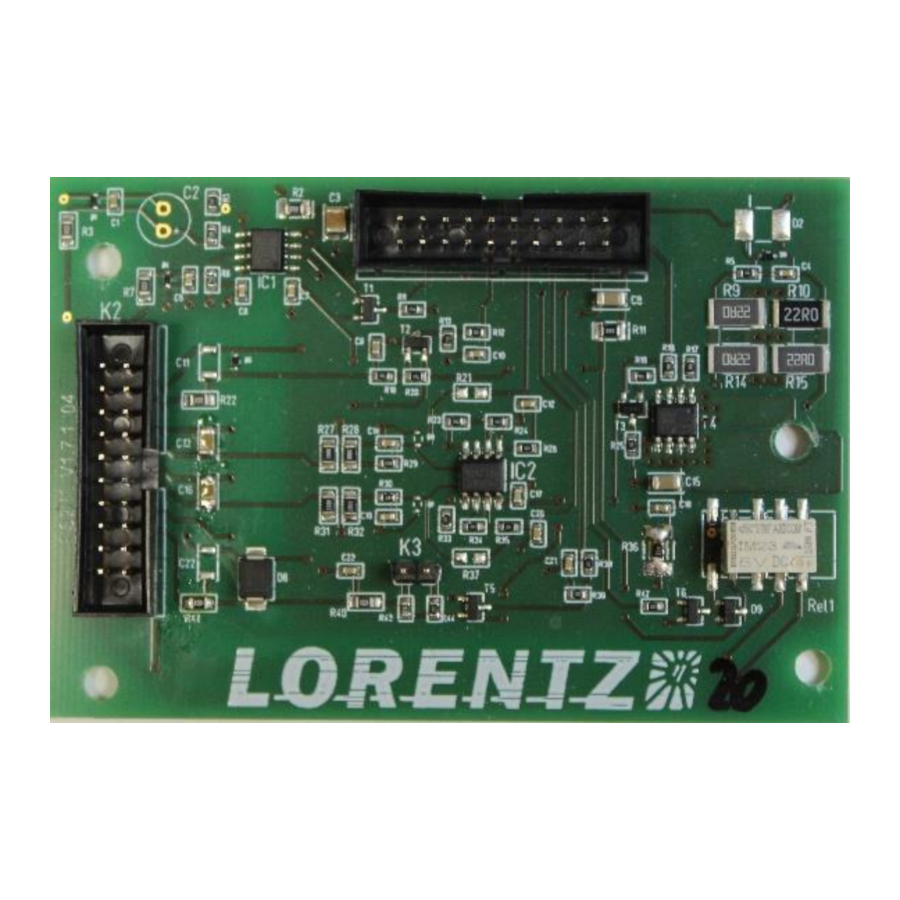

De IO-kaart vervangen

Zorg er altijd voor dat u de elektronische componenten beschermt tegen schade veroorzaakt door elektrostatische ontlading (ESD)! We raden aan om tijdens het hanteren van elektronische componenten een ESD-polsband te dragen.

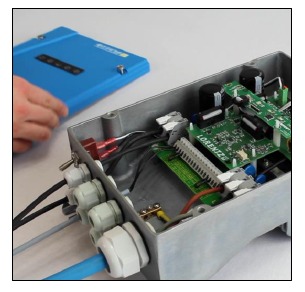

Verwijder de PS2-afdekking en controleer de ingangsspanning

• Gebruik de PH2-schroevendraaier om de schroeven los te draaien waarmee de PS2-afdekking is bevestigd

• Verwijder de PS2-afdekking
• Controleer of de ingangsspanning 0V is om te bevestigen dat de stroom is losgekoppeld
  Wacht ongeveer 2 minuten om de condensatoren te ontladen


De IO-kaart verwijderen

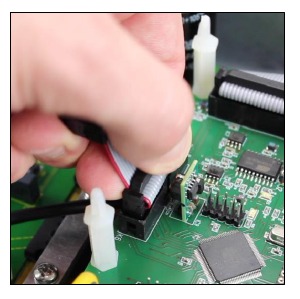

• Verwijder beide lintkabels
  Trek niet aan de lintkabels, alleen aan de stekker

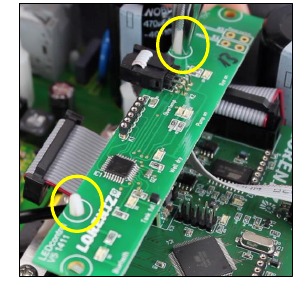

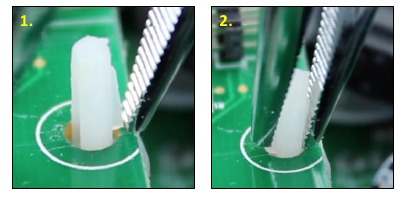

• Knijp elke borgring samen om de IO-kaart omhoog te tillen


• Verwijder de IO-kaart


• Verwijder de lange lintkabel
  Trek niet aan de lintkabels, alleen aan de stekker

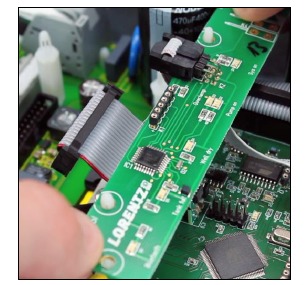

• Knijp beide borgringen samen om de LED-kaart omhoog te tillen
• Het verwijderen van de lintkabel van de LED-kaart is niet nodig

• Verwijder ook de lintkabel
  Trek niet aan de lintkabels, alleen aan de stekker


De controller weer in elkaar zetten

• Installeer de korte nieuwe lintkabel
• Zorg ervoor dat de lintkabel correct is geïnstalleerd (volledig in de PCB-socket)

• Duw de LED-kaart erin

• Installeer de tweede langere nieuwe lintkabel op de voedingskaart

• Zorg ervoor dat de lintkabel correct is geïnstalleerd (volledig in de PCB-socket)
• Buig de lintkabel naar de linkerzijde, tussen de condensator en de klemmen
• Duw de nieuwe IO-kaart erin

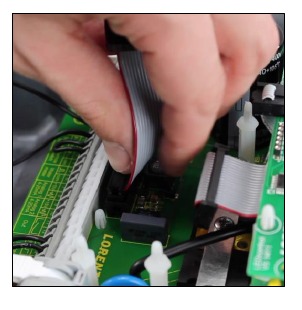

• Duw beide nieuwe lintkabels in de PCB-sockets

• Zorg ervoor dat de lintkabels correct zijn geïnstalleerd (volledig in de PCB-sockets)
• Sluit de PS2-afdekking


• Draai de schroef vast met min. 2Nm

• Verbind de PV-generator met de PS2-controller

• Schakel de PS2-controller in om de LED-kaart te testen
