Triangle BOREA Handleiding

UITPAKKEN

Open de doos en haal de luidsprekers en accessoires eruit. Als u bij het uitpakken defecten aan een van de onderdelen vaststelt, neem dan contact op met uw verkoper.
Controleer voordat u de verpakking weggooit of er niets in is achtergebleven. Elke doos bevat:

Inhoud verpakking (BRC1 & BRC2)

• 1 x centrale luidspreker
• 1 x beschermingsmasker
• 4 x zelfklevende rubberen pads
• 1 x gebruikershandleiding

Inhoud verpakking (BR02, BR03 & BR04)

• 2 x luidsprekers
• 2 x beschermingsmaskers
• 8 x zelfklevende rubberen pads
• 1 x gebruikershandleiding

Inhoud verpakking (BRA1 & BRS1)

• 2 x luidsprekers
• 2 x beschermingsmaskers
• 8 x zelfklevende rubberen pads
• 1 x sjabloon
• 1 x gebruikershandleiding

Inhoud verpakking (BR07, BR08, BR09 & BR10)

• 2 x luidsprekers
• 2 x beschermingsmaskers
• 2 x sokkels
• 8 x schroeven
• 1 x montagegereedschap voor de voet
• 8 x zelfklevende rubberen pads
• 8 x ontkoppelingspikes
• 1 x gebruikershandleiding

INSTALLATIEVOORZORGSMAATREGELEN

Te vermijden locaties
Installeer uw luidsprekers op een gematigde plaats en vermijd vochtige locaties of direct zonlicht.

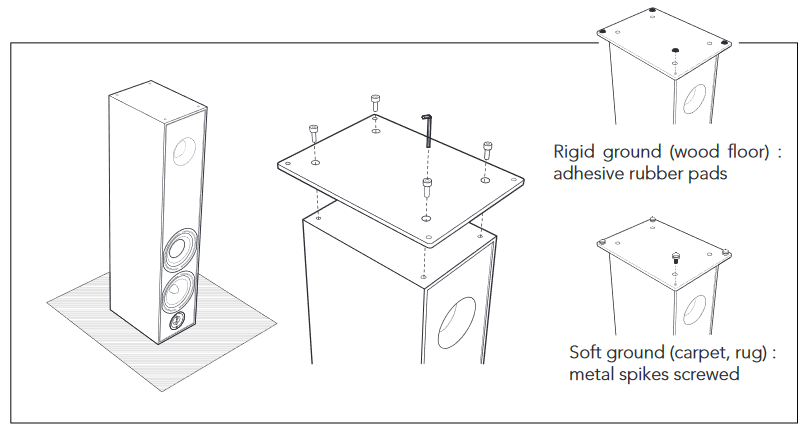

Montage van de voet en spikes voor BR07, BR08, BR09 & BR10

1. Plaats uw luidspreker met de bovenkant naar beneden (zorg ervoor dat u deze op een niet-schurende ondergrond plaatst).
2. Schroef de voet vast met behulp van de meegeleverde sleutel en schroeven.
3. Kies spikes afhankelijk van uw ondergrond.

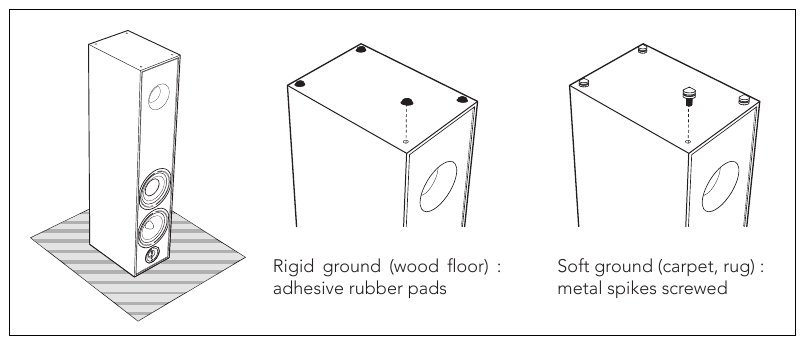

Montage van de spikes zonder voet voor BR07, BR08, BR09 & BR10

1. Plaats uw luidspreker met de bovenkant naar beneden (zorg ervoor dat u deze op een niet-schurende ondergrond plaatst).
2. Kies spikes afhankelijk van uw ondergrond.

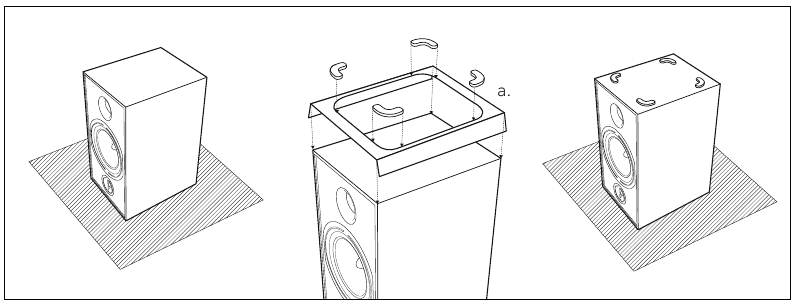

Rubberen pads van de BR04 monteren

1. Plaats de luidspreker op de bovenkant (zorg ervoor dat u deze op een niet-schurende ondergrond plaatst).
2. Plaats de sjabloon (a.) op de voorkant van uw BR04 en plaats vervolgens de rubberen pads op de juiste plaatsen.

De sjabloon (a.) is vereist voor gebruik met TRIANGLE S01 en S02 luidsprekerstandaards (de bovenplaat past perfect in de standaard, wat zorgt voor meer stabiliteit).

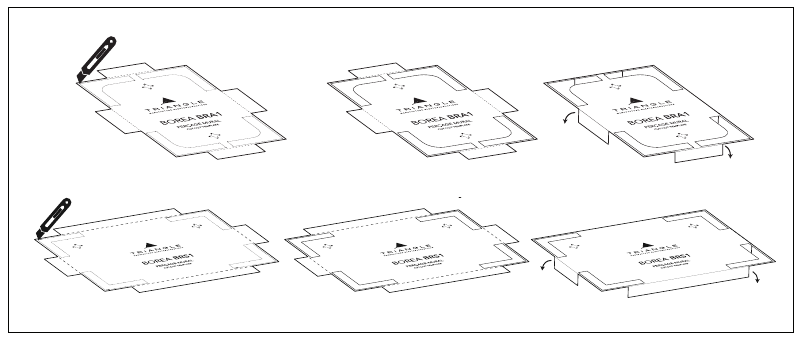

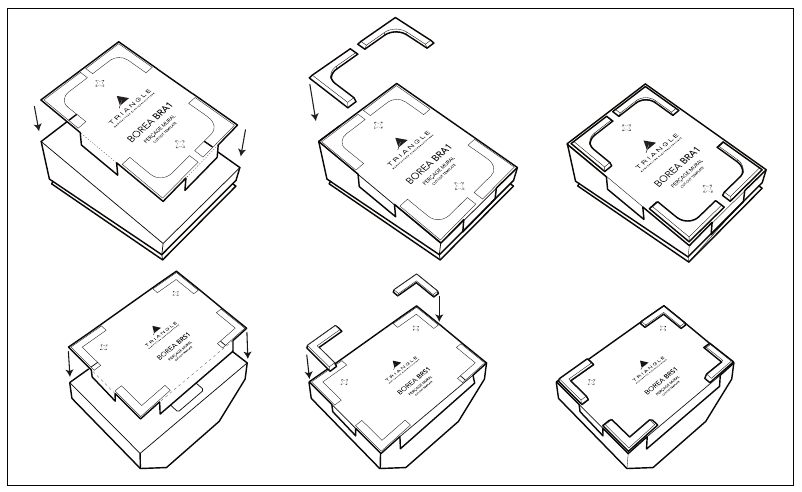

Rubberen pads van de BRA1 & BRS1 monteren

1. Knip de sjabloon uit met een schaar of een stanleymes om de stippellijn heen.

2. Plaats de sjabloon onder de luidspreker, verwijder de beschermende stickers en plaats de pads.

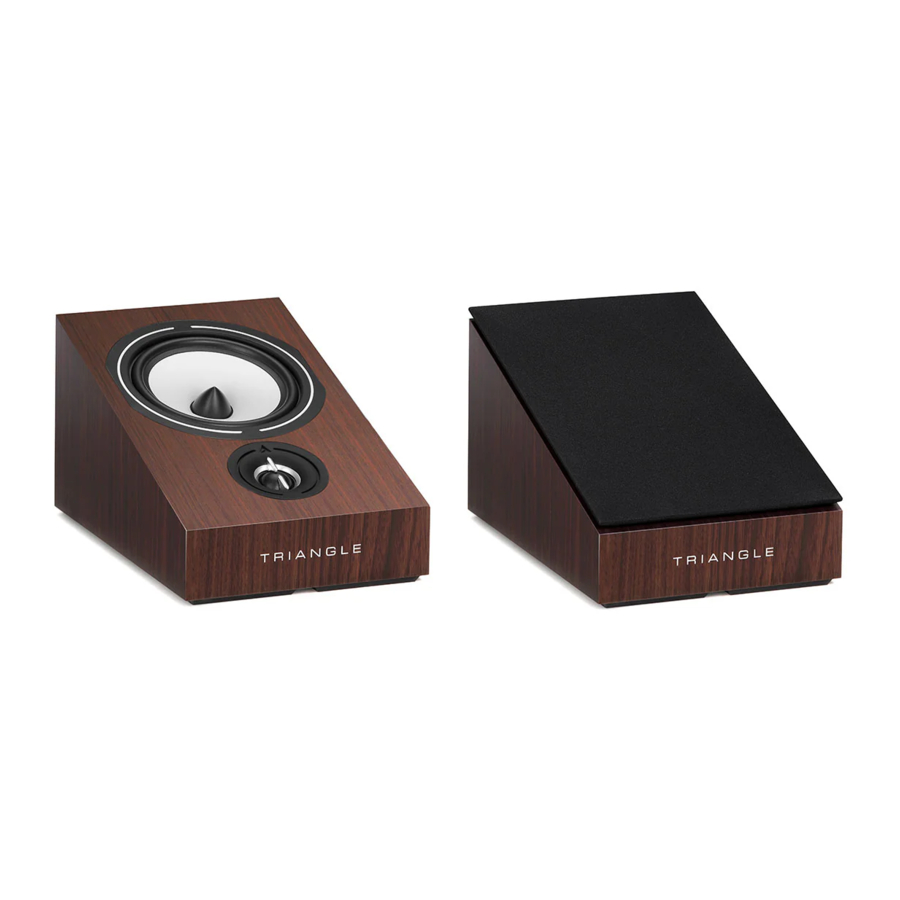

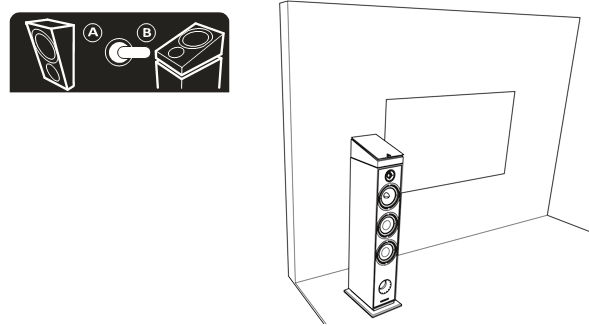

BRA1 op een luidspreker plaatsen

BRA1 past perfect op de BOREA BR03, BR07, BR08 en BR09 luidsprekers. In deze configuratie, met BRA1 naar het plafond gericht, voegt een ruimtelijk effect toe bij het afspelen van films of tv-programma's met dit soort geluidsformaat.
Het wordt aanbevolen om de aanpassingsschakelaar, die zich op de aansluitklem bevindt, in de B-positie te zetten. Deze positie verhoogt de hoge frequentie van de luidspreker en compenseert zo het verlies aan directiviteit dat gepaard gaat met de oriëntatie.

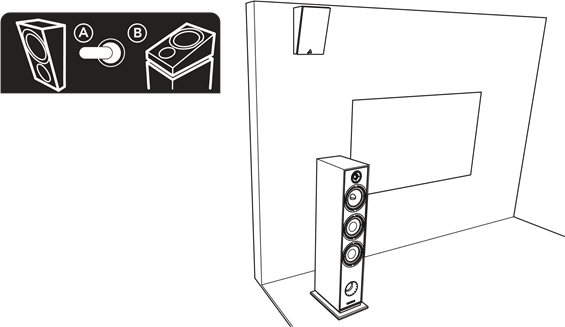

BRA1 aan een muur plaatsen

De BRA1 kan aan de muur worden geïnstalleerd om te worden gebruikt als effectkanalen. Met behulp van de sjabloon kunt u eenvoudig de boorpunten op uw muur bepalen. Gebruik schroeven en muurankers die zijn aangepast aan uw wandplaat. De diameter van de schroeven mag niet groter zijn dan 4 mm.
Het wordt aanbevolen om de aanpassingsschakelaar, die zich op de aansluitklem bevindt, in de A-positie te zetten.
Deze positie komt overeen met een normaal hoogfrequentieniveau van de luidspreker bij directe transmissie.

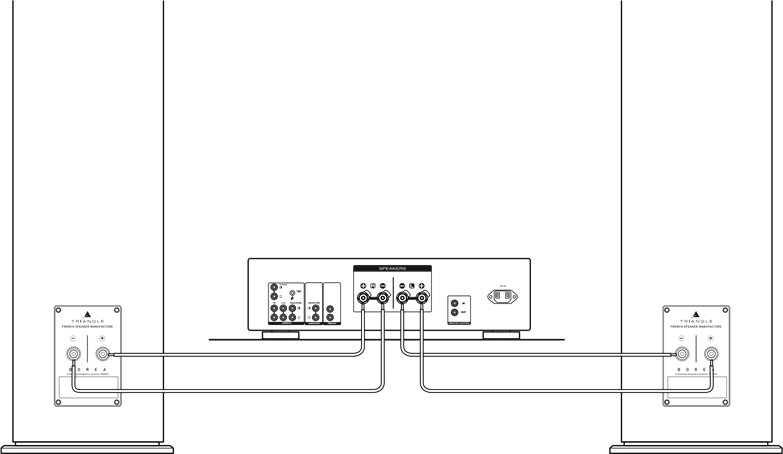

AANSLUITINGEN VOOR STEREO-OPSTELLING

Voor een optimale geluidsweergave raden we u aan om een ​​luidsprekerkabel van hoge kwaliteit te kiezen om uw versterker op uw TRIANGLE-luidsprekers aan te sluiten. U dient kabels van dezelfde lengte te gebruiken voor het linker- en rechterkanaal en er speciaal op te letten dat u de + en - polariteit voor elk kanaal respecteert. Vergeet niet het uiteinde van de kabels te strippen.

PLAATSING VOOR STEREO

Houd bij het plaatsen van uw luidsprekers rekening met de volgende regels:

• Vermijd ruimtes met te veel nagalm, zoals betegelde ruimtes zonder tapijten of gordijnen.
• Uw luisterpositie mag niet te dicht bij de luidsprekers zijn, laat minimaal 2 m over
• De afstand tussen de luidsprekers moet minimaal 2 m zijn voor een goed stereo-effect.
• Plaats de luidsprekers indien mogelijk zo dat het geluid in de lengterichting van de ruimte wordt «verspreid».
• Plaats de luidspreker niet in hoeken; ze moeten minimaal 40 cm van de achterwand en minimaal 50 cm van de zijwanden verwijderd zijn. Over het algemeen verhoogt een positie dicht bij de achterwand de respons in de lage frequenties (en vermindert de beeldvorming) en omgekeerd reproduceert een positie ver van de achterwand een breed en diep geluidsbeeld. Voer verschillende testposities uit om de beste kameropstelling te vinden.

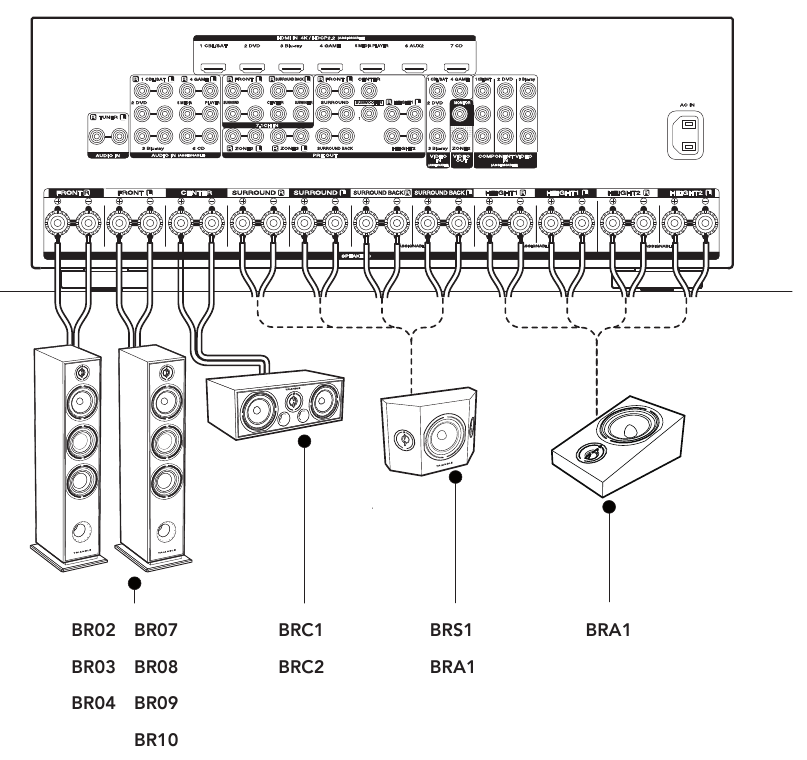

AANSLUITINGEN VOOR EEN HOME THEATER-OPSTELLING

Zorg ervoor dat u tijdens de installatie van uw luidsprekers de volgende regels in acht neemt:

• Zorg ervoor dat u een kabel met een voldoende hoge doorsnede hebt, die specifiek is ontworpen voor de aansluiting van luidsprekers.
• Gebruik dezelfde kabellengte voor de linker- en rechterluidspreker. Zorg ervoor dat de polariteit van de luidsprekeraansluiting (+ en -) correct is. Vergeet niet de uiteinden van de kabels te strippen indien nodig.
• Koppel uw versterker los van het stopcontact tijdens de aansluiting van de luidsprekers. U moet de gebruikershandleiding van uw versterker raadplegen om uw luidsprekers aan te sluiten, afhankelijk van waar ze in uw kamer zijn geplaatst.
• De onderstaande afbeelding kan afwijken van het achterpaneel van uw versterker.

POSITIE BEPALEN VOOR HOME THEATER

Een typische home theater-installatie omvat:

1. Twee hoofdluidsprekers, links en rechts
2. Een centerkanaal
3. Een of meer subwoofers
4. Surround-luidsprekers

Volg dezelfde regels als voor een stereo-installatie (zie vorige pagina over stereo-positionering) om de hoofdluidsprekers in de beste positie te plaatsen.

• Het centerkanaal moet langs de lijn worden geplaatst die wordt gevormd door de twee hoofdluidsprekers.
• Voor home cinema-opstellingen wordt een subwoofer ten zeerste aanbevolen om het speciale baskaneleffect te reproduceren dat wordt weergegeven op ondersteuningen zoals Blu-ray of streamingdiensten. De positionering van de subwoofer is niet kritiek als u een overgangsfrequentie onder 80 Hz selecteert. Boven deze frequentie is het beter om de subwoofer dichter bij de hoofdluidsprekers te plaatsen. De beste positie is tussen de twee hoofdluidsprekers. Zorg ervoor dat deze niet in de hoek van de kamer wordt geplaatst om onaangename resonanties te voorkomen.
• We raden aan om de achterluidsprekers op een hoogte tussen 1,5 en 2 m te plaatsen. Hun rol is het reproduceren van surroundgeluid. Zorg ervoor dat u rekening houdt met het gewicht van de luidspreker wanneer u deze aan de muur bevestigt.

U vindt verdere instructies voor het configureren van uw installatie in de gebruikershandleiding van uw A/V-versterker.

Positie van de 5.1-luidspreker

Positie van de 7.1-luidspreker

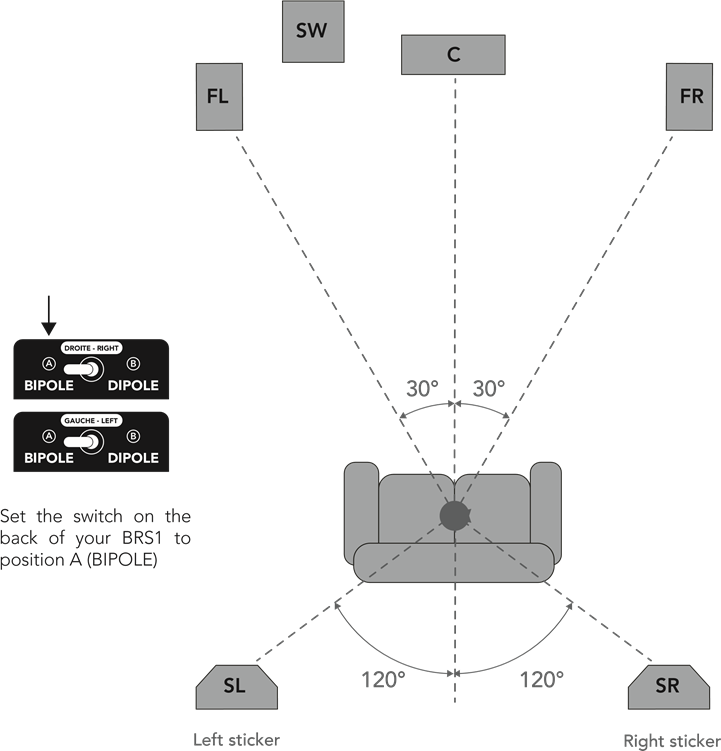

BRS1-POSITIONERING VOOR 5.1 HOME THEATER

BRS1 bieden u 2 luistermodi: Bipolair - Dipolair.
De Bipolaire modus wordt aanbevolen voor 5.1 installaties (zie diagram hieronder).
In de Bipolaire modus zijn de luidsprekers in fase.

Aansluiten op een home-theater versterker
FL: linker voorluidspreker
FR: rechter voorluidspreker
C: centerkanaal
SW: subwoofer
SL: linker surround-luidspreker
SR: rechter surround-luidspreker

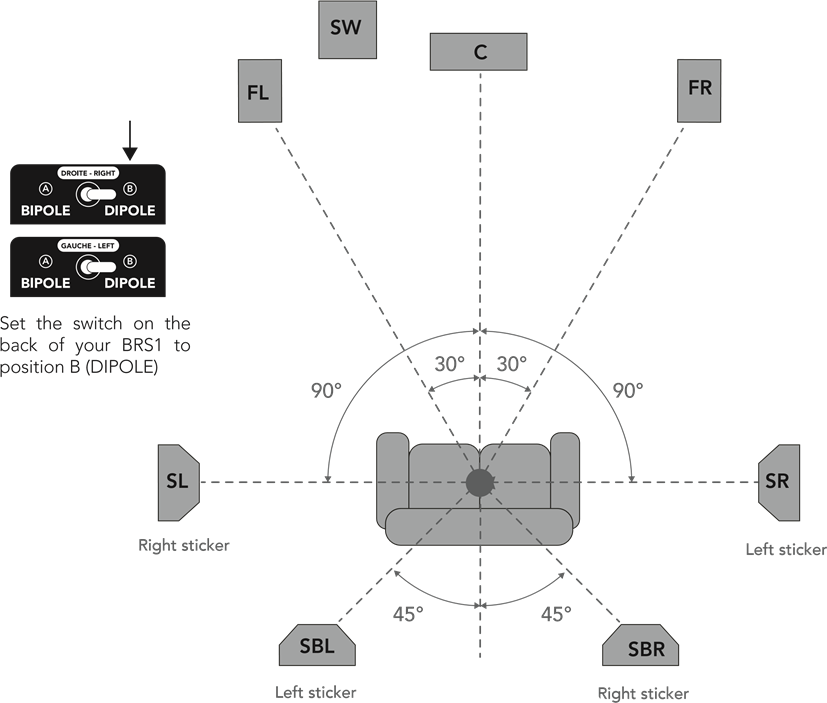

BRS1-POSITIONERING VOOR 7.1 HOME THEATER

De Dipolaire modus wordt aanbevolen bij een 7.1 installatie (zie diagram hieronder).
In de Dipolaire modus zijn de tweeters uit fase om een meer diffuus achtergrondgeluid te creëren.
LET OP dat u de juiste en linker luidsprekerplaatsing volgt met de sticker op de terminal op elke luidspreker.

Aansluiten op een home-theater versterker
FL: linker voorluidspreker
SL: linker surround-luidspreker
FR: rechter voorluidspreker
SR: rechter surround-luidspreker
C: centerkanaal
SBL: linker surround-achterluidspreker
SW: subwoofer
SBR: rechter surround-achterluidspreker

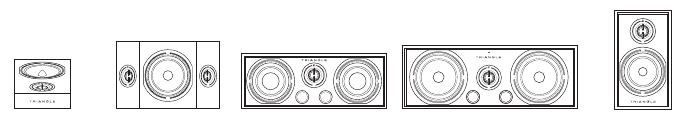

GAMME BOREA / BOREA RANGE
