Handleiding AMP PRO-serie

Inhoud

AMP PRO Series

Specificaties

Alle specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

1 Ch Monoblock

1 Ch Monoblock 1.500 1.600 1.800 1.1000 1.1500 1.2000
Klasse D D D D D D
RMS-vermogen 4Ω 200W x 1 250W x 1 300W x 1 400W x 1 600W x 1 830W x 1
RMS-vermogen 2Ω 350W x 1 450W x 1 550W x 1 680W x 1 1000W x 1 1380W x 1
RMS-vermogen 1Ω 500W x 1 600W x 1 800W x 1 1000W x 1 1500W x 1 2000W x 1
MAX-vermogen 900W 1200W 1600W 2000W 3000W 4000W
Laagdoorlaatfilter 35Hz – 250Hz 35Hz – 250Hz 35Hz – 250Hz 35Hz – 250Hz 35Hz – 250Hz 35Hz – 250Hz
Subsonisch 10Hz – 50Hz 10Hz – 50Hz 10Hz – 50Hz 10Hz – 50Hz 10Hz – 50Hz 10Hz – 50Hz
Bass boost 0dB – 12dB 0dB – 12dB 0dB – 12dB 0dB – 12dB 0dB – 12dB 0dB – 12dB
Frequentiebereik 10Hz – 250Hz 10Hz – 250Hz 10Hz – 250Hz 10Hz – 250Hz 10Hz – 250Hz 10Hz – 250Hz
Ingangsgevoeligheid 0.25V – 6V 0.25V – 6V 0.25V – 6V 0.25V – 6V 0.25V – 6V 0.25V – 6V
Signaal-ruisverhouding 96dB 96dB 96dB 96dB 96dB 96dB
HIGH LEVEL input + + + + + +
Remote Subwoofer level control + + + + + +
Beveiligingssysteem + + + + + +
Zekering 25A x 2 35A x 2 30A x 3 40A x 3 ≥180A* ≥240A*
Bedrijfsspanning 12V 12V 12V 12V 12V 12V
Terminal Clamp Clamp Clamp Clamp Clamp Clamp
Afmetingen (L/B/H), mm 194х125х53 234х125х53 254х125х53 274х125х53 314х125х53 354х125х53

* extern, niet inbegrepen

2 Channel

2 Channel 2.200
Klasse D
RMS-vermogen 4Ω 200W x 2
RMS-vermogen 2Ω 300W x 2
RMS-vermogen 4Ω Bridge-modus 600W x 1
MAX-vermogen 1200W
Laagdoorlaatfilter 50Hz – 250Hz
Hoogdoorlaatfilter 50Hz – 250Hz
Frequentiebereik 10Hz – 50kHz
Ingangsgevoeligheid 0.2V – 6V
Signaal-ruisverhouding 90dB
Beveiligingssysteem +
Zekering 35A x 2
Bedrijfsspanning 12V
Terminal Clamp
Afmetingen (L/B/H), mm 234х125х53

4 Channel

4 Channel 4.100 4.120 4.150 4.200 4.300 4.400
Klasse D D D D D D
RMS-vermogen 4Ω 100W x 4 120W x 4 150W x 4 200W x 4 300W x 4 400W x 4
RMS-vermogen 2Ω 150W x 4 170W x 4 230W x 4 300W x 4 450W x 4 600W x 4
RMS-vermogen 4Ω Bridge-modus 300W x 2 340W x 2 460W x 2 600W x 2 900W x 2 1200W x 2
MAX-vermogen 1100W 1360W 1840W 2400W 3600W 4800W
Laagdoorlaatfilter 50Hz – 250Hz 50Hz – 250Hz 50Hz – 250Hz 50Hz – 250Hz 50Hz – 250Hz 50Hz – 250Hz
Hoogdoorlaatfilter 50Hz – 250Hz 50Hz – 250Hz 50Hz – 250Hz 50Hz – 250Hz 50Hz – 250Hz 50Hz – 250Hz
Frequentiebereik 10Hz – 50kHz 10Hz – 50kHz 10Hz – 50kHz 10Hz – 50kHz 10Hz – 50kHz 10Hz – 50kHz
Ingangsgevoeligheid 0.2V – 6V 0.2V – 6V 0.2V – 6V 0.2V – 6V 0.2V – 6V 0.2V – 6V
Signaal-ruisverhouding 90dB 90dB 90dB 90dB 90dB 90dB
Beveiligingssysteem + + + + + +
Zekering 30A x 2 40A x 2 35A x 3 40А х 3 40А х 4 ≥180A*
Bedrijfsspanning 12V 12V 12V 12V 12V 12V
Terminal Clamp Clamp Clamp Clamp Clamp Clamp
Afmetingen (L/B/H), mm 214х125х53 254х125х53 274х125х53 294х125х53 334х125х53 354х125х53

* extern, niet inbegrepen

De versterker aansluiten

  1. Sluit de massaklem aan op het dichtstbijzijnde punt op het chassis van de auto. Houd deze massadraad korter dan 39" (100 cm). Gebruik draad van 8 gauge (of dikker).
  2. Sluit de remote klem aan op de remote uitgang van de head-unit met behulp van draad van 16 gauge (of dikker).
  3. Sluit een lege zekeringhouder aan binnen 18" (45 cm) van de autobatterij en leid de kabel van deze zekering naar de locatie van de versterker.
  4. Controleer of de zekeringhouder leeg is. Sluit vervolgens de zekeringhouder aan op de "FUSES" (ZEKERINGEN) aansluiting op de versterker.
  5. Als er meerdere versterkers in uw systeem worden gebruikt, kunt u:
    • Een afzonderlijk paar kabels van de batterij en een massapunt op het chassis naar elke versterker leiden. Kabel (+) moet een eigen inline zekering hebben.

-of-

    • Sluit versterkers aan via een verdeelblok. Leid vervolgens afzonderlijke kabels van de versterker naar dit verdeelblok en naar onafhankelijke massapunten op het chassis.
  1. Sluit alle lijningangen en -uitgangen (indien gebruikt) aan met behulp van kabels van hoge kwaliteit. Sluit alle luidsprekers aan, volgens de diagrammen in deze handleiding. Zorg ervoor dat u de juiste polariteit in acht neemt om problemen met de audiofase te voorkomen.
  2. Controleer alle aansluitingen opnieuw voordat u de versterker inschakelt.
  3. Stel GAIN (versterking) in op de minimumpositie en stel alle crossover-regelaars/schakelaars in op de gewenste frequentiepunten.
  4. Schakel de head-unit en de versterker in. Stel vervolgens de volumeregelaar op de head-unit in op ongeveer 3/4 van het volume en pas de GAIN (versterking) van de versterker aan tot net onder het niveau van vervorming.
  5. Verdere fijnafstelling van de verschillende regelaars kan nodig zijn om de beste resultaten te verkrijgen.

ingangsniveau regelen
Misbruik de GAIN (regeling van het ingangsniveau) niet!
Verwar de GAIN (versterking) niet met een volumeregelaar!
Deze is ALLEEN ontworpen om het uitgangsniveau van uw audiobron aan te passen aan het ingangsniveau van uw versterker. Stel de GAIN (versterking) niet in op maximaal, tenzij uw ingangsniveau dit vereist.
Het negeren van deze instructies zal resulteren in een ingangsoverbelasting van de versterker en overmatige audiovervorming. Het kan er ook voor zorgen dat het beveiligingscircuit wordt geactiveerd.
gevaar voor elektrische schok ELEKTRISCH GEVAAR! Open de behuizing van dit product niet. Er zijn gevaarlijke spanningen aanwezig in het apparaat. Er zijn geen onderdelen in het apparaat die door de gebruiker kunnen worden onderhouden.
Garantieperiode: 12 maanden
Levensduur van de garantie: 3 jaar
Levensduur van de garantieservice: 5 jaar
De bedrijfstemperatuur: +5...+30°C
Transport- en opslagtemperatuur: -40...+40°C

Bedrading voeding

(+) Draad

≥ 8Ga ≥ 4Ga
1.500
1.600
1.800
4.100
4.120
4.150		 1.1000
1.1500
1.2000
2.200
4.200
4.300
4.400

Bedrading voeding

Bedrading hoge niveau ingang

De hoge niveau ingang mag alleen worden gebruikt als uw head-unit geen RCA-uitgangen heeft. Sluit de luidsprekeruitgangen van de ontvanger aan op de hoge niveau ingangsconnector van de versterker. Zorg ervoor dat u de polariteit in acht neemt om problemen met de audiofase te voorkomen.
LET OP: Sluit NIET tegelijkertijd de hoge niveau en lage niveau ingangen van uw ontvanger aan op uw versterker!

1 Ch Monoblock
Bedrading hoge niveau ingang - 1 Ch Monoblock

Bedrading lage niveau ingang

Bedrading met lage niveau (RCA) ingang heeft de voorkeur voor de beste audioprestaties. Gebruik altijd een RCA-kabel van hoge kwaliteit voor de beste audioprestaties.
LET OP: Sluit NIET tegelijkertijd de hoge niveau en lage niveau ingangen van uw ontvanger aan op uw versterker!

1 Ch Monoblock

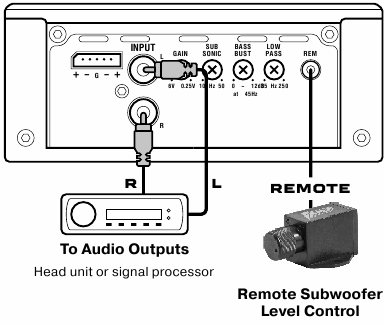

Bedrading lage niveau ingang - Deel 1 - 1 Ch Monoblock

2-kanaals versterker
Bedrading lage niveau ingang - Deel 2

4-kanaals versterker

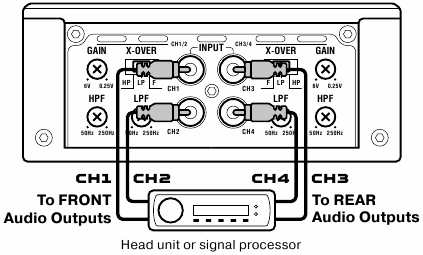

Bedrading lage niveau ingang - Deel 3

Luidsprekerbedrading

1 Ch Monoblock

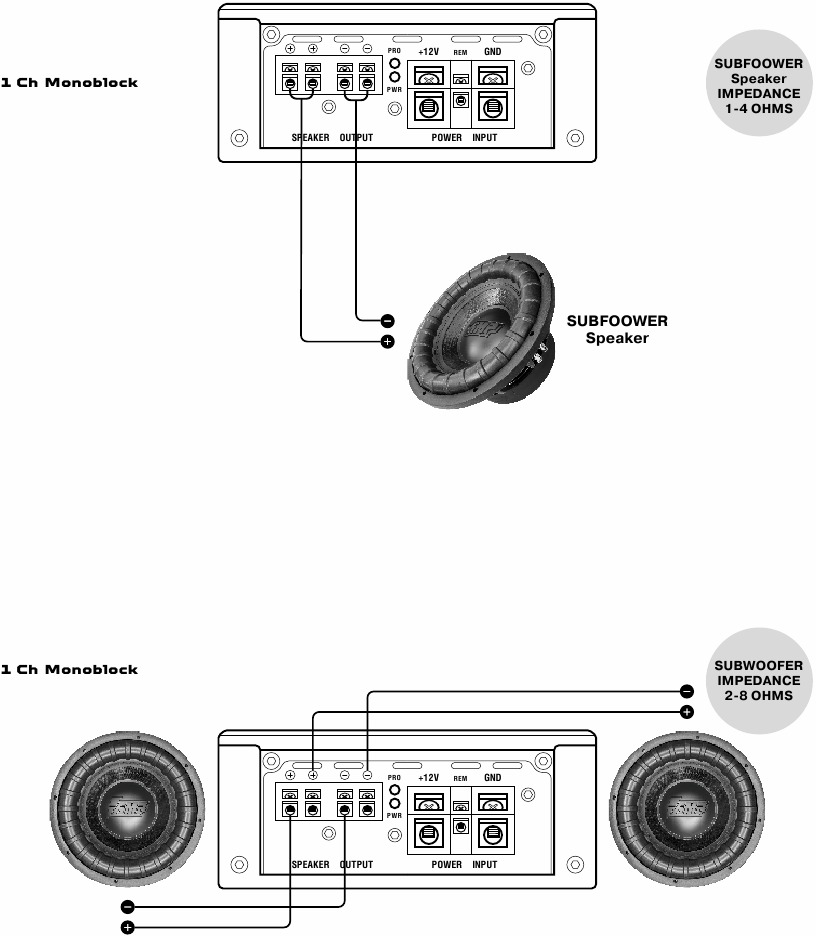

Luidsprekerbedrading - Deel 1 - 1 Ch Monoblock

2-kanaals versterker

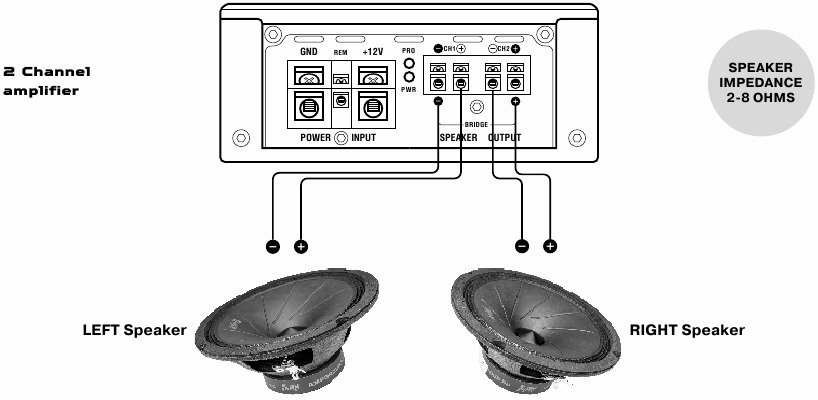

Luidsprekerbedrading - Deel 2 - 2-kanaals versterkerLuidsprekerbedrading - Deel 2 - 2-kanaals versterker

Brugmodus

2-kanaals versterker

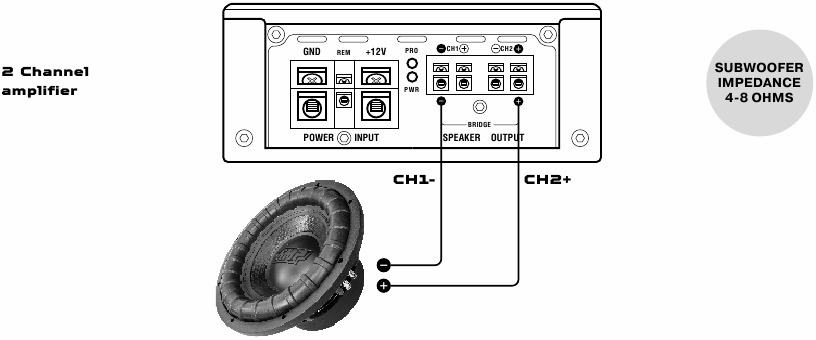

Luidsprekerbedrading - Deel 3

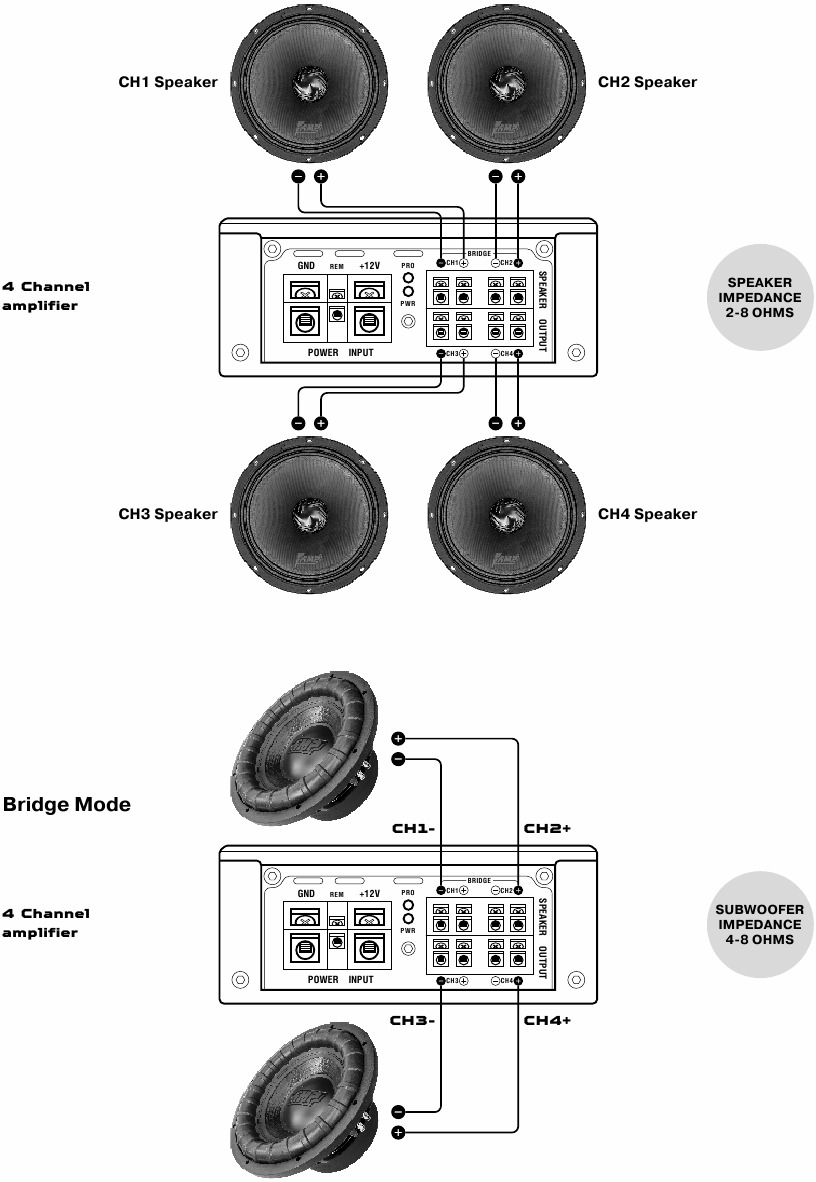

Luidsprekerbedrading - Deel 4

Probleemoplossing

Als u problemen ondervindt met de werking of prestaties van dit product, vergelijk dan uw installatie met het elektrische bedradingsschema op de vorige pagina's. Als de problemen aanhouden, lees dan de volgende tips voor probleemoplossing, die kunnen helpen de problemen op te lossen.

SYMPTOOM Probeer dit!
De versterker start niet op. Controleer of u een goede massa-aansluiting hebt.
Controleer of de Remote Input (Inschakelen op afstand) minstens 12V heeft.
Controleer of er accuspanning is op de (+) klem.
Controleer of er minstens 12V is.
Controleer alle zekeringen en vervang ze indien nodig.
Zorg ervoor dat de Protection LED (beveiligings-LED) niet brandt.
Als dit wel het geval is, schakel de versterker dan kort uit en schakel hem vervolgens weer in.
De Protection LED (beveiligings-LED) gaat branden wanneer de versterker wordt ingeschakeld. Controleer op kortsluiting op de luidsprekerkabels.
Zet de volumeregelaar op de head-unit lager om oversturing te voorkomen.
Verwijder de luidsprekerkabels en reset de versterker. Als de Protection LED (beveiligings-LED) nog steeds brandt, is de versterker defect en moet deze worden gerepareerd.
Geen uitvoer. Controleer of alle zekeringen in orde zijn.
Controleer of de versterker goed is geaard.
Controleer of de Remote Input (Inschakelen op afstand) minstens 3VDC heeft.
Controleer of de RCA-audiokabels op de juiste ingangen zijn aangesloten.
Controleer alle luidsprekerbedrading.
Lage uitvoer. Reset de Level Control (niveau regeling).
Controleer de instellingen van de Crossover Control (crossover regeling).
Audio aanwezig in slechts één kanaal. Controleer de RCA-interconnectkabels. Controleer alle luidsprekerbedrading.
Hoge ruis in de luidsprekers. Koppel alle RCA-ingangen naar de versterkers los. Als de ruis verdwijnt, sluit dan de component aan die de versterker aanstuurt en koppel de ingangen ervan los. Als de ruis op dit punt verdwijnt, ga dan door totdat de defecte/lawaaiige component is gevonden.
Het is het beste om de ingangsniveau regeling van de versterker zo laag mogelijk in te stellen. De beste subjectieve signaal-ruisverhouding wordt op deze manier bereikt. Probeer de head-unit zo hoog mogelijk in te stellen (zonder vervorming) en het versterker ingangsniveau zo laag mogelijk.
Piepend geluid uit luidsprekers. Controleer op onjuist geaarde RCA-interconnects.
Vervormd geluid. Controleer of de Input Level Control (ingangsniveau regeling) is ingesteld om overeen te komen met het signaalniveau van de head-unit. Probeer altijd het ingangsniveau zo laag mogelijk in te stellen.
Controleer of alle crossover frequenties correct zijn ingesteld.
Controleer op kortsluiting op de luidsprekerkabels.
Versterker wordt erg heet. Controleer of de minimale luidsprekerimpedantie voor het versterkermodel correct is.
Controleer of er een goede luchtcirculatie rond de versterker is. In sommige toepassingen kan het nodig zijn om externe koelventilator(en) toe te voegen.
Motorgeluid (statisch type). Dit wordt meestal veroorzaakt door RCA-kabels van slechte kwaliteit, die uitgestraalde ruis kunnen oppikken. Gebruik alleen kabels van de beste kwaliteit en leid ze weg van stroomkabels.
Motorgeluid (dynamo gejank). Controleer of de luidsprekerkabels niet zijn kortgesloten aan het voertuigchassis. Controleer of de RCA-massa's niet zijn kortgesloten aan het voertuigchassis. Controleer of de head-unit goed is geaard.

Algemene voorzorgsmaatregelen

Voordat u uw nieuwe versterker installeert en gebruikt, dient u vertrouwd te raken met alle informatie in deze handleiding.
Bewaar deze handleiding op een veilige plaats voor toekomstig gebruik.

  • Open of probeer dit apparaat niet zelf te repareren. Er zijn gevaarlijke hoge spanningen aanwezig die kunnen leiden tot elektrische schokken. Laat reparaties over aan een gekwalificeerde servicetechnicus.
  • Om het risico op elektrische schokken of schade aan de versterker te voorkomen, mag u niet toestaan dat deze apparatuur vochtig of nat wordt door water of drankjes. Als dit toch gebeurt, trek dan onmiddellijk de stroomdraden los en stuur de versterker zo snel mogelijk naar uw plaatselijke dealer of servicecentrum.
  • Als er rook of een vreemde geur aanwezig is tijdens het gebruik, of als er schade is aan een van de componentbehuizingen, trek dan onmiddellijk de stroomdraad los en stuur de versterker zo snel mogelijk naar uw plaatselijke dealer of servicecentrum.

Voorzorgsmaatregelen bij installatie

Voordat u gaten boort of snijdt, dient u de indeling van uw auto zeer zorgvuldig te onderzoeken. Wees extra voorzichtig wanneer u in de buurt van de benzinetank, brandstofleidingen, hydraulische leidingen en elektrische bedrading werkt.
Gebruik de versterker nooit als deze niet is gemonteerd. Bevestig alle audio systeemcomponenten veilig om schade te voorkomen, vooral bij een ongeval.
Voordat u stroomaansluitingen in uw systeem maakt of verbreekt, dient u de voertuigaccu los te koppelen. Bevestig dat uw head-unit of andere apparatuur is uitgeschakeld tijdens het aansluiten van de ingangen en luidsprekeraansluitingen.
Als u de stroomzekering moet vervangen, vervang deze dan alleen door een zekering die identiek is aan de zekering die bij de versterker is geleverd. Het gebruik van een zekering van een ander type of andere waarde kan leiden tot schade aan uw audiosysteem of uw versterker, die niet onder de fabrieksgarantie valt.
De versterker monteren

  1. Zoek een geschikte plaats in het voertuig om de versterker te monteren.
  2. Zorg ervoor dat er voldoende luchtcirculatie is rond de beoogde montageplaats.
  3. Markeer de plaats voor de schroeven van het montagegat door de versterker te plaatsen waar u hem wilt installeren.
  4. Boor geleidegaten in het montageoppervlak voor de montageschroeven. Plaats de versterker in de juiste positie en bevestig de versterker stevig aan het montageoppervlak met behulp van schroeven.
