Wenger Legacy-handleiding

Beoogd gebruik

• Dit product is ontworpen als een akoestische reflector voor zang- of instrumentale groepen. De schalen kunnen ook worden gebruikt als achtergrond of als scherm voor andere functies, zoals toespraken en ceremonies.
• Dit product is bedoeld voor gebruik binnenshuis bij normale omgevingstemperatuur en vochtigheid.
• Dit product is bedoeld om te worden gemonteerd en gebruikt zoals beschreven in deze instructies.

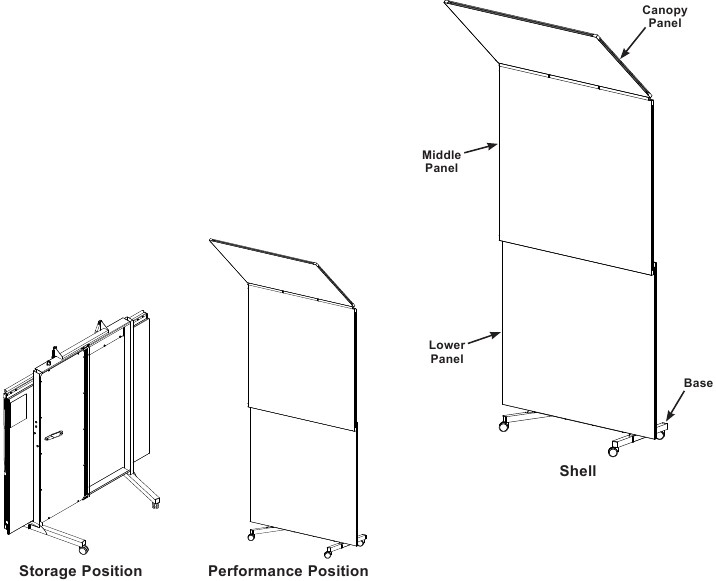

Productterminologie

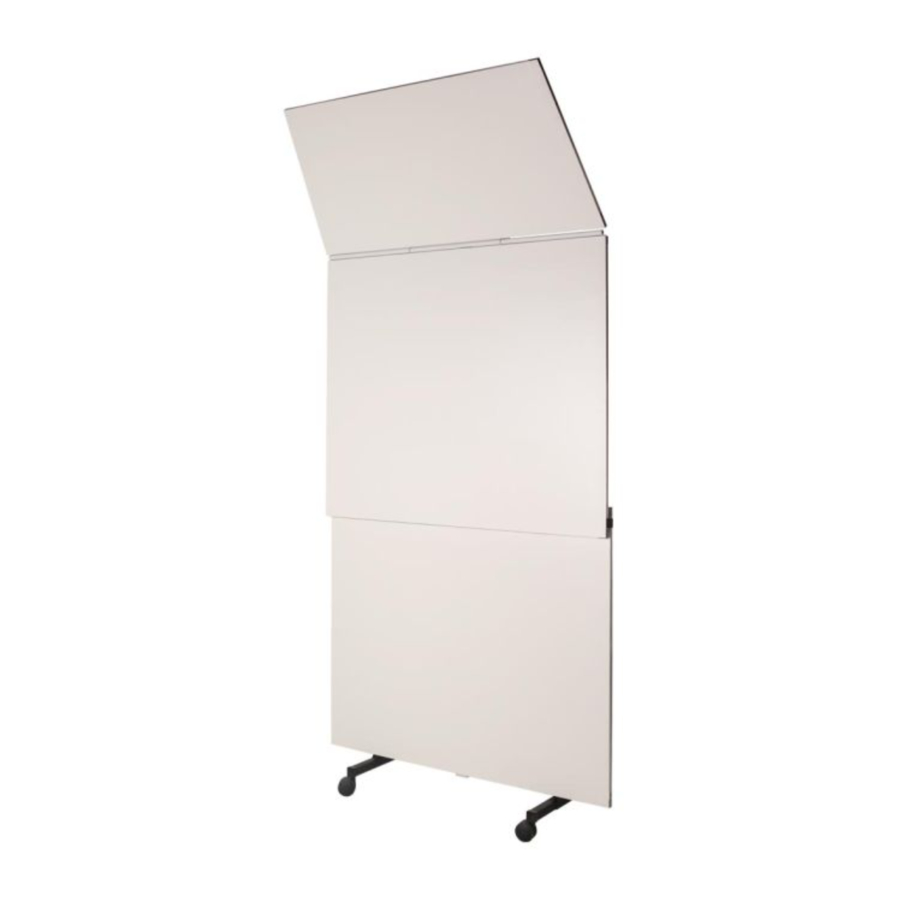

Een Legacy Basic Acoustical Shell bevat een voet op wielen, een steunframe en drie akoestische reflectorpanelen.

De volgende termen worden in deze instructies gebruikt:

• Shell - Een complete eenheid
• Voet - De constructie die het frame en de panelen ondersteunt
• Canopy-paneel - Het hoogste paneel kan taps toelopend of rechthoekig zijn
• Middenpaneel - Het paneel tussen de canopy- en onderste panelen
• Onderpaneel - Het onderste paneel
• Omhoog brengen - Een shell opzetten
• Omlaag brengen - Een shell afbreken
• Opslagpositie - Wanneer een shell is ingeklapt
• Uitvoeringspositie - Wanneer een shell volledig omhoog is gebracht

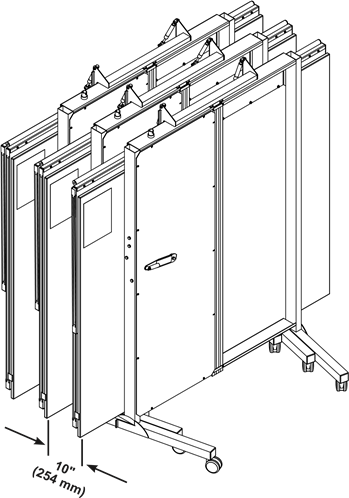

De shells opslaan

In hun opslagpositie kunnen de shells door een opening van 35" x 79" (889 x 2007 mm) (een typische deur van 36" [914 mm])

Een enkele shell-eenheid is 72"b x 77"h x 31-1/2"d (1829 x 1956 x 800 mm)
Elke extra shell "nestelt" zich met de andere, zoals weergegeven, waardoor er 10" (254 mm) extra diepte per eenheid nodig is

Sla de shells op in een ruimte die schoon en droog is Vermijd ruimtes met hoge temperaturen, extreme kou of zeer vochtige omstandigheden

Laat een shell nooit langer dan een week in de uitvoeringspositie staan
Breng de shells altijd omlaag naar hun opslagpositie tussen evenementen en repetities

• Om schade te voorkomen, klapt u de hendel in voordat u shells opslaat of vervoert.
• Om schade te voorkomen, vervoert u shells afzonderlijk en nooit genest in een groep.
• Gebruik geen gemotoriseerd apparaat, zoals een vorkheftruck, om de shells te vervoeren.

De shells verplaatsen

• Verplaats de Legacy Basic Acoustical Shell nooit meer dan een paar meter als deze in de uitvoeringspositie staat.
• Zorg er altijd voor dat de Legacy Basic Acoustical Shell in de opslagpositie staat wanneer u deze naar verschillende locaties verplaatst.
• Verplaats de shell niet als het canopy-paneel omhoog staat.

Eén persoon kan een enkele shell verplaatsen en besturen. Alle vier de wielen zijn zwenkwielen, dus het besturen van de shell vereist speciale aandacht.

Als een shell met andere shells is genest, voorkomt u schade door twee mensen de shell weg te laten bewegen van de andere shells en door eventuele deuropeningen.

Als een shell meer dan een paar meter naar de uitvoeringsruimte moet worden verplaatst, rolt u deze voorzichtig zijwaarts in een langzaam tempo. Vertraag voor hoeken en bij het verplaatsen door deuropeningen.

De zwenkwielen zijn heavy-duty, maar het verplaatsen van de shells over drempels moet voorzichtig en in een langzaam tempo gebeuren. Gebruik een helling om de shells over stoepranden of treden te verplaatsen. Verplaats de shells altijd zijwaarts bij het op- of afgaan van een helling.

Om vingerafdrukken op de panelen te voorkomen, moet u schone handen hebben of schone handschoenen dragen.

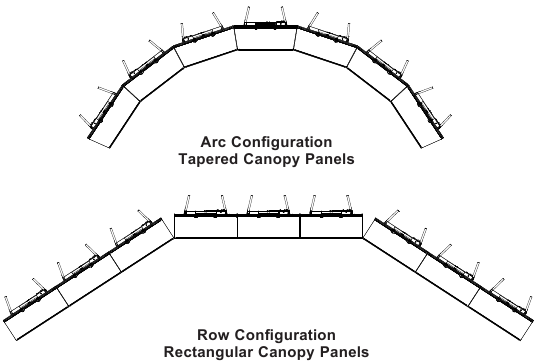

De shells rangschikken

Elke shell is 72" (1839 mm) breed. De canopy-panelen op de shell kunnen taps toelopend zijn om een "strakke" behuizing te bieden wanneer de shell is opgesteld op een straal van 19' (5791 mm) en de canopy is ingesteld op een hoek van 45° – de meest voorkomende opstelling voor koorgroepen. Shells met rechthoekige canopies kunnen worden gebruikt voor andere opstellingen om de gewenste effecten te bereiken.

Terwijl ze nog in de opslagpositie staan, rangschikt u de shells zoals gewenst, in een rij of boog.

Controleer op vrije hoogte en op de pasvorm met risers en andere apparatuur in de uitvoeringsruimte.

Rol de shells ongeveer 6" (152 mm) uit elkaar, om ruimte te bieden om ze omhoog te brengen naar de uitvoeringspositie.

De shell omhoog brengen

Breng de shells omhoog naar de uitvoeringspositie in een goed verlichte ruimte.

Breng de shells één voor één omhoog naar de uitvoeringspositie.

Het wordt aanbevolen dat één persoon achter de shell staat om als spotter te dienen, om te voorkomen dat de shell in een obstakel of een andere shell wordt omhoog gebracht.

• Zorg ervoor dat iedereen die de Legacy Basic Acoustical Shell bedient, deze instructies heeft gelezen en begrepen.
• Verplaats de Legacy Basic Acoustical Shell nooit meer dan een paar meter als deze in de uitvoeringspositie staat.
• Zorg er altijd voor dat de Legacy Basic Acoustical Shell in de opslagpositie staat wanneer u deze naar verschillende locaties verplaatst.

1. Rol de shell zo dicht mogelijk bij de definitieve uitvoeringspositie.

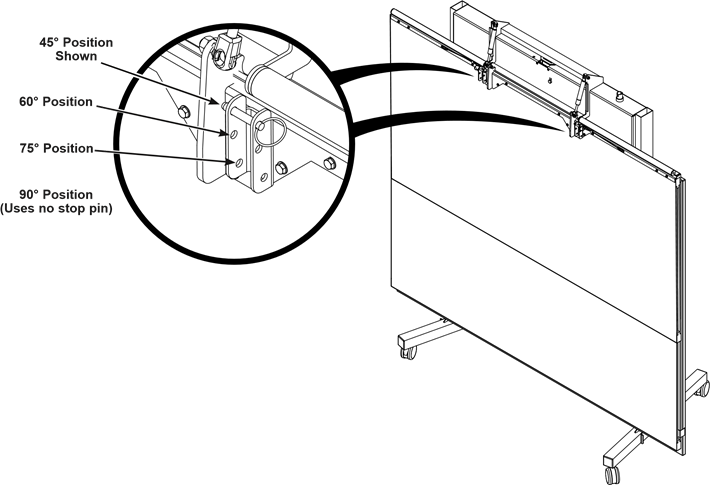

2. Plaats een stopstift in beide beugels om de prestatiehoek van het canopy-paneel in te stellen.
   • Gebruik de bovenste set gaten om de prestatiehoek van het canopy-paneel in te stellen op 45°.
   • Gebruik de middelste set gaten om de prestatiehoek van het canopy-paneel in te stellen op 60°.
   • Gebruik de onderste set gaten om de prestatiehoek van het canopy-paneel in te stellen op 75°.
   • Plaats geen stopstiften om de prestatiehoek van het canopy-paneel in te stellen op 90°.
     LET OP
     De plaatsing van de stopstift moet zich in dezelfde set gaten op beide beugels bevinden.

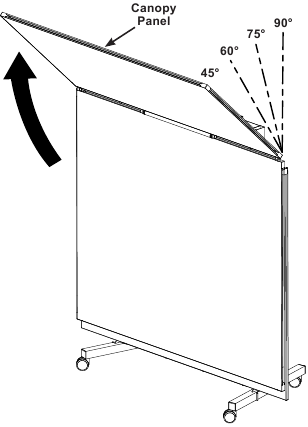

3. Til het canopy-paneel op om het naar de ingestelde positie te brengen. Het canopy-paneel stopt bij de vooraf ingestelde prestatiehoek wanneer de stopstiften de beugel raken.

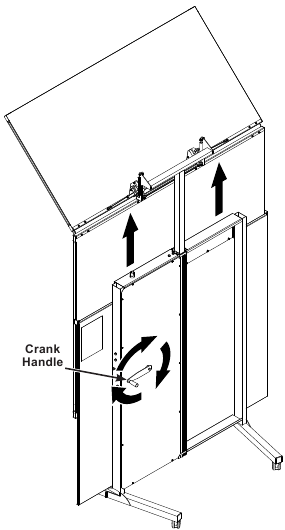

4. Trek de hendel uit en klap deze uit aan de achterkant van de shell.

5. Draai de hendel langzaam met de klok mee om de panelen omhoog te brengen.|De hendel stopt wanneer de panelen de maximale hoogte van de shell bereiken.


Forceer de hendel niet, anders kan het hendelmechanisme beschadigd raken.

De shell omlaag brengen

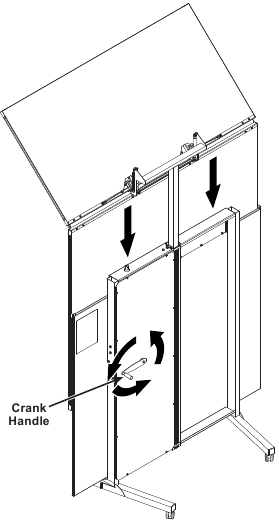

1. Draai de hendel tegen de klok in totdat de shell volledig is neergelaten.


   Forceer de hendel niet, anders kan het hendelmechanisme beschadigd raken.
2. Trek de hendel uit en klap deze in aan de achterkant van de shell.

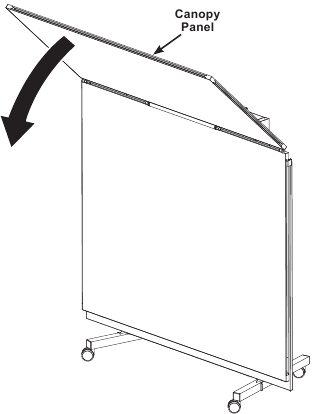

3. Trek aan het canopy-paneel om het omlaag te brengen naar de opslagpositie.


   Het canopy-paneel staat onder spanning.
   Trek voorzichtig omlaag terwijl u aan de zijkant staat.

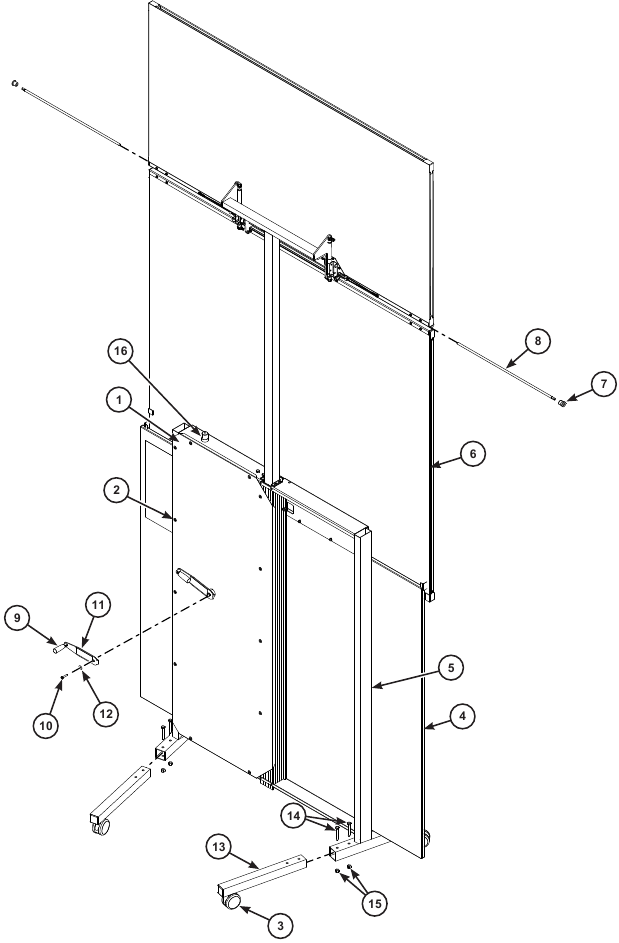

Vervangingsonderdelen

Onderhoud

Reinigen

Gebruik een zachte, vochtige doek om alle oppervlakken te reinigen. Spoel de shells nooit af met een slang en laat geen onderdelen weken.
Voor vlekken of vingerafdrukken maakt u een doek vochtig met een standaard niet-schurend huishoudelijk reinigingsmiddel en veegt u deze schoon.

Mechanische controle

Controleer periodiek (elke drie of vier keer) op losse of beschadigde onderdelen en op losse bevestigingsmiddelen
Vervang of repareer beschadigde onderdelen onmiddellijk. Raadpleeg de "Vervangingsonderdelen"

Breng geen aanpassingen aan het hefmechanisme aan.
Neem contact op met de klantenservice van Wenger Corporation voor reparatieopties.

Paneelreparatie

Panelen zijn van een lichtgewicht composietconstructie en gemaakt van duurzame materialen. Als ze per ongeluk beschadigd raken, kunnen reparaties worden uitgevoerd met gewone vulmiddelen en verf.

Verwijder de canopy- of middenpanelen niet.
Neem contact op met de klantenservice van Wenger Corporation voor reparatieopties.

Veiligheidsmaatregelen

In dit document vindt u mogelijk waarschuwingen en voorzorgsmaatregelen die als volgt worden gedefinieerd:

Het niet opvolgen van de instructie kan leiden tot ernstig letsel of schade aan eigendommen

Het niet opvolgen van de instructie kan leiden tot licht letsel of schade aan eigendommen

Lees al deze veiligheidsinstructies voordat u de apparatuur gebruikt

• Zorg ervoor dat iedereen die dit product assembleert, installeert of gebruikt, deze instructies heeft gelezen en begrepen.
• Het niet naleven van waarschuwingen en voorzorgsmaatregelen in dit document of op de apparatuur kan leiden tot schade aan eigendommen of letsel.
• Gebruik de Legacy Basic Acoustical Shell nooit om decors, borden, verlichting, enz. te ondersteunen.
• Gebruik de Legacy Basic Acoustical Shell nooit buitenshuis.
• Om schade te voorkomen, klapt u de hendel in voordat u shells opslaat of vervoert.
• Verplaats de Legacy Basic Acoustical Shell nooit meer dan een paar meter als deze in de uitvoeringspositie staat.
• Forceer de hendel niet, anders kan het hendelmechanisme beschadigd raken.
• Om schade te voorkomen, vervoert u shells afzonderlijk en nooit genest in een groep.
• Zorg er altijd voor dat de Legacy Basic Acoustical Shell in de opslagpositie staat wanneer u deze naar verschillende locaties verplaatst.
• Verplaats de shell niet als het canopy-paneel omhoog staat.
• Gebruik geen gemotoriseerd apparaat, zoals een vorkheftruck, om de shells te vervoeren.
