Easee One Handleiding

Inleiding

Lees de belangrijke productinformatiegids in de productverpakking of op support.easee.com voordat u het product installeert.
Voor de installatie van dit product is een mobiel apparaat met NFC- of Bluetooth-ondersteuning vereist.
WAARSCHUWINGEN EN VOORZORGSMAATREGELEN
Een waarschuwing geeft een situatie, gevaar of onveilige handeling aan die kan leiden tot ernstig persoonlijk letsel of de dood.
Een voorzorgsmaatregel geeft een situatie, gevaar of onveilige handeling aan die kan leiden tot licht persoonlijk letsel of schade aan het product.

Dit product mag alleen worden geïnstalleerd, gerepareerd of onderhouden door een erkende elektricien. Alle toepasselijke lokale, regionale en nationale voorschriften voor elektrische installaties moeten worden nageleefd.

Pincode
De pincode is vereist voor de installatie en bevindt zich op de voorkant van de Chargeberry. Het wordt aanbevolen om de pincode veilig te bewaren, bijvoorbeeld in de zekeringkast.

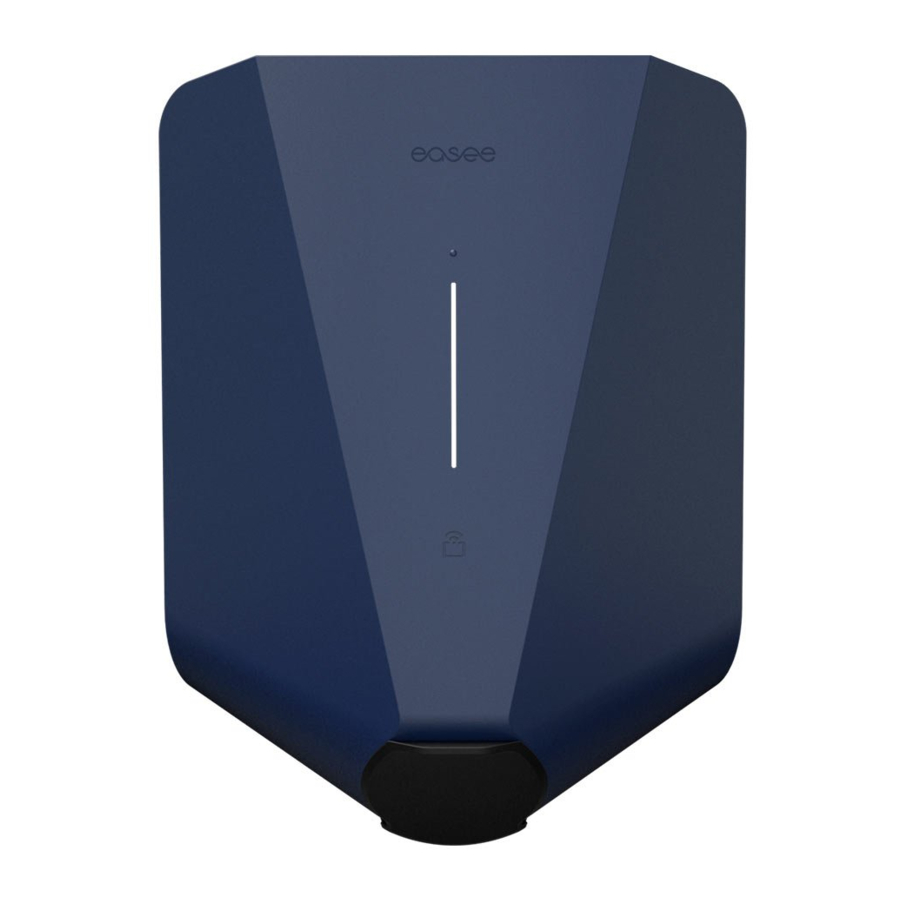

Productoverzicht

Voorzijde
Beschermt de elektronica tegen invloeden van buitenaf.

Chargeberry
Bevat de elektronica voor het opladen van het voertuig.

Backplate
Voor het bevestigen en verbinden met de oplaadinfrastructuur.

Installatiekit

Technische specificaties

De installatie plannen

Voorafgaand aan de installatie is het raadzaam om na te denken over de toekomstige oplaadbehoeften, zodat u in de toekomst eenvoudig kunt uitbreiden.
Als meerdere laadrobots op hetzelfde circuit zijn aangesloten, wordt de totale stroom dynamisch tussen deze robots verdeeld. De aangesloten laadrobots communiceren draadloos met elkaar, zodat het circuit niet overbelast raakt. De maximale laadstroom wordt ingesteld tijdens de configuratie.

Voor een optimaal resultaat

• We raden altijd een 3-faseninstallatie aan, indien mogelijk, om deze toekomstbestendig te maken.
• Gebruik indien mogelijk de grootste goedgekeurde kabeldoorsnede (zie Technische specificaties).
• Overweeg de installatie van Easee Ready-achterplaten als de aanschaf van meer laadrobots in de toekomst is gepland.
• Om overbelasting van de hoofdzekering van het gebouw te voorkomen, kan de Easee Equalizer worden gebruikt voor dynamische load balancing. De maximale stroomwaarde kan ook naar wens worden ingesteld tijdens de configuratie.

Speciale opmerkingen voor Easee One

• Easee One is specifiek ontworpen om te voldoen aan clausule 722.411.4.1 van BS 7671:2018 A1 (British Standard). Het bevat een beveiligingsmechanisme om het voertuig volledig los te koppelen in het geval dat een indicatie van een gebroken PEN-geleider wordt gedetecteerd.
• Als de oplaadinfrastructuur meer dan één laadrobot omvat, wordt de laadrobot die als eerste is geconfigureerd de master van het circuit.
• Als er meer dan 2 eenheden zijn geïnstalleerd, moet de mastereenheid zich in het midden van de installatie bevinden (indien mogelijk) voor een optimale Easee Link-communicatie.

Uw huis, elektriciteitsnet en EV
De laadrobot past zich automatisch aan het elektriciteitsnet, de elektrische auto en de capaciteit van de elektrische installatie aan. In de tabel kunt u zien welk laadeffect u van uw installatie en situatie kunt verwachten. De tabel is slechts bedoeld als richtlijn.

Het type installatie en de kabeldoorsneden moeten worden bepaald door een gekwalificeerde elektricien in overeenstemming met de geldende lokale, regionale en nationale voorschriften voor elektrische systemen.

¹ De beveiligingslimiet op basis van max. 80% van de zekeringwaarde kan worden ingesteld in de Installer App.
² Voorbeeld voor 230 V TT / TN-S, afwijkende waarden voor andere nettypen.

Hangslot
Het is mogelijk om de elektronica met een hangslot te vergrendelen. Dit zorgt voor een extra beveiligingslaag (hangslot is niet inbegrepen).

Aardlekschakelaar (RCD)

• Een aardlekschakelaar is geïntegreerd in de laadrobot.
• De RCD onderbreekt de stroom in het geval dat een lekstroom van meer dan 6 mA DC of 30 mA AC wordt gedetecteerd.
• De uitschakeltijd is volgens EN 61008-1 en IEC 62955.
• De RCD wordt automatisch getest tussen elke laadsessie of minstens elke 24 uur.
• Raadpleeg de Installer App voor handmatige initialisatie van de RCD-test.
• De geïntegreerde RCD heeft geen invloed op de werking van externe beveiligingsapparaten.
• Een externe RCD is vereist wanneer ten minste aan een van de onderstaande voorwaarden is voldaan:
  • De installatie, inclusief kabel, aansluitdozen enz., bevat componenten met alleen basisisolatie (klasse I).
  • Andere elektrische apparatuur dan Easee One, inclusief lampen en stopcontacten, is aangesloten op het circuit.
  • Alle andere voorwaarden die door de geautoriseerde installateur zijn geïdentificeerd en waarvoor een externe RCD vereist is.
• De interne RCD wordt beschouwd als de vereiste RCD-bescherming voor zowel AC- als DC-lekfouten wanneer aan alle onderstaande voorwaarden is voldaan:
  • De installatie, inclusief kabel, aansluitdozen enz., wordt volledig uitgevoerd met componenten die dubbele of versterkte isolatie bieden (klasse II).
  • Er is geen andere elektrische apparatuur dan Easee One, inclusief lampen en stopcontacten, aangesloten op het circuit.
  • Er zijn geen andere voorwaarden die door de geautoriseerde installateur zijn geïdentificeerd en waarvoor een externe RCD vereist is.

Installatie-instructies

Werk altijd met de stroom uitgeschakeld en in overeenstemming met de lokale voorschriften. Wees uiterst voorzichtig en volg de instructies nauwkeurig.

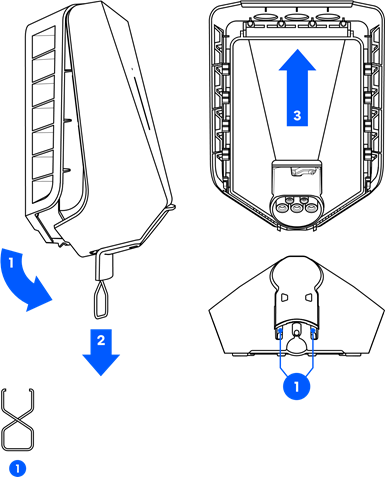

Laadrobot. Openen

1. Buig het onderste deel van de rubberen afdekking naar beneden en steek de twee uiteinden van het gereedschap voor de voorkant in de twee openingen aan de onderkant van de voorkant.
2. Trek aan het gereedschap totdat de voorkant loskomt en verwijder de afdekking.
3. Pak de Type 2-aansluiting vast en duw met kracht omhoog totdat de Chargeberry loskoppelt.

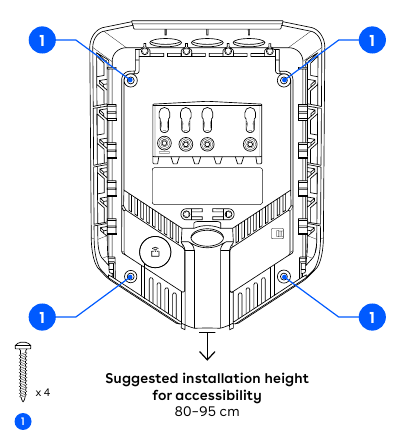

Achterplaat. Bevestiging

1. Bevestig de achterplaat aan een muur of structuur met voldoende draagvermogen met behulp van de 4 muurschroeven die in de montagekit zijn meegeleverd. Gebruik geschikte muurpluggen voor de montage en neem de lokale voorschriften voor de aanbevolen installatiehoogte in acht.

   De installatiewand moet de volledige achterkant van het product bedekken. Als dit niet mogelijk is, is het mogelijk om de Easee Mount te gebruiken.
   OPMERKING Als u meerdere achterplaten gaat installeren, is dit een goed moment om ze ook te monteren.

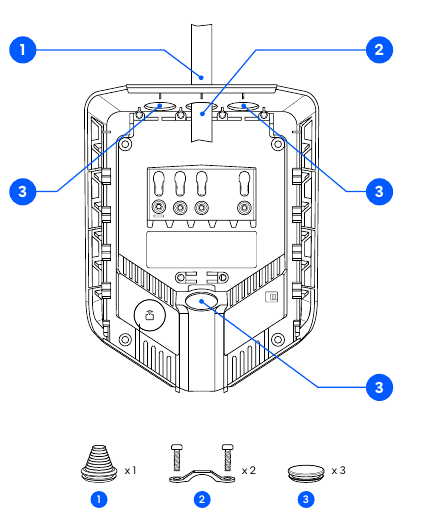

Achterplaat. Voorbereiding

1. Kort de afdichtingsplug in zodat deze op de kabel past. Het gat moet iets kleiner zijn dan de kabel om een goede afdichting te garanderen.
2. Steek de kabel door een van de 4 kabelingangen en zet hem vast aan de achterplaat met de meegeleverde trekontlasting.
3. Sluit alle kabelingangen die niet in gebruik zijn af met de meegeleverde blindpluggen.

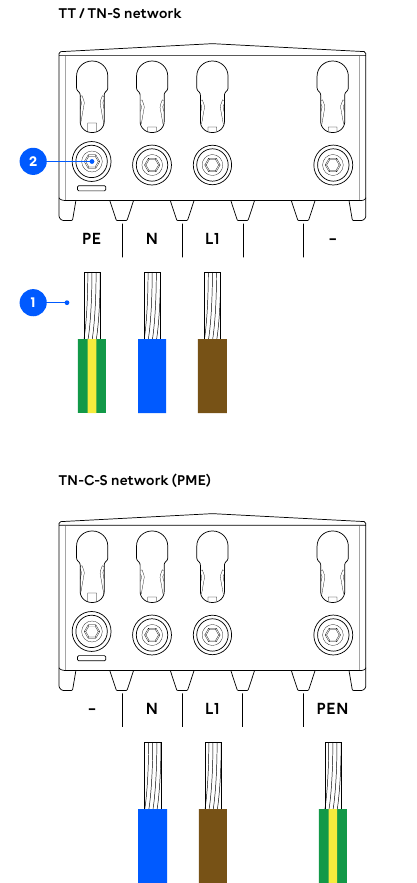

Bedrading

1. Strip elke draad en leg 12 mm koper bloot op elke draad. Als de kabel flexibele geleiders heeft, moet u adereindhulzen gebruiken op getwiste draden om de verbinding te maken. Gebruik het juiste gereedschap om ze aan te drukken.
2. Draai de schroefklemmen vast met een aanhaalmoment van 5 Nm.

OPMERKINGEN

• Bij het parallel aansluiten van meerdere achterplaten dient elke schroefklem als koppelpunt voor aangrenzende achterplaten. Alle achterplaten moeten met dezelfde fasevolgorde worden aangesloten. Externe lasdozen of platte kabels kunnen worden gebruikt als dit handiger is.
• Het wordt aanbevolen om de bestaande kleurcodes te volgen die in de installatie worden gebruikt. Afhankelijk van de nationale normen kunnen de kleuren van de kabels afwijken van de illustraties. De illustraties in deze handleiding volgen de IEC 60446-norm.
• Voordat u de stroom inschakelt, moet u ervoor zorgen dat de draden goed zijn aangesloten en vastgedraaid.
• Sluit de aarde nooit aan op zowel de PE- als de PEN-aansluiting.
• PME-systemen komen veel voor op de Britse markt.
  Deze configuratie is waarschijnlijk niet te vinden in de EU. Neem contact op met uw lokale netwerkbeheerder als u vragen heeft.

Achterplaat. Configureren

1. Scan de QR-code om de Easee Installer App te downloaden en maak uw gratis account aan.
   OPMERKING
   Uw telefoon moet NFC of Bluetooth ondersteunen.

   easee.com/installer-app
2. Selecteer een van de twee site-instellingen in de Installer App:
   Create new site: (Nieuwe site aanmaken:) Als dit een volledig nieuwe laadlocatie is, selecteert u "Create new site" (Nieuwe site aanmaken). Voer de installatiedetails in, volg de instructies op het scherm en keer daarna terug naar deze handleiding.


Update existing site: (Bestaande site bijwerken:) Als deze site al een of meer laadrobots heeft geïnstalleerd of als deze is gemaakt door een operator (Easee Charge), selecteert u "Update existing site" (Bestaande site bijwerken) en zoekt u naar het siteadres. Selecteer op "Site overview" (Siteoverzicht) het circuit waarvan u wilt dat de achterplaat deel uitmaakt en selecteer "Add another backplate" (Nog een achterplaat toevoegen). Volg de instructies op het scherm en keer daarna terug naar deze handleiding.
OPMERKING
Als de laadcircuits meer dan één laadrobot bevatten, wordt de achterplaat die als eerste is geconfigureerd de master-eenheid van de laadinfrastructuur. Om de beste communicatie te bereiken, moet de middelste achterplaat als eerste worden geconfigureerd.

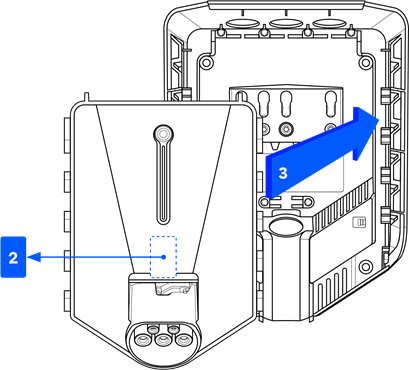

Chargeberry. Bevestigen

Isolatietests moeten worden uitgevoerd voordat een Chargeberry in de achterplaat wordt geïnstalleerd. Het testen van de circuitisolatie met de Chargeberry in de achterplaat kan de elektronica beschadigen of de meting negatief beïnvloeden.

1. Zet de stroom aan. De klemmen van de achterplaten zijn nu elektrisch geladen.
2. Verwijder de PIN-code sticker en plak deze aan de binnenkant van de zekeringkast, of een andere veilige plaats voor opslag.
3. Plaats de Chargeberry zo dat deze in de sleuven op de achterplaat past, die zich in het midden van de installatie bevinden.

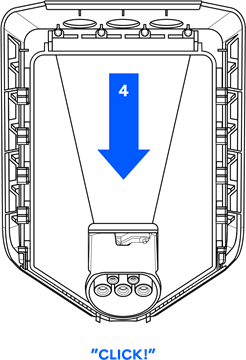

4. Wanneer de Chargeberry in de rail zit, drukt u deze krachtig naar beneden totdat u een "CLICK" (klik) hoort.

Voorkant. Sluiten

Voordat u de voorkant sluit, is het mogelijk om de Chargeberry te vergrendelen met een hangslot (zie Planning van de installatie).

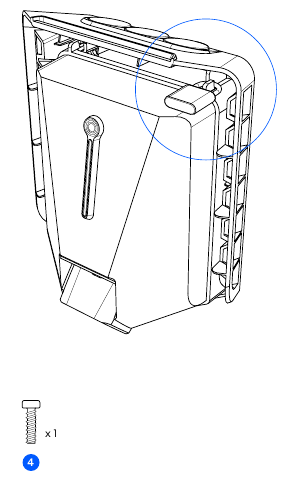

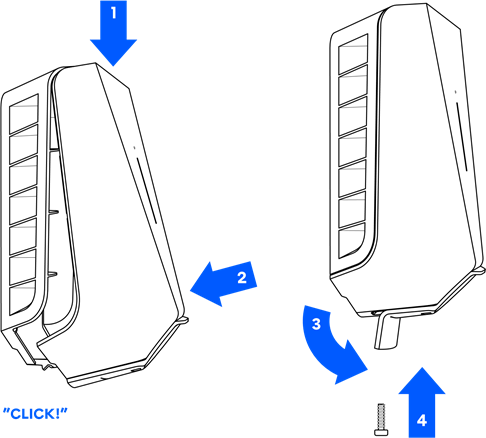

1. Hang de voorkant aan de bovenkant van de achterplaat en laat deze op zijn plaats vallen.
2. Druk op de onderkant van de voorkant totdat u een klik hoort.
3. Buig het onderste deel van de rubberen afdekking naar beneden.
4. Schroef de schroef van de voorkant aan de onderkant van de oplader vast om de voorkant te bevestigen. LET OP! De vergrendelingsschroef is noodzakelijk om de afdekking te bevestigen en de oplader te beschermen tegen blootstelling.
5. Sluit de rubberen afdekking. Als de kabel van onderaf wordt ingevoerd, kunt u een overeenkomstig gat in de rubberen afdekking maken om een nette installatie te garanderen.

De oplader is nu klaar om te worden getest volgens de lokale voorschriften. Zodra dit is voltooid, draagt u het eigendom over aan de eigenaar via de Installer App.

Functies

1. Touch button: (Aanraakknop:) De aanraakknop wordt gebruikt om Bluetooth te activeren. De Bluetooth-verbinding in de app maakt lokale bediening van de oplader mogelijk wanneer er geen internet beschikbaar is. Lees meer over de lokale interface op: easee.com/support/bt
2. Light strip: (Lichtstrip:) De lichtstrip communiceert te allen tijde de status van de laadrobot. (Zie Laadrobotinterface).
3. RFID area: (RFID-gebied:) De geïntegreerde RFID-lezer maakt toegangscontrole van de laadrobot en identificatie van verschillende gebruikers mogelijk. U kunt deze gebruiken om de oplader te ontgrendelen met een Easee Key. Raadpleeg onze kennisbank op support.easee.com voor meer informatie over het toevoegen en beheren van uw Easee Keys.
4. Type 2 socket: (Type 2-aansluiting:) De Type 2-aansluiting is volledig universeel en stelt u in staat om elk type elektrische auto op te laden met behulp van de juiste laadkabel. Verder is het mogelijk om de laadkabel permanent te vergrendelen, zodat u zich geen zorgen hoeft te maken dat deze wordt gestolen.

Charging Robot-interface

Lichtbeschrijving	Status
Wit – constant licht, alleen aan de onderste 2 LED's – masterunit / 1 LED – secundaire units	Stand-by
Wit – constant licht	Auto aangesloten
Wit – pulserend licht	Bezig met opladen
Blauw – constant licht	Slim opladen ingeschakeld (auto aangesloten)
Blauw – pulserend licht	Slim opladen bezig
Bij het opstarten gaan de LED's één voor één aan. Wanneer de oplader wordt bijgewerkt, knippert een of meer LED's groen terwijl dit bezig is.	Software updaten (updaten kan tot 30 minuten duren) LET OP! De auto moet worden losgekoppeld voordat een software-update kan worden voltooid.
Wit – knipperend licht	Wachten op authenticatie door een RFID-tag. Houd de RFID-tag tegen het RFID-gebied van de Charging Robot om te authenticeren en het opladen te starten.
Wit – snel knipperend licht	RFID-tag ontvangen (wachten op sleutelverificatie)
Rood – knipperend licht, met waarschuwingsgeluiden	Kritieke fout! Schakel de stroom uit en verwijder de oplaadkabel van de Charging Robot. De stroom kan indien nodig weer worden ingeschakeld. Het knipperende rode licht blijft branden, maar het waarschuwingsgeluid stopt wanneer de oplaadkabel is losgekoppeld. De oplader is geblokkeerd voor verder gebruik, kan niet worden gereset en moet worden vervangen. Neem contact op met de klantenservice.
Rood – knipperend licht	Kritieke fout! De oplader is geblokkeerd voor verder gebruik, kan niet worden gereset en moet worden vervangen. Neem contact op met de klantenservice.
Rood – constant licht	Algemene fout. Koppel de oplaadkabel los en sluit deze weer aan op de Charging Robot. Als het rode licht aanhoudt, raadpleeg dan de Easee App of onze knowledge base 3 voor meer informatie.
Rood – constant licht, met waarschuwingsgeluiden	Gebroken PEN-leiding gedetecteerd of draden zijn verkeerd aangesloten.
Rood – pulserend licht	De Charging Robot heeft een abnormale temperatuur gemeten en is in de veilige modus gegaan. Ga naar onze knowledge base voor meer informatie.
Wit – knipperend licht, alleen aan de onderkant	De Charging Robot zoekt naar zijn masterunit. Controleer de status van de masterunit. Raadpleeg onze knowledge base 3 voor meer informatie.
Geel – knipperend licht, alleen aan de onderkant	De Charging Robot wacht om te worden geconfigureerd.

³ De openbare knowledge base van Easee is te vinden op support.easee.com.

Referenties

• Installer app – configuring Easee EV chargers | Easee

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Easee One Handleiding

Beschikbare talen
