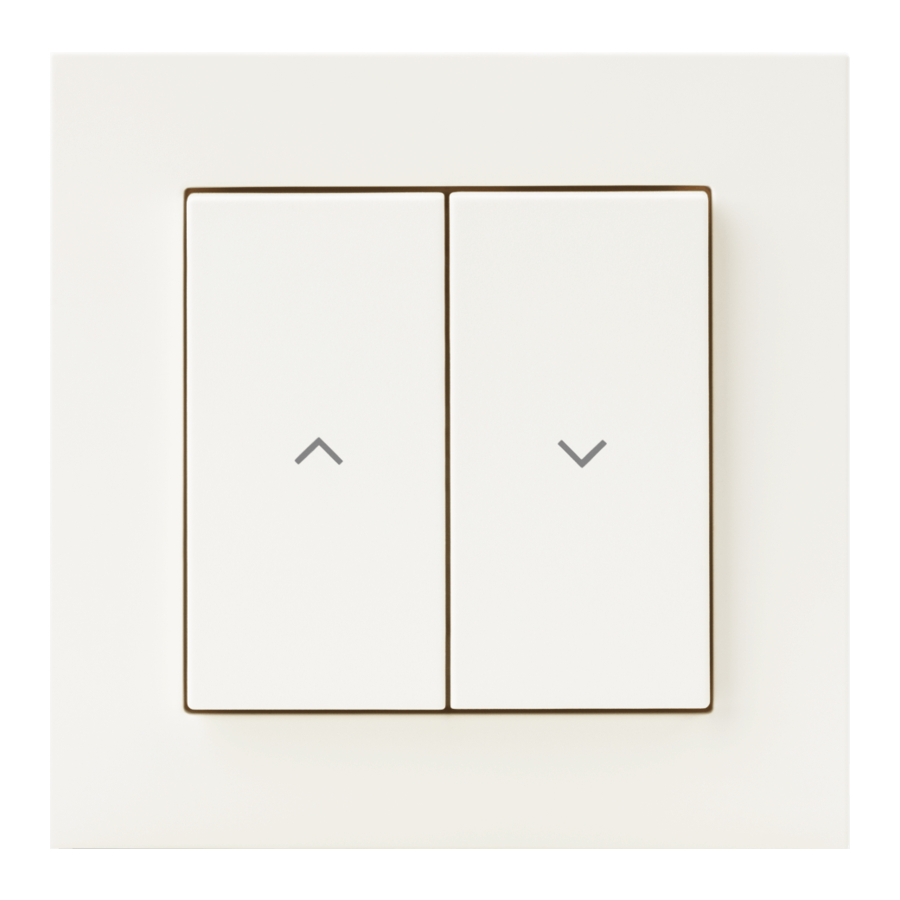

Eve Shutter Switch Handleiding

Overzicht

• Spanning: 230 V~ 50 / 60 Hz
• max. aangesloten belasting: 750 VA
• max. belastingstroom: 6 A (max. 5 A per kanaal)
• Aansluitklemmen: 1,5 mm² massieve draad
• Afmeting inbouwdoos: ø 60 mm, min. 35 mm diep
• Omgevingstemperatuur: -10°C tot 50°C
• Luchtvochtigheid tijdens bedrijf: max. 85%, niet-condenserend
• Beschermingsgraad: IP20
• Frequentiebereik: 2402 - 2480 MHz (BLE) / 2405 – 2480 MHz (Thread)
• RF-vermogen: max. 12 dBm (EIRP)

Aan de slag

Risico op elektrische schok!
Alleen bevoegde elektriciens mogen de Eve Shutter Switch aansluiten, installeren en instellen. Zorg ervoor dat het systeem is losgekoppeld van de stroomvoorziening voordat u met de installatie begint!
Eve Shutter Switch wordt gebruikt om permanent aangesloten elektrische belastingen direct te schakelen met een voedingsspanning van 230 V~. Eve Shutter Switch is ontworpen voor gebruik in huishoudelijke en vergelijkbare vaste installaties. Controleer de geschiktheid aan de hand van de technische gegevens en de bedrijfsomstandigheden voordat u met de installatie begint.
Eve Shutter Switch mag niet worden gebruikt in combinatie met levensondersteunende systemen of andere apparaten die het leven of de gezondheid van mensen en dieren in gevaar kunnen brengen of schade aan eigendommen kunnen veroorzaken.

Installatie - Voorbereiding

Schakel in uw meterkast de zekering uit die is aangesloten op uw rolluikschakelaar. Druk een paar keer op de knoppen op uw huidige rolluikschakelaar om er zeker van te zijn dat er geen stroom loopt.

Installatie

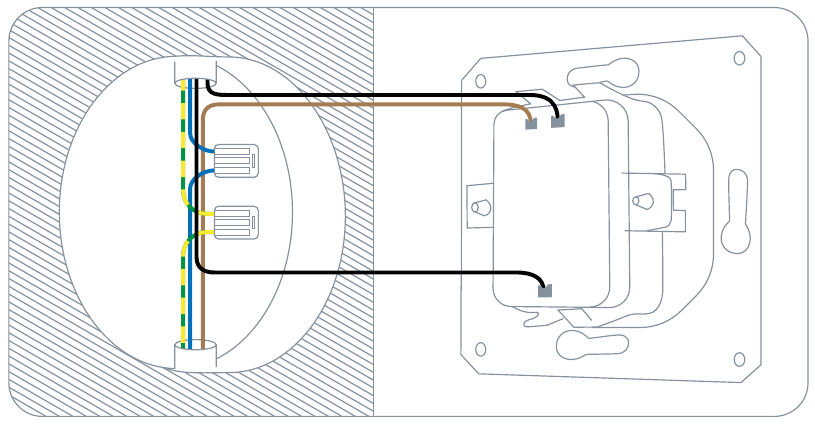

1. Verwijder uw huidige rolluikschakelaar
   Maak uw bestaande rolluikschakelaar los en trek hem eruit. Noteer de huidige bedrading en maak er indien nodig een foto van. U kunt meestal zien welke lijn de stroomvoerende ingang is (L) en welke lijnen naar het rolluik leiden, aan de hand van de richting waaruit de kabels de doos worden ingevoerd en aan de hand van de inscriptie op uw huidige rolluikschakelaar.
   Eve Shutter Switch kan alleen worden geïnstalleerd als er een nulleider (N, meestal blauw) in uw stopcontact zit.
   Onthoud welke lijn is aangesloten op de ingang van uw huidige rolluikschakelaar (L), bijvoorbeeld door deze te markeren met plakband. Koppel vervolgens de bestaande bedrading los en verwijder uw huidige rolluikschakelaar.

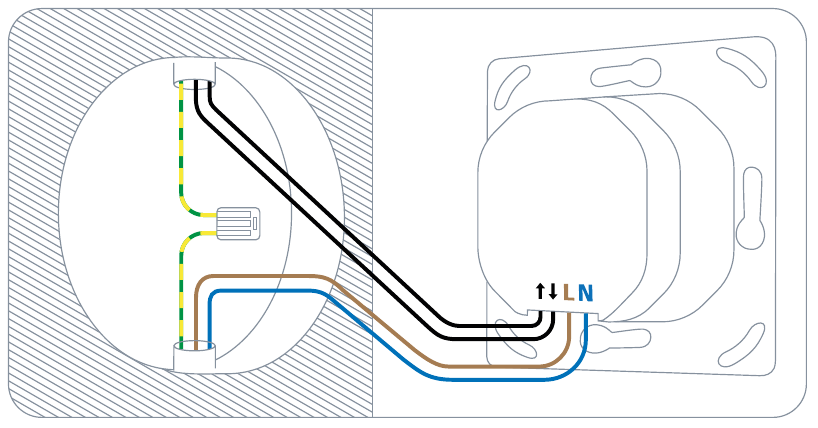

2. Sluit Eve Shutter Switch aan
   Eve Shutter Switch vereist geen aansluiting op een beschermingsgeleider / aardingsdraad (PE, meestal groen/geel).


• : Rolluik omhoog
• : Rolluik omlaag
• L: Buitenste geleider / fase (stroomvoerende lijn)
• N: Nulgeleider
  Eve Shutter Switch vereist dat er een nulleider is aangesloten. Als het stopcontact niet is uitgerust met een nulleider, is Eve Shutter Switch niet compatibel met dit stopcontact.

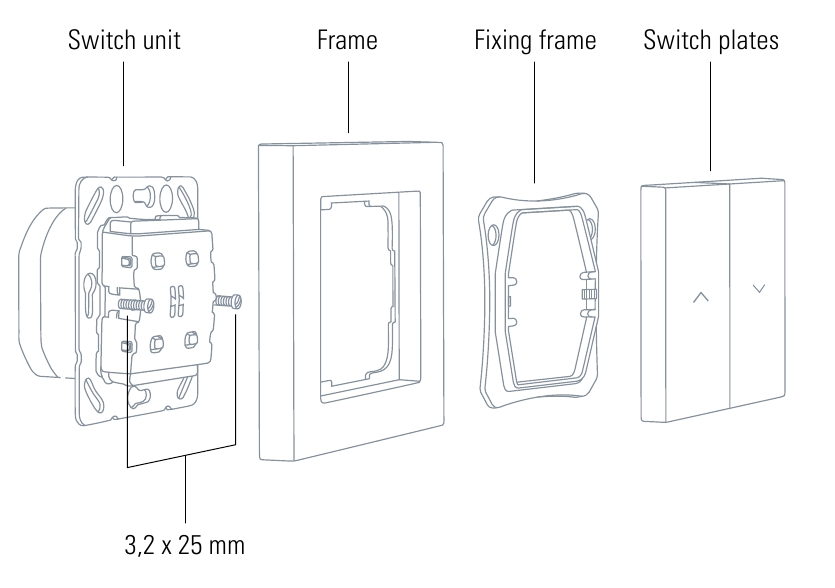

Montage

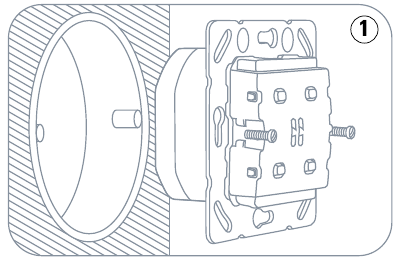

1. Plaats de schakelaar in de inbouwdoos en zet hem vast met de 3,2 x 25 mm schroeven (meegeleverd).

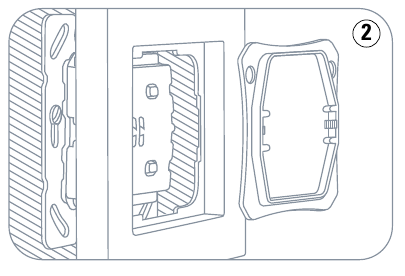

2. Plaats het meegeleverde of uw bestaande frame op de schakelaar en zet het vast met het bevestigingsframe.

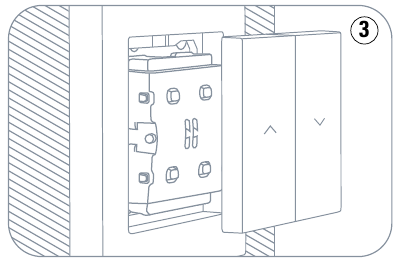

3. Druk de schakelaarplaten op de schakelaar.

4. Schakel in uw meterkast de zekering in die is bestemd voor het circuit van die rolluikschakelaar. U zou nu uw rolluik moeten kunnen bewegen door op Eve Shutter Switch te drukken.


Installatie

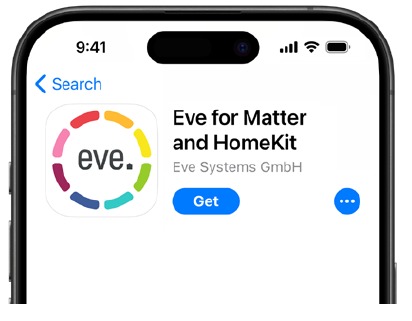

1. Download de Eve-app uit de App Store.
2. Open de Eve-app en tik op Accessoires toevoegen. Eve leidt u nu door het installatieproces.

Als je Eve al hebt ingesteld, open dan de Eve-instellingen en voeg Eve Shutter Switch toe.



Gebruik de HomeKit-code op de achterkant van deze handleiding om Eve Shutter Switch toe te voegen.

Genieten

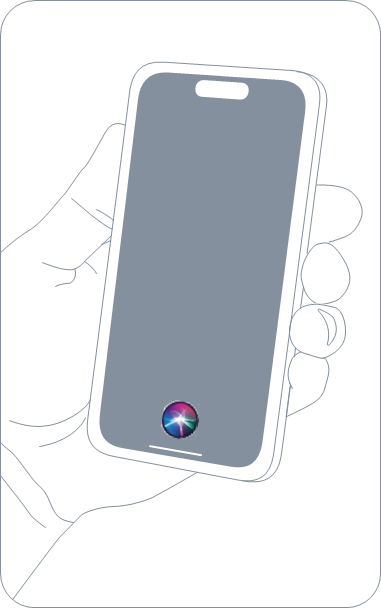

Bedien uw rolluik met de app of een Siri-spraakopdracht.

U kunt uw rolluik ook rechtstreeks via Eve Shutter Switch bedienen.

Resetten

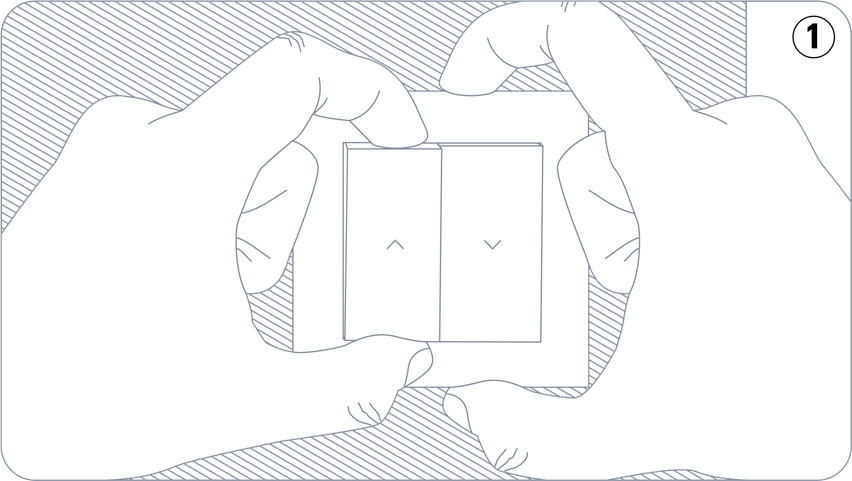

1. Verwijder de linker schakelaarplaat door deze schakelaarplaat vanaf de bovenrand naar beneden te trekken.

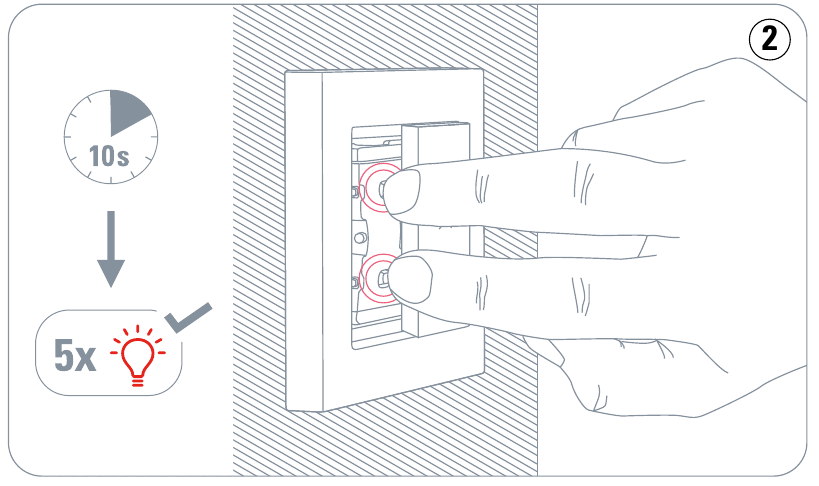

2. Houd beide linker knoppen tegelijkertijd 10 seconden ingedrukt.


Demontage

1. Schakel in uw meterkast de zekering uit die is aangesloten op uw rolluikschakelaar.

2. Zorg ervoor dat er geen stroom loopt door een paar keer op de knoppen op Eve Shutter Switch te drukken.

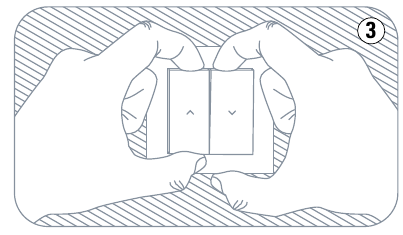

3. Verwijder de schakelaarplaten door elke tuimelschakelaar gelijkmatig vanaf de bovenrand naar beneden te trekken.

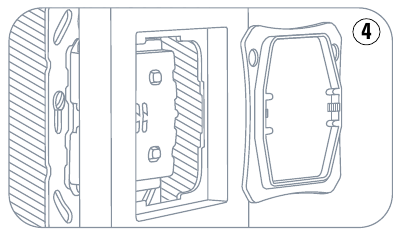

4. Verwijder het bevestigingsframe en verwijder het frame.

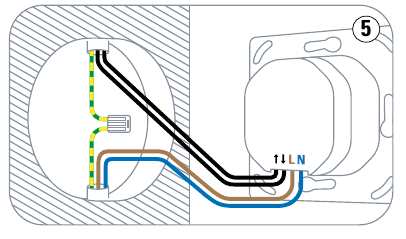

5. U kunt nu de schakelaar uit uw inbouwdoos halen en de kabels loskoppelen.


Referenties

• App Store - Apple

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Eve Shutter Switch Handleiding
