LEXIN GTX Handleiding

Functies

Bedankt dat u de GTX Motorcycle Bluetooth Intercom hebt gekozen.

• Bluetooth 5.0
• Verbinding maken met GPS-navigatie
• Siri en andere stemassistenten
• USB-C snelladen uitgerust
• Universele koppeling met de meeste Bluetooth-intercoms
• 10-weg Bluetooth-intercomconferentie, tot 2 kilometer/1,2 mijl bereik
• Optionele patroonomhulling
• Muziek afspelen
• Handsfree bellen
• Ingebouwde CVC/DSP-ruisonderdrukking

De GTX voldoet aan Bluetooth-specificatie V5.0 en ondersteunt de volgende profielen:
Headset Profile (HSP), Hands-FreeProfile (HFP) en Advanced Audio Distribution Profile (A2DP).
Het ondersteunt universele koppeling met bijna alle Bluetooth-headsets op de markt.

Headset
De GTX heeft een 36MM high-definition stereoheadset en een uitstekende ingebouwde CVC/DSP intelligente microfoon met ruisonderdrukking.
Deze ontwerpen zijn geschikt voor de meeste open, face-off, integraal- en off-road helmen.

Batterij
De GTX is voorzien van een 800 mAh-batterij die het intercomapparaat 18 uur muziek of 13 uur intercomconferentie kan bieden met een stand-bytijd van meer dan een week.

Functieprioriteit: (De GTX werkt in de volgende volgorde van prioriteit)

1. Mobiele telefoon
2. Intercomgesprek
3. Muziek/GPS

Opmerking: Een functie met een lagere prioriteit wordt altijd onderbroken door een functie met een hogere prioriteit. Stereomuziek kan bijvoorbeeld worden onderbroken door een intercomoproep, een intercomgesprek kan worden onderbroken door een inkomend telefoongesprek.

CONTROLEER ALLE LOKALE WETTEN EN REGELGEVING MET BETREKKING TOT HET GEBRUIK VAN LUIDSPREKERS IN DE HELM BIJ HET BEDIENEN VAN GEMOTORISEERDE VOERTUIGEN.

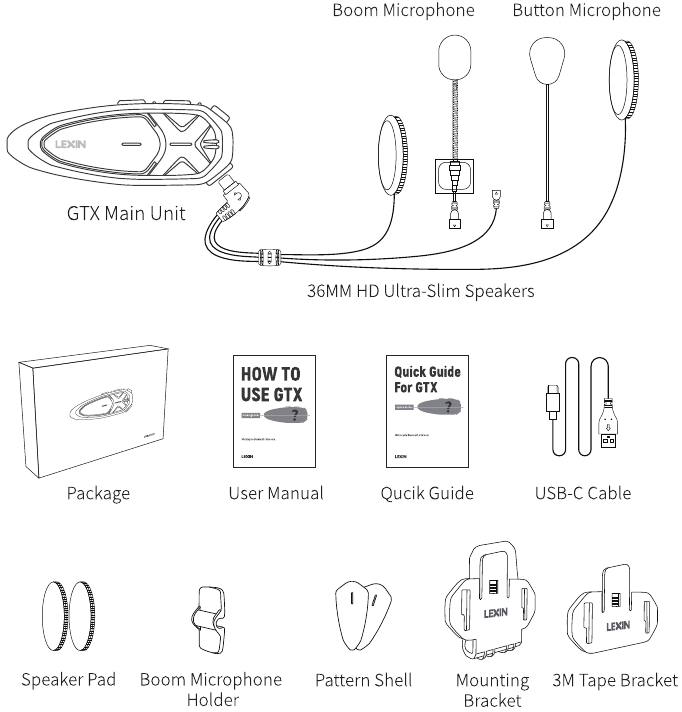

Inhoud van de verpakking

• GTX Hoofdeenheid
• Pakket
• Luidsprekerpad
• Montagebeugel
• Boom-/knopmicrofoons
• 36MM HD ultradunne luidsprekers
• Boommicrofoonhouder
• USB-C-kabel
• 3M-tapebeugel
• Gebruikershandleiding
• Snelle handleiding
• Patroonomhulling

Installatie-instructies

Beugel op helm installeren

1. Kleminstallatie:
   Open de klem en steek deze in de helmwand. (Zoals hieronder weergegeven)

2. Installeren met 3M-tape montagebeugel:
   Behalve voor het gebruik van de klem montagebeugel, kunt u ook de 3M montagebeugel gebruiken. Scheur eerst het beschermende papier op de achterkant van de 3M-tape eraf en plak vervolgens de 3M-montagebeugel op een geschikte positie aan de linkerkant van de helm. Druk 15 seconden aan om de lijm 24 uur te laten drogen. (Zoals hieronder weergegeven)


Opmerking: Hoewel de 3M-tapebeugel voor het gemak wordt meegeleverd, raadt LEXIN aan om de beugelmontage te gebruiken. De 3M-tapebeugel is een optie die u op eigen risico en verantwoordelijkheid kunt gebruiken. LEXIN aanvaardt geen enkele verantwoordelijkheid voor het gebruik ervan.

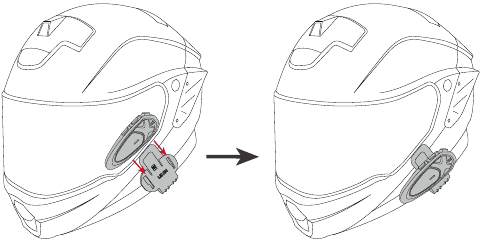

De unit monteren

Lijn de vierkante kolom op de achterkant van de hoofdeenheid uit met het vierkante gat van de basis. Schuif de hoofdeenheid naar beneden op de beugel totdat deze stevig in het onderste deel van de beugel klikt. (Zoals weergegeven)

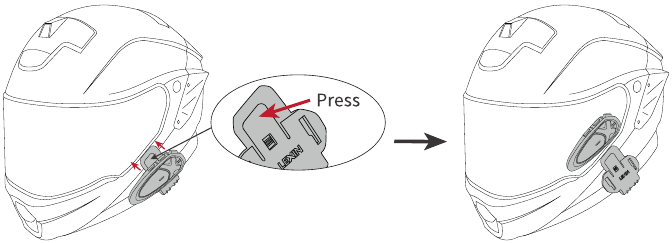

De unit verwijderen

Om de hoofdeenheid van de helm te verwijderen, moet u ervoor zorgen dat de headset niet is aangesloten op de hoofdeenheid en verwijder vervolgens de hoofdeenheid en de montagebeugel samen (zoals hieronder weergegeven)

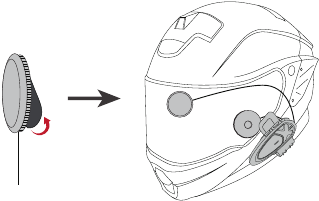

Luidsprekers installeren

Opmerking: De luidspreker met de kortere draad is voor het linkeroor en de luidspreker met de langere draad is voor het rechteroor. Dit zal ook de FM-radio-ontvangst verbeteren.

1. Trek de 3M-tape van de luidspreker eraf en plak deze in de binnenvoering van de helm.
2. Duw de luidsprekers stevig tegen de klittenbandpads. Als de helm diepe oorpockets heeft, kunt u de meegeleverde afstandhouders gebruiken om de luidsprekers dichterbij te brengen.
3. Verberg de draden tussen de helmliner en de schaal.(Zoals hieronder weergegeven)


Opmerking: We zijn uitgerust met extra luidsprekerpads. Er kunnen helmen zijn met diepe luidsprekerzakken, dus u kunt de extra luidsprekerpads toevoegen om de dikte van de luidsprekers te vergroten om de luidsprekers dichter bij uw oren te brengen.

Microfoon installeren

Opmerking: De knopmicrofoon en de boommicrofoon kunnen worden verwisseld tussen integraalhelmen of open helmen. De keuze tussen de twee is gebaseerd op uw voorkeur en wat het beste in de helm(en) past.

Integraalhelm/knopmicrofoon

1. Zoek een plaats in het midden van het mondgedeelte van de helm om de helft van de klittenbandpad van de microfoon te installeren en te bevestigen.
2. Bevestig de knopmicrofoon aan de bevestigde klittenband.
3. Sluit het aan op de hoofdtelefoonaansluiting vanaf links.

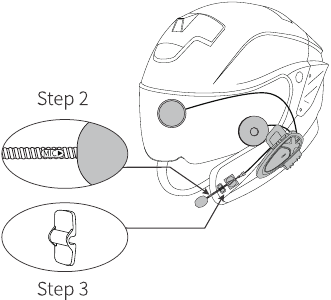

Open helm/boommicrofoon

1. Bevestig de ene helft van de klittenbandpad aan de basis van de microfoon en de andere helft aan de binnenkant van de helmonderpadding.
2. Pas de richting van de microfoon zo aan dat het driehoekige merkteken naar uw mond wijst.
3. Gebruik de boommicrofoonhouder voor extra ondersteuning van de microfoon indien nodig. (Zoals links weergegeven)

De patroonomhulling vervangen

1. Verwijder de oude patroonomhulling van de unit;
2. Scheur de 3M-tape van de nieuwe patroonomhulling;
3. Bevestig de patroonomhulling aan de unit.

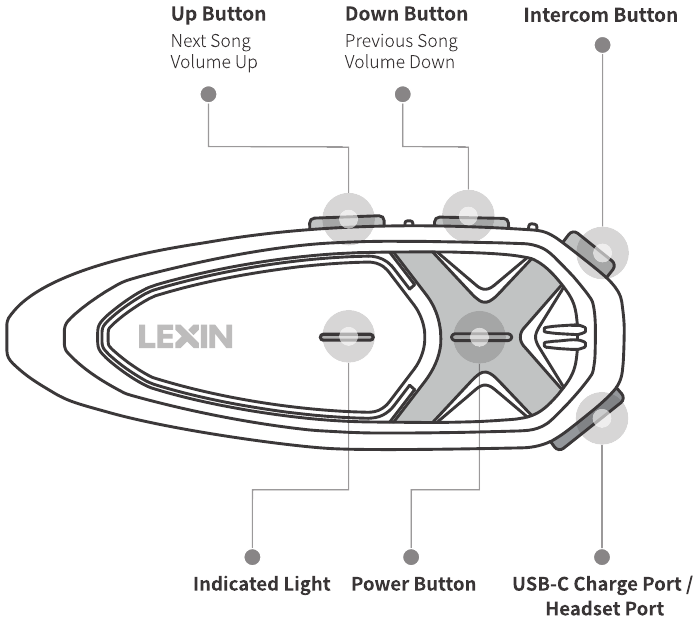

Algemene bedieningsinstructies

Aan/uitzetten

Aanzetten: Houd de aan/uit-knop 1 seconde ingedrukt.
De led knippert blauw. Stemprompt "Power On" (Aanzetten) en de huidige batterijduur.
Uitzetten: Houd de aan/uit-knop 1 seconde ingedrukt.
De led knippert rood. Stemprompt "Power Off" (Uitzetten).

Batterij opladen

Sluit de USB-C-kabel aan op de USB-C-poort om op te laden via een DC 5V-voeding, zoals een oplader voor een mobiele telefoon, een computer, een laptop of een powerbank, enz. De led wordt rood tijdens het opladen en wordt blauw wanneer de hoofdeenheid volledig is opgeladen. Het duurt ongeveer 2,5 uur om volledig op te laden.

Prompt batterijduur: In de stand-bymodus dubbelklikt u op de omhoog-knop, de GTX geeft de huidige batterijduur weer.
Er wordt een van de vijf niveaus weergegeven: 100%, 80%, 50%, 30%, LOW (LAAG).

Opmerking: wanneer de batterijcapaciteit lager is dan 30%, geeft het apparaat u elke 20 minuten een melding totdat het apparaat wordt uitgeschakeld. Dit geeft aan dat er nog ongeveer 1-1,5 uur gebruik over is.

De unit koppelen met Bluetooth-apparaten

Opmerking: een enkele GTX kan tegelijkertijd met twee mobiele telefoons en een ander Bluetooth-apparaat verbinding maken. Het kan automatisch verbinding maken met uw laatst gekoppelde apparaat zolang Bluetooth is ingeschakeld of in de stand-bymodus zonder dat er verbinding is met apparaten.

Telefoon koppelen

1. Houd, terwijl de unit is uitgeschakeld, de aan/uit-knop 5 seconden ingedrukt totdat de led rood en blauw knippert, om de koppelmodus te activeren.
2. Ga naar de Bluetooth-instellingen op uw telefoon, selecteer "GTX". Sommige mobiele telefoons hebben mogelijk een pincode nodig. Voer "0000" in voor de pincode indien vereist.
3. Bevestig in uw telefoon of het koppelen is voltooid.

Opmerking: de led knippert blauw en de stem meldt dat het koppelen is gelukt, wat aangeeft dat de verbinding is voltooid.

Bluetooth GPS-navigatie koppelen

1. Houd, terwijl het apparaat is uitgeschakeld, de aan/uit-knop ongeveer 5 seconden ingedrukt totdat het led-lampje afwisselend blauw en rood knippert, het apparaat geeft de melding "pairing" (koppelen) om de koppelmodus te activeren. Wanneer het koppelen is voltooid, knippert het indicatielampje blauw en geeft de stem de melding "pairing successful" (koppelen is gelukt).
2. Volg de koppelingsinstructies voor uw specifieke GPS-navigatie om verbinding te maken met de GTX.

Opmerking: u kunt naar het geluid van de GPS-navigatie luisteren zodra het apparaat is gekoppeld.

Telefoongesprekken

Telefoongesprek beantwoorden: Klik op de aan/uit-knop om een telefoongesprek te beantwoorden.
Gesprek beëindigen: Klik op de aan/uit-knop om het gesprek te beëindigen.
Telefoongesprek weigeren: Dubbelklik op de aan/uit-knop om het inkomende telefoongesprek te weigeren.
Het tweede gesprek beantwoorden: Wanneer de telefoon in gesprek is en er een tweede gesprek binnenkomt, klikt u op de Intercom Button (intercomknop) om te beantwoorden.
Het tweede gesprek weigeren: Wanneer de telefoon in gesprek is en er een tweede gesprek binnenkomt, dubbelklikt u op de Intercom Button (intercomknop) om te weigeren.
Spraakgestuurd bellen: Terwijl het apparaat is gekoppeld met uw telefoon, dubbelklikt u op de aan/uit-knop om Siri of S-Voice te activeren. Spreek de naam uit uw telefoonlijst uit om te bellen.
Automatisch beantwoorden vooraf instellen aan/uit: Houd in de stand-bymodus de volume omhoog-knop ongeveer 6 seconden ingedrukt, het blauwe lampje knippert snel drie keer, wat aangeeft dat automatisch beantwoorden is ingeschakeld.
Houd in de stand-bymodus de volume omhoog-knop ongeveer 6 seconden ingedrukt, het rode lampje knippert snel drie keer, wat aangeeft dat automatisch beantwoorden is uitgeschakeld.
Automatisch telefoongesprek beantwoorden: Wanneer de automatische antwoordmodus is ingeschakeld, worden inkomende oproepen na 12 seconden beantwoord als niemand de telefoon opneemt.

Opmerking: de standaardinstelling is om het automatisch beantwoorden uit te schakelen. Na het voltooien van de automatische antwoordinstelling, wordt de instelling in het geheugen opgeslagen, dus de volgende keer dat u het apparaat inschakelt, hoeft u het niet opnieuw in te stellen.

Muziek- en volumeregeling

Volumeregeling

Klik op de omhoog/omlaag-knop om het volume aan te passen.

Opmerking: in de muziekweergavestatus/GPS-navigatiestatus/lntercom-status, wanneer twee audio's tegelijkertijd worden uitgevoerd, past u het volume aan om het uitvoervolume van de twee audiosignalen tegelijkertijd te regelen.
Als u slechts een van de audio's wilt regelen, werkt het goed om een van de audio-uitgangen te pauzeren en het volume van een andere audio aan te passen.
(Als u bijvoorbeeld tegelijkertijd naar muziek luistert en via de intercom praat wanneer u de audio aanpast, neemt de audio van de intercom en muziek tegelijkertijd toe of af. Als u alleen het intercomvolume hoeft aan te passen, moet u de muziek pauzeren. Als u alleen het muziekvolume hoeft aan te passen, moet u eerst de intercom verlaten.)
Opmerking: individuele audio-aanpassing is niet beschikbaar voor telefoon en intercom die tegelijkertijd werken.

Afspelen/Pauzeren

Klik, terwijl het apparaat is ingeschakeld, op de aan/uit-knop om een nummer af te spelen.
Wanneer de muziek wordt afgespeeld, klikt u op de aan/uit-knop om te pauzeren.

Opmerking: in meerdere audiomodi (wanneer u tegelijkertijd via de intercom praat en muziek afspeelt), moet u dubbelklikken op de aan/uit-knop om de muziek te pauzeren.

Nummer wijzigen

Wanneer de muziek wordt afgespeeld, dubbelklikt u op de omhoog-knop voor het volgende nummer, dubbelklikt u op de omlaag-knop voor het vorige nummer.

Meerdere audiofuncties in-/uitschakelen

Houd in de stand-by stand de omlaag-knop ongeveer zes seconden ingedrukt om de meerdere audiofuncties te activeren/deactiveren.

Opmerking:

1. De standaardinstelling is om de meerdere audiofuncties te deactiveren. U moet alles opnieuw instellen tijdens het gebruik.
2. De meerdere audiofuncties ondersteunen alleen het gebruik van een 2-weg intercom. Het is onbruikbaar in meer dan twee manieren intercom.

Bluetooth-apparaat koppelen en verbinden

GTX Bluetooth-headsets zijn in staat tot full-duplex Bluetooth-intercomgesprekken, een vooraf gekoppelde interne intercomgroep, verdeeld in een 4-weg intercommodus en een multi-weg intercommodus, een multi-weg intercommodus kan maximaal 10 rijders met elkaar verbinden.

Opmerking: vóór het koppelen van de Bluetooth-groepsintercom moeten de apparaten zich in dezelfde modus bevinden (vierweg intercommodus of multi-weg intercommodus). Als de apparaten zich niet in dezelfde modus bevinden, kunnen ze niet worden gekoppeld.

Bluetooth-koppelingsrecord wissen

Houd de omhoog-knop en de omlaag-knop tegelijkertijd 2 seconden ingedrukt. Het indicatielampje knippert rood.

Telkens wanneer u het GTX-apparaat inschakelt, is de standaardinstelling de 4-weg intercommodus, en om over te schakelen naar de multi-weg intercommodus die voor meer dan vijf rijders is (inclusief vijf rijders), moet u in de stand-by stand de omlaag-knop ongeveer 6 seconden ingedrukt houden, er klinkt een pieptoon en het indicatielampje knippert tegelijkertijd snel rood. Er is geen geheugenfunctie voor deze bewerking, de standaard 4-weg intercommodus wordt telkens gebruikt wanneer u het apparaat inschakelt, en u moet de omlaag-knop ongeveer 6 seconden ingedrukt houden om het elke keer naar de multi-weg intercommodus te schakelen wanneer u het nodig hebt.

Opmerking: voordat u units koppelt voor communicatie vóór het rijden, raden we ten zeerste aan om bestaande verbindingen van de unit te wissen. Om bestaande verbindingen te wissen, houdt u de omhoog-knop en de omlaag-knop tegelijkertijd 2 seconden ingedrukt. Het indicatielampje knippert rood, alle eerdere verbindingen worden van de unit gewist.

Opmerking: wanneer 3-10 units zijn gekoppeld, kunnen vanwege de verbindingsbeperking slechts twee van de units verbinding maken met de mobiele telefoon, de andere units kunnen geen verbinding maken met de mobiele telefoon.

2-4 manieren om een apparaat te koppelen en te verbinden

De volgende koppelingshandelingen zijn van toepassing op Bluetooth-groepskoppelingspartijen van 2-4.

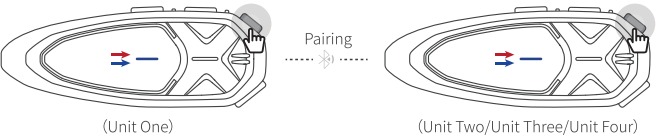

Houd in de stand-bymodus de Intercom Button (intercomknop) op alle units ingedrukt totdat de led snel rood en blauw knippert. Stemmelding "pairing" (koppelen).

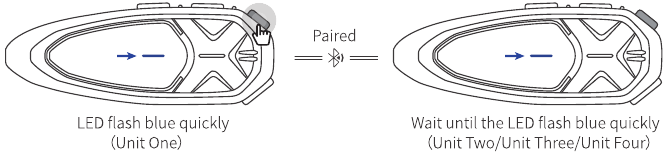

Klik op de Intercom Button (intercomknop) op de eerste unit om naar andere units te zoeken, de stem meldt "searching" (zoeken), en het led-lampje knippert snel blauw en de eerste unit meldt "pairing successful" (koppelen is gelukt), vervolgens melden de andere units "searching" (zoeken), en ongeveer 6 seconden later melden ze "pairing successful" (koppelen is gelukt).
Zodra het koppelen is voltooid, knippert de led langzaam blauw op alle units.

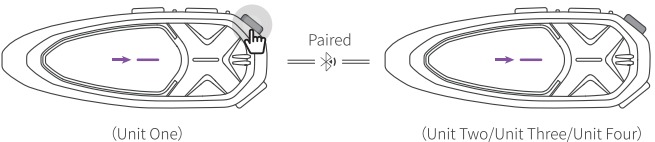

Start het intercomgesprek:
Zodra het koppelen is gelukt, klikt u op de Intercom Button (intercomknop) op een van de units om een intercomgesprek te starten. In de intercommodus knippert het led-lampje van alle verbonden units paars.

Het intercomgesprek verlaten:
Klik op de aan/uit-knop op een van deze units om het apparaat tijdelijk de huidige intercom te laten verbreken. Klik opnieuw op de intercomknop op een van deze units om het intercomgesprek te hervatten.

Opmerking: dubbelklik op de omhoog-knop om de Bluetooth-koppelingsmodus te verlaten. Het apparaat keert terug naar de stand-bymodus.

5-10 manieren om een apparaat te koppelen en te verbinden

Telkens wanneer u het GTX-apparaat inschakelt, is de standaardinstelling de 4-weg intercommodus, en om over te schakelen naar de multi-weg intercommodus die voor meer dan vijf rijders is (inclusief vijf rijders), moet u in de stand-by stand de omlaag-knop ongeveer 6 seconden ingedrukt houden, er klinkt een pieptoon en het indicatielampje knippert tegelijkertijd snel rood. Er is geen geheugenfunctie voor deze bewerking, de standaard 4-weg intercommodus wordt telkens gebruikt wanneer u het apparaat inschakelt, en u moet de omlaag-knop ongeveer 6 seconden ingedrukt houden om het elke keer naar de multi-weg intercommodus te schakelen wanneer u het nodig hebt.

De volgende koppelingshandelingen zijn van toepassing op Bluetooth-groepskoppelingspartijen van 5-10.

Opmerking: vóór het koppelen van de Bluetooth-groepsintercom moeten de apparaten zich in dezelfde modus bevinden (vierweg intercommodus of multi-weg intercommodus). Als de apparaten zich niet in dezelfde modus bevinden, kunnen ze niet worden gekoppeld.

Om de 5-10 manieren intercommodus te activeren, houdt u in de stand-bymodus de omlaag-knop 6 seconden ingedrukt totdat de led rood knippert op ALLE units.

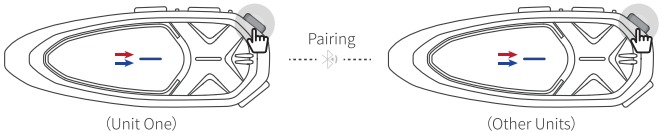

Houd in de 5-10 manieren intercommodus de Intercom Button (intercomknop) ingedrukt totdat de led snel rood en blauw knippert. Stemmelding "pairing" (koppelen).

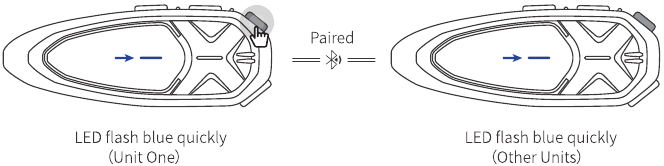

Klik op de Intercom Button (intercomknop) op de eerste unit om naar andere units te zoeken, de stem meldt "searching" (zoeken), en het led-lampje knippert snel blauw en de eerste unit meldt "pairing successful" (koppelen is gelukt), vervolgens melden de andere units "searching" (zoeken), en ongeveer 6 seconden later melden ze "pairing successful" (koppelen is gelukt).
Zodra het koppelen is voltooid, knippert de led langzaam blauw op alle units.

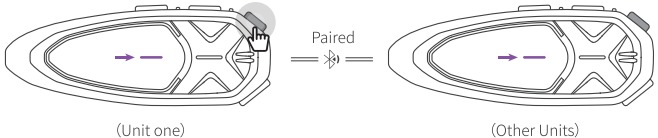

Start het intercomgesprek:
Zodra het koppelen is gelukt, klikt u op de Intercom Button (intercomknop) op een van de units om een intercomgesprek te starten. In de intercommodus knippert het led-lampje van alle verbonden units paars.

Het intercomgesprek verlaten:
Klik op de aan/uit-knop op een van deze units om het apparaat tijdelijk de huidige intercom te laten verbreken. Klik opnieuw op de intercomknop op een van deze units om het intercomgesprek te hervatten.

Opmerking: dubbelklik op de omhoog-knop om de Bluetooth-koppelingsmodus te verlaten. Het apparaat keert terug naar de stand-bymodus.

Universeel koppelen

Koppelen met een andere Bluetooth-intercomheadset

1. Houd, terwijl het apparaat is ingeschakeld, de GTX-intercom 1 seconde ingedrukt, het indicatielampje knippert afwisselend blauw en rood, de stem geeft de melding "pairing" (koppelen).
2. Volg de koppelingsinstructies van uw andere Bluetooth-apparaat om de koppelingsmodus te activeren.
3. Klik op de Intercom Button (intercomknop) op GTX naar het andere apparaat, het led-lampje knippert blauw en de stem meldt zoeken.
4. Nadat het koppelen is voltooid, knippert het led-lampje blauw en geeft de stem de melding "pairing successful" (koppelen is gelukt)
5. Dubbelklik op de Intercom Button (intercomknop) om het intercomgesprek te starten. Het led-lampje knippert paars.
6. Klik in de intercomconferentie op de aan/uit-knop om het intercomgesprek te beëindigen.

Opmerking: de functie voor meerdere audio's kan niet worden gebruikt bij het gebruik van universeel koppelen.

Onderhoud en verzorging

De GTX moet met zorg worden behandeld en de volgende suggesties helpen uw garantie te behouden:

• Gebruik of bewaar het apparaat niet in stoffige of vuile omgevingen. Bewegende onderdelen en elektronische componenten kunnen beschadigd raken.
• Bewaar het apparaat niet in gebieden met hoge temperaturen. Hoge temperaturen kunnen de levensduur van elektronische apparaten verkorten, batterijen beschadigen en bepaalde plastics kromtrekken of smelten.
• Bewaar het apparaat niet in gebieden met koude temperaturen. Wanneer het apparaat terugkeert naar zijn gemiddelde temperatuur, kan er vocht ontstaan dat elektronische printplaten kan beschadigen.
• Probeer niet de GTX-behuizing te openen.
• Laat het apparaat niet vallen en stoot er niet tegen. Ruwe behandeling kan interne printplaten en fijne mechanica breken.
• Gebruik geen agressieve chemicaliën, reinigingsmiddelen of sterke schoonmaakmiddelen om het apparaat schoon te maken.
• Beschilder het apparaat niet. Verf kan de bewegende onderdelen verstoppen en een goede werking verhinderen. Deze suggesties zijn in gelijke mate van toepassing op de headset, de hoofdeenheid, de luidsprekermicrofoon-klemunit en de oplader.

Bekijk de instructievideo online
Abonneer u op ons YouTube-kanaal @lexinmoto en zoek naar "GTX"-instructievideo's.

Lexin Electronics Inc.
1 (800) 380 - 8428
www.lexin-moto.com

Gedekt door 2 jaar garantie
Voor technische ondersteuning:
tech@lexinmotorcycle.com

@lexinmoto
