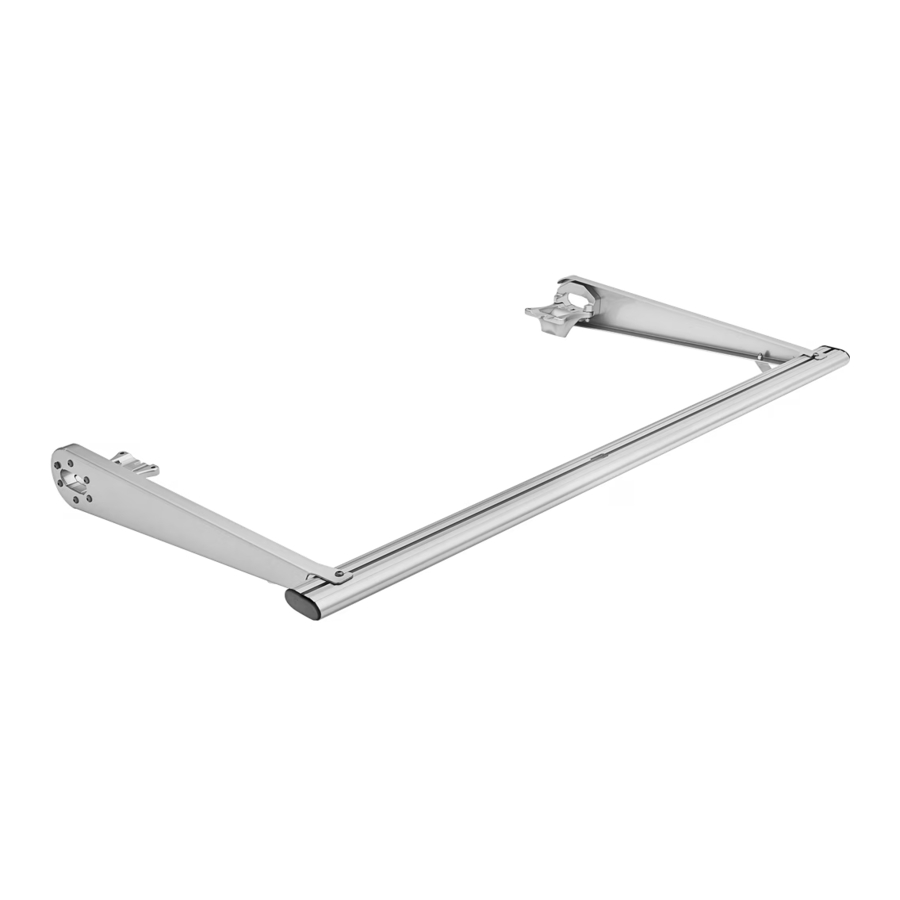

Thule TracRac Handleiding

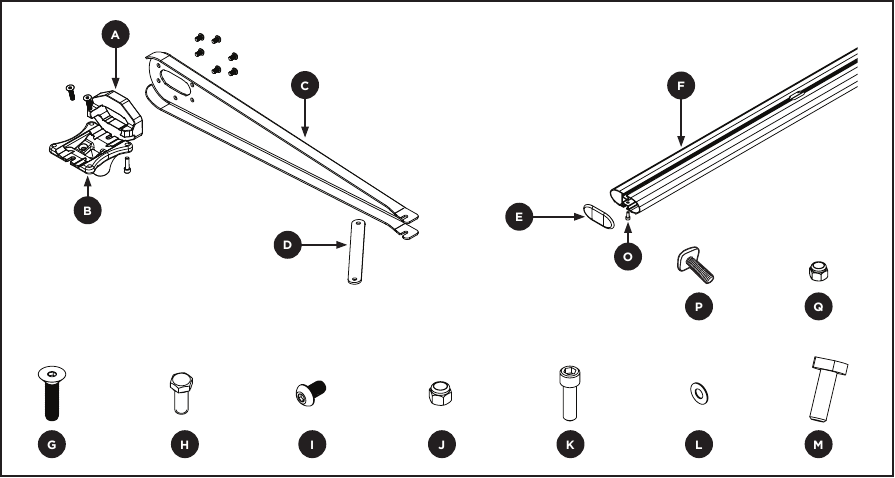

ONDERDELEN INBEGREPEN

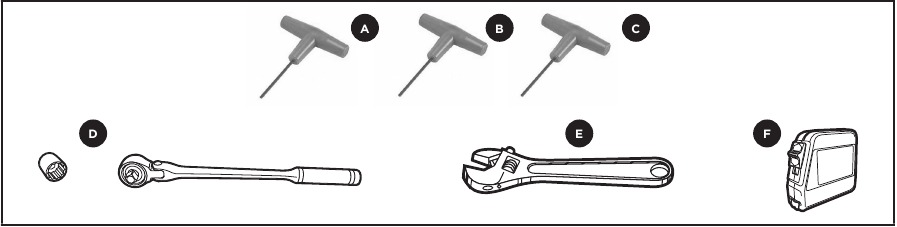

BENODIGDE GEREEDSCHAPPEN

*Een inbussleutel met een T-handvat is het beste **Gebruik alstublieft geen slagschroevendraaier - een typische 12-18 volt boormachine is geschikt.

GEREEDSCHAPPEN DIE HET GEMAKKELIJK MAKEN

**gebruik alstublieft geen slagschroevendraaier - een typische 12-18 volt boormachine is geschikt

INSTALLATIE TIPS

Bij het installeren van de Cantilever op een Thule TracRac, is het het gemakkelijkst om eerst beide bovenste rekken op de basisrails te installeren (met de cantilever zadels op het voorste rek). Zodra de rekken zijn gemonteerd, schuift u het voorste rek naar de achterkant van de laadbak en dit zorgt voor een stabiel platform om de cantilever en dwarsbalk te installeren.

GEBRUIK

1. De cantilever verlenging zal de laadcapaciteit van uw Thule TracRac niet verhogen. De belasting moet gelijkmatig verdeeld worden over de twee dwarsbalken van de bovenste rekken. De cantilever verlenging is bedoeld om de cabine te beschermen tegen lange, niet-rigide materialen.
2. Het overbelasten van uw cantilever verlenging kan het Thule TracRac systeem van uw truck beschadigen. Het vervoeren van zware lasten over ruwe wegen met overmatige snelheid kan het systeem beschadigen. Wees te allen tijde voorzichtig en gebruik uw gezonde verstand.
3. Als de ruimte tussen de onderkant van de cantilever verlengingsdwarsbalk en het dak van uw truck minder dan 2" is, installeer de verlenging dan niet. Uw truck kan schade oplopen.

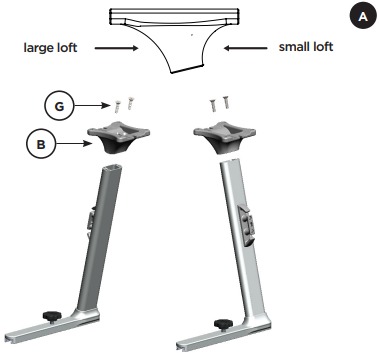

RECHTOPSTAANDE MONTAGE

1. Bevestig het cantilever zadel (B) op de Thule TracRac staander met behulp van (2) 3/8" FHCS (G). Draai de bouten vast tot 43 Nm met een 7/32" inbussleutel. Zie afbeelding A


OPMERKING: Als u de Cantilever installeert nadat u een Thule TracRac systeem volledig hebt geïnstalleerd, reinig dan de Lock-Tight van de schroefdraad met een staalborstel. Overtollige onderdelen kunnen niet worden geretourneerd en moeten worden bewaard voor het geval de eigenaar besluit het systeem opnieuw te configureren.

OPMERKING: Raadpleeg afbeelding A om ervoor te zorgen dat het zadel correct is georiënteerd. De kleine loft van het zadel moet naar de schoen wijzen. Zie afbeelding B

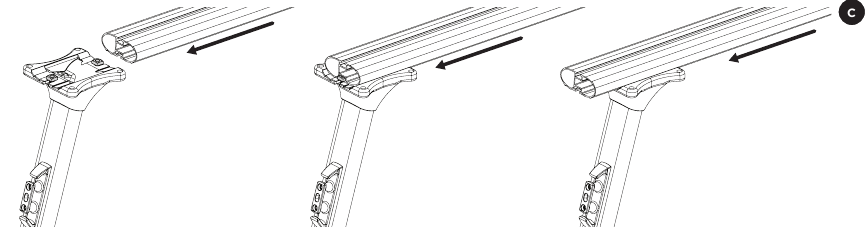

DWARSBALKMONTAGE

1. Bevestig de dwarsbalk (F) aan de cantilever zadels (B) - Raadpleeg de instructies in de instructiehandleiding van de bovenste rekken voor het bevestigen van de dwarsbalk, het vastbinden en de eindkap montage. Zie afbeelding C


ARM- EN NAAFMONTAGE

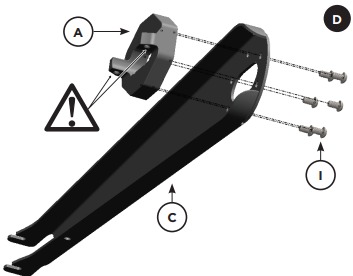

1. Bevestig de zadelnaaf (A) aan de cantilever arm (C). Let op de richting van het zadel ten opzichte van de cantilever arm zoals aangegeven in afbeelding D
   OPMERKING: De schroefdraadgaten moeten naar de grond wijzen wanneer ze zijn geïnstalleerd.

2. Steek elk van de BHCS (I) met de hand in en draai ze vervolgens vast met een 7/32" inbussleutel. Draai ze vast tot 18 Nm in een stervormig patroon. Zie afbeelding E. Herhaal dit voor de andere montage.

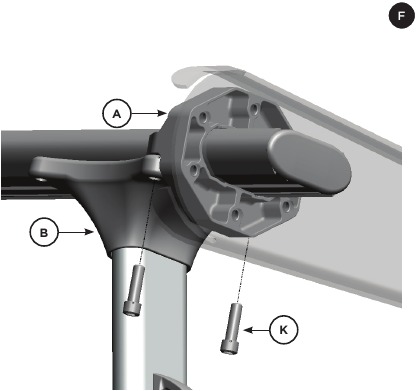

CANTILEVER NAAR DWARSBALKMONTAGE

1. Schuif de cantilever montage op de dwarsbalk. De zadelnaaf (A) moet aan de binnenkant zitten, zodat het schroefdraadgedeelte overeenkomt met de doorlopende gaten van het zadel. Herhaal dit aan de andere kant.
2. Bevestig de zadelnaaf (A) aan de zadels (B) met behulp van 2 van de SHCS 3/8-16X1-1/4 SS (K). Draai vast tot 22 Nm met een 3/8" inbussleutel. Zie afbeelding F


VOORSTE DWARSBALKMONTAGE

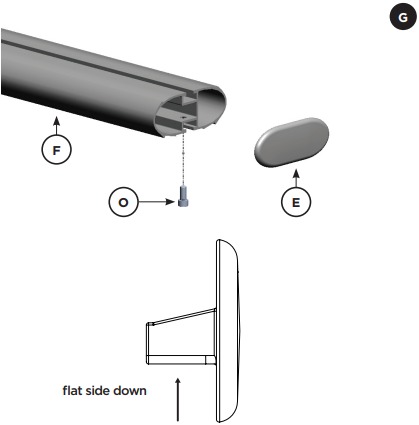

1. Monteer de dwarsbalk. Steek 2 T-bouten (M) in de bovenkant van de dwarsbalk (F) (één aan elk uiteinde) en 4 T-bouten (M) in de onderkant van de dwarsbalk (F) (twee aan elk uiteinde). Steek de eindkappen (E) in de uiteinden van de dwarsbalk (F) en bout ze vast met de M6-1x14mm (O). Draai vast met de 3/16" inbussleutel. Zie afbeelding G.


OPMERKING: De oriëntatie van de eindkap (E) ten opzichte van de dwarsbalk (F).

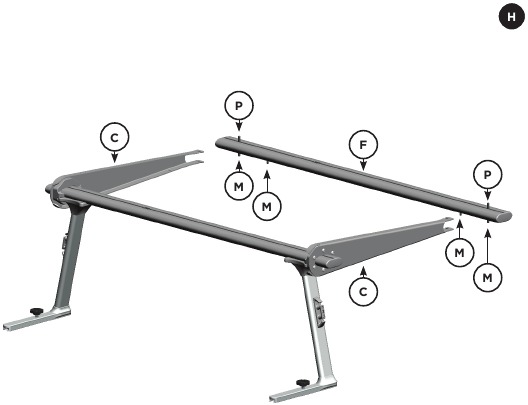

2. Steek de dwarsbalk (F) in de kanalen van de cantilever armen (C). Zie afbeelding H. Lijn de T-bouten (M, P) uit onder de sleuven in de cantilever arm (C) en bout de dwarsbalken (F) aan de cantilever armen (C) met behulp van de zelfborgende moeren (J, Q). Draai vast tot 18 Nm.


OPMERKING: Zorg ervoor dat de dwarsbalk (F) gecentreerd is ten opzichte van de cantilever armen (C) en de andere twee dwarsbalken.

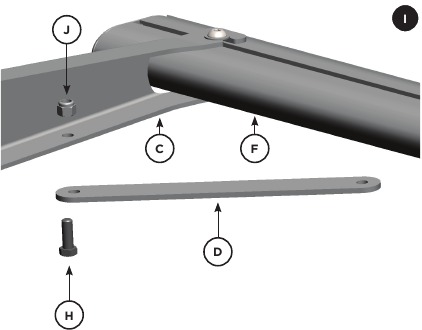

HOEKSTEUNINSTALLATIE

Zie afbeelding I

1. Bevestig de aluminium hoeksteun (D) aan de cantilever arm (C) met behulp van een 3/8"-16 x 1" HHCS (H) en 3/8-16 zelfborgende moer (J). Draai vast met een 9/16" dop tot 19 Nm.
2. Bevestig het tegenoverliggende uiteinde aan de resterende T-bout (M) in de dwarsbalk (F) en de borgmoer (J). Draai vast tot 18 Nm. Herhaal dit aan de tegenoverliggende kant.
3. Draai alle hardware vast.

RICHTLIJNEN THULE IMPERIAL

Bij het gebruik van Thule lastdragers en accessoires dient de gebruiker de voorzorgsmaatregelen te begrijpen. De onderstaande punten helpen u bij het gebruik van het imperialsysteem en bevorderen de veiligheid.

• Gebruik voor een goede pasvorm en veiligheid alleen het aanbevolen imperiaal of accessoire zoals vermeld in de huidige Thule Fit Guide. Ga er niet van uit dat een imperiaal past, controleer altijd de huidige Fit Guide bij het verkrijgen van een nieuw voertuig.
• De maximale belasting die in de montage-instructies is gespecificeerd, mag niet worden overschreden. Deze limiet is echter altijd ondergeschikt aan de maximale belasting die wordt aanbevolen door de fabrikant van de auto zelf. Het is altijd de lagere maximale aanbevolen belasting die van toepassing is. Max dakbelasting = gewicht lastdrager + eventuele gemonteerde accessoires + het gewicht van de lading zelf.
• Zorg er altijd voor dat alle deuren open zijn bij het monteren van een dakimperialsysteem. Zorg ervoor dat alle knoppen, bouten, schroeven, riemen en sloten stevig zijn bevestigd, vastgedraaid en vergrendeld voor elke rit. Knoppen, bouten, schroeven, riemen en sloten moeten periodiek worden gecontroleerd op tekenen van slijtage, corrosie en vermoeidheid. Controleer uw lading bij stops tijdens de reis om de continue bevestigingsbeveiliging te garanderen.
• Controleer de lokale en nationale wetten die de uitsteek van objecten buiten de omtrek van een voertuig regelen. Houd rekening met de breedte en hoogte van uw lading, aangezien takken, bruggen en parkeergarages met lage doorrijhoogte van invloed kunnen zijn op de lading. Alle ladingen hebben invloed op het rijgedrag van het voertuig. Rijd nooit met een slot, knop of imperiaal in een open of ontgrendelde positie. Alle lange ladingen, zoals maar niet beperkt tot zeilplanken, surfplanken, kajaks, kano's en hout, moeten voor en achter aan de bumpers of sleepogen van het voertuig worden vastgebonden.
• Verwijder uw Thule imperiaal en accessoires wanneer ze niet in gebruik zijn en voordat u een automatische wasstraat ingaat.
• Alle sloten moeten periodiek worden gedraaid en verplaatst om een soepele werking te garanderen. Gebruik grafiet of droog smeermiddel om dit te helpen. Thule sloten zijn ontworpen om vandalisme en diefstal te ontmoedigen, maar mogen niet als diefstalbestendig worden beschouwd. Verwijder waardevolle spullen als uw voertuig voor langere tijd onbeheerd wordt achtergelaten. Plaats minstens één sleutel in het dashboardkastje.
• Voor de veiligheid van uw voertuig en het imperialsysteem, gehoorzaam alle aangegeven snelheidslimieten en verkeerswaarschuwingen. Pas uw snelheid aan de omstandigheden van de weg en de vervoerde lading aan.
• Gebruik Thule lastdragers en accessoires niet voor andere doeleinden dan waarvoor ze zijn ontworpen. Overschrijd hun laadvermogen niet. Het niet opvolgen van deze richtlijnen of de productinstructies maakt de garantie ongeldig.
• Alle ladingen moeten worden vastgezet met behulp van de meegeleverde riemen.
• Raadpleeg uw Thule dealer als u vragen heeft over de werking en de limieten van Thule producten. Lees alle instructies en garantie-informatie zorgvuldig door.
• Niet voor gebruik op aanhangwagens of gesleepte voertuigen.
• Niet voor off-road gebruik.
• Houd fietsbanden uit de buurt van hete uitlaat.

WAARSCHUWINGEN / BEPERKINGEN

• Installeer onderdelen zoals weergegeven op de afbeeldingen.
• Het vervoeren van zware lasten over ruwe wegen met overmatige snelheid kan het systeem beschadigen. Te allen tijde moet een goed oordeel worden gevormd.

Registreer online op www.thule.com/warranty

Thule Inc. • 42 Silvermine Road • Seymour, CT 06483
Thule Canada Inc. • 710 Bernard • Granby QC J2J 0H6
Noord-Amerikaanse klantenservice: Tolvrij 800-238-2388 / Fax 450-777-3615 • www.thule.com
