Anker SOLIX Solarbank 2 E1600 Plus handleiding

Systeemontwerp

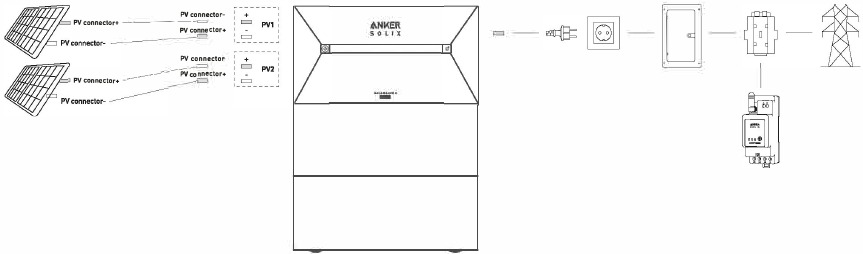

Dit diagram toont het primaire systeem voor de fotovoltaïsche energiecyclus in het hele huis, met Anker SOLIX Solarbank 2 E1600 Plus geïnstalleerd als de belangrijkste serviceapparatuur.

Opmerking: Anker SOLIX Smart Meter en Anker SOLIX BP1600 Expansion Battery kunnen optioneel worden aangeschaft.

Optionele accessoires:

• Anker SOLIX BP1600 Expansion Battery
• Anker SOLIX Smart Meter

Uw product installeren

Pre-installatie instructies

Configuratiebeschrijving

• Eén Anker SOLIX Solarbank 2 E1600 Plus kan maximaal vijf Anker SOLIX BP1600 Expansion Battery-modules ondersteunen.
• Anker SOLIX Solarbank 2 E1600 Plus kan worden gebruikt met Anker SOLIX Smart Meter.

Omgevingseisen

• Plaats de modules niet in de buurt van een gebied dat is blootgesteld aan direct zonlicht, vuur of explosieve materialen.
• Zorg ervoor dat de locatie beschermd is tegen mogelijke gevaren, zoals overstromingen.
• De maximale werkhoogte is 4.000 m.

Veiligheidsinstructies

• Zorg ervoor dat de Solarbank 2 E1600 Plus is uitgeschakeld tijdens het hele verbindingsproces.
• De netaansluiting moet worden aangesloten op een stopcontact met aarding, anders bestaat er gevaar voor een elektrische schok. Als alternatief moet de behuizing worden geaard. Het aardingspunt wordt hieronder weergegeven.

• Meet de afstand. Reserveer voldoende ruimte voor warmteafvoer en veiligheidsisolatie.

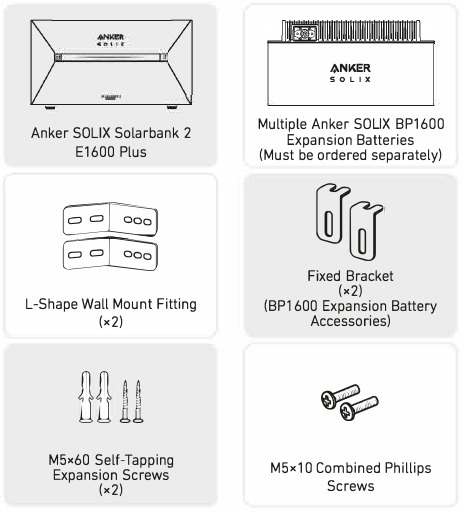

Wat u nodig hebt

De onderstaande stappen beschrijven de installatie van één Solarbank 2 E1600 Plus en twee Expansion Battery's als voorbeeld.

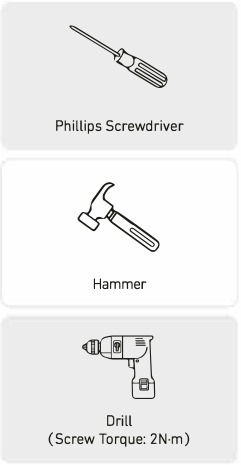

Opmerking: de volgende componenten zijn niet inbegrepen in dit pakket. Zorg ervoor dat ze klaar zijn voor installatie en elektrische aansluiting.

Installatie

1. Plaats één expansion battery op de vloer, 30 mm van de muur.

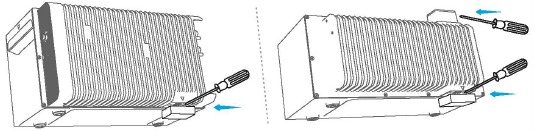

2. Gebruik een kruiskopschroevendraaier om de rubberen plug open te wrikken.
   Opmerking: wanneer u de onderste battery pack installeert of slechts één Solarbank, verwijder dan de onderste rubberen plug niet om waterschade te voorkomen

3. Stapel expansion batteries in volgorde met Solarbank bovenop door de twee overeenkomstige poorten in elkaar te steken.

4. Maak de L-vormige wandmontagefitting aan beide zijden van de eerste expansion battery onder Solarbank vast met behulp van gecombineerde M5x10 Phillips-schroeven.
   Opmerking: de L-vormige wandmontagefitting kan aan de voor- of achterkant worden gemonteerd.

5. Markeer de positie van de boorgaten aan beide zijden en gebruik een boor met een Φ boor van 8 en een diepte van 60 mm.

6. Gebruik een hamer om de plastic huls van de M5x60 zelftappende expansieschroef in het gat te tikken en gebruik vervolgens een kruiskopschroevendraaier om de M5x60 zelftappende schroef tegen de L-vormige wandmontagefitting vast te draaien.

7. Gebruik een kruiskopschroevendraaier om de M5•10 combinatie kruiskopschroeven tegen de L-vormige wandmontagefitting vast te draaien: bevestig vervolgens de vergrendelingsbeugel aan de expansion battery met behulp van de M5x10 gecombineerde Phillips-schroeven om de installatie te voltooien.


Elektrische aansluitingen

Kabels aansluiten

1. Sluit Solarbank aan op een stopcontact met behulp van de meegeleverde AC-kabel met Schuko-stekker (5 m).

2. Zoek de PV-connectorpoorten van uw zonnepanelen.

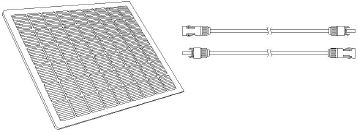

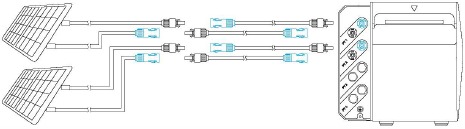

3. Sluit elke set PV-modules aan op elke set PV-ingangspoorten in Solarbank met behulp van de meegeleverde Anker SOLIX Solar Panel Extension Cable (3m).

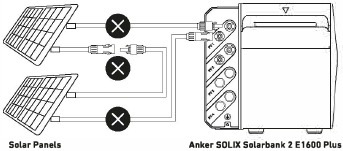

Opmerking: sluit nooit twee of meer componenten in serie aan, omdat hierdoor de ingangsspanning hoger wordt dan 60 V en de apparatuur beschadigd raakt.

Het apparaat inschakelen

1. Het eerste gebruik vereist de aansluiting van een zonnepaneel en een stopcontact.

2. Wanneer u het 's nachts gebruikt, kunt u de aan/uit-knop op de solarbank 4 seconden ingedrukt houden om deze in te schakelen, waardoor de netwerkkoppeling wordt ingeschakeld. Voltooi de netwerkkoppeling met de app binnen 30 minuten. Als de netwerkkoppeling niet binnen 30 minuten is voltooid, wordt Solarbank automatisch uitgeschakeld.


De app gebruiken

De app downloaden

Zoek naar "Anker" en download de app via de App Store of Google Play. Of scan de QR-code hieronder om naar de bijbehorende applicatiewinkel te gaan.

Accountregistratie

Regioselectie
Wanneer de app wordt gestart, gaat u naar de inlogpagina.
Houd er rekening mee dat de landregio MOET overeenkomen met waar u woont. Een onjuiste landregio kan ertoe leiden dat de apparaatverbinding mislukt.

Aanmelden/Inloggen
U kunt inloggen via een Anker-account, Amazon of Apple ID.
Als u geen Anker-account hebt, kunt u op [Sign Up] (Aanmelden) tikken om een account te registreren:
Bereid een e-mailadres voor voor het registratieproces. Wachtwoorden moeten 8-20 tekens bevatten met hoofdletters en kleine letters, cijfers en symbolen.

Initialisatie-instellingen

Netwerkconfiguratie

Zorg er voor de configuratie voor dat de netwerkverbinding goed werkt met een sterk Wi-Fi-signaal. Plaats het apparaat niet te ver van de router.

1. Als Solarbank is uitgeschakeld, houd dan de linkerknop op het apparaat 4 seconden ingedrukt om hem in te schakelen.

2. Druk op de rechterknop op het apparaat en schakel de Wi-Fi-modus in.
   • Wanneer het loT-lampje knippert, bevindt het apparaat zich in de configuratiemodus.
   • Als het apparaat Wi-Fi heeft geconfigureerd en je het wilt resetten, houd dan de loT-knop 7 seconden ingedrukt.

3. Houd het apparaat aan. Tik op [+] of [Add Device] (Apparaat toevoegen) in de rechterbovenhoek van de pagina Apparaten.

4. De Anker-app zoekt automatisch naar je Solarbank. Zodra het apparaat is gevonden, verschijnt het in de lijst.

   • Zorg ervoor dat de Bluetooth van je telefoon is ingeschakeld en dat de Anker-app toegang heeft tot Bluetooth en Wi-Fi.
   • Als je handmatig naar het apparaat wilt zoeken, tik je op [Balcony Solar System] in de rij "Add devices manually" (Apparaten handmatig toevoegen).
5. Nadat je Solarbank via Bluetooth hebt verbonden, kies je een Wi-Fi-netwerk voor het apparaat. Selecteer het Wi-Fi-netwerk in de lijst en voer het wachtwoord in.

   • Het apparaat ondersteunt alleen 2,4 GHz Wi-Fi.
   • Zorg ervoor dat het wachtwoord correct is.
6. Je Solarbank moet succesvol zijn geconfigureerd met het netwerk.
   Als het configuratieproces mislukt, volg dan de onderstaande tips:

   • Controleer of de Wi-Fi-router normaal werkt.
   • Plaats de router dichter bij het apparaat.
   • Zorg ervoor dat het Wi-Fi-wachtwoord correct is.

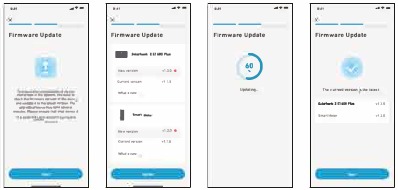

Firmware-update

Zorg ervoor dat al je apparaten Wi-Fi hebben geconfigureerd en een stabiele netwerkverbinding hebben.

1. Als er een belangrijke update is voor de firmware van Solarbank of Smart Meter, leidt de app je door het proces. Zorg ervoor dat je apparaten zijn ingeschakeld en verbonden met Wi-Fi voordat je gaat updaten.

2. Als er geen update vereist is, kun je deze stap overslaan.
   Opmerking: Updates kunnen enkele minuten duren. Wees geduldig. Als de update mislukt, controleer dan of je apparaten zijn geactiveerd en verbonden met Wi-Fi.

Initialisatie instelling vermogensmodus

1. Tik op [Create] (Creëren) om een systeem te creëren voor het eerder toegevoegde apparaat.

2. Je kunt in eerste instantie het energieplan van het systeem instellen met de volgende opties:

   • Self-Consumption (Zelfverbruik): Solarbank laadt en ontlaadt op intelligente wijze op basis van de real-time vraag naar stroom die nodig is voor huishoudelijke belastingen, bepaald door de Smart Meter.
   • Custom Mode (Aangepaste modus): Je kunt een schema instellen voor Solarbank om een vaste hoeveelheid stroom in je thuisbelasting te ontladen gedurende verschillende tijdsperioden, en extra energie wordt opgeslagen in Solarbank.
     Opmerking: De Self-Consumption-modus is alleen beschikbaar wanneer de Smart Meter aan het systeem is toegevoegd.


De slimme meter installeren

Installatie-instructies

• Gevaar voor elektrocutie. Montage/installatie van het apparaat op het elektriciteitsnet moet voorzichtig worden uitgevoerd door een gekwalificeerde elektricien.
• Gevaar voor elektrocutie. Zorg ervoor dat er geen spanning aanwezig is op de apparaataansluitingen voordat u een verbindingswijziging aanbrengt.
• Gebruik het apparaat alleen met een elektriciteitsnet en apparaten die voldoen aan alle toepasselijke voorschriften. Een kortsluiting in het elektriciteitsnet of een apparaat dat op het apparaat is aangesloten, kan het beschadigen.
• Sluit het apparaat niet aan op apparaten die de gegeven maximale belasting overschrijden.
• Sluit het apparaat alleen aan op de manier die in deze instructies wordt weergegeven. Elke andere methode kan schade en/of letsel veroorzaken.
• Installeer het apparaat niet op een plaats waar het nat kan worden.
• AANBEVELING: Sluit het apparaat aan met behulp van massieve enkeladerige kabels met verhoogde isolatiehittebestendigheid van minimaal PVC T105°C (221°F). Voordat u begint met de montage/installatie van het apparaat, controleert u of de stroomonderbrekers zijn uitgeschakeld en er geen spanning van hun aansluitingen komt. Dit kan worden gedaan met een fasetester of multimeter. Wanneer u zeker weet dat er geen spanning is, kunt u doorgaan met het aansluiten van de kabels. Volg het onderstaande diagram om de stroomtransformatoren CT L1 rond de fase L1-kabel naar de belasting(en), CT L2 rond de fase L2-kabel naar de belasting(en) en CT L3 rond de fase L3-kabel naar de belasting(en) te installeren. Monteer het apparaat op de DIN-rail. Steek de kabels van de CT L1, CT L2 en CT L3 in respectievelijk de apparaat L1-, L2- en L3-ingangsconnectoren.

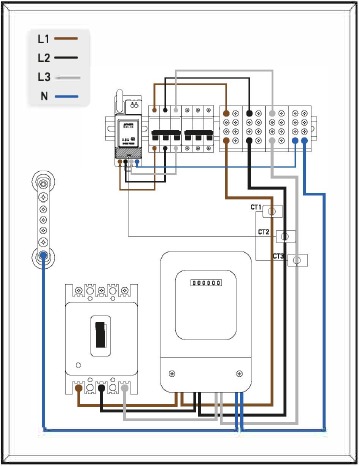

• Monteer stroomonderbrekers in overeenstemming met uw lokale voorschriften en sluit fase L1-, fase L2- en fase L3-kabels via deze aan op respectievelijk de apparaat L 1-, L2- en L3-ingangen. Sluit de neutrale kabel aan op de N-ingang. Het apparaat wordt gevoed via de L 1-, L2-, L3-ingang. Zorg ervoor dat u alle aansluitingen correct hebt gemaakt en schakel vervolgens de stroomonderbrekers in.

Laat kinderen niet met de knoppen/schakelaar spelen die op het apparaat zijn aangesloten. Houd de apparaten voor afstandsbediening van Anker SOLIX-producten uit de buurt van kinderen.

Kabels aansluiten

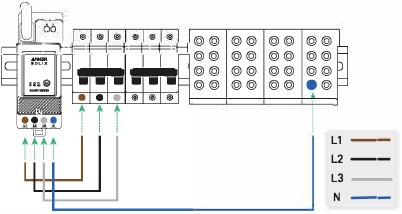

Zie het bovenstaande diagram.

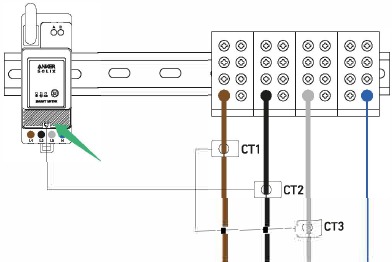

Klik de CT vast aan de fasekabels aan de huishoudkant. De kabels zijn dik en de specificaties voor de huishoudkant L1/L2/L3 zijn 63A met een maximum van 100A.

Opmerking:

• Installeer een spanningskabel (apart verkrijgbaar).
• Een driefasige slimme meter kan worden gebruikt als een enkelfasige slimme meter.

1. Identificeer eerst de invoerfasen. Onder normale omstandigheden is de bruine fase de stroomvoerende draad L 1, de zwarte fase de stroomvoerende draad L2, de grijze fase de stroomvoerende draad L3 en de blauwe fase de nuldraad N.
   L1
   L2
   L3
   L4

2. Schakel de stroom uit om er zeker van te zijn dat er geen risico op elektrische schokken is.

3. Draag isolerende handschoenen (verstrekt door de gebruiker) en haal de slimme meter en de CT (stroomtransformator) uit de verpakking.

4. Plaats de slimme meter in de rail van de verdeelkast en zorg ervoor dat deze goed vastzit.

5. Bereid de bijbehorende kleurspanningsdraad voor en sluit vervolgens de spanningsdraad aan vanaf een ongebruikt gat van de stroomonderbreker en sluit deze aan op het gat van de bijbehorende slimme meter.

6. Sluit de CT-draad aan op de CT-aansluiting.

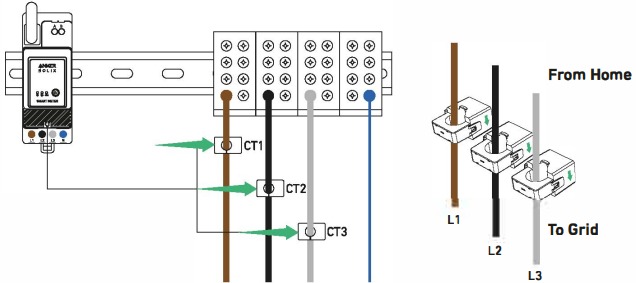

7. Klik de CT vast aan de L 1-/L2-/L3-fasen.


Let op de richting van de stroom.

• Klik L1 CT in de richting van de stroom vast aan L1.
• Klik L2 CT in de richting van de stroom vast aan L2.
• Klik L3 CT in de richting van de stroom vast aan L3.

LED-indicator

	De verbinding tussen de slimme meter en de verdeelkast is voltooid.
	Wanneer de slimme meter is aangesloten op de CT en de CT is vastgeklikt aan de bijbehorende fasen, detecteert de CT automatisch de stroom.
	Netwerkconfiguratie voltooid.
	Verbinding succesvol.

Na een succesvolle verbinding wordt de slimme meter automatisch ingeschakeld. Als de gebruiker de app niet binnen 30 minuten gebruikt voor netwerkconfiguratie, wordt deze automatisch uitgeschakeld.
