Laars FT Series, FTCW-handleiding

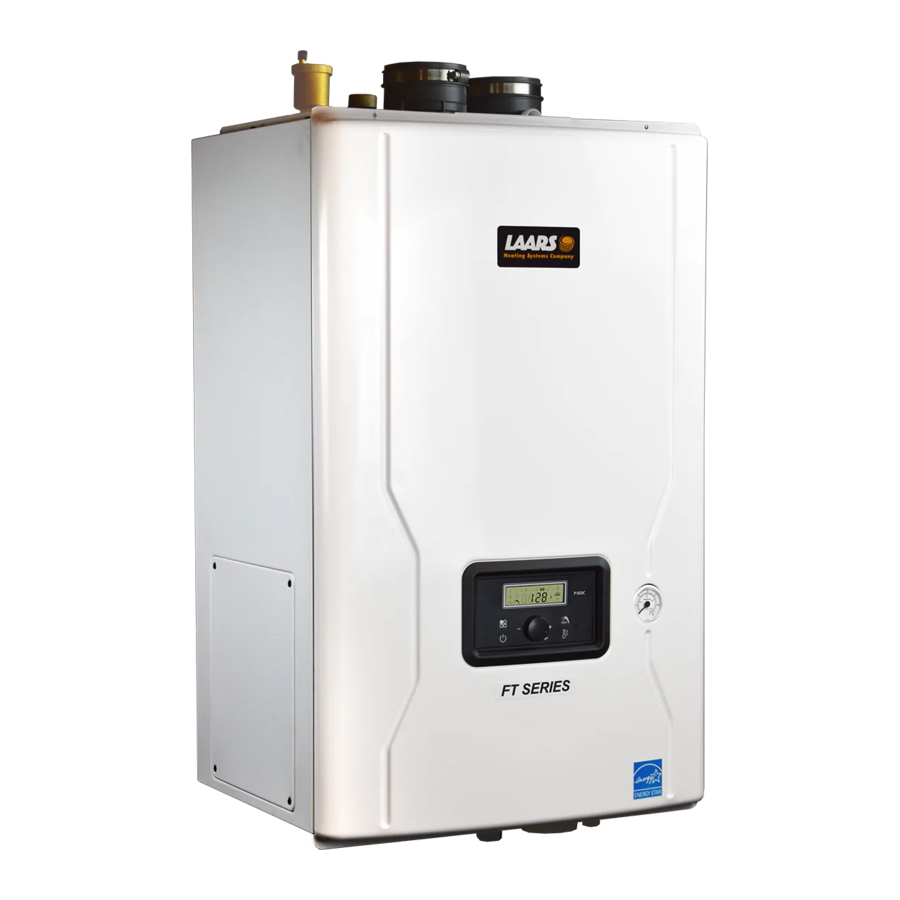

Kennismaken met de FT SERIES

De FT Series Combi is een aan de muur gemonteerde, condenserende en volledig modulerende residentiële ketel en waterverwarmer. Deze gebruikershandleiding leidt u door de basisprincipes van de bediening van uw FT Series Combi. Raadpleeg de installatie- en bedieningshandleiding voor volledige details. Doc# 1487

Uw FT onderhouden

Uw FT Series Combi vereist zeer weinig onderhoud. Echter, zoals met elk fijn apparaat, zijn er bepaalde stappen die moeten worden genomen om een blijvend optimale prestatie te garanderen.

Algemeen onderhoud

Houd het gebied rond de FT Series Combi schoon en vrij van brandbare materialen, benzine en andere ontvlambare vloeistoffen en dampen.
De FT Series Combi moet volledig geïsoleerd en beschermd worden tegen elke bron van corrosieve chemische dampen, zoals trichloorethyleen, perchloorethyleen, chloor, enz.
Houd de onderste en bovenste openingen van de ketel vrij voor een goede ventilatie van de interne componenten. Belemmer of blokkeer een vrije luchtstroom naar de ketel niet om een goede ventilatie te garanderen. Reinig de oppervlakken van de mantel indien gewenst met een vochtige doek en een mild reinigingsmiddel. Gebruik geen ontvlambare reinigingsmiddelen. Als er een zijwandventilatie is, houd dan de ventilatieopening vrij van obstakels — zorg ervoor dat er geen sneeuw op de ventilatieopening komt. Reinig het inlaatscherm regelmatig en ontwikkel vervolgens een passend onderhoudsschema.

Jaarlijkse inspectie van rookgasafvoer en ventilatieopeningen

Inspecteer de ventilatiepijp visueel één keer per jaar. Als er sprake is van verslechtering, laat de aangetaste onderdelen dan vervangen door een gekwalificeerde onderhoudsmonteur.

In geval van een stroomstoring

De FT Series Combi kan niet worden bediend tijdens een stroomstoring. Als er een langdurige stroomstoring is met gevaar voor bevriezing, dan moet de FT Series Combi (en alle andere watersystemen) volledig worden leeggepompt. Schakel bij het aftappen van de ketel de hoofdstroomonderbreker uit. Raadpleeg bij het opnieuw in gebruik nemen de sectie Uitschakelen en opnieuw opstarten van deze handleiding voor instructies. Al het aftappen en vullen mag alleen worden gedaan door een gekwalificeerde onderhoudsmonteur.

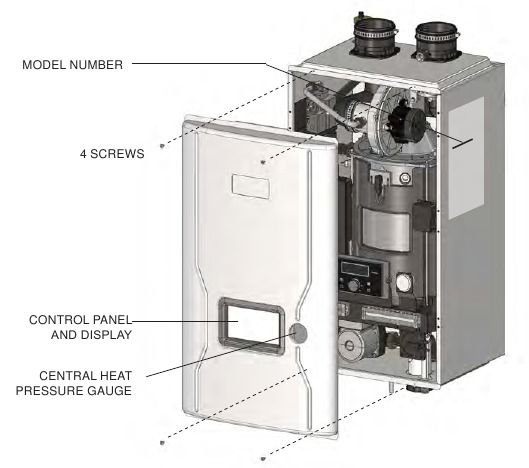

Volledige service elk jaar

Naast de jaarlijkse visuele inspecties, moet een gekwalificeerd servicebedrijf een gedetailleerde inspectie uitvoeren van alle rookgasafvoerende delen van de FT Series Combi en het ventilatiesysteem.

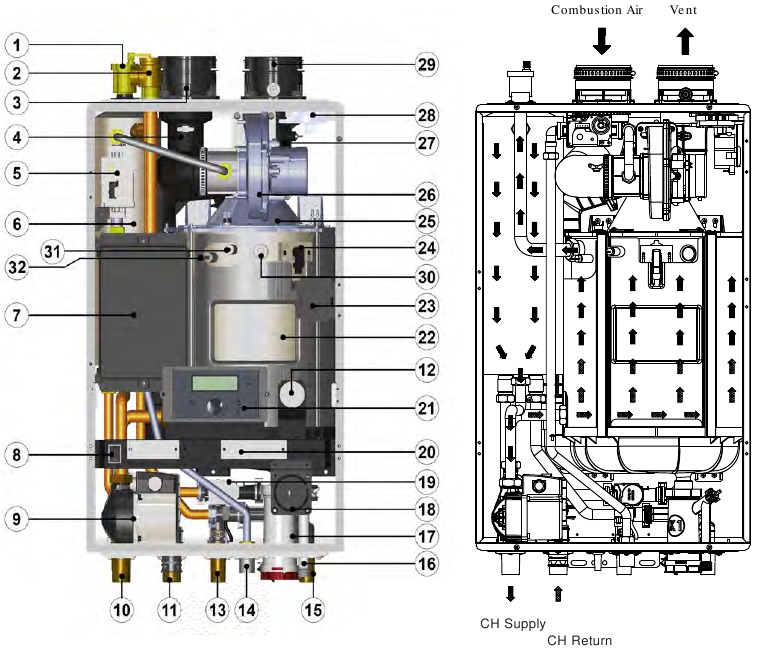

1. Ontluchter (luchtafscheider)
2. Drukv ventiel
3. Luchtinlaatflens en luchtinlaatscherm
4. Luchtgasmengkanaal
5. Gasklep
6. Tapwaterreservoir
7. Hoofd PCB
8. Handmatige aan/uit-schakelaar (AAN / UIT)
9. Ketelpomp
10. 'CH'-toevoeraansluiting
11. 'CH'-retouraansluiting
12. CH-drukmeter
13. Tapwaterafvoeraansluiting
14. Gastoevoeraansluiting
15. Tapwatertoevoeraansluiting (filter en debietbegrenzer)
16. Condensaataansluiting
17. Condenswaterafscheider
18. Geblokkeerde condensaatschakelaar

19. Mengkraan
20. Aansluitblok
21. Bedieningspaneel en display
22. Warmtewisselaar
23. Ontstekingstransformator
24. Vlamdetectiesensor
25. Branderbehuizing
26. BLDC-ventilator (blower)
27. Ventilatiepijp
28. Luchtdruksensor
29. Ventilatiepijpflens
30. Kijkglas
31. Laagwaterbeveiliging
32. Oververhittingstemperatuursensor

Uitschakelen en opnieuw opstarten

De FT Series Combi starten

Raadpleeg, indien afgetapt, de installatie- en bedieningshandleiding om er zeker van te zijn dat de volledige 'Setup' (installatie)-procedure is gevolgd voordat u deze ketel start. Een volledige 'Setup' (installatie) moet worden uitgevoerd door een gekwalificeerde onderhoudsmonteur.

De FT Series Combi uitschakelen

1. Schakel de hoofdstroomonderbreker uit.
2. Sluit alle handmatige gaskranen.
3. Als er vorst wordt verwacht, tap dan de FT Series Combi af en zorg ervoor dat u ook de leidingen van het gebouw beschermt tegen bevriezing. Al het water moet uit de warmtewisselaar en condensaatafscheider worden verwijderd, anders kan er schade door bevriezing ontstaan. Raadpleeg de installatie- en bedieningshandleiding. Deze stap moet worden uitgevoerd door een gekwalificeerde onderhoudsmonteur.

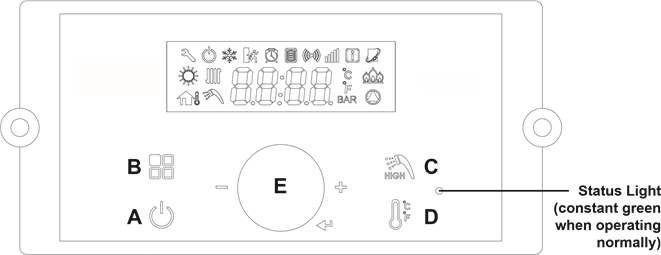

De bediening, het display en de werking

Het bedieningsdisplay

Het bedieningsdisplay heeft een bedieningsknop (E), 4 knoppen (A, B, C, D) en een lcd-scherm (met 72 segmenten met achtergrondverlichting). Dit gedeelte van de handleiding geeft instructies over hoe u in de vele functies van de FT navigeert en hoe u temperatuurinstellingen, systeemvariabelen en controllerparameters wijzigt.

Knoppen			Functie	Methode	Functie	Methode
A		Displayvoeding	Schakelt het bedieningsdisplay AAN / UIT	Indrukken/tikken
B		Modi	Statusweergavemodus (met ingeschakelde displayvoeding)	Ingedrukt houden (5 seconden)	Terugkeren naar menu (vanuit de statusweergavemodus)	Indrukken/tikken
			Installatiemodus (met uitgeschakelde displayvoeding)	Ingedrukt houden (5 seconden)	Terugkeren naar uitgeschakelde displaymodus (vanuit de installatiemodus)	Indrukken/tikken
C		Warm water	DHW-instelpunt LAAG Bereik 95 - 120°F (35 - 49°C)	Indrukken/tikken (om terug te keren naar het startscherm, tikt u op Scroll/Select)	DHW-instelpunt HOOG Bereik 121-140°F (49,560°C) (vanuit DHW-instelpunt LAAG BEREIK)	Ingedrukt houden (5 seconden), (om terug te keren naar het startscherm, tikt u op Scroll/Select)
D		Centrale verwarming	CH-instelpuntmodus (alleen boiler)	Indrukken/tikken (om terug te keren naar het startscherm, tikt u op Scroll/Select)	Schakelen (°C/°F) (vanuit de CH-instelpuntmodus)	Ingedrukt houden (5 seconden)
E		Scrollen / Selecteren	Draai om te scrollen (met de klok mee of tegen de klok in), tik om te selecteren	Indrukken/tikken

• Temperatuurspecificaties
  Omgevingstemperatuurbereik in bedrijf: -10 tot 60°C.
  Relatieve luchtvochtigheid in bedrijf tot: 90% bij 40°C.
  Temperatuurbereik voor verzending en opslag van: -20 tot 80°C.

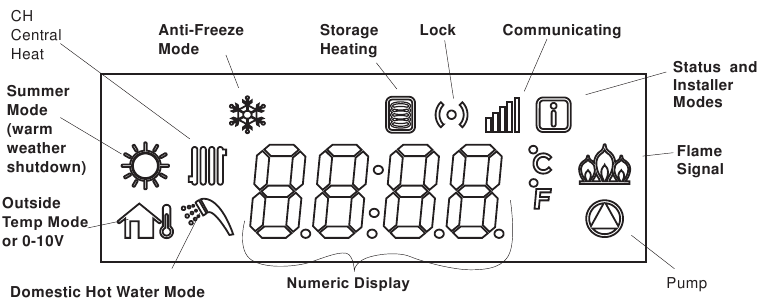

LCD-overzicht

Het lcd-scherm licht op wanneer een gebruikersactie wordt gedetecteerd (er wordt op een knop gedrukt) en wordt na 20 seconden weer uitgeschakeld.
* OPMERKING: Het display staat geen wijzigingen toe wanneer de vergrendelmodus is geactiveerd. Om de vergrendelmodus te verlaten, drukt u op de knop.

Gevaar van koolmonoxide
Dit product verbrandt gas om warmte te produceren. Het apparaat moet correct worden geïnstalleerd, bediend en onderhouden om blootstelling aan aanzienlijke hoeveelheden koolmonoxide te voorkomen.
De installateur moet verifiëren dat er ten minste één koolmonoxidemelder is geïnstalleerd in een woonruimte of huis volgens de instructies van de melderfabrikant en de toepasselijke lokale voorschriften voordat het apparaat in gebruik wordt genomen. Het is belangrijk dat koolmonoxidemelders worden geïnstalleerd, onderhouden en vervangen volgens de instructies van de melderfabrikant en de toepasselijke lokale voorschriften.

Gebruik dit apparaat niet als een onderdeel onder water is geweest. Bel onmiddellijk een gekwalificeerde servicetechnicus om het apparaat te inspecteren en om elk onderdeel van het besturingssysteem en elke gasregelaar die mogelijk onder water is geweest, te vervangen.

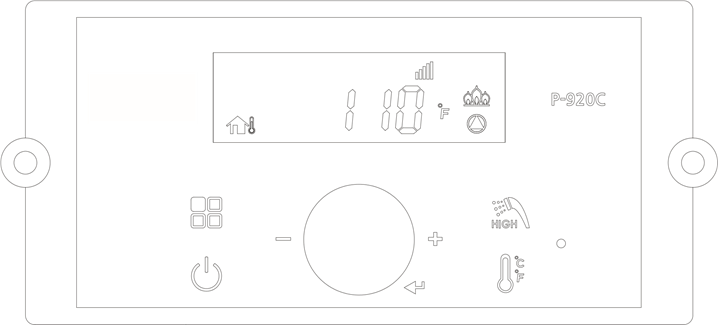

Bedrijfsmodus

Bedrijfsmodus
Nadat de stroom is ingeschakeld en/of het bedieningsdisplay is ingeschakeld , doorloopt het bedieningsdisplay een 'Start Up'-checklist en toont kort een reeks diagnostische codes voordat het de 'Bedrijfsmodus' ingaat. Vervolgens wordt de volgende informatie weergegeven.

Aanduiden	Voorbeeld
Huidige bedrijfstemperatuur	110°F
Temperatuurteken Celsius of Fahrenheit letter	°C of °F
Display en controller communiceren
Indien vlam gedetecteerd
Als de pomp in werking is
Buitensensor of 0-10V

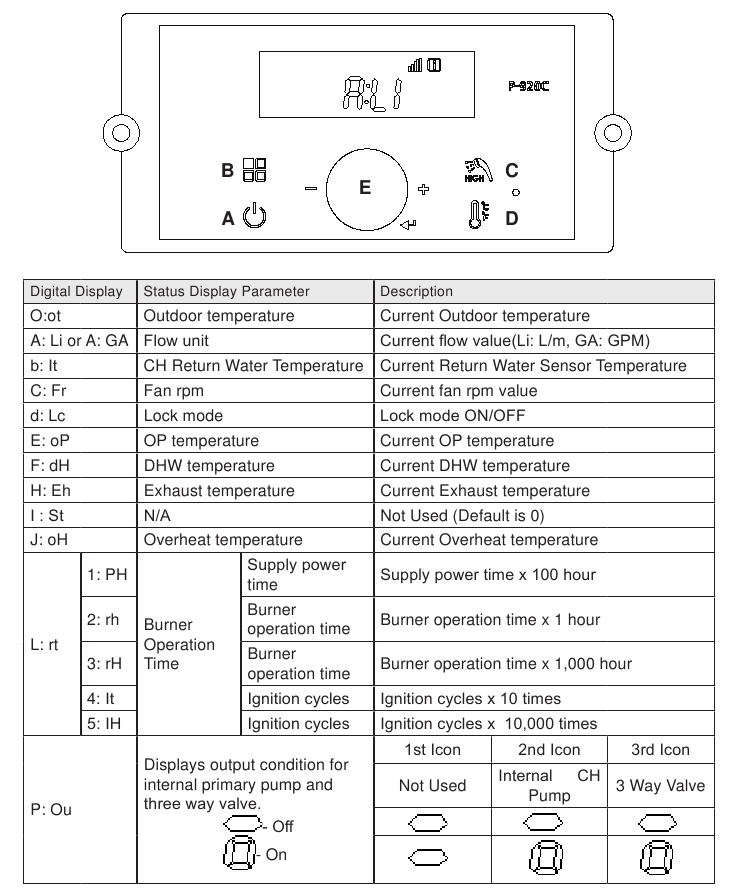

Statusweergavemodus

Om een van de bovenstaande statusparameters te bekijken,
houdt u knop B ingedrukt om naar de statusweergavemodus te gaan.
Draai aan knop E totdat u de parameter vindt die u wilt bekijken. Tik op knop E om die parameter te openen.
Pas de instelling aan die u nodig hebt en druk vervolgens op (tik) knop E om op te slaan en af te sluiten.

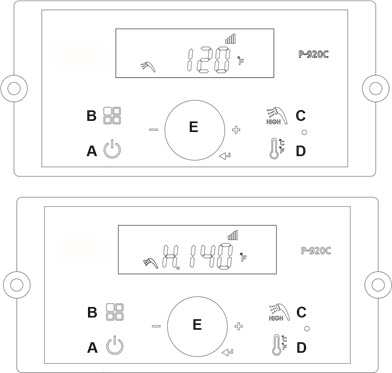

DHW-instelpuntwijzigingsmodus

• DHW-instelpuntwijzigingsmodi
  Het display toont de volgende informatie bij het wijzigen van de temperatuurinstelpunten voor waterverwarming.
  Schakelen tussen Celsius en Fahrenheit Wanneer knop D wordt ingedrukt (langer dan 5 seconden), schakelt de temperatuureenheid tussen °C en °F.


Aanduiden	Voorbeeld
Huidige DHW-instelpunttemperatuur	120°F
Temperatuurteken Celsius of Fahrenheit letter	°C of °F
Als het display normaal met de hoofdcontroller communiceert, wordt het communicatiepictogram weergegeven.
Wanneer het DHW-instelpuntbereik hoog is: van 121°F (49,5°C) tot 140°F (60,0°C)	H. 140°F
Bij het wijzigen van het DHW-instelpunt knippert het DHW-pictogram	S24

* Het standaard DHW-instelpunt is 120°F (49°C)

• DHW 95-120°F (35 - 49°C) LAAG bereik (standaard)
  • Om het LAGE bereik te wijzigen, drukt u op de C-knop. Het DHW-pictogram en de huidige DHW LOW knipperen (een knipperende waarde betekent dat deze kan worden gewijzigd).
  • Draai knop E met de klok mee om te verhogen en tegen de klok in om te verlagen totdat de gewenste temperatuur is bereikt.
  • Druk op knop E om de instelpuntwijzigingen op te slaan.
• DHW 121 - 140°F (49,5 - 60°C) HOOG bereik
  • Om het HOGE bereik te wijzigen, houdt u de C-knop langer dan 5 seconden ingedrukt. Het DHW-pictogram en de huidige DHW HIGH knipperen (een knipperende waarde betekent dat deze kan worden gewijzigd).
  • Draai knop E met de klok mee om te verhogen en tegen de klok in om te verlagen totdat de gewenste temperatuur is bereikt.
  • Druk op knop E om de instelpuntwijzigingen op te slaan en af te sluiten.

Er kan binnen 5 seconden verbranding optreden bij een instelling van 140°F (60°C). Watertemperaturen boven 125°F kunnen ernstige brandwonden of de dood door verbranding veroorzaken. Kinderen, gehandicapten en ouderen lopen het grootste risico om zich te verbranden. Lees alle instructies voordat u de temperatuur op het apparaat instelt. Voel het water voordat u gaat baden of douchen.
De fabrikant raadt ten zeerste aan om een mengkraan tegen verbranding te gebruiken bij de tapwateruitlaat (boilerlocatie) om het risico op verbranding te verminderen.
Neem contact op met de fabrikant voor aanbevolen modellen. Neem contact op met de lokale autoriteiten.

CH-instelpuntwijzigingsmodus
Schakelen tussen Celsius en Fahrenheit Wanneer knop D wordt ingedrukt (langer dan 5 seconden), schakelt de temperatuureenheid tussen °C en °F.

Aanduiden	Voorbeeld
Huidige bedrijfstemperatuur	110°F
Temperatuurteken Celsius of Fahrenheit letter	°C of °F
Display en controller communiceren
Indien vlam gedetecteerd
Als de pomp in werking is
Bij het wijzigen van het CH-instelpunt knippert het CH-pictogram

Het standaard CH-instelpunt is 130°F (54°C)
Het CH-instelpuntbereik is 130 - 180°F (54,4 ~ 82,0°C)
Om het CH-instelpunt te wijzigen, drukt u op knop D . Het CH-pictogram en het huidige CH-instelpunt knipperen.
Draai knop E met de klok mee om het CH-instelpunt te verhogen en tegen de klok in om het te verlagen totdat de gewenste temperatuur is bereikt.
Druk op knop E om de wijzigingen op te slaan en af te sluiten.

Opslagmodus

Aanduiden	Voorbeeld
Huidige bedrijfstemperatuur	110°F
Temperatuurteken Celsius of Fahrenheit letter	°C of °F
Display en controller communiceren
Indien vlam gedetecteerd
Indicatie opslagmodus
Als de pomp in werking is

Om de warmteopslagfunctie te activeren, schakelt u eerst de stroom naar het bedieningsdisplay uit. Houd vervolgens knop B ingedrukt om naar de installatiemodus te gaan.
Draai knop E totdat u 5:St vindt Tik op knop E om de opslagmodus te openen. De opslagmodus geeft aan dat de boiler de watertemperatuur in de interne opslagtank handhaaft. Wanneer de opslagmodus actief is, wordt het display weergegeven zoals weergegeven.
Draai knop E met de klok mee om de warmteopslagfunctie te activeren en tegen de klok in om deze te deactiveren. Standaard: AAN. Druk op knop E om de wijzigingen op te slaan en af te sluiten.

Veiligheid

VOOR UW VEILIGHEID: Dit product moet worden geïnstalleerd en onderhouden door een professionele servicemonteur, gekwalificeerd in de installatie en het onderhoud van warmwaterboilers en -verwarmers. Onjuiste installatie en/of bediening kan koolmonoxidegas in rookgassen veroorzaken, wat ernstig letsel, schade aan eigendommen of de dood tot gevolg kan hebben. Onjuiste installatie en/of bediening maakt de garantie ongeldig.

Als de informatie in deze handleiding niet exact wordt opgevolgd, kan er brand of een explosie ontstaan, met schade aan eigendommen, persoonlijk letsel of de dood tot gevolg. Bewaar of gebruik geen benzine of andere ontvlambare dampen en vloeistoffen in de buurt van dit of enig ander apparaat.
WAT TE DOEN ALS U GAS RUIKT

• Probeer geen enkel apparaat aan te steken.
• Raak geen enkele elektrische schakelaar aan; gebruik geen enkele telefoon in uw gebouw.
• Bel onmiddellijk uw gasleverancier vanaf een telefoon in de buurt. Volg de instructies van de gasleverancier op.
• Als u uw gasleverancier niet kunt bereiken, bel dan de brandweer.

Installatie en service moeten worden uitgevoerd door een gekwalificeerde installateur, servicebedrijf of gasleverancier.
