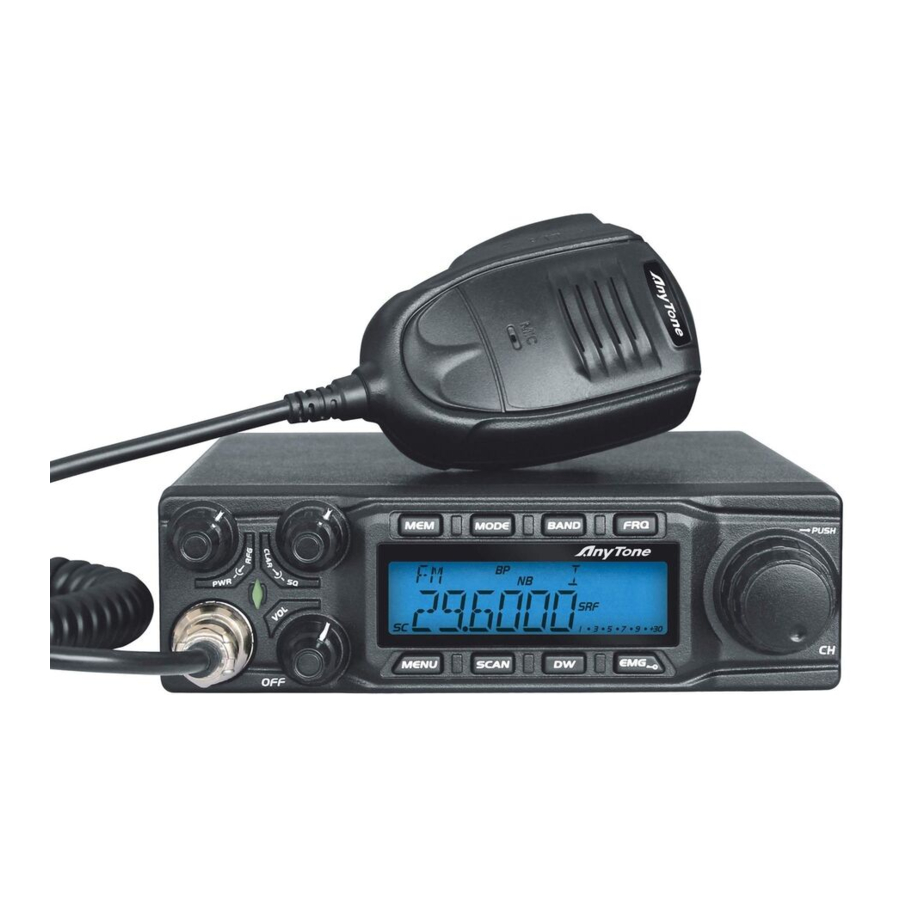

AnyTone AT-6666 handleiding

FUNCTIES & KENMERKEN

1. Groot LCD-scherm toont frequentie en allerlei informatie
2. FM、AM、USB、LSB-modus
3. Frequentie-afstemstap 100Hz, 1KHz, 10KHz, 100KHz, 1MHz
4. ± 1.5KHz Clarifier
5. Flexibele menufunctie en pc-programmeer software
6. ECHO-functie
7. SQ, ASQ-functie (alleen FM- en AM-modus)
8. RF-versterkingsaanpassing
9. RF PWR-aanpassing
10. SCAN-functie
11. Programmeerbare RB-functie
12. NB/ANL-functie
13. DW DUAL-WATCH-functie
14. BEEP spraakprompt
15. +10KHZ-functie
16. SWR、S/RF-functie
17. TOT-functie
18. HI-CUT-functie
19. EMG CALL
20. SWR-BEVEILIGING
21. Bescherming tegen voedingsspanning
22. Toetsvergrendelingsfunctie
23. Zeven (7) kleuren LCD-scherm
24. Zes (6) groepen geheugenkanalen
25. CTCSS/DCS-code (optioneel)
26. DTMF-functie

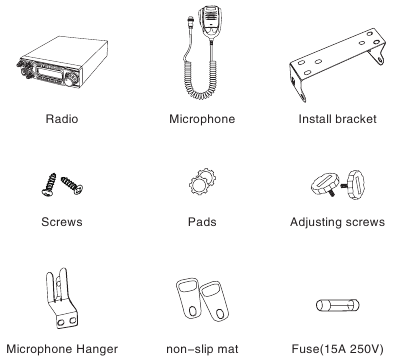

STANDAARD ACCESSOIRES

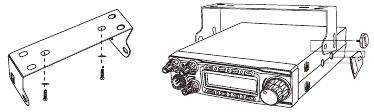

INSTALLATIE

Kies de meest geschikte instelling vanuit een eenvoudig en praktisch oogpunt. Uw radio mag de bestuurder niet hinderen of tegen de knie of het been van de bestuurder stoten bij een noodstop.

1. Gebruik de zelftappende schroeven en pads (2 sets) om de beugel te bevestigen.
2. Plaats de antislipmat op de 2 uiteinden van de beugel en plaats de radio erin. Draai vervolgens de stelschroeven erin en controleer elke schroef zorgvuldig, zorg ervoor dat de schroeven en de machine niet losraken wanneer de auto schudt.
3. Kies een geschikte hoek via de 3 schroefgaten aan de twee uiteinden van de beugel.


ANTENNE INSTALLATIE

Voordat u deze radio gebruikt, moet u een hoogwaardige en harmonieus afgestelde CB-antenne installeren, een geschikt antennetype en een correcte installatie zorgen voor een uitstekende communicatie.

Om bij de radio te passen, moeten de antenne en kabel een karakteristieke impedantie van 50 ohm hebben, anders is het antennesysteem niet efficiënt genoeg en stoort het tv, radio of andere elektronica.

1. Schroef de antennestekker in de antenneaansluiting.
2. Aarding van het antennesysteem om de beste prestaties van deze radio te garanderen.


   • Sluit de antenne eerst aan voordat u gaat zenden, anders kan de radio beschadigd raken.
   • Om het risico op brand, elektrische schokken en schade aan de radio te voorkomen, moeten alle basisstations zijn uitgerust met een bliksembeveiliging.
   • Zorg ervoor dat u een bijpassende antenne kiest, u kunt navraag doen bij onze dealers.
3. De positie van de antenne kan als volgt worden geplaatst:


STROOMAANSLUITING

Deze radio maakt gebruik van een 13,8 V-voeding, sluit hem nooit aan op een 24 V-batterij. En de 13,8 V-autobatterij moet voldoende stroom hebben, anders wordt het LCD-scherm donker en daalt het zendvermogen.

1. Sluit de positieve rode stroomkabel aan op de + pool van de batterij.
2. Sluit de negatieve zwarte stroomkabel aan op de - pool van de batterij.
   • We raden aan om geen sigarettenaansteker te gebruiken, omdat dit vaak de spanning verlaagt.
   • Plaats de stroomkabel uit de buurt van hoge temperaturen, vocht, ontvlambare stoffen en kabelisolatoren.
   • Gebruik een volledige stroomkabel, zelfs als deze langer is dan nodig, verwijder de zekeringhouder niet van de kabel.

Zekering vervangen

Deze radio gebruikt een zekering van 15A, 250V.
Als de zekering doorbrandt, zoek dan de reden en corrigeer het probleem.
Nadat het probleem is opgelost, vervangt u de zekering. Als de nieuw geïnstalleerde zekeringen blijven doorbranden, koppelt u de stroomkabel los en neemt u contact op met uw erkende dealer of een erkend servicecentrum.

1. Trek de twee zekeringdeksels in verschillende richtingen en open ze.
2. Vervang de kapotte zekering door een goede en sluit de zekeringhouder.
3. Zorg ervoor dat u de aanbevolen zekering gebruikt, anders kan de radio beschadigd raken.


Microfoonhouder installeren

Kies een ideale locatie die de bestuurder niet hindert. Gebruik de meegeleverde zelftappende schroeven en pads (2 sets) om de houder te bevestigen.

Externe luidspreker installeren

Als u een externe luidspreker gebruikt, kies dan een luidspreker van 8 ohm met een mono-bandstekker van 3,5 mm (dubbele kabel).

1. Plaats de externe luidspreker op een geschikte plaats.
2. Steek de stekker in de luidsprekeraansluiting.


KENNISMAKING

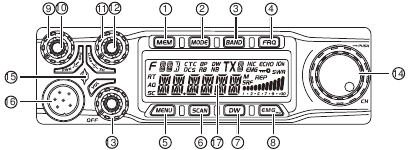

Voorpaneel

Achterpaneel

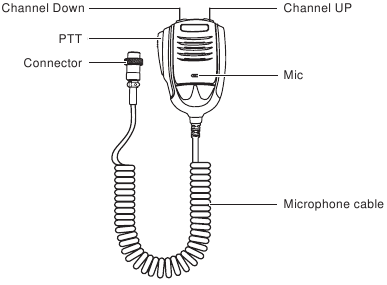

Microfoon

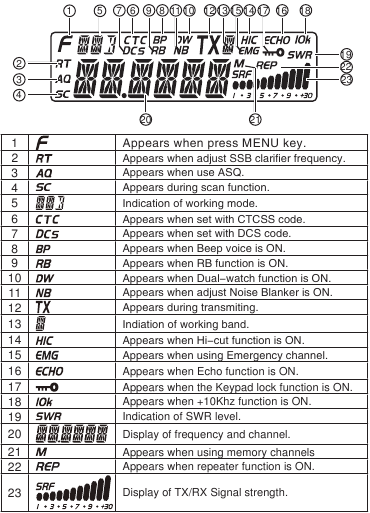

LCD scherm

HOE U UW RADIO GEBRUIKT

Radio uit/aan

1. Draai VOL met de klok mee om de radio in te schakelen, de radio geeft een pieptoon. Wanneer het LCD-scherm de frequentie of het kanaal weergeeft, is de radio ingeschakeld.
2. Draai VOL tegen de klok in om de radio uit te schakelen, de radio is UIT wanneer u Ka Ta van de schakelaar hoort.

Volumeregeling

Wanneer de radio is ingeschakeld, draait u VOL met de klok mee om het volume te verhogen, draai VOL tegen de klok in om het volume te verlagen. Het LCD-scherm toont VOL: XX (XX staat voor het volumeniveau, in totaal 1-36 niveaus).
Opmerking: Pas het volume aan tijdens de communicatie om een geschikt niveau te krijgen.

RF-vermogensregeling

Wanneer de radio aan het zenden is, draait u de buitenste as van PWR om het vermogen aan te passen. Draai hem met de klok mee om het vermogen te verhogen, tegen de klok in om het vermogen te verlagen.

RF-versterkingsregeling

Wanneer de radio aan het ontvangen is, draait u de binnenste as van RFG om de RF-versterking aan te passen. Draai hem met de klok mee om de versterking te verhogen, tegen de klok in om de versterking te verlagen.

SQUELCH-regeling

Wanneer de radio in de stand-by staat, draait u de buitenste as van SQ met de klok mee om het squelch-niveau aan te passen.
Het LCD-scherm toont SQ: XX. (XX staat voor het squelch-niveau, in totaal 1-36 niveaus).

SSB Clarifier-regeling

Wanneer de radio aan het zenden of ontvangen is, draait u de binnenste as van CLAR om de USB/LSB TX- of RX-frequentie aan te passen. Draai hem met de klok mee om de frequentie te verhogen, tegen de klok in om de frequentie te verlagen.

Kanaal selectie

Wanneer de radio in de kanaalmodus staat, draait u aan de kanaalknop om het gewenste kanaal te selecteren. Met de klok mee om te verhogen, tegen de klok in om het kanaal te verlagen.

Opmerking: In de kanaalweergavemodus verhoogt elke druk op de 【PUSH】 (DRUK) toets de frequentie met 10 keer de kanaalstapgrootte.

Frequentie regeling

1. Druk in de frequentiemodus op de 【PUSH】 (DRUK) toets, dan kunt u de frequentie voor het huidige kanaal aanpassen.
2. Wanneer de frequentie knippert, draait u CH met de klok mee om de frequentie te verhogen, tegen de klok in om de frequentie te verlagen.
3. Wanneer de frequentie knippert, drukt u nogmaals op 【PUSH】 (DRUK) om de frequentiestapgrootte aan te passen.

TOETSENBORD FUNCTIE

【MEM】

Geheugen kanaal gebruiken:

1. Druk kort op 【MEM】 om het geheugen kanaal te openen, draai CH om het geheugen kanaal te kiezen. M1-M6, in totaal 6 geheugen kanalen.
2. Druk nogmaals kort op 【MEM】 om de geheugen kanaalmodus te verlaten.

Geheugen kanaal opslaan/verwijderen:

1. Geheugen kanaal opslaan:
   Wanneer de radio niet in de geheugen kanaalmodus staat, kiest u het op te slaan kanaal en houdt u 【MEM】 ingedrukt om de opslagmodus te openen, het kanaalnummer knippert, draai de kanaalschakelaar om de op te slaan locatie te kiezen (M1-M6), houdt u vervolgens 【MEM】 ingedrukt totdat het knipperende kanaalnummer verdwijnt, de opslag is voltooid.
2. Geheugen kanaal verwijderen:
   Houd in de kanaalmodus 【MEM】 langer dan 2 seconden ingedrukt, het geheugen kanaalnummer knippert, draai de CH-schakelaar om het te verwijderen geheugen te kiezen. Houd vervolgens 【MEM】 ingedrukt totdat het knipperende kanaalnummer verdwijnt, het verwijderen is voltooid.

【MODE】

Druk kort op 【MODE】 om de modus FM-AM-USB-LSB-PA te kiezen.

【BAND】

Druk kort op 【BAND】 om de band A-B-C-D-E-F-G-H-I te kiezen.

【FRQ】

Druk kort op 【FRQ】 om te schakelen tussen de frequentieweergavemodus en de kanaalweergavemodus.

【MENU】

1. Druk kort op 【MENU】, de linkerbovenhoek van het LCD-scherm toont "F", druk op 【PUSH】 (DRUK) om de functiemenulijst van het kanaal te openen.
2. Houd 【MENU】 2 seconden ingedrukt om het achtergrondfunctiemenu te openen.

【SCAN】

Scan functie

1. Druk kort op 【SCAN】 om de scanfunctie te starten, "SC" knippert op het LCD-scherm.
2. In de scanmodus verandert de kanaalschakelaar de scanrichting.
3. Druk nogmaals kort op 【SCAN】 om de scan te verlaten.

Scanlijst toevoegen/verwijderen
Houd in de kanaalmodus 【SCAN】 langer dan 2 seconden ingedrukt om het huidige kanaal aan de scanlijst toe te voegen of te verwijderen.

1. Wanneer op het LCD-scherm "SC" wordt weergegeven, is het huidige kanaal aan de scanlijst toegevoegd.
2. Wanneer op het LCD-scherm "SC" niet wordt weergegeven, is het huidige kanaal niet aan de scanlijst toegevoegd.

Opmerking: Deze functie is gelijk aan de bewerking in het kanaalgegevensfunctie No.05 menu.

【DW】

Dual-Watch-functie

1. Druk kort op 【DW】 om Dual watch in te schakelen, het LCD-scherm toont "DW";
2. Druk nogmaals kort op 【DW】 of druk op PTT om de DW-modus te verlaten;

Dual-Watch kanaal instellen

1. Kies het eerste Dual-Watch-kanaal.
2. Houd 【DW】 2 seconden ingedrukt, het LCD-scherm toont "DW";
3. Draai de kanaalschakelaar om het tweede dual-watch-kanaal te kiezen.

Houd DW opnieuw lang ingedrukt om op te slaan en af te sluiten.

【EMG】

EMG-kanaal kiezen:
Druk kort op 【EMG】 om het noodkanaal te gebruiken, het LCD-scherm toont "EMG".

1. Druk eenmaal kort op 【EMG】 om CH9 te kiezen;
2. Druk nogmaals kort op 【EMG】 om CH19 te kiezen;
3. Druk driemaal kort op 【EMG】 om terug te keren naar het laatste normale kanaal.

Toetsenbordvergrendelingsfunctie:

1. Houd 【EMG】 lang ingedrukt om toetsen te vergrendelen, het LCD-scherm toont " ";
2. Houd 【EMG】 nogmaals lang ingedrukt om de toetsen te ontgrendelen.

Opmerking: Wanneer deze functie is ingeschakeld, is alleen de PTT-knop geldig.

KANALFUNCTIEMENU BEDIENING

1. Druk op 【MENU】, linksboven op het LCD-scherm wordt "F" weergegeven. Druk op 【PUSH】 om de menulijst te openen.
2. Draai de kanalenkiezer om menu's nr. 1 t/m nr. 5 te vinden.
3. Druk op 【PUSH】 om het menu te kiezen.
4. Draai de kanalenkiezer om de gewenste waarde te kiezen.
5. Druk op 【PUSH】 om terug te keren naar het vorige menu, druk op een andere toets of wacht 5 seconden, de instelling wordt opgeslagen en afgesloten.

Nr.	Functie	LCD-scherm	Waarden en beschrijvingen
1	Busy Channel Lockout		OFF: Functie voor het blokkeren van een bezet kanaal uitschakelen; ON: Functie voor het blokkeren van een bezet kanaal inschakelen; Standaard: OFF.
2	Offsetrichting		REP+: Functie voor offsetrichting openen, TX-frequentie> RX-frequentie; REP-: Functie voor offsetrichting openen, RX-frequentie> TX-frequentie; OFF: Functie voor offsetrichting uitschakelen Standaard: OFF.
3	CTCSS/DCS		CTCSS: 67.0~250.3Hz, Totaal 38 groepen; DCS: D023N~D754N, Totaal 104 groepen; OFF: CTCSS/DCS-codefunctie uitschakelen. Standaard: OFF Opmerking: Deze functie is alleen beschikbaar wanneer een optionele CTC-kaart is geïnstalleerd.
4	Scanlijst toevoegen/verwijderen		ADD: LCD-scherm toont "SC", het huidige kanaal is toegevoegd aan de scanlijst. DEL: LCD-scherm toont geen "SC", het huidige kanaal is niet toegevoegd aan de scanlijst. Standaard: OFF
5	Openbare gegevens		OFF: Onafhankelijk kanaalmenu kiezen; ON: Openbaar kanaalmenu kiezen; Standaard: ON Opmerking: Als u OFF kiest, verschijnt het verborgen kanaalmenu 6-11. Deze 6 menu's zijn hetzelfde als de 6 menu's in de menu's met openbare gegevens.

Opmerking: Het kanaalfunctiemenu wordt gebruikt om de instelling voor het huidige kanaal te bewerken.

BEDIENING VAN HET FUNCTIEMENU OPENBARE GEGEVENS

1. Houd 【PUSH】 2 seconden ingedrukt om de menulijst te openen;
2. Draai de kanalenkiezer om menu 1-6 te vinden.
3. Druk op 【PUSH】 om het menu te kiezen;
4. Draai de kanalenkiezer om de gewenste waarde te kiezen.
5. Druk op 【PUSH】 om terug te keren naar het vorige menu, druk op een andere toets of wacht 5 seconden, de instelling wordt opgeslagen en afgesloten.

Nr.	Functie	LCD-scherm	Waarden en beschrijvingen
1	Hi-cut		OFF: HI-CUT-functie uitschakelen; ON: HI-CUT-functie inschakelen; Standaard: OFF
2	NB/ANL		OFF: NB/ANL-functie uitschakelen; ON: NB/ANL-functie inschakelen; Standaard: ON.
3	ECHO		OFF: ECHO-functie uitschakelen; ON: ECHO-functie inschakelen; Standaard: OFF
4	10KHz		OFF: +10KHz-functie uitschakelen; ON: +10KHz-functie inschakelen; Standaard: OFF
5	ROGER		OFF- 5, Totaal 6 groepen. Standaard: OFF, OFF betekent Roger uitschakelen.
6	DTMF PTT ID		BOT: Druk op PTT om DTMF-codering te verzenden; EOT: Laat PTT los om DTMF-codering te verzenden; CALL: Houd PTT+EMG ingedrukt om DTMF-codering te verzenden; Opmerking: Als de M1-M16-opslag geen PTT-ID heeft, is de DTMF-functie standaard uitgeschakeld. Gebruikers kunnen de DTMF-groep alleen kiezen als deze is geprogrammeerd met code

Opmerking: Het menu met openbare functies biedt eenmalige instelling voor alle kanalen.

BEDIENING VAN HET ACHTERGRONDFUNCTIEMENU

1. Houd 【MENU】 2 seconden ingedrukt om de menulijst te openen;
2. Draai de kanalenkiezer om menu nr. 1 tot nr. 15 te vinden;
3. Druk op 【PUSH】 om het menu te kiezen;
4. Draai de kanalenkiezer om de gewenste waarde te kiezen;
5. Druk op 【PUSH】 om terug te keren naar het vorige menu, druk op een andere toets of wacht 5 seconden, de instelling wordt opgeslagen en afgesloten.

Nr.	Functie	LCD-scherm	Waarden en beschrijvingen
1	BEEP		OFF: BEEP-functie uitschakelen; ON: BEEP-functie inschakelen; Standaard: ON.
2	LCD-scherm in TX-modus		OFF: Toont TX-frequentie wanneer TX; SWR: Toont SWR-waarde wanneer TX TOT: toont de resterende TOT-tijd wanneer TX; DC: Toont spanning wanneer TX; Standaard: OFF.
3	Mic Gain		1-36, Totaal 36 niveaus beschikbaar. Standaard: 30.
4	Monitor Gain		1-32, OFF, Totaal 33 niveaus beschikbaar; Standaard: OFF (NOG-functie uitschakelen)
5	TOT		1-600s, OFF, Totaal 10 minuten beschikbaar; Standaard: 180S (TOT-functie uitschakelen)
6	SWR-beveiliging		OFF: SWR-functie uitschakelen; ON: SWR-functie inschakelen; Standaard: ON
7	Spanningsbeveiliging		OFF: Spanningsbeveiligingsfunctie uitschakelen; ON: Spanningsbeveiligingsfunctie inschakelen; Standaard: ON
8	Scantype		SQ: SQ-scanfunctie; TI: Tijdsconflicten functie; Standaard: SQ
9	Clarifier		OFF: Frequentieaanpassing uitschakelen R: RX-frequentieaanpassing openen; T: TX-frequentieaanpassing openen; RT: TX/RX-frequentieaanpassing openen; Standaard: R
10	Backight		WIT, BLAUW, GROEN, GEEL, ROOD, PAARS, CYAAN Standaard: WIT
11	REP-frequentie		Frequentiebereik: 100Hz-5MHz Standaard: 100KHz
12	Kanaalschakelaarinstelling		CHAN: Kies om het kanaal aan te passen FREQ: Kies om de frequentie aan te passen Standaard: FREQ
13	ASQ-niveau		01-09, Totaal 9 niveaus beschikbaar Standaard: 05
14	DTMF Encode		S TIME: DTMF-zendtijd; FDELAY: Eerste digitale tijd; C TIME: Pre-carrier tijd; TIME: * en # vertragingstijd; D CODE: D code insteltijd; TX DIS: X Weergave-instelling voor DTMF-transmissie; MEM: DTMF-code opslaglijst; Opmerking: Druk in de DTMF-code opslaglijst (M1-M16) op PUSH om de DTMF-code te bewerken, draai vervolgens aan de kanaalknop om de gewenste waarde te kiezen, druk nogmaals op PUSH om de volgende lijst te bewerken, houd na het voltooien van de instelling PUSH ingedrukt om deze op te slaan en terug te keren naar het hoofdmenu.
15	Reset		OPT: Alle functie-instellingen worden hervat naar de standaardwaarden; ALL: Alle kanalen en instellingen worden hervat naar de standaardwaarden; Standaard: OPT
