APEC ROES-PH75 Handleiding

De pre-filters van fase 1, 2 en 3 vervangen

(moet minstens om de 6-12 maanden worden vervangen)

1. Schakel de koudwatertoevoer naar het RO-systeem UIT door de stift van de naaldklep naar rechts te draaien tot hij stopt, of u kunt de hoofdkoudwaterklep uitschakelen. Schakel de tankkogelkraan UIT door de blauwe hendel 90 graden te draaien. Til de RO-kraanhendel kort op om de opgebouwde druk in het RO-systeem te ontlasten. Dit maakt het openen van de behuizingen gemakkelijker.
2. Behuizing openen: Houd de RO rechtop. Schuif de plastic moersleutel op de #1 behuizing. Van bovenaf gezien, moet u de behuizing openen door met de klok mee te draaien. Leg de RO indien nodig op de vloer om een betere hefboomwerking te krijgen. Als de behuizing te strak zit, gebruik dan een hamer en tik zachtjes op het handvat van de moersleutel om de moersleutel te helpen draaien.
3. Gooi 3 gebruikte filters weg, was de behuizingen met milde zeep en spoel ze af. Plaats 3 nieuwe filters in hun respectievelijke behuizingen: sedimentfilter in fase 1, koolstoffilters in fases 2 & 3.
4. Sluit de behuizingen. Zorg ervoor dat elke behuizing een zwarte O-ring in de groeven van de behuizing heeft. Gebruik een moersleutel om elke behuizing vast te draaien.
5. Vergeet niet: zet de koudwatertoevoer AAN en OPEN de tankklep nadat u klaar bent met het vervangen van de filters! Controleer op lekkages!


Nadat u de behuizing hebt verwijderd, haalt u de vuile filters eruit en plaatst u de nieuwe 3 pre-filters erin. Vergeet niet dat fase 2 en fase 3 dezelfde koolstoffilters zijn.

Het membraan van fase 4 vervangen

(moet om de 2-3 jaar worden vervangen)

1. Schakel de koudwatertoevoer naar het RO-systeem UIT. Schakel de tankkogelkraan UIT door de blauwe hendel 90 graden te draaien. Til de RO-kraanhendel kort op om de opgebouwde druk in het RO-systeem te ontlasten. Dit maakt het openen van de behuizingen gemakkelijker.

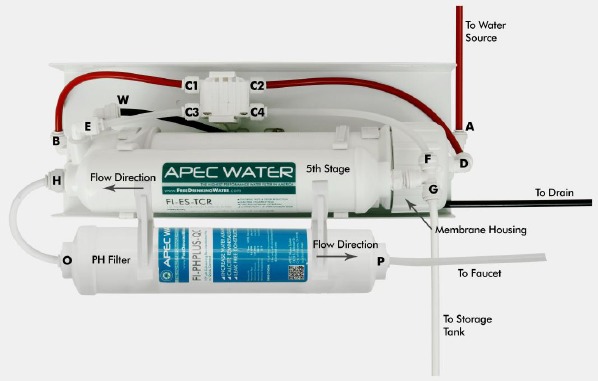

2. Zie Afb. B. Zoek de membraanbehuizing op het systeem (gelabeld "Membraan"). Verwijder de RODE slang van de dop van de behuizing op punt D. (zie Afb. B).

   Afb. B
   Om de slang te verwijderen, drukt u op de klemring en houdt u deze ingedrukt tegen de fitting. Met de klem in deze positie kan de buis worden verwijderd. Open de dop (draai tegen de klok in). Verwijder het gebruikte membraan. Afvoeren. Plaats het nieuwe membraan met behulp van een tang. Duw het membraan stevig in de behuizing. Vermijd aanraking van het membraan met uw handen om besmetting te voorkomen!
3.
   Zorg ervoor dat het "dubbelring"-uiteinde van het membraan eerst in de behuizing gaat, zoals weergegeven in Afb. A.:

   Afb. A Juiste richting.
   Het membraan kan geen water filteren als het in de VERKEERDE richting is geplaatst!
4. Sluit de behuizingsdop. Sluit de RODE slang weer aan op de dop door deze in de snelkoppelingsfitting te duwen en trek vervolgens voorzichtig aan de slang om er zeker van te zijn dat de verbinding goed vastzit.Zet de koudwatertoevoer aan en open de tankklep. Laat het RO-systeem draaien om de tank opnieuw te vullen (duurt ongeveer 2-3 uur).
   Controleer op lekkages!
5. Tap de eerste tank water af (via de kraan) om het nieuwe membraan door te spoelen!
   De 2^e tank is klaar voor gebruik.

Het koolstof-TCR-filter van fase 5 vervangen

(moet samen met het membraan worden vervangen om de 2-3 jaar)

1. Verwijder het OUDE filter: Zie Afb. B. Koppel de slang los van punt H en de slangen bij punt G & F. Gebruik een moersleutel om de fitting los te schroeven van de linkerpoort van het filter en schroef vervolgens de T-fitting los van de rechterpoort van het filter. U plaatst deze 2 fittingen op het nieuwe filter. Gooi het gebruikte filter weg. Het nieuwe 5e-fasefilter wordt geleverd met 2 plastic eindkappen. Gebruik een platte schroevendraaier om de kappen te verwijderen voordat u verdergaat.
2. Desinfecteren: Gebruik een milde bleekoplossing om de 2 plastic fittingen, 3 slangpunten en de 2 poorten van het nieuwe filter te spoelen. Dit is om besmetting te voorkomen.
   OPMERKING: Alleen deze filterwissel vereist bleekdesinfectie. Breng op geen enkele manier chloor/bleek aan op het membraan, omdat dit het membraan zal beschadigen!
3. Sluit de 2 fittingen en slangen aan op het nieuwe filter zoals voorheen. Zorg ervoor dat de "FLOW →" op het filter naar de inlaat van het Ph-filter wijst (punt O). Sluit de tank en de C4 Clear-slang weer aan op punt G & F en sluit vervolgens de uitgangsslang aan op punt H.
   Controleer op lekkages!

Het PH-filter vervangen

(moet minstens om de 6-12 maanden worden vervangen)

1. Schakel de koudwatertoevoer naar het RO-systeem UIT. Schakel de tankkogelkraan UIT door de blauwe hendel 90 graden te draaien. Til de RO-kraanhendel kort op om de opgebouwde druk in het RO-systeem te ontlasten. Hierdoor wordt het verwijderen van de slang gemakkelijker.
2. Verwijder de CLEAR-uitgangsslang op punt P. Zie Afb. B. Om de slang te verwijderen, drukt u op de klemring en houdt u deze ingedrukt tegen de fitting. Met de klem in deze positie kan de buis worden verwijderd. Zodra de uitgangsslang is losgekoppeld, verwijdert u de ingangsslang op punt O. Verwijder het oude filter en gooi het weg.
3. Het nieuwe PH-filter wordt geleverd met 2 eindstoppen. Verwijder de pluggen voordat u de slang op het filter aansluit.
4. Om de slang weer aan te sluiten op punt O en P, duwt u de slang in de Quick Connect-fitting en trekt u vervolgens voorzichtig aan de slang om er zeker van te zijn dat de verbinding goed vastzit. Zorg ervoor dat "FLOW →" op het filter naar de drinkwaterkraan wijst.
5. Tap een volle tank water af voor gebruik.
   Controleer op lekkages!
