Veiligheidsinformatie

Algemene informatie

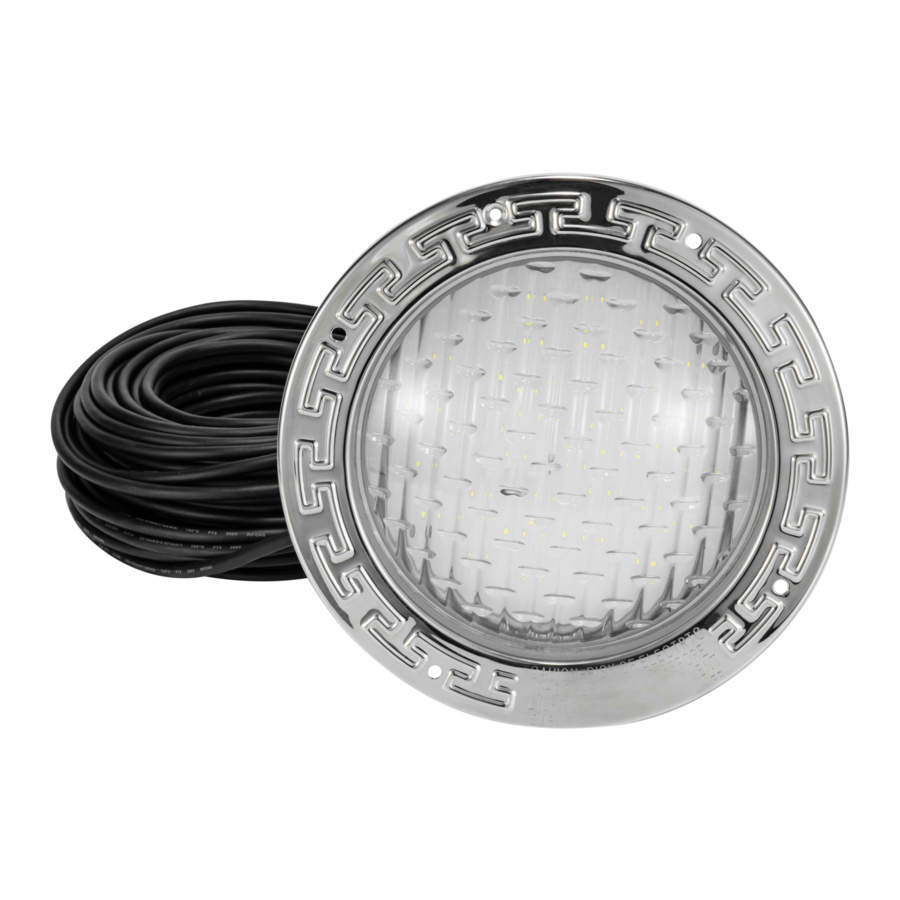

HQUA-SP-PN01 is een LED-zwembadlamp, die zeer eenvoudig te installeren en veilig is. Hij past gemakkelijk in uw oude natte nis (armatuur). Vervang hem door deze LED-lamp en voorring. De uitgangsspanning is 12V DC, wat helemaal niet schadelijk is voor het menselijk lichaam. Het kan voldoende licht geven dat gelijk is aan de gloeilamp van 300 W. Hierbij zullen we de structuur, specificatie en installatie van de unit introduceren.

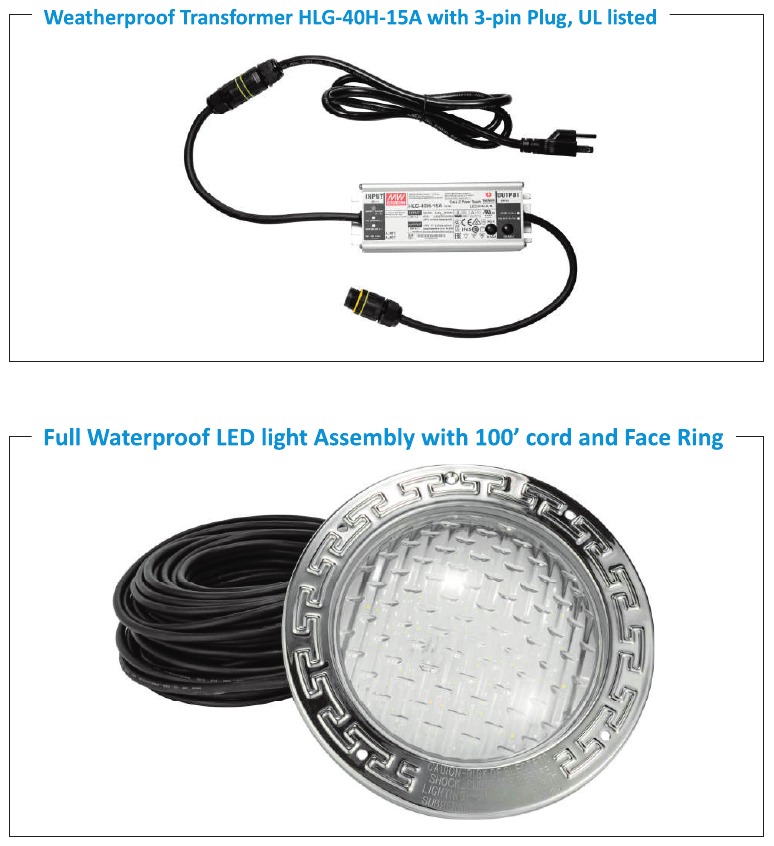

Systeemcomponenten

Specificatie

Installatie

Voorzorgsmaatregel
Houd mensen uit het zwembad wanneer u de installatie uitvoert.
Schakel altijd de elektrische hoofdschakelaar of stroomonderbreker uit.

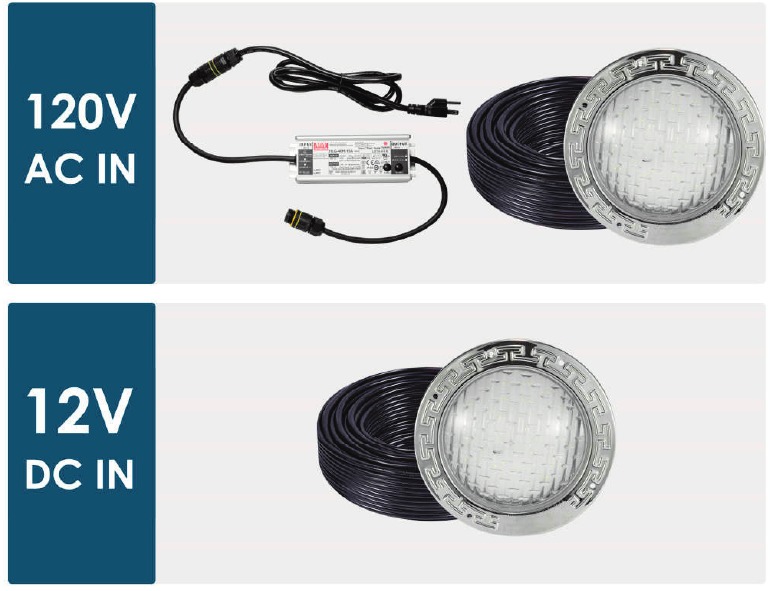

Stroomkennisgeving: onze transformator werkt door om te zetten van 120V AC naar 12V DC en door 100' elektrisch snoer te laten gaan en de LED-lamp te laten branden. U kunt onze transformator ook achterwege laten als u 12V DC-stroom heeft die de LED-lamp kan bedienen. Maar u moet mogelijk rekening houden met de spanningsval van het elektrische snoer, afhankelijk van hoe lang u het gebruikt.

1. Verwijder de oude voorring en verwijder vervolgens de lampunit uit de nis. Plaats de voorring en de lamp op het zwembadterras.

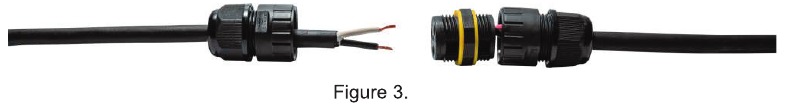

2. 1. Als u het oude elektrische snoer wilt gebruiken. We leveren een waterdichte connector (afbeelding 3.) die u helpt om het oude elektrische snoer met onze LED-lamp te verbinden. U kunt 5-10 ft elektrische snoeren achter onze LED-lamp bewaren. (Wit is positief; Zwart is negatief)

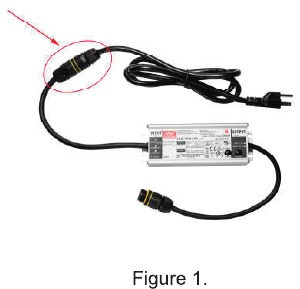

   2. Als u onze nieuwe LED-lamp wilt gebruiken. Knip het oude elektrische snoer achter het oude af. Gebruik een trekker met visbandhaspel om de oude elektrische snoeren te verwijderen en nieuwe snoeren te vervangen. (u moet mogelijk eerst de connector aan de kant van de 100' snoeren loskoppelen, Demonteer de connector aan de kant van het elektrische ingangssnoer niet. Afbeelding 1.) Reserveer voldoende snoeren aan de zwembadzijde, zodat u de lamp in de toekomst kunt vervangen. (We leveren een lampunit en waterdichte connector als vervangingsset. De klant kan gewoon de LED-lamp vervangen zonder het hele elektrische snoer te vervangen dat in goede staat verkeert. Neem contact met ons op via e-mail als u het wilt.)
3. Gebruik een doek om het water op het elektrische snoer te drogen. Verbind de transformator met het nieuwe elektrische snoer via een waterdichte connector, afbeelding 3 Plaats het witte snoer in Terminal "1" (de rode gesp) en het zwarte snoer in Terminal "2" (de blauwe gesp).

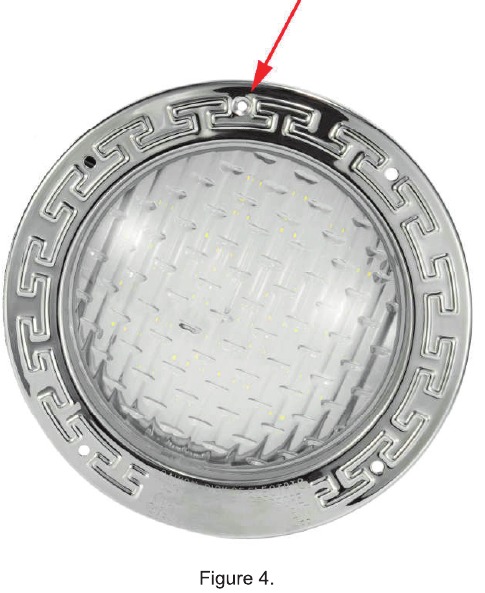

4. Rol de overgebleven elektrische snoeren rond de LED-lampunit en plaats deze in de natte nis. Schroef de voorring vast om de lampunit in de nis vast te zetten. Afbeelding 4.

5. Steek de transformator in het stopcontact en schakel de hoofdschakelaar of stroomonderbreker naar het systeem in. Test de LED-lamp zonder iemand in het zwembad. De LED-lamp moet oplichten wanneer de stroom wordt ingeschakeld. Zo niet, schakel dan de stroomtoevoer uit en controleer de installatie opnieuw vanaf stap 1.

Let op: als u de LED-lamp wilt aansluiten zonder onze 100' snoeren te gebruiken. U kunt deze afknippen en strippen op een afstand van de LED-lamp. En gebruik onze waterdichte connector die in de verpakking zit om dat te repareren met uw oude elektrische snoeren en voeding. Maar zorg ervoor dat het 12V DC IN is. 120V AC zou de lamp vernielen. Dat zou niet in onze garantie zijn opgenomen als het per ongeluk gebeurt.

Probleemoplossing

Probleem			Oorzaak		Oplossing
Er zit water in de lamp.			Het is acceptabel en veilig.		Er is geen speciale actie nodig om ermee om te gaan. Speciaal waterdicht materiaal beschermt het.
De LED-zwembadlamp gaat in het begin niet branden			Geen stroom toevoer.		Controleer eerst het stopcontact om te zien of er elektriciteit beschikbaar is
			Verkeerde verbinding		Controleer het verbindingsgedeelte in stap 4 om te zien of de draden verkeerd zijn aangesloten vanwege de verkeerde kleur.
			De LED-zwembadlamp is op de een of andere manier beschadigd.		Neem contact op met HQUA voor meer hulp.
De LED-zwembadlamp gaat niet branden na een paar keer gebruiken.			Het stroomkabel zit los		Controleer eerst de bedradingsaansluiting zonder stroomtoevoer
			De GFCI is geactiveerd		Neem contact op met HQUA voor meer hulp.

Klantenservice

Als u ondersteuning nodig heeft of vragen heeft over het systeem, neem dan contact op met ons technische ondersteuningsteam via hqua.tech@gmail.com en we helpen u graag verder. We hopen oprecht dat u geniet van de voordelen van heldere en veilige zwembadverlichting na de installatie van HQUA ingegraven zwembad

Onderdeelnummerlijst
