Scosche LOC2SL Handleiding

INLEIDING

De LOC2SL zet luidsprekerkabel (hoog niveau) om in RCA-uitgangen (laag niveau) om een 2-kanaals of mono versterker toe te voegen aan een bestaand fabrieks- of aftermarket-stereosysteem. De LOC2SL beschikt ook over een handige, op afstand monteerbare volumeregelaar voor nauwkeurige controle over het niveau van de subwooferversterker vanuit de auto.

STUUR HET PRODUCT NIET TERUG NAAR DE WINKEL
ALS U HULP OF VERVANGENDE ONDERDELEN NODIG HEEFT
BEL ONS GRATIS: 1-800-621-3695 X3 UUR
MA-VR 8.00-17.30 UUR (PST)
ZATERDAG 8.00-14.00 UUR (PST)

VOORBEREIDING

VOORDAT U BEGINT:
LEES DEZE INSTRUCTIES!

Koppel de negatieve accupool los om kortsluiting te voorkomen. Lees ALLE waarschuwingen van de fabrikant met betrekking tot airbags en elektrische systemen in uw voertuig. We raden aan om een volt-ohm-meter of een computerveilige LED-probe te gebruiken bij het controleren van de bedrading. Een testlamp of geaarde lichtprobe kan, indien onjuist gebruikt, schade toebrengen aan de computer en/of het diagnosesysteem van het voertuig.
AANBEVOLEN GEREEDSCHAP (niet inbegrepen)
TESTEN/DIAGNOSE: Digitale volt/ohmmeter of elektronica-veilige voltprobe
DRAADLAS/AANSLUITINGEN: Draadcrimper/strippers, soldeerbout/heat shrink of buttsplice-krimpconnectoren, kabelbinders
SPECIAAL: Paneelwipper voor voertuigen, gereedschap voor het verwijderen van bekleding, gereedschap voor het trekken van draad/kabel

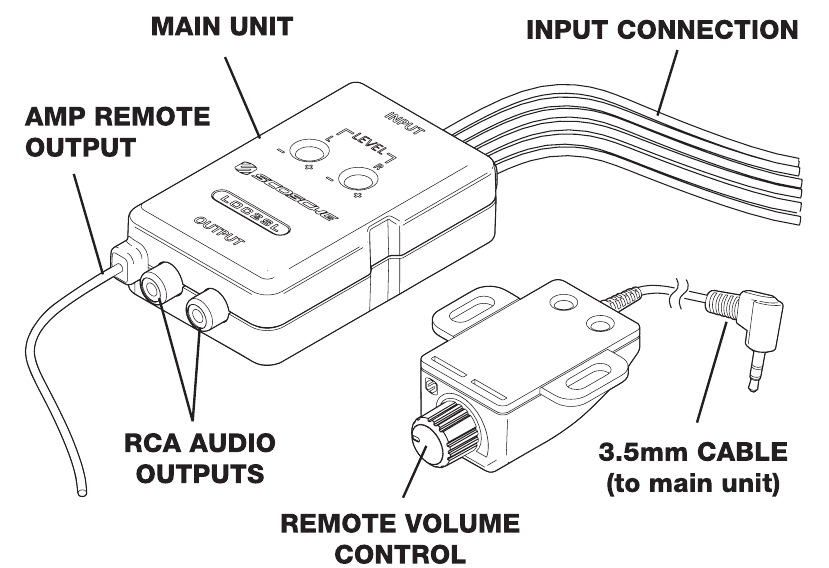

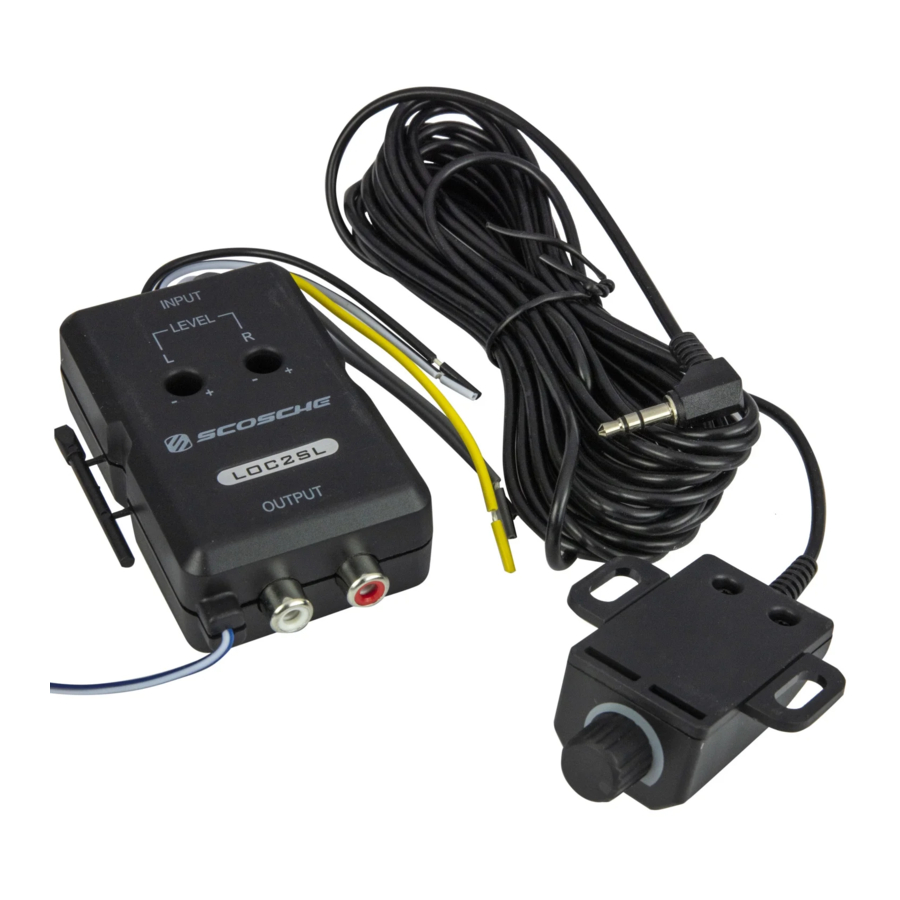

LOC2SL OVERZICHT

BEDRADINGINSTRUCTIES

TIPS: Voor een eenvoudigere installatie kunnen verbindingen in veel voertuigen worden gemaakt bij de achterste luidsprekers zonder dat de stereo hoeft te worden verwijderd! De LOC2SL adaptermodule geeft een +12V remote uitgang op de blauw/witte draad wanneer een signaal wordt gedetecteerd van de luidsprekerdraden van de autoradio. De draadkleuren op de LOC2SL kunnen afwijken van de bedradingscodes die op uw autoradio/voertuig staan.

1. Sluit de zwarte draad aan op het chassis (voertuigmetaal).
2. Sluit de gele draad aan op een +12V constante (continue) stroombron. TIP: Als de versterker in de buurt is geïnstalleerd, sluit dan de gele draad van de LOC2SL aan op de +12V accupool of -draad van de versterker.
3. Sluit de +/- ingangsdraden van de linkerluidspreker aan op de witte en wit-zwarte ingangsdraden van de LOC2SL. Dit kan worden gedaan bij de luidspreker van het voertuig of achter de stereo zelf.
4. Sluit de +/- ingangsdraden van de rechterluidspreker aan op de grijze en grijs/zwarte ingangsdraden van de LOC2SL. Dit kan worden gedaan bij de luidspreker van het voertuig of achter de stereo zelf.
5. Sluit de blauw/witte draad aan op de "remote turn-on" of "REM" ingang van de versterker. Raadpleeg altijd de handleiding van uw versterker voor bedradingsdetails/functies van uw specifieke versterker.
6. Sluit de RCA audio-uitgangen van de LOC2SL aan op de ingangen van de versterker (ROOD = rechterkanaal, WIT = linkerkanaal)

OPMERKING: Sommige mono (monaurale) subversterkers hebben mogelijk slechts één RCA-ingang. U kunt het linker- of het rechtersignaal van de LOC2SL kiezen, maar het is raadzaam om een y-adapter te gebruiken om deze te combineren voor een maximaal signaalniveau.

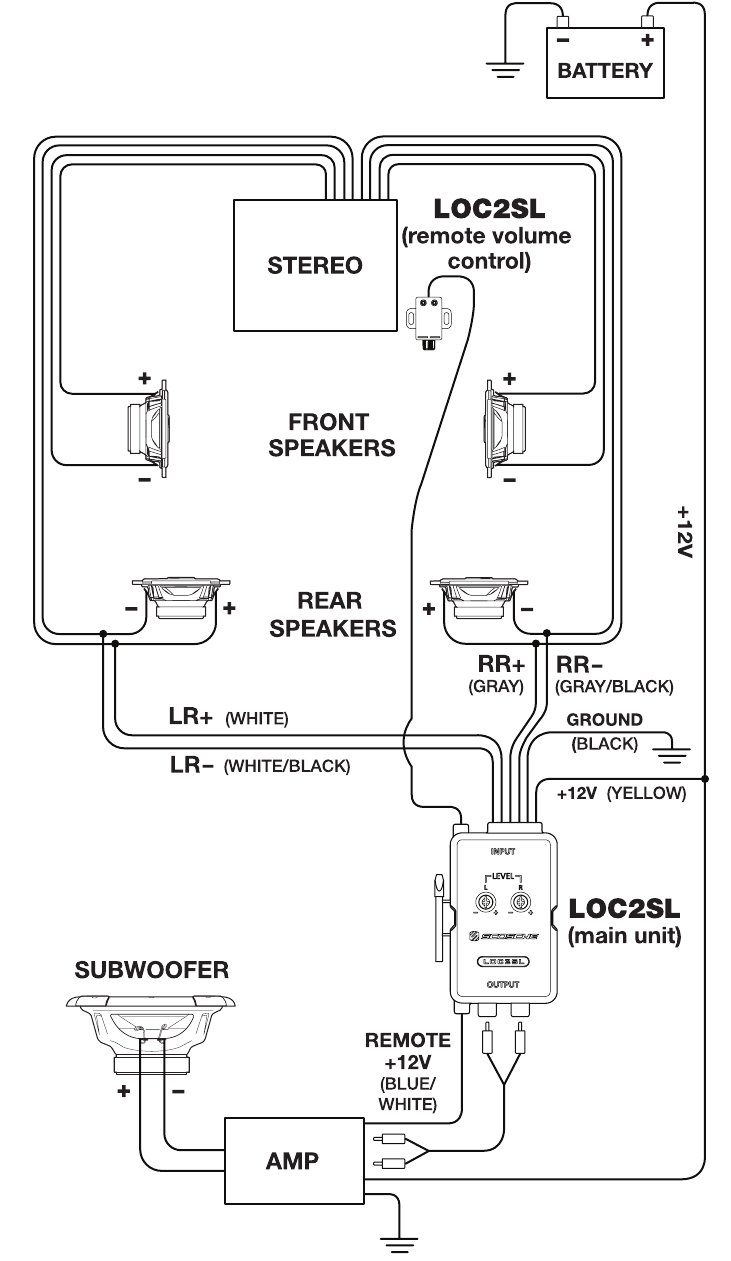

BEDRADINGSSCHEMA

BEDRADINGSKLEURCODES

OPMERKING: De draadkleuren op de LOC2SL kunnen afwijken van de draadkleuren die op de autoradio/in het voertuig te vinden zijn. Raadpleeg altijd de handleiding van de stereo-installatie voor bedradingsdetails/functies van uw specifieke autoradio. De draadkleurcodes die op de LOC2SL worden gebruikt, voldoen aan de normen die zijn vastgesteld door de E.I.A. (Electronics Industry Association).
Wit = Linksvoor positieve ingang (LF+)
Wit/zwart = Linksvoor negatieve ingang (LF-)
Grijs = Rechtsvoor positieve ingang (RF+)
Grijs/zwart = Rechtsvoor negatieve ingang (RF-)
Geel = +12 volt voedingsingang (constant batterijvermogen)
Zwart = Chassis aarde (voertuigmetaal)
Blauw/wit = +12V remote uitgang (versterker inschakelen)

AFSTANDSBEDIENING SUB/VOLUME

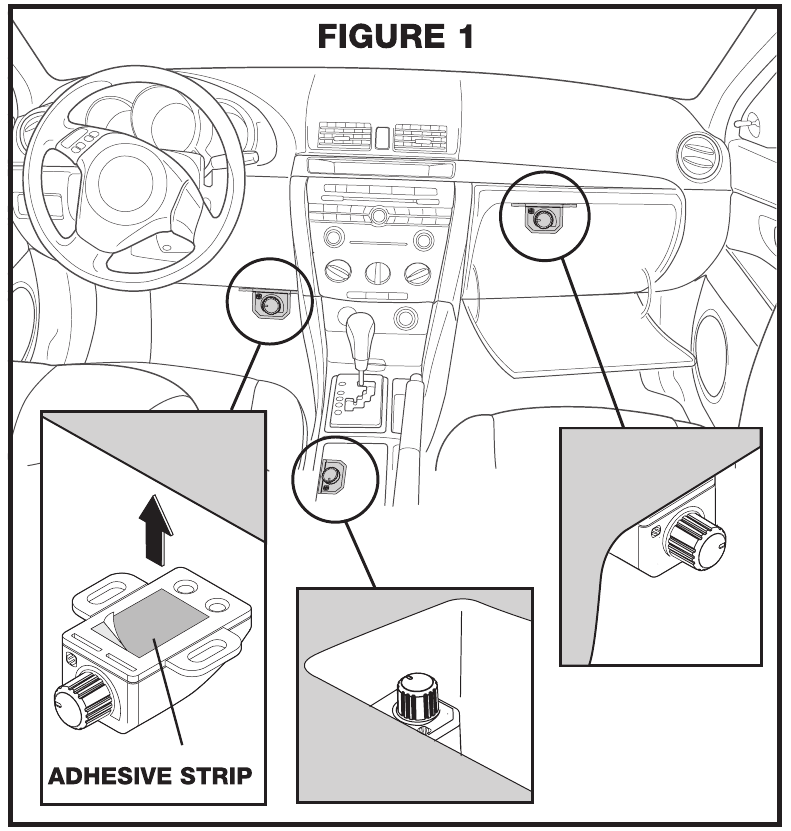

De LOC2SL bevat een optionele, op afstand monteerbare volumeregelaar om het niveau van het nieuwe AMP/SUB-systeem te verzwakken/regelen. Kies een locatie die toegankelijk is voor de bestuurder, passagier of beide. Zie Afbeelding 1 voor voorgestelde locaties.
TIP: Controleer op obstructies op de gekozen locatie voordat u de volumeregelaar monteert/routeert.
Aanbevolen: Gebruik de meegeleverde kleefstrip voor niet-permanente montage. Optioneel: Gebruik voor permanente montage (2) kleine 1/4' schroeven (niet inbegrepen).

1. Kies de gewenste locatie voor de volumeregelaar op afstand (Afbeelding 1).

2. Leid de bedieningskabel van de geselecteerde locatie naar de LOC2SL-hoofdeenheid.
3. Steek de mannelijke 3,5 mm bedieningsdraad in de vrouwelijke 3,5 mm ingang van de LOC2SL-module.
4. Trek de achterkant van de kleefstrip aan één kant eraf en bevestig deze aan de behuizing van de volumeregelaar op afstand. Wanneer u klaar bent om te monteren, trekt u de resterende strip weg en drukt u het apparaat tegen het montageoppervlak.
   Optioneel: Gebruik voor extra ondersteuning 2 kleine schroeven (schroeven niet inbegrepen).

HET UITGANGSNIVEAU AANPASSEN

OPMERKINGEN: De gain-regelaars van de LOC2SL zijn gevoelig, een kleine aanpassing kan het volume drastisch veranderen. De aanpassingspotentiometers draaien één volledige slag, draai niet te ver door of gebruik te veel druk. Pas de gains voorzichtig aan. Te veel volume of vervorming kan uw gehoor en de audioapparatuur beschadigen.

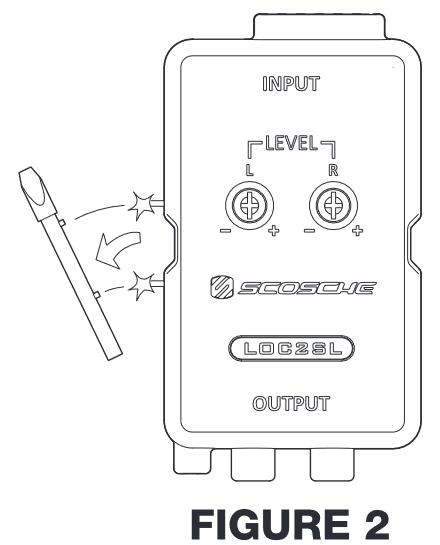

1. Breek voorzichtig het schroevendraaiergereedschap af van de zijkant van de LOC2SL-behuizing (Afbeelding 2).


2. Als u de volumeregelaar op afstand gebruikt, zorg er dan voor dat deze is aangesloten op de hoofdeenheid met de knop helemaal omhoog (Afbeelding 3).

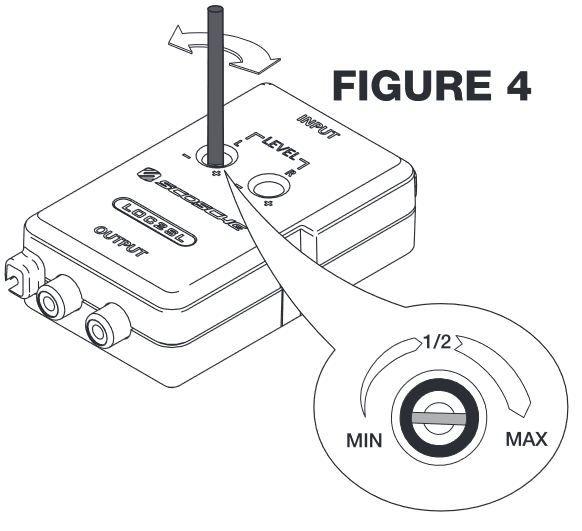

3. Gebruik het meegeleverde gereedschap bij de LOC2SL-module en draai beide gain-regelaars helemaal omlaag (tegen de klok in totdat ze stoppen - Afbeelding 4).

4. Zet de stereo aan en zet het volume op 3/4 (of net boven het luidste luistervolume)
5. Draai voorzichtig de linker- en rechtergainregelaars (met de klok mee) op de LOC2SL omhoog totdat het geluid zo luid is als ooit nodig zal zijn of in de buurt van vervorming (wanneer het geluid onduidelijk, onduidelijk of onderbroken wordt).
6. Draai elk gainniveau iets terug vanaf stap #5 en zet vervolgens onmiddellijk het stereovolume lager.
7. Als u een "brom"- of overmatig "sis"-geluid hoort tussen nummers, zijn de gainniveaus mogelijk nog steeds te hoog afgesteld.

PROBLEEMOPLOSSING

GEEN GELUID

• Controleer en verifieer alle elektrische en signaalverbindingen.
  • Luidsprekerkabelaansluitingen op LOC2SL-ingang
  • Audio RCA-kabelaansluitingen van LOC2SL-uitgang naar versterker.
• Controleer of de versterker wordt ingeschakeld wanneer de stereo is ingeschakeld.
  • Verifieer de remote turn-on uitgang (blauw/witte draad) van LOC2SL is aangesloten op de versterker
  • Verifieer dat LOC2SL +12V ontvangt op de gele draad en dat de zwarte draad is aangesloten op het chassis aarde.
    Opmerking: Als aan alle bovenstaande voorwaarden is voldaan, kan het nodig zijn om de remote turn-on aansluiting/draad van de versterkers rechtstreeks op de autoradio of ontsteking aan te sluiten.
• Controleer de gain-aanpassingsniveaus op LOC2SL
• (Indien u een volumeregelaar op afstand gebruikt) controleer of de knop niet helemaal omlaag is gedraaid.

• Als er nog steeds geen geluid is, bel dan de technische ondersteuning op 1-800-621-3695 x3

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Scosche LOC2SL Handleiding

Beschikbare talen
