Lexus NX 2015 Series, NX 2016 Series handleiding

Installatie-instructie

1. Om er zeker van te zijn dat het installatieproces veilig verloopt, dient u de installatie strikt volgens de handleiding door een professionele vakman te laten uitvoeren.
2. Schakel de stroom en de motor van het voertuig uit voor de installatie.

Product en accessoires

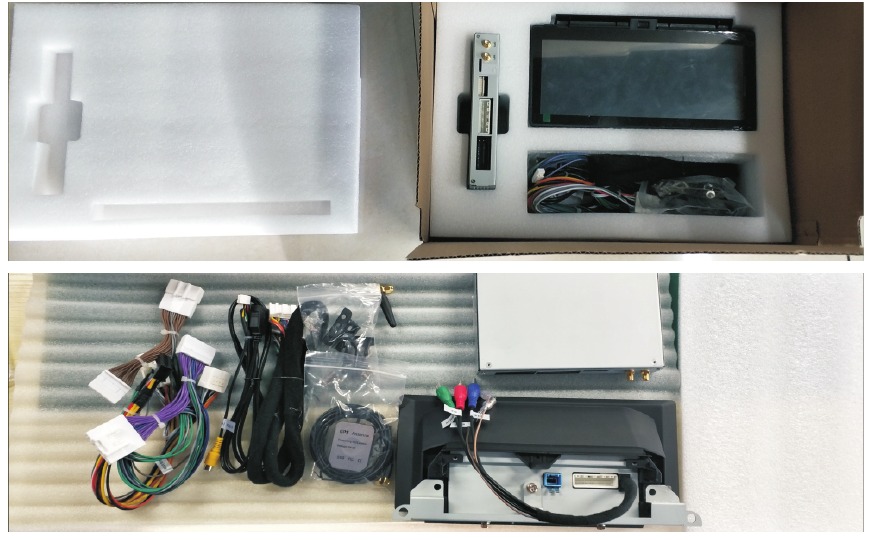

Product- en accessoireslijst (controleer a.u.b.): TFT-kit (1 stuks) * Navi-box (1 stuks) * Plastic voorpaneel (1 stuks) * kabels (5 stuks) schroeven: M5*10*10 mm (7 stuks) schroeven: TM5*16 mm (2 stuks) linker en rechter gespen (2 stuks)

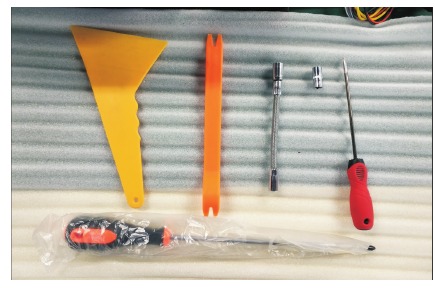

Installatiegereedschap

1. Kruiskopschroevendraaier groot (M6*150MM)
2. 8 mm/10 mm dopsleutel
3. Wriktool
4. Kruiskopschroevendraaier klein
5. Kruiskopschroevendraaier groot (M6*260MM)

Voorbereiding voor de installatie

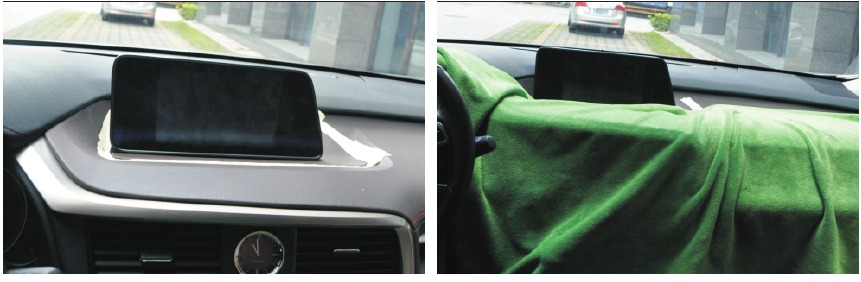

Let op: leg een handdoek rondom de originele autoradio om beschadiging van het voertuiginterieur te voorkomen.

Demonteer de TFT-kit van de originele radio

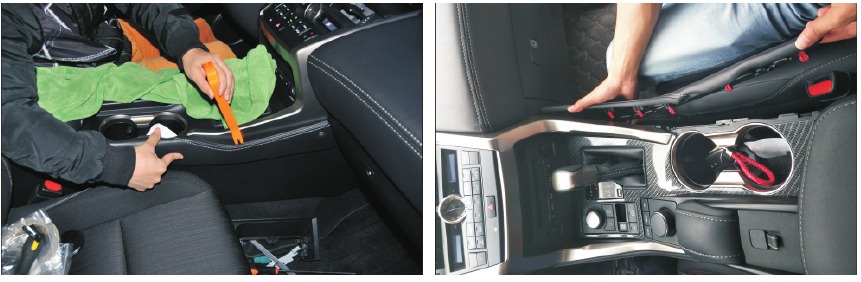

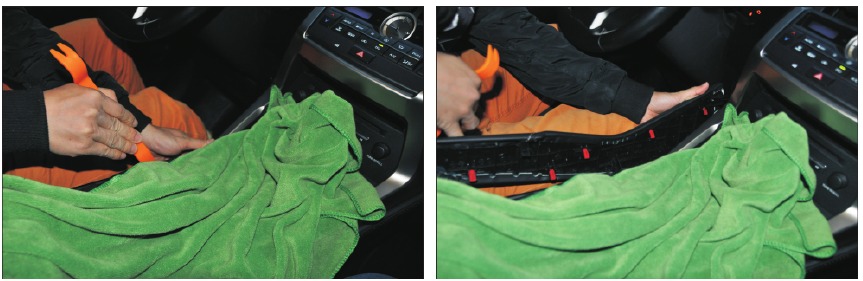

1. Steek het gereedschap in de opening om de linkerplaat iets te verwijderen

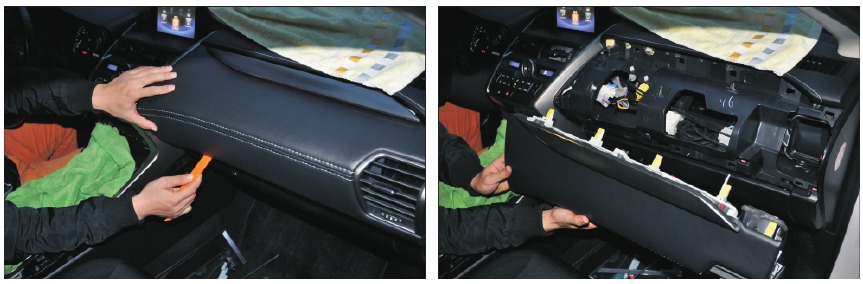

2. Steek het gereedschap in de opening om de rechterplaat iets te verwijderen


3. Steek het gereedschap in de opening om de rechter voorste luchtopening iets te verwijderen

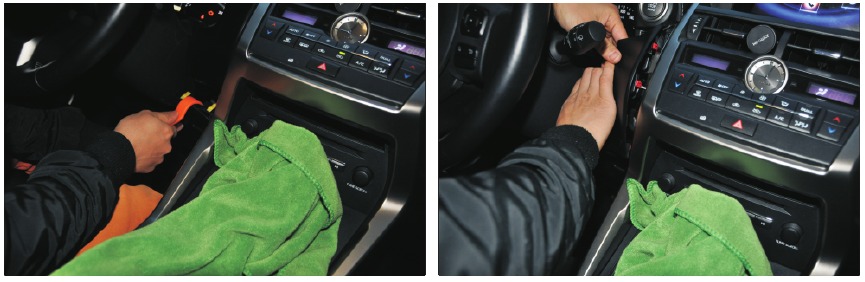

4. Steek het gereedschap in de opening om twee platen onder ACC iets te verwijderen

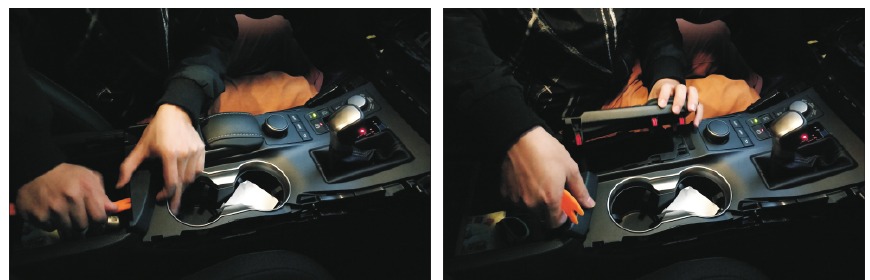

5. Steek het gereedschap in de opening om twee platen van de armsteundoos te verwijderen

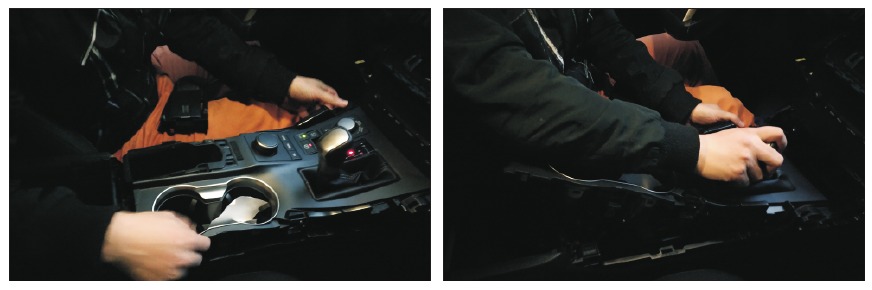

6. De versnellingsbak wordt iets naar achteren getrokken met twee handen, zet de versnelling op P en de versnellingsbak wordt teruggeduwd

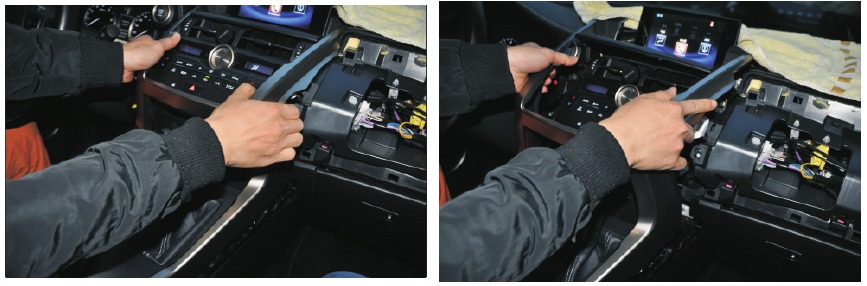

7. Duw linksboven en rechtsboven om de zilveren framecomponent van de middenconsole te verwijderen

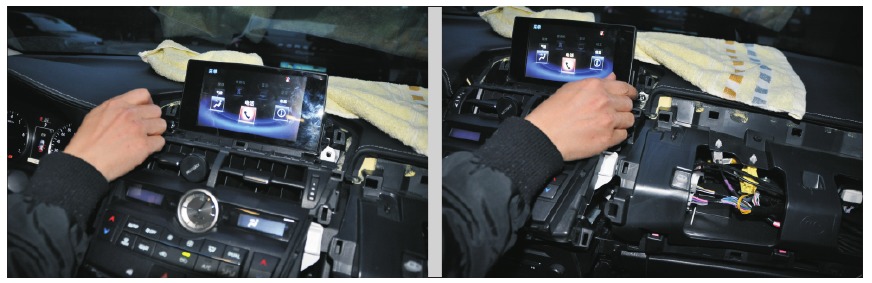

8. Gebruik dopsleutel nr. 8 om de linker- en rechterschroeven op het beeldscherm te verwijderen

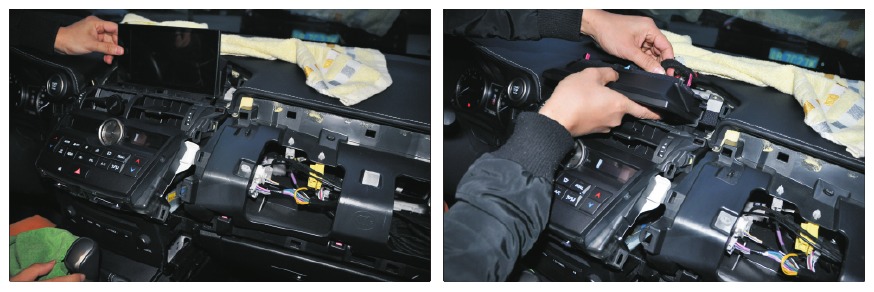

9. Verwijder de zwarte voedingskabel van de originele auto en de kleine blauwe stekkers en andere draden om het LCD-scherm te verwijderen.

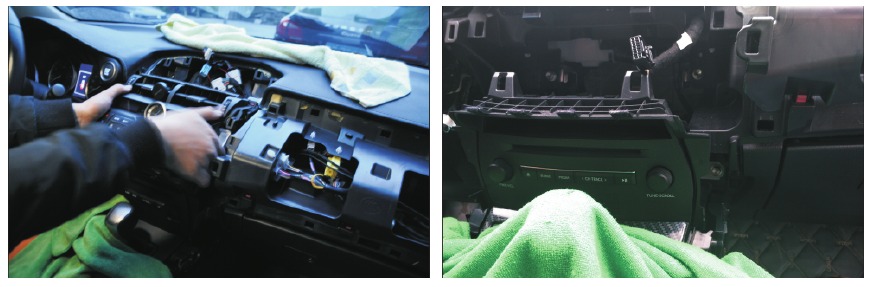

10. Haal de airconditioningseenheid iets naar voren en verwijder de stekkerdraad

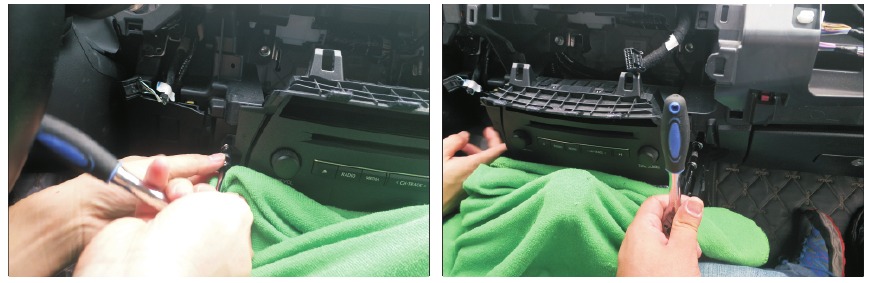

11. Gebruik dopsleutel nr. 10 om de linker- en rechterschroeven van de CD-speler te verwijderen

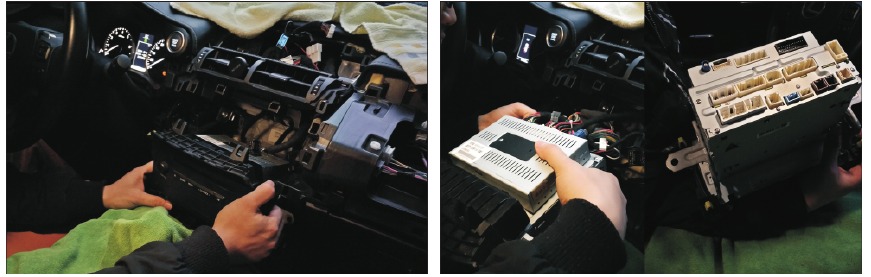

12. haal de CD-speler eruit en verwijder de stekkerdraad


Installatie van de hostunit en draden

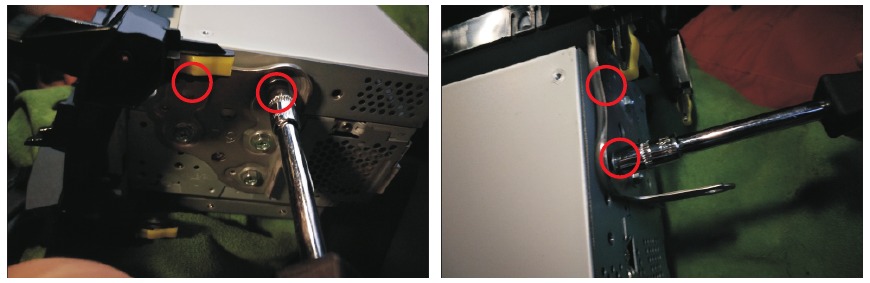

1. Haal de navigatiebox eruit en gebruik een 8 mm dopsleutel om de 4 schroeven vast te zetten

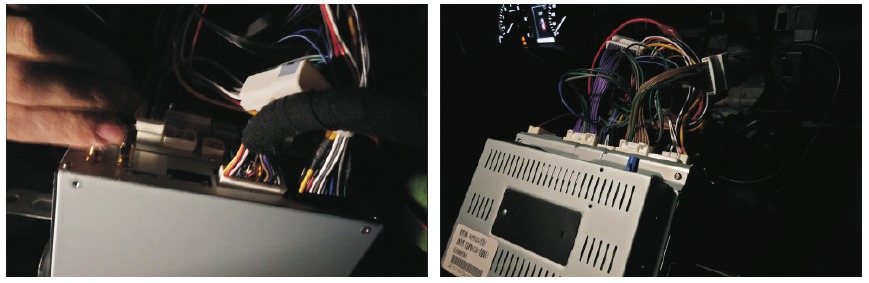

2. Steek de lijn in de originele PCB-kaart en zet deze vast

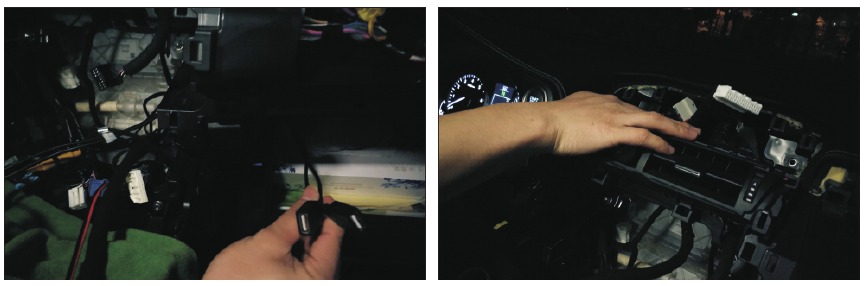

3. Positie van de USB-draad en voedingskabel

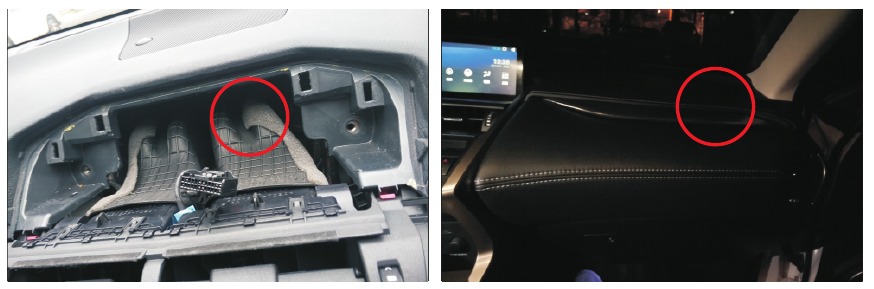

4. GPS-installatiepositie

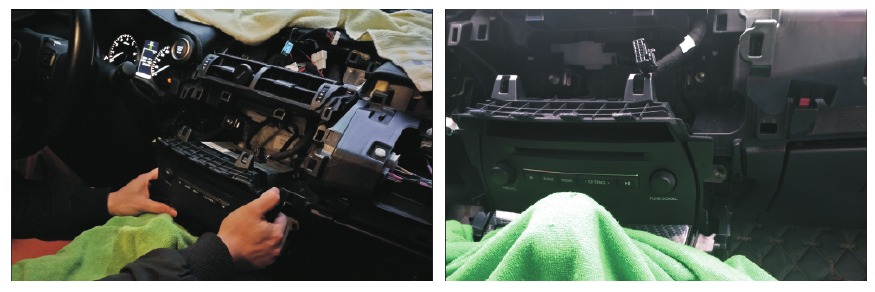

5. Plaats de CD-speler terug

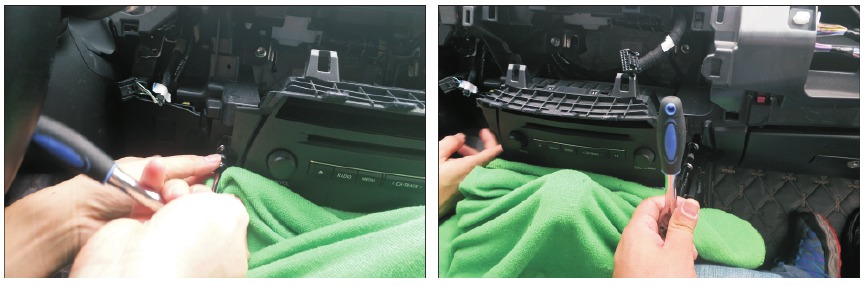

6. Gebruik dopsleutel nr. 10 om de schroeven op de CD-speler vast te zetten

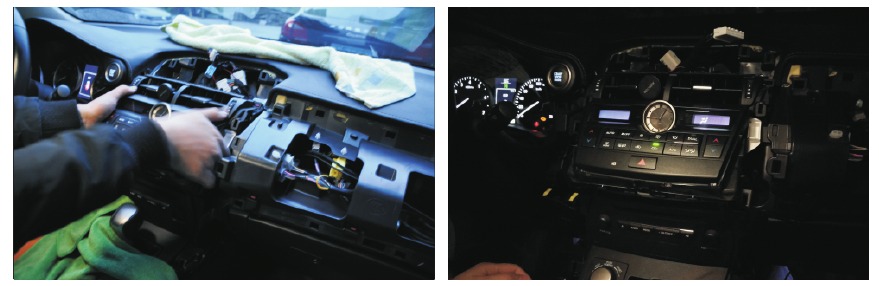

7. Steek de stekkerdraad erin en installeer de airconditioningseenheid iets naar voren


Nieuw product monteren

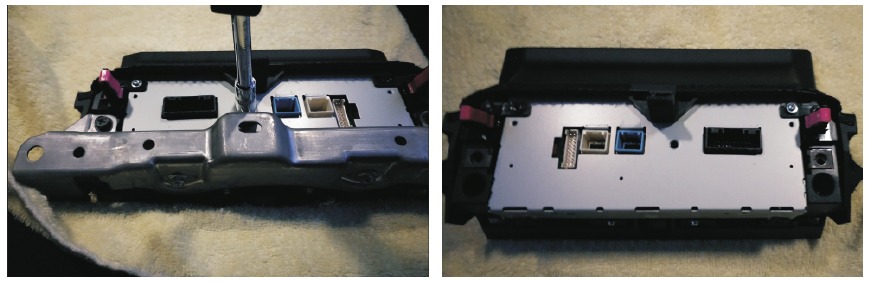

1. Haal twee gespen van de originele plastic achterkant en plaats ze in de nieuwe achterkant. Gebruik een schroevendraaier om 2 schroeven uit de zilveren framecomponenten te halen en verwijder het voorpaneel

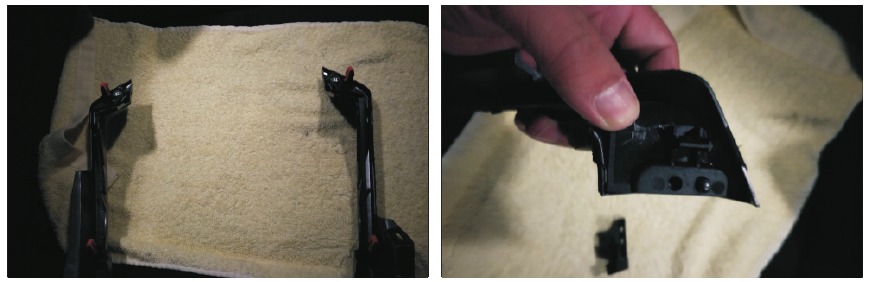

2. Plaats de nieuwe plastic vulplaatjes om vast te klikken op de linker- en rechterkant van de zilveren framecomponenten

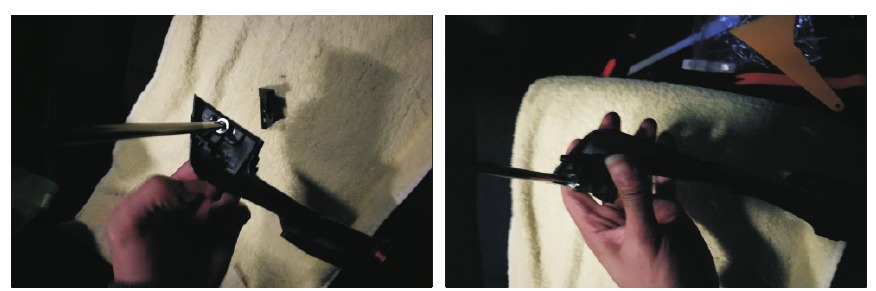

3. Gebruik een kleine schroevendraaier om de schroeven aan de linker- en rechterkant vast te zetten

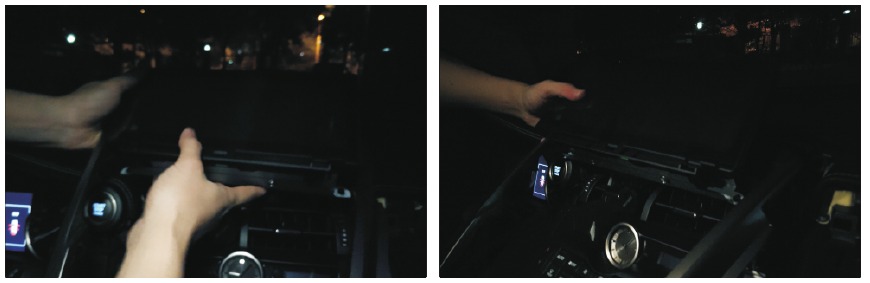

4. Plaats het nieuwe TFT-scherm in de zilveren framekit.

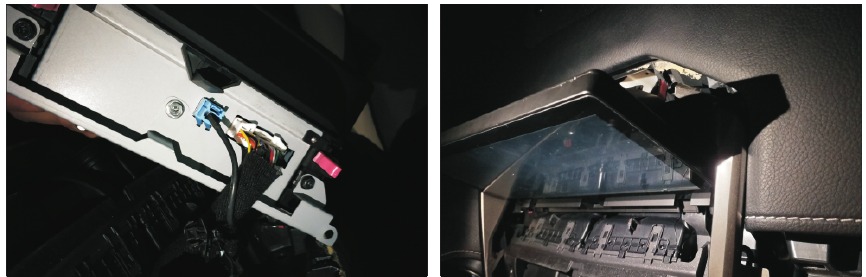

5. Steek de draden in de nieuwe TFT-kit

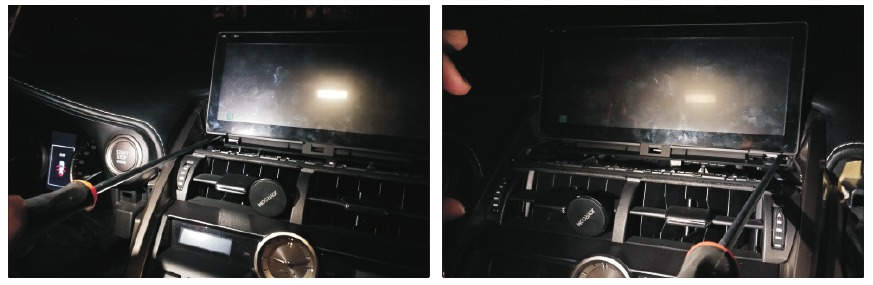

6. Gebruik een magnetische M6*250 mm schroevendraaier om 2 schroeven vast te zetten

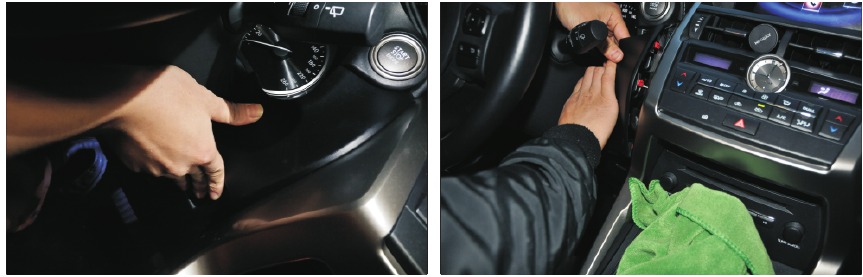

7. Plaats de platen die zich onder ACC en de linkerkant van ACC bevinden

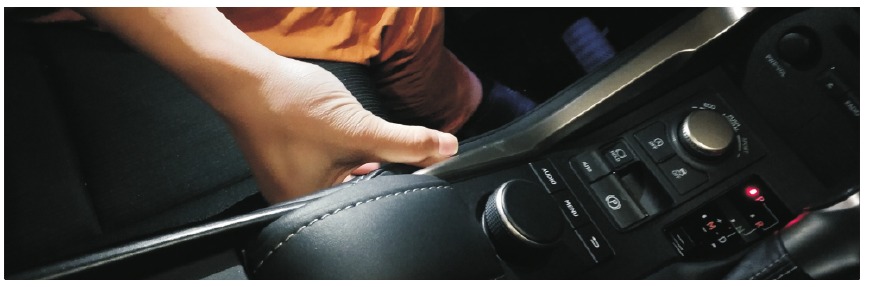

8. Plaats de linkerplaat

9. Plaats de luchtopening en de rechterplaat

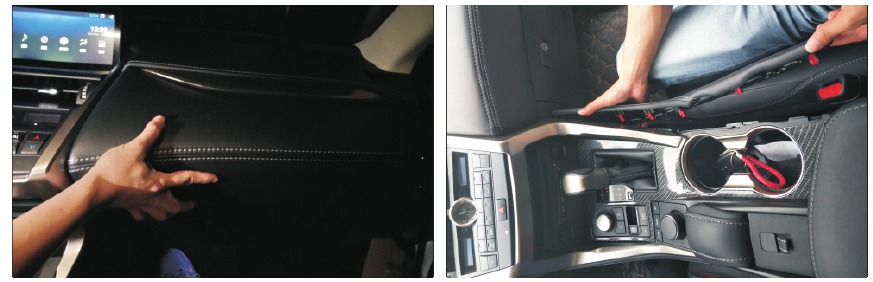

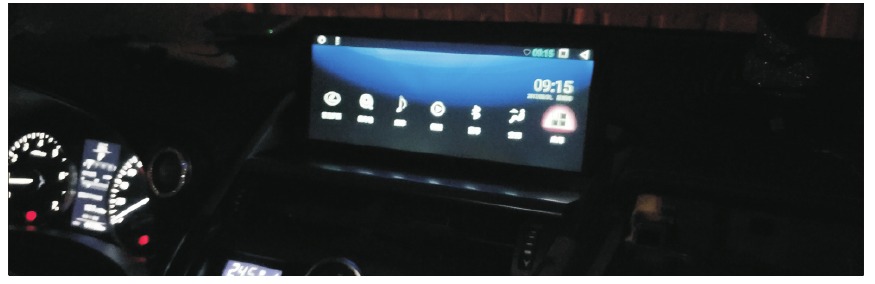

10. Plaats een nieuwe voorplaat
