Huffy Pro handleiding

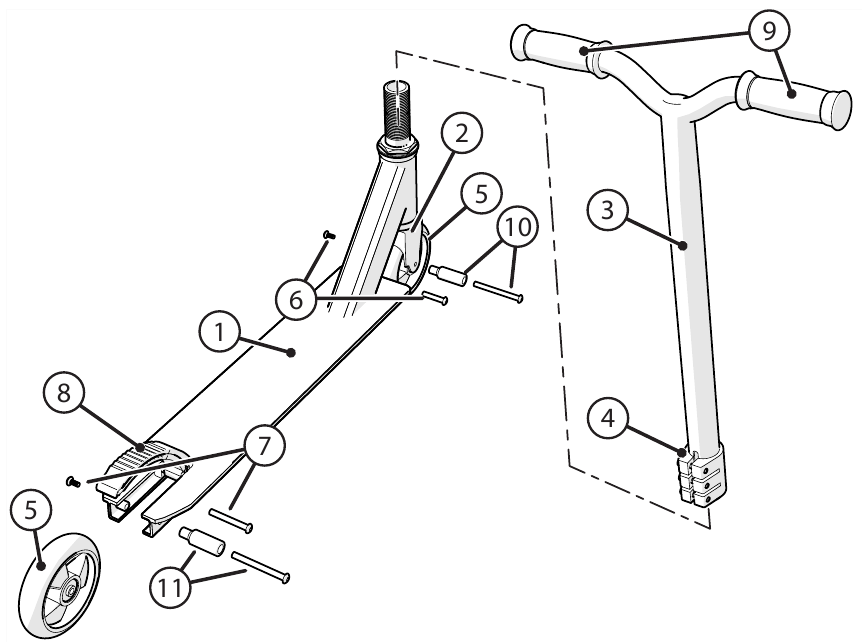

Onderdelen monteren

Onderhoud

De scooter moet periodiek worden gecontroleerd op losse, kapotte of versleten onderdelen. Draai alle losse onderdelen vast en vervang versleten of kapotte onderdelen onmiddellijk. Regelmatig schoonmaken verlengt de levensduur van deze scooter.

ZELFBORGENDENDE SLUITINGEN:
Bij herhaaldelijk gebruik kunnen zelfborgende sluitingen hun vermogen verliezen om zich aan de schroefdraad te vergrendelen en losraken. Controleer zelfborgende sluitingen regelmatig en vervang ze wanneer ze versleten zijn.

INSPECTIE VAN DE LAGERS:
Controleer regelmatig de wiellagers van het product. Vervang de wielen wanneer de lagers niet slagen voor de volgende tests:
Til elk uiteinde van het product van de grond en draai het opgetilde wiel met de hand:

• Het wiel moet vrij en gemakkelijk draaien.
• Er mag geen zijwaartse beweging zijn aan de wielrand wanneer deze met lichte kracht opzij wordt geduwd.

WEKELIJKSE SERVICE:
Breng een paar druppels universele olie aan op de zijkanten van elke wielas. Controleer of de assluitingen goed vast zitten.

Montage

OPMERKINGEN:

• Aanbevolen gereedschap: metrische inbussleutelset en momentsleutel.
• Klem kan 2- of 3-bouts ontwerp zijn.
• Klem kan in de fabriek vooraf op de stuurpen zijn geïnstalleerd en moet mogelijk worden losgemaakt vóór de montage.

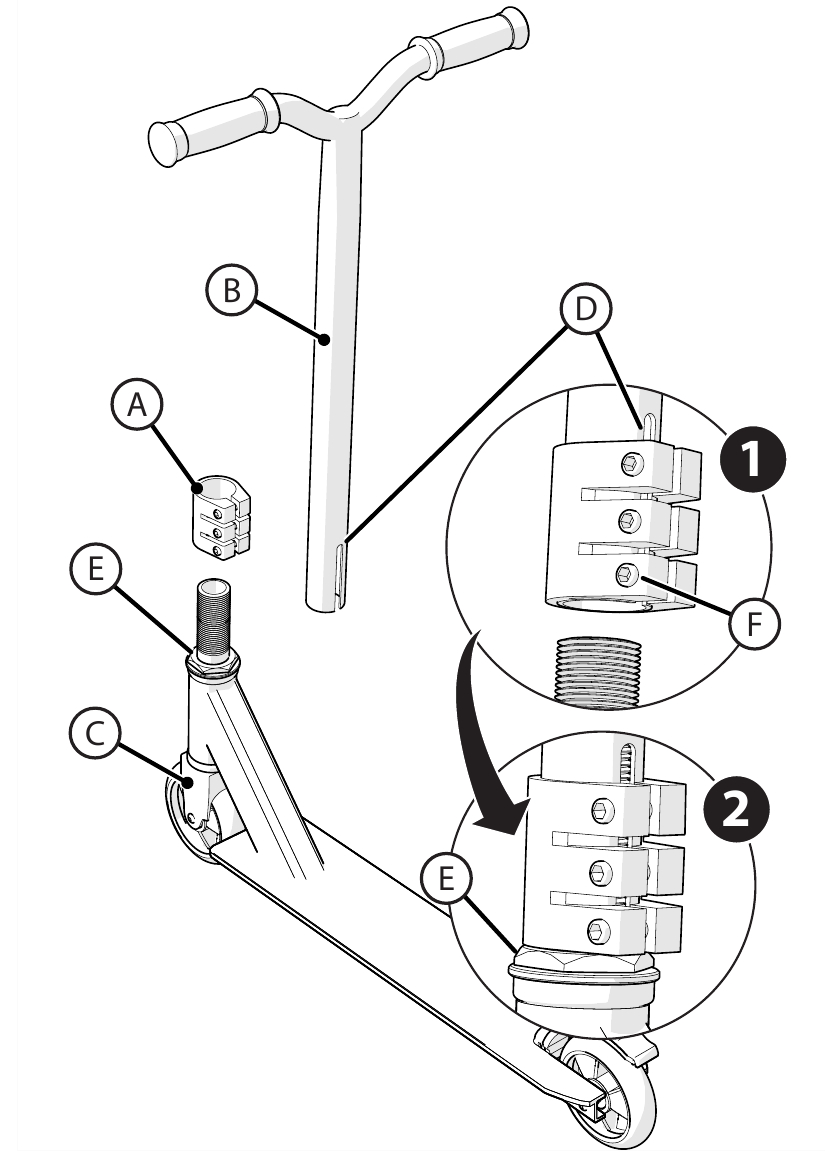

1. Zorg ervoor dat het voorwiel/de vork naar voren is gericht, zoals afgebeeld.
2. Plaats de klem op de stuurpen zodat de klem gelijk is met de onderkant van de stuurpen (weergave ) en sleufD naar de ACHTERKANT is gericht.
3. Schuif het stuur en de klem op de schroefdraad stuurkolom totdat ze tegen de headsetmoer zitten (weergave ).
4. Draai de klembouten gelijkmatig en stevig vast zodat het stuur niet beweegt - zie de koppeltabel voor het aanbevolen aanhaalmoment.

Koppeltabel - aanbevolen aanhaalmoment

Het gebruik van een momentsleutel wordt aanbevolen. Het aanbevolen aanhaalmoment voor elke sluiting staat hieronder vermeld. Naast het vastdraaien tot het aanbevolen aanhaalmoment, moet u ervoor zorgen dat de onderdelen van het product voldoende zijn vastgedraaid door de functionele tests (in de montageonderdelen van de gebruikershandleiding) op elk onderdeel uit te voeren terwijl het wordt vastgedraaid.
OPMERKING: Controleer of alle sluitingen op het product zijn vastgedraaid volgens de onderstaande tabel:

Aanbevolen aanhaalmoment voor schone, droge schroefdraad:		Hoe te meten:
Sluiting maat	Aanhaalmoment (N•m / ft-lb)	De schroef- of boutmaat wordt bepaald door de breedte bij de SCHROEFDRAAD, zoals weergegeven.
4 mm (.157 in)	4,2 N•m (3,1 ft-lbs)
5 mm (.196 in)	6,8 N•m (5 ft-lbs)
6 mm (.236 in)	9,5 N•m (7 ft-lb)
7 mm (.275 in)	16,3 N•m (12 ft-lbs)
8 mm (.314 in)	23 N•m (17 ft-lbs)
10 mm (.393 in)	44,7 N•m (33 ft-lbs)

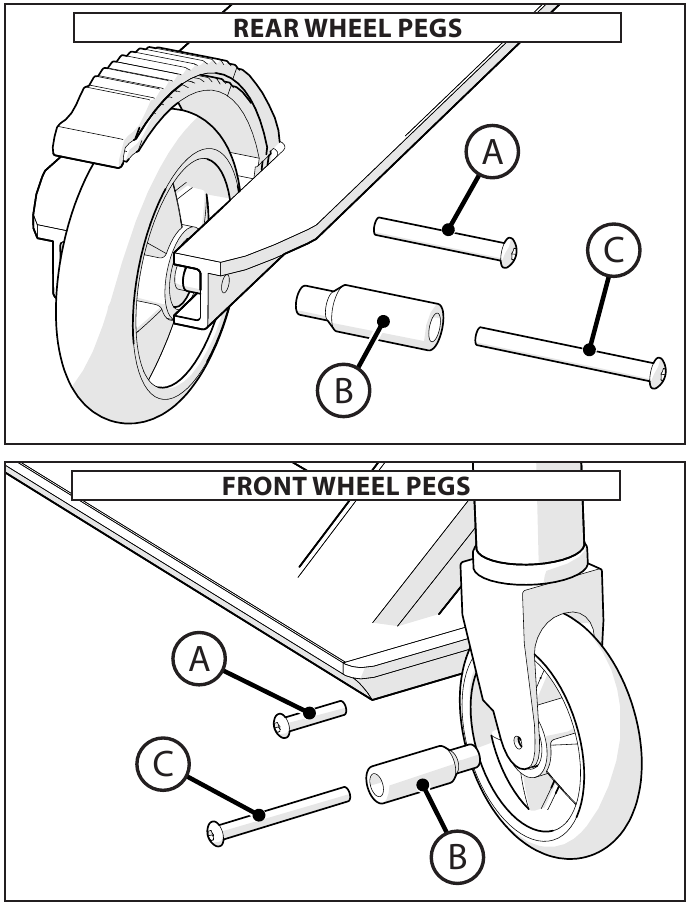

OPMERKING: Het proces is hetzelfde voor voorste en achterste voetsteunen.

1. Verwijder de bestaande schouderbouten aan dezelfde kant als de voetsteun installatie.
   • Als de lange schouderbout niet aan de kant is waar de voetsteun wordt geïnstalleerd, verwissel dan de hardware zodat de lange schouderbout is geïnstalleerd aan dezelfde kant als de voetsteun.
2. Houd het wiel op zijn plaats zodat de lagers/afstandhouders er niet uit komen.
3. Installeer de voetsteun met de meegeleverde langere schouderbout zoals afgebeeld.
4. Draai de schouderbouten volledig en stevig vast - zie de koppeltabel voor het aanbevolen aanhaalmoment.
5. Zorg ervoor dat het wiel gelijkmatig en vrij draait.

Bediening en remmen

RIJDEN: De scooter wordt bediend door één voet op het deck te plaatsen en met de andere voet af te zetten.

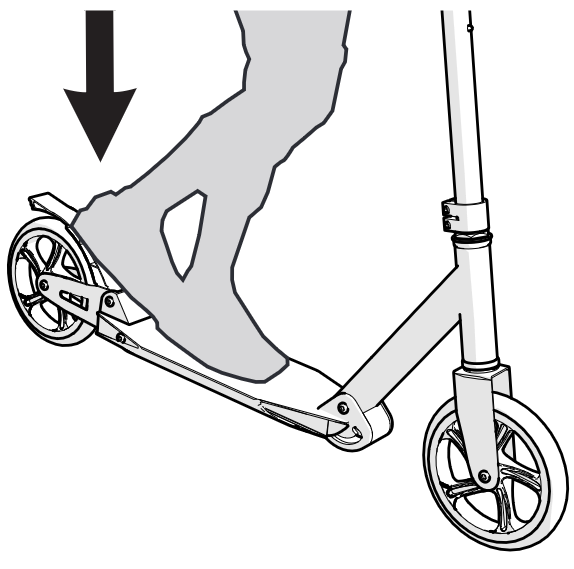

REMMEN: Op sommige modellen is het achterspatbord scharnierend voor gebruik als rem. Duw met de hiel van de voet op het achterspatbord om de scooter te vertragen en te stoppen. Houd rekening met een extra remafstand bij nat weer. Het spatbord zal heet zijn na het remmen.
BESTUREN: Draai tijdens het vooruit bewegen voorzichtig aan het stuur en leun lichtjes in de bocht.

• Scooters met brede decks kunnen de grond raken en de scooterwielen van de grond tillen, wat een ongeluk kan veroorzaken. Let op de omgeving tijdens het rijden.
• Draag altijd schoenen tijdens het rijden op de scooter.

DRAAG ALTIJD UW HELM TIJDENS HET RIJDEN OP DIT PRODUCT!

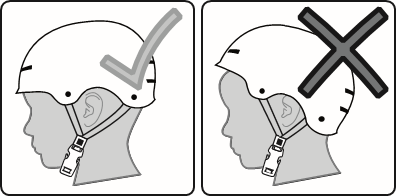

Lees altijd de gebruikershandleiding die bij uw helm wordt geleverd om ervoor te zorgen dat deze correct is aangebracht en bevestigd aan het hoofd van de gebruiker volgens de montage-instructies in de gebruikershandleiding.

Veiligheids- en waarschuwingsinformatie

• De gebruiker moet 8+ jaar zijn en niet meer dan 220 lbs (100 kg) wegen.
• Vermijd scherpe hobbels, afvoerroosters en plotselinge veranderingen in het oppervlak. Scooter kan plotseling stoppen. Let op voetgangers.
• Controleer en bevestig alle sluitingen voor elke rit.
• Vermijd overmatige snelheid die gepaard gaat met afdalingen.

AANVULLENDE VEILIGHEIDSWAARSCHUWINGEN:

• Het is de verantwoordelijkheid van de volwassene om het kind voor te lichten en te bepalen of het in staat is om het voertuig veilig te bedienen.
• Voordat het voertuig wordt gebruikt, moet het kind de bedieningselementen en veiligheidsproblemen begrijpen. Ze moeten ook het vermogen en de vaardigheid aantonen om het voertuig te hanteren en de bedieningselementen te bedienen om vallen of botsingen te voorkomen.
• Verwijder en gooi na de volledige montage al het beschermende materiaal en de plastic zakken weg. Houd plastic zakken uit de buurt van kinderen. Zorg ervoor dat u alle verpakkingsmaterialen en onderdelen van onder de carrosserie van het voertuig verwijdert.
• Zorg ervoor dat het kind gezond verstand en veilige praktijken gebruikt bij het gebruik van het voertuig.
• Een volwassene moet dit product uit- en invouwen (indien aanwezig).
• Gooi aan het einde van de levensduur van het product weg volgens de lokale praktijken en vereisten.

Dit product, zoals alle voertuigen met wielen, zorgt voor veilig, plezierig vervoer en recreatie wanneer het op de juiste manier wordt gebruikt en onderhouden. Net als fietsen, skateboarden en in-line skaten, kan het rijden op dit product gevaarlijk zijn, zelfs onder de beste omstandigheden. We willen niet dat u gewond raakt. Volg deze veiligheidsregels. Houd kinderen uit de buurt tijdens de montage.
Dit symbool is belangrijk. Het is het WAARSCHUWINGSSYMBOOL. Het waarschuwingssymbool gaat vooraf aan veiligheidsinstructies. Zorg ervoor dat het kind deze instructies begrijpt. Het niet opvolgen van deze instructies kan leiden tot letsel van de berijder of anderen, of schade aan het product.

OM ERNSTIG LETSEL TE VOORKOMEN:

• Montage door een volwassene vereist. Een volwassene moet dit product uit- en invouwen (indien aanwezig). Continu toezicht van een volwassene vereist. Wijzig het product niet.
• VERSTIKKINGSGEVAAR: Niet geschikt voor kinderen jonger dan 3 jaar. Bevat kleine onderdelen.
• Houd kleine losse onderdelen en plastic zakken buiten het bereik van kinderen.
• Niet geschikt voor kinderen jonger dan 3 jaar, omdat schuimstukken kunnen afbreken en verstikkingsgevaar kunnen opleveren. Houd kleine kinderen uit de buurt tijdens de montage.
• Nooit in de buurt van motorvoertuigen gebruiken.
• Rijd nooit met meer dan één persoon. Overmatig gewicht kan een gevaarlijke of onstabiele situatie veroorzaken.
• Beschermende uitrusting moet worden gedragen: Draag altijd veiligheidsuitrusting, zoals een helm die voldoet aan CPSC (of een gelijkwaardige norm voor uw land) met een stevig vastgemaakte kinband, kniebeschermers, elleboogbeschermers, polsbeschermers, handschoenen en schoenen.
• Niet in het verkeer gebruiken.
• Sta een kind niet toe om 's avonds, 's nachts of bij beperkt zicht op het product te rijden.
• Sta een kind niet toe om op wegen of in steegjes te rijden.
• Sta een kind niet toe om off-road, op gras of op natte oppervlakken te rijden.
• Nooit gebruiken in de buurt van straten, zwembaden (of andere wateren), heuvels, trappen of hellende opritten.
• Alleen voor gebruik op gladde, verharde oppervlakken.
• Begrijp alle bedieningsprocedures vóór gebruik.
• Sleep of trek geen objecten met het product.
• Duw of trek geen kind dat op het product rijdt.
• Wees voorzichtig, want er is vaardigheid vereist om vallen of botsingen te voorkomen die letsel kunnen veroorzaken bij de gebruiker of derden.
• Houd u altijd aan de lokale wet- en regelgeving.
• Stop het gebruik als er iets niet goed werkt.
• Vervang versleten of kapotte onderdelen onmiddellijk door originele vervangingsonderdelen.
• Stuurgrepen of buiseindpluggen moeten worden vervangen als ze beschadigd zijn, omdat van kale buizen bekend is dat ze letsel veroorzaken. Alle producten met afgedekte stuureinden moeten regelmatig worden gecontroleerd om ervoor te zorgen dat er voldoende bescherming voor de uiteinden van het stuur aanwezig is.
• Zelfborgende moeren en andere zelfborgende bevestigingen kunnen hun effectiviteit verliezen bij hergebruik.
• Het speelgoed moet met de nodige voorzichtigheid worden gebruikt, omdat het veel vaardigheid vereist om vallen of botsingen te voorkomen die letsel kunnen veroorzaken bij de gebruiker en derden.
• Zorg ervoor dat alle vergrendelingen zijn ingeschakeld voor elke rit.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Huffy Pro handleiding
