Fellowes Quasar+ 500 Handleiding
Inhoud
- 1 Overzicht
- 2 CAPACITEITEN
- 3 KAMDIAMETER & DOCUMENTFORMATEN
- 4 INSTALLATIE
- 5 VOORDAT U BINDT
- 6 STAPPEN OM TE BINDEN
- 7 EEN GEBONDEN DOCUMENT CORRIGEREN
- 8 VERWIJDEREN VAN AFVALKNIPPEN
- 9 OPSLAG
- 10 PROBLEEMOPLOSSING
- 11 BELANGRIJKE VEILIGHEIDSINSTRUCTIES
- 12 Referenties
- 13 Download handleiding
- 14 In andere talen

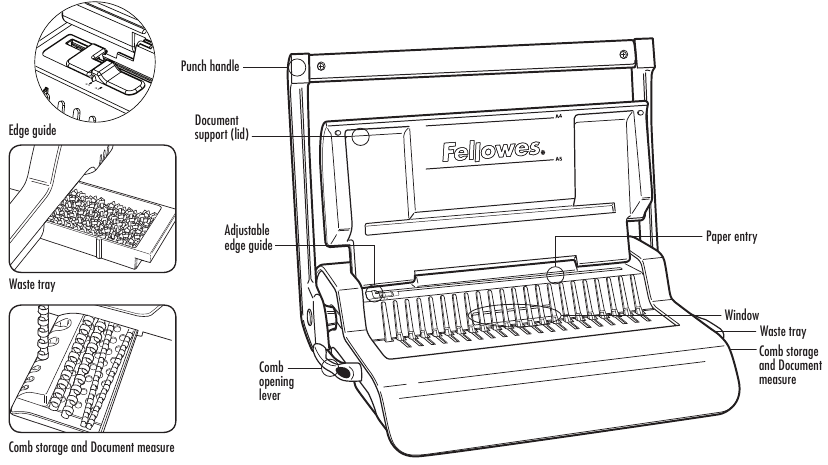

Overzicht
CAPACITEITEN
Pons capaciteit
| Papier vellen | |
| 80g / 20lb | 25 vel |
| Transparante covers | |
| 100-200 micron / 4-8 mil | 3 vel |
| 200+ micron / 8+ mil | 2 vel |
| Andere standaard covers | |
| 160-270g / 40-60 lb | 3 vel |
| 270+g / 60+ lb | 2 vel |
| Capaciteit afvalbak | ca. 1500 vel |
Bind capaciteit
| Max. kamgrootte | 50mm |
| Max. document (80g / 20lb) | 500 vel |
Technische gegevens
| Papier afmetingen | A4 |
| Pons sleuven | 21 |
| Sleuf pitch | 14.28mm / 9/16" |
| Verstelbare randgeleider | ja |
| Netto gewicht | 7 kg / 15.4 lb |
| Afmetingen (HxBxD) | 130 x 390 x 460mm / 5.1" x 15.4" x 18.2" |
KAMDIAMETER & DOCUMENTFORMATEN
Kamdiameter maten
 |  | |
| mm | inch | aantal pagina's |
| 6mm | 1/4" | 2-20 |
| 8mm | 5/16" | 21-40 |
| 10mm | 3/8" | 41-55 |
| 12mm | 1/2" | 56-90 |
| 16mm | 5/8" | 91-120 |
| 19mm | 1 1/16" | 121-150 |
| 22mm | 7/8" | 151-180 |
| 25mm | 1" | 181-200 |
| 32mm | 1 1/4" | 201-240 |
| 38mm | 1 1/2" | 241-340 |
| 45mm | 1 3/4" | 341-410 |
| 51mm | 2" | 411-500 |
INSTALLATIE
- Zorg ervoor dat de machine op een stabiele ondergrond staat.
![]()
- Controleer of de afvalbak leeg is en correct is geplaatst.
![]()
- Til het deksel op. Zorg ervoor dat de kamopeningshendel naar achteren is geduwd.
![]()
- Til de ponshendel omhoog naar de rechtopstaande positie.
![]()
VOORDAT U BINDT
- Selecteer de juiste kamdiameter met behulp van de kamopslagbak.
![]()
- Plaats de plastic kam in het mechanisme.
![]()
- Trek de kamopeningshendel naar voren om de kam te openen.
![]()
- Test ponsrestvellen om de instelling van de randgeleider te controleren.
![]()
STAPPEN OM TE BINDEN
- Zorg ervoor dat de randgeleider is ingesteld op de juiste documentgrootte. Pons eerst de voor- en achterkant.
![]()
- Pons vellen in kleine hoeveelheden die de machine of de gebruiker niet overbelasten. Pas de randgeleider aan indien nodig.
![]()
- Laad geponste vellen direct op de geopende kam. Begin met de voorkant van het document.
![]()
- Wanneer alle geponste vellen zijn geladen op de kam, duw de kamhendel naar achteren om de kam te sluiten en verwijder het gebonden document.
![]()
EEN GEBONDEN DOCUMENT CORRIGEREN
Extra vellen kunnen op elk moment worden toegevoegd of verwijderd door de kam te openen en vervolgens te sluiten zoals eerder beschreven.
VERWIJDEREN VAN AFVALKNIPPEN
De afvalbak bevindt zich onder de machine en is toegankelijk vanaf de rechterkant. Voor het beste resultaat leegt u de bak regelmatig.
OPSLAG
Laat de ponshendel zakken naar de horizontale positie. Laat het deksel zakken.
PROBLEEMOPLOSSING
| Probleem | Oorzaak | Oplossing |
Geponste gaten zijn niet centraal | Randgeleider niet ingesteld | Pas de randgeleider aan op de juiste papier- of covergrootte. |
Machine ponst niet | Blokkade | Controleer of de afvalbak leeg is. Controleer op blokkades bij de papierinvoer. |
Ponsgaten lopen niet parallel aan de rand | Er zit vuil onder de matrijzen. | Neem stijf karton en schuif het in de papierinvoer. Beweeg het karton zijwaarts om eventuele losse knipsels in de afvalbak te laten vallen. |
Gedeeltelijke gaten | Vellen niet correct uitgelijnd op het pons patroon. | Pas de randgeleider aan en test ponsrestvellen totdat het correct is |
Beschadigde gatranden | Mogelijk de machine overbelasten | Pons plastic covers met papieren vellen. Verminder het aantal vellen dat wordt geponst. |
Afvalbak lekt | Afvalbak is niet correct geplaatst of de 'burst-functie' is geactiveerd | Controleer of de afvalbak leeg is en de 'burst-functie' is gesloten. |
BELANGRIJKE VEILIGHEIDSINSTRUCTIES
Lees voor gebruik!
Bewaar voor toekomstig gebruik.
Bij het ponsen;
- zorg er altijd voor dat de machine op een stabiele ondergrond staat
- test ponsrestvellen en stel de machine in voordat u de definitieve documenten ponst
- verwijder nietjes en andere metalen voorwerpen voordat u gaat ponsen
- overschrijd nooit de opgegeven prestaties van de machine
Hulp nodig?
Klantenservice....
www.fellowes.com
Laat onze experts u helpen met een oplossing.
Bel altijd eerst Fellowes voordat u contact opneemt met uw verkooppunt
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Fellowes Quasar+ 500 Handleiding
