Overzicht vervangingsset verbranding

Voordat u verdergaat met de ETi^® 400 High Efficiency Heater Combustion vervangingsset, controleer of de set alle hieronder vermelde onderdelen bevat.

Benodigde gereedschappen
U hebt de volgende gereedschappen en instrumenten nodig voor deze ombouw:
1 5/16" dopsleutel of moer sleutel
1 T20 bit Torx-schroevendraaier
1 Waterpomptang
1 verstelbare moersleutel, capaciteit 2-1/2"
1 verstelbare moersleutel, capaciteit 1-1/2"
1 platte schroevendraaier
1 1/8" NPT-slangpilaaraansluitingen
1 pijpdichtmiddel dat is goedgekeurd voor gebruik met aardgas of propaan
1 manometer of U-buis manometer met een bereik tot 14" W.C. (hoge druk meter)
1 verschildrukmeter of hellingmeter (hellende manometer) die kan worden afgelezen tot een resolutie van 0,05" W.C. (lage druk meter)
1 rookgasanalysator die CO2 meet (optioneel)
Opmerking: Probeer de verwarming niet om te bouwen zonder alle bovenstaande gereedschappen.

Gasaansluitingen

Het niet opvolgen van de instructies kan leiden tot brand of explosie met ernstig letsel of materiële schade. Deze vervangingsset voor de verbrandingsventilator moet worden geïnstalleerd door een Sta-Rite ® en/of Pentair Water Pool and Spa ("Pentair") distributeur of een andere gekwalificeerde instantie in overeenstemming met de instructies van de fabrikant en alle voorschriften en vereisten van de bevoegde instantie. De gekwalificeerde instantie die dit werk uitvoert, neemt de verantwoordelijkheid voor deze vervanging. De term "gekwalificeerde instantie" betekent elke persoon, firma, bedrijf of onderneming die, hetzij persoonlijk, hetzij via een vertegenwoordiger, zich bezighoudt met en verantwoordelijk is voor

1. de installatie of vervanging van gasleidingen of
2. de aansluiting, installatie, reparatie of het onderhoud van apparatuur, die ervaring heeft met dergelijk werk, bekend is met alle vereiste voorzorgsmaatregelen en heeft voldaan aan alle vereisten van de bevoegde instantie.

INSTRUCTIES VOOR HET CONTROLEREN VAN DE GASDRUK VIA DE COMBINATIEGASREGELKLEP.
Brand- en explosiegevaar. Onjuiste installatie, afstelling, wijziging, service of onderhoud van de combinatiegasregelklep kan leiden tot brand of explosie, met verlies van mensenlevens, persoonlijk letsel of materiële schade tot gevolg.
Deze instructies zijn uitsluitend bedoeld voor gekwalificeerde servicemonteurs!
Probeer deze procedure niet tenzij u bent opgeleid en gecertificeerd in het onderhoud en de reparatie van gasgestookte apparaten!
Probeer deze procedure niet als u er niet zeker van bent dat u de instructies kunt volgen!
Dit apparaat is uitgerust met een onconventionele gasregelklep die in de fabriek is ingesteld met een verdeelstukdruk van –.2" W.C. Installatie of service moet worden uitgevoerd door een gekwalificeerde servicemonteur of de gasleverancier. Als deze regelklep wordt vervangen, moet deze worden vervangen door een identieke regelklep.
LET OP: Voordat u de verwarming ombouwt, breng de nodige gasaansluitingen aan op de nieuwe gastoevoer volgens de instructies in de ETi ® 400 High Efficiency Heater Installatie- en gebruikershandleiding. Controleer de maximale en minimale gereguleerde gasdrukken van het gas

Informatie over de verbrandingsventilatorkit

Het ETi ^® 400 High Efficiency Heater Burner System omvat de verbrandingsventilator, luchtopening, combinatiegasregelklep, gasopening, DSI-elektrode en vlamhouder.

Locatie

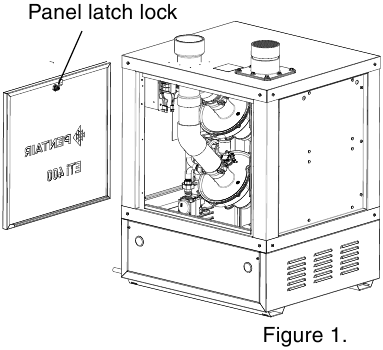

Er bevinden zich twee verbrandingsventilatoren in de verwarming. Elke ventilator is bevestigd aan elke warmtewisselaar. Zie figuur 1.

Functie

De verbrandingsventilator zuigt lucht en gas aan en forceert het lucht/gasmengsel de brander in. De luchtopening, die aan de ventilatorinlaat is bevestigd, meet de stroom verbrandingslucht naar de brander. De ventilatorinlaat staat onder een negatieve druk en de ventilatoruitlaat staat onder een positieve druk. Om de werking van de verbrandingsventilator te controleren, koppelt u de flexibele plastic slangen bij de drukschakelaar los en sluit u ze aan op een verschildrukmeter. Schakel de gastoevoer uit en druk op POOL ON (zwembad aan). Wanneer de ventilator start, controleert u de
Tabel 1: Drukverschil

Veiligheidsmaatregelen
Bel voor technische ondersteuning (800) 831-7133.

Brand- en explosiegevaar. De luchtopening is specifiek afgestemd op het lucht/gasmengsel dat de brander nodig heeft. Wijzig de luchtopening niet en vervang deze niet door een opening met een andere maat. Uitlaatgassen van een onjuist gedimensioneerde luchtopening bevatten giftige concentraties koolmonoxidegas en rookgassen, die ernstig letsel of de dood kunnen veroorzaken. KOOLMONOXIDEGAS IS EEN DODELIJK, gevaarlijk, giftig gas dat u niet kunt zien of ruiken.

Brand- en explosiegevaar. De verbrandingsluchtventilator verwerkt een brandbaar lucht/gasmengsel. Controleer bij het onderhoud van dit onderdeel alle afdichtingen op dichtheid om ervoor te zorgen dat de ventilator niet lekt. Pentair raadt ten zeerste aan om na het vervangen van een luchtopening deze aanvankelijk en periodiek te testen op een goede werking. Deze test kan worden uitgevoerd met behulp van een draagbare koolmonoxidemeter en/of door een gasprofessional te raadplegen.

De verbrandingsventilator vervangen

Brand- en explosiegevaar. De luchtopening is specifiek afgestemd op het lucht/gasmengsel dat de brander nodig heeft. Wijzig de luchtopening niet en vervang deze niet door een opening met een andere maat.

Brand- en explosiegevaar. De verbrandingsventilator verwerkt een brandbaar lucht/gasmengsel. Controleer bij het onderhoud van dit onderdeel alle afdichtingen op dichtheid om ervoor te zorgen dat de ventilator niet lekt.

1. Schakel de elektrische voeding naar de verwarming uit; schakel de pomp uit; sluit de handmatige gastoevoerklep naar de verwarming.
2. Verwijder de zijpanelen van de verwarming om toegang te krijgen tot de gasregelklep en de verbrandingsventilator. Steek met een platte schroevendraaier de schroevendraaier in het paneel, druk erop en draai eraan om het te ontgrendelen.

3. Verwijder het servicepaneel van het waterverdeelstuk. Steek met een platte schroevendraaier de schroevendraaier in het paneel, druk erop en draai eraan om het te ontgrendelen.
4. Zet de tuimelschakelaar (TOGGLE SWITCH) van de gasklep in de stand OFF (uit).
5. Koppel de draden naar de ventilator los bij de connector.
6. Verwijder en gooi de plastic slang tussen de ventilator, de luchtstroomsensor en de gasklep weg.

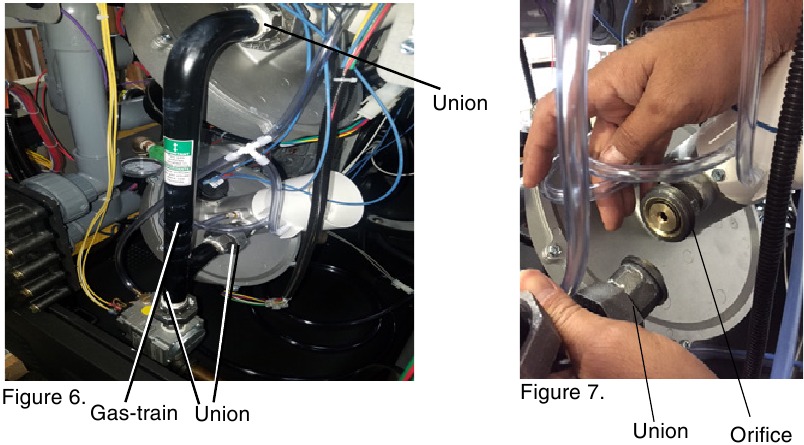

7. Maak met een waterpomptang de gasleiding los bij de twee koppelingen in de buurt van de ventilatoren en de koppeling in de buurt van de gasklep.

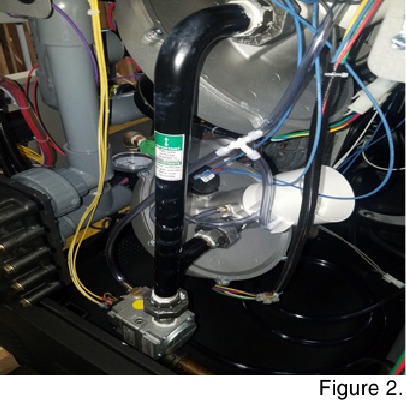

8. Draai alle koppelingen volledig los om de gasleiding te verwijderen. Nu kan de gasleiding worden verwijderd, waardoor er ruimte ontstaat om de ventilator te verwijderen. Pas op dat u beide gasmondstukken niet verliest, zie figuur 2.
9. Koppel de draden los die zijn aangesloten op de luchtstroomsensor die is bevestigd aan de ventilator die wordt vervangen.
10. Verwijder de vier 5/16-18 zeskantmoeren van de ventilatoradapter en schuif de ventilator naar buiten door de tapeinden van de ventilatoradapter.

11. Verwijder en gooi de ventilatorpakking weg en schroef de vier 4x10 MM Torx-schroeven los.

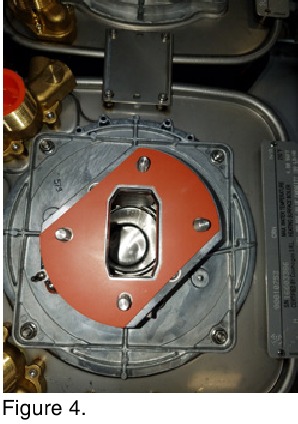

12. Vervang de ventilatoradapter, installeer de nieuwe ventilatoradapter en bevestig deze aan de warmtewisselaar met de vier 4x10 MM Torx-schroeven.

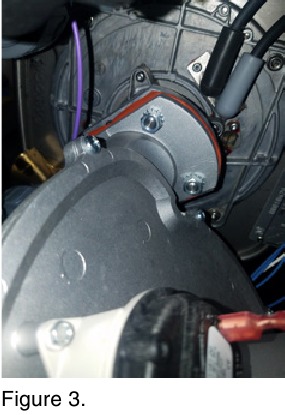

13. Installeer de nieuwe ventilatorpakking in de ventilatoradapter. Zorg ervoor dat de pakking correct is uitgelijnd op de ventilatoradapter.

14. Verwijder het korte stuk ¾" NPT-pijp van de ventilator en installeer het met behulp van pasta op de nieuwe ventilator.
15. Verwijder de luchtopening van de ventilator die wordt vervangen, installeer deze in de nieuwe ventilator en zet deze vast met de 10-16 schroeven.

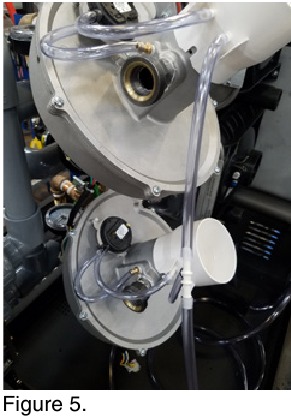

16. Maak de luchtstroomsensor los van de ventilator die wordt vervangen, installeer deze in de nieuwe ventilator en zet deze vast met 6-32 schroeven.
17. Installeer de ventilator door de flensgaten door de tapeinden van de ventilatoradapter te schuiven. Zet de ventilator vast met de vier 5/16-18 zeskantmoeren.
18. Sluit de draden opnieuw aan op de luchtstroomsensor en de draden op de ventilator bij de connector.
19. Installeer de nieuwe plastic slang (meegeleverd in de kit) op de luchtstroomsensor, de ventilator en de gasklep.

20. Zorg ervoor dat de GASMONDSTUKKEN verticaal zijn geplaatst, niet onder een hoek, en bevestig vervolgens de gasleiding opnieuw aan de ventilatoren en de gasklep. Draai met een waterpomptang of een verstelbare moersleutel de koppelingen handvast om een goede afdichting te garanderen.

21. Test de ventilator op lekken door hem te laten werken met de gastoevoer uitgeschakeld, de stroom in te schakelen en vervolgens de temperatuurinstelling op het membraankussen te verhogen. Gebruik een sopoplossing om de uitlaatflens van de ventilatoren op lekken te controleren.
    Opmerking: Verhoog bij het controleren op lekken de uitlaatdruk van de ventilator door het rookkanaal of de ventilatieopening met uw hand te blokkeren.
22. Open de handmatige gastoevoerklep. Test de gasleiding op lekken met een sopoplossing. Zorg ervoor dat er geen gaslekken zijn.
23. Start de verwarming. Let op een soepele ontsteking en een regelmatige verbranding zonder onnodig lawaai of pulsaties.
24. Laat de verwarming minstens 10 minuten draaien. Steek na minstens 10 minuten continu gebruik een rookgasanalysator in de uitlaat en meet CO2. De aanbevolen CO2-bereiken voor aardgas en propaan staan vermeld in tabel 2. Het liefst moeten de metingen zich in het middenbereik bevinden.
    Tabel 2. CO2- en O2-bereiken voor rookgas

    Brandstof	Aanbevolen CO2 (droge basis)
    NG	7,80% – 9,2%
    Propaan	9,6% – 10,2%

25. Plaats het servicepaneel van het waterverdeelstuk en het zijservicepaneel terug. Zie figuur 1.

Specificaties

Inlaatdruk:
Min./max.: 4" / 12" W.C.
Verdeelstukdruk:
Referentie naar ventilatorinlaat: -0.2" W.C.
Vereist gasverbruik (BTU/uur): 399.990 BTU/uur
Model: ETi^® 400 High Efficiency Heater

Onderdelenlijst

Onderdelenlijst voor verbrandingsventilatorkit P/N 476000

BELANGRIJKE WAARSCHUWINGS- EN VEILIGHEIDSINSTRUCTIES

ERNSTIG LICHAMELIJK LETSEL OF DE DOOD KAN HET GEVOLG ZIJN ALS DIT PRODUCT NIET CORRECT WORDT GEÏNSTALLEERD EN GEBRUIKT.

INSTALLATEURS, ZWEMBADBEHEERDERS EN ZWEMBAD EIGENAREN MOETEN DEZE WAARSCHUWINGEN EN ALLE INSTRUCTIES LEZEN VOORDAT ZE DE ETi^® 400 HIGH EFFICIENCY HEATER GEBRUIKEN.

De meeste staten en lokale voorschriften regelen de constructie, installatie en exploitatie van openbare zwembaden en spa's, en de constructie van residentiële zwembaden en spa's. Het is belangrijk om deze voorschriften na te leven, waarvan vele rechtstreeks de installatie en het gebruik van dit product regelen. Raadpleeg uw lokale bouw- en gezondheidsvoorschriften voor meer informatie.

Let op installateur: Deze installatiehandleiding ("handleiding") bevat belangrijke informatie over de installatie, bediening en veilig gebruik van dit product. Deze handleiding moet worden overhandigd aan de eigenaar en/of beheerder van deze verwarming.

Lees en volg alle waarschuwingsberichten en instructies in deze handleiding voordat u dit product installeert. Het niet opvolgen van waarschuwingen en instructies kan leiden tot ernstig letsel, de dood of materiële schade.
Bel (800) 831-7133 voor extra gratis exemplaren van deze instructies. Raadpleeg www. pentairpool.com voor meer informatie over deze producten.

Het niet opvolgen van de instructies kan leiden tot brand of explosie met ernstig letsel of materiële schade. Deze ombouwset moet worden geïnstalleerd door een gekwalificeerde service-instantie in overeenstemming met de instructies van de fabrikant en alle toepasselijke voorschriften en vereisten van de bevoegde instantie. De informatie in deze instructies moet worden gevolgd om het risico op brand of explosie te minimaliseren of om materiële schade, persoonlijk letsel of de dood te voorkomen. De gekwalificeerde service-instantie is verantwoordelijk voor de juiste installatie van deze kit. De installatie is pas correct en voltooid als de werking van het omgebouwde apparaat is gecontroleerd zoals gespecificeerd in de instructies van de fabrikant die bij de kit zijn geleverd.

Risico op brand of explosie door onjuist brandstofgebruik of een defecte brandstofomzetting. Probeer niet een verwarming die is ingesteld voor aardgas op propaangas te laten draaien, of omgekeerd. Alleen gekwalificeerde servicemonteurs mogen proberen een verwarming om te bouwen van de ene brandstof naar de andere. Probeer niet de nominale invoer of het type gas te wijzigen door de opening te veranderen. Als het nodig is om over te schakelen op een ander type gas, raadpleeg dan uw Pentair-dealer.
Er kan een ernstige storing van de brander optreden, wat kan leiden tot verlies van mensenlevens. Alle toevoegingen, wijzigingen of ombouwingen die nodig zijn om het apparaat naar tevredenheid aan de toepassingsbehoeften te laten voldoen, moeten worden uitgevoerd door een Pentair-dealer of een andere gekwalificeerde instantie met behulp van door de fabriek gespecificeerde en goedgekeurde onderdelen.

Explosiegevaar als een unit die is omgebouwd naar propaangas wordt geïnstalleerd in een put of een andere lage plek. Propaan is zwaarder dan lucht. Installeer de verwarming niet met propaan in putten of andere locaties waar gas zich kan ophopen. Raadpleeg uw lokale bouwvoorschriften om de installatievereisten van de verwarming ten opzichte van propaanopslagtanks en vulapparatuur te bepalen. In Canada moet de installatie voldoen aan de vereisten van de Standard for the Storage and Handling of Liquid Petroleum Gases, CAN/CSA B149.1 (nieuwste editie). In de VS moet de installatie voldoen aan de vereisten van de Standard for the Storage and Handling of Liquefied Petroleum Gases, ANSI/NFPA 58 (nieuwste editie). Raadpleeg de lokale voorschriften en brandweerautoriteiten over specifieke installatiebeperkingen. Propaan (LPG)-gestookte verwarmingen mogen niet in garages in Massachusetts worden geïnstalleerd, op bevel van de Massachusetts State Fire Marshall. Neem contact op met het kantoor van de brandweercommandant voor meer informatie.
