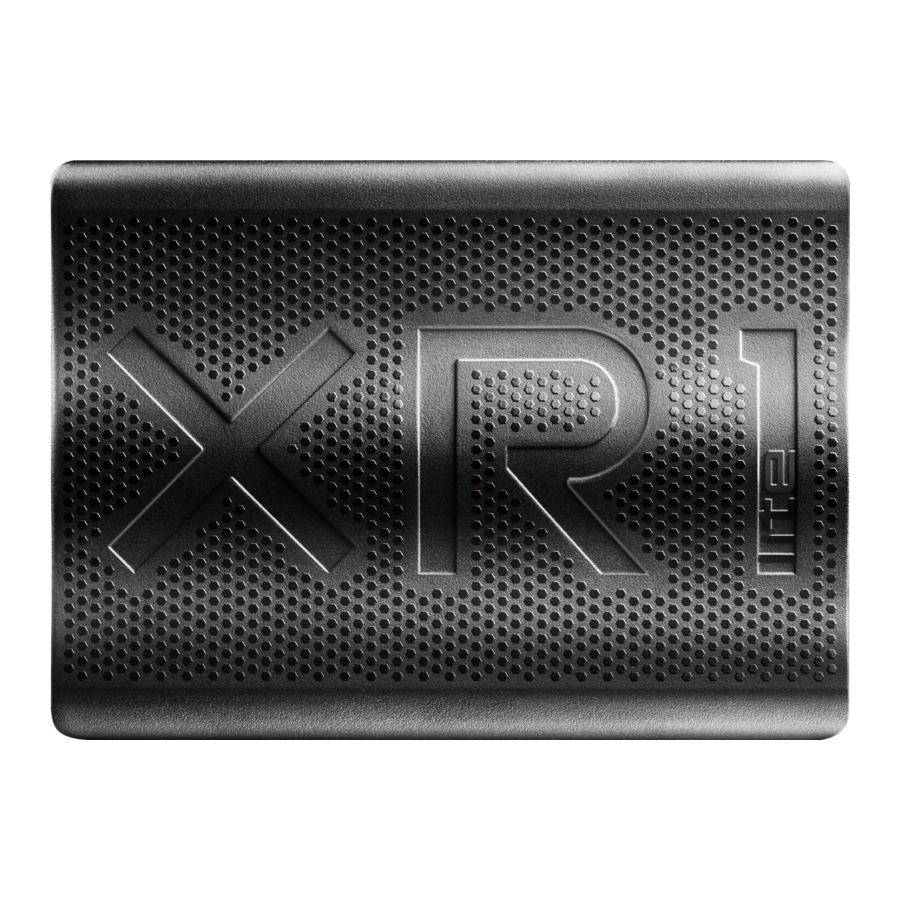

EVGA XR1 lite Handleiding

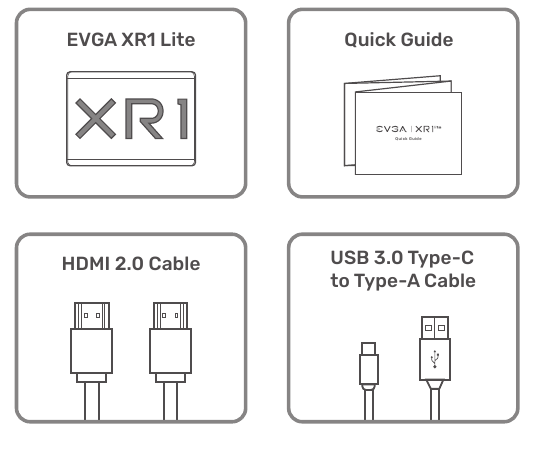

In de doos
De volgende accessoires zijn inbegrepen bij de EVGA XR1 Lite.
Specificatie
| Interface | USB 3.0 Type-C |
| Input & Output (Pass-Through) | HDMI 2.0 |
| Input | 480p/ 576p/ 720p/ 1080i/ 1080p/ 2160p@60fps |
| Pass Through | 480p/ 576p/ 720p/ 1080i/ 1080p/ 2160p@60fps |
| Max Capture Resolution | 1080p@60fps |
| Encoding Format | RAW |
| Dimension | 100mm x 73mm x 15.6mm (L x B x H) |
| Weight | 75g |
LED-indicaties
| Status | Idle-modus | Actieve modus | Opmerkingen |
| Power On | Paars | N/A | |
| USB 3.0-modus | Knipperend blauw | Blauw | * Gedefinieerd door USB-poort |
| USB 2.0-modus | Paars | Knipperend paars | * Gedefinieerd door USB-poort |
| HDCP Protected | N/A | Rood | OBS-melding |
| No Source Found | N/A | Rood | OBS-melding |
| Scaling Not Supported | N/A | Rood | OBS-melding |
| Firmware Update | Bezig met updaten: Knipperend rood Succesvol geüpdatet: Licht uit Update mislukt: Rood | ||
Uw EVGA XR1 Lite gebruiken met OBS (Open Broadcaster Software®)
OBS is een gratis open source softwareoplossing voor video-opname en live streaming en wordt door EVGA aanbevolen om de EVGA XR1 Lite Capture Card te gebruiken.
U moet de OBS-software downloaden om aan de slag te gaan via: https://obsproject.com/download
Zodra u OBS hebt gedownload en geïnstalleerd, wordt er een automatische configuratiewizard uitgevoerd bij het openen van het programma voor de eerste keer. Het zal proberen de meest geschikte instellingen te vinden die uw pc aankan. U kunt deze instellingen later handmatig wijzigen. (Raadpleeg de Quick Guide van de EVGA XR1 Lite Capture Card over hoe u uw apparaat op de EVGA XR1 Lite Capture Card en op uw streamingapparaat aansluit.)
OBS neemt standaard geen video op, u moet uw EVGA XR1 Lite Capture Card inschakelen door deze als bron toe te voegen. Klik op de + of klik met de rechtermuisknop in het vak met het label "Sources" (Bronnen) en voeg vervolgens een apparaat toe en selecteer uw EVGA XR1 Lite Capture Card.

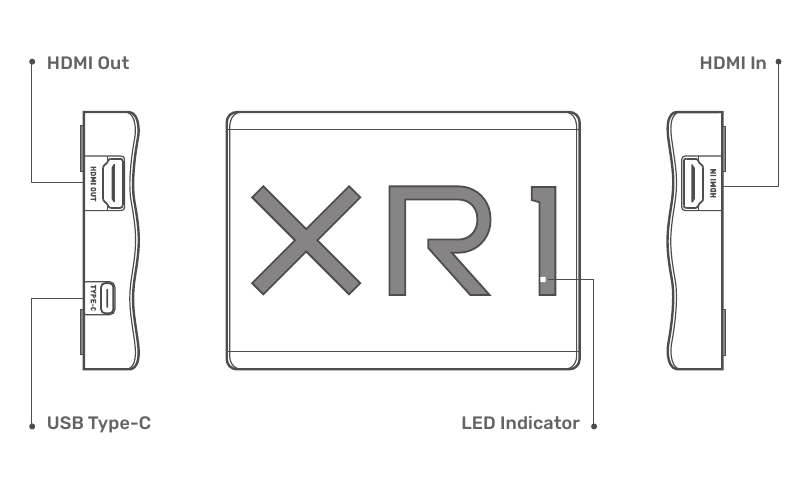

Apparaatindeling

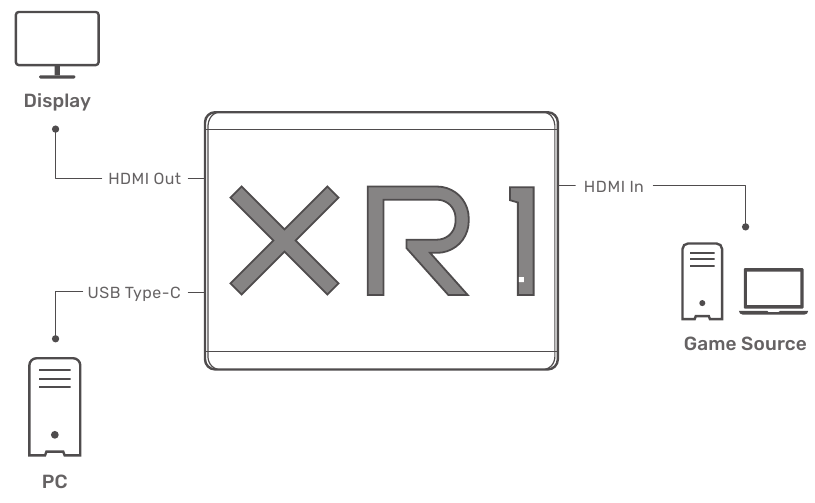

Configuratie-instelling voor desktop/laptop

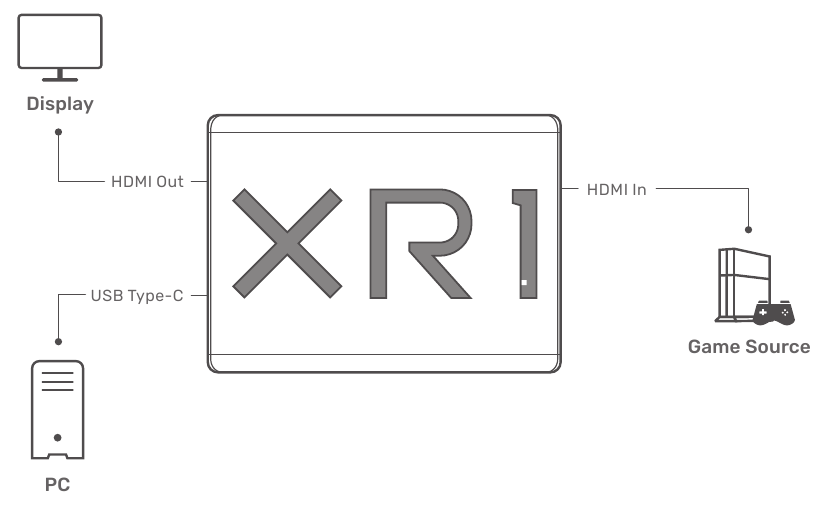

Voor gameconsoles

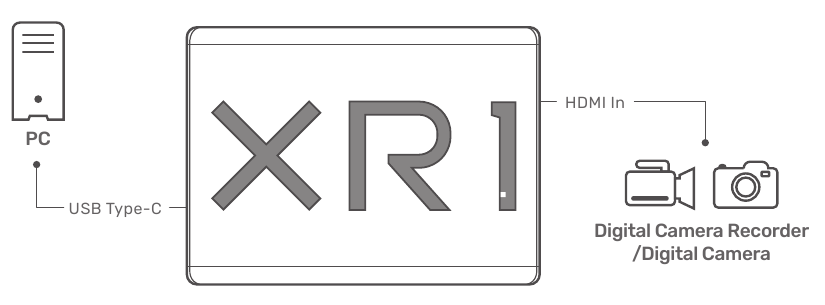

Voor videoconferentie
www.evga.com
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download EVGA XR1 lite Handleiding
