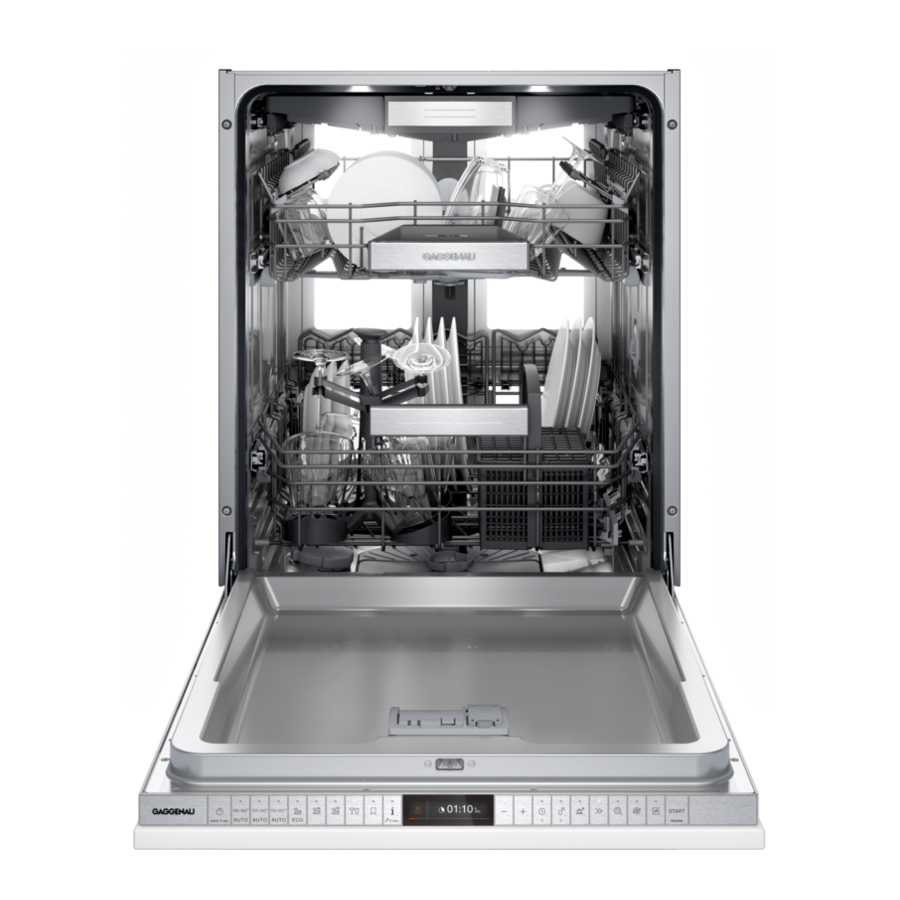

Gaggenau 400-serie, DF481701 Handleiding

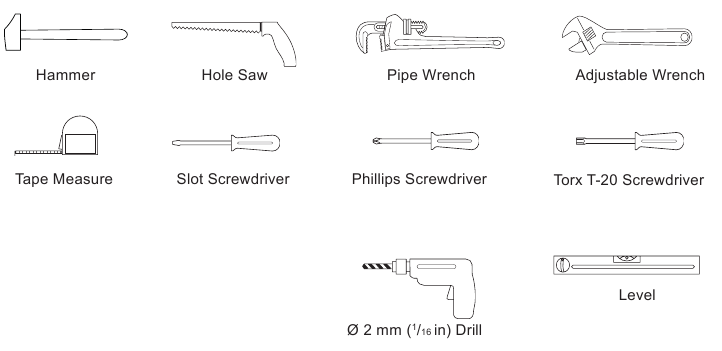

Benodigde gereedschappen en materialen

	Warmwaterleiding - Minimum 3/8' O.D. koperen buis of metalen gevlochten vaatwasserleiding
	Afsluiter en fittingen geschikt voor warmwaterleiding (koperen buis/compressiefitting, of gevlochten slang)

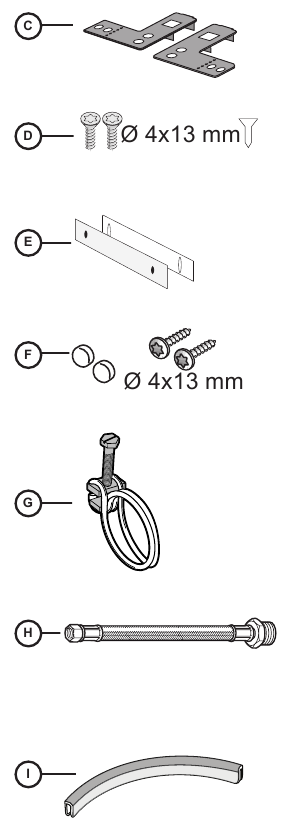

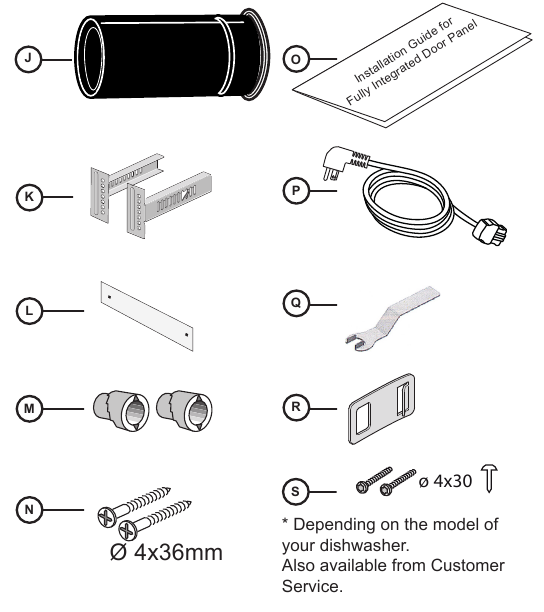

Meegeleverde materialen

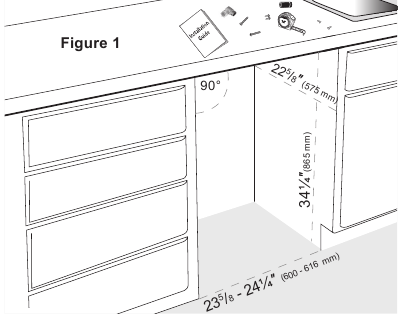

Vereisten voor behuizing

Vermijd verbrandings- of elektrische schokgevaar! Zorg ervoor dat de watertoevoer en de elektrische voeding zijn afgesloten voordat u de installatie of service uitvoert.

OPMERKING: Deze vaatwasser is ontworpen om aan de bovenkant en beide zijden te worden omsloten door standaard residentiële keukenkasten.
Kies een locatie zo dicht mogelijk bij de gootsteen voor gemakkelijke toegang tot de water- en afvoerleidingen.
Voor een goede werking en uiterlijk van de vaatwasser, zorg ervoor dat de behuizing vierkant is en de afmetingen heeft zoals weergegeven in Afbeelding 1 hieronder.

OPMERKING: Als de breedte van uw vaatwasseropening >23⁵/8' (600 mm) is, gebruik dan de TOP of ZIJMONTAGEmontagemethoden.
Als de breedte van uw vaatwasseropening 23⁵/8'(600 mm) is, gebruik dan de ALTERNATIEVE ZIJMONTAGEmontagemethode.
Als de vaatwasser in een hoek moet worden geïnstalleerd, zorg er dan voor dat er voldoende ruimte is om de deur te openen. Zie Afbeelding 2 hieronder.

Vermijd elektrische schok/brandgevaar
Laat de elektrische en watertoevoerleidingen elkaar niet raken.
Nadat u de juiste plaats voor uw nieuwe vaatwasser heeft gevonden, moet u de vereiste openingen maken om de water-, afvoer- en elektriciteitsleiding door te laten. Om interferentie met de vaatwasser te voorkomen bij het in de kast schuiven, plaatst u uw openingen binnen de afmetingen die worden weergegeven in Afbeelding 3 hieronder.

Vereiste openingen:
2,5' x 2,5' (63,5 mm) - Om water-, afvoer- en elektriciteitsleidingen aan de juiste kant door te laten.

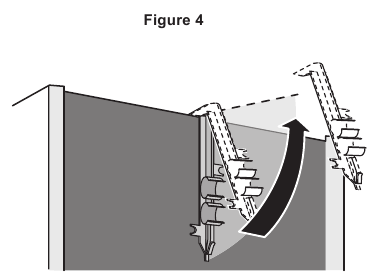

Voordat u de vaatwasser in de kast schuift, verwijdert u de slangklem aan de achterkant van de vaatwasser, zoals weergegeven in Afbeelding 4. De slangklem kan later worden gebruikt om de afvoerslang vast te houden, zoals weergegeven in Afbeelding 8.

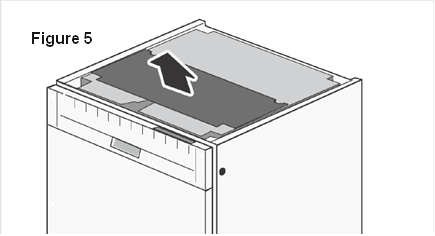

Verwijder bij geselecteerde modellen de rubberen rand bovenop de vaatwasser en zet deze opzij voor later gebruik. Zie Afbeelding 5.

Elektrische voorbereiding

Vermijd elektrische schokgevaar!
Werk niet aan een onder spanning staand circuit. Dit kan leiden tot ernstig letsel of de dood. Alleen gekwalificeerde elektriciens mogen elektrische werkzaamheden uitvoeren. Probeer geen werkzaamheden aan het elektrische voedingscircuit van de vaatwasser uit te voeren totdat u zeker weet dat het circuit spanningsloos is.
Een onjuiste aansluiting van de aardgeleider van de apparatuur kan leiden tot een risico op elektrische schokken. Raadpleeg een gekwalificeerde elektricien of servicemonteur als u twijfelt of het apparaat correct is geaard.
Wijzig de stekker die bij het apparaat is geleverd NIET; als deze niet in het stopcontact past, laat dan een geschikt stopcontact installeren door een gekwalificeerde elektricien.
Om mogelijk letsel of schade aan eigendommen te voorkomen, dient u voorzichtig te zijn wanneer de vaatwasser wordt geïnstalleerd of verwijderd om de kans op schade aan het netsnoer te verkleinen.
Vermijd brandgevaar!
Zorg ervoor dat elektrische werkzaamheden correct zijn geïnstalleerd en gecontroleerd door gekwalificeerde elektriciens. Zorg ervoor dat er geen losse elektrische verbindingen zijn. Zorg ervoor dat alle elektrische verbindingen correct zijn gemaakt. Losse en onjuist geïnstalleerde elektrische verbindingen kunnen leiden tot oververhitting!
Om brandgevaar te voorkomen, dient u de volgende voorzorgsmaatregelen in acht te nemen:
Wandcontactdoosverbindingen:
Gebruik alleen het meegeleverde netsnoer voor wandcontactdoosverbindingen. Sluit GEEN verlengsnoer of een ander type aangepast snoer of adapter aan op dit apparaat. Knip of splits het netsnoer NIET. Wijzig het netsnoer op geen enkele manier.
Permanente draadverbindingen (naast de bovenstaande waarschuwingen):
Gebruik alleen het aansluitdoosnetsnoer, verkocht als accessoireset #SMZPCJB1UC. Lees de installatie-instructies van het aansluitblok zorgvuldig door. Verwijder, wijzig of omzeil het aansluitblok NIET.

Elektrische voeding
De klant is verantwoordelijk om ervoor te zorgen dat de elektrische installatie van de vaatwasser voldoet aan alle nationale en lokale elektrische voorschriften en verordeningen. De vaatwasser is ontworpen voor een elektrische voeding van 120V, 60 Hz, AC, aangesloten op een speciaal voor de vaatwasser bestemd, correct geaard elektrisch circuit met een zekering of stroomonderbreker van 15 of 20 ampère.

Elektrische classificatie vaatwasser

Aardingsinstructies
Dit apparaat moet worden geaard. In het geval van een storing of defect, zal aarding het risico op elektrische schokken verminderen door een pad van de minste weerstand te bieden voor elektrische stroom. Dit apparaat is uitgerust met een snoer met een aardgeleider voor apparatuur en een aardingsstekker. De stekker moet in een geschikt stopcontact worden gestoken dat is geïnstalleerd en geaard in overeenstemming met alle lokale voorschriften en verordeningen.
Zorg ervoor dat de vaatwasser is aangesloten op een geschikte aarde in overeenstemming met alle lokale voorschriften of, bij afwezigheid van een lokale code, met de NATIONAL ELECTRICAL CODE in de Verenigde Staten of de CANADIAN ELECTRIC CODE C22.1 nieuwste editie in Canada, evenals alle provinciale/staats- of gemeentelijke of lokale codes die van toepassing zijn.

Opmerking: Installaties waarvoor vaste bedrading en een aansluitblok nodig zijn - Het accessoire aansluitblok/aansluitdoosmodel, SMZPCJB1UC, ontworpen voor permanente draadverbinding, is niet inbegrepen, maar kan worden besteld via de klantenservice door te bellen naar 1-800-944-2904. Volg de instructies die bij de kit zijn geleverd.

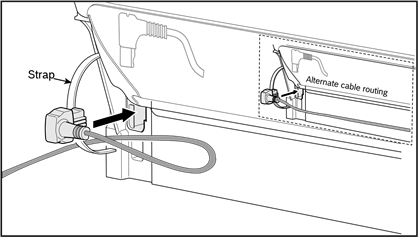

Afbeelding 6

• Steek het uiteinde van het voedingssnoer in de achterkant van de vaatwasser. Zorg ervoor dat het door de band aan de rechter- of linkerzijde van de vaatwasser gaat.
• Het stopcontact voor het voedingssnoer moet zich in een kast of muur bevinden die grenst aan de vaatwasserkast.
• Steek de vaatwasser pas in het stopcontact als alle installatiestappen zijn voltooid.
  Opmerking: Gebruik alleen het meegeleverde netsnoer. Als het snoer ontbreekt, bestel dan kit SMZPC002UC via de klantenservice.

Watertoevoeraansluitingen

Warmwatertoevoer
De warmwaterboiler moet worden ingesteld om water van ongeveer 120°F (49°C) aan de vaatwasser te leveren. Water dat te heet is, kan ervoor zorgen dat sommige reinigingsmiddelen hun effectiviteit verliezen. Lagere watertemperaturen zullen de looptijden verlengen. De warmwatertoevoerdruk moet tussen 15 - 145 psi (1 - 10 bar) liggen.

BELANGRIJKE OPMERKINGEN:

• Als u een soldeerverbinding gebruikt in plaats van een compressiefitting, zorg er dan voor dat u alle soldeerverbindingen maakt voordat u de watertoevoerleiding op de vaatwasser aansluit.
• Zorg ervoor dat er geen scherpe bochten of knikken in de waterleiding zitten die de waterstroom kunnen beperken.
• Gebruik altijd de juiste afdichting bij het maken van sanitaire aansluitingen.
• Spoel de binnenkomende waterleiding ongeveer 5 minuten door om eventuele vreemde materialen te verwijderen voordat u de watertoevoerleiding op de vaatwasser aansluit.
• Zet de watertoevoer aan en controleer op lekkage nadat de aansluitingen zijn gemaakt.

Vermijd verbrandingsgevaar! Voer geen werkzaamheden uit aan een geladen warmwaterleiding. Dit kan leiden tot ernstig letsel. Alleen gekwalificeerde loodgieters mogen loodgieterswerkzaamheden uitvoeren. Probeer geen werkzaamheden aan de warmwatertoevoerleiding van de vaatwasser uit te voeren totdat u zeker weet dat de warmwatertoevoer is afgesloten.

De temperaturen die nodig zijn voor solderen en zweten beschadigen de vaatwasser. Als er loodgietersleidingen moeten worden gesoldeerd of gezweten, houd de warmtebron dan minstens 6 inch (152,4 mm) van de vaatwasser verwijderd.

Afsluiter voor watertoevoer
Installeer een gemakkelijk toegankelijke afsluiter (niet meegeleverd) in de warmwatertoevoerleiding, zoals weergegeven in Afbeelding 7. Alle soldeerverbindingen moeten worden gemaakt voordat de waterleiding op de vaatwasser wordt aangesloten.

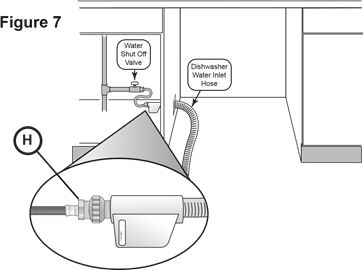

De warmwatertoevoer aansluiten
Er zijn twee plastic gegolfde slangen die uit de achterkant van de vaatwasser komen. De grotere slang, met de messing fitting aan het uiteinde, is de watertoevoerslang naar de vaatwasser (de andere slang is de afvoerslang van de vaatwasser). U heeft een opening van 3' x 1³/₄' (76 x 45 mm) door de kast nodig om de watertoevoerleiding van de vaatwasser door te voeren naar de afsluiter.

Om de warmwatertoevoer aan te sluiten:

1. Monteer de waterleidingadapterfitting (H) uit de onderdelenzak op de watertoevoerslang van de vaatwasser. Voor deze verbinding is geen Teflon-tape nodig.
2. Voer de watertoevoerleiding van de vaatwasser met de bevestigde adapter door de opening naar de waterafsluiter. Zorg ervoor dat de slang niet knikt of draait achter de vaatwasser.
3. Sluit de watertoevoerleiding van de vaatwasser met adapter aan op de waterafsluiter. U moet hiervoor een goedgekeurde watertoevoerleiding voor vaatwassers met de juiste fittingen gebruiken. Gebruik altijd de juiste afdichting bij het maken van sanitaire aansluitingen.
   OPMERKING: Het uiteinde van de waterinlaatslang van de vaatwasser is zwaar en moet worden ondersteund. Het is het beste om het uiteinde op de kastvloer te leggen, zoals weergegeven in Afbeelding 7.

4. Nadat alle aansluitingen zijn gemaakt, zet u het warme water aan en controleert u op lekkage.

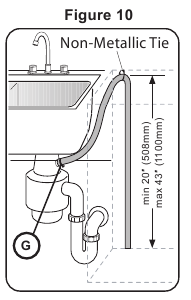

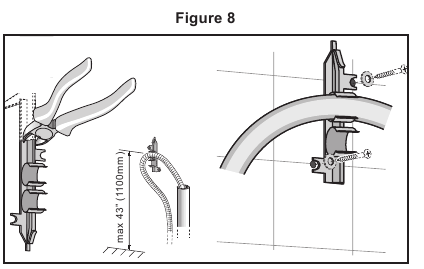

Afvoeraansluitingen

De afvoerslang van de vaatwasser kan op een van de vier manieren worden aangesloten op de huishoudelijke of veldafvoerleidingen. U heeft een gat met een diameter van 1¼" nodig om de afvoerslang door de kast te voeren.

1. Rechtstreeks onder de gootsteen vaatwasserafvoeraansluiting, zoals weergegeven in Afbeelding 9.

2. Rechtstreeks op een afvalvermaler vaatwasserafvoeraansluiting, zoals weergegeven in Afbeelding 10.

3. Naar de vaatwasserafvoeraansluiting onder de gootsteen via een luchtspeling, zoals weergegeven in Afbeelding 11.

4. Naar een afvalvermaler vaatwasserafvoeraansluiting via een luchtspeling, zoals weergegeven in Afbeelding 12.


BELANGRIJKE OPMERKINGEN:

• Als de plaatselijke verordening een luchtspeling vereist, installeer deze dan volgens de instructies van de fabrikant.
• Als de afvoerslang van de vaatwasser moet worden aangesloten op een afvalvermaler vaatwasserafvoeraansluiting, verwijder dan de plug uit de vaatwasserafvoeraansluiting van de afvalvermaler.

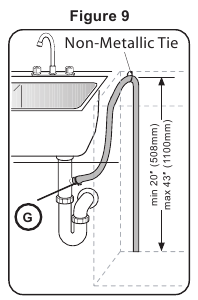

• De afvoerslang van de vaatwasser moet op één plaats over de hele lengte stevig zijn bevestigd op 20' (508 mm) boven de kastvloer.
• De lengte van de afvoerslang kan indien nodig worden verlengd. De maximale lengte van de afvoerslang, inclusief de slang die naar de luchtspeling leidt, is 150' (3800 mm).

Installatie van de rubberen afvoerslangadapter

Gebruik voor een grote opening de afvoerslang zoals deze is.

1. Steek voor een kleine opening de rubberen afvoerslangadapter in het uiteinde van de afvoerslang.

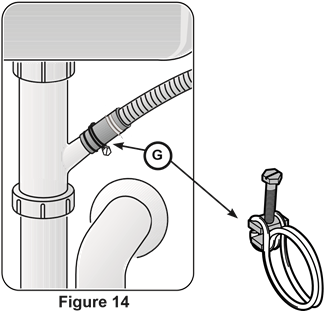

2. Haal de veerbelaste klem van de rubberen afvoerslangadapter (J) uit de installatieset voor de vaatwasser (niet vervangen).
3. Steek de afvoerslang van de vaatwasser in het uiteinde van de afvoerslang (zie Afbeelding 13. Zorg ervoor dat u de afvoerslang volledig insteekt.

4. Gebruik de meegeleverde klem om de rubberen afvoerslangadapter te bevestigen aan de huisleiding, zoals weergegeven in Afbeelding 14.

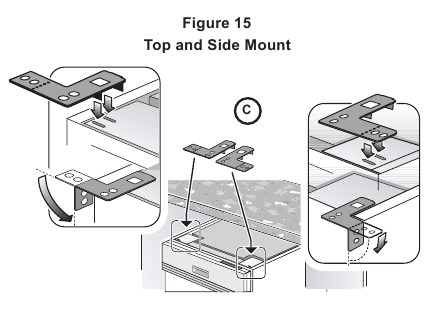

Installatie van montagebeugels

Voordat u de meegeleverde montagebeugels voor het aanrecht installeert, moet u beslissen welke methode u wilt gebruiken om de vaatwasser in de behuizing vast te zetten. Als de montagebeugels eenmaal op de vaatwasser zijn geïnstalleerd, is het moeilijk om ze te verwijderen en zullen de montagebeugels en de vaatwasser beschadigd raken.
De vaatwasser kan op 3 manieren in de behuizing worden vastgezet:
OPMERKING: Als de breedte van uw vaatwasseropening >23⁵/8' (600 mm) is, gebruikt u de BOVENSTE of ZIJ-MONTAGE montagemethoden. Als de breedte van uw vaatwasseropening 23⁵/8' (600 mm) is, gebruikt u de ALTERNATIEVE ZIJKANT-MONTAGE montagemethode.

Bovenmontage wordt gebruikt voor aanrechtbladen van hout of andere materialen waarin gemakkelijk kan worden geboord. Plaats de montagebeugels zoals weergegeven in Afbeelding 15 en plaats de twee kleine lipjes op de montagebeugels over de twee sleuven in de voorste hoeken van de vaatwasser. Duw de montagebeugels stevig naar beneden om de lipjes in de sleuven te steken. Het verschil tussen Bovenmontage en Zijmontage is dat de schroef in verschillende gaten van de montagebeugel wordt geplaatst en vastgezet (raadpleeg het gedeelte "De vaatwasser vastzetten" op de volgende pagina).

Zijmontage wordt gebruikt voor aanrechtbladen van marmer, graniet of andere zeer harde materialen waarin niet gemakkelijk kan worden geboord. Buig de montagebeugels langs de kleine gaten en in dezelfde richting als de twee kleine lipjes. Plaats de montagebeugels zoals weergegeven in Afbeelding 15 en plaats de twee kleine lipjes op de montagebeugels over de twee sleuven in de voorste hoeken van de vaatwasser. Duw de montagebeugels stevig naar beneden om de lipjes in de sleuven te steken. Buig de geperforeerde rand naar beneden zoals weergegeven.

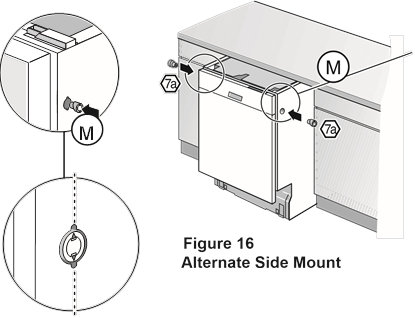

Alternatieve Zijmontage voor opening 23⁵/8' (600 mm). Steek aan elke kant een krachtverdeler voor zijmontage (M) zoals weergegeven in Afbeelding 16.

Voorkom kantelgevaar! Gebruik de vaatwasser niet voordat deze volledig is geïnstalleerd. Wanneer u de deur opent van een niet-geïnstalleerde vaatwasser, opent u de deur voorzichtig terwijl u de achterkant van het apparaat ondersteunt. Het niet opvolgen van deze waarschuwing kan leiden tot ernstig letsel.

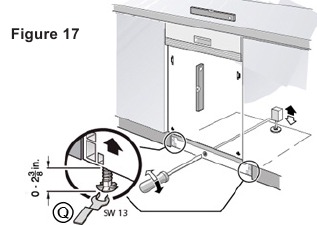

DE VAATWASSER WATERPAS ZETTEN
Het apparaat zou nu klaar moeten zijn om in de kastopening te schuiven. Gebruik vloerbescherming en wees voorzichtig bij het in de kast schuiven van de vaatwasser om krassen op de vloer te voorkomen. Zorg ervoor dat de slangen en snoeren niet achter het apparaat ophopen of knikken wanneer u het apparaat terugschuift. Zorg ervoor dat u het apparaat op zijn plaats schuift voordat u de poten waterpas zet. Zet de vaatwasser horizontaal waterpas door de poten met de klok mee te draaien om de voorkant van het apparaat omhoog te brengen of tegen de klok in om deze te laten zakken. Zet de vaatwasser verticaal waterpas door de middelste schroef te draaien om de achterkant omhoog of omlaag te brengen.

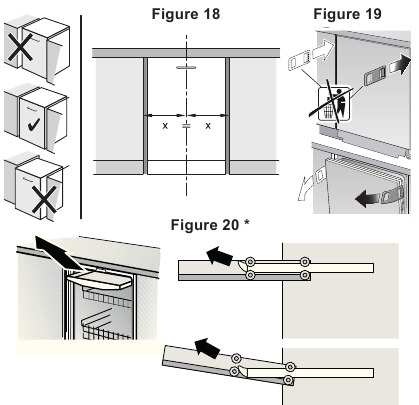

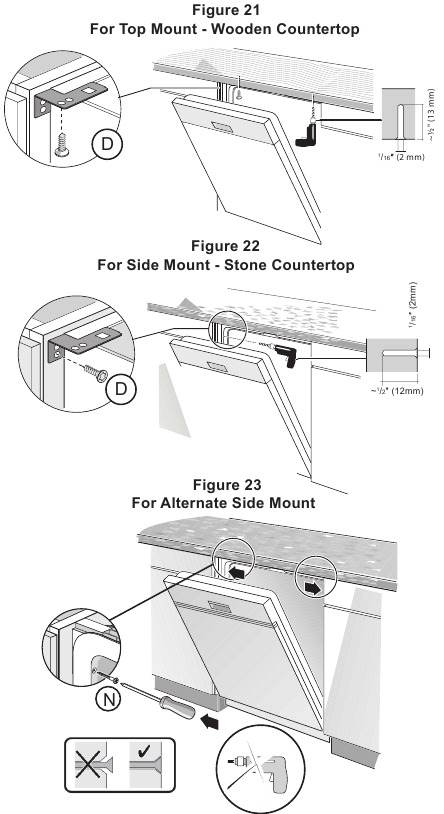

DE VAATWASSER VASTZETTEN
Centreer de vaatwasser in de opening voordat u hem aan uw kast of aanrecht vastzet, zoals weergegeven in Afbeelding 18. Gebruik de meegeleverde noodontgrendelingshulpmiddelen (R) om het apparaat te openen, zoals weergegeven in Afbeelding 19. Verwijder het bovenste bestekrek zoals weergegeven in Afbeelding 20 *.

* Afhankelijk van of de vaatwasser een bovenste bestekrek bevat.

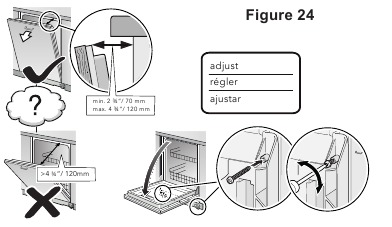

Draai de montageschroeven door de gaten in de montagebeugels, zoals weergegeven voor Bovenmontage (Afbeelding 21), Zijmontage (Afbeelding 22) en Alternatieve Zijmontage (Afbeelding 23).

Pas aan zoals weergegeven in Afbeelding 24 wanneer u een zwaar houten deurpaneel installeert.

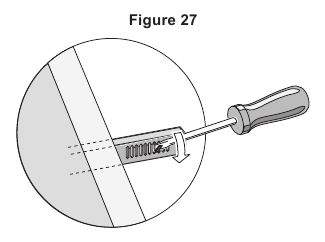

Het teenpaneel bevestigen

Uw vaatwasser wordt geleverd met een teenpaneel uit twee of drie delen (afhankelijk van het model) om de hoogte te kunnen aanpassen.

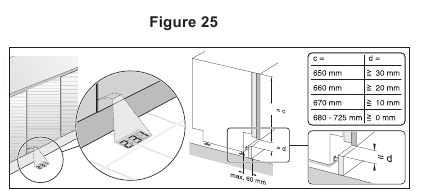

1. Zorg ervoor dat de tijdprojector zichtbaar is (afhankelijk van het model). Zorg er ook voor dat de afstanden binnen de juiste bereiken liggen wanneer u het teenpaneel bevestigt. Zie Afbeelding 25.

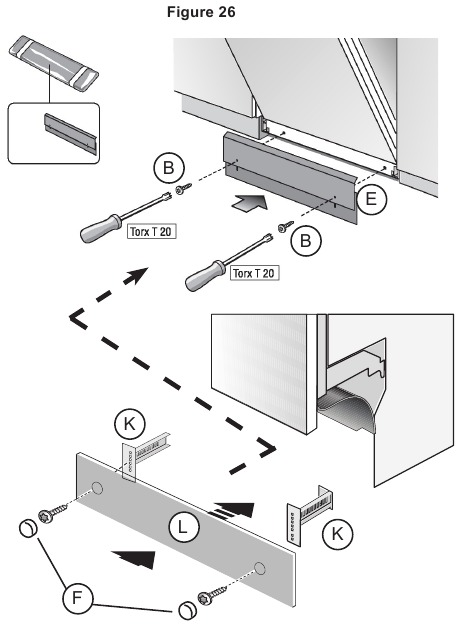

2. Plaats eerst het achterste teenpaneel met sleuven (onderdeel van E) op de vaatwasser. Laat het op de vloer rusten.
3. Plaats het bijpassende voorste teenpaneel (onderdeel van E) bovenop het achterste teenpaneel, zodat de schuine rand op de bijpassende rand van de vaatwasser rust.
4. Draai de twee zwarte schroeven (B) door de gaten in het teenpaneel om het vast te zetten. Gebruik de meegeleverde schroeven om beschadiging van de vaatwasser te voorkomen. Zie Afbeelding 26.

5. Voor modellen met een driedelig teenpaneel kan het rubberen schort dat eerder is verwijderd nu worden bevestigd en moet achter het buitenste teenpaneel blijven zitten.
6. Voor modellen met een buitenste teenpaneel (3e stuk - L) schuift u de meegeleverde beugels (K) in de sleuven van het teenpaneel dat u zojuist hebt bevestigd.
7. Zodra u de juiste positie voor de beugels hebt bepaald, verwijdert u de beugel en buigt u het metalen lipje. Zie Afbeelding 27. Dit zorgt ervoor dat het teenpaneel niet verder naar binnen schuift dan u nodig hebt.

8. Plaats de beugels terug.
9. Bevestig het buitenste teenpaneel (L) op de beugels en draai de meegeleverde schroeven (F) op hun plaats om het teenpaneel vast te zetten en ervoor te zorgen dat het rubberen schort volledig verborgen is achter het buitenste teenpaneel.

Klantenservice

Uw vaatwasser vereist geen speciale zorg anders dan beschreven in het gedeelte Onderhoud van de Gebruiks- en onderhoudsinstructies. Raadpleeg het gedeelte Zelfhulp in de Gebruiks- en onderhoudsinstructies als u een probleem hebt met uw vaatwasser, voordat u om service belt. Neem contact op met uw dealer of installateur of een erkend servicecentrum als service nodig is.
Probeer het apparaat niet zelf te repareren. Werkzaamheden die worden uitgevoerd door onbevoegd personeel kunnen de garantie ongeldig maken. Als u een probleem hebt met uw vaatwasser en niet tevreden bent met de service die u hebt ontvangen, neemt u de volgende stappen (in de hieronder vermelde volgorde) totdat het probleem naar tevredenheid is opgelost:

1. Neem contact op met uw installateur of de erkende serviceprovider in uw regio.
2. Stuur ons een e-mail. Raadpleeg uw Gebruiks- en onderhoudsinstructies voor instructies.
3. Schrijf ons op het onderstaande adres:
   BSH Home Appliances, Corp.
   1901 Main Street, Suite 600
   Irvine, CA 92614
4. Bel ons op het telefoonnummer van de klantenservice:
   1-800-944-2904

Zorg ervoor dat u de volgende informatie vermeldt (als u schrijft) of bij de hand hebt (als u belt):

• Modelnummer
• Serienummer
• Datum van de oorspronkelijke aankoop
• Datum waarop het probleem is ontstaan
• Uitleg van het probleem
• Telefoonnummer overdag waarop u bereikbaar bent.

Maak een kopie van uw factuur en bewaar deze bij deze handleiding. De klant moet een aankoopbewijs overleggen om garantieservice te verkrijgen.

Belangrijke veiligheidsinstructies

Om mogelijk letsel of schade aan eigendommen te voorkomen, NEEM ALLE WAARSCHUWINGEN EN VOORZORGSMAATREGELEN IN ACHT.
Deze instructies zijn uitsluitend bedoeld voor gebruik door gekwalificeerde installateurs. De vaatwasser moet worden geïnstalleerd door een gekwalificeerde servicemonteur of installateur.

• Naast deze instructies moet de vaatwasser worden geïnstalleerd in overeenstemming met alle elektrische en sanitaire voorschriften en verordeningen (zowel nationaal als lokaal).

Lees deze installatie-instructies volledig door en volg ze zorgvuldig op. Ze besparen u tijd en moeite en helpen u om veiligheid en optimale vaatwasprestaties te garanderen.

• De afvoerslang van de vaatwasser moet worden geïnstalleerd met een gedeelte ervan op minstens 84 cm (33 inch) van de vloer van de kast; anders wordt de vaatwasser mogelijk niet goed afgewaterd.
• Deze vaatwasser is uitsluitend bedoeld voor gebruik binnenshuis in woningen en mag niet worden gebruikt in commerciële horecagelegenheden.
• NIEUWE INSTALLATIE - Als de vaatwasser een nieuwe installatie is, moet het meeste werk worden gedaan voordat de vaatwasser op zijn plaats wordt gezet.
• VERVANGING - Als de vaatwasser een andere vaatwasser vervangt, controleer dan de bestaande vaatwasseraansluitingen op compatibiliteit met de nieuwe vaatwasser en vervang indien nodig onderdelen.
• Dit apparaat is conform bevonden aan CAN/CSA-C22.2 nr. 167/UL 749. Het is de verantwoordelijkheid van de eigenaar en de installateur om te bepalen of er aanvullende eisen en normen van toepassing zijn bij specifieke installaties.
• Niet voor gebruik buitenshuis.

Inspecteer de vaatwasser
Na het uitpakken van de vaatwasser en vóór de installatie, inspecteert u de vaatwasser grondig op mogelijke schade door transport of cosmetische schade. Meld eventuele schade onmiddellijk. Cosmetische defecten moeten binnen 30 dagen na installatie worden gemeld.
OPMERKING: Gooi geen zakken of items die bij de originele verpakking worden geleverd weg voordat de volledige installatie is voltooid.

Algemene gevaren vermijden
Gebruik de vaatwasser niet voordat deze volledig is geïnstalleerd. Wanneer u de deur opent van een niet-geïnstalleerde vaatwasser, opent u de deur voorzichtig terwijl u de achterkant van het apparaat ondersteunt. Het niet opvolgen van deze waarschuwing kan ertoe leiden dat de vaatwasser kantelt en ernstig letsel veroorzaakt.
Voordat u de meegeleverde "L"-vormige montagebeugels voor het aanrechtblad installeert (selecteer modellen), beslist u welke methode zal worden gebruikt om de vaatwasser in de opening te bevestigen. Zodra deze montagebeugels op de vaatwasser zijn geïnstalleerd, is het moeilijk om ze te verwijderen en zullen ze de montagebeugels en de vaatwasser beschadigen.
In sommige omstandigheden kan waterstofgas zich vormen in een warmwatersysteem dat wekenlang niet is gebruikt. Waterstofgas is explosief.
Voordat u een vaatwasser vult vanuit een systeem dat wekenlang is uitgeschakeld, laat u het water uit een nabijgelegen kraan in een goed geventileerde ruimte lopen totdat er geen geluid of teken van gas meer is.
Temperaturen die vereist zijn voor solderen en hardsolderen zullen de basis en de waterinlaatklep van de vaatwasser beschadigen. Als er loodgietersleidingen moeten worden gesoldeerd of hardgesoldeerd, houd dan de warmtebron minstens 152,4 mm (6 inch) van de basis en de waterinlaatklep van de vaatwasser verwijderd.
Het verwijderen van een afdekking of het uit de kast trekken van de vaatwasser kan warmwateraansluitingen, elektrische stroom en scherpe randen of punten blootleggen. Behandel met zorg.

Elektrische schokken/brandgevaar vermijden
Zorg ervoor dat de elektrische en waterleidingen elkaar niet raken. Er zijn aparte kanalen onder de vaatwasser voorzien.
Werk niet aan een bekrachtigde stroomkring. Dit kan leiden tot ernstig letsel of de dood. Alleen gekwalificeerde elektriciens mogen elektrisch werk uitvoeren. Probeer geen werkzaamheden uit te voeren aan het elektrische circuit van de vaatwasser totdat u zeker weet dat het circuit spanningsloos is.
Zorg ervoor dat het elektrische werk correct is geïnstalleerd. Er mogen geen losse elektrische verbindingen zijn. Zorg ervoor dat alle elektrische verbindingen correct zijn gemaakt.
De klant is verantwoordelijk voor het waarborgen dat de elektrische installatie van de vaatwasser in overeenstemming is met alle nationale en lokale elektrische voorschriften en verordeningen. De vaatwasser is ontworpen voor een elektrische voeding van 120V, 60 Hz, AC, aangesloten op een aan de vaatwasser toegewijd, correct geaard elektrisch circuit met een zekering of stroomonderbreker van 15 of 20 ampère. Elektrische voedingsgeleiders moeten minimaal #14 AWG koperdraad zijn die is beoordeeld op 75°C (167°F) of hoger.
Dit apparaat moet worden aangesloten op een geaard metalen, permanent bedradingssysteem, of een aardingsgeleider moet worden meegevoerd met de circuitgeleiders en worden aangesloten op de aardingsklem of -leiding op het apparaat. Gebruik geen verlengsnoeren.

Gevaren van loodgieterswerk/verbranding vermijden
Voer geen werkzaamheden uit aan een onder druk staande warmwaterleiding. Dit kan ernstig letsel tot gevolg hebben. Alleen gekwalificeerde loodgieters mogen loodgieterswerk uitvoeren. Probeer geen werkzaamheden uit te voeren aan de warmwatertoevoerleiding van de vaatwasser totdat u zeker weet dat de warmwatertoevoer is afgesloten.
Draai de 90°-bocht niet te vast. Dit kan de waterinlaatklep beschadigen en een waterlek veroorzaken.
Temperaturen die vereist zijn voor solderen en hardsolderen zullen de waterinlaatklep van de vaatwasser beschadigen. Als er loodgietersleidingen moeten worden gesoldeerd of hardgesoldeerd, houd dan de warmtebron minstens 152,4 mm (6 inch) van de waterinlaatklep van de vaatwasser verwijderd.
Raadpleeg de plaatselijke loodgietersvoorschriften voor goedgekeurde loodgietersprocedures en accessoires. Alle loodgieterswerkzaamheden moeten worden uitgevoerd in overeenstemming met de nationale en lokale voorschriften.
Deze instructies beschrijven een installatiemethode voor roestvrijstalen gevlochten slangen of PEX-warmwatertoevoerleidingen. Als u koperen leidingen of ander materiaal gebruikt voor de watertoevoer, raadpleeg dan een erkende loodgieter voor een correcte installatie.

Proposition 65-waarschuwing:
Dit product kan een chemische stof bevatten die in de staat Californië bekend staat als een stof die kanker of reproductieve schade kan veroorzaken. Daarom kan de verpakking van uw product het volgende label dragen zoals vereist door Californië:
STATE OF CALIFORNIA PROPOSITION 65 WARNING:

Kanker en reproductieve schade - www.P65Warnings.ca.gov
