Ubco 2x2 handleiding

ONDERHOUD

Regelmatig onderhoud mag alleen worden uitgevoerd door een UBCO-gecertificeerde serviceagent of -dealer. Sta erop dat er alleen originele UBCO-onderdelen in uw 2x2 worden geïnstalleerd om de geldigheid van de garantie te garanderen.

Uw eerste servicebeurt is gratis!
Na de eerste 10 uur rijden komt u in aanmerking voor een eerste gratis controle van uw motor. Deze wordt uitgevoerd door de dealer waar u de motor hebt gekocht. Of als u rechtstreeks bij UBCO hebt gekocht, neem dan contact op via sales@ubcobikes.com.
UBCO-motoren worden aangedreven door een grote lithium-ionbatterij — stevig en robuust genoeg om het zware werk te doen. Maar net als bij elke batterij zal de lading na verloop van tijd geleidelijk aan afnemen en verminderen.
Voor UBCO-rijders toont onze app de algemene gezondheid van uw batterij met een indicatie van het laadniveau. Afhankelijk van de batterij duurt het meestal 4 tot 6 uur om de batterij volledig op te laden.
De prestaties en levensduur van de batterij zijn afhankelijk van vele factoren, van dagelijks gebruik tot omgevingsomstandigheden. De diepte van ontlading (batterij % leeggelopen) en de manier waarop deze wordt gebruikt, hebben echter altijd invloed op de prestaties van de batterij. Bij normaal gebruik zou een UBCO-batterij bij optimale prestaties 800 volledige ontlaadcycli moeten meegaan (van 100% tot 0% lading) of ongeveer vijf tot zes jaar, voordat u een lichte afname van de capaciteit kunt merken.

Standaard onderhoudsschema
Uw 2x2 moet worden onderhouden bij de aangegeven kilometerstand of tijd, afhankelijk van wat zich het eerst voordoet. Het onderhoudsschema wisselt af tussen Intermediate (elke 6 maanden of 4000 km) en Full (elke 12 maanden of 8000 km).

• 10 weken / 2.000 km / 1.242 mijl
• 6 maanden / 4.000 km / 2.485 mijl (Volledige servicebeurt)
• 12 maanden / 8.000 km / 4.970 mijl
• 18 maanden / 12.000 km / 7.456 mijl (Volledige servicebeurt)
• 24 maanden / 16.000 km / 9.941 mijl

Zodra u uw servicebeurt van 24 maanden hebt voltooid, raden we u aan om uw 2x2 om de zes maanden te laten onderhouden.

Onderhoudsschema bij intensief gebruik
Zware gebruiksomstandigheden, zoals landbouw, vereisen een robuuster onderhoudsschema. Uw 2x2 moet worden onderhouden bij de aangegeven kilometerstand of tijd, afhankelijk van wat zich het eerst voordoet. Het onderhoudsschema wisselt af tussen Intermediate (elke 3 maanden of 1500 km) en Full (elke 6 maanden of 3000 km).

• Na 10 uur: Eerste gratis servicebeurt
• 4 maanden / 100 uur / 1.500 km / 932 mijl
• 7 maanden / 200 uur / 3.000 km / 1.864 mijl (Volledige servicebeurt)
• 10 maanden / 300 uur / 4.500 km / 2.796 mijl
• 13 maanden / 400 uur / 6.000 km / 3.728 mijl (Volledige servicebeurt)
• 16 maanden / 500 uur / 7.500 km / 4.660 mijl
• 19 maanden / 600 uur / 9.000 km / 5.592 mijl (Volledige servicebeurt)
• 22 maanden / 700 uur / 10.500 km / 6.524 mijl
• 25 maanden / 800 uur / 12.000 km / 7.456 mijl (Volledige servicebeurt)

Zodra u uw servicebeurt van 25 maanden hebt voltooid, raden we u aan om uw 2x2 om de drie maanden te laten onderhouden. Neem voor specifieke servicevereisten die op uw situatie zijn afgestemd contact op met uw UBCO-gecertificeerde servicetechnicus.

Wat is het verschil tussen een volledige servicebeurt en een tussentijdse servicebeurt?
Voor zowel volledige als tussentijdse servicebeurten doorloopt de monteur uw motor met een standaardset controles, zowel mechanisch als elektrisch, en zorgt ervoor dat de firmware van de motor up-to-date is. Ze maken ook een testrit om te bevestigen dat alles naar behoren werkt. Een volledige servicebeurt omvat ook een volledige motorservice, inclusief een inspectie en opnieuw smeren van beide motoren.

UW BATTERIJ VERZORGEN

De 2x2 lithium-ionbatterij en -oplader zijn ontworpen om exclusief met de 2x2 te werken. Probeer geen andere batterij of oplader te gebruiken dan die geleverd door UBCO.

• Lithium-ionbatterijen hebben niet dezelfde laadgeheugenproblemen als andere batterijen; daarom kunnen ze op elk moment worden bijgevuld. Houd hem vol en laad hem minstens één keer per maand op om de gezondheid ervan te waarborgen.
• Als u uw motor langere tijd (langer dan een maand) niet gebruikt, zorg er dan voor dat uw batterij tussen 50-90% is opgeladen.
• Laat de batterij niet van een hoogte in de 2x2 vallen. Laat hem voorzichtig op zijn plaats zakken. Zet de batterij vast tijdens het rijden.
• Dompel de batterij of de 2x2 niet onder in water. Bewaar hem op een koele plaats binnenshuis wanneer hij niet in gebruik is.
• Verbrand de batterij niet en plaats hem niet in de buurt van warmtebronnen boven 80 °C (176 °F).

UW PRODUCT REINIGEN

Om ervoor te zorgen dat uw 2x2 in de best mogelijke conditie blijft, moet u hem regelmatig reinigen.
Reinig uw 2x2 als hij vuil is of na gebruik in zout water.
Schakel de motor uit voordat u hem reinigt. Zorg ervoor dat alle stopcontacten, inclusief de batterij, hun rubberen afdichtingen goed op hun plaats hebben. De batterij moet tijdens het reinigen op de 2x2 zijn aangesloten om de stekker en het stopcontact te beschermen.

• Gebruik een mild reinigingsmiddel dat is ontworpen voor auto's of motorfietsen met een zachte doek en borstel en spoel af met schoon water.
• Spuit geen water en gebruik geen hogedrukslang op de 2x2.
• Dompel geen elektrische onderdelen onder - ze zijn beschermd tegen regen en spatten, maar mogen niet in het water blijven liggen.
• Gebruik geen reinigingsproducten die niet specifiek zijn ontworpen voor auto's of motorfietsen. Ze kunnen ingrediënten bevatten die de afwerking kunnen bekrassen of onderdelen van de 2x2 kunnen beschadigen.

ONDERHOUD

Hoewel UEV's en draagbare voedingen minder bewegende onderdelen hebben dan een typisch voertuig met verbrandingsmotor, vereisen ze nog steeds onderhoud om een veilige werking te garanderen. Elk product heeft gepland onderhoud en verzorging nodig om ervoor te zorgen dat uw garantie behouden blijft. Dit verlengt de levensduur van het product en vermindert het onderhoud gedurende de levensduur.

De verplichtingen van de eigenaar:

• Zorg ervoor dat het voertuig gepland onderhoud heeft volgens het onderhoudsschema;
• Dergelijk onderhoud moet worden uitgevoerd door een geautoriseerde UBCO-technicus;
• De eigenaar is verantwoordelijk voor de onderhoudsverplichtingen en moet het voertuig op eigen kosten afleveren en ophalen bij een geautoriseerde UBCO-technicus.

Controles door de eigenaar
We raden een onderhoudsschema van 24 maanden aan, zie "Onderhoud". Vraag uw UBCO-gecertificeerde technicus om de relevante velden van de onderhoudslogboeken in uw gebruikershandleiding in te vullen.
De 2X2 moet worden onderhouden bij de aangegeven kilometerstand of tijd, afhankelijk van wat zich het eerst voordoet. Zodra u uw servicebeurt van 24 maanden hebt voltooid, raden we u aan om uw 2X2 om de 6 maanden te laten onderhouden.
Sta erop dat er alleen originele UBCO-onderdelen in uw 2X2 worden geïnstalleerd om de geldigheid van de garantie te garanderen.

Onderhoud door de eigenaar
We hebben hieronder instructies gegeven voor basisonderhoudswerkzaamheden. Als u niet over het gereedschap of de competentie beschikt om de procedure uit te voeren, breng de motor dan naar een door UBCO geautoriseerde onderhoudstechnicus. Probeer geen onderhoud uit te voeren waar u niet bekend mee bent.

UW VELDSET

Samen met deze handleiding hebben we een kleine veldset meegeleverd om u door basis onderhoudsprocedures te helpen. U hebt mogelijk geavanceerder gereedschap nodig, zoals een momentsleutel, om sommige taken correct uit te voeren, maar de set helpt u in geval van nood.

DE BATTERIJ VAN DE SLEUTELHANGER VERVANGEN

Verwijder de siliconen hoes. Draai de sleutelhanger om zodat de knop naar beneden wijst. Scheid de twee helften van de sleutelhanger met uw vingernagel. Schuif de batterij eruit en vervang deze door een nieuwe CR2032-batterij, let op de polariteit. Plaats de achterplaat over de basis en druk deze naar beneden om hem vast te zetten.

WIELEN

De voor- en achterwielen zijn identiek, behalve de inserts die op de assen zijn geïnstalleerd. Dit betekent dat elk wiel aan de voor- of achterkant kan worden gemonteerd, zolang de juiste inserts en koppelarmen worden gebruikt. Als u de wielen vaak verwijdert, breng dan periodiek een schroefdraadborglijm aan op de wielmoeren.

Banden spanning
De banden op uw 2X2 gebruiken een standaard ventiel in autostijl voor het oppompen en leeglopen. Voor normaal rijden raden we aan om de banden op te pompen tot ongeveer 25 psi of zoals aangegeven op de band.

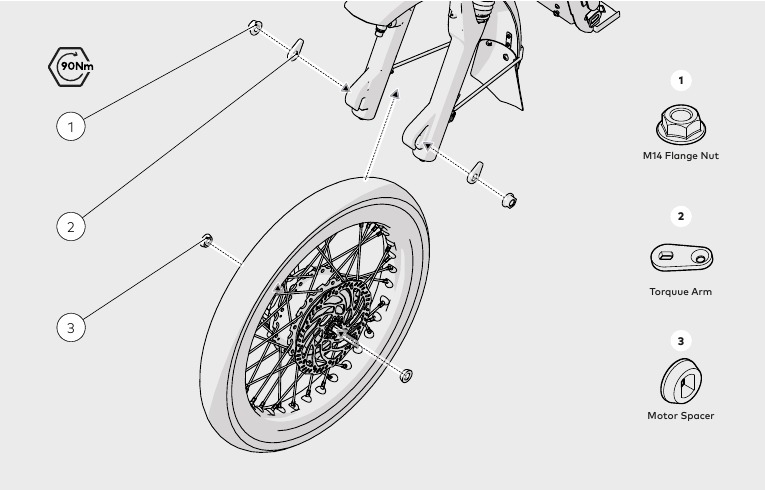

Het voorwiel verwijderen

Genummerde items

1. Asmoer
2. Koppelarm
3. Vooras afstandsstuk

Vereiste stappen
Batterij verwijderen

Benodigd gereedschap/verbruiksartikelen
Loctite 243
21 mm dopsleutel
Momentsleutel
Breekijzer
Remblok afstandsstuk

Verwijderen

1. Schroef de vergrendelingshulzen van de motorkabel los en maak de uiteinden van de motorkabel los.
2. Maak met een nr. 21 sleutel de twee gekartelde flensmoeren los.
3. Verwijder de linker en rechter koppelarmen uit hun uitsparingen in de vork en verwijder het wiel.
4. Zorg er bij het terugplaatsen van het wiel voor dat de koppelarmen gelijk liggen in hun behuizing en dat de moeren met een momentsleutel tot 90 Nm zijn aangedraaid.

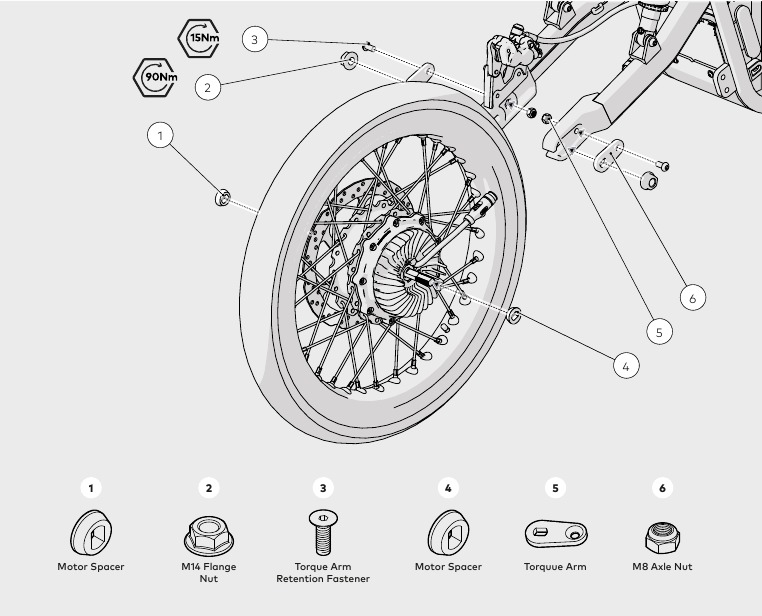

Het achterwiel verwijderen

Genummerde items

1. Linker achtermotor afstandsstuk
2. Asmoer
3. Bevestigingsmiddel koppelarmborging
4. Rechter achtermotor afstandsstuk
5. Koppelarm
6. Moer koppelarmborging

Vereiste stappen
Batterij verwijderen

Benodigd gereedschap/verbruiksartikelen
Loctite 243
21 mm dopsleutel
Momentsleutel
Breekijzer
Remblok afstandsstuk

Verwijderen

1. Schroef de vergrendelingshulzen van de motorkabel los en maak de uiteinden van de motorkabel los.
2. Draai met een 5 mm inbussleutel de twee M8 verzonken schroeven op de koppelarmen los en verwijder ze.
3. Maak met een nr. 21 sleutel de twee gekartelde flensmoeren los en verwijder ze.
4. Verwijder de linker en rechter koppelarmen uit de uitsparingen in de swingarm en verwijder het wiel.
5. Zorg er bij het terugplaatsen van het wiel voor dat de moeren met een momentsleutel tot 90 Nm zijn aangedraaid.

Gereedschapstip: Voeg een middelsterke schroefdraadborging toe aan de moeren voordat u ze vastmaakt.

REMBEZETTING

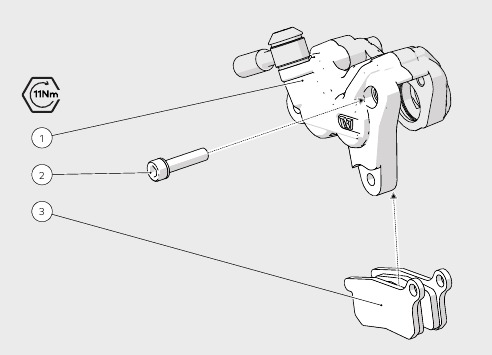

Remblokken vervangen systeem 2

Genummerde items

1. Remklauwhuis
2. Remblok bevestigingsmiddel
3. Remblokken

Vereiste stappen
Wiel verwijderen - zie hierboven

Benodigd gereedschap/verbruiksartikelen
3 mm inbussleutel
Remblok afstandsstuk
Remblokveer

Verwijderen

1. Breng met een geschikt gereedschap voorzichtig de oude remblokken en zuigers terug naar de volledig ingetrokken stand en pas de remhendelbladen aan de oorspronkelijke positie aan.
2. Maak met een 3 mm inbussleutel het bevestigingsmiddel en de borgring los die de remblokken vasthouden en verwijder ze.
3. Verwijder de remblokken terwijl u de remblokveer vasthoudt.

Vervangen

1. Controleer de remblokveer op tekenen van slijtage en vervang deze indien nodig
2. Plaats vervangende remblokken in de remblokveer en vervolgens in de remklauw.
3. Draai met een 3 mm inbussleutel het bevestigingsmiddel vast en vervang de borgring die de remblokken vasthoudt.

Remblokken vervangen SR

Genummerde items

1. Remklauwhuis
2. Remblok bevestigingsmiddel
3. Remblokken

Benodigd gereedschap/verbruiksartikelen
3 mm inbussleutel
3 mm inbussleuteldop
Momentsleutel
Remblok afstandsstuk
Remblokveer

Verwijderen

1. Maak met een 3 mm inbussleutel het bevestigingsmiddel en de borgring los die de remblokken vasthouden en verwijder ze.
2. Verwijder de remblokken terwijl u de remblokveer vasthoudt.
3. Breng met een geschikt gereedschap voorzichtig de zuigers terug naar de volledig ingetrokken stand en pas de remhendelbladen aan de oorspronkelijke positie aan.

Vervangen

1. Controleer de remblokveer op tekenen van slijtage en vervang deze indien nodig.
2. Plaats vervangende remblokken in de remblokveer en vervolgens in de remklauw.
3. Draai met een 3 mm inbussleuteldop en momentsleutel het bevestigingsmiddel vast en monteer de borgring die de remblokken vasthoudt.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Ubco 2x2 handleiding

Beschikbare talen
