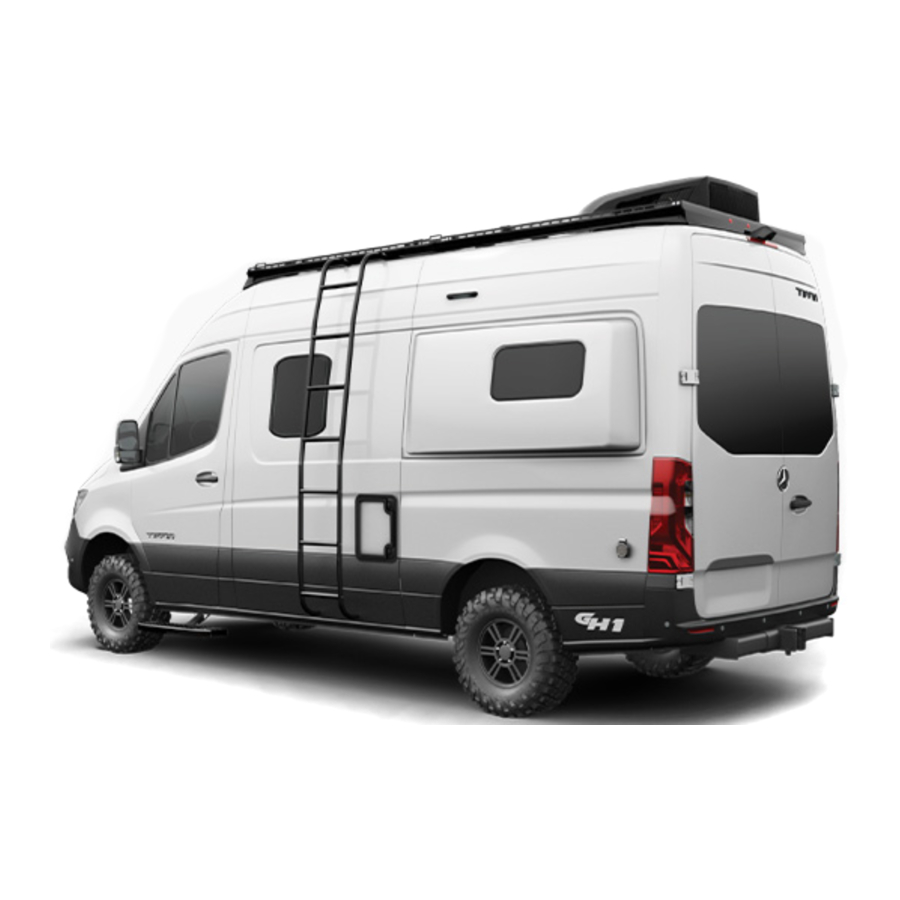

Tiffin GH1 Handleiding

ALGEMENE INFORMATIE

Walstroom
De Tiffin GH1 maakt gebruik van de SmartPlug voor walstroom, die zich aan de achterkant van de bus bevindt aan de bestuurderszijde.
Het 30 AMP walstroomkabel kan worden gebruikt om de huisaccu op te laden of de bus rechtstreeks van stroom te voorzien.
Let op: Probeer geen elektrische adapters te gebruiken om het meegeleverde 30AMP-stroomkabel om te zetten, omdat dit de elektrische componenten in de bus beschadigt.

Hoofdschakelaar voor batterijontkoppeling
Als de hoofdschakelaar voor batterijontkoppeling is uitgeschakeld, worden uw batterijen niet opgeladen via het 30A-walstroomkabel.
De hoofdschakelaar voor batterijontkoppeling schakelt alle stroom naar en van de batterij uit, met uitzondering van het opladen via de extra dynamo terwijl het voertuig rijdt.
De extra dynamo wordt niet losgekoppeld van de batterij wanneer de schakelaar in de "OFF"-stand staat.
Hierdoor kunt u uw camper opladen tijdens het transport zonder het risico dat elektrische componenten bekrachtigd blijven.

Batterij samenvoegen

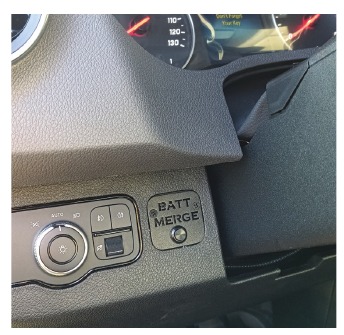

De batterij samenvoegen functie, die zich links van het stuur bevindt, maakt verbinding mogelijk tussen de huisaccu en de chassisaccu om uw bus te starten.

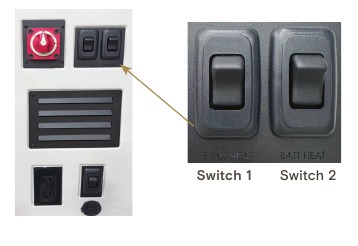

Hoofdschakelaar voor batterijontkoppeling

Schakelaar 1: Tankverwarming schakelt de stroom uit naar de thermostaat die de verwarmingsmatten van de opslagtank regelt, zodat de matten niet worden ingeschakeld wanneer de verwarmingsmat van de tank de temperatuur van het vriespunt bereikt.

Schakelaar 2: Batterijverwarming schakelt de stroom uit naar de thermostaat die de batterijverwarming regelt, zodat de verwarming niet wordt ingeschakeld wanneer de batterij de temperatuur van het vriespunt bereikt.
Let op: We hebben deze schakelaars specifiek toegevoegd als u van plan bent uw camper langere tijd bij vriestemperaturen te parkeren. Met deze schakelaars kunt u alle stroom naar de bus uitschakelen om snelle batterijontlading te voorkomen, terwijl u toch voorkomt dat de opslagtanks bevriezen en ervoor zorgt dat de batterijen boven hun bedrijfstemperatuur blijven (-4 graden). Batterijen accepteren geen lading wanneer de interne temperatuur onder de 25 graden daalt; u hebt echter nog steeds de flexibiliteit om de verwarming uit te schakelen voor langdurige opslag.

Afvoer grijswatertank
Tijdens het gebruik van de bus is het belangrijk om de schuifafsluiter van de grijswatertank te allen tijde gesloten te houden, met uitzondering van het legen. Hierdoor blijft er voldoende vloeistof in de tank achter om een vlotte doorstroming door de schuifafsluiter en de aftapkranen te garanderen bij het legen. Voldoende vloeistof in de tank veroorzaakt een wervelende werking die eventuele opgehoopte vaste afvalstoffen moet meenemen.

Zwartwatertank & afvalwaterafvoer
De zwartwatertank bevindt zich aan de bestuurderszijde van het voertuig. Om afvalwater uit de zwartwatertank af te voeren, moet u de tank uit de houdpositie in de bus verwijderen, zoals weergegeven, en deze afvoeren in een gecertificeerd zwartwaterreservoir.

1. Zwartwatertank
2. Afvoer van grijs water

LOODGIETERIJ

Stadswateraansluitingen

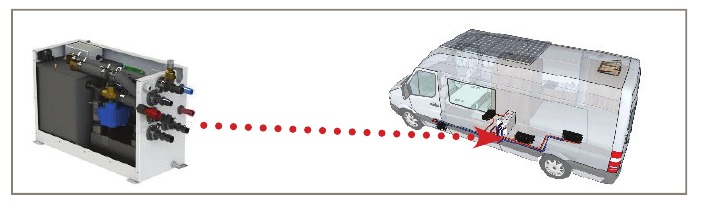

De stadswateraansluiting bevindt zich in het Nautilus P4-paneel aan de achterzijde van de unit (in de bus). Er is een extra inlaat aan de buitenkant net achter het achterwiel aan de passagierszijde. Beide inlaten worden ook gebruikt om de verswatertank te vullen. Het enige verschil tussen het vullen van de tank en het aansluiten op stadswater is de oriëntatie van de kleppen op het P4-paneel.

Scan de QR-code om de verschillende kleporiëntaties te bekijken.

APPARATUUR

Buitentafel
Uw bus is uitgerust met een magnetische, inklapbare tafel voor gebruik wanneer de schuifdeur open is.

Inductiekookplaat
Uw bus is uitgerust met een inductiekookplaat met één pit die zich in de lade naast de gootsteen bevindt.
Alleen te gebruiken met het stopcontact boven de bovenkast van de kombuis. Dit stopcontact heeft een eigen 20 AMP zekering.

BADKAMERKENMERKEN

Natte badkamer

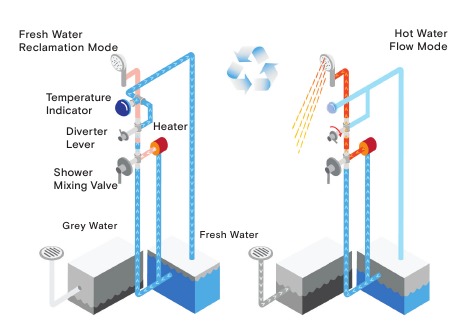

De Tiffin GH1 beschikt over een natte badkamer; een huis voor zowel de douche als het toilet. In deze ruimte is er een magnetisch en verwijderbaar douchegordijn, plus een intrekbare waslijn. De natte badkamer maakt gebruik van een SHOWERMISER™-systeem, waardoor het verse water kan circuleren totdat het de gewenste temperatuur heeft bereikt voordat het uit de douchekop stroomt. Om de circulatie te starten, moet de omsteller worden gedraaid. Zodra het water de gewenste temperatuur heeft bereikt, wordt de cirkelvormige indicator blauw/wit van kleur.

ZONNEPANEELREGELAAR

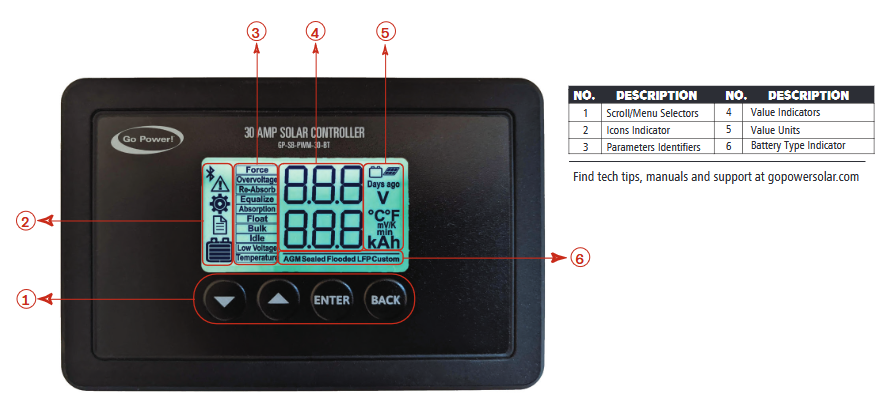

Go Power-zonne-energiecontroller

KLIMAATREGELING

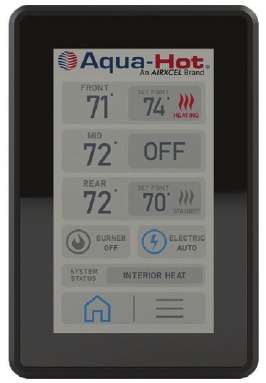

LCD-touchscreencontroller
Het Aqua-Hot ® hydronisch verwarmingssysteem levert alleen warmte en warm water via een dieselbrander met een optie op het scherm om over te schakelen naar 120V elektrisch. Voor airconditioning moet de op het dak gemonteerde A/C met plafondverdeelmantel worden gebruikt.
LET OP: De diesel wordt uit de brandstoftank van het chassis gepompt. Om ervoor te zorgen dat het chassis niet zonder brandstof komt te zitten, levert de pomp geen diesel aan de brander als de tank minder dan ¼ vol is. De brander moet worden ingeschakeld voordat er warm water kan worden geleverd.

Wanneer het systeem vanuit een koude start wordt gebruikt, moet de monitor worden ingesteld op "Interior Heat Priority" en mogen de waterleidingen niet droog zijn. Het systeem moet 8-10 minuten in deze temperatuurtoestand draaien. Zodra het systeem is opgewarmd, kan de gebruiker de monitor overschakelen naar "Hot Water Priority". Het systeem werkt niet correct als er 1/4 of minder brandstof in de brandstoftank zit.

EUROLOFT^TM BEDLIFT

De EuroLoft TM Bed Lift maakt gebruik van een uniek nylon bandsysteem met een gewichtscapaciteit van 800 pond. Om het bed te laten zakken of omhoog te brengen, plaatst u de sleutel in de horizontale positie. Wanneer de sleutel zich in de verticale positie bevindt, is het bed vergrendeld.

LUCHTTOEVOER

Uw bus is uitgerust met een luchtcompressor en 2 luchttoevoerlocaties. De luchtcompressor, die op de chassisaccu draait, ontvangt stroom wanneer het contact van de bus is ingeschakeld. De luchtcompressor kan worden gebruikt om items zoals banden, sportuitrusting, enz. op te blazen. De schakelaar om de lucht naar de compressor in te schakelen bevindt zich op de stoelbasis aan de bestuurderszijde, zichtbaar vanaf de bestuurdersdeur naar binnen kijkend.
De toegang tot de luchtcompressor bevindt zich onder de voor- en achterbumper.

DOWNLOAD DEZE APPS OM AAN DE SLAG TE GAAN

Go-Power Solar Controller

Victron-omvormer

Gree Eco-Flow 15K A/C

VersiControl

Dynamoregelaar

Victron-omvormer

Gree Eco-Flow 15K A/C

Go-Power Solar Controller

VersiControl

TECHNISCHE ONDERSTEUNING

Moet ik contact opnemen met Tiffin Motorhomes of de chassisfabrikant?
Voor hulp bij Tiffin Motorhomes Ondersteuning 256-356-0261
Voor hulp bij Mercedes-Benz Ondersteuning 877-762-8267

Tiffin Motorhomes zet zich in voor onze klanten, ruim na de aankoop van het voertuig. Als u service of technische assistentie nodig heeft, bel dan 256-356-0261.
Maandag - vrijdag | 7:00 - 16:00 uur Central Time
Mercedes-Benz noodhulp bij pech onderweg: 800-367-6372
