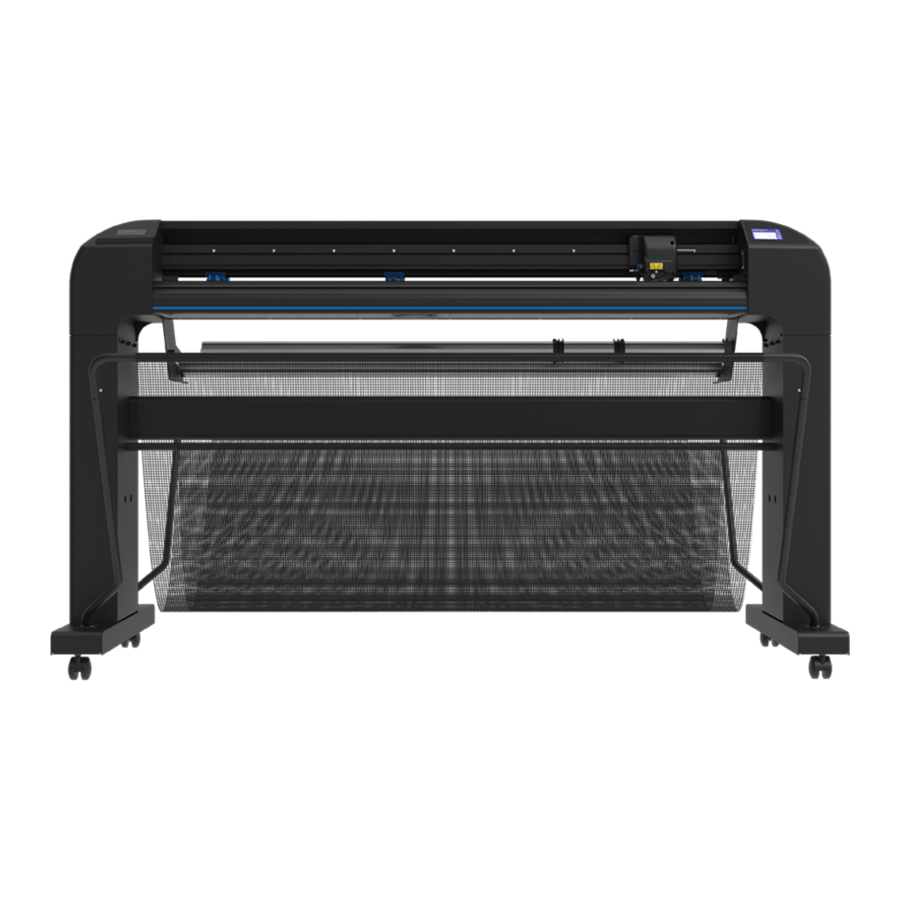

Summa S3 handleiding

Inleiding

De benodigde ruimte voor de montage is 3 m (10 ft) aan de voorkant en 1 m (3,3 ft) aan de achterkant.

Voor bepaalde taken zijn 2 personen nodig.

De benodigde tijd voor de montage van de snijplotter is ongeveer 60 minuten.

Lees deze instructies zorgvuldig door.
Deze montage-instructies leggen uit hoe de standaard en de snijplotter moeten worden gemonteerd.
Raadpleeg de snelstartgids voor het opstarten van de machine.
Als u een oprolsysteem gebruikt, moet dit na stap 13 in deze handleiding worden geïnstalleerd. Raadpleeg de afzonderlijke montage-instructies voor het oprolsysteem.

Uitpakken

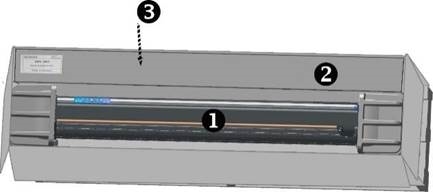

1. Zorg voor een vlakke ondergrond (bij voorkeur een tafel) om de snijplotter, de standaard en de opvangmand en de accessoires uit te pakken.

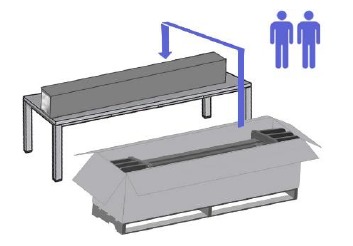

2.


1. De snijplotter, verpakt in wikkelfolie.
2. De doos met de onderdelen voor de standaard en de opvangmand.
3. onder
   Een aparte doos met de accessoires.

3. Plaats de doos met de onderdelen voor de standaard en de opvangmand voorzichtig op het vlakke oppervlak.

4. Haal de eindkappen uit de doos die de snijplotter bevat. Zet de doos opzij.

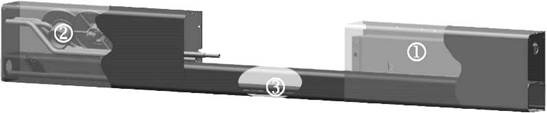

5. Verwijder de verpakking rond de onderdelen voor de standaard. Plaats de onderdelen voorzichtig op het vlakke oppervlak. Schuif de verpakkingsbuffers en uit de poten van de standaard.
6. De onderdelen voor de standaard en de opvangmand zijn in elkaar verpakt. Wees voorzichtig om geen onderdelen te beschadigen tijdens het uitpakken. bevat de voeten. bevat de korte buizen, flenzen en hardware. bevat de lange buizen en de opvangmand.


Montage van de standaard

1. Verzamel de onderdelen voor de standaard.

2. Verzamel de benodigde hardware. De zadelklem is voor de opvangmand, deze heb je nu nog niet nodig.

3. Verzamel de benodigde gereedschappen.

4. Zet de twee poten neer met de open kant naar boven en de gaten (gemarkeerd) tegenover elkaar.

5. Monteer het horizontale paneel tussen de twee poten en zet het vast met vier schroeven in de gaten aan elke kant.

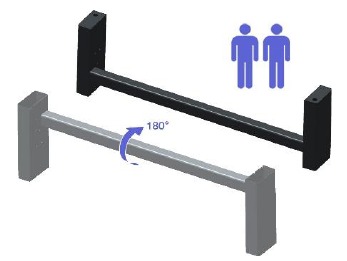

6. Draai de standaard om. De kant waar het horizontale paneel is gemonteerd, is de achterkant van de standaard.


   twee personen zijn vereist.

7. Neem de twee voeten en identificeer de achterkant van de voeten (pijl).

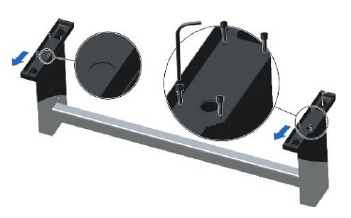

8. Monteer de twee voeten met vier schroeven aan elke kant. De achterkant van de voeten moet aan dezelfde kant zitten als het horizontale paneel.

9. Monteer vier zwenkwielen in de schroefdraadgaten van de voeten en zet ze vast met de 13 mm-sleutel.

10. Zet de standaard rechtop.

    twee personen zijn vereist. Ga verder met stap 11 om de stroomkabel en de communicatiekabel te verbergen. Ga anders verder met stap 14.

11. De rechterpoot van de standaard heeft een gat in de bodem en een uitsparing aan de bovenkant om kabels erdoorheen te leiden, zodat ze verborgen zijn.

12. Verzamel het netsnoer en de USB- of LAN-kabel en markeer ze op 28-30 cm (11-12 inch) vanaf de uiteinden.

13. Laat de uiteinden van de kabels tot aan hun markeringen buiten de poot. Laat de rest van de kabel in de poot zakken en leid hem door het gat aan de onderkant.

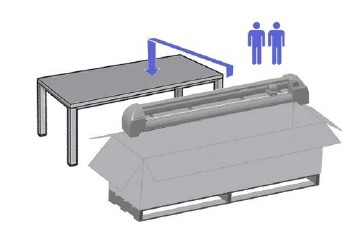

14. Haal de snijplotter voorzichtig uit de doos en leg hem op zijn rug op het vlakke oppervlak. Belangrijk: twee personen zijn vereist.

15. Steek twee schroeven in de linker- en twee in de rechterzijplaat van de snijplotter. Deze helpen de snijplotter correct op de standaard te positioneren. Draai ze drie slagen in. Steek geen schroef aan de voorkant.

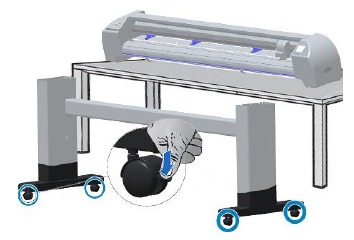

16. Verplaats de standaard naar de snijplotter, met het horizontale paneel (de achterkant van de standaard) het dichtst bij de snijplotter. Vergrendel de zwenkwielen.

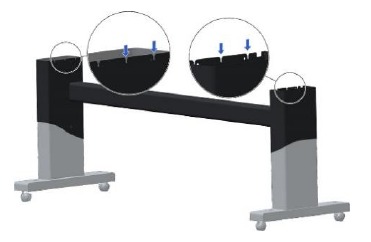

17. Zoek de twee sleuven zowel linksachter als rechtsachter van de standaard voor de schroeven in de zijplaat.

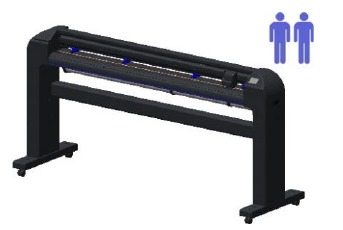

18. Plaats de snijplotter op de standaard. Zorg ervoor dat de schroeven in de zijplaten van de snijplotter (stap 15) volledig in de sleuven van de standaard schuiven.

    twee personen zijn vereist.

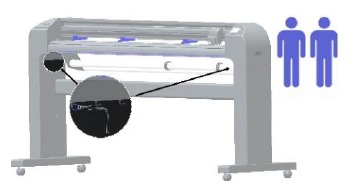

19. Steek een schroef met een extra sluitring in het voorziene gat aan de voorzijde, zowel links als rechts. Zet vervolgens alle zes schroeven vast (de vier schroeven van stap 15 en de twee schroeven van stap 19).

    twee personen zijn vereist.

20. Verzamel de onderdelen voor de opvangmand.

21. Rol het materiaal voor de opvangmand uit en leg het op de vloer.

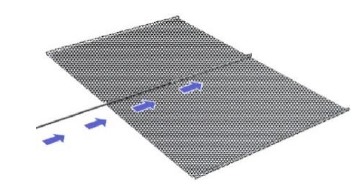

22. Steek de lange rechte buis in de middelste lus van het materiaal.

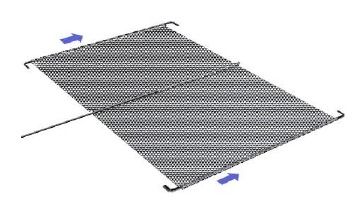

23. Steek aan elke kant van het materiaal een lange buis.

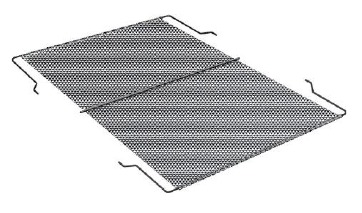

24. Bevestig de korte buizen aan de uiteinden van de lange buizen. De korte buizen zijn er in twee maten: gebruik buizen van dezelfde lengte aan dezelfde kant.

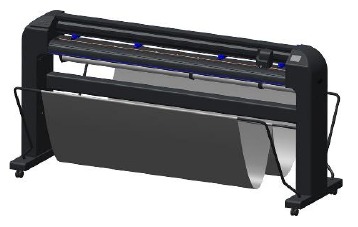

25. Plaats de gemonteerde opvangmand op de standaard met de korte buizen aan de achterkant en de middelste buis in het bovenste gat. Een kant van de opvangmand moet onder het horizontale paneel door worden gevoerd om aan de andere kant te komen.

26. Detail van de voeten.

27. Detail van de middelste buis, gemonteerd door middel van een zadelklem aan elke kant. Het wordt aanbevolen om de zadelklem aan één kant te monteren voordat u de horizontale buis monteert.
