Joyo banTamP-serie handleiding

Paneelinstructies

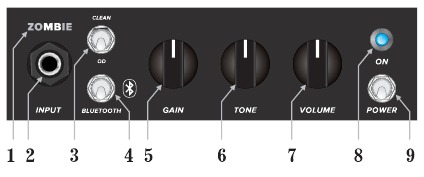

Voorpaneel

1. Model hoofd: Model versus geluidskarakteristieken

2. Gitaar ingang.
3. Kanaalschakelaar: voor het kiezen van het kanaal.
4. Bluetooth-schakelaar: zet de Bluetooth-functie van banTamP aan/uit.
5. Gain-knop: past de vervorming van de versterker aan.

6. Tone-knop: past de helderheid van de toon van de versterker aan.
7. Volume-knop: past het volume van de versterker aan.
8. Vermogens-/Bluetooth-indicator: zet banTamP aan, de indicator wordt rood en zet vervolgens de Bluetooth-schakelaar aan, de indicator verandert van rood in blauw.
9. Aan/uit-schakelaar: zet banTamP aan/uit.

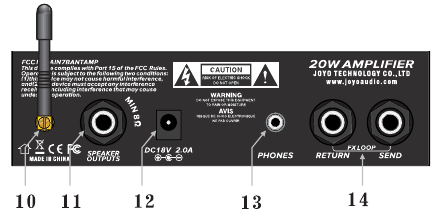

Achterpaneel

10. Bluetooth-antenne
11. Luidsprekeruitgang: sluit aan op een luidsprekerimpedantie van 8 Q of meer dan 8 Q! Belangrijke opmerkingen: bij aansluiting op een luidsprekerimpedantie van meer dan 8 Q, wordt het vermogen van banTamP verminderd.
12. Stroominterface: sluit aan op een DC 18V/2.0A-voedingsadapter voor stroomvoorziening, zorg ervoor dat u de meegeleverde voedingsadapter gebruikt.
13. Koptelefoonuitgang: de versterker wordt gedempt wanneer deze op een hoofdtelefoon wordt aangesloten.
14. FX LOOP: sluit de ingang van het effectpedaal aan op de SEND-aansluiting van banTamP en sluit de uitgang van het effectpedaal aan op de RETURN-aansluiting van banTamP.

Aansluiting

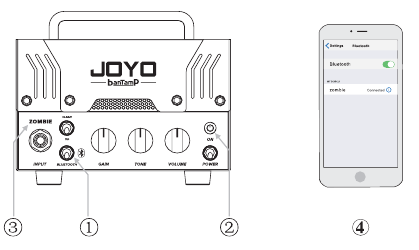

Bluetooth-verbinding

1. Schakel de Bluetooth-schuifschakelaar in.
2. De stroomindicator verandert van rood in blauw.
3. Schakel de Bluetooth van uw apparaat in en wacht tot het banTamP heeft gevonden. Let op: de gevonden namen zijn afhankelijk van de verschillende modellen die u heeft gekocht, de namen staan aan de bovenkant van de ingangsaansluiting van banTamP, zoals weergegeven in de afbeelding, bijvoorbeeld "ZOMBIE"
4. Klik op het gerelateerde apparaat en koppel.

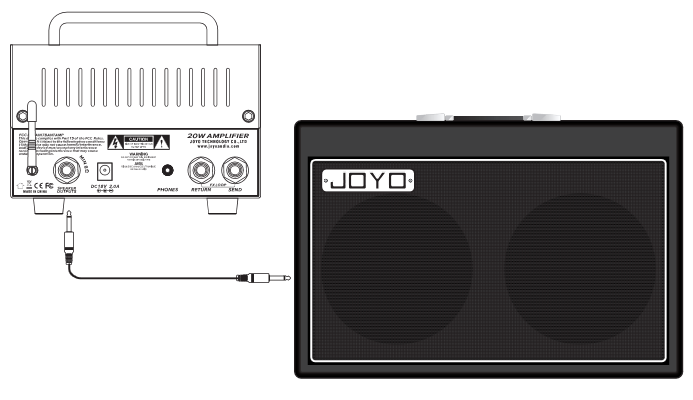

Impedantie-aanpassing luidsprekerkast
De aangepaste luidsprekerimpedantie is 8, natuurlijk werkt 16 ook, maar banTamP bereikt alleen het maximale vermogen wanneer de luidsprekerimpedantie 8 is. Terwijl met 16, het vermogen van banTamP afneemt.

Sluit niet aan op een luidsprekerimpedantie die lager is dan 8!

Inhoud van de verpakking:
banTamP x1
Voedingsadapter x1
Gebruikershandleiding x1
Kabel x1
Stroomkabel x1

Specificaties

Voedingsadapter: INGANG AC 100-240V 50/60Hz UITGANG DC18V/2.OA
Nominaal vermogen: 20W/8
Luidsprekerimpedantie: 8
Bluetooth-versie: 4.0
Luidsprekerimpedantie: Standaard 32 Minimum 16
Afmeting: 163 mm x 110 mm x 140 mm
Gewicht: 1200g

www.joyo-amps.com
E-mail: info@joyoaudio.com
Tel: 0086-755-29765381

Veiligheidsinstructies

Belangrijke veiligheidsinstructies

RISICO OP ELEKTRISCHE SCHOK, NIET OPENEN

OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U DE BEHUIZING NIET VERWIJDEREN (OF ACHTERKANT). BEVATT GEEN ONDERDELEN DIE DOOR DE GEBRUIKER KUNNEN WORDEN ONDERHOUDEN. LAAT HET ONDERHOUD OVER AAN GEKWALIFICEERD ONDERHOUDSPERSONEEL.

OM HET RISICO OP BRAND OF ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U DIT APPARAAT NIET BLOOTSTELLEN AAN REGEN OF VOCHT.
De bliksemflits met pijlpuntsymbool in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die groot genoeg kan zijn om een risico op elektrische schokken voor personen te vormen.
Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies (service) in de documentatie die bij het product wordt geleverd.
Dit symbool is bedoeld om de gebruiker te waarschuwen--- Gebruik alleen met de kar, standaard, het statief, de beugel of tafel die is gespecificeerd door de fabrikant, of die bij het apparaat wordt verkocht. Wanneer een kar wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de kar/apparaatcombinatie om letsel door kantelen te voorkomen.
Gebruiksaanwijzing: Nadat u de banTamP hebt ingeschakeld, warmt de buis gedurende de eerste 20-30 seconden op, het onstabiele geluid tijdens deze periode is normaal.

Gedetailleerde veiligheidsinstructies

• Voor uw veiligheid en om vertrouwd te raken met dit product, dient u voor gebruik alle veiligheids- en bedieningsinstructies te lezen.
• Bewaar deze gebruikershandleiding voor toekomstig gebruik en onderhoud.
• Volg alle veiligheidsinstructies op het product of in de gebruikershandleiding.
• Gebruik alleen de meegeleverde voedingsadapter. Als u een andere voedingsadapter gebruikt, beschadigt dit de interne circuits of verhoogt dit de ruis.
• Houd het uit de buurt van kinderen!
• Installeer dit product volgens de instructies van de fabrikant. Plaats het op plaatsen met goede ventilatie en warmteafvoer. Blokkeer geen ventilatieopeningen en bedek het niet met doek en dergelijke.
• Gebruik het niet in de buurt van water of vochtige ruimtes, laat geen water of andere vloeibare stoffen in dit product vallen;
• Gebruik het niet in de buurt van warmtebronnen, zoals een verwarming, elektrothermische oven, krachtige versterker en meer.
• Plaats geen gevaarlijke chemicaliën op het product, ontvlambare en explosieve stoffen zoals alcohol, verdunner enzovoort.
• Gebruik geen alcohol of andere reinigingsvloeistoffen om dit product schoon te maken, anders beschadigt dit het oppervlak, gebruik indien nodig een schone, droge doek.
• Beschadig de stroomkabel of stekker niet. Trek niet aan het netsnoer en andere onderdelen. Haal de stekker uit het stopcontact als u dit product moet verplaatsen.
• Schakel de aan/uit-schakelaar uit en haal de stekker uit het stopcontact tijdens onweer, bliksem of als het lange tijd niet wordt gebruikt.
• Mocht een van de volgende situaties zich voordoen, schakel het dan uit, haal de stekker uit het stopcontact en neem contact op met uw plaatselijke distributeur of laat het repareren door gekwalificeerd personeel.

1. Er valt metaal of een ander vast object of vloeistof in de behuizing, of raakt verstrikt in de regen.
2. Het netsnoer of de stekker is beschadigd, de kabelkern is blootgesteld of de draad is gebroken.
3. Het product geeft rook, een vreemde geur of een andere abnormale toestand af.
4. Het product valt op de grond of vertoont storingen.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
