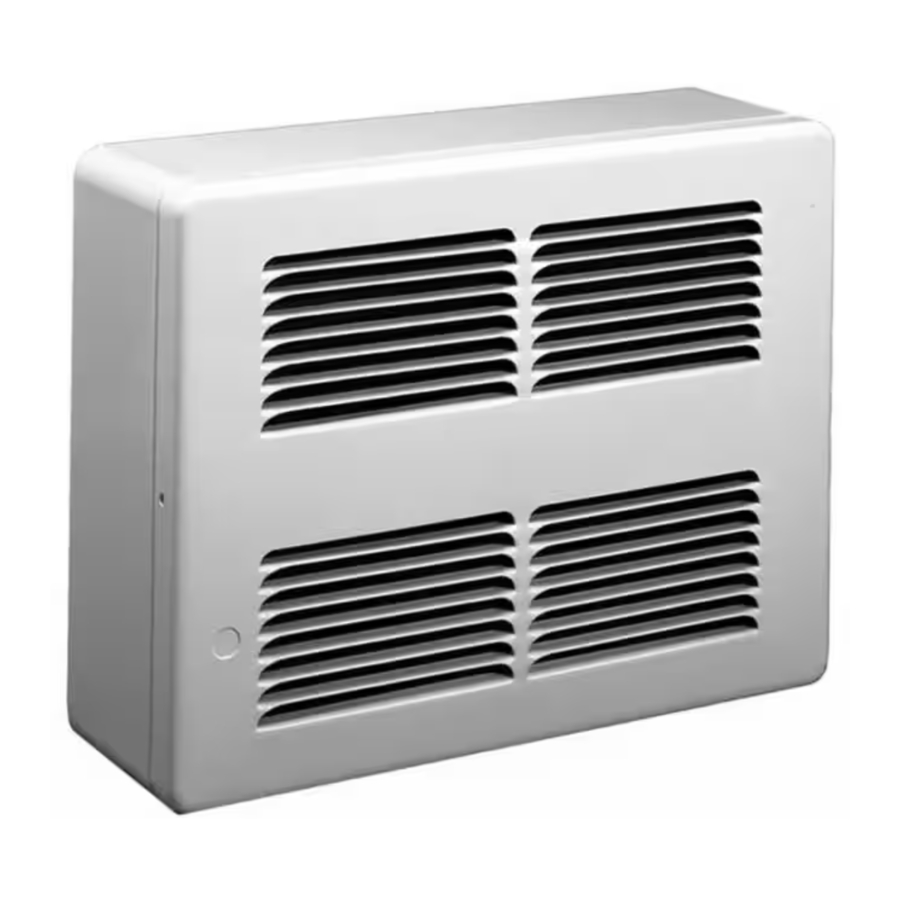

king SL Series, 1215, 2422, 2022 Handleiding
ONDERHOUD
De superieure kwaliteit en het ontwerp van deze kachel zorgen voor jarenlang probleemloos gebruik. De kachel moet elk jaar worden gecontroleerd en schoongemaakt op ophoping van pluisjes en/of stof. King raadt aan een zachte borstel en stofzuiger te gebruiken om verontreinigingen te verwijderen. De motor is permanent gesmeerd en vereist geen smering.
De bedrijfsspanning mag niet meer dan 5% van de nominale spanning bedragen. Het gebruik van de kachel boven de vermelde spanningswaarden maakt alle garanties ongeldig.
INSTALLATIE
Schakel de stroomtoevoer naar de kachel uit voordat u met de installatie, het onderhoud of de reparatie begint. Vergrendel of label de stroomonderbreker of het zekeringpaneel. Het niet doen hiervan kan leiden tot ernstige elektrische schokken, brandwonden of mogelijk de dood.
- Nadat u de kachel uit de doos hebt gehaald, controleert u of de kachel tijdens het transport niet is beschadigd.
- Verwijder de gril door de twee schroeven aan de zijkant van het voorpaneel los te draaien en te verwijderen. Verwijder de ventilatorverwarmingseenheid.
- Verwijder een 7/8" knock-out en voer de voedingsdraad in de wandcontactdoos met behulp van een goedgekeurde elektrische fitting om schuren van de voedingsdraden te voorkomen.
- Installeer de wandcontactdoos op minimaal 6" van verticale zijwanden. De Slim Line-verwarming is goedgekeurd om op vloerniveau te worden gemonteerd, hoewel we aanbevelen om deze 4" boven de vloer te monteren. Dit helpt de kachel schoner te werken, waardoor minder onderhoud nodig is.
- Bevestig de wandcontactdoos aan 2x4 stijlen (gebruik mollybouten als er geen stijlen kunnen worden gevonden) met behulp van de 4 gaten in de achterkant van de opbouwdoos.
- Selecteer het vermogen van de kachel (zie diagram). King raadt de installateur aan het geselecteerde vermogen van de kachel aan te geven door het vermogen op het typeplaatje te omcirkelen.
Om te voorkomen dat de kachel wordt omgeschakeld naar een hoger vermogen, knipt u de ¼" vrouwelijke push-on terminal van de losgekoppelde draad (oranje, blauw of geel).
Plak alle blootliggende draden af. Door de kachel op deze manier uit te schakelen, is het niet nodig om het circuit groter te dimensioneren dan de daadwerkelijke aangesloten belasting. (Voor toekomstige flexibiliteit om het vermogen te verhogen, dimensioneren circuit voor het maximale vermogen van 2250 watt per kachel voor 208/240 volt, 1500 watt per kachel voor 120 volt). Bevestig de aardingsdraad aan de groene schroef of het staartje - Installeer de kacheleenheid opnieuw aan de bovenkant van de wandcontactdoos met de bevestigingsschroef. Sluit de voedings- en aardingsdraden aan. (zie diagram)
- Plaats de voorgril terug en zet deze vast met de twee meegeleverde schroeven. De bovenste eerste louver in de gril moet open zijn in en tussen de wandbehuizing en de bovenkant van de kachel voor een goede luchtcirculatie.
- De installatie is nu voltooid en de kachel is klaar om te worden bekrachtigd voor gebruik.
VELDBEKABELING – 120/277 VOLT:
- Sluit de voedingsbron L1 (witte neutrale draad) aan op de witte kacheldraad.
- Sluit de voedingsbron L2 (zwarte fasedraad) aan op de zwarte kacheldraad.
- Sluit de aardingsdraad aan op de groene draad op de wandbehuizing.
VELDBEKABELING – 208/240 VOLT:
- Sluit de voedingsbron L1 (fasedraad) aan op een zwarte kacheldraad.
- Sluit de voedingsbron L2 (fasedraad) aan op een zwarte kacheldraad.
BEDRADINGSSCHEMA
PIC-A-WATT
Stalen mantel element
1215 120V 1500W
VERMOGENSSELECTIE
De kachel is in de fabriek bedraad voor 1500 watt bij 120 volt. Om het vermogen te verminderen, koppelt u een geïsoleerde push-on-aansluiting los per onderstaande kleurcodering. Wikkel af met isolatietape om de mogelijkheid van elektrisch contact met andere onderdelen te voorkomen.
KLEURCODERING VAN DE DRAAD
| A | Oranje | Koppelt het element van 750 watt los |
| B | Blauw | Koppelt het element van 500 watt los |
| C | Geel | Koppelt het element van 250 watt los |
| D | Zwart | NIET LOSKOPPELEN (Algemeen) |
- 750 W
- 500 W
- 250 W
- Gemeenschappelijke poot van de voeding

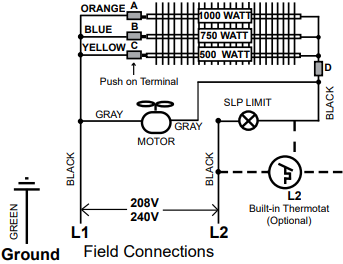

PIC-A-WATT
Stalen mantel element
2022 208V 2250W
2422 240V 2250W
VERMOGENSSELECTIE
De kachel is in de fabriek bedraad voor 2250 watt bij 208/240 volt. Om het vermogen te verminderen, koppelt u een geïsoleerde push-on-aansluiting los volgens de onderstaande kleurcodering. Wikkel af met isolatietape om de mogelijkheid van elektrisch contact met andere onderdelen te voorkomen.
KLEURCODERING VAN DE DRAAD
| A | Oranje | Koppelt het element van 1000 watt los |
| B | Blauw | Koppelt het element van 750 watt los |
| C | Geel | Koppelt het element van 500 watt los |
| D | Zwart | NIET LOSKOPPELEN (Algemeen) |
- 1000 W
- 750 W
- 500 W
- Gemeenschappelijke poot van de voeding
ONTPLOFTE WEERGAVE
Deze kachel is voorzien van een handmatige SLP-thermische beveiliging met een zelfvasthoudende functie. Als de kachel in de aan-stand uitschakelt en de kamertemperatuur lager is dan de hoogste thermostaatinstelling, koppel dan onmiddellijk de stroom naar de kachel los bij de stroomonderbreker. Controleer of er geen objecten op of naast de kachel liggen die hoge temperaturen kunnen veroorzaken. Nadat u de kachel hebt geïnspecteerd, houdt u de stroom naar de kachel 10 minuten uitgeschakeld om de SLP-thermische beveiliging te resetten. Als de SLP-thermische beveiliging de kachel opnieuw uitschakelt, schakel dan onmiddellijk de kachel uit bij de stroomonderbreker en controleer de kachel op een mogelijk defecte ventilatormotor of vuil en pluisjes op het verwarmingselement. Herhaal de startprocedure.
WAARSCHUWING
Het is uiterst belangrijk om te verifiëren dat de elektrische voeding dezelfde spanning heeft als de kachel die wordt geïnstalleerd. Kachels van 240 en 120 volt zijn niet uitwisselbaar. Het voeden van een 208/240/277 volt-eenheid met 120 volt voedingsdraden zal het vermogen van de kachel met ongeveer 75% verminderen. Het voeden van een 120 volt-eenheid met 208/240/277 volt voedingsdraden zal de kachel vernielen en maakt alle garanties ongeldig.
Houd elektrische snoeren, gordijnen, meubels en andere brandbare materialen op minstens 3 voet (0,9 m) afstand van de voorkant van de kachel en uit de buurt van de zijkant en achterkant. Blokkeer de kachel op geen enkele manier. Kan worden geïnstalleerd met 0 tot vloer en niet dichter dan 6 inch van de open rand van een deur en aangrenzende muur. Verf nooit de kachelgril.
Schakel de stroomtoevoer naar de kachel uit voordat u met de installatie, het onderhoud of de reparatie begint.
Vergrendel of label de stroomonderbreker/zekeringpaneeldeur. Het niet doen hiervan kan leiden tot ernstige elektrische schokken, brandwonden of mogelijk de dood.
KING ELECTRICAL MFG. COMPANY · 9131-10TH AVENUE SOUTH · SEATTLE, WA 98108 · PH: 206.762.0400 · FAX: 206.763.7738 · www.king-electric.com
