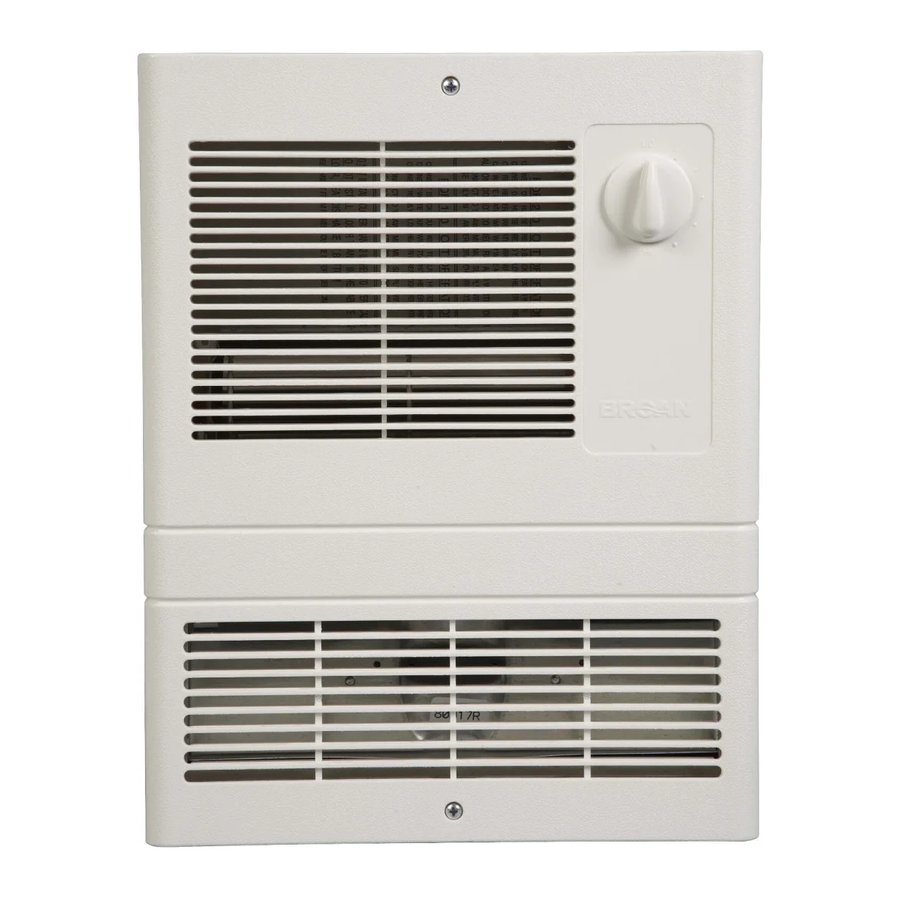

Broan 9810WH / 9815WH Seriehandleiding

Inhoud

ELEKTRISCHE SPECIFICATIES

OPMERKING: Zie de bedradingssticker op de behuizing van de verwarming. De verwarming kan worden bedraad voor 120V- of 240V-werking en vereist een afzonderlijk circuit.

UNITAFMETINGEN

Behuizing: 12 1/2" hoog x 10 1/2" breed x 3 3/8" diep.
Grille: 14 3/4" hoog x 11" breed x 1" diep.
Wanduitsparing: 12 5/8" hoog x 10 5/8" breed.

DE BEHUIZING MONTEREN

Nieuwbouw

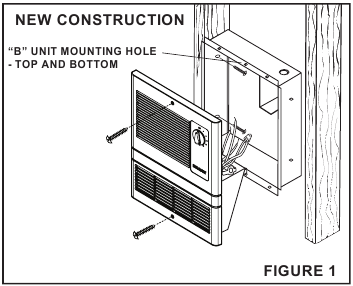

DE BEHUIZING MONTEREN - Nieuwbouw
Zie Afbeelding 1.

  1. Kies de locatie van de verwarming. Zorg ervoor dat de verwarming niet dichter dan 12" vanaf een verticaal oppervlak of 6" vanaf de vloer wordt gemonteerd.
  2. Monteer één zijde van de behuizing met spijkers of schroeven aan een muurstijl. De flens moet gelijk liggen met de stijl.
  3. Trek de bedrading van de stroomonderbreker of zekeringkast naar de locatie van de verwarming.
  4. Installeer een kastconnector in het bedradingstoegangs отверстие in de aansluitdoos van de behuizing.
  5. Trek de bedrading door het toegangs отверстие en bevestig de kabel aan de kastconnector. Laat 6" bedrading over om aansluitingen te maken.
  6. De afgewerkte wandopening moet 12 5/8" hoog x 10 5/8" breed zijn.

Bestaande constructie

  1. Kies de locatie van de verwarming. Zorg ervoor dat de verwarming niet dichter dan 12" vanaf een verticaal oppervlak of 6" vanaf de vloer wordt gemonteerd.

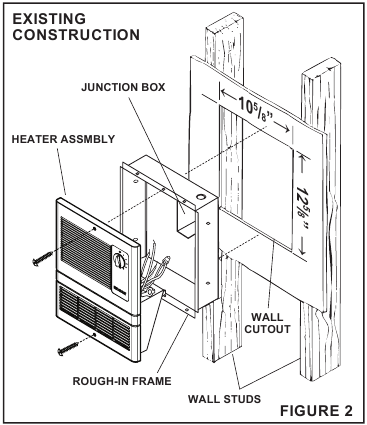

  2. Zie Afbeelding 2. Maak een wanduitsparing naast een muurstijl. Afmeting uitsparing: 12 5/8" hoog x 10 5/8" breed (met frame.)
    DE BEHUIZING MONTEREN - Bestaande constructie
  3. Trek de bedrading van de stroomonderbreker of zekeringkast naar de locatie van de verwarming.
  4. Installeer een kastconnector in het bedradingstoegangs отверстие in de aansluitdoos van de behuizing.
  5. Trek de bedrading door de uitsparing en bevestig de kabel aan de kastconnector. Laat 6" bedrading over om aansluitingen te maken.
  6. Zie Afbeelding 3. Plaats EERST de BOVENKANT van de behuizing in de uitsparing, zodat de kastconnector vrij is van de muur. Plaats vervolgens de onderkant van de behuizing in de uitsparing. De flens moet gelijk liggen met de muur.
  7. Gebruik spijkers of schroeven om één zijde van de behuizing aan de muurstijl te bevestigen.

BEDRADINGSAANSLUITINGEN

Alle bedrading moet voldoen aan de lokale voorschriften en het apparaat moet goed geaard zijn.

  1. Ondersteun de verwarmingseenheid aan de onderkant van het frame tijdens het maken van bedradingsaansluitingen.
  2. Voor 120 Volt-werking maakt u bedradingsaansluitingen zoals weergegeven in Afbeelding 4.
    BEDRADINGSAANSLUITINGEN - Voor 120 Volt-werking

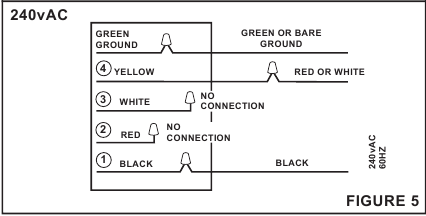

  3. Voor 240 Volt-werking maakt u bedradingsaansluitingen zoals weergegeven in Afbeelding 5.
    BEDRADINGSAANSLUITINGEN - Voor 240 Volt-werking
  4. Gebruik draadmoeren om verbindingen te maken. Isoleer alle aansluitingen met elektrische tape.

HET APPARAAT VASTZETTEN

  1. Duw alle bedrading terug in de aansluitdoos.
  2. Zoek de middelste gaten in de behuizingsflens en lijn deze uit met de montagegaten in de grille.
  3. Gebruik de twee meegeleverde schroeven om de grille aan de behuizing te bevestigen.

WERKING

Draai de thermostaat volledig met de klok mee naar de stand HIGH. Laat de verwarming draaien totdat de kamer de gewenste temperatuur heeft bereikt. Stel de thermostaat naar behoefte in om de gewenste temperatuur te behouden. Draai de thermostaat volledig tegen de klok in wanneer u de verwarming niet meer wilt gebruiken.
Thermische beveiliging: Als de temperaturen om welke reden dan ook de normale grenzen overschrijden, schakelt een thermische veiligheidszekering de verwarming uit. De verwarming moet worden onderhouden door een gekwalificeerde elektricien.
Controleer de volledige installatie om de oorzaak van oververhitting te achterhalen.

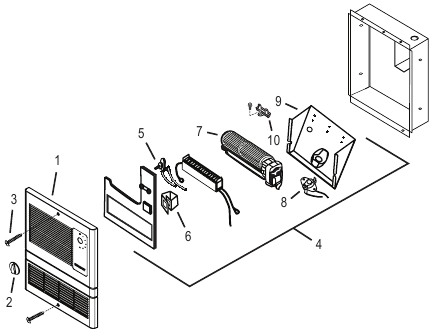

SERVICEONDERDELEN

SERVICEONDERDELEN

Sleutel nr. Onderdeel nr. Beschrijving
1 99111432 Grille
2 99360253 Knop
3 52872039 Grilleschroef
4 44953000 Verwarmingseenheid (9810WH)
44954000 Verwarmingseenheid (9815WH)
5 57271000 Thermostaat, met bevestigingsmoer
6 33384000 Thermostaatdeksel
7 33178000 Ventilator en motor
8 0936B000 Thermische beveiliging
9 61962000 Verwarmingskast
10 35841000 Thermische zekering (2 vereist)

VEILIGHEIDSINSTRUCTIES

  • Lees alle instructies en productetiketten zorgvuldig door voordat u met de installatie begint.
  • Monteer de verwarming alleen in een verticale positie.
  • Monteer de verwarming minstens 6" boven de afgewerkte vloer.
  • Monteer de verwarming niet boven een badkuip of in een douchecabine.
  • In gemonteerde toestand mag de verwarming niet dichter dan 12" bij een aangrenzende muur staan.
  • Blokkeer de wandverwarming niet — d.w.z. door deze onder een handdoekenrek, achter een deur, enz. te monteren.

GARANTIE

Om in aanmerking te komen voor garantieservice, moet u:

  1. Broan-NuTone op het onderstaande adres of telefoonnummer op de hoogte stellen,
  2. het modelnummer en de onderdeelidentificatie opgeven, en
  3. de aard van elk defect in het product of onderdeel beschrijven.

Op het moment van het aanvragen van garantieservice moet u een bewijs van de oorspronkelijke aankoopdatum overleggen.
Broan-NuTone LLC Hartford, Wisconsin www.broan.com 800-558-1711
