Yamaha FC7 handleiding
INTRODUCTIE
De FC7 gebruikt een draaiknopregelaar en is compatibel met het oudere foto-interpretatietype pedaal (FC-3A). De FC7 heeft ook een fortissimo-functie, waarmee u bepaalde delen van uw uitvoering kunt accentueren. Bovendien is de pedaalhoek instelbaar voor zittend of staand gebruik. Om optimaal gebruik te maken van de mogelijkheden van de FC7 en te genieten van een probleemloze werking, dient u deze handleiding zorgvuldig te lezen.
DIT DIGITALE APPARAAT OVERSCHRIJDT DE "KLASSE B"-LIMIETEN NIET VOOR RADIOSTROOMEMISSIES VAN DIGITALE APPARATUUR ZOALS UITEENGEZET IN DE RADIO-INTERFERENTIE REGELGEVING VAN HET CANADESE MINISTERIE VAN COMMUNICATIE.
SPECIFICATIES
Totale pedaalhoek: 30º
(Zowel staande als zittende positie)

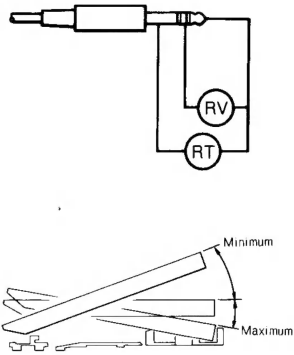

Weerstand
| (KΩ) | ||
| RT | RV | |
| Minimum | 50±30% | 50±30% |
| Maximum | 50 ± 30% | — |
Afmetingen (B X H X D): 116 x 58 x 250 mm
Gewicht: 1,3 kg
WERKING VAN DE FC7

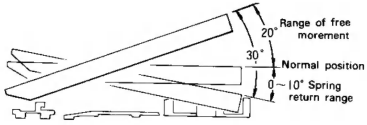

Fortissimo-functie
Hiermee kunt u selectief delen van uw uitvoering benadrukken. Zoals in het diagram te zien is, is de pedaalhoek 30º wanneer deze volledig is opgetrokken. Het pedaal blijft rusten op elk punt waarop u uw voet van volledig opgetrokken naar de standaardpositie haalt. Als u het pedaal verder dan de standaardpositie indrukt, keert het terug naar de standaardpositie wanneer u uw voet eraf haalt. Door aan de schroef aan de onderkant te draaien, kunt u het veerterugslagbereik instellen van 0º ~ 10º.

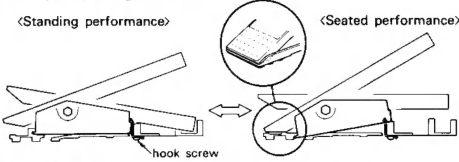

Selecteerbare pedaalhoek
Zoals hieronder wordt getoond, kunt u de pedaalhoek aanpassen aan uw speelpositie
Om de pedaalhoek te selecteren
- Maak de haakschroef los met een schroevendraaier.
![]()
- Verplaats het pedaalhuis naar de positie in de afbeelding.
- Draai de haakschroef weer vast.
AANSLUITEN VAN MEERDERE PEDALEN
Wanneer u meerdere FC7's gebruikt, kunt u deze met elkaar verbinden door de metalen plaat aan de onderkant te verplaatsen.
KABELOPSLAG
Berg de kabel op zoals afgebeeld.

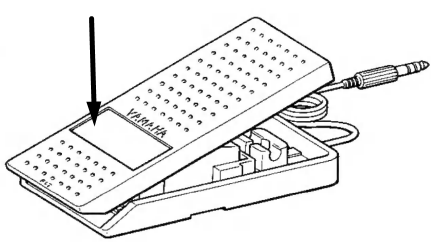

U kunt de functie van het pedaal (bijv. VOLUME, MODULATION) op een stuk tape schrijven en dit in dit gebied plaatsen
VOORZORGSMAATREGELEN
LEES DIT ZORGVULDIG DOOR VOORDAT U VERDERGAAT
* Bewaar deze voorzorgsmaatregelen op een veilige plaats voor toekomstig gebruik.
Neem altijd de onderstaande basisvoorzorgsmaatregelen in acht om de mogelijkheid van ernstig letsel of zelfs overlijden door elektrische schok, kortsluiting, schade, brand of andere gevaren te voorkomen. Deze voorzorgsmaatregelen omvatten, maar zijn niet beperkt tot, het volgende:
- Open het instrument niet en probeer niet de interne onderdelen te demonteren of op enigerlei wijze te wijzigen. Het instrument bevat geen onderdelen die door de gebruiker kunnen worden gerepareerd. Als het niet goed lijkt te functioneren, stop dan onmiddellijk met het gebruik en laat het inspecteren door gekwalificeerd Yamaha-servicepersoneel.
- Stel het instrument niet bloot aan regen, gebruik het niet in de buurt van water of in vochtige of natte omstandigheden.
Neem altijd de onderstaande basisvoorzorgsmaatregelen in acht om de mogelijkheid van lichamelijk letsel bij u of anderen, of schade aan het instrument of andere eigendommen te voorkomen. Deze voorzorgsmaatregelen omvatten, maar zijn niet beperkt tot, het volgende:
- Stel het instrument niet bloot aan overmatig stof of trillingen, of extreme kou of hitte (zoals in direct zonlicht, in de buurt van een verwarming of in een auto gedurende de dag) om de mogelijkheid van vervorming van het paneel of schade aan de interne componenten te voorkomen.
- Verwijder de aangesloten kabel voordat u het instrument verplaatst.
- Gebruik een zachte, droge doek bij het reinigen van het instrument. Gebruik geen verfverdunners, oplosmiddelen, reinigingsvloeistoffen of chemisch geïmpregneerde doekjes. Plaats ook geen vinyl- of plastic voorwerpen op het instrument, omdat dit het paneel kan verkleuren.
- Leun niet op het instrument en plaats er geen zware voorwerpen op, en oefen geen overmatige kracht uit op de connectoren.
*Yamaha kan niet verantwoordelijk worden gehouden voor schade veroorzaakt door onjuist gebruik of aanpassingen aan het instrument.
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Yamaha FC7 handleiding
