Vortex VIPER HD Handleiding
SPECIFICATIES
| VERGROTING x DIAMETER OBJECTIEFLENS | 11-33x50 | |
| GEZICHTSVELD | Lineair @ 1000 yds. | 182' – 95' |
| Hoekig | 3.5° - 1.8° | |
| KORTE FOCUS | 9.0' | |
| OOGAFSTAND | 16.0mm – 19.0mm | |
| LENGTE | Hoekig | 10.3" |
| Recht | 11.0" | |
| GEWICHT | Hoekig | 27.8 oz. |
| Recht | 27.4 oz. | |
| Hoekig |  | |
| Recht |  | |
Afbeeldingen zijn uitsluitend ter illustratie. Het product kan enigszins afwijken van wat wordt getoond.

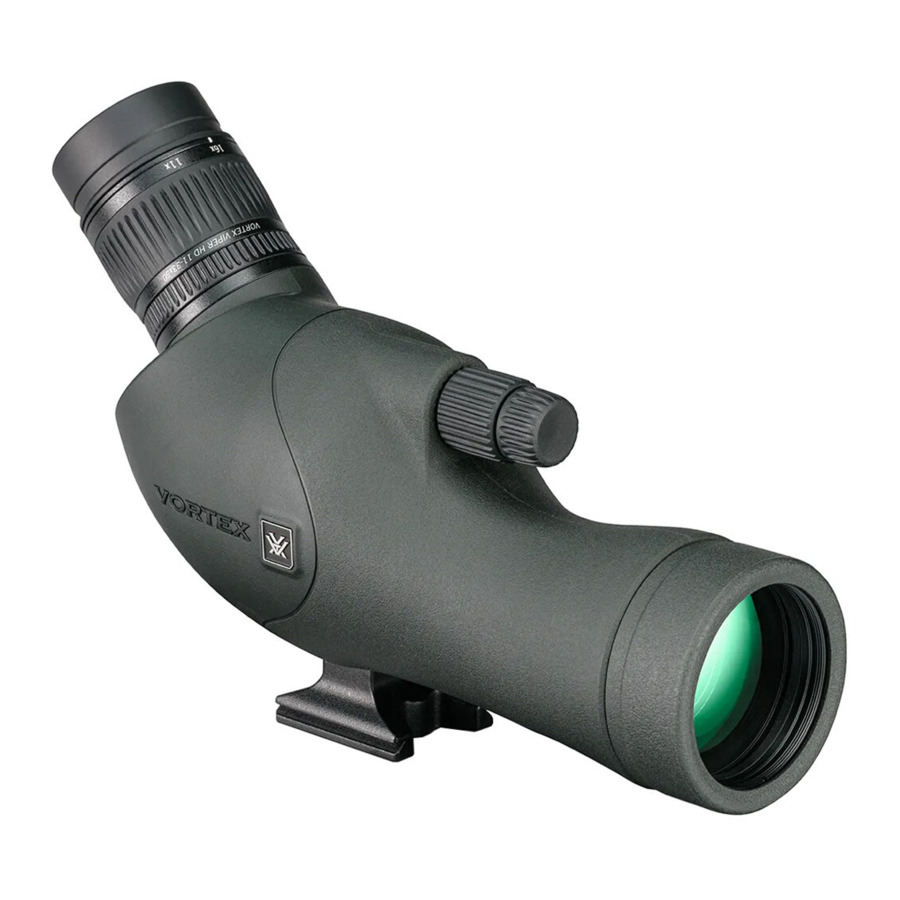

VIPER ® HD OBSERVATIETELERSCOPEN
Mobiliteit geeft elke jager een tactisch voordeel in het veld, en deze ongelooflijk veelzijdige observatietelescoop is gemaakt om mee te jagen onderweg. Licht, compact en gebouwd op een Arca-Swiss compatibele voet, de Viper® HD 11-33x50 kan snel worden gemonteerd en opgeborgen. Met de dubbele focusknoppen krijgt u precies het zicht dat u nodig hebt om schutters uit de kudde of de habitat te halen. Aangedreven door een uitzonderlijk helder HD optisch systeem, is dit de spotter die u nodig hebt voor die bestemmingsjacht en om u dichter bij huis te laten bewegen.

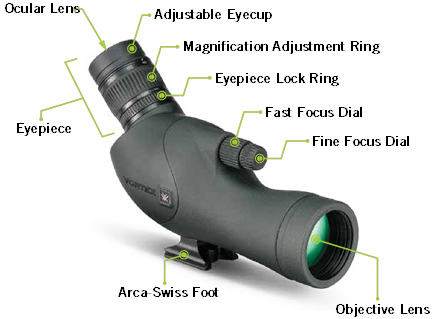

UW VIPER® HD OBSERVATIETELESCOOP BEGRIJPEN & EERSTE INSTALLATIE
Bevestig het oculair
Als u de meegeleverde neopreen hoes wilt gebruiken, plaats dan de neopreen hoes op de observatietelescoop voordat u het oculair bevestigt. Verwijder voordat u het oculair bevestigt alle afdekkingen die de bevestiging aan de observatietelescoop zouden belemmeren. Houd de externe lensafdekkingen bij de hand om de blootgestelde lenzen te beschermen wanneer u niet door de Viper® HD observatietelescoop kijkt.
- Om het oculair te bevestigen, plaatst u het oculair in de behuizing en draait u het met de klok mee met behulp van de vergrendelring op het oculair totdat het oculair vastzit (stopt met draaien).
![]()
- Om het oculair los te maken, houdt u de vergrendelring vast en draait u het oculair stevig tegen de klok in.
![]()
Opmerking: Draai het oculair alleen met de vergrendelring voor installatie of verwijdering. Als u het oculair aan de vergrotingring of het oculair draait, kan dit de schroefdraad en interne onderdelen van de observatietelescoop beschadigen. De gebruiker kan het oculair op zijn plaats houden tijdens het vastdraaien om ervoor te zorgen dat de vergrotingsmarkeringen in de gewenste richting staan.

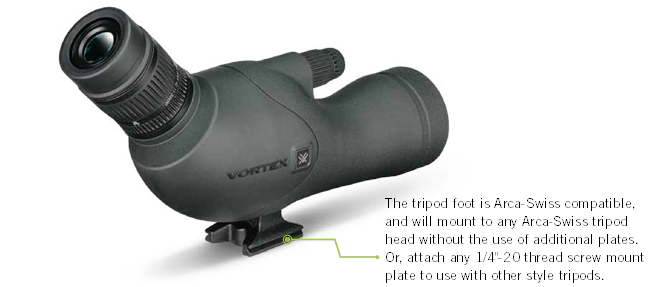

Monteer de Viper® HD observatietelescoop
Bevestig de Viper® HD aan een statief of autoruitbevestiging voor stabiliteit. De Viper® HD heeft een Arca-Swiss compatibele statiefmontagevoet en werkt zonder een snelkoppelingsplaat op elk Arca-Swiss compatibel statief of autoruitbevestiging. De Viper® HD statiefvoet kan ook worden bevestigd aan elk statief of autoruitbevestiging die een 1/4"-20 schroefdraad gebruikt. Schroef gewoon de compatibele snelkoppelingsplaat in de onderkant van de statiefvoet.

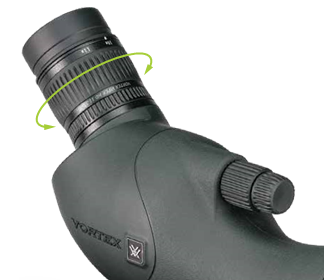

De vergroting aanpassen
Wijzig de vergroting van uw observatietelescoop door simpelweg aan de vergroting aanpassing ring te draaien:
- Verhoog de vergroting door de Magnification Adjustment Ring (vergroting aanpassing ring) met de klok mee te draaien.
- Verlaag de vergroting door de Magnification Adjustment Ring (vergroting aanpassing ring) tegen de klok in te draaien.
Kijk nooit rechtstreeks in de zon (of een ander intens licht) met uw Viper® HD observatietelescoop. Dit kan uw ogen permanent beschadigen.

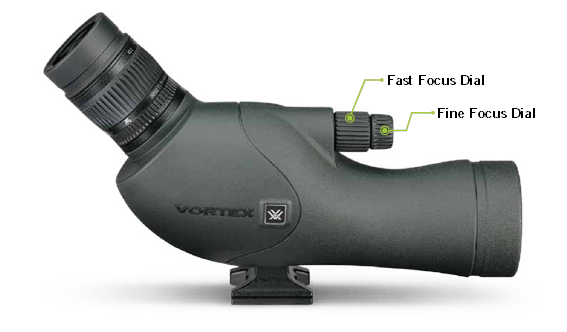

De focus aanpassen
Na het instellen van de vergroting is meestal enig opnieuw scherpstellen vereist. Om de focus aan te passen:
- Draai langzaam aan de snelle focusknop totdat het onderwerp bijna scherp is.
- Draai aan de fijne focusknop om de fijnste details te selecteren.
Deze tweestapsfocus stelt u niet alleen in staat om cruciale details te zien, maar zorgt er ook voor dat u niet moe wordt van het kijken.

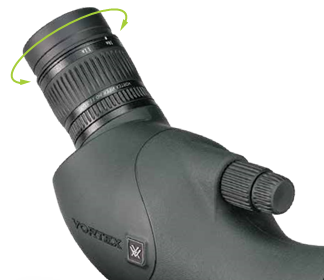

De oogschelp aanpassen
De verstelbare Eyecup (oogschelp) op de Viper® HD observatietelescoop draait op en neer zodat u het volledige gezichtsveld kunt observeren. De verstelbare Eyecup (oogschelp) helpt bij comfortabel kijken bij verschillen in gezichtsstructuur en voor gebruik met of zonder bril. Om de Eyecup (oogschelp) naar beneden te verstellen, draait u met de klok mee. Om de Eyecup (oogschelp) omhoog te verstellen, draait u tegen de klok in.
ONDERHOUD
Reiniging
Uw Viper® HD observatietelescoop vereist zeer weinig routineonderhoud, behalve het periodiek reinigen van de buitenste lenzen. De buitenkant van de observatietelescoop kan worden gereinigd door af te vegen met een zachte doek. Gebruik bij het reinigen van de lenzen producten die speciaal zijn ontworpen voor gebruik op optische lenzen met coating.
- Zorg ervoor dat u stof of vuil op de lenzen wegblaast voordat u de oppervlakken afveegt.
- Het gebruik van uw adem of een zeer kleine hoeveelheid water of pure alcohol kan helpen om hardnekkige, opgedroogde watervlekken te verwijderen.
Smering
Alle componenten van de observatietelescoop zijn permanent gesmeerd, dus er mag geen extra smeermiddel worden aangebracht.
Opmerking: Probeer geen onderdelen van de observatietelescoop te demonteren, behalve om het oculair te verwijderen. Het demonteren van de observatietelescoop kan de garantie ongeldig maken.
Opslag
Vermijd indien mogelijk om uw telescoop gedurende lange tijd in direct zonlicht of op een zeer hete plaats op te slaan.
KENNISGEVING
Virtuele octrooimarkeringskennisgeving door Vortex Optics
Dit product kan worden beschermd door octrooien in de VS en elders voor Vortex Optics. De website http://vtx.legal wordt verstrekt om te voldoen aan de virtuele octrooimarkeringsbepalingen van verschillende rechtsgebieden, waaronder de virtuele octrooimarkeringsbepalingen van de America Invents Act en om kennisgeving te geven onder 35 U.S.C. §287(a). Ga naar http://vtx.legal om een lijst te bekijken van producten die mogelijk worden gedekt door een of meer Amerikaanse/buitenlandse octrooien of gepubliceerde octrooiaanvragen.
