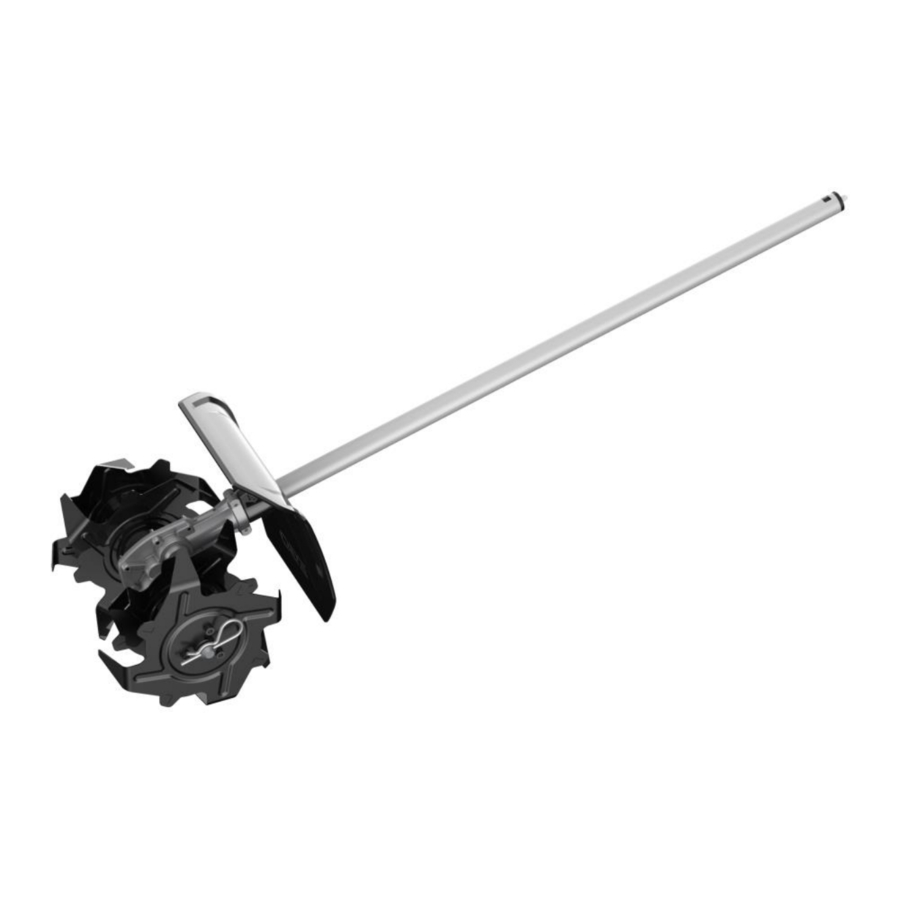

Probleemoplossing

Gereedschapslijst voor reparatie

De rechter/linker buitenste messenset vervangen

De rechter/linker buitenste messenset demonteren

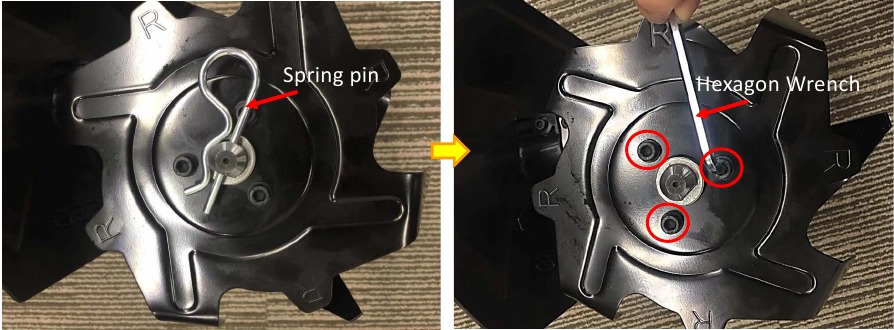

1. Verwijder de splitpen en draai de drie schroeven 1# los met de inbussleutel.

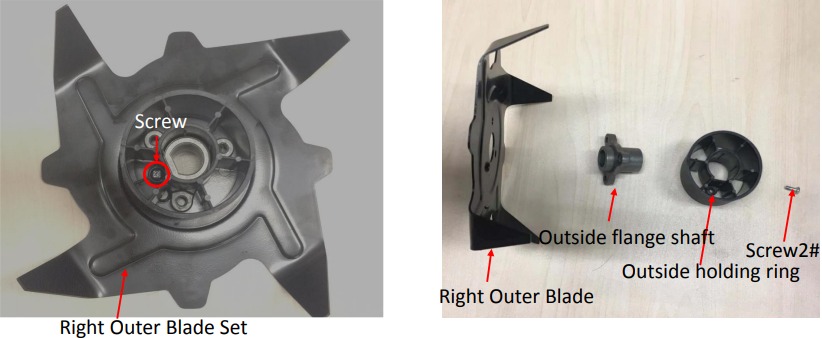

2. Verwijder de rechter buitenste messenset en draai de schroef 2# los met de kruiskopschroevendraaier. Als er onderdelen kapot zijn, vervang ze dan.

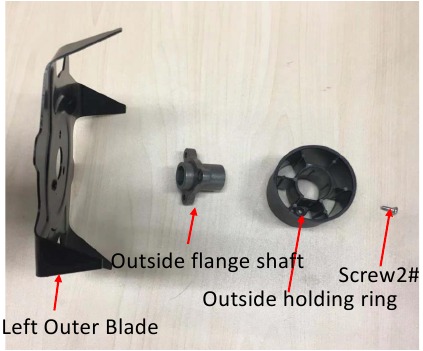

LET OP: Als er een onderdeel beschadigd is in de linker buitenste messenset, vervang deze dan volgens de bovenstaande stappen.

De rechter/linker buitenste messenset monteren

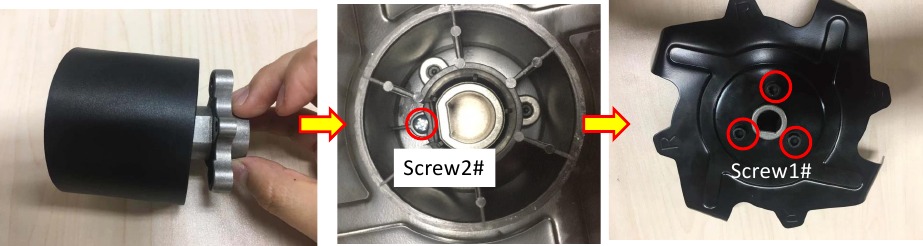

1. Installeer de buitenste flensas in de buitenste borgring en draai de schroef 2# vast.
2. Installeer het rechter buitenste mes in de buitenste flensas en draai de drie schroeven 1# vast.

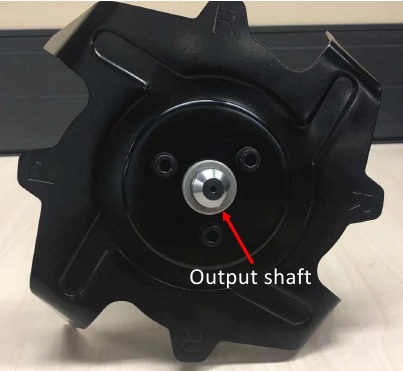

3. Plaats de rechter buitenste messenset op de uitgaande as

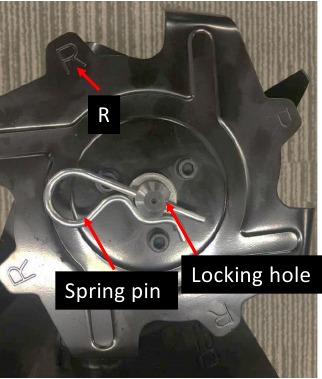

4. Steek de splitpen in het borgat.


LET OP: De gestempelde zijde met de "Right" moet altijd naar buiten gericht zijn.
TIPS: Het proces om het linker buitenste mes te installeren is zoals hierboven beschreven.

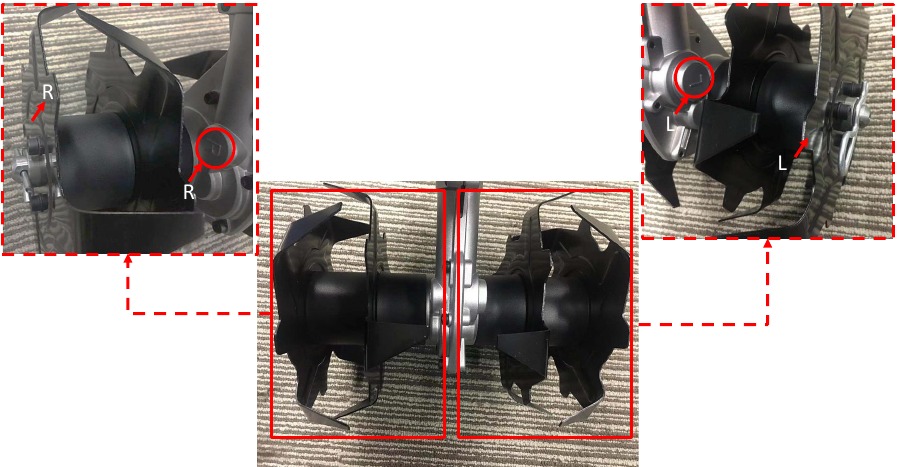

LET OP: Voor een correcte werking van de cultivator moeten de messen in de juiste richting worden geïnstalleerd. Symbolen R en L zijn op de messen en de versnellingsbak gestempeld.

De rechter/linker binnenste messenset vervangen

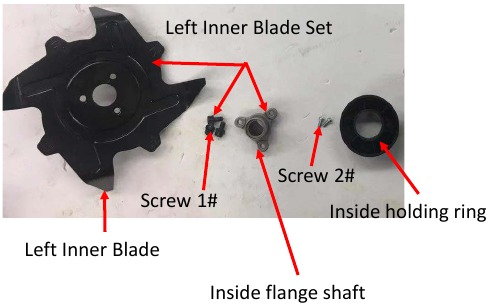

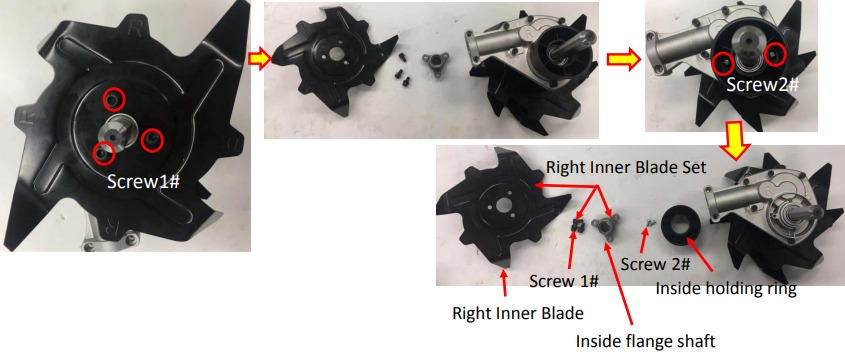

De rechter/linker binnenste messenset demonteren

1. Demonteer het rechter buitenste mes zoals weergegeven in het gedeelte "De rechter/linker buitenste messenset demonteren".
2. Draai de drie schroeven 1# los om de rechter binnenste messenset te verwijderen. Als er onderdelen kapot zijn, vervang ze dan.
3. Als de binnenste borgring beschadigd is, draai dan de twee schroeven 2# los om deze te vervangen.

LET OP: Als er een onderdeel beschadigd is in de linker binnenste messenset, vervang deze dan.

De rechter/linker binnenste messenset monteren

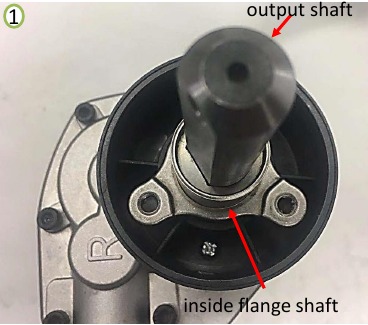

1. Plaats de binnenste flensas op de uitgaande as (Afb. 1).

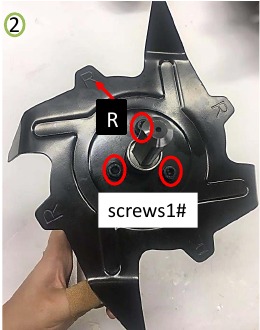

2. Steek het rechter binnenste mes in de uitgaande as en draai de drie schroeven 1# vast (Afb. 2).

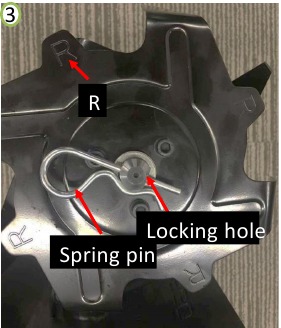

3. Monteer de rechter buitenste messenset zoals weergegeven in het gedeelte "De rechter/linker buitenste messenset monteren" (Afb. 3).


LET OP: De gestempelde zijde met de "R" moet altijd naar buiten gericht zijn.
TIPS: De montage van het linker binnenste mes kan volgens de bovenstaande stappen.

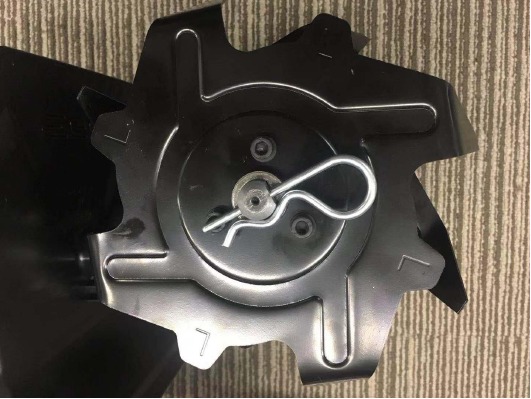

LET OP: De messen met tanden die in beide richtingen wijzen, moeten aan de binnenkant worden gemonteerd, het dichtst bij de versnellingsbak.

De buisconstructie vervangen

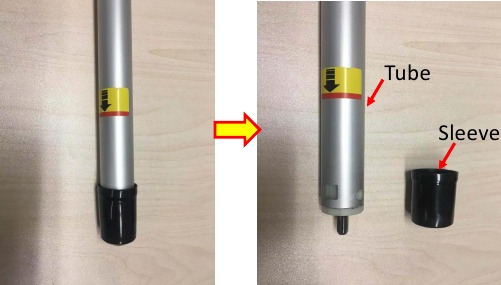

1. Verwijder de huls van de buis.

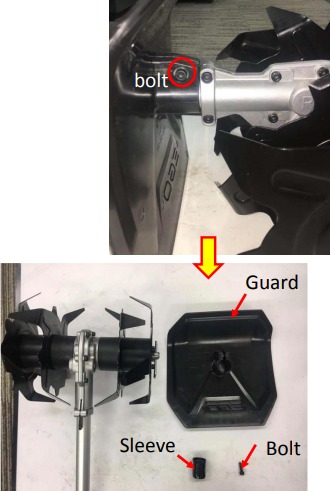

2. Draai de bout van de beschermkap los en haal de beschermkap van de as. Vervang deze als de beschermkap beschadigd is.

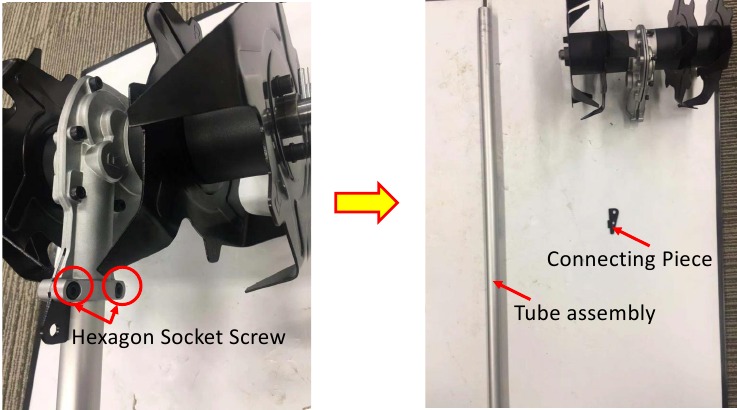

3. Draai 2 stuks inbusbouten los om de buisconstructie te verwijderen. En vervang door een nieuwe buisconstructie.

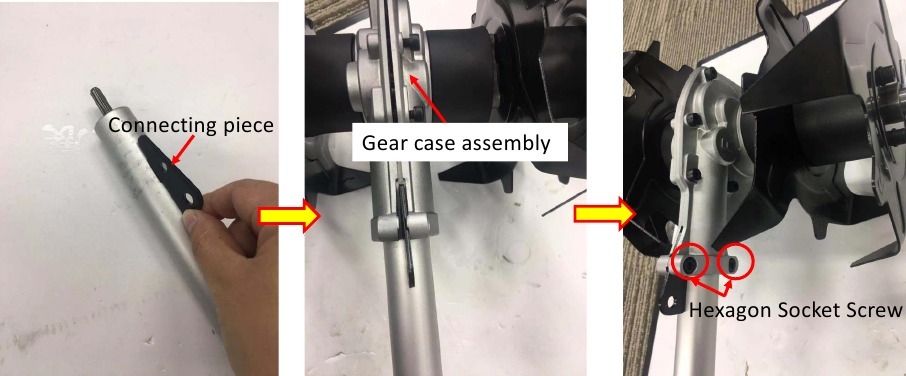

4. Steek het verbindingsstuk in het gat van de buis.
5. Verbind de buisconstructie met de versnellingsbakconstructie en draai de twee inbusbouten vast.

De versnellingsbakconstructie vervangen

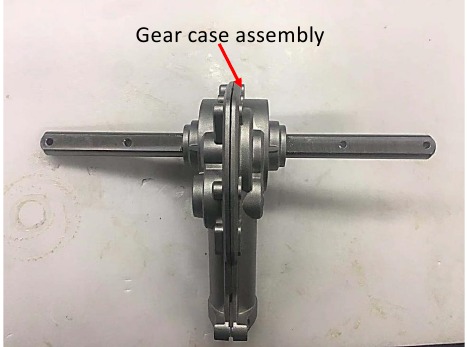

1. Verwijder de messenset zoals weergegeven in het gedeelte "De rechter/linker buitenste messenset vervangen" en "De rechter/linker binnenste messenset vervangen", en verwijder vervolgens de buisconstructie van de versnellingsbakconstructie zoals weergegeven in het gedeelte "De buisconstructie vervangen". Vervang de versnellingsbakconstructie als er een onderdeel in beschadigd is.

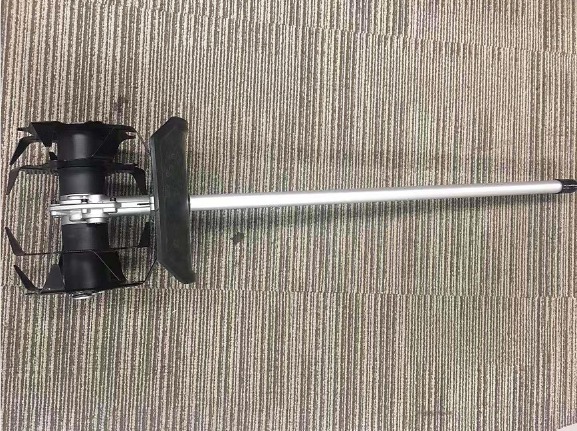

2. Monteer de messenset zoals weergegeven in het gedeelte "De rechter/linker buitenste messenset vervangen" en "De rechter/linker binnenste messenset vervangen", en verbind vervolgens de buisconstructie met de nieuwe versnellingsbakconstructie zoals weergegeven in het gedeelte "De buisconstructie vervangen".


Vanwege continue productverbetering, gebruikt u de nieuwste SBOM & Onderdelenlijst om indien nodig reserveonderdelen te bestellen.
