  6. Installatiehandleiding

Beschikbare talen

SUPREME X Series Handleiding

Inhoud

Voor de installatie

  • Lees de instructies volledig door voor een correcte en eenvoudige installatie. Het zorgvuldig opvolgen van deze instructies helpt krassen of andere mogelijke schade aan uw voertuig te voorkomen.
  • De afbeeldingen hier kunnen enigszins afwijken van de werkelijke productafmetingen, maar dit heeft geen directe invloed op de montagemethode en veroorzaakt geen problemen.

informatie OPMERKING: Alle fabrieksclips of -schroeven die u verwijdert, moeten worden bewaard, omdat deze in latere stappen kunnen worden gebruikt.

DE FABRIEKSBUMPER AAN DE VOORKANT VERWIJDEREN

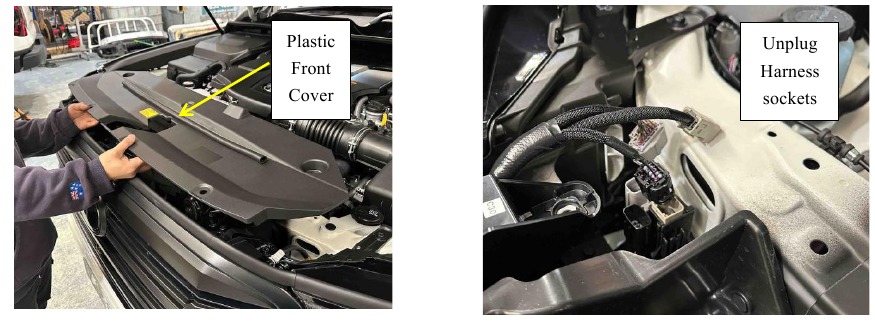

  1. Verwijder de plastic voorklep in de motorruimte en verwijder alle clips en schroeven. Bewaar alle verwijderde onderdelen. Koppel vervolgens de 3 kabelboomstekkers aan de bestuurderszijde los.
    DE FABRIEKSBUMPER AAN DE VOORKANT VERWIJDEREN - Stap 1

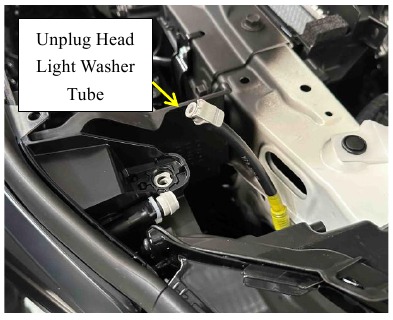

  1. Koppel de slang van de koplampsproeier los, die zich aan de passagierszijde van de motorruimte aan de voorkant bevindt.
    DE FABRIEKSBUMPER AAN DE VOORKANT VERWIJDEREN - Stap 2
  2. Verwijder bouten en clips van de spatbordverbreders en maak voorzichtig de voorkant van de fabrieksspatbordverbreders aan beide zijden los, zoals afgebeeld. Verwijder vervolgens clips en bouten boven, onder en aan de zijkant van de bumper en verwijder de fabrieksbumper aan de voorkant volledig.

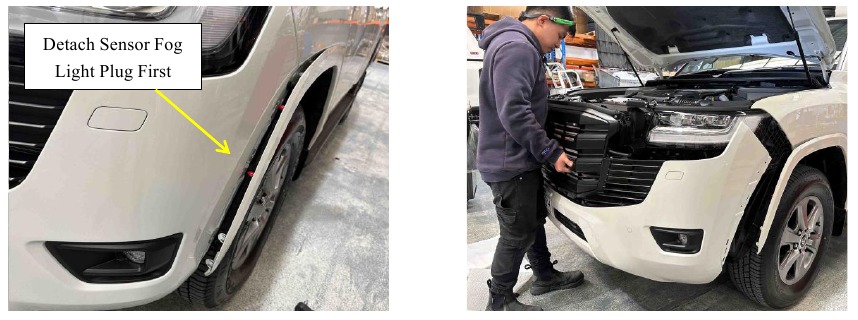

    DE FABRIEKSBUMPER AAN DE VOORKANT VERWIJDEREN - Stap 3

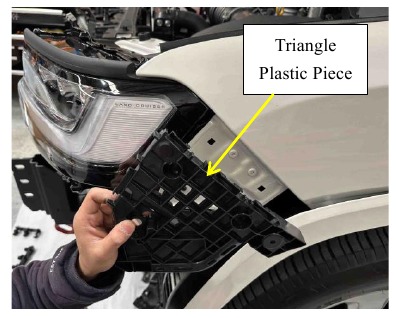

  1. Verwijder het driehoekige plastic stuk dat zich naast de koplamp en spatbordverbreders bevindt, zoals afgebeeld voor beide zijden.
    DE FABRIEKSBUMPER AAN DE VOORKANT VERWIJDEREN - Stap 4

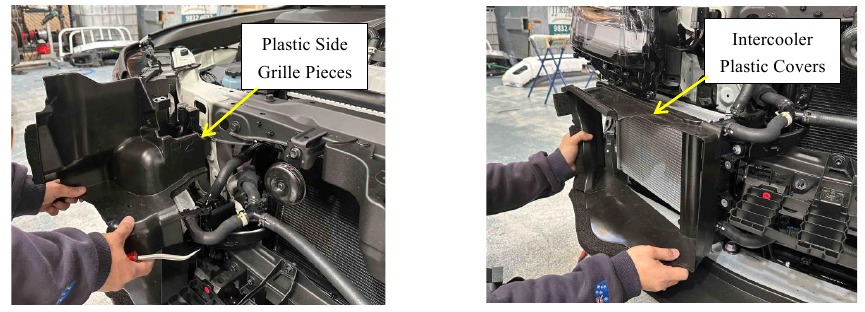

  1. Verwijder de plastic zijroosterstukken en plastic afdekkingen rond de intercoolers aan beide zijden.
    DE FABRIEKSBUMPER AAN DE VOORKANT VERWIJDEREN - Stap 5
  1. Verwijder de onderste plastic lip zoals afgebeeld.
    DE FABRIEKSBUMPER AAN DE VOORKANT VERWIJDEREN - Stap 6

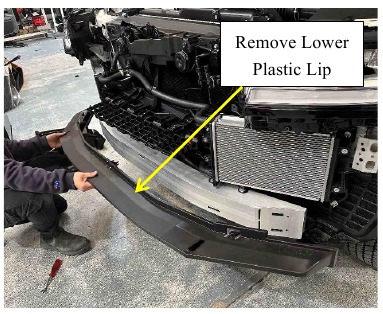

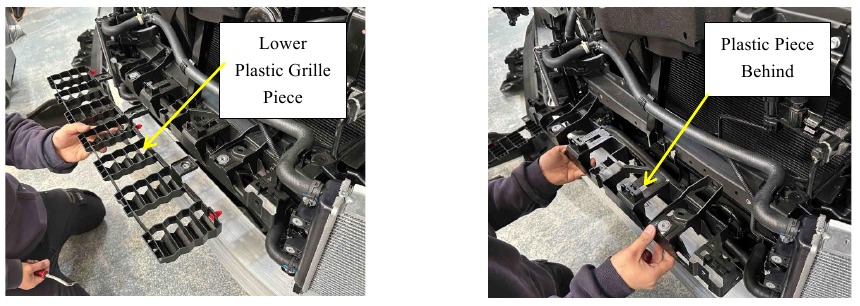

  1. Verwijder het onderste plastic roosterstuk en verwijder het stuk daarachter.
    DE FABRIEKSBUMPER AAN DE VOORKANT VERWIJDEREN - Stap 7

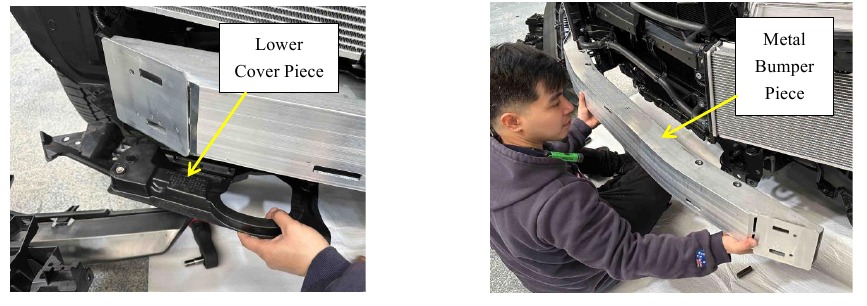

  1. Verwijder de onderste afdekstukken van beide zijden onder het voertuig. Verwijder vervolgens het metalen bumperstuk.
    DE FABRIEKSBUMPER AAN DE VOORKANT VERWIJDEREN - Stap 8

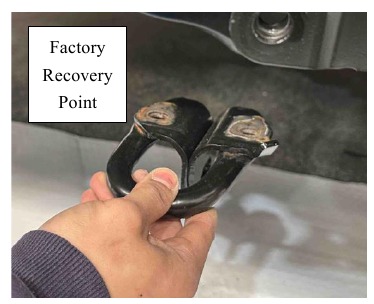

  2. Verwijder het fabrieks sleepoog.

    Bewaar de 4 fabrieksbouten van het sleepoog.
    DE FABRIEKSBUMPER AAN DE VOORKANT VERWIJDEREN - Stap 9

DE SLEEPOGEN EN DE LIERBEVESTIGING PLAATSEN

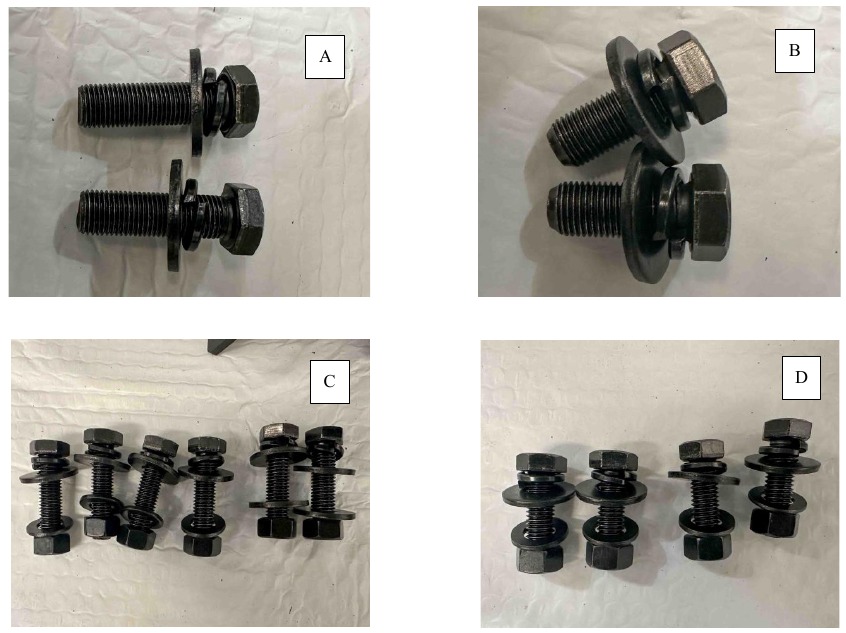

  1. Zet de bouten vast zoals hieronder afgebeeld.
    DE SLEEPOGEN EN DE LIERBEVESTIGING PLAATSEN - Stap 1
    DE SLEEPOGEN EN DE LIERBEVESTIGING PLAATSEN - Stap 2

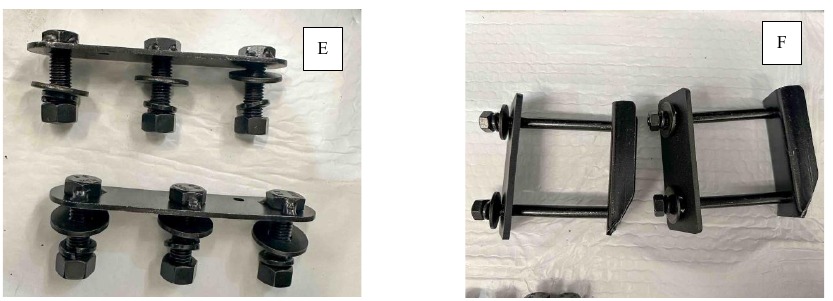

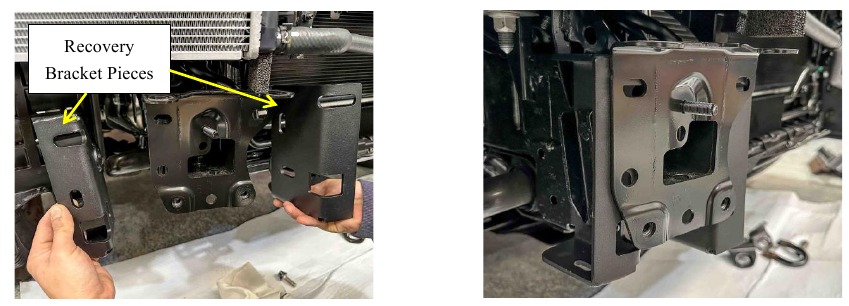

  1. Plaats de sleepoogbeugelstukken aan elke kant van de chassisbeugel. Het grotere stuk bevindt zich aan de binnenkant van de chassisbeugel. Zet deze stukken aan elkaar vast met bouten (F). Doe dit voor beide zijden.
    DE SLEEPOGEN EN DE LIERBEVESTIGING PLAATSEN - Stap 3
  1. Plaats de lierbevestiging op de sleepogen en zet deze vast met bout (C) aan beide zijden (maar draai nog niet vast).
    DE SLEEPOGEN EN DE LIERBEVESTIGING PLAATSEN - Stap 4

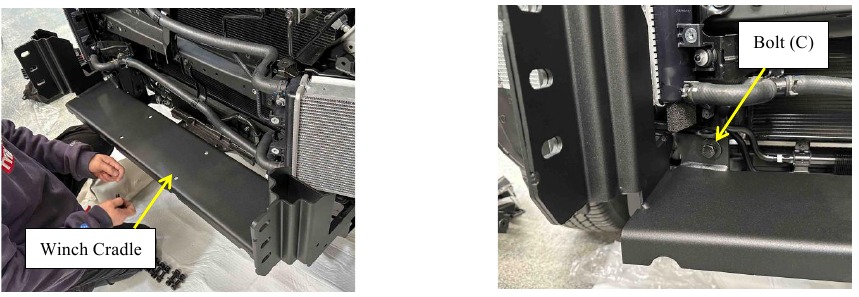

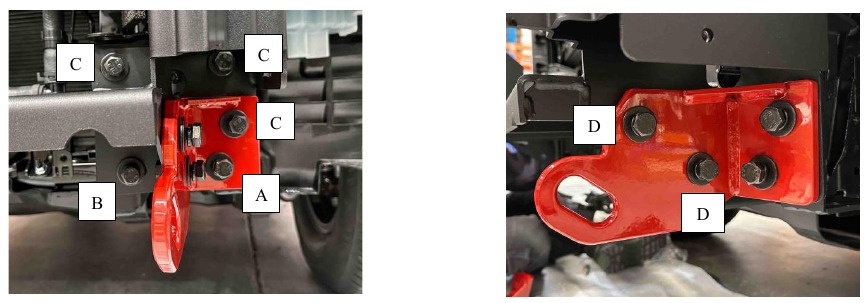

  1. Plaats de rode sleepogen met behulp van de bouten (A), (B), (C) en (D) zoals hieronder afgebeeld. Draai nog niet vast.
    DE SLEEPOGEN EN DE LIERBEVESTIGING PLAATSEN - Stap 5

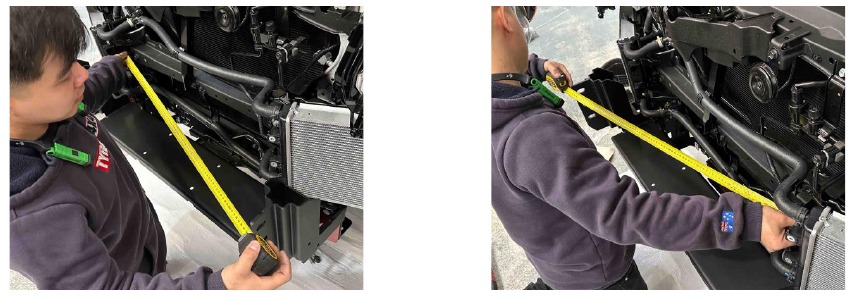

  1. Meet de dwarslengte van de bevestiging tot het voertuig, zoals afgebeeld aan beide zijden. De lengte moet hetzelfde zijn om de bevestiging te centreren. Pas dit indien nodig aan voordat u alle bouten vastdraait.
    DE SLEEPOGEN EN DE LIERBEVESTIGING PLAATSEN - Stap 6
  1. Plaats dit driehoekige beugelstuk aan de zijkant en bout het vast vanaf stap (4)

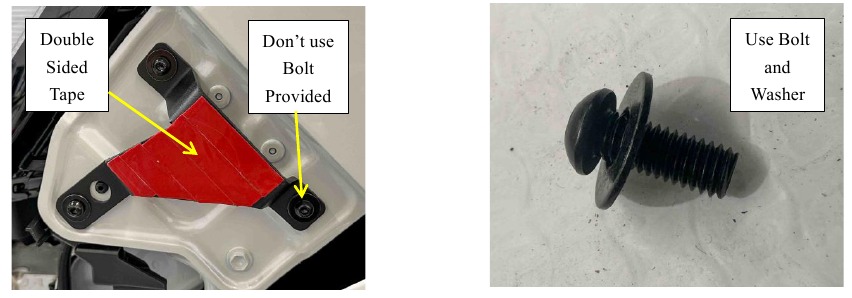

    informatie OPMERKING: Gebruik voor de hieronder gemarkeerde boutpositie NIET de meegeleverde bout, omdat de veerring deze te dik maakt om het driehoekige stuk goed vast te zetten. Gebruik in plaats daarvan een bout zoals degene die wordt weergegeven met alleen een ring. Breng een sterke dubbelzijdige tape (zoals 3M-tape) aan en voeg vervolgens secondelijm toe voordat u de driehoek erop plakt.
    DE SLEEPOGEN EN DE LIERBEVESTIGING PLAATSEN - Stap 7
    DE SLEEPOGEN EN DE LIERBEVESTIGING PLAATSEN - Stap 8

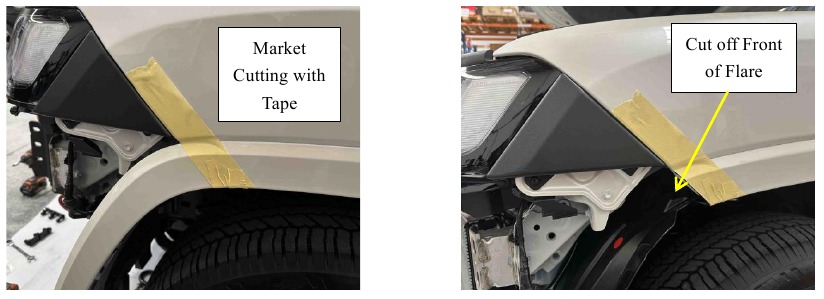

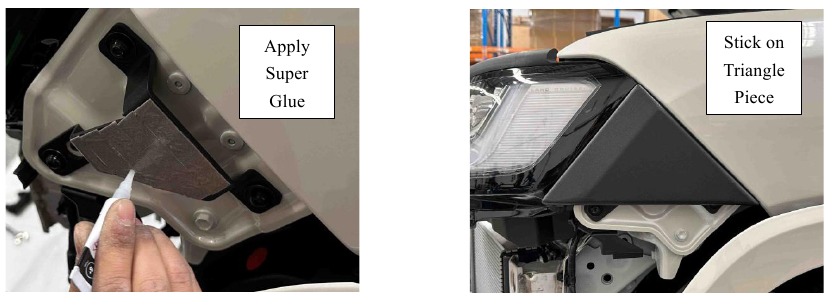

  1. Markeer de spatbordverbreding om deze bij te snijden in lijn met de vorm van het voertuig, zoals afgebeeld. Snijd vervolgens voorzichtig het voorste deel van de fabrieksspatbordverbreding af.
    DE SLEEPOGEN EN DE LIERBEVESTIGING PLAATSEN - Stap 9

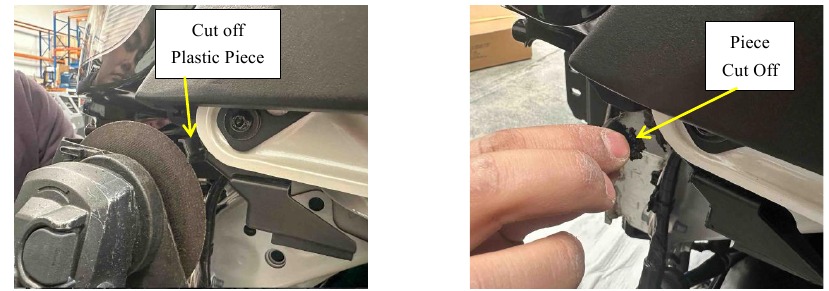

  1. Onder het driehoekige stuk bevindt zich een klein uitstekend plastic stuk, snijd dit gelijk af.
    DE SLEEPOGEN EN DE LIERBEVESTIGING PLAATSEN - Stap 10

DE LICHTBEDRADING VOORBEREIDEN

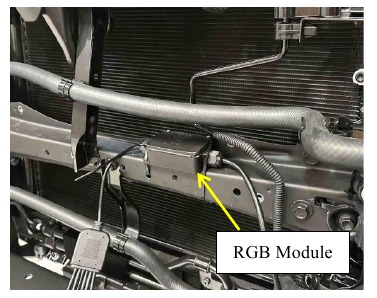

  1. Zet de RGB-module met kabelbinders vast aan de voorkant van het voertuig.
    DE LICHTBEDRADING VOORBEREIDEN - Stap 1

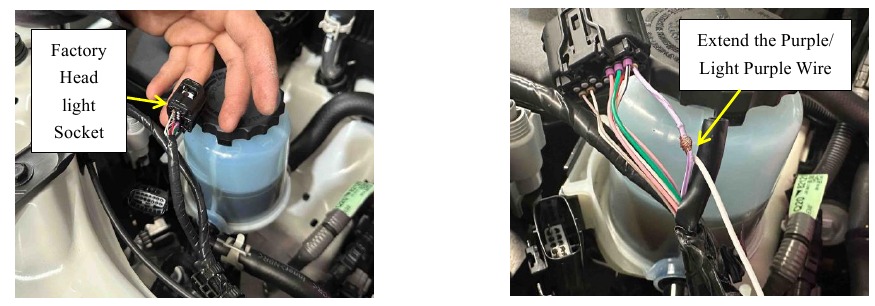

  1. Koppel de fabrieks koplampfitting aan de bestuurderszijde los. Zoek de paarse/lichtpaarse draad (richtingaanwijzerdraad) en verleng deze met ongeveer 80 cm. Doe hetzelfde voor de passagierszijde, maar de draad is paars/blauw gekleurd.
    DE LICHTBEDRADING VOORBEREIDEN - Stap 2

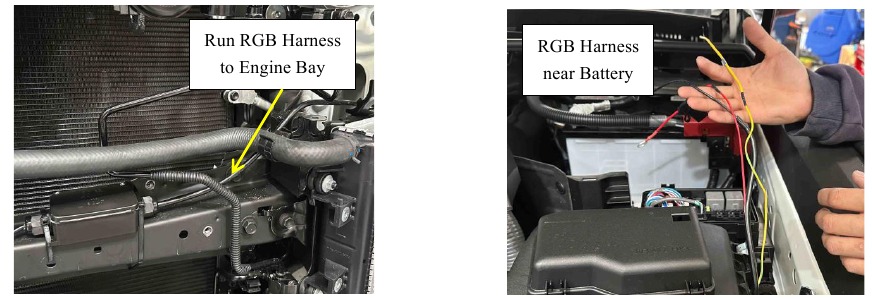

  1. Laat de RGB-modulekabelboom de motorruimte inlopen naast de accu.
    DE LICHTBEDRADING VOORBEREIDEN - Stap 3
  1. Neem de lichtbalkkabelboom – grootlichtsignaaldraad (heeft een witte fittingkop) zoals afgebeeld en snijd deze af in de buurt van de basis, waarbij u een klein beetje lengte overlaat zoals afgebeeld.
    DE LICHTBEDRADING VOORBEREIDEN - Stap 4

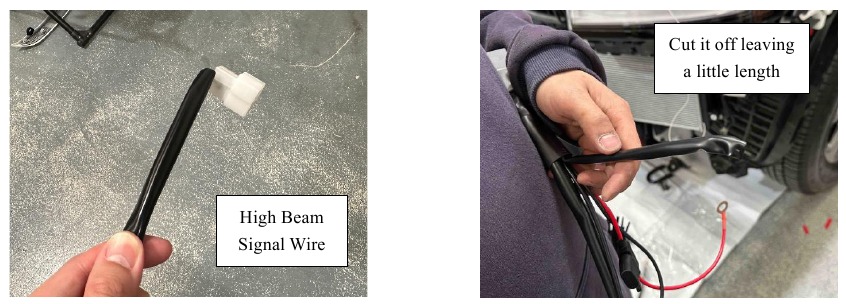

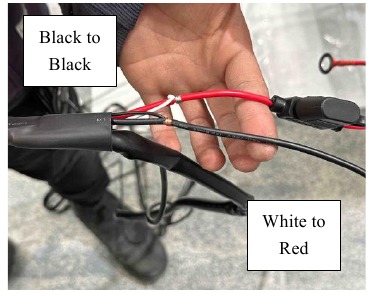

  1. Splits die grootlichtsignaaldraad en leg een zwarte en witte draad bloot, verbind de blootgelegde zwarte draad met de aangrenzende zwarte draad op de kabelboom en verbind de blootgelegde witte draad met de aangrenzende rode draad op de kabelboom, zoals afgebeeld.
    DE LICHTBEDRADING VOORBEREIDEN - Stap 5
  1. Plaats de lichtbalkkabelboom in de motorruimte naast de accu en laat de lichtbalkkabelboomfitting naar beneden lopen door de voorkant onder de koplamp, zoals afgebeeld.

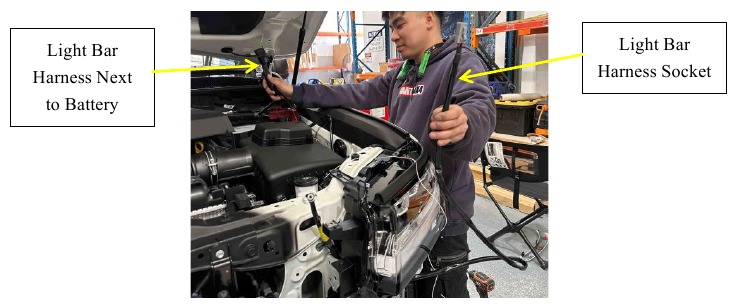

    DE LICHTBEDRADING VOORBEREIDEN - Stap 6

DE VOORSTE BEUGEL VOORBEREIDEN

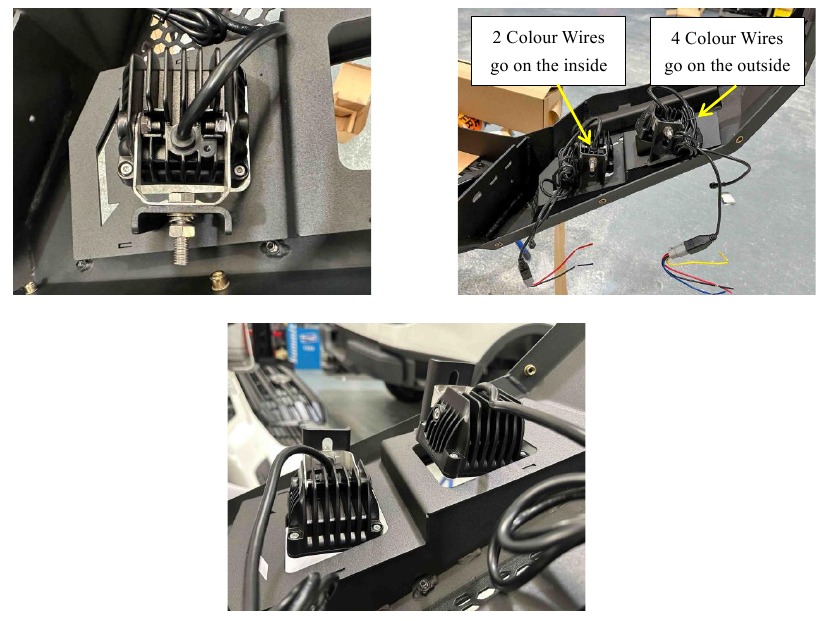

  1. Zet de 4x kubuslampen op zoals hieronder wordt getoond en bevestig ze op de Supreme Front Bar. Er zijn 2 verschillende kubuslampen, sommige met 4 gekleurde draden en 2 gekleurde. De 4 gekleurde gaan aan de buitenkant van de Front Bar, terwijl de 2 gekleurde aan de binnenkant gaan.
    DE VOORSTE BEUGEL VOORBEREIDEN - Stap 1

informatie OPMERKING: Wanneer u de kubuslampen vastzet, zorg er dan voor dat de lamp het frame van de beugel NIET raakt en dat deze zo recht mogelijk naar voren is gericht en enigszins naar beneden wijst.

  1. Gebruik de vierkante kartonnen stukken uit de kubuslampdozen als steunbuffer voor het aanpassen van de lichtbalk zoals hieronder wordt getoond. Bevestig de beugels aan de zijkanten van de Light Bar.

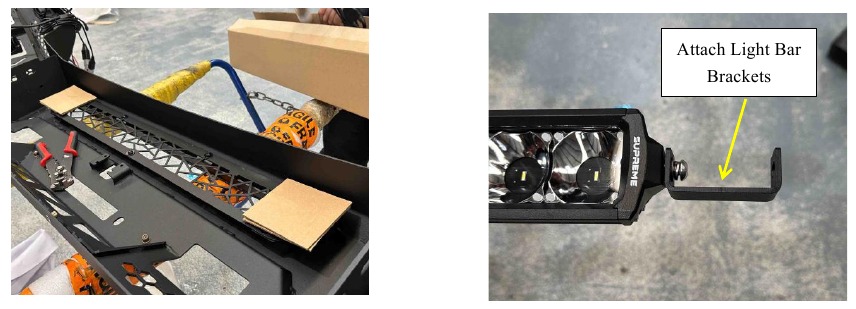

    DE VOORSTE BEUGEL VOORBEREIDEN - Stap 2
  1. Zet de Light Bar in positie en pas de hoek zo aan dat deze iets naar boven wijst. Draai vervolgens de beugel vast met de bouten.
    DE VOORSTE BEUGEL VOORBEREIDEN - Stap 3

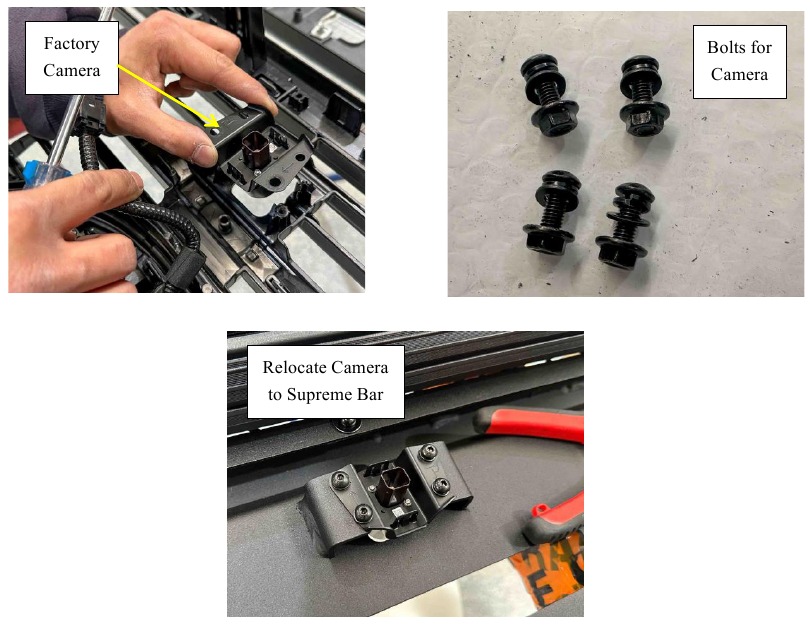

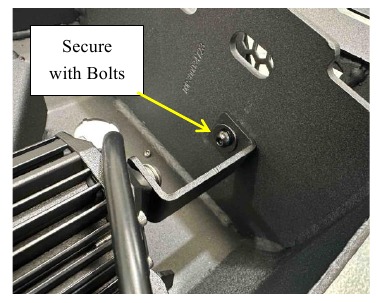

  1. Koppel de fabrieks camera los van de fabrieks voorbumper en verplaats deze naar de Supreme Front Bar
    informatie OPMERKING: De oriëntatie moet hetzelfde zijn, anders staat de camera ondersteboven. Zet vervolgens de bouten op zoals weergegeven (dit zijn de kleinste bouten die beschikbaar zijn) en gebruik ze om de camera op de Supreme Bar te bevestigen.
    DE VOORSTE BEUGEL VOORBEREIDEN - Stap 4

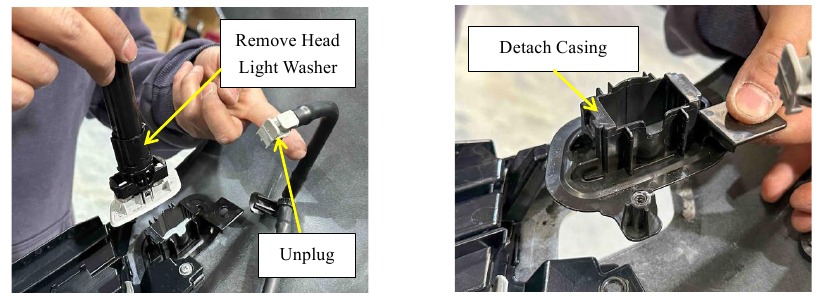

  1. Koppel de slang los van de koplampsproeier en verwijder de koplampsproeier. Maak vervolgens de koplampsproeierbehuizing los, die met dubbelzijdig tape aan de fabrieksbeugel is vastgemaakt, dus gebruik wat kracht om deze te verwijderen. Beide onderdelen worden verplaatst naar de Supreme Bar.
    DE VOORSTE BEUGEL VOORBEREIDEN - Stap 5
  1. De koplampsproeierbehuizing moet worden aangepast voordat deze op de Supreme Bar past. Snijd deze plastic stukjes af zoals weergegeven.
    DE VOORSTE BEUGEL VOORBEREIDEN - Stap 6

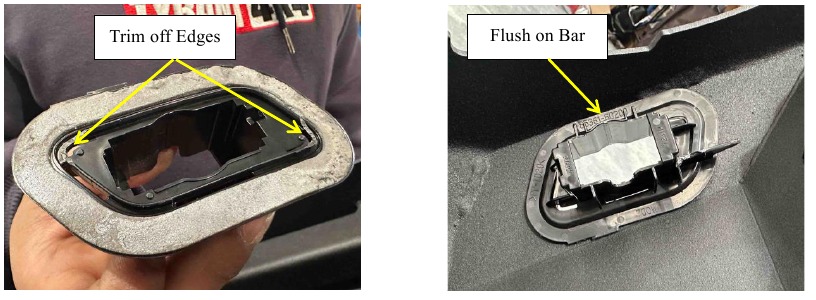

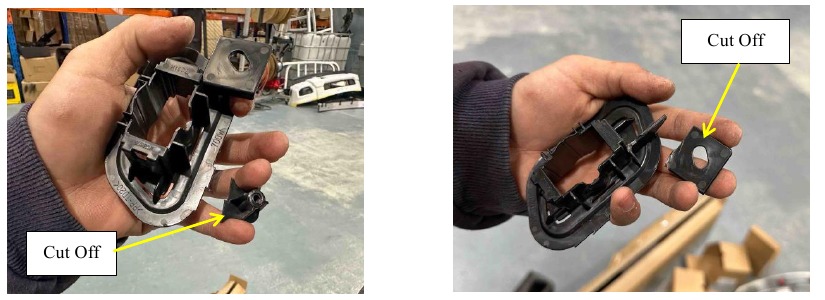

  1. Snijd vervolgens de 2 verdere randen af zoals hieronder wordt getoond, zodat deze gelijk ligt met het Supreme Bar-gat. Breng secondelijm aan op de dubbelzijdige tape op de behuizing en bevestig deze stevig aan de Supreme Bar zodat deze gelijk ligt.
    DE VOORSTE BEUGEL VOORBEREIDEN - Stap 7

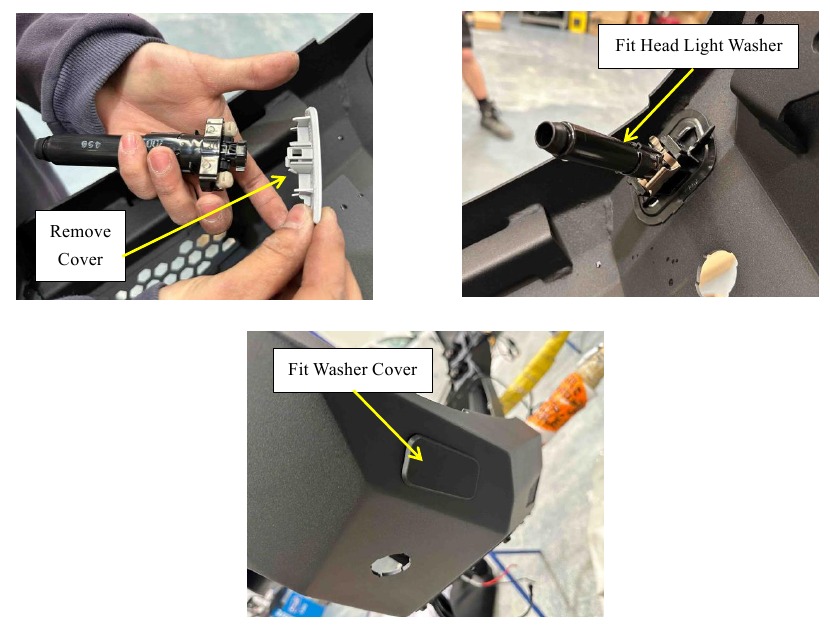

  1. Verwijder de voorklep van de koplampsproeier en gooi de klep weg. Plaats de koplampsproeier op de Supreme Bar die aan de behuizing is bevestigd en bedek vervolgens de voorkant van de koplampsproeier met de meegeleverde Supreme Washer Cover.
    DE VOORSTE BEUGEL VOORBEREIDEN - Stap 8

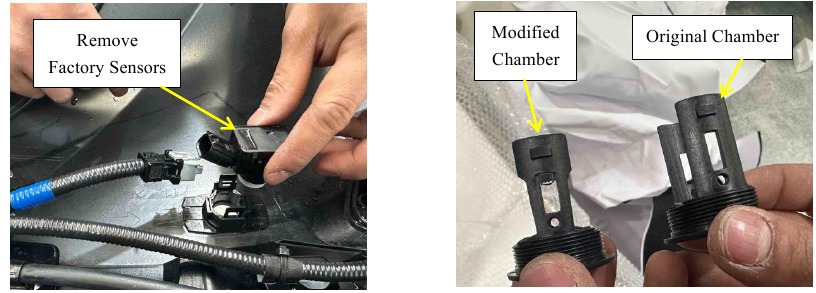

  1. Verwijder de fabriekssensoren van de fabrieksvoorbumper. De Supreme Sensory Chambers moeten worden aangepast om in de fabriekssensoren te passen, schaaf de buitenrand weg om hem dunner te maken en de middelste gaten te verbreden, zoals weergegeven. Doe dit totdat de fabriekssensoren in deze Chambers passen.

    De sensorposities op de fabrieksvoorbumper moeten hetzelfde zijn wanneer ze naar de Supreme Bar worden verplaatst.
    DE VOORSTE BEUGEL VOORBEREIDEN - Stap 9

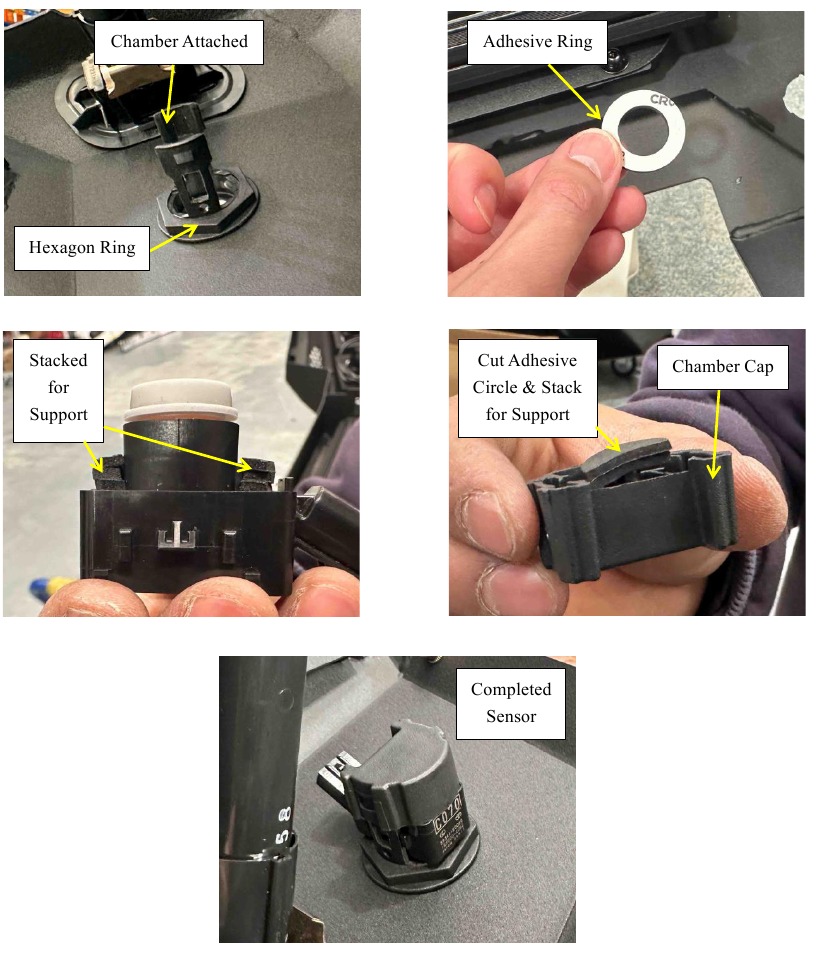

  1. Bevestig de Chamber met de Hexagon Ring op de Supreme Bar zoals weergegeven. Snijd de Adhesive Ring in 6 stukken en stapel ze 3 aan elke kant van de Sensor zoals weergegeven voor opvulling. Snijd de zelfklevende cirkel doormidden en stapel ze bovenop de meegeleverde sensor dop. Plaats vervolgens de Sensor in de Chamber en de sensor dop erop. Het moet een stevige, solide afwerking zijn. Doe dit voor alle 6 sensoren.
    DE VOORSTE BEUGEL VOORBEREIDEN - Stap 10

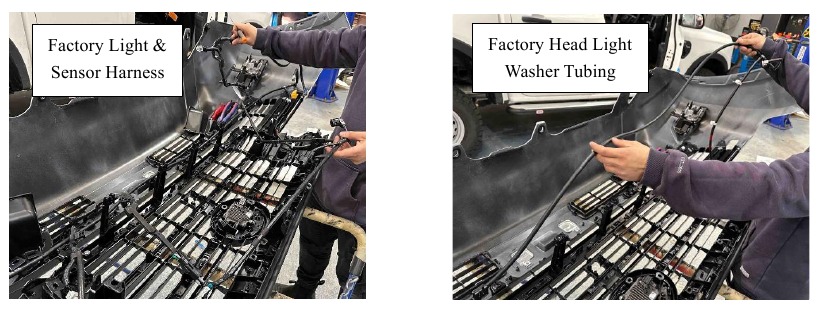

  1. Verwijder de Factory Light & Sensor Harness van de Factory Front Bumper. Verwijder ook de Factory Head Light Washer Tubing van de Factory Bumper.
    DE VOORSTE BEUGEL VOORBEREIDEN - Stap 11
  1. Verwijder alle harde plastic en omhulsels rondom de Factory Light & Sensor Harness en verplaats de Harness naar de Supreme Bar en steek de binnenste sensoren in.
    DE VOORSTE BEUGEL VOORBEREIDEN - Stap 12

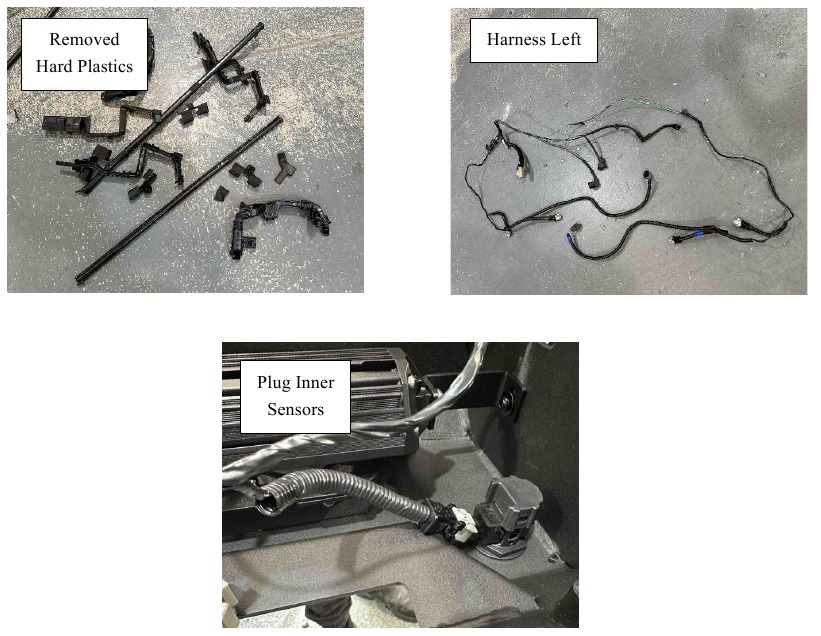

  1. De buitenste sensoren zijn buiten bereik, u moet de Sensor-harnasdraden verlengen. Begin met het splitsen en blootleggen van de rode, groene en blauwe draden. Knip ze door en verleng de draden lang genoeg om de buitenste sensoren te bereiken en steek de buitenste sensoren in.
    DE VOORSTE BEUGEL VOORBEREIDEN - Stap 13

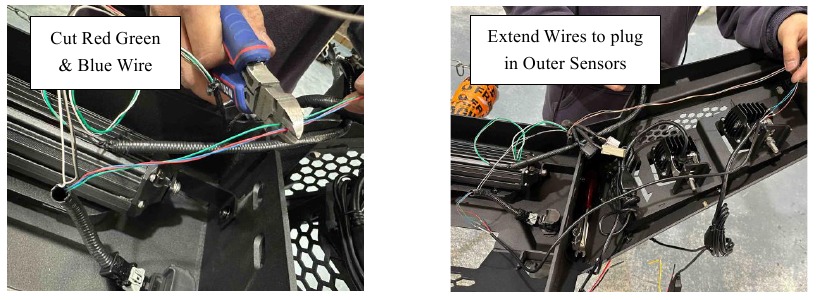

  1. De kubuslampen aansluiten op de fabrieks harnas: Sluit de zwarte draden van beide kubuslampen aan op de witte draad van de fabrieks harnas, vervolgens de rode draad van beide kubuslampen aan op de groene draad van de fabrieks harnas. De blauwe draad van de buitenste kubuslamp doet NIETS, dus knip hem gewoon af en bind hem netjes ergens vast (je kunt hem zoals hieronder weergegeven aan de gele vasttapen, NIET aangesloten, alleen vastgetapet).
    informatie OPMERKING: het loskoppelen van de kubuslampen om deze stap uit te voeren, kan het gemakkelijker maken, zoals hieronder wordt gedaan.

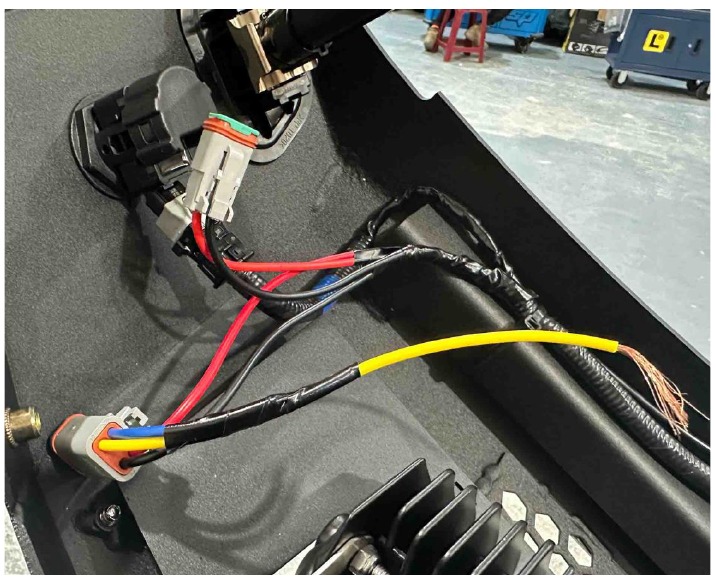

    DE VOORSTE BEUGEL VOORBEREIDEN - Stap 14

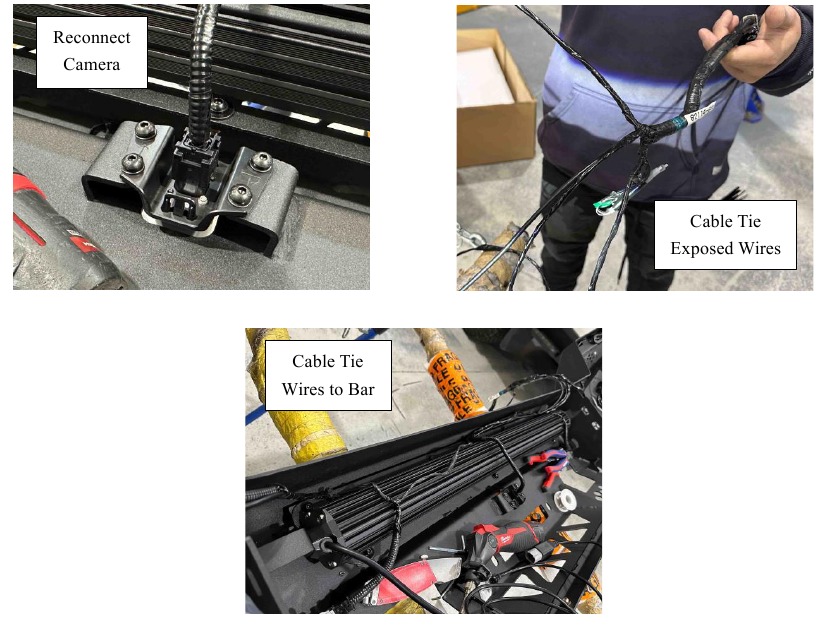

  1. Sluit de camera weer aan op de fabrieks harnas en plak vervolgens alle blootliggende draden af ​​met elektrische tape en bind ze allemaal netjes vast aan de Supreme Front Bar.
    DE VOORSTE BEUGEL VOORBEREIDEN - Stap 15

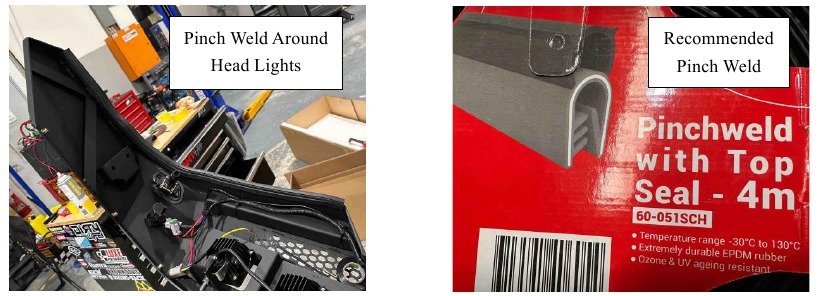

  1. OPTIONEEL: breng knelbeveiliging aan op de voorkant van de bar rondom de koplampen, dit geeft het een betere uitstraling. Aanbevolen wordt om degene te gebruiken die hieronder wordt weergegeven.
    DE VOORSTE BEUGEL VOORBEREIDEN - Stap 16

DE VOORBEUGEL MONTEREN

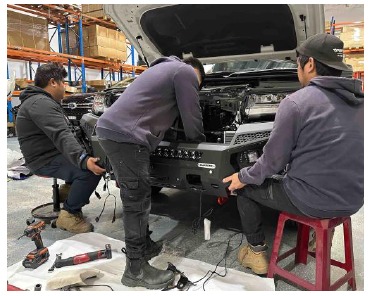

  1. Het wordt aanbevolen om de voorbeugel met 3 personen te monteren, 2 personen aan elke kant die de beugel ondersteunen, terwijl de 3e persoon de positionering aanpast en de beugel op de steun bevestigt.
    DE VOORBEUGEL MONTEREN - Stap 1

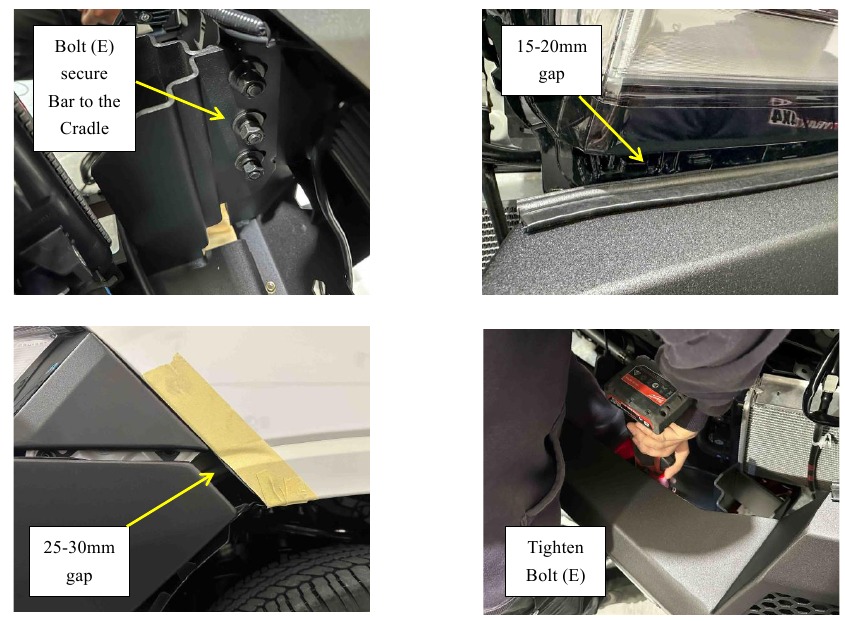

  1. Gebruik bout (E) setup van stap (10) om de voorbeugel aan de steunbeugel te bevestigen (nog NIET vastdraaien, dit houdt de beugel op zijn plaats voor aanpassingen). Stel de voorbeugel zo gelijkmatig mogelijk af en laat een opening van 15-20 mm tussen de beugel en de koplampen van het voertuig. Laat een opening van 25-30 mm tussen de beugel en de spatborden aan de zijkanten. Dit voorkomt buigschade aan het voertuig. Draai de bouten vast wanneer ze gepositioneerd zijn.
    DE VOORBEUGEL MONTEREN - Stap 2

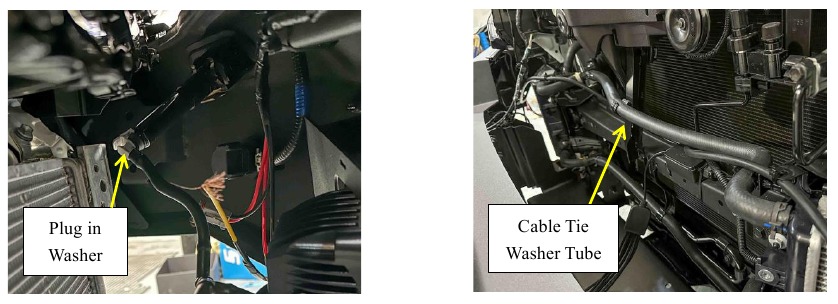

  1. Sluit de koplampsproeier weer aan en bevestig de slang van de sproeier netjes met een kabelbinder aan het frame van het voertuig (zorg ervoor dat er geen knikken in de slang komen door de kabelbinder voorzichtig te gebruiken en verdraaiingen en vouwen te vermijden).
    DE VOORBEUGEL MONTEREN - Stap 3

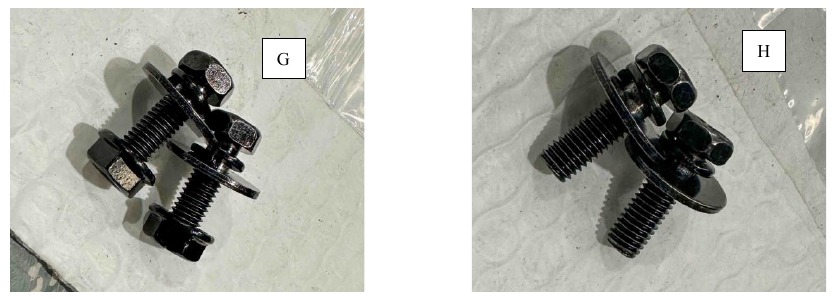

  1. Stel bouten (G) en bouten (H) in zoals afgebeeld.
    DE VOORBEUGEL MONTEREN - Stap 4

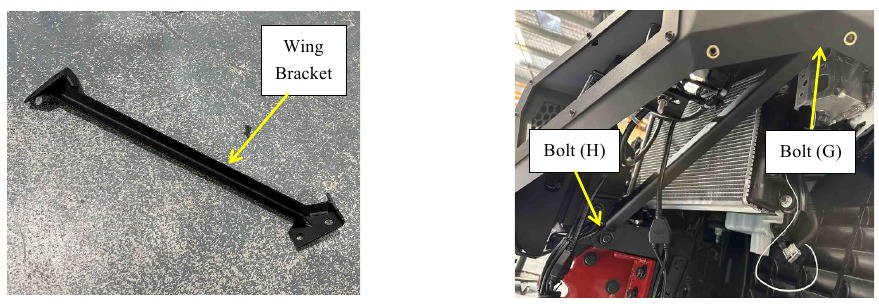

  1. Bevestig de vleugelbeugels aan de onderkant van de voorbeugel aan elke kant, waarbij u de vleugelbeugel aan de voorbeugel bevestigt met bout (G) en de vleugelbeugel aan de steun bevestigt met bout (H).
    DE VOORBEUGEL MONTEREN - Stap 5

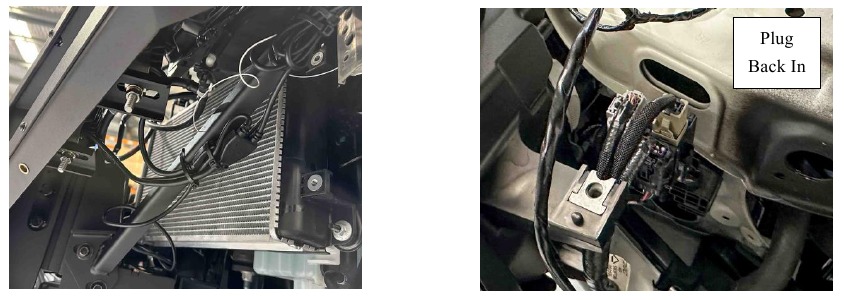

  1. Sluit de kubuslampstekkers weer aan (als u ze in stap 37 had losgekoppeld) en sluit de witte verlengde signaallampdraad van stap (19) aan op de gele draden van de buitenste kubuslampen.
    DE VOORBEUGEL MONTEREN - Stap 6
  1. Bundel de kabelboom van de kubuslamp netjes en zet deze met een kabelbinder vast aan de zijvleugelbeugels. Sluit de 3 stopcontacten van de fabriekskabelboom die in stap (1) waren losgekoppeld weer aan.
    DE VOORBEUGEL MONTEREN - Stap 7

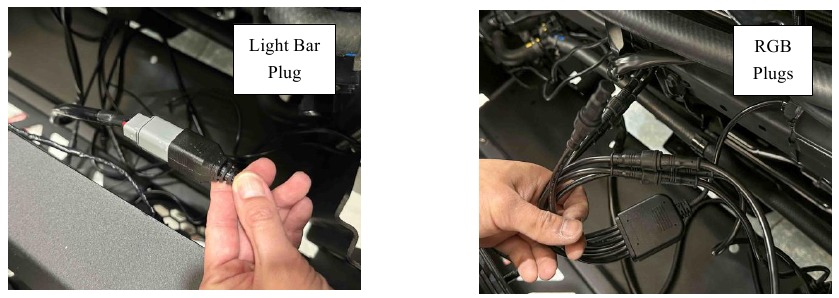

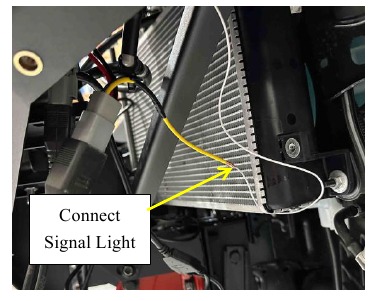

  1. Sluit de lichtbalk aan op de Supreme-lichtbalkkabelboom & sluit de RGB-lichtkabels van de kubuslampen en de lichtbalk aan op de RGB-kabelboom (er is 1 reserve RGB-kabelboomstekker die niet wordt gebruikt).
    DE VOORBEUGEL MONTEREN - Stap 8
  1. Zet alle kabelbomen netjes met een kabelbinder vast aan de voertuigen, zoals afgebeeld.
    DE VOORBEUGEL MONTEREN - Stap 9

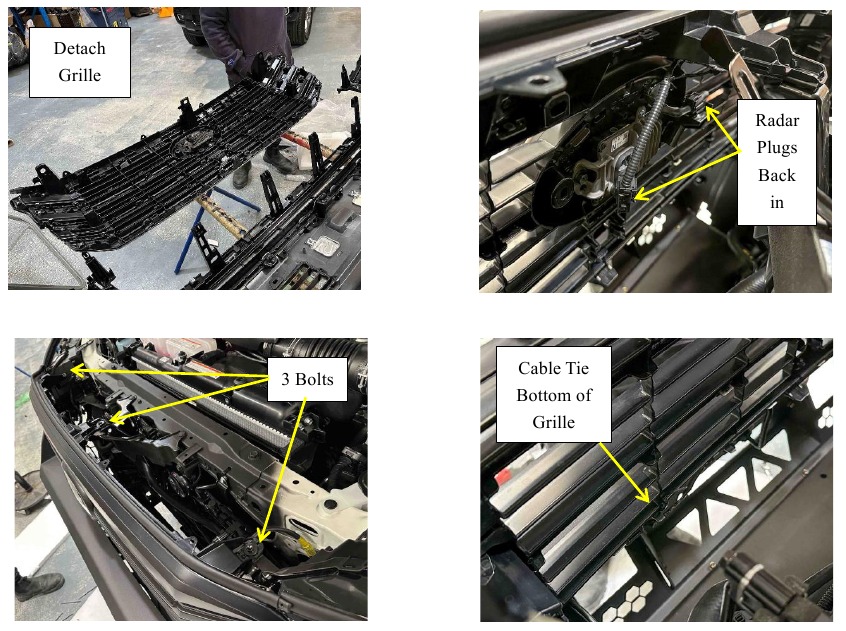

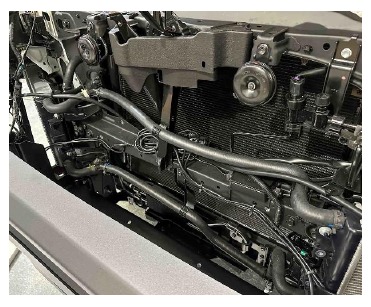

  1. Maak het fabrieksrooster los van de fabrieks voorbeugel en verplaats het naar het voertuig. Sluit vervolgens de 2 radarstekkers weer aan op de fabrieksradar. Zet het rooster vervolgens vast met de 3 fabrieksbouten. Zet vervolgens de onderkant van beide zijden van het rooster vast met een kabelbinder voor extra stevigheid en stabiliteit.
    DE VOORBEUGEL MONTEREN - Stap 10

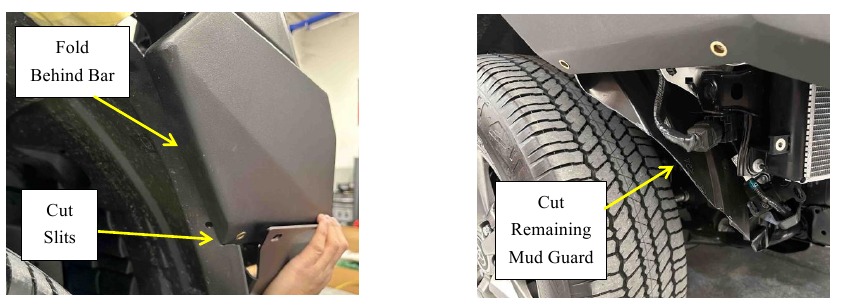

  1. Maak enkele spleten in de zijkant van de modderbeschermers waar de beugel zit en vouw het bovenste deel achter de zijkant van de voorbeugel, zoals afgebeeld. Snijd vervolgens de resterende modderbeschermer in de getoonde vorm.
    DE VOORBEUGEL MONTEREN - Stap 11
  1. Monteer de zijvleugels met de meegeleverde bouten, en dit bedekt de modderbeschermers, monteer de beugel onder de zijvleugels in de buurt van de herstelpunten met behulp van 2 meegeleverde bouten.
    DE VOORBEUGEL MONTEREN - Stap 12

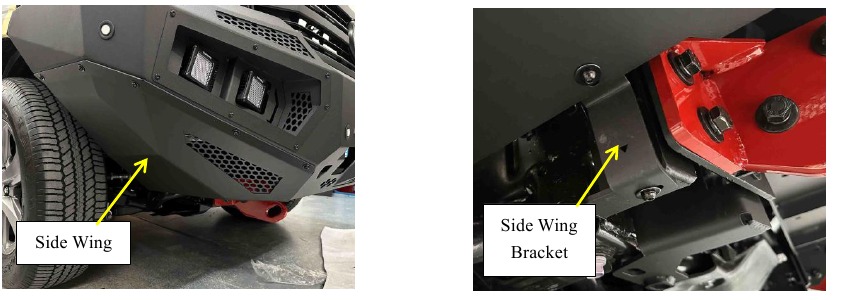

  1. Monteer de Supreme-stootplaat eronder, met behulp van de 4 fabrieksbouten die zich in stap (9) op de fabrieksherstelpunten bevonden om de achterkant vast te zetten en 4 meegeleverde bouten om de voorkant vast te zetten.

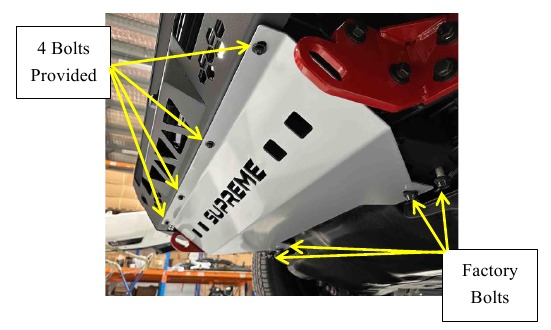

    DE VOORBEUGEL MONTEREN - Stap 13
  1. Verleng de geel/groene draad van de RGB-kabelboom die zich in de buurt van de accu bevindt naar de andere kant van het voertuig om op de ontsteking aan te sluiten. Zodat de RGB's zijn gekoppeld aan het voertuig dat aan of uit staat.
    DE VOORBEUGEL MONTEREN - Stap 14

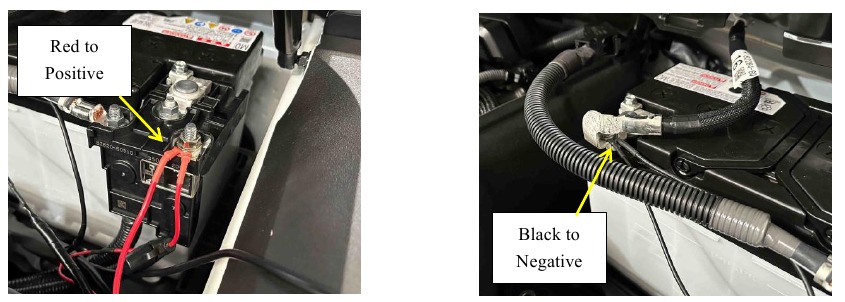

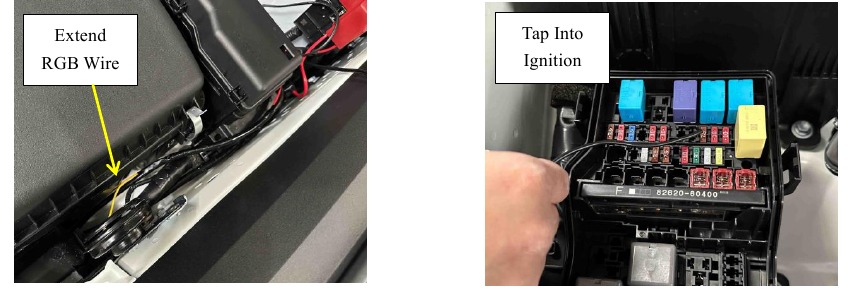

  1. Sluit de rode draden van de RGB + lichtkabelboom aan op de positieve accupool en de zwarte draden op de negatieve pool.
    DE VOORBEUGEL MONTEREN - Stap 15

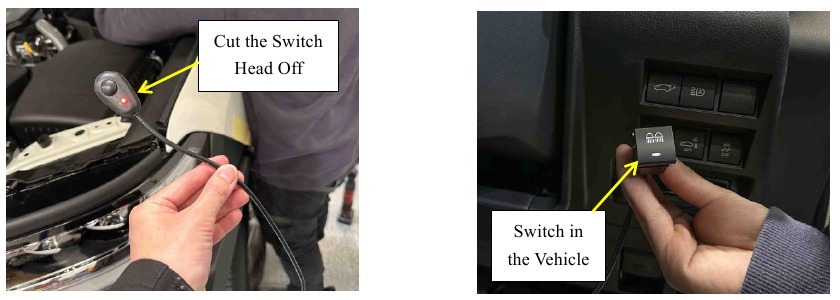

  1. Knip de schakelaar van de schakelaardraad af om deze door de motorruimte naar de voorkant van het voertuig te leiden en positioneer deze waar u een schakelaar plaatst om de lichtbalk te bedienen.
    DE VOORBEUGEL MONTEREN - Stap 16

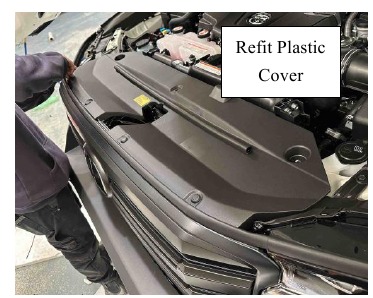

  1. Plaats de plastic afdekking aan de voorkant van de motorruimte terug met behulp van de fabrieksclips.
    DE VOORBEUGEL MONTEREN - Stap 17

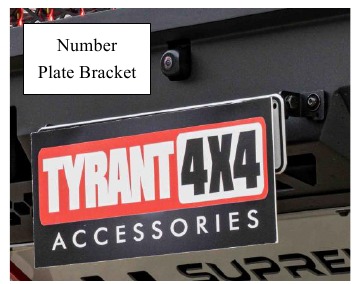

  1. Monteer de nummerplaatbeugel op de voorbeugel met de nummerplaat erop bevestigd.
    DE VOORBEUGEL MONTEREN - Stap 18
  1. Test alle lichten: grootlicht, mistlampen, richtingaanwijzers, lichtbalk, koplampsproeier
  2. Test alle sensoren en de camera.
  3. Als een van de lichten, sensoren of de camera niet werkt, ga dan terug door de montage-instructies en zorg ervoor dat u ze correct hebt gevolgd en dat uw montage overeenkomt.

INSTALLATIE IS NU VOLTOOID

  1. Ga achteruit staan en bewonder uw kunstwerk.

informatie OPMERKING
Eventuele schade veroorzaakt door onjuiste installatie of het niet opvolgen van de montage-instructies wordt NIET gedekt door onze productgarantie.
