Rittal VX25 Handleiding

Apparaatbeschrijving

Functiebeschrijving en componenten

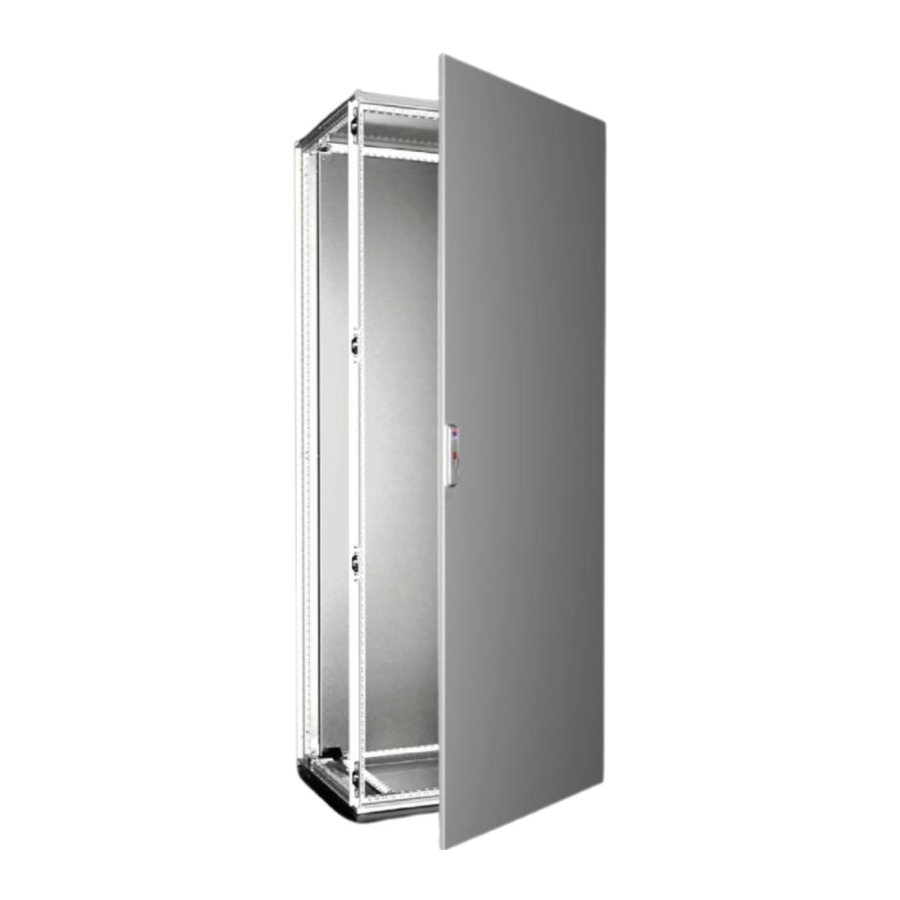

De VX25 schakelkast is een staande kast die geschikt is voor elektrische, elektronische, mechanische en pneumatische apparatuur en componenten voor industriële toepassingen binnenshuis. Testcertificaten volgens EN 60 529 bevestigen dat de kasten beschermd zijn tegen stof en spuitwater. De volledig afgedichte binnenkant voldoet aan de testcertificaten volgens EN 62 208 als beschermde ruimte.

• 1 VX25 schakelkast met deur(en), dubbelbaard slotinzet
• 1 achterwand
• Meerdelige flensplaten
• 1 montageplaat (geplaatst in de kast)
• 1 dakplaat
• 1 accessoirezak (inhoud zie "Leveringsomvang")

Controleer de leveringsomvang op volledigheid.

Etikettering

De montageplaat, deur, achterwand, zijwanden, dak en typeplaatje van de kast hebben een QR-code met de volgende gegevens

Voorbeeld van een montageplaat:
#09|800#10|2000#50|5050235#51|
M-17R-1234567

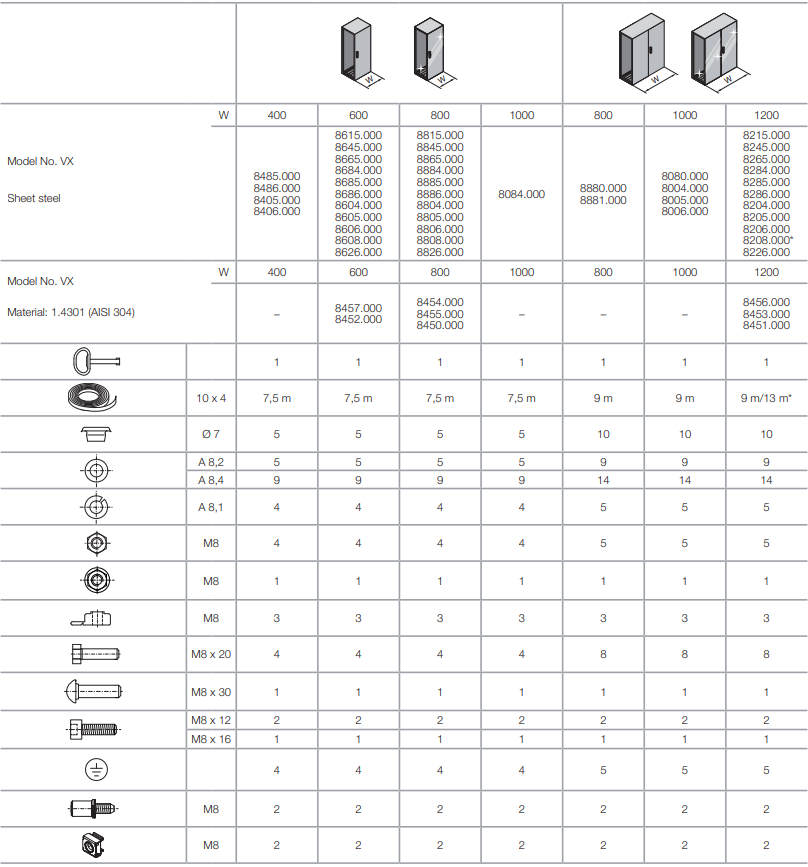

Leveringsomvang

Montage en plaatsing

Sitevereisten

Zorg er vóór de montage voor dat

• de omgevingstemperatuur op de installatieplaats niet hoger is dan +80 °C.
• de omgevingstemperatuur op de installatieplaats niet lager is dan –20 °C.
• een vochtigheidsgraad van 60% niet langdurig wordt overschreden en dat er geen condensaat wordt geproduceerd. Vochtigheid heeft geen invloed op roestvrij staal.

Als er speciale bedrijfsomstandigheden gelden, moeten er speciale afspraken worden gemaakt tussen Rittal en de gebruiker.

Montage-instructies

• Neem de belastbaarheid in acht die is gespecificeerd in "Technische specificaties/beschermingsgraden".
• Bij het installeren van de behuizingen moeten de montageoppervlakken voldoende glad zijn.
• Neem alle gespecificeerde aanhaalmomenten in acht. Het over- of onderschrijden van de in deze instructies gespecificeerde aanhaalmomenten kan leiden tot systeemschade, ernstig letsel of zelfs de dood.
• Vermijd onnodige openingen op de behuizing. Elke opening die niet zorgvuldig is gemaakt en afgedicht, kan de beschermingsgraad verminderen.
• De uitgeruste montageplaat moet naast de standaard bevestiging voor transport worden vastgezet (zie "Beveiliging van montageplaat in geval van dynamische belasting bij transport en op installatieplaats").

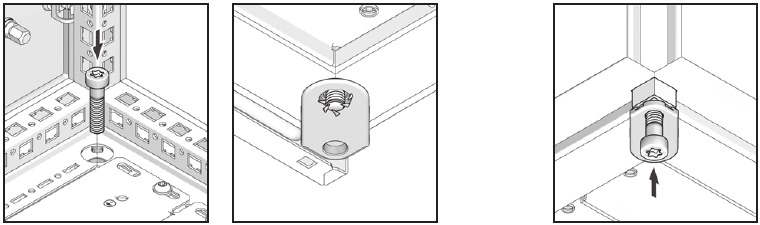

Plaatsing en bevestiging aan de vloer

• Duw de beschermende glijders van binnenuit naar buiten en schroef ze vast

• Plaats de schroeven van buitenaf en schroef ze in de beschermende glijders

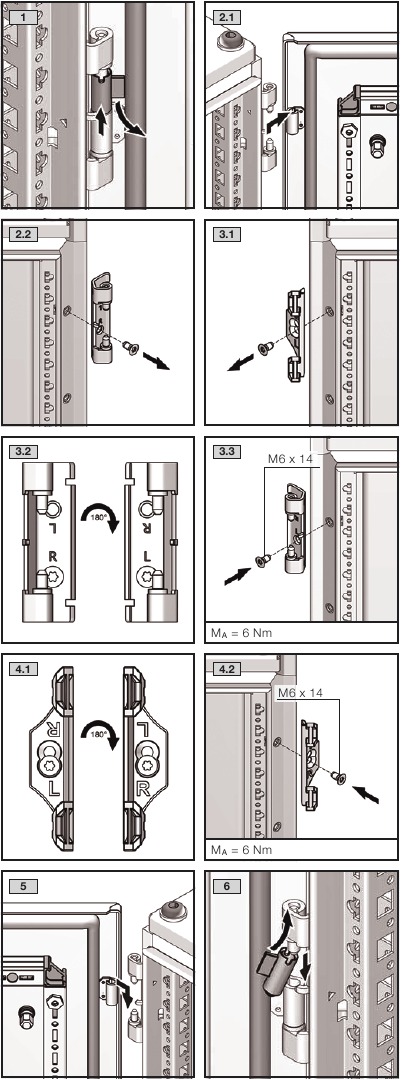

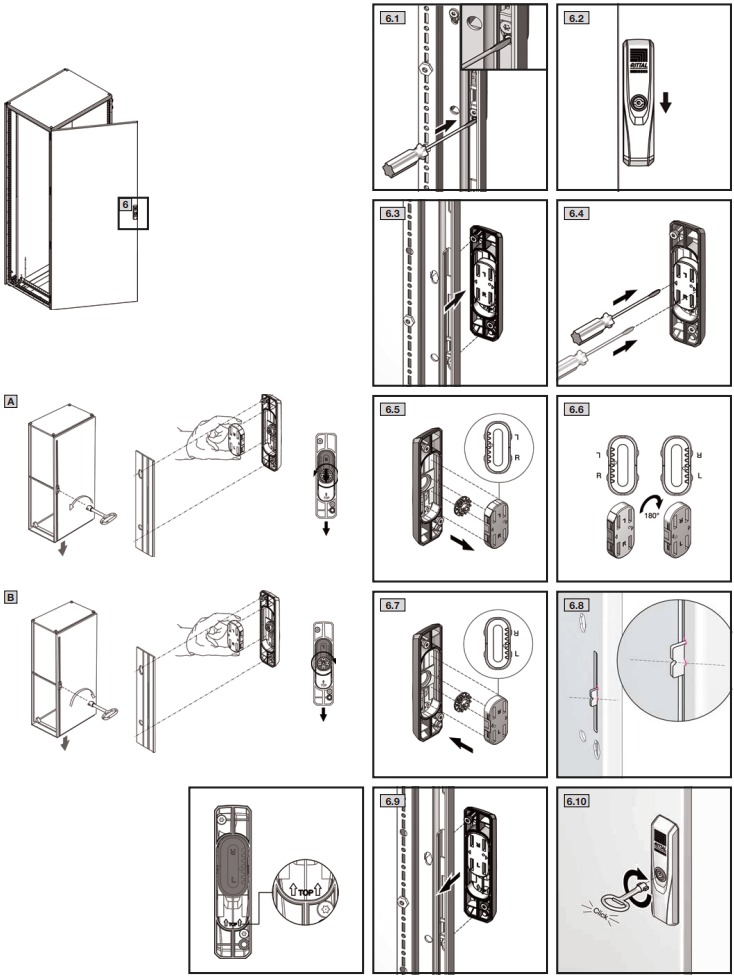

Deurscharnieren omdraaien

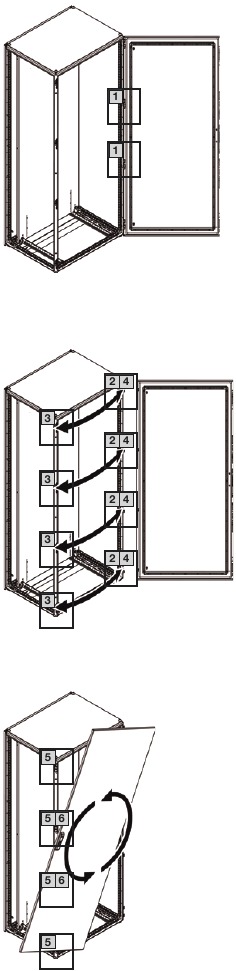

Enkele deur

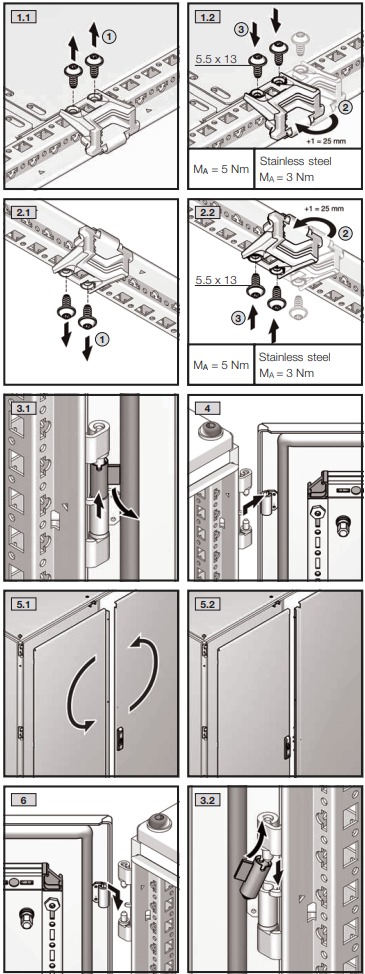

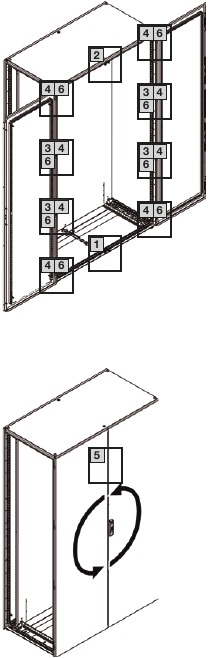

Dubbele deur

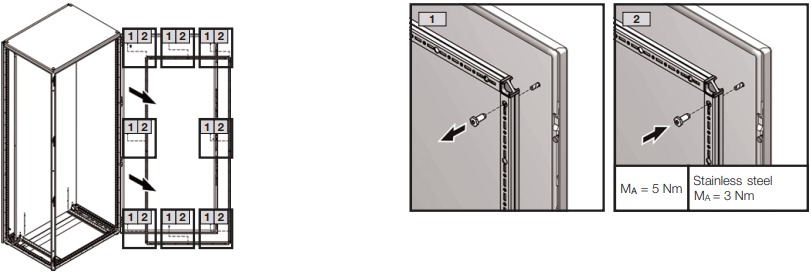

Het buisvormige deurframe verwijderen

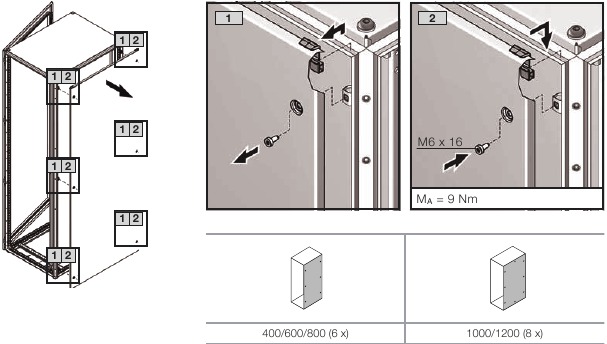

Het achterpaneel verwijderen en installeren

Chassis voor behuizingsbreedtes ≥ 1000 mm relevant voor UL

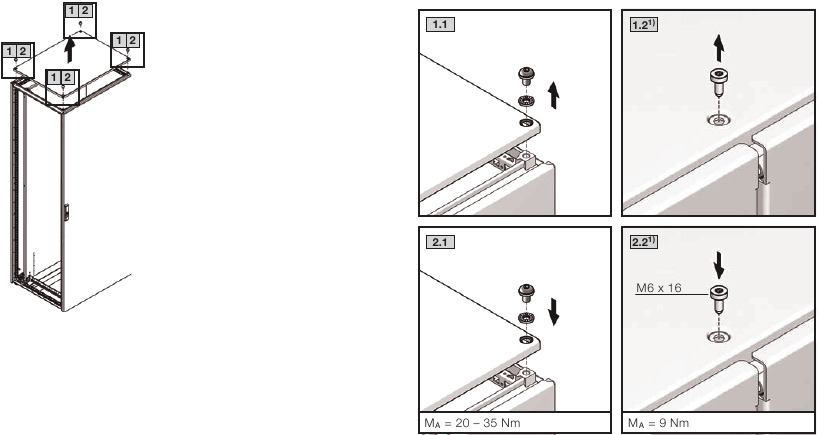

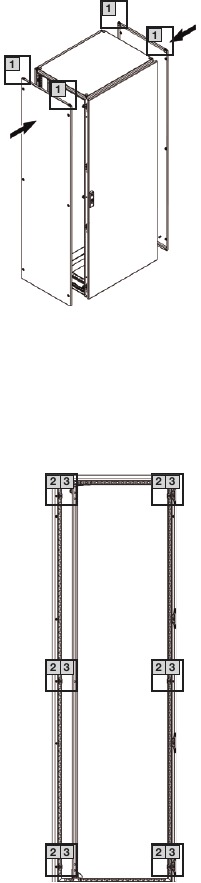

De dakplaat verwijderen

¹⁾ Daarnaast voor breedte 1000/1200

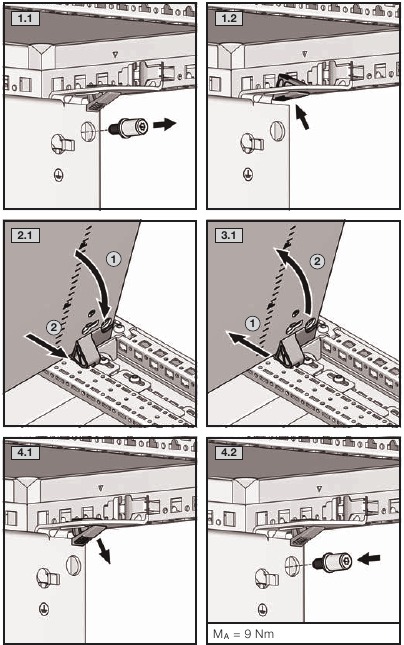

Montageplaat verwijderen en installeren

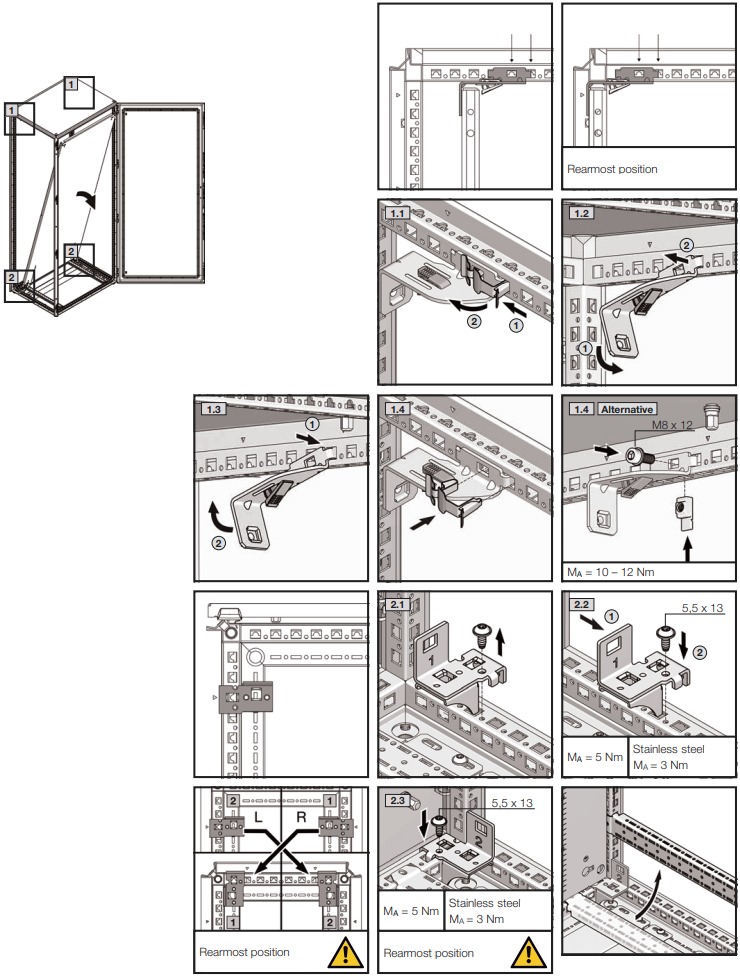

De montageplaat verplaatsen

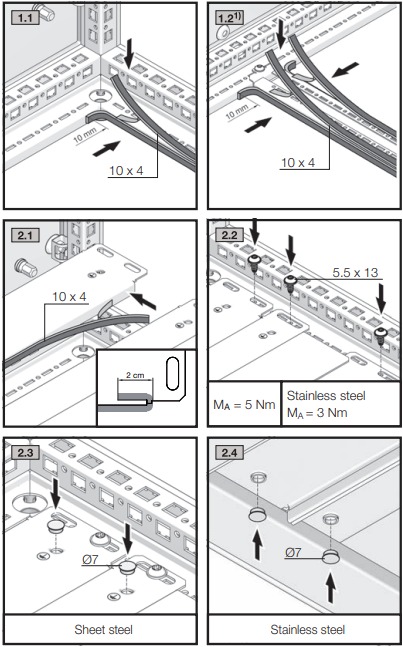

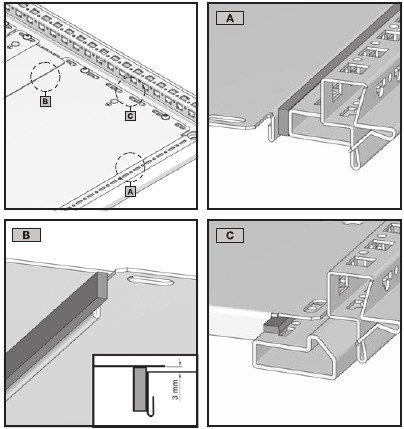

De kabelinvoerplaten monteren

Drie voorbeelden uit de vele mogelijkheden
De afbeeldingen hier tonen drie voorbeelden voor de montage van kabelinvoerplaten in plaats van de standaard driedelige kabelinvoerplaten van de VX25-behuizing. De positionering kan dus worden afgestemd op de montageplaat. Het symmetrische behuizingsontwerp maakt het mogelijk om de kabelinvoerplaten aan de rechter- of linkerzijde te installeren, op dezelfde manier als de kabelinvoerplaten – variatie in de behuizingsdiepte is op dezelfde manier mogelijk met de juiste afmetingen.

¹⁾ Daarnaast voor breedte 1000/1200

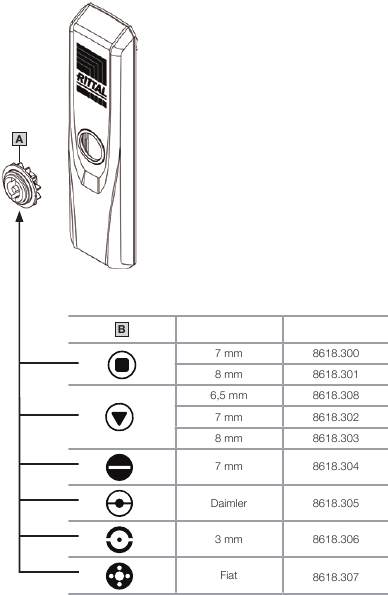

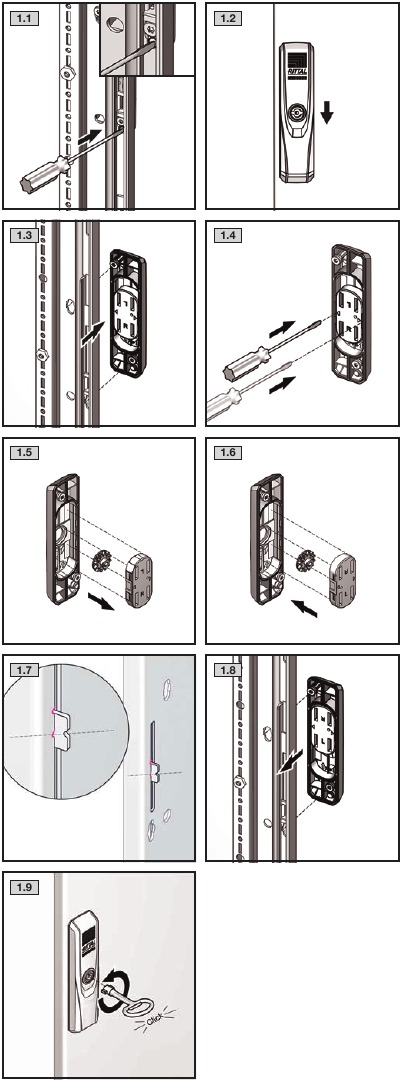

Het slotinzetstuk vervangen

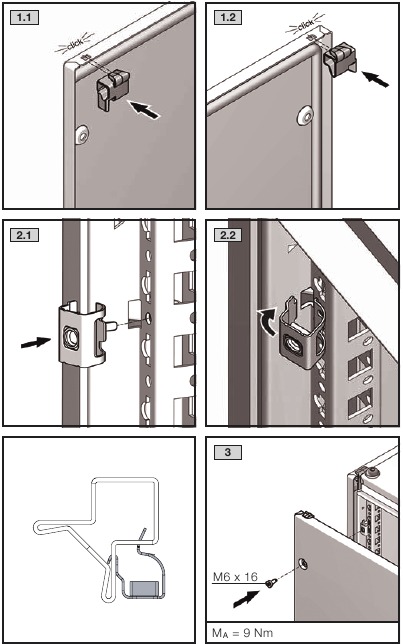

De zijpanelen monteren

Aarding en potentiaalvereffening

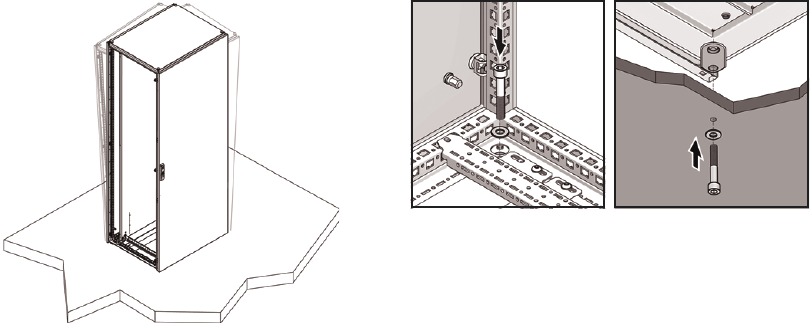

Beveiliging bij dynamische belasting

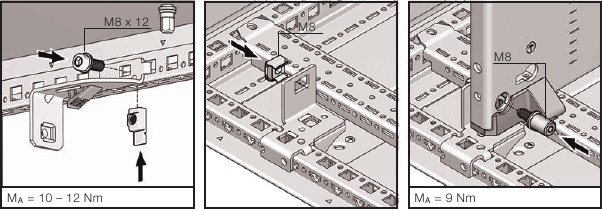

Beveiliging van de montageplaat in geval van dynamische belasting tijdens transport en op de installatieplaats

Transportsteun
Aanbevolen voor versnelling a > 1 g

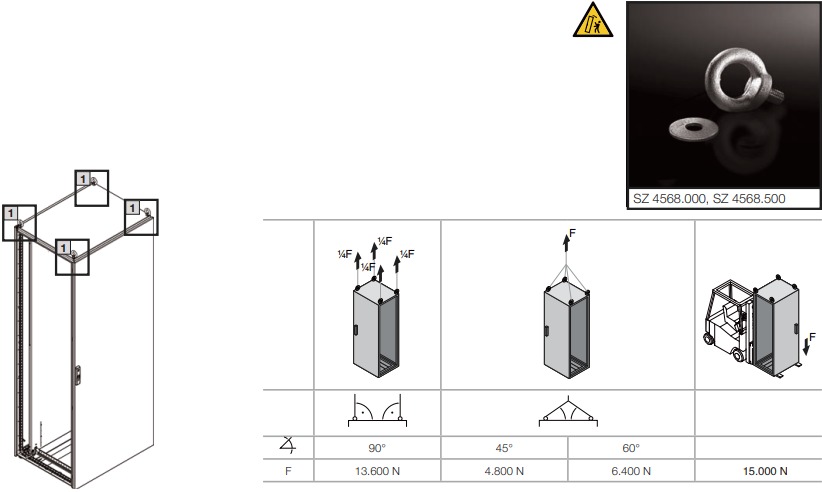

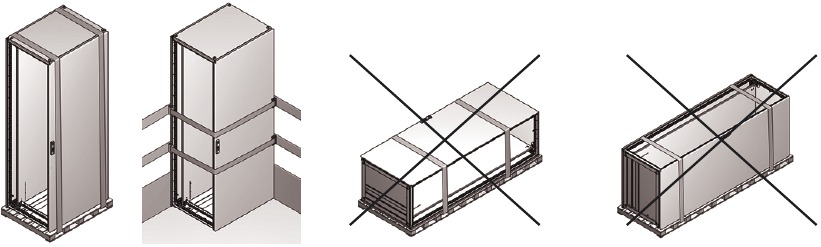

Transport

Behuizingen moeten worden beveiligd tegen omvallen tijdens transport, montage en installatie. Wanneer een sokkel-/plintsysteem wordt gebruikt, moet u er tijdens het transport (inclusief heffen en laten zakken) voor zorgen dat de last te allen tijde wordt ondersteund door de hoekstukken van de sokkel/plint en nooit door de bekleding van de sokkel/plint.
Voor installatiegewichten van meer dan 15 kg in de deur, moet de transportsteun VX 8618.410 worden gebruikt!

Installatie

Als er de mogelijkheid bestaat dat er hoge drukken in de behuizing ontstaan, kunnen de onderdelen van de behuizing barsten. Om alle bijbehorende gevaren tegen te gaan, moet de gebruiker passende veiligheidsmaatregelen treffen.

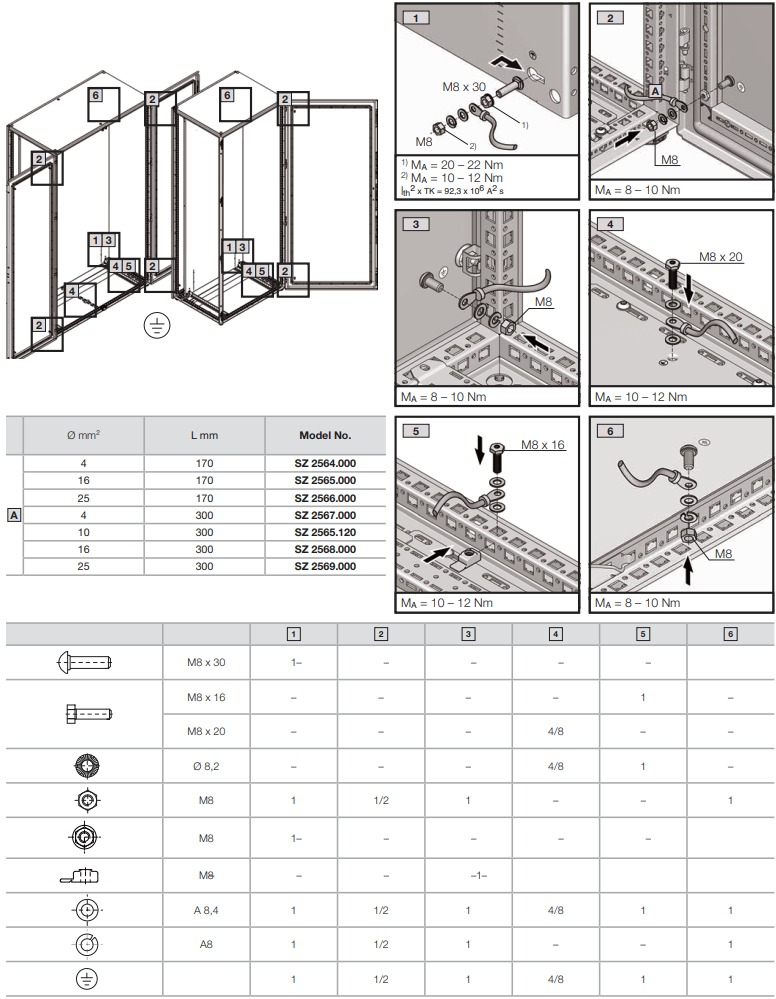

Aarding en potentiaalvereffening

De constructie voorziet in een automatische potentiaalvereffening tussen het achterpaneel, de dakplaat en het zijpaneel (accessoires) en de basisbehuizing, evenals tussen de wartelplaten en de basisbehuizing. Voor de interne of externe montage van elektrisch aangedreven Rittal-accessoires (koelunits, ventilator- en filterunits enz.) in of op het zijpaneel, achterpaneel of dakplaat, is reeds een adequate PE-geleiderverbinding voorzien door de mechanische bevestiging. Een assemblageonderdeel moet worden gemarkeerd met een PE-geleidersymbool om de functie als PE-geleider aan te duiden. Een extra PE-geleiderverbinding is niet vereist.
Daarnaast zijn de behuizingspanelen uitgerust met aardingsbouten/ogen voor aardingsschroeven, zodat indien nodig extra aardingsverbindingen kunnen worden gemaakt voor de installatie.
Alle verbindingen moeten worden gemonteerd in overeenstemming met de montage-instructies.
Meer informatie over potentiaalvereffening en de PE-geleiderverbinding is te vinden in de technische documentatie "PE-geleiderverbinding, stroomvoerend vermogen" voor het VX25-behuizingssysteem.

Bediening

Opmerkingen over de bediening

• De vierpunts sluitstang garandeert een gemakkelijke beweging en wordt uitsluitend bediend via de sluiting of een achteraf gemonteerde comforthendel. Het is niet nodig om de deur dicht te drukken; dit kan leiden tot beknellingsletsel aan handen of vingers.
• Om te voorkomen dat stof, vocht en met schadelijke stoffen verontreinigde lucht de behuizing binnendringen, moet worden vermeden dat de deuren onnodig lang open blijven staan.
• Nadat er aan de behuizing is gewerkt, moet worden gecontroleerd of de deur goed gesloten is.

Inspectie en onderhoud

Het onderhoudsplan wordt aanbevolen voor alle VX25-koppelbare behuizingen.

Onderhoudsinterval
Onderhoud moet met regelmatige tussenpozen worden uitgevoerd, afhankelijk van het gebruik en de omgevingsomstandigheden, ten minste eenmaal per jaar en dienovereenkomstig worden gedocumenteerd.
Aard en omvang van de uit te voeren werkzaamheden:

• De scharnieren van de deuren worden gecontroleerd op soepele beweging en besproeid met een geschikt, watervrij smeermiddel.
• Het slot wordt gecontroleerd op soepele beweging. Alle bewegende sluitdelen worden besproeid met een geschikt, watervrij smeermiddel.
• Afdichtingen in het contactrandgebied moeten volledig worden vervangen als ze beschadigd zijn. Als de afdichting buiten de contactranden beschadigd is, is het afdichtingseffect nog steeds voldoende
• Gebruikelijke middelen zoals talkpoeder, vaseline of was kunnen worden gebruikt om schade door vastgevroren afdichtingen als gevolg van lage temperaturen te voorkomen. Alle componenten en oppervlakken worden onderzocht op uitwendige schade.
• Stalen behuizingen worden ook geïnspecteerd op sporen van corrosie. Eventuele schade wordt als volgt hersteld:
  • Schade aan kleine oppervlakken die slechts een deel van het oppervlak aantasten (bijv. krassen):
    Schuur het oppervlak op de beschadigde plaats licht op en verwijder alle sporen van corrosie en alle verontreinigingen.
    Afhankelijk van de mate van schade brengt u de Rittal-retoucheerverf aan met een verfstift, een kwast of een spuitbus (alternatief: 2K-PUR acrylverf).
  • Grote oppervlakteschade:
    Maak het oppervlak uniform glad en reinig met wasbenzine; schilder vervolgens het gehele oppervlak over met Rittal-retoucheerverf (2K-PUR acrylverf).
• Oppervlakteschade aan roestvrijstalen behuizingen, bijv. krassen, kan worden hersteld door polijsten.

Opslag

Zorg er bij het opslaan van de behuizing voor dat

• de omgevingstemperatuur niet hoger is dan +80°C.
• de omgevingstemperatuur niet lager is dan –20°C.
• een luchtvochtigheid van 60% niet langdurig wordt overschreden en dat er geen condensaat wordt geproduceerd. Vochtigheid heeft geen invloed op roestvrij staal.

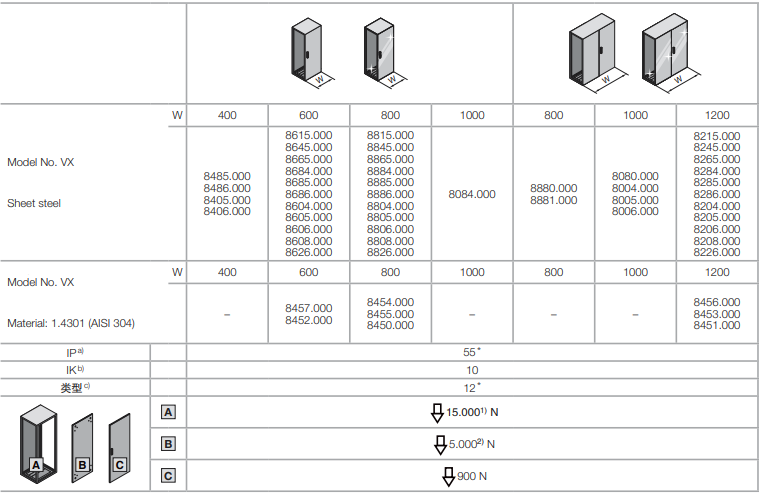

Technische specificaties/beschermingsgraden

¹⁾ Max. belasting inclusief gewicht van de behuizing
²⁾ Montageplaat in achterste positie: 6000 N

^a) IP conform DIN EN 60 529 (alleen in combinatie met gemonteerde zijpanelen)
^b) IK conform IEC 62 262
^c) Type conform UL 50 e (alleen in combinatie met gemonteerde zijpanelen)

^*) 8807.000 – IP 66/Type 4
8458.000 – IP 66/Type 4X

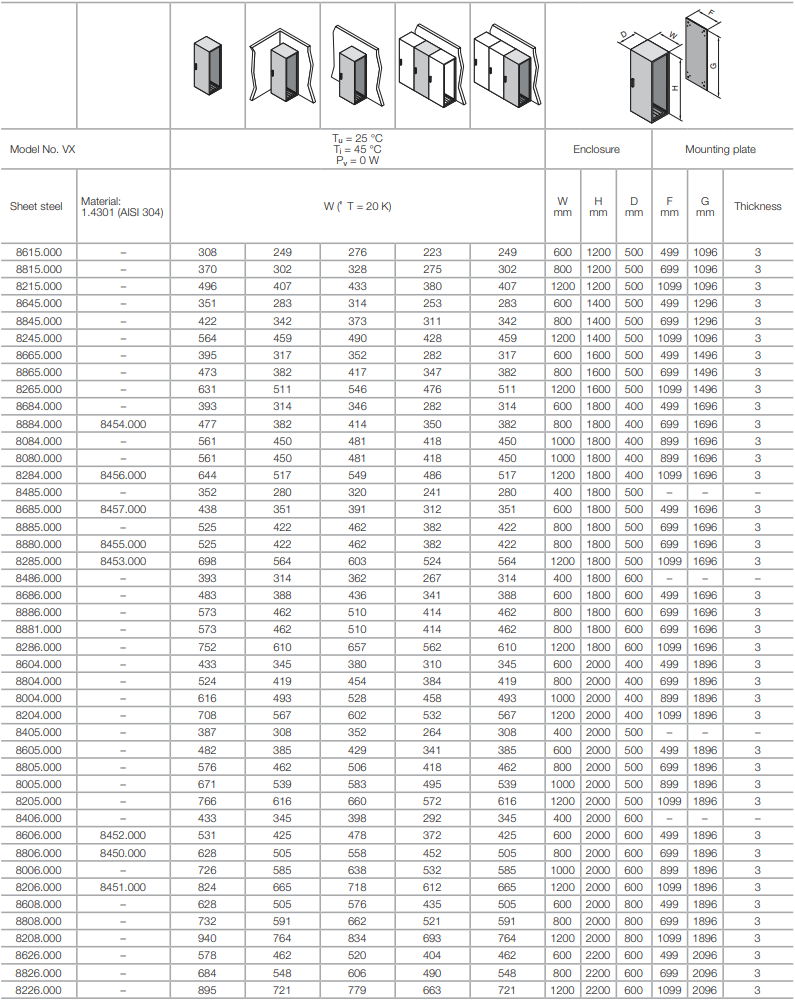

Warmteverlies

Reserveonderdelen

Een actueel overzicht is beschikbaar op www.rittal.com.

Veiligheidsinstructies

Beoogd gebruik
Deze Rittal-producten dienen zowel als een lege behuizing voor laagspanningsschakelcombinaties met een maximale spanningswaarde van 1000 V AC of 1500 V DC, als voor meet- en regeltechniek in binnenruimtes. Mocht u speciale eisen hebben, en voor installatie buitenshuis, dan moet de geschiktheid van het product worden geverifieerd door Rittal.
Tijdens de ontwikkeling van het Enclosure baying system VX25, als onderdeel van de ontwerpstudie, is een risico-evaluatie uitgevoerd volgens DIN EN ISO 12100 om veiligheidskritische items te evalueren en te voorkomen. Omdat enkele rest risico's niet kunnen worden uitgesloten, moeten de volgende opmerkingen in acht worden genomen.
Levensgevaar en gezondheid bij niet-naleving van de veiligheidsinstructies.

Veiligheidsinstructies

• De behuizingsinstructies (artikelnummer op www.rittal.com) moeten in acht worden genomen
• De behuizing moet tijdens transport, montage en demontage worden vastgezet om mogelijk kantelen of verschuiven te voorkomen

Verplaatsing van het zwaartepunt!

• Risico op beknelling tijdens installatie van de montageplaat
• Voorkom dat behuizingsdeuren per ongeluk losraken
• Bij gebruik van Rittal-accessoirecomponenten kan de integriteit van de behuizing worden aangetast

	Waarschuwing tegen sluitbewegingen voor mechanische onderdelen van een machine/apparaat
	Waarschuwing tegen onafhankelijk bewegende onderdelen
	Risico op kantelen door verplaatsing van het zwaartepunt
	Voorzichtig: Scherpe voorwerpen
	Voorzichtig: Obstakels op de vloer
	Voorzichtig: Zware lasten
	Voorzichtig: Obstakels in het hoofdgedeelte
	Het is verboden op oppervlakken te klimmen
	Installatie door gespecialiseerde elektriciens
	Installatie door gespecialiseerde monteurs
