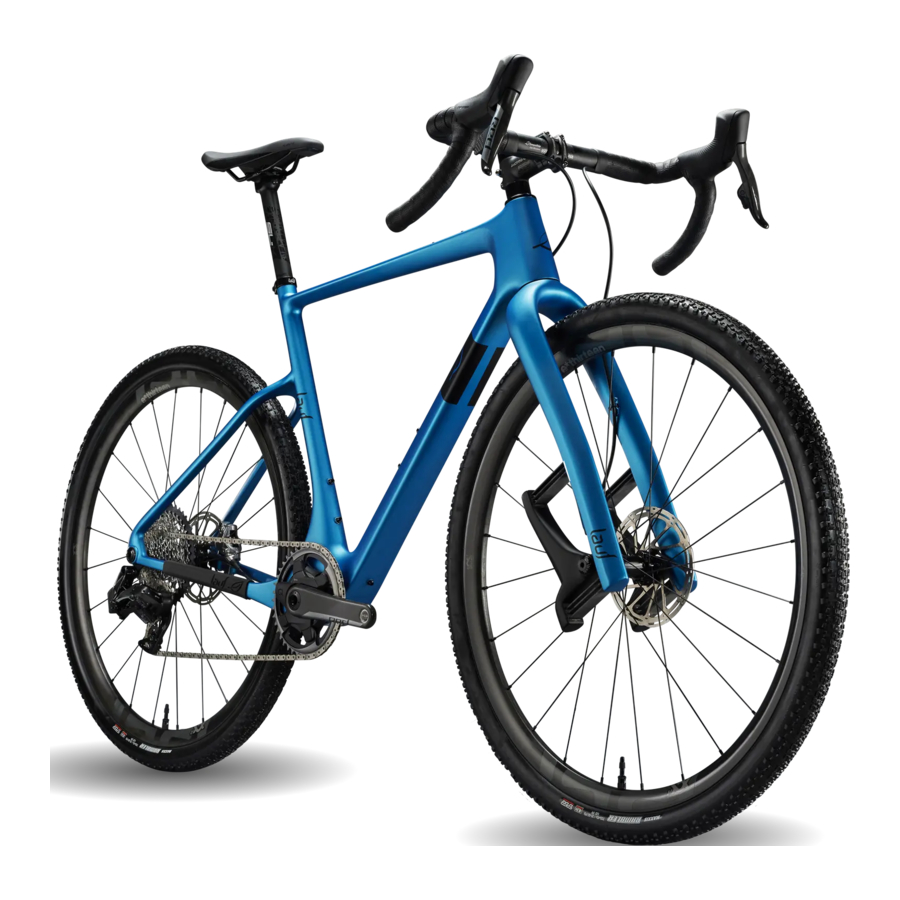

Lauf Seigla Handleiding

Introductie

LEES DEZE INSTRUCTIES ZORGVULDIG DOOR VOOR HET EERSTE GEBRUIK.

We begrijpen dat je haast hebt om te gaan rijden, maar haal even diep adem en lees eerst deze installatiegids. Een video van het montageproces kan je ook helpen!

Bekijk de QR:

Video montagehandleiding

Lauf Support-site

Vergeet niet dat het geen schande is om je fiets naar een plaatselijke fietsenwinkel te brengen voor montage en onderhoud. Als je de tools en vaardigheden hebt om het zelf uit te voeren, vind je hieronder enkele basistrucs en tips.

Aarzel niet om contact met ons op te nemen als je hulp nodig hebt bij het vinden van de juiste afstelling van de fiets. Professionele fietsmeting wordt ook ten zeerste aanbevolen voor de beste rijervaring.

KOPPEL WAARSCHUWING
Zorg er altijd voor dat je een momentsleutel gebruikt voor het aandraaien waar aangegeven met de juiste hoeveelheid koppel.
Koppelwaarden worden in elke stap vermeld.

Wat zit er in de accessoiredoos?

De accessoiredoos die bij je fiets wordt geleverd, bevat verschillende onderdelen die worden gebruikt in het montageproces.
Sommige onderdelen waren niet vereist voor de montage, maar zijn ter referentie opgenomen.

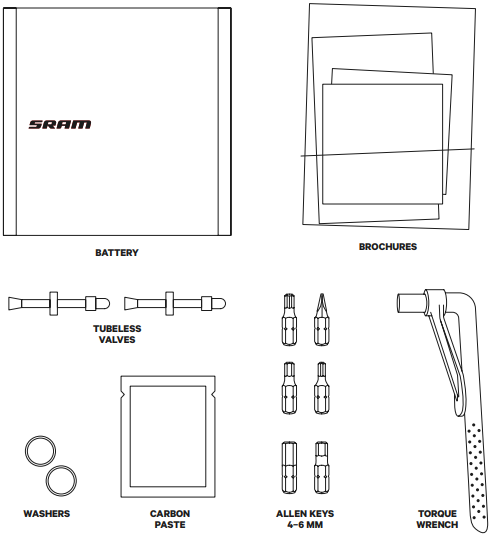

WAT ZIT ER IN DE DOOS

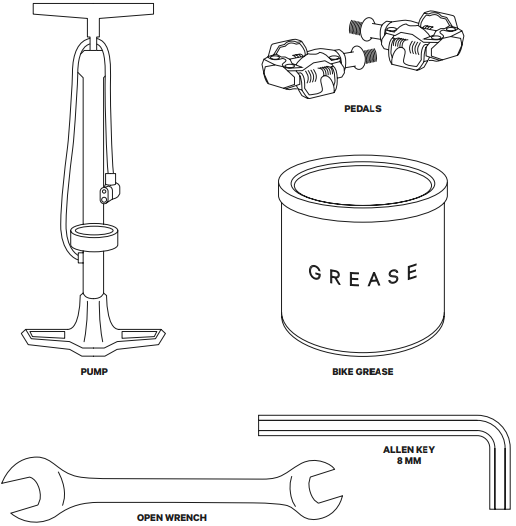

WAT ZIT ER NIET IN DE DOOS

De fietsdoos uitpakken

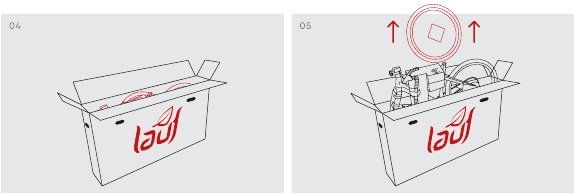

Stappen 1-5:

Stap 6:
Houd de accessoiredoos, het zadel en het wiel bij de hand.

Stap 7:
Haal de fiets met beide handen uit de doos.

Stap 8:
Je kunt de fietsdoos als montagestandaard gebruiken.

Stap 9:
Verwijder de kartonnen verpakking.

Zadelpen

De zadelhoogte

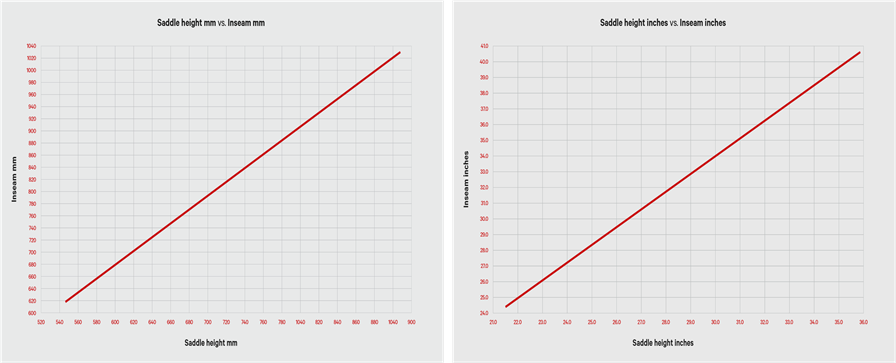

Deze tabel met zadelhoogte versus binnenbeenlengte biedt een uitstekend startpunt voor het instellen van je zadelhoogte, waardoor zowel comfort als trapefficiëntie worden verbeterd. Pas indien nodig aan je persoonlijke voorkeuren aan.

Het meten van de binnenbeenlengte is snel en eenvoudig en vereist slechts twee personen, een boek en een paar minuten.

Om te beginnen:

1. Ga met je rug tegen de muur staan en je voeten 15-20 cm (6-8 inch) uit elkaar.
2. Plaats een boek tussen je benen, met de rug omhoog, en til het op totdat het boek een fietszadel imiteert en tussen je benen is geplaatst.
3. Laat een tweede persoon de afstand meten van de bovenkant van het boek tot de vloer (cm), dit is je binnenbeenlengte.


GEBRUIK AUB.

1. Maak de zadelklem los.

2. Breng een royale hoeveelheid carbonpasta aan in de zadelbuis en op de zadelpen.

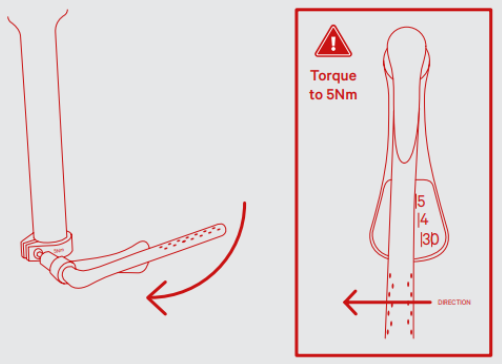

3. Stel het zadel in op de gewenste hoogte en draai het voorzichtig vast (~2Nm).

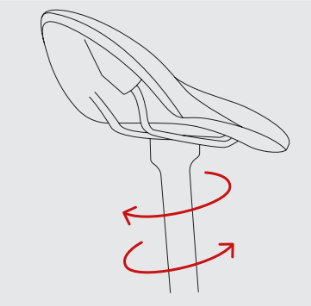

4. Draai de zitting om het contactoppervlak ruwer te maken en te voorkomen dat de zadelpen wegglijdt.

5. Stel de hoogte in en draai vast tot 5 Nm.


Stuur

GEBRUIK AUB.

1. Verwijder de schroeven.

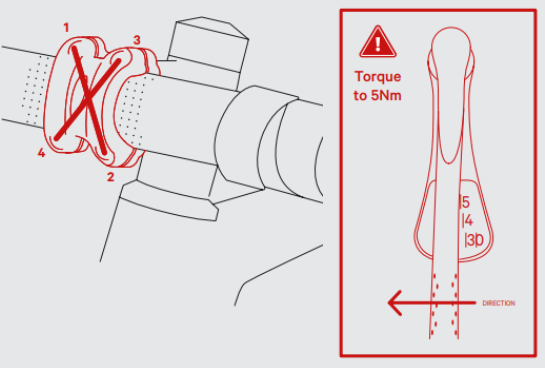

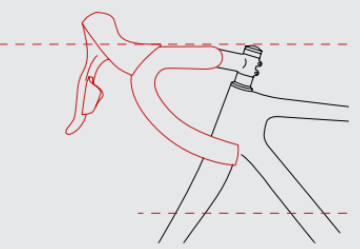

2. Een goede vuistregel is om het stuur zo uit te lijnen dat de bovenkant van het stuur evenwijdig is aan de grond.

3. Breng vet aan op de bouten voor de installatie. Draai vervolgens elke bout ¼ slag per keer vast.

4. Draai de voorplaat in een X-patroon vast om de voorplaat gelijkmatig op het stuur vast te draaien, totdat je 5 Nm voor elke bout bereikt.

5. De voorplaat mag nergens de stuurpen raken. Er moet een opening zijn tussen de boven- en onderkant van de voorplaat en de stuurpen.


Voorwiel

Zorg ervoor dat je NIET in de voorremhendel knijpt totdat het voorwiel is geïnstalleerd

GEBRUIK AUB.

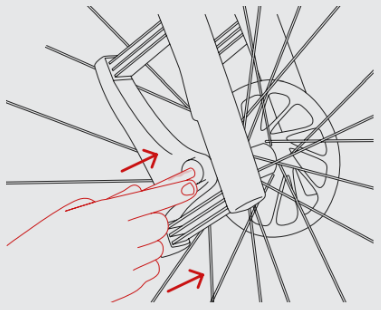

1. Verwijder de steekas voordat je het wiel installeert.

2. Plaats het wiel in de geleiders van de vorknaaf.

3. Breng licht vet aan op de steekas voordat je deze installeert.

4. Steek de steekas door de naafbevestigingen op de vork.

5. Draai de as vast met een momentsleutel tot 12 Nm. Het is cruciaal om de steekas goed vast te draaien om een goede laterale stijfheid van de vork te garanderen.


Pedalen

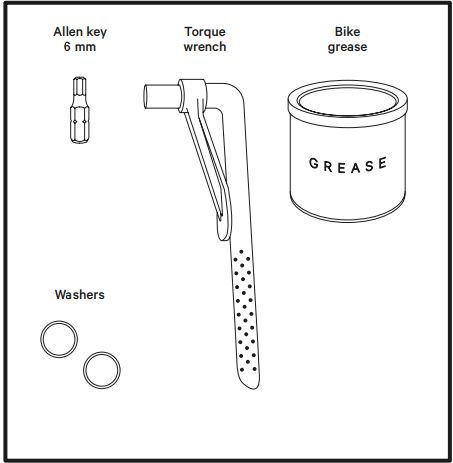

GEBRUIK AUB.

INDIEN NODIG

Afhankelijk van de gekozen pedalen. Vaak 6 mm of 8 mm zeskant/inbussleutel of een 15 mm steeksleutel / pedaalsleutel.

1. Haal de steekas eruit voordat je de wiel. Smeer de schroefdraden van de pedalen licht in voordat je ze installeert.

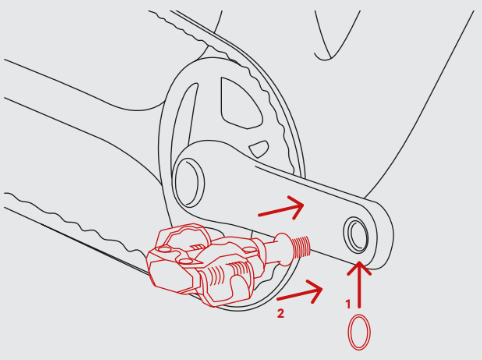

2. Installeer de meegeleverde ringen op de pedaalassen.

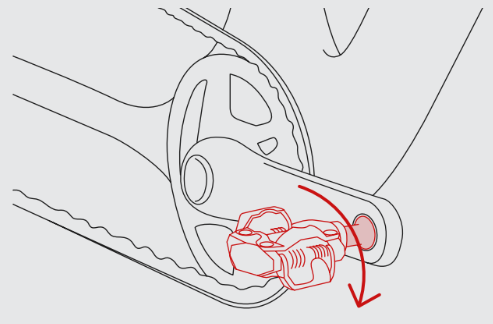

3. Draai de binnenste bevestiging met je handen totdat je een sleutel / inbussleutel nodig hebt.

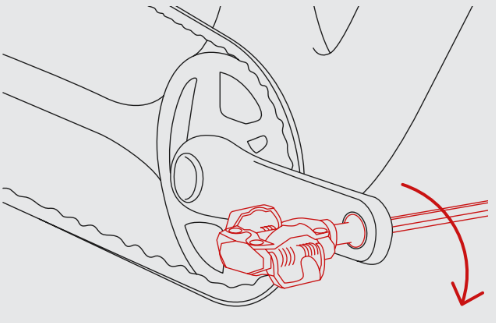

4. Draai de pedaalsleutel / inbussleutel met de klok mee om het pedaal aan de aandrijfzijde (R) vast te draaien en tegen de klok in om het pedaal aan de niet-aandrijfzijde (L) vast te draaien.

5. Volg de aanbevelingen voor het aanhaalmoment van de pedalenfabrikant.


RD-batterij

RAADPLEEG VOOR MEER INFORMATIE DE HIERONDER VERMELDE SRAM-HANDLEIDINGEN.

De versnellingen op je fiets zouden volledig afgesteld en klaar om te rijden moeten aankomen. Als er aanpassingen nodig zijn, raadpleeg dan de onderstaande twee links voor instructies over het aanpassen van het AXS-schakelen.

• SRAM AXS Gebruikers- en servicehandleiding voor XPLR & Red: Hier
• SRAM AXS Gebruikers- en servicehandleiding voor Eagle Transmission: Hier

De SRAM Welkomstgids helpt je vertrouwd te raken met de SRAM-groepset: Hier

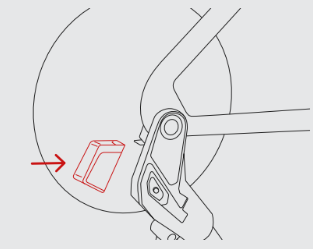

1. Verwijder het rode batterijblok van de achterderailleur.

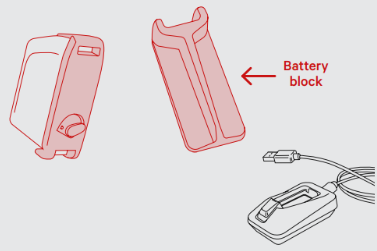

2. Plaats een volledig opgeladen AXS-batterij in de achterderailleur en sluit de batterijvergrendeling (de vergrendeling moet op zijn plaats klikken).

3. Er verschijnt een groen lampje wanneer deze correct is ingevoerd.

4. Gooi het batterijklepje en het batterijblok niet weg, omdat ze helpen voorkomen dat de batterij leegloopt tijdens transport doordat je de batterij uit de derailleur kunt verwijderen.


Banden

NODIG

1. Steek het uiteinde van de pomp op het ventiel.

2. Pomp de band op.

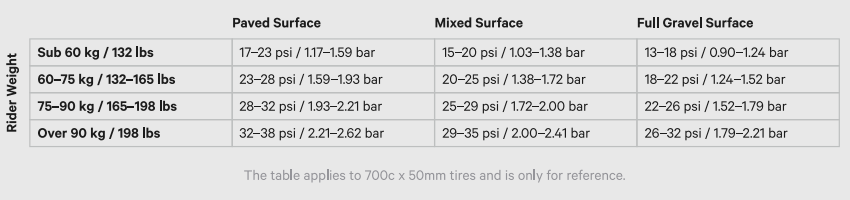

Gids voor bandenspanning

Onderhoud / Checklists

Controleer voor elke rit

• Er zit geen speling in de balhoofdset: Om te controleren op speling in de balhoofdset, vergrendel je de voorrem met één hand. Plaats met je andere hand je vingers waar de balhoofdsetcup en het frame elkaar raken. Beweeg de fiets heen en weer en kijk of je speling voelt.
  Als er speling is, draai je de twee stuurpenklembouten los met een 4 mm zeskant-/inbussleutel (verwijder ze niet). Draai vervolgens de bovenste dop vast met een 6 mm zeskant-/inbussleutel totdat er geen speling meer is (pas op dat je hem niet te strak aandraait). Zorg ervoor dat de stuurpen is uitgelijnd met het voorwiel en draai vervolgens de twee stuurpenklembouten weer vast tot 6 Nm.

• Het stuur zit stevig vast.
• De steekassen van de naaf, de pedalen en andere bouten zitten vast.
• De remmen werken goed en de remblokken zijn niet overmatig versleten.
• Kabels schuren niet tegen het frame of de vork.
• De ketting is schoon en gesmeerd.
• De bandenspanning is geschikt voor het terrein waarop je wilt rijden.
• Het frame, de banden, de velgen en de onderdelen vertonen geen tekenen van schade, slijtage of materiaalmoeheid.
• De AXS-batterij is opgeladen.

Let altijd op nieuwe geluiden of als je iets nieuws voelt, want je fiets heeft misschien wat liefde en aandacht nodig. Controleer bij een crash het frame, de vork, de zadelpen en het stuur op zichtbare scheuren en zorg ervoor dat alles goed is uitgelijnd en vastgedraaid.

Verzorging na de rit

Het onderhouden van je fiets is cruciaal voor de prestaties en levensduur. Regelmatig schoonmaken en onderhouden zorgt er niet alleen voor dat je fiets er goed uitziet, maar garandeert ook veiligheid en efficiëntie tijdens het rijden. Dit is waarom het belangrijk is om je fiets goed schoon te maken en te onderhouden:

• Prestaties: Een schone fiets werkt soepel, met onderdelen zoals de ketting, versnellingen en remmen die optimaal functioneren.
• Duurzaamheid: Regelmatig schoonmaken voorkomt corrosie en roest, waardoor de levensduur van cruciale onderdelen zoals de ketting, de aandrijflijn en het frame wordt verlengd.
• Preventie: Door je fiets schoon te maken, kun je mogelijke problemen of schade ontdekken die verborgen zijn onder modder en vuil, zoals afgebladderde of gebarsten verf, wat een teken kan zijn van schade aan het carbon.
• Veiligheid: Goed onderhouden fietsen verminderen het risico op ongelukken of mechanische defecten door ervoor te zorgen dat remmen, banden en bevestigingsmiddelen in topconditie zijn.
• Kosteneffectiviteit: Tijd investeren in onderhoud voorkomt dure reparaties of vervanging van onderdelen op de lange termijn.
• Plezier: Het rijden op een schone en goed onderhouden fiets is leuker en geeft een gevoel van voldoening, en biedt gemoedsrust op de weg of het parcours.

Om je fiets goed te onderhouden, stel je een routine schoonmaakschema op, inspecteer je hem regelmatig op tekenen van slijtage of schade en pak je problemen onmiddellijk aan. Als je niet zeker weet hoe je onderhoudstaken moet uitvoeren, overweeg dan om je fiets voor onderhoud naar een professionele monteur te brengen. Door prioriteit te geven aan goed schoonmaken en onderhouden, verleng je niet alleen de levensduur van je fiets, maar verbeter je ook je rijervaring.

Meer

Gewichtslimiet

Het maximaal toegestane gewicht van berijder + fiets + bagage is 120 kg.

Bikepacking

Op avontuur gaan? Als je besluit om frametassen, zadeltassen of andere tassen te gebruiken die aan de fiets worden vastgemaakt, zorg er dan voor dat je het frame/de vork/de zadelpen/het stuur beschermt met een framebeschermer of gewoon met een verpakkingstape. Zorg ervoor dat je alle plekken bedekt waar de tassen de fiets kunnen raken.

Over onze fietsen
Lees meer over onze fietsen op onze website: laufcycles.com

Referenties

• eTap AXS | SRAM
• Eagle Transmission Welcome Guide | SRAM
• Lauf Cycles - gravel bikes, mountain bikes and road bikes

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Lauf Seigla Handleiding

Beschikbare talen
