BGS technic 9324 Handleiding

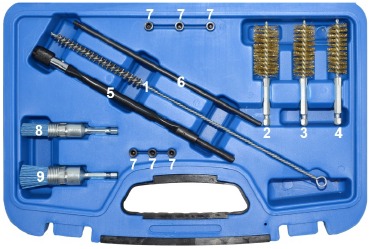

OVERZICHT

1. Borstel voor injector nozzle poort
2. Borstel voor injector schacht Ø24 mm
3. Borstel voor injector schacht Ø20 mm
4. Borstel voor injector schacht Ø18 mm
5. Snelspanhouder, flexibel, lengte 224 mm
6. Montagestaaf voor de afdichtpluggen (7)
7. Afdichtpluggen voor de injector nozzle poort (6x)
8. Borstel voor injector zitting oppervlak, Ø19.5x15.5 mm
9. Borstel voor injector zitting oppervlak, Ø17.5x20.5 mm

INTRODUCTIE

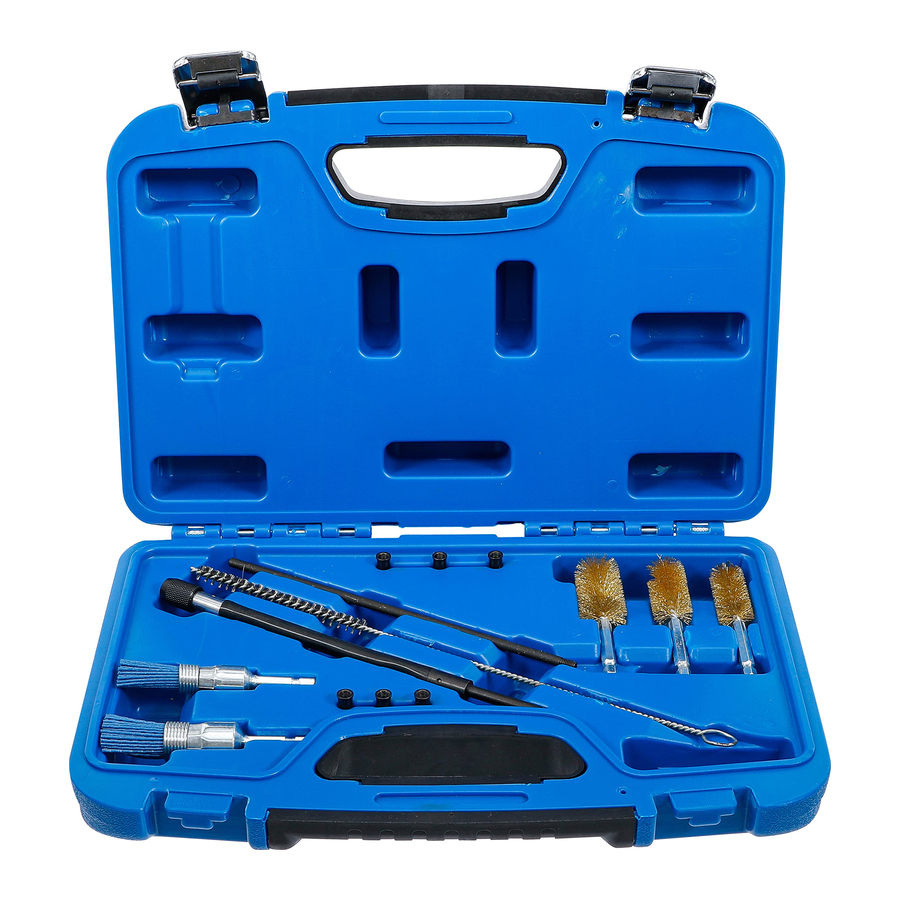

Deze gereedschapsset behoort tot een speciaal assortiment gereedschappen voor dieselmotoren en biedt alles voor een efficiënte reiniging van de injectorpoorten, schachten en zittingoppervlakken voordat nieuwe injectoren worden gemonteerd. Het is geschikt voor een breed scala aan voertuigen en helpt lekken te voorkomen die worden veroorzaakt door slecht geplaatste injectoren. De gereedschapsset bevat drie messinggeplateerde staaldraadborstels voor het verwijderen van koolstofafzettingen op de injectorwandwanden, evenals twee nylonborstels om de injectorzittingoppervlakken te reinigen. De nylonborstels zorgen voor een glad, uniform injectorzittingoppervlak, wat vooral belangrijk is voor het aluminium afdichtingsoppervlak.

VOORZORGSMAATREGELEN

• Raadpleeg altijd de documentatie van de voertuigfabrikant om de juiste procedure te bepalen bij het verwijderen van de injector.
• Draag oogbescherming bij het uitvoeren van het reinigingsproces.
• Let er bij het gebruik van de reinigingsborstels (2, 3 of 4) op dat het eindgedeelte niet vast komt te zitten in de afdichtpluggen voor de openingen (7).
• Houd de gereedschappen en de gereedschapskist altijd in een schone staat om de prestaties en veiligheid te waarborgen. Remreiniger of een vergelijkbaar oplosmiddel kan worden gebruikt om de borstels schoon te maken.

GEBRUIK

Reinig, voordat u de huidige injectoren verwijdert, het gebied rond elke injector grondig.

1. Trek de injector eruit.
2. Verwijder de koperen afdichtring (A) van de basis van de injector schacht (C); we raden aan om hiervoor een extractor voor diesel injector afdichtingen te gebruiken, bijvoorbeeld BGS 62630 of 62630-1.
3. De injector nozzle poort (B) is afgedicht aan de basis van de injector schacht (C). Schroef hiervoor een afdichtplug (7) op de montagestaaf (6) en steek een afdichtplug (7) in elke injector nozzle poort. De afdichtpluggen zijn zo gedimensioneerd dat ze in de meeste injector nozzle poorten passen.

Let op: Vergelijk, voordat u de afdichtplug plaatst, de diameter van de afdichtplug met de diameter van de injectorboringen of injectoren. Als de diameter te klein is, kan de afdichtplug in de verbrandingskamer vallen.

4. Verwijder de montagestaaf (6) door deze tegen de klok in te draaien en laat de afdichtplug (7) in zijn positie.
5. Selecteer een borstel met de juiste maat (2, 3 of 4) en bevestig deze aan de snelspanhouder (5).
6. Let er bij het selecteren van de borstelmaat op dat de injector schachten conisch zijn en smaller worden naar het zittingoppervlak (D).
7. Steek de snelspanhouder (5) in een accuboormachine en reinig de injector schachtwanden (C). Ga tijdens het werk voorzichtig te werk en zorg ervoor dat alle koolstof- en vuilresten worden verwijderd. Let er bij het gebruik van de reinigingsborstels op dat het uiteinde van de borstel niet vast komt te zitten in de afdichtplug (7).
8. Houd na het reinigen de afdichtplug (7) op zijn plaats met behulp van de montagestaaf (6) en zuig de injector schacht schoon.
9. Selecteer een reinigingsborstel voor het zittingoppervlak met de juiste maat (8 of 9) en bevestig deze aan de snelspanhouder (5).
10. Druk de stalen spiraal die op de borstelharen is gemonteerd tot ca. 5 mm voor het einde van de borstelharen naar beneden. Het doel van de stalen spiraal is om de borstelharen gebundeld en recht te houden.
11. Als de borstelharen versleten zijn, plaatst u de stalen spiraal verder omhoog, zodat de stalen spiraal zich 5 mm voor het borsteleindstuk bevindt.

12. Reinig met de borstel (8 of 9) het injectorzitting oppervlak (D).
13. Houd de afdichtpluggen op hun plaats en zuig de injector schacht opnieuw schoon.
14. Schroef de montagestaaf (6) in de afdichtplug (7) en trek de afdichtplug eruit.
15. De laatste stap is het reinigen van de injector nozzle poort (B).
16. Breng een kleine hoeveelheid vet aan op het onderste uiteinde van de draadborstel (1). Door het vet aan te brengen, worden vuil en verbrandingsresten vastgehouden en transporteert de linksom draaiende beweging deze afzettingen omhoog en verwijdert ze uit de verbrandingskamer.
17. Steek de draadborstel voorzichtig in de nozzle opening en reinig deze door de draadborstel meerdere keren linksom te draaien.
18. Blijf bij het verwijderen van de borstel (1) de draadborstel linksom draaien.
19. Vergeet niet om een nieuwe koperen afdichting te plaatsen voordat u de nieuwe injectoren monteert.

Voor het reinigen

Na het reinigen

VEILIGHEIDSINSTRUCTIES

• Gebruik het gereedschap niet als er onderdelen ontbreken of beschadigd zijn.
• Gebruik het gereedschap alleen voor het beoogde doel.
• Plaats de gereedschappen nooit op de voertuigaccu. Gevaar voor kortsluiting.
• Voorzichtigheid bij het werken aan draaiende motoren. Losse kleding, gereedschappen en andere voorwerpen kunnen vast komen te zitten in draaiende delen en ernstig letsel veroorzaken.
• Houd kinderen en andere onbevoegden uit de buurt van de werkplek.
• Laat kinderen niet met het gereedschap of de verpakking spelen.
• Wees voorzichtig bij het werken aan hete motoren vanwege het risico op brandwonden!
• Als u de contactsleutel verwijdert voordat u reparaties uitvoert, kunt u voorkomen dat de motor per ongeluk wordt gestart en motorschade veroorzaakt.
• Deze instructies dienen als korte informatie en vervangen nooit de werkplaatshandleiding. Raadpleeg altijd technische specificaties zoals aanhaalmomenten, instructies voor demontage en montage uit de voertuigspecifieke service documentatie.
