Beam 7R Handleiding

Let op en installatie

Onderhoud

• Ontkoppel van het elektriciteitsnet voordat u met onderhoudswerkzaamheden begint.
• De lampen moeten droog worden gehouden om te voorkomen dat ze in een natte omgeving werken.
• Intermitterend gebruik zou de levensduur van de lamp effectief verlengen.
• Om een goede ventilatie en lichteffecten te verkrijgen, aandacht te besteden aan regelmatige reiniging van ventilator, ventilatornetwerk en lens.
• Gebruik geen alcohol en andere organische oplosmiddelen om de behuizing schoon te maken, om letsel te voorkomen.

Let op

• Deze verlichtingsarmatuur is uitsluitend bedoeld voor professioneel gebruik.
• Zorg ervoor dat de stroombron een goede aardverbinding heeft voordat u de lamp gebruikt.
• Plaats dit product niet op een plaats die gemakkelijk los kan raken of trillen.
• Als de lamp tijdens het gebruik abnormaal is, stop dan tijdig met het gebruik van de lamp.
• Om de levensduur van het product te garanderen, mag het product niet op een vochtige of lekkende plaats worden geplaatst en mag de temperatuur niet hoger zijn dan 60 graden boven het milieuwerk.
• Wanneer de lamp wordt gebruikt, mag de verandering van de voedingsspanning niet meer dan ±10% bedragen, de spanning is te hoog, wat de levensduur van de lamp zal verkorten, en als de spanning te laag is, zal dit de lichtkleur van de lamp beïnvloeden.
• Na een stroomstoring duurt het 20 minuten voordat de lamp volledig is afgekoeld voordat deze weer kan worden ingeschakeld.
• De draaiende en plakkende accessoires van de lamp moeten regelmatig worden gecontroleerd, losgemaakt, geschud en tijdig worden versterkt om ongelukken te voorkomen.
• Lees deze opmerking zorgvuldig door om een normaal gebruik van het product te garanderen.

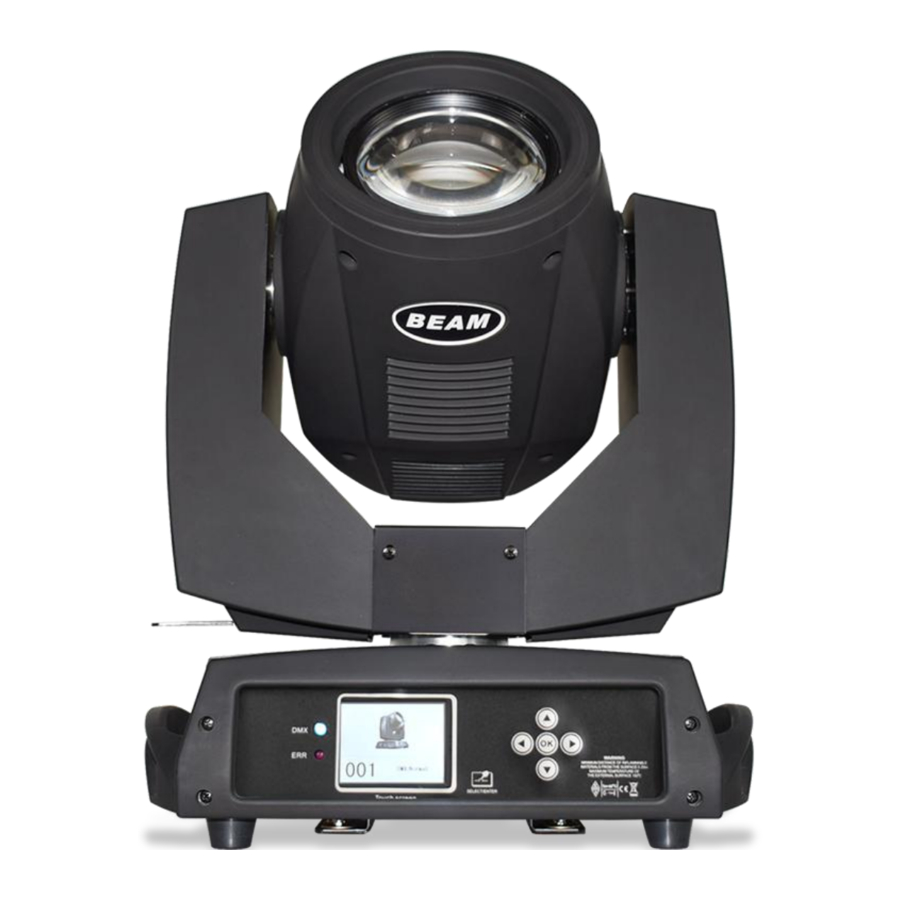

Productpresentatie

• Lichtbronvermogen: 260W;
• Voeding: AC 200V~240V/50~60Hz;
• Kleurenwiel: elk kleurenwiel bestaat uit 13 kleurslices + wit licht;
• Gobowiel: 18 gobo's;
• 540° panbeweging, 270° tiltbeweging.
• Intelligente thermische beveiliging;
• Besturingsmodus: DMX512/master-slave/Auto-run;
• IP20-beschermingsklassen.

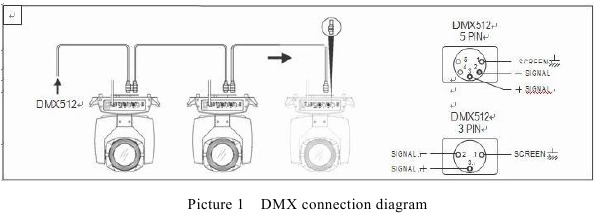

DMX-aansluiting

Zie figuur 1.
De armatuur is uitgerust met zowel 3-pins als 5-pins XLR-sockets voor DMX-ingang en -uitgang. Gebruik de twisted pair-signaallijn die speciaal is afgeschermd voor DMX 512. De signaallijn is over het algemeen verbonden op een afstand van 150 m. Wanneer het langeafstandssignaal wordt verzonden, moet de DMX512-signaalversterker worden toegevoegd.
Gebruik een afgeschermde twisted pair-signaallijn om de DMX-uitgang van de controller aan te sluiten op de DMX-ingang van het eerste apparaat, en sluit aan van de DMX-uitgang van het eerste apparaat op de DMX-ingang van het tweede apparaat, door de gelijkheid van het redeneren, totdat alle lampen en lantaarns zijn aangesloten, installeer vervolgens een eindstekker op de laatste verbindingslamp uitgang 3-aderige Jack van elke link. (Las een 4/1 W,120 Ω weerstand tussen de 2 en 3 pinnen.)

Belangrijke tip: de lijn mag geen contact maken met elkaar of met de metalen behuizing.

• De methode voor het berekenen van de initiële adrescode van de armatuur:
  De beginadrescode van de huidige lamp is gelijk aan (de beginadrescode van de vorige lamp)+(aantal kanalen van de lamp) waarin staat:
  1. de beginadrescodewaarde van de eerste lamp is A001.
  2. Het aantal basiskanalen voor de controller moet groter zijn dan of gelijk zijn aan het totale aantal kanalen dat in de armatuur wordt gebruikt.
  3. Opmerking: bij gebruik van een controller moet elke lamp zijn eigen startadrescode hebben, als de eerste lamp initiële adrescode is ingesteld op A001, het lamppadnummer van 16; Stel vervolgens de startadrescode voor de tweede lamp in op A017; de startadrescode voor de derde lamp is ingesteld op A033; enzovoort. (deze installatie moet ook worden bepaald door verschillende controleposten)

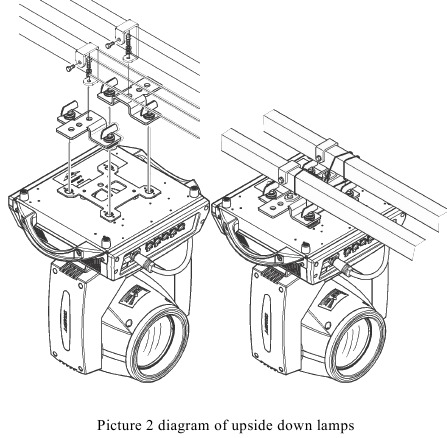

Installatie van armaturen

Lampen kunnen horizontaal, schuin en ondersteboven worden geplaatst. Let altijd op de installatiemethode bij het schuin en ondersteboven hangen.
Zoals weergegeven in figuur 2, om de veiligheid te waarborgen, moet u, voordat u de lampen plaatst, de stabiliteit van de installatieplaats waarborgen. Bij de installatie ondersteboven moet u ervoor zorgen dat de lamp het steunframe niet laat vallen. Voorkom dat de lampen vallen en glijden, gebruik een veiligheidstouw door het steunframe en de lamphandgreep.
Het is voetgangers verboden om tijdens de installatie en inbedrijfstelling onder de lamp door te lopen, controleer het veiligheidstouw regelmatig op slijtage, haakschroeven zijn niet los.
Wij aanvaarden geen enkele verantwoordelijkheid voor alle gevolgen die voortvloeien uit het vallen van de lamp als gevolg van de onstabiele installatie van de ophanging.

BEDIENINGSPANEEL

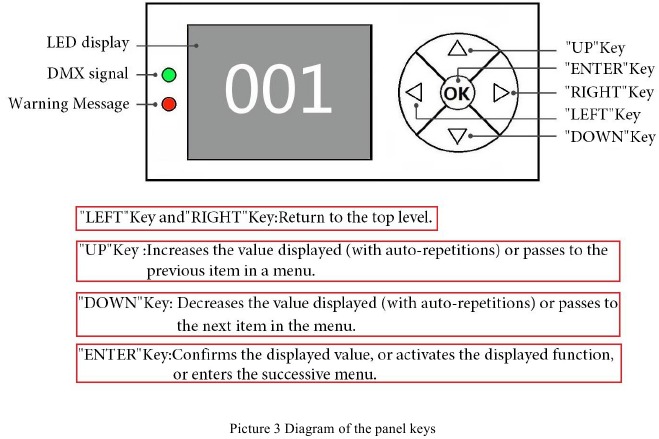

Knopbeschrijving

Zie figuur 3.

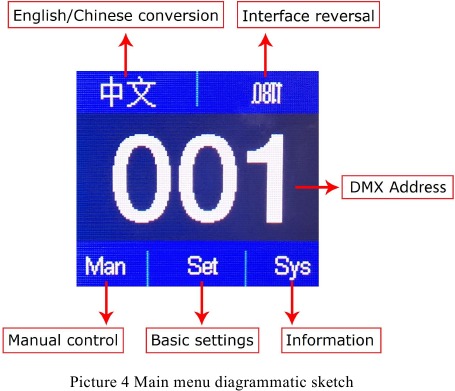

Menubeschrijving

Zie figuur 4.

Handmatig

Deze interface wordt gebruikt om de huidige lampen te bedienen, en tegelijkertijd de masterstatus te verkrijgen (geen DMX-signaal ontvangen, DMX-signaal naar slave sturen via de bus. Het handmatige menu toont de 16 of 20 kanalen volgens de standaard 16 of uitgebreide 20 kanaalinstelling in het instellingenmenu.

Instelling

Systeem

KANALENFUNCTIE

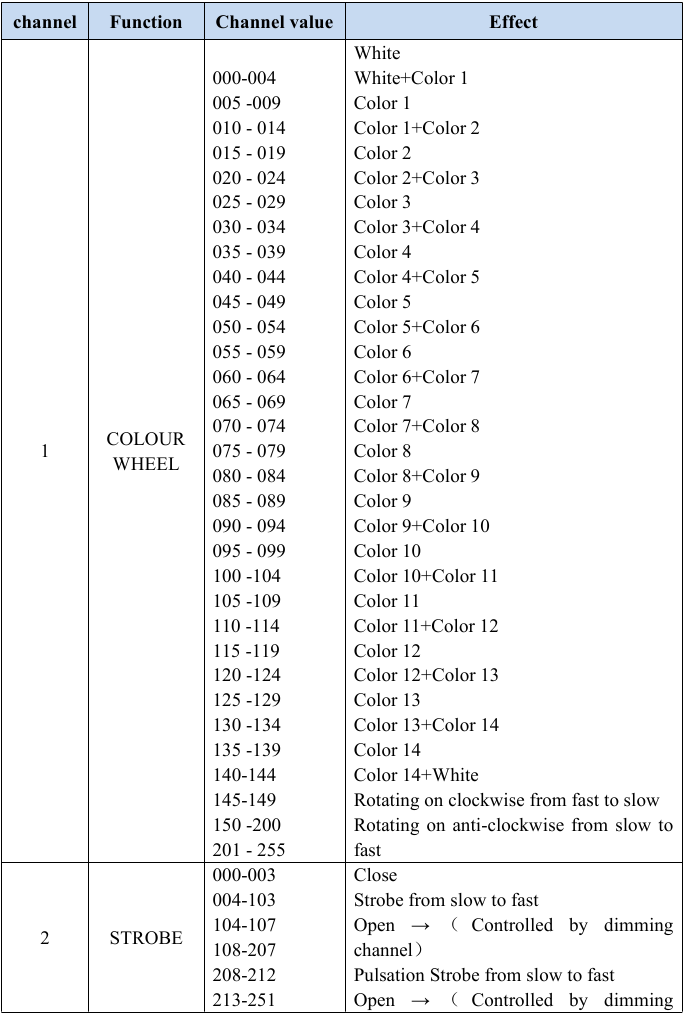

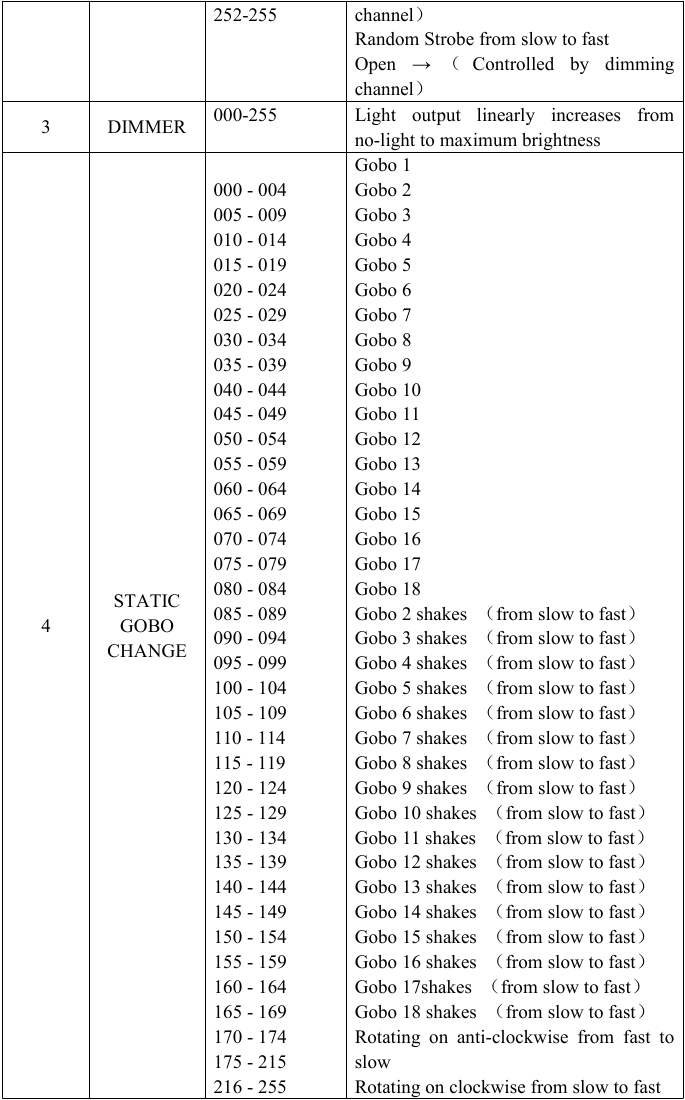

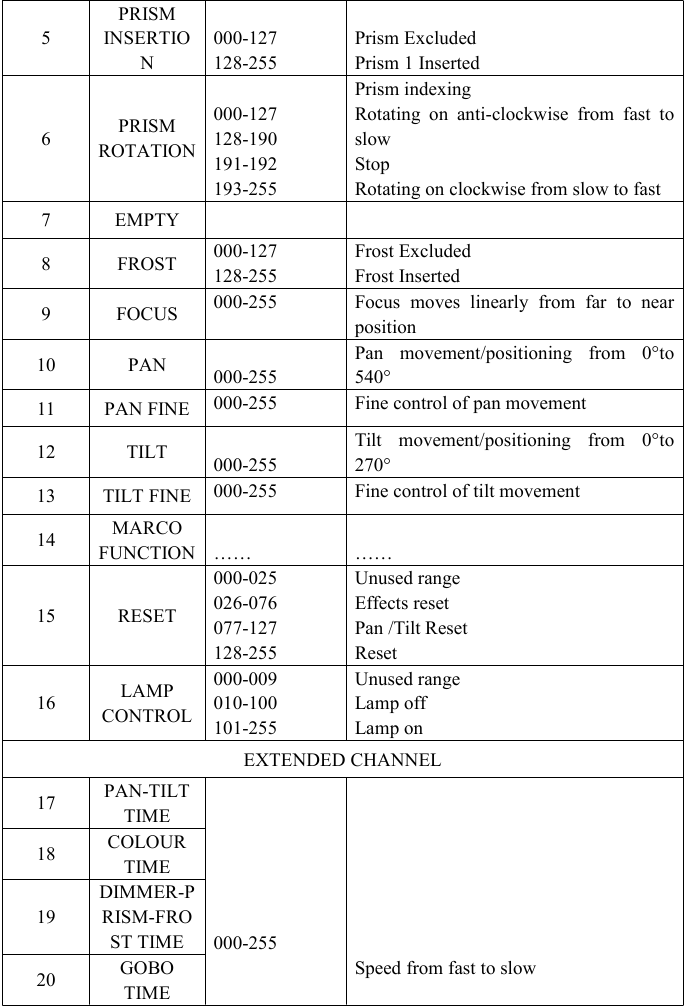

Kanalenlijst

Gedetailleerde numerieke gegevens:

PROBLEEMOPLOSSING

Het wordt aanbevolen om enkele oplossingen te gebruiken voor normale problemen. Eventuele onontwarbare problemen moeten altijd worden behandeld door een professioneel persoon. Koppel de stroomtoevoer los voordat u de lamp onderhoudt.

1. LAMP UIT

   • Controleer of de juiste spanning is geïnstalleerd
   • Controleer of de voeding het einde van de levensduur bereikt en kan exploderen, vervang deze door een voeding met dezelfde beschrijving.
   • Controleer of de voeding voldoende is.
   • Controleer of de DMX 512-controller de "inschakel" (turn on) opdracht doorgeeft.

2. De unit kan de besturingsopdracht niet accepteren

   • Controleer of de startcodeadres en de functieoptie correct zijn.
   • Controleer of de communicatiebesturingskabel goed is aangesloten of dat de kabel te lang is of onderbroken wordt.
   • Controleer of het besturingssysteem niet geldig is, controleer of de signaalversterker van de ketenverbinding geldig is.
   • Controleer of de communicatiekabel te lang is of dat de andere apparatuur onderling geconjugeerd is.
   • Orden de draad goed, verkort de signaalkabel en plaats de hoogspanningskabel en de laagspanningskabel afzonderlijk.
   • Voeg de signaalversterkingsisolator toe.
   • Signaalkabel gebruikt de uitstekende screening doublet.
   • Het einde van het lichtuiteinde en de eindweerstand (120OHM).

3. Het licht kan niet bewegen

   • Controleer of de voeding geschikt is voor de lichtspanningsgegevens.
   • Controleer of de lamp vervormd is, of de interne onderdelen kapot zijn, nat zijn geworden, enz., wat kan leiden tot los contact.
   • Controleer of de interne geleidingsdraad en de connector los zitten.
   • Controleer of de elektrische onderdelen (zoals de transformator, printplaat, controller) kortgesloten zijn of doorgebrand zijn.

4. De pan&tilt kon niet normaal werken tijdens het werken

   • Controleer volgens de bovenstaande stappen.
   • Controleer of de riem van de X/Y gebroken is.
   • Controleer of de X/Y-richtinggegevens naar de ontvanger beschadigd zijn.
   • Re-projector reset.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Beam 7R Handleiding
