Jones H-Bar Handleiding
INSPECTEER UW PRODUCT REGELMATIG
Installatie, pasvorm, inspectie
Het stuur, het onderdeel dat u met uw handen vasthoudt tijdens het fietsen, is primair verantwoordelijk voor uw vermogen om de fiets te besturen en te controleren. Daarnaast werkt het stuur samen met het zadel om uw houding op de fiets te bepalen, wat het fietsen comfortabeler en efficiënter maakt. Het stuur is met de fiets verbonden door de stuurpen. In dit gedeelte wordt uitgelegd hoe u uw stuur en stuurpen installeert, aanpast en inspecteert.
De Jones H-Bar is niet ontworpen of bedoeld om te worden gebruikt met barends en dit kan gevaarlijk zijn.
Zoals met alles wat mechanisch is, heeft elk onderdeel van een fiets een beperkte levensduur als gevolg van slijtage, stress en vermoeidheid. Vermoeidheid verwijst naar een lage stresskracht die, wanneer deze over een groot aantal cycli wordt herhaald, ervoor kan zorgen dat een materiaal faalt of breekt.
De lengte van de levensduur van een onderdeel varieert afhankelijk van het ontwerp, de materialen, het gebruik en het onderhoud. Hoewel lichtere onderdelen in sommige gevallen een langere levensduur kunnen hebben dan zwaardere, moet worden verwacht dat lichtgewicht, hoogwaardige onderdelen betere zorg en frequentere inspecties vereisen.
Inspecteer uw stuur regelmatig op tekenen van vermoeidheidsspanning: deuken, scheuren, krassen, vervorming of verkleuring. Grote krachten kunnen de vermoeidheid van een materiaal versnellen. Een crash kan bijvoorbeeld veel extra stress op uw fiets veroorzaken. Net als bij dit voorbeeld, verhogen springen met uw fiets, het uitvoeren van fietstrucs, zwaar off-road rijden, downhill rijden of abnormaal fietsen ook de stress op elk onderdeel van uw fiets. Als u ervoor kiest om met uw fiets te springen, deze te gebruiken voor stunts, of deze te gebruiken in een zware off-road of downhill-omgeving, of erop te rijden na een crash, inspecteer dan zorgvuldig uw stuur op tekenen van vermoeidheid voor en na elke rit.
Als u niet zeker bent van de veiligheid van uw Jones H-Bar-stuur, rijd dan niet op de fiets; breng de fiets naar uw dealer voor aanpassingen. Zelfs als u regelmatige inspecties uitvoert, moet u zich ervan bewust zijn dat als u de limiet van de sterkte van een bepaald onderdeel overschrijdt, dit zal falen.
Eén keer per maand
Zorg ervoor dat de stuurpen in lijn staat met het voorwiel. Test de stuurpenverbinding met de vork door te proberen het stuur van links naar rechts te draaien terwijl het voorwiel tussen uw knieën is vergrendeld...
Test de veiligheid van het stuur door te proberen het in de stuurpen te draaien (hieronder). Zorg ervoor dat er geen rem- of versnellingskabels worden uitgerekt of bekneld bij het draaien van het stuur.
Controleer of alle bouten goed vastzitten. De juiste strakheid varieert afhankelijk van het type stuurpen op uw fiets. Raadpleeg de handleiding van uw stuurpen voor deze specificaties. Raadpleeg uw dealer als u niet zeker weet hoe u deze bouten moet aandraaien.
Een onjuist afgesteld of aangedraaid stuur of stuurpen kan ertoe leiden dat u de controle verliest en valt. Zorg ervoor dat de stuurpen en het stuur correct zijn geplaatst en aangedraaid voordat u op de fiets gaat rijden.
Opmerking: De H-Bar is het beste wanneer deze wordt gebruikt op een Jones-fiets!
GEDETAILLEERDE INSTALLATIE-INSTRUCTIES

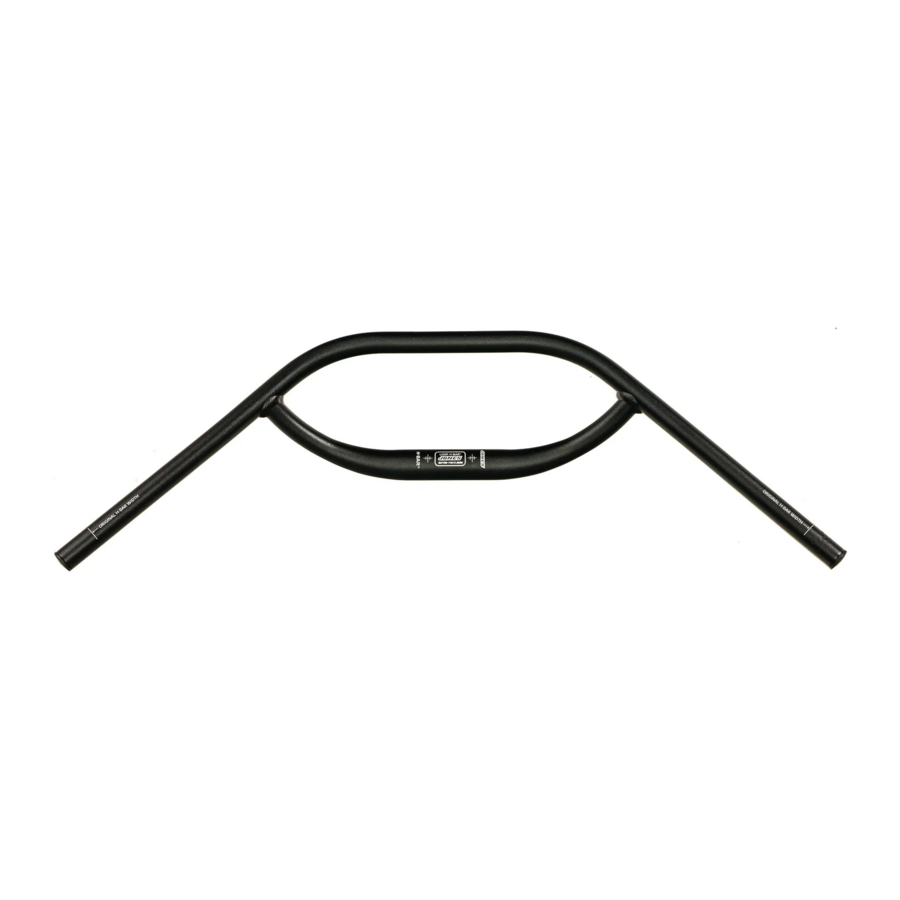

Hierboven: Jones SG 2.5 Aluminium Loop H-Bar (boven), Jones Aluminium Loop H-Bar (onder)
Beide zijn uitgerust met Jones Kraton H-Grips en H-Bar tape.

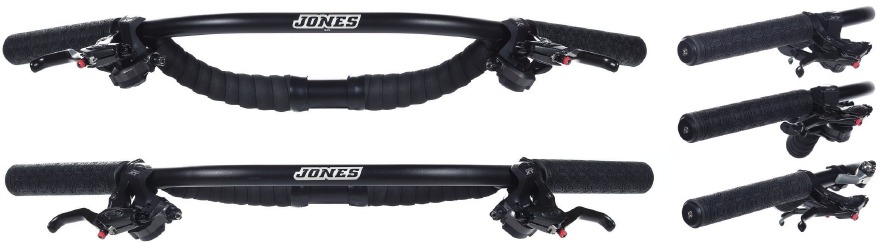

Rechtsboven: (boven) Loop H-Bar met trigger shifters en Kraton H-Grips, 2.5 SG Loop H-Bar met dezelfde bediening (midden), Loop H-Bar met Paul Thumbies en Kraton H-Grips (onder). Opmerking: de handvatten vullen het hele gripgebied.
Deze instructies zijn geschreven voor een ervaren monteur. Als u niet zeker bent van uw vermogen om dit stuur correct te installeren, of als u niet over het juiste gereedschap beschikt voor de installatie van het stuur, laat het stuur dan installeren door uw Jones H-Bar-dealer.
Voordat u begint
Om het volledige scala aan handposities te krijgen, is het cruciaal om de juiste lengte handvat voor uw H-Bar te gebruiken. 660 mm H-Bars vereisen handvatten die ongeveer 165 mm lang zijn, en 710 mm H-Bars vereisen handvatten die ongeveer 205 mm lang zijn. De Jones H-Grips zijn verkrijgbaar in precies de juiste lengte om op uw H-Bar te passen, en dat is wat we aanbevelen!
De Jones H-Bar werkt het beste als het belangrijkste gripgebied ongeveer dezelfde hoogte heeft als het zadel en ver genoeg naar achteren richting het zadel om u in staat te stellen zeer rechtop te zitten wanneer u het achterste deel van het gripgebied vasthoudt, zodat u ook gemakkelijk toegang hebt tot de voorste posities. Om dit te bereiken, heeft u mogelijk een aanzienlijk kortere en/of hogere stuurpen nodig. Net als bij elke nieuwe installatie van een stuur of stuurpen, heeft u mogelijk ook langere kabels, behuizingen en/of hydraulische leidingen nodig om de nieuwe positie en breedte van de H-Bar te kunnen accommoderen.
Een bestaand product vervangen
Om de oude handvatten te verwijderen
- Til de rand van een handvat op met een dunne platte schroevendraaier of een soortgelijk gereedschap.
- Spuit wat alcohol of water onder het handvat.
- Verwijder de schroevendraaier.
- Draai het handvat heen en weer, terwijl u het naar het uiteinde van het stuur trekt, totdat het handvat van het stuur glijdt.
Verwijder de bedieningselementen
Noteer, voordat u ze verwijdert, de volgorde van de remhendels en schakelbedieningen op het stuur en ook het pad van de kabels.
- Gebruik een inbussleutel (meestal 5 mm of kleiner) om de klembouten op de bedieningselementen los te draaien.
- Schuif de hendels van het stuur.
Verwijder het oude stuur
- Draai de stuurpenklembouten los en verwijder ze.
- Verwijder het stuur van de stuurpen.
Installeer het nieuwe stuur
- Breng een kleine hoeveelheid vet aan op de schroefdraad en de lageroppervlakken van de klembouten.
- Centreer de Jones H-Bar in de stuurpen.

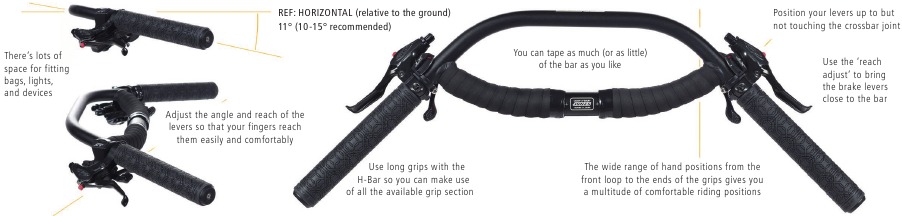

De hoek van het stuur moet naar achteren wijzen, richting de berijder. De H-Bar is ontworpen om in de rechtopstaande positie te worden gebruikt met de verhoging (13 mm voor standaard H-Bars, 63,5 mm voor 2.5 H-Bars
- Installeer de stuurpenklembouten. Kantel het gripgedeelte van het stuur 10-15° naar beneden (zie de volgende pagina) en draai de bouten geleidelijk aan tot de door de fabrikant aanbevolen aanhaalmoment. Zorg ervoor dat de openingen aan de boven- en onderkant van de stuurpenplaat gelijk zijn.
- Zet de fiets op de grond, spreid uw benen over de bovenbuis en lijn de stuurpen uit met het voorwiel. Draai alle stuurpenbouten vast volgens de aanhaalmomentspecificaties van de stuurpenfabrikant.
Installeer de bedieningselementen en handvatten

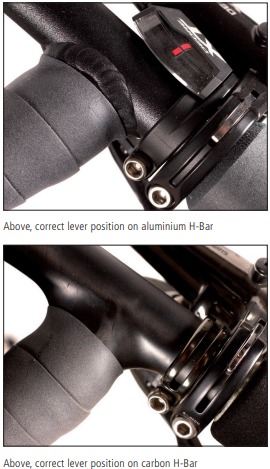

- Schuif de rechterbedieningselementen op de rechterkant van de H-Bar, waarbij u dezelfde volgorde aanhoudt als op het oude stuur. Duw de binnenste bedieningsklem helemaal tot aan de las, maar niet op de las (of de taps toelopende kant van het carbon stuur)
![]()
De H-Bar is ontworpen en getest om de bedieningselementen net achter de kruisbalkverbinding te plaatsen. Het rijden met de H-Bar met de bedieningselementen verder naar achteren, zodat de belangrijkste handpositie zich aan het einde van het gripgebied bevindt, belast het stuur meer en wordt niet aanbevolen. De positie aan het einde van de handvatten is bedoeld voor rechtopstaand rijden, en de agressieve, op downhill gerichte positie bevindt zich verder naar voren op het gripgebied.
Als de kabels te kort zijn om de hendels erop te krijgen, kan het helpen om het stuur eerst te draaien. Soms kan het nodig zijn om het stuur uit de stuurpen te verwijderen om voldoende kabelspeling te krijgen.
- Pas met behulp van de instructies van de fabrikant de remhendelbereik aan om de hendel dichter bij het stuur te plaatsen dan u normaal zou doen om een gemakkelijkere toegang te krijgen vanuit de nieuwe handpositie op de H-Bar.
- Volg dezelfde procedure als hierboven om de linkerbedieningselementen op de linkerkant van het stuur te schuiven en draai de schakel- en remhendelklemmen voldoende vast om ze tijdens het rijden op hun plaats te houden, maar houd ze los genoeg om te bewegen in geval van een impact om uw hendels en H-Bar te beschermen.
Opmerking: Zodra het stuur is geïnstalleerd, moet u ervoor zorgen dat de rem- en schakelkabels en behuizingen het mogelijk maken om het stuur 90° naar rechts en links te draaien zonder aan de kabels te trekken. Vervang kabels, behuizingen en/of hydraulische leidingen indien nodig. Door de kabels en behuizingen langer te laten, wordt het ook gemakkelijker om een tas onder het stuur te bevestigen. - Schuif de handvatten op het stuur volgens de instructies van de fabrikant en zorg ervoor dat het handvat het hele gripgebied vult, zoals afgebeeld.
Opmerking: Zorg ervoor dat het handvat het hele stuur tot aan het einde bedekt. Het 660 stuur heeft handvatten nodig die ongeveer 165 mm lang zijn, terwijl het 710 stuur handvatten nodig heeft die ongeveer 205 mm lang zijn. - Wikkel de achterste kruisbalk in met stuurlint (zie bovenste afbeelding).
- Wikkel desgewenst de voorkant van de Loop H-Bar in met stuurlint, zoals afgebeeld (ook bovenste afbeelding), en laat ongeveer 100 mm open in het midden voor de montage van een lamp en/of computer.
- Inspecteer de montage zoals beschreven in Inspecteer uw product regelmatig.
Opmerking: Jones H-Bars zijn verkrijgbaar in twee breedtes. Als u de bredere 710 mm-versie heeft, kunt u de uiteinden afsnijden tot de "Original H-Bar Width"-lijn om een 660 mm H-Bar te maken – elke andere wijziging aan de H-Bar maakt de garantie ongeldig.
Om garantie- of crashvervangingsclaims te vergemakkelijken, registreer uw H-Bar door het registratieformulier in te vullen op www.jonesbikes.com/support.
Als u de informatie in deze handleiding niet begrijpt, of als u een vraag heeft over uw Jones HBar-stuur die niet in deze handleiding wordt behandeld, raadpleeg dan uw Jones Bikes-dealer. Als u een vraag of probleem heeft dat uw Jones Bikes-dealer niet kan oplossen, neem dan contact met ons op.
Jones Bikes | Oregon | USA
Website: www.jonesbikes.com
Ga voor contactinformatie naar: www.jonesbikes.com/contact/
Ga voor meer Jones technische informatie naar: www.jonesbikes.com/support
