Kubota Z122R Handleiding

Kubota Z122R

VEILIGHEID VOOROP

Het volgende veiligheidswaarschuwingssymbool en de bijbehorende aanduiding worden in deze handleiding gebruikt op plaatsen waar bijzondere aandacht vereist is om uw veiligheid op het werk te waarborgen en schade aan het product te voorkomen. Neem de instructies in deze waarschuwingen in acht waar aangegeven.

gevaar Geeft een direct gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.
waarschuwing Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.
voorzichtigheid Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, licht of matig letsel tot gevolg kan hebben.
belangrijke informatie Geeft aan dat schade aan de apparatuur of eigendommen kan ontstaan als de instructies niet worden opgevolgd.
informatie OPMERKING: Geeft nuttige informatie.

VEILIGHEID

Lees de volgende punten door voordat u aan het werk gaat om ongelukken te voorkomen, en wees altijd voorzichtig tijdens het werken. Het is uw verantwoordelijkheid om uw veiligheid op het werk te waarborgen.

VOORBEREIDINGEN

  1. Kies een werkplek die vlak en voldoende ruim is en zich niet in de buurt van gevaarlijke objecten bevindt.
  2. Vermijd slecht geventileerde ruimtes. Verstikking door uitlaatgassen is altijd een mogelijkheid bij een draaiende motor.
  3. Draag geen werkkleding die bekneld kan raken of vast kan komen te zitten in de apparatuur. Losse kleding kan ernstig letsel of de dood veroorzaken.
  4. Draag altijd een masker en een veiligheidsbril tijdens het werk wanneer stof of rondvliegend puin in de lucht zit.

MONTAGE EN AFSTELLINGEN

  1. Lees voordat u de apparatuur monteert de montage-instructies voor het product om vertrouwd te raken met de apparatuur en procedures.
  2. Gebruik alleen de juiste en benodigde apparatuur, gereedschappen en instrumenten (momentsleutel of batterijhydrometer).
  3. Zet de parkeerrem vast en plaats blokken voor de wielen om te voorkomen dat de machine beweegt.
  4. Laat het aanbouwdeel of werktuig op de grond zakken voordat u de apparatuur monteert of afstelt.
  5. Voordat u onder hangende of verhoogde apparatuur werkt, moet u de apparatuur of het aanbouwdeel vooraf ondersteunen met steunen of geschikte blokken om te voorkomen dat de machine valt of van zijn plaats beweegt.
  6. brandgevaar Houd vuur van sigaretten, lucifers of andere ontstekingsbronnen uit de buurt van brandstof, olie, antivries en andere ontvlambare materialen.

CONTROLE NA MONTAGE

  1. Zodra de apparatuur volledig is gemonteerd, kiest u een veilige plaats voor een testrun. Zorg ervoor dat er geen toeschouwers in de buurt van de apparatuur komen.

gevaar
Om ernstig letsel of de dood te voorkomen:

  • Start de motor niet en bedien de hendels niet anders dan vanaf de stoel.

gevaar
Om ernstig letsel of de dood te voorkomen:

  • Start de apparatuur niet door deze te omzeilen. Kortsluiting van de startklem brengt het risico met zich mee dat de apparatuur onverwacht start of beweegt.

UITPAKKEN

UITPAKKEN HOUTEN KIST

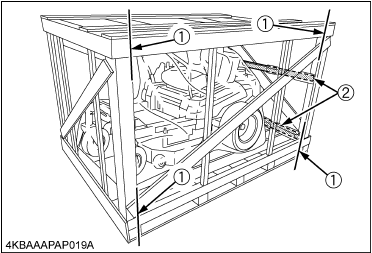

  1. Zaag de kist op de aangegeven plaatsen. Herhaal dit voor de tegenoverliggende zijde.
    UITPAKKEN HOUTEN KIST - Stap 1
    1. Snijlijn
    2. ROPS

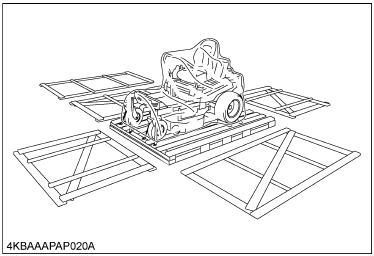

  2. Pak de kist uit zoals afgebeeld. Verwijder de beschermende plastic afdekkingen van de machine.
    UITPAKKEN HOUTEN KIST - Stap 2

belangrijke informatie

  • Wees voorzichtig dat de kist niet op de machine valt bij het doorsnijden van het frame.
  • Niet op een andere positie snijden. De machine of onderdelen kunnen beschadigd raken.
  • Zorg ervoor dat de kist vrij is van andere obstakels (bijv. spijkers, nietjes, enz.).

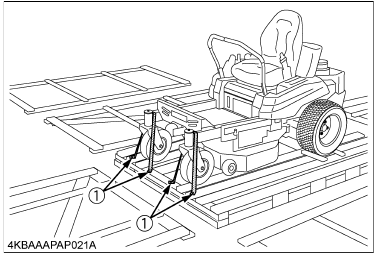

  1. Verwijder alle riemen waarmee de machine vastzit.
    UITPAKKEN HOUTEN KIST - Stap 3
    1. Riem

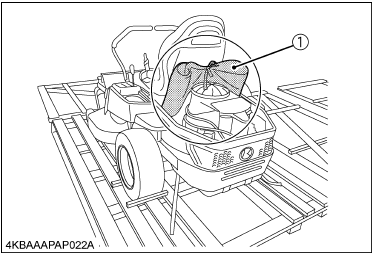

  2. Verwijder de afvoerklep en de onderdelenzak achter de stoel.
    UITPAKKEN HOUTEN KIST - Stap 4
    1. Afvoerklep, onderdelenzak
  3. Verwijder alle schuimrubberen delen van de verpakte onderdelen.
  4. Ga naar het gedeelte Montage voor verdere instructies.

UITPAKKEN METALEN KIST

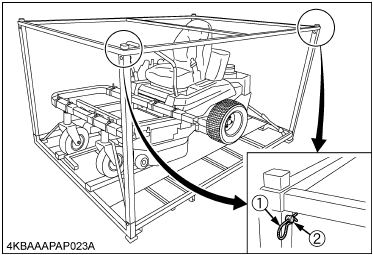

  1. Verwijder de twee pinnen die de bovenkant van de kist aan de steunbalken bevestigen.
    Trek de splitpen eruit en duw vervolgens de borgpen uit de balk.
    UITPAKKEN METALEN KIST - Stap 1
    1. Splitpen
    2. Borgpen

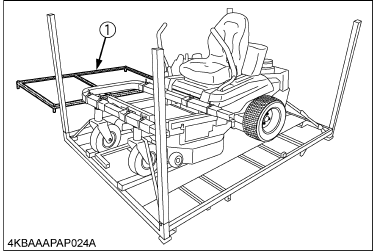

  2. Til de bovenkant van de kist op en zet deze opzij.
    UITPAKKEN METALEN KIST - Stap 2
    1. Bovenkant van de kist

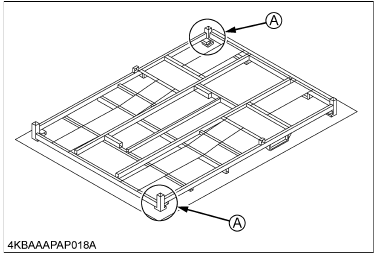

  3. Verwijder de twee pinnen aan de onderkant van de kist en verwijder de vier steunbalken.
    UITPAKKEN METALEN KIST - Stap 3
    1. Locatie pin

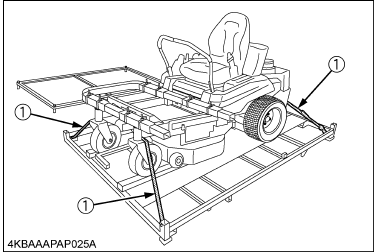

  4. Verwijder de vier steunriemen op elke hoek van de kist.
    UITPAKKEN METALEN KIST - Stap 4
    1. Riem

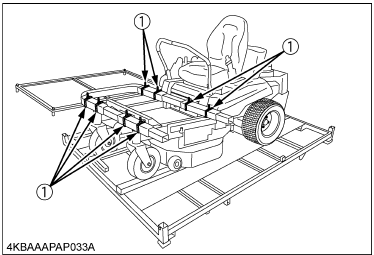

  5. Verwijder de kabelbinders die alle schuimrubberen delen van de ROPS vastzetten. Verwijder de ROPS voorzichtig en zet deze opzij.
    UITPAKKEN METALEN KIST - Stap 5
    1. Kabelbinder

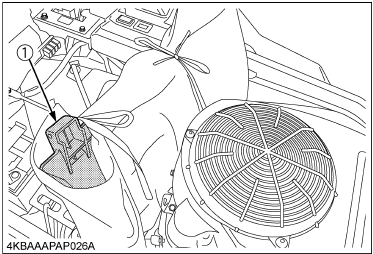

  6. Verwijder de afvoerklep en de onderdelenzak achter de stoel.
    UITPAKKEN METALEN KIST - Stap 6
    1. Afvoerklep, onderdelenzak
  7. Verwijder alle schuimrubberen delen van de verpakte onderdelen.
  8. Ga naar het gedeelte Montage voor verdere instructies.

ONDERDELEN CONTROLEREN

ONDERDELENLIJST
Ref. nr. Onderdeelnummer Omschrijving Aantal Controle & Opmerkingen
(1) K3001-8891-0 ROPS, ASSY 1
(2) K3011-8804-0 MOER, FLENS (M14, 8) 4
(3) K3001-8805-0 BOUT (M14-L80, 8) 4
(4) K3001-8806-0 PLAAT (ROPS) 2
(5) K5576-4711-0 AFDEKKING, UITWORP 1
(6) - GEBRUIKERSHANDLEIDING 1
(7) K3001-8002-0 SLANG (OLIE, AFTAPPEN) 1
(8) K3001-7151-1 MONTAGE, INSTRUCTIES 1 Dit papier

Controleer de onderdelen

  1. Controleer zorgvuldig op transportschade.
  2. Controleer de losse onderdelen en het hardwarepakket aan de hand van de ONDERDELENLIJST en de afbeelding.

MONTAGE


Om persoonlijk letsel te voorkomen:

  • Parkeer de machine op een stevige en vlakke ondergrond.
  • Zet de parkeerrem erop.
  • Stop de motor en verwijder de sleutel.
  • Zet de bestuurdersstoel volledig omhoog. (Naar de vergrendelde positie) Houd de stoel niet halverwege.
  • Laat de stoel niet vallen om hem te sluiten.
  • Let op uw handen. Plaats ze niet onder de stoel bij het sluiten.

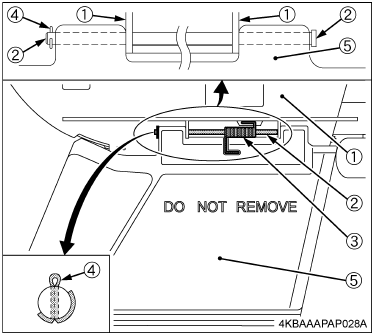

INSTALLATIE VAN DE UITWERPHOEZE

INSTALLATIE VAN DE UITWERPHOEZE VAN DE MAAIER

  1. Dek
  2. Uitwerppen
  3. Uitwerpsveer
  4. Splitpen
  5. Uitwerphoeze
  1. Verwijder de uitwerppen, de splitpen en de uitwerpsveer die aan het maaidek zijn bevestigd.
  2. Bevestig de uitwerphoeze met de originele uitwerppen, splitpen en uitwerpsveer.

informatie OPMERKING:

  • De juiste manier om de uiteinden van de splitpen om te buigen, wordt in de afbeelding weergegeven.

INSTALLATIE VAN ROPS

  1. Plaats ROPS in het apparaat.
    Het label met het serienummer moet zich aan de rechterkant bevinden.
    INSTALLATIE VAN ROPS - Stap 1
    1. ROPS
    2. Label met serienummer

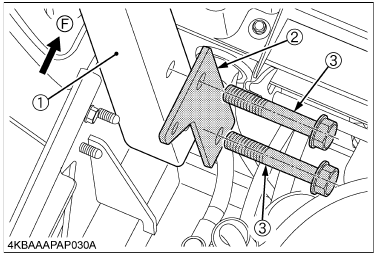

  2. Bevestig de linkerkant van de ROPS met behulp van een ROPS-plaat en twee bouten. Zorg voor de juiste boutoriëntatie door te verwijzen naar de onderstaande afbeelding.
    INSTALLATIE VAN ROPS - Stap 2
    1. ROPS
    2. ROPS-plaat
    3. Bout
  1. VOORKANT

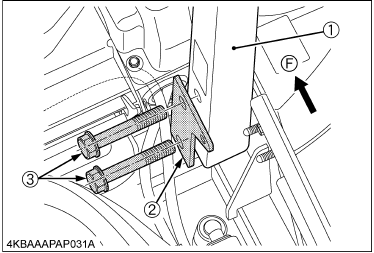

  1. Bevestig de rechterkant van de ROPS met behulp van een ROPS-plaat en twee bouten. Zorg voor de juiste boutoriëntatie door te verwijzen naar de onderstaande afbeelding.
    INSTALLATIE VAN ROPS - Stap 3
    1. ROPS
    2. ROPS-plaat
    3. Bout
  1. VOORKANT
  1. Zet de ROPS vast met de meegeleverde M14-moeren en draai vast volgens specificatie.

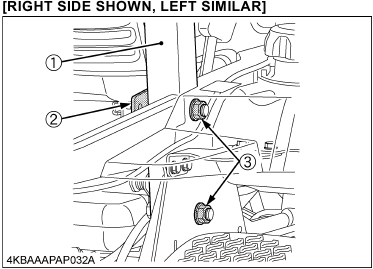

    INSTALLATIE VAN ROPS - Stap 4
    1. ROPS
    2. ROPS-plaat
    3. M14-moer

informatie OPMERKING:

  • Het aanhaalmoment van de bout en moer moet tussen 124 en 147 Nm (91,5 tot 108 lbf-ft) liggen.

ACCUKABEL EN BRANDSTOF

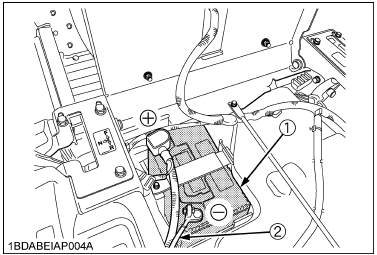

De negatieve accukabel aansluiten

  1. Sluit de kabel aan op de negatieve pool van de accu. Controleer de accu en laad hem indien nodig op.
    De negatieve accukabel aansluiten - Stap 1
    1. Accu
    2. Massakabel
      +. Positieve pool
      -. Negatieve pool

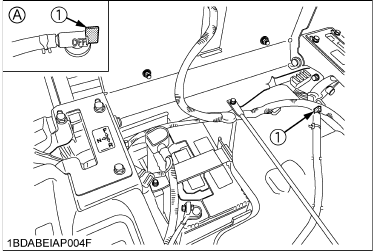

  2. Zorg ervoor dat de brandstofklep van de carburateur in de stand "RUN" (OPEN) staat.
    De negatieve accukabel aansluiten - Stap 2
    1. Brandstofklep van de carburateur
  1. "RUN" (OPEN)
  1. Start de motor. (Raadpleeg het gedeelte "DE MOTOR BEDIENEN" van de gebruikershandleiding.)

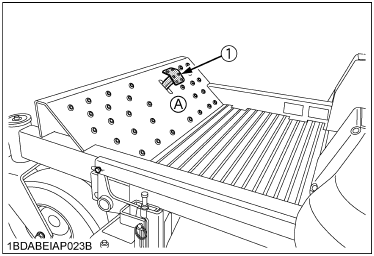

  2. Til de maaier op door het maaierliftpedaal in te drukken.
    De negatieve accukabel aansluiten - Stap 3
    1. Maaierliftpedaal
  1. "DEPRESS"
  1. Controleer de bandenspanning zoals weergegeven in de tabel en pomp indien nodig op.
Bandmaten Aanbevolen maximale oppompdruk
Voor 11 x 4 - 5,
4PR Glad
170 kPa
(1,7 kgf/cm2, 25 psi)
Achter 18 x 7,2 - 10,
4PR Turf
83 kPa
(0,9 kgf/cm2, 12 psi)
  1. Rijd met de machine uit de krat. (Raadpleeg het gedeelte "DE MACHINE BEDIENEN" van de gebruikershandleiding.)

GESCHATTE MONTAGE TIJD

Raadpleeg de volgende tabel voor de geschatte montagetijd om de krat te openen en de machine te monteren.

Z122RKW 0: 10

Montagetijden in de tabel zijn slechts een referentie onder de gemiddelde omstandigheden met de volgende aanname.

  1. Montage door één werknemer.
  2. De volgende gereedschappen en uitrusting zijn voorbereid.
    1. Kettingtakel of kraan
    2. Slagmoersleutel
      Ratel
      Momentsleutel
      Dopsleutel
      en andere vereiste gereedschappen.

CONTROLE NA MONTAGE

  1. Controleer na de montage de machine aan de hand van de volgende checklist en controleer de veiligheidsvoorzieningen.
Onderdeel Inspectiepunt
Montage
  1. Is de ROPS vastgedraaid en goed bevestigd?
  1. Zijn alle bouten vastgedraaid, zijn er onderdelen vermist of over?
Smering
  1. Is de hoeveelheid motorolie correct?
  1. Is de hoeveelheid transmissievloeistof correct?
Elektrisch systeem
  1. Functioneren alle instrumenten (urenteller)?
  1. Is de batterijkabel goed aangesloten?
  1. Voldoende opgeladen (juistelijk soortelijk gewicht)?
Rijden
  1. Reageert de parkeerrem?
  1. Werkt de gashendel soepel?
  1. Werkt het HST-systeem (bewegingscontrolehendels, transmissie) soepel?
  1. Neutrale positie van de bewegingscontrolehendels gegarandeerd met hendels uit.
  1. Werkt het omhoog / omlaag brengen van de maaier soepel met het maaierliftpedaal?
  1. Functioneert de contactsleutel voor het soepel stoppen van de motor?
  1. Functioneert het motorstartsysteem (alleen Test 5) en het OPC-systeem? (Zie "Het motorstartsysteem controleren" en "Het OPC-systeem controleren".)
Overige
  1. Geen olielekkage en brandstoflekkage?
  1. Controleer de bandenspanning.
  1. Werkt het motorstartsysteem (behalve Test 5) correct? (Zie "Het motorstartsysteem controleren".)
  1. Alle accessoires (gebruiksaanwijzing, contactsleutel, enz.) bij de hand?

Het motorstartsysteem controleren

  1. Start en gebruik de machine volgens alle veiligheidsinstructies in de bedieningshandleidingen.
  2. Controleer het motorstartsysteem.
    Voer de volgende tests uit voordat u de maaier bedient.
    Ga voor alle tests, behalve voor Test 1, op de bestuurdersstoel zitten.
    Gebruik de machine niet als deze niet voor een van de volgende tests slaagt.
Inspectiepunt
Test 1 (BESTUURDER NIET OP DE STOEL)
  1. Zet de parkeerrem stevig vast.
  2. Zet de PTO-schakelaar in de stand "DISENGAGE" (UIT).
  3. Zet de bewegingscontrolehendels in de stand "NEUTRAL LOCK".
  4. Draai de contactsleutel naar de stand "START".
  5. De motor mag niet aanslaan.
Test 2 (BESTUURDER OP DE STOEL)
  1. Zet de parkeerrem niet vast. (Laat deze los van Test 1.)
  2. Zet de PTO-schakelaar in de stand "DISENGAGE" (UIT).
  3. Zet de bewegingscontrolehendels in de stand "NEUTRAL LOCK".
  4. Draai de contactsleutel naar de stand "START".
  5. De motor mag niet aanslaan.
Test 3 (BESTUURDER OP DE STOEL)
  1. Zet de parkeerrem stevig vast.
  2. Zet de PTO-schakelaar in de stand "DISENGAGE" (UIT).
  3. Pak de bewegingscontrolehendels vast en beweeg ze van de stand "NEUTRAL LOCK" naar de stand "NEUTRAL" en laat de hendels vervolgens los.
  4. Draai de contactsleutel naar de stand "START".
  5. De motor mag niet aanslaan.
Test 4 (BESTUURDER OP DE STOEL)
  1. Zet de parkeerrem stevig vast.
  2. Zet de PTO-schakelaar in de stand "ENGAGE" (AAN).
  3. Zet de bewegingscontrolehendels in de stand "NEUTRAL LOCK".
  4. Draai de contactsleutel naar de stand "START".
  5. De motor mag niet aanslaan.
  • BELANGRIJKE INFORMATIE
    Als de motor in Test 1 tot en met 4 aanslaat, neem dan contact op met uw lokale KUBOTA-dealer om de unit te laten controleren voordat u deze gebruikt.
Test 5 (BESTUURDER OP DE STOEL)
  1. Start de motor.
  2. Houd de parkeerrem stevig vastgezet.
  3. Zet de PTO-schakelaar in de stand "DISENGAGE" (UIT).
  4. Pak de bewegingscontrolehendels vast en beweeg ze van de stand "NEUTRAL LOCK" naar de stand "NEUTRAL" en laat de hendels vervolgens los.
  5. De motor moet afslaan.

Het OPC-systeem controleren

  1. Start en gebruik de machine volgens alle veiligheidsinstructies in de bedieningshandleidingen.
  2. Controleer het OPC-systeem.
    Voer de volgende tests uit voordat u de maaier bedient.
    Gebruik de machine niet als deze niet voor een van de volgende tests slaagt.
Inspectiepunt
Test 1 (BESTUURDER OP DE STOEL)
  1. Start de motor.
  2. Zet de parkeerrem niet vast.
  3. Zet de PTO-schakelaar in de stand "DISENGAGE" (UIT).
  4. Sta op. (Stap niet van de machine af.)
  5. De motor moet afslaan.
Test 2 (BESTUURDER OP DE STOEL)
  1. Start de motor.
  2. Zet de parkeerrem niet vast.
  3. Zet de PTO-schakelaar in de stand "ENGAGE" (AAN).
  4. Sta op. (Stap niet van de machine af.)
  5. De motor moet afslaan.
  • BELANGRIJKE INFORMATIE
    Als de motor in Test 1 tot en met 2 blijft draaien, neem dan contact op met uw lokale KUBOTA-dealer om de unit te laten controleren voordat u deze gebruikt.

KOPPELTABEL

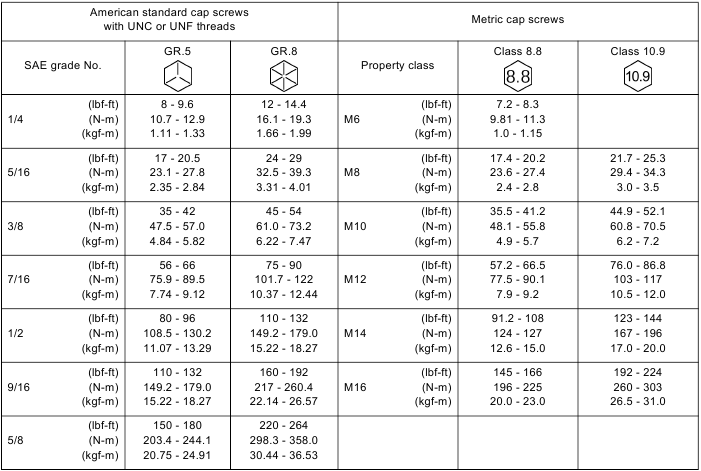

ALGEMENE KOPPELSPECIFICATIE

ALGEMENE KOPPELSPECIFICATIE

AANDRAAIKOPPELTABEL

Draadmaat d (mm) Zeskantbout Kopmaat B (mm) Geen markering 7T
lbf-ft N-m kgf-m lbf-ft N-m kgf-m
M8 12 of 13 13.0 - 15.2
(14.1 ± 1.1)
17.8 - 20.6
(19.2 ± 1.4)
1.9 - 2.1
(2.0 ± 0.1)
17.5 - 20.3
(18.9 ± 1.4)
23.5 - 27.5
(25.5 ± 2.0)
2.4 - 2.8
(2.6 ± 0.2)
M10 14 of 17 28.9 - 33.3
(31.1 ± 2.2)
39.3 - 45.1
(42.2 ± 2.9)
4.0 - 4.6
(4.3 ± 0.3)
35.4 - 41.2
(38.3 ± 2.9)
48.1 - 55.9
(52.0 ± 3.9)
4.9 - 5.7
(5.3 ± 0.4)
M12 17 of 19 46.3 - 53.5
(49.9 ± 3.6)
62.8 - 72.6
(67.7 ± 4.9)
6.4 - 7.4
(6.9 ± 0.5)
57.1 - 66.5
(61.8 ± 4.7)
77.6 - 90.2
(83.9 ± 6.3)
8.0 - 9.2
(8.6 ± 0.6)
M14 19 of 22 79.6 - 92.6
(86.1 ± 6.5)
107.9 - 125.5
(116.7 ± 8.8)
11.0 - 12.8
(11.9 ± 0.9)
91.1 - 108.5
(99.8 ± 8.7)
123.6 - 147.0
(135.3 ± 11.7)
12.6 - 15.0
(13.8 ± 1.2)

OPMERKING:

  • Cijfer "7" bovenop de bout geeft aan dat de bout van speciaal materiaal is.
  • Controleer voor het aandraaien het cijfer bovenop de bout.
    Controle van het aandraaimoment van de bout

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

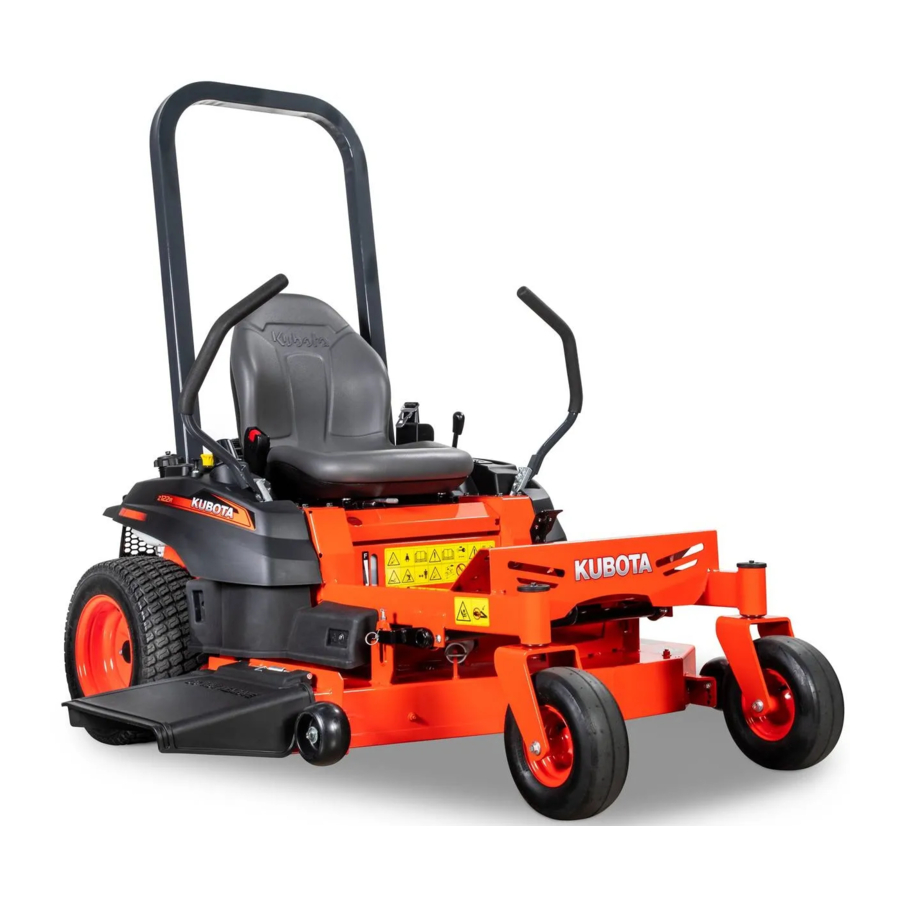

Download Kubota Z122R Handleiding

Beschikbare talen

Inhoudsopgave
