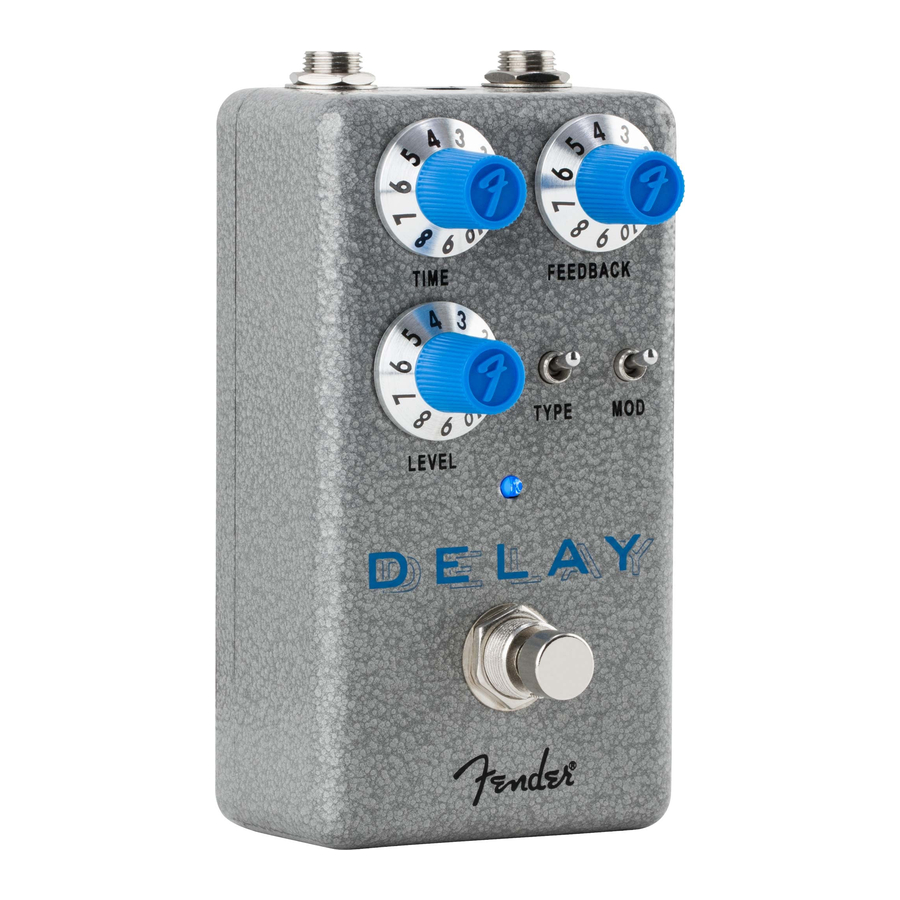

Fender HAMMERTONE DELAY Handleiding
INTRODUCTIE
Hammertone Delay— een veelzijdig delay-effect dat dimensie en sfeer aan je geluid toevoegt.
Betreed een wereld van rinkelende delay-mogelijkheden met tijd-, feedback- en niveau-regelaars. Gebruik de Type-schakelaar om te kiezen tussen digitale en analoge delay-geluiden, en gebruik de Mod-schakelaar om modulatie in en uit te schakelen. Delay is een essentieel element in het arsenaal van elke moderne gitarist, en de Hammertone Delay legt dit glinsterende geluid aan je voeten in elke tint, van subtiel tot opvallend.

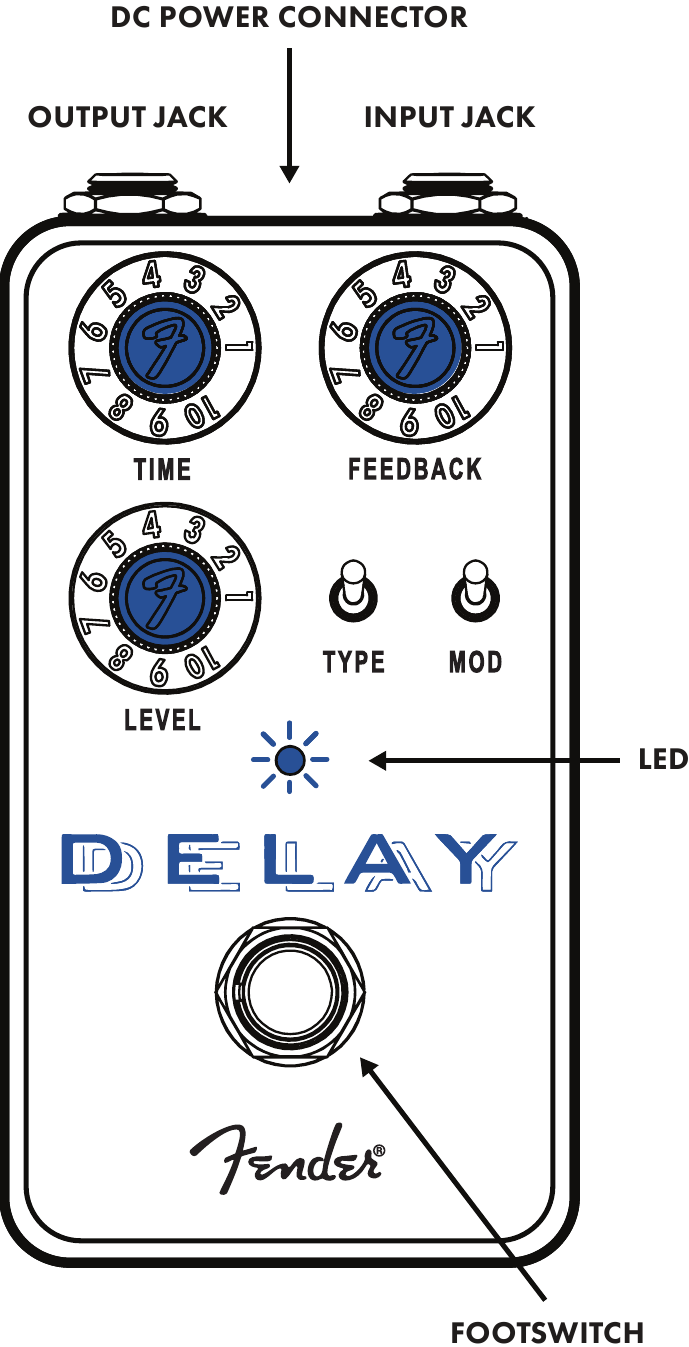

APPARAATOVERZICHT
OUTPUT JACK
Laagimpedantie-uitgang wordt aangesloten op de versterker of het volgende pedaal in de signaalketen.
INPUT JACK
Hoogimpedantie-ingang voor elektrische gitaar, bas, akoestische gitaren met pickupsystemen, keyboards en andere instrumenten.
DC POWER CONNECTOR
Sluit hier de DC-adapter aan. Standaard center-negatieve 9VDC-aansluiting voor gebruik met geschikte voedingen.
TIME CONTROL KNOB
Past de delay-tijd aan tot maximaal één seconde.
FEEDBACK CONTROL KNOB
Past het volume van de signaalherhalingen aan. Bij de maximale instelling zullen herhalingen in volume blijven toenemen in plaats van op natuurlijke wijze te vervagen, en zullen uiteindelijk luid genoeg worden om een aangename vervorming te veroorzaken.
LEVEL CONTROL KNOB
Past het volume van delay-herhalingen aan van volledig droog (geen delay-signaal) tot unity (gelijk volume voor natte en droge signalen).
TYPE SWITCH
Drieschakelaar voor digitaal delay-geluid (omhoog), donkerder Analoog 1 delay-geluid (midden) en meer middengebiedsgeluid Analoog 2 (omlaag).
MOD SWITCH
Activeert een instelbaar modulatie-effect op signaalherhalingen.
LED
Licht op wanneer het effect is ingeschakeld.
FOOTSWITCH
Schakelt het effect in en uit.

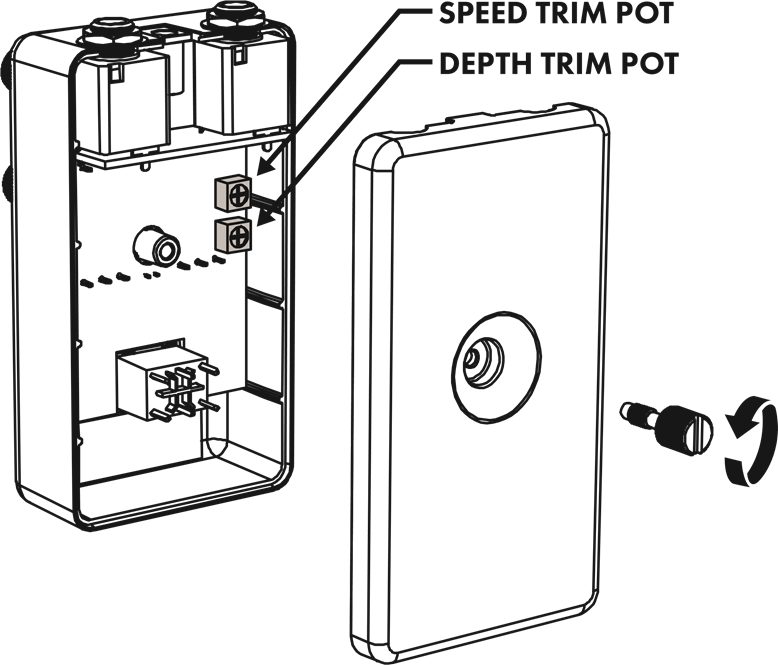

INTERNE TRIM-POTENTIOMETERS
(TOEGANKELIJK DOOR DE KAP TE VERWIJDEREN)
De SPEED-trimmer past de modulatiesnelheid aan wanneer de MOD SWITCH actief is.
De DEPTH-trimmer past de modulatiediepte aan wanneer de MOD SWITCH actief is.
Verwijder de kap met een platte schroevendraaier. Stel de trimmers af met een kruiskopschroevendraaier.
Probeer tijdelijk een korte delay-tijd in te stellen bij het aanpassen van de modulatiebediening. De hoeveelheid modulatie blijft consistent voor korte en lange delays, maar de modulatiedelay loopt voor op de belangrijkste delay, en met een lange delay-tijd ingesteld kunnen de trimmers traag aanvoelen.
SPECIFICATIES
| IMPEDANTIES | Ingang: 500k Uitgang: 470 |
| VOEDING | 100mA min @ 9VDC gereguleerde adapter  5,5 x 2,1 mm cilindrische connector (niet inbegrepen) |
| VOEDINGSVEREISTEN | 9VDC |
| AFMETINGEN | 2,44" x 4,4" x 2,2" (62 mm x 1 1 1,8 mm x 55,9 mm) |
| GEWICHT | 0,50 lbs (0,23 kg) |
Productspecificaties kunnen zonder kennisgeving worden gewijzigd
BELANGRIJKE VEILIGHEIDSINSTRUCTIES
![]()
Om schade, brand of schokken te voorkomen, stel het apparaat of de AC-voeding ervan niet bloot aan regen of vocht.- Wijzig de AC-stekker van de aangesloten voedingsadapter niet.
- Laat geen vloeistoffen op het apparaat druppelen of spatten.
- Er bevinden zich geen door de gebruiker te onderhouden onderdelen binnenin, laat het onderhoud alleen over aan gekwalificeerd personeel.
![]()
Het apparaat mag alleen worden aangesloten op een door een veiligheidsinstantie gecertificeerde, gereguleerde stroombron (adapter), die is goedgekeurd voor gebruik en voldoet aan de toepasselijke lokale en nationale wettelijke veiligheidseisen.- Haal de AC-voedingsadapter uit het stopcontact voordat u de buitenkant van het apparaat schoonmaakt. Gebruik alleen een vochtige doek voor het reinigen en wacht tot het apparaat volledig droog is voordat u het weer op de stroom aansluit.
- Versterkers en luidsprekersystemen, en oren/hoofdtelefoons (indien aanwezig) kunnen zeer hoge geluidsdrukniveaus produceren die tijdelijke of permanente gehoorbeschadiging kunnen veroorzaken. Wees voorzichtig bij het instellen en aanpassen van volumeniveaus tijdens gebruik.
