Satlink WS-6933 Handleiding

HANDLEIDING

Uitpakken

Open de verpakking en controleer of alle onderstaande items aanwezig zijn. Neem bij ontbreken contact op met de verkoper voor vervanging.

1. Digitale satellietmeter
2. Gebruikershandleiding
3. USB-kabel
4. Adapter
5. Siliconen hoesje

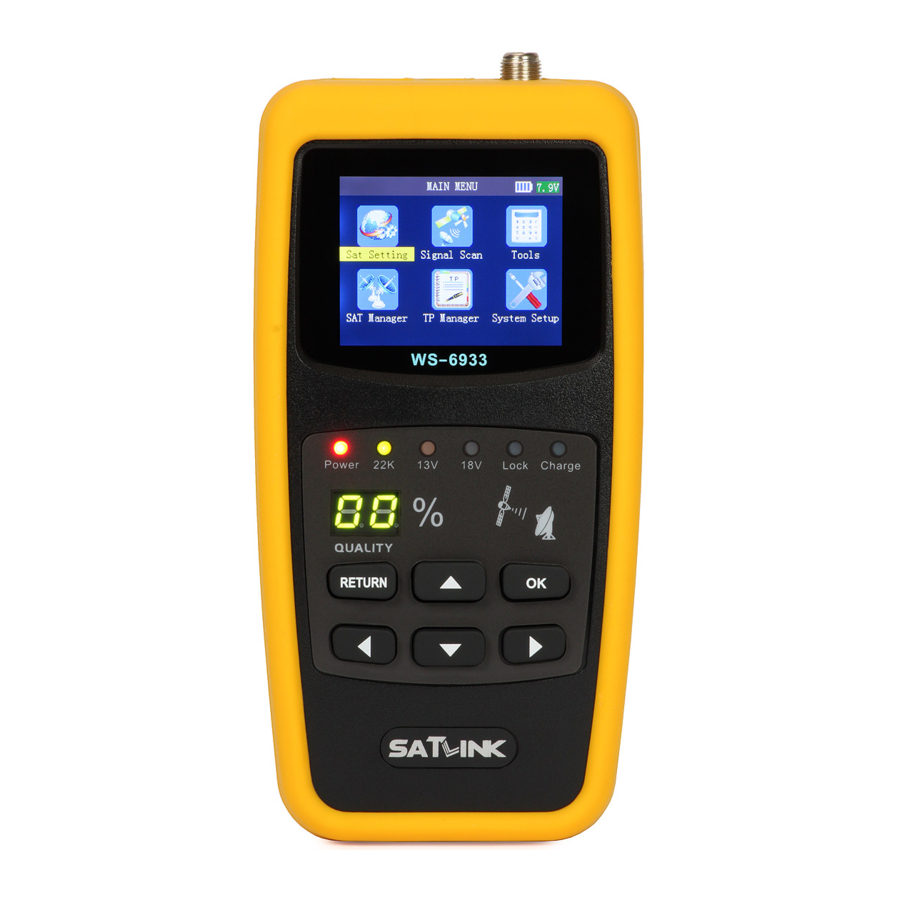

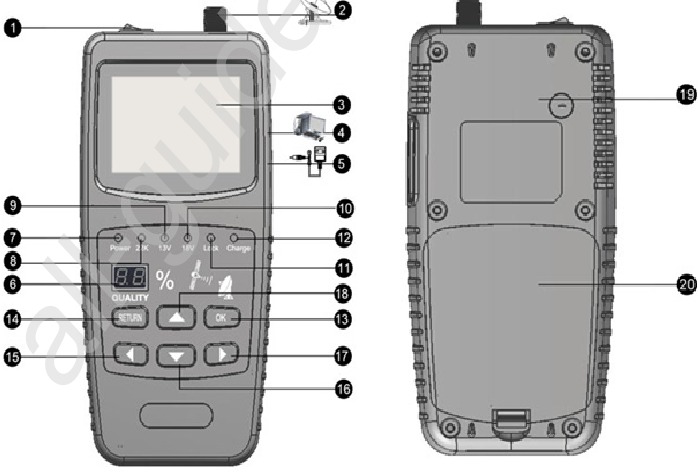

PRODUCTOVERZICHT & ILLUSTRATIE

OVERZICHT

• Digitale meter voor signaalsterkte en kwaliteit
• Geluids- en lichtalarm voor vergrendelingssignaal
• Automatische berekening van de hoek van AZ, EL
• Ondersteunt DISEQC 1.0/1.1,0/22khz Tone
• Pieptoon geïntegreerd
• LNB kortsluitbeveiliging
• 7.4V/800mAh Li-Ion batterij inbegrepen
• Software-upgrade via USB-poort
• Gemakkelijk mee te nemen

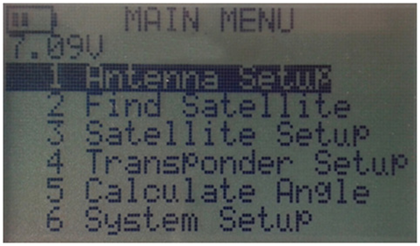

DE MENU OSD-INSTRUCTIE

Als je de kabels van de meter hebt geïnstalleerd en aangesloten, open dan de aan/uit-schakelaar, naar het hoofdmenu.

• Antenne-instelling
• Satelliet zoeken
• Satellietinstelling
• Transponderinstelling
• Systeeminstelling

Druk op de toetsen van om de cursor omhoog of omlaag te bewegen in de menu-interface, en gebruik vervolgens de OK-toets om een selectie te bevestigen

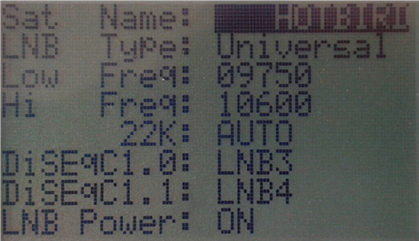

Antenne-instelling

Sat Name: druk op de toets om de satelliet te selecteren

LNB Type: druk op de toets om het LNB-type te selecteren

Low Freq: druk op de toets om Low Freq te selecteren of druk op de OK-toets; gebruik vervolgens de toets om de waarde in te voeren

Hi Freq: druk op de toets om Hi Freq te selecteren of druk op de OK-toets; gebruik vervolgens de toets om de waarde in te voeren

22K: druk op de toets om de 22K toon te schakelen; als je een universeel type selecteert, is de 22K instelling automatisch

DiSEqC1.0 1.1: druk op de toets om de LNB-poort te schakelen

LNB Power: druk op de toets om de LNB-stroom in / uit te schakelen.
Wanneer alle instellingen in orde zijn; druk op de RETURN-toets en druk vervolgens op de OK-toets om de bewerking op te slaan.

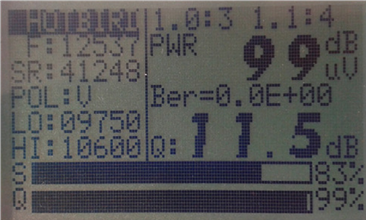

Satelliet zoeken

In de eerste regel kunnen we op de linker- of rechtertoets drukken om de satelliet te schakelen.

In de tweede regel kunnen we op de linker- of rechtertoets drukken om TP te schakelen; druk vervolgens op de ok-toets, we kunnen de omhoog- of omlaagtoets gebruiken om de TP-frequentie te bewerken.

In de derde regel kunnen we op de ok-toets drukken en vervolgens de Symbol rate bewerken. In de vierde regel kunnen we op de linker- of rechtertoets drukken om h of v polar te selecteren.

Als alle instellingen in orde zijn, kunnen we het LNB-signaal controleren.

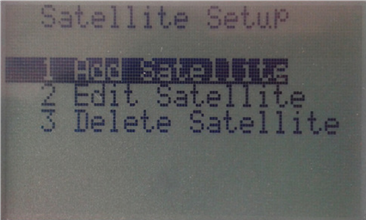

Satellietinstelling

1. Satelliet toevoegen
2. Satelliet bewerken
3. Satelliet verwijderen


Satelliet toevoegen: de instelling, zie Antenne-instelling.

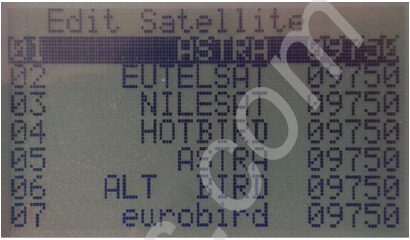

Satelliet bewerken: druk op de toets om omhoog / omlaag te bladeren; druk vervolgens op de toets om de satelliet te selecteren; druk op de ok-toets om de satellietinstelling te bewerken, zie Antenne-instelling.
Satelliet verwijderen: zie Satelliet bewerken en druk vervolgens op de ok-toets om de satelliet te verwijderen.

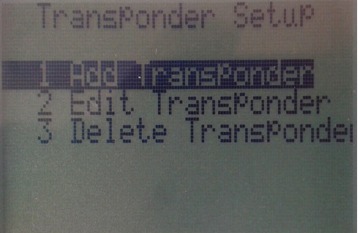

Transponderinstelling

1. Transponder toevoegen
2. Transponder bewerken
3. Transponder verwijderen

Zie Satellietinstelling

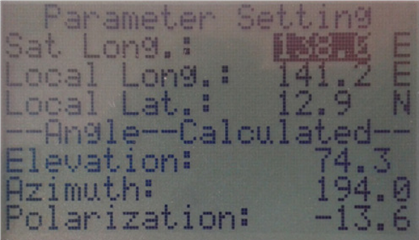

Hoek berekenen

Druk op de toets om de cursor te bewegen en druk vervolgens op de OK-toets om de optie te selecteren. Druk op de om een waarde in te voeren druk op de om oost/west of noord/zuid in te stellen. Onderaan het scherm kunnen de parameters van de satelliet worden opgehaald.

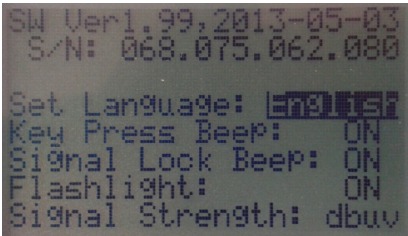

Systeeminstelling

De eerste regel is de SW Ver
De tweede regel is het Hardware serienummer
Taal instellen: schakel de systeemtaal
Toetsaanslag Pieptoon: schakel de toets Pieptoon
Signaalvergrendeling Pieptoon: schakel pieptoonalarm
Zaklamp: schakel zaklamp
Signaalsterkte: selecteer de signaaleenheid

Technische specificaties

Belangrijke veiligheidsinstructies

Voor de installatie willen we je herinneren aan enkele punten, die erg belangrijk zijn voor een veilige en correcte werking, als volgt:

• Lees deze gebruikershandleiding voordat je begint met de bediening.
• Je moet de schotel met de juiste richting en hoek installeren. Als de schotel niet goed werkt, neem dan contact op met je lokale dealer.
• Wanneer het apparaat plotseling van een koude naar een warme omgeving wordt verplaatst, kan dit problemen veroorzaken. Schakel in dat geval de stroom uit en schakel deze na 1-2 uur weer in.
• Houd de meter op een schone plaats met voldoende ventilatie.
• Bedek de meter niet met of plaats hem niet op een apparaat dat warmte afgeeft.
• Reinig de behuizing met een zachte doek met een beetje wasmiddel.
• Verwijder de behuizing niet.
• Laat het apparaat niet blootstaan aan extreme hitte, kou of vochtige omstandigheden.
• Er mogen geen vloeistoffen of andere materialen in het apparaat terechtkomen.
