Ops-Core AMP Handleiding

INLEIDING

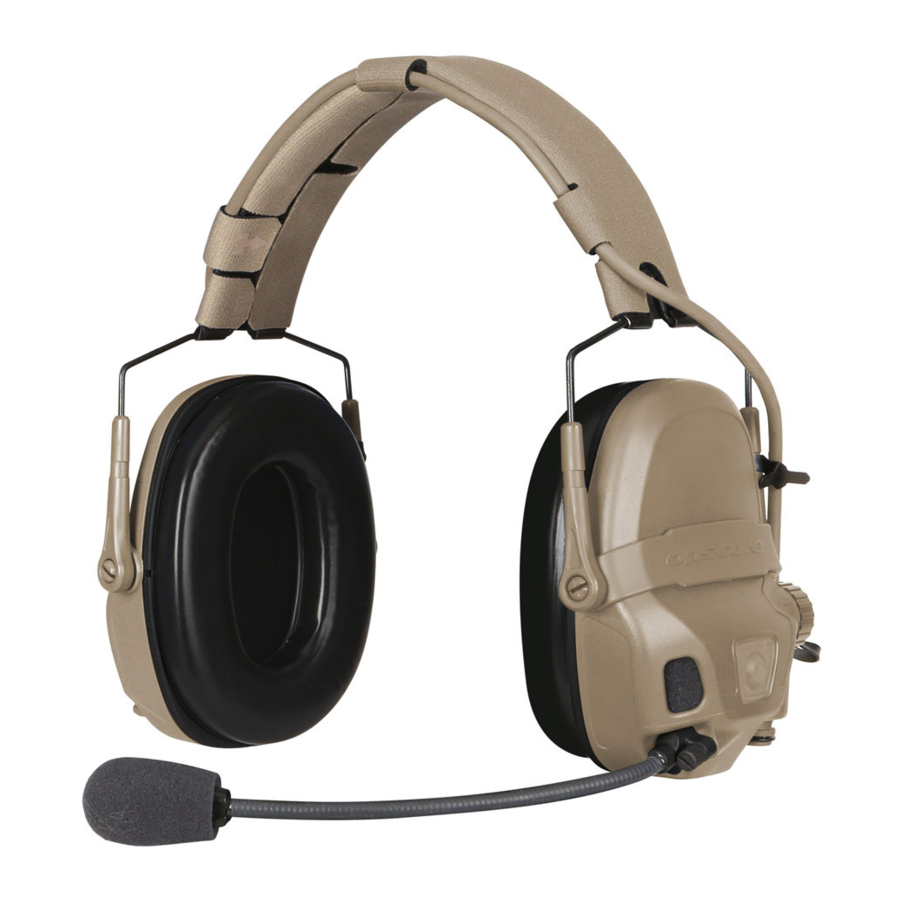

Over de Ops-Core AMP (Adaptive Mission Platform) Communicatieheadset
De geavanceerde hoor- en gehoorbeschermingsmogelijkheden in de Ops-Core AMP Communicatieheadset verbeteren het situationeel bewustzijn en de veiligheid van de gebruiker. Voor optimale flexibiliteit en prestaties kan de modulaire headset eenvoudig worden geconfigureerd om te voldoen aan een breed scala aan missiebehoeften met opties voor gebruik met hoofdband of helm, enkele of dubbele gehoorbescherming (alleen NFMI-modellen) en enkel- of meerkanaalscommunicatie.

PRODUCTHOOGTEPUNTEN / BELANGRIJKSTE KENMERKEN

• Audio van wereldklasse
  De Ops-Core AMP Communicatieheadset maakt gebruik van de toonaangevende mogelijkheden van de militaire, industriële veiligheidsgehoorbeschermings- en communicatiesystemen van moederbedrijf Gentex Corporation en biedt een ongekende audiokwaliteit met de mogelijkheid om te werken in gevechtsomgevingen.
• 3D Hear-Through (3DHT)
  Herstelt en verbetert het "natuurlijke gehoor" van de buitenomgeving voor een verbeterd situationeel bewustzijn. Het ontwerp van de oorsimulator reproduceert omgevingsgeluiden met een hoge mate van richtingsnauwkeurigheid en biedt tegelijkertijd een robuuste gehoorbescherming.
• Optionele NFMI (Near Field Magnetic Induction) oordopjes (apart verkrijgbaar)
  Bieden een verhoogde ruisonderdrukking, met behoud van duidelijke communicatie en 3D Hear-Through. NFMI-oordopjes hebben geen draden of batterijen nodig. OPMERKING: Alleen compatibel met NFMI-headsets.
• Missieconfigureerbare mogelijkheid
  Dubbele configuratiemogelijkheid past de headset aan de voorkeur voor hoofdband of helm aan op basis van operationele vereisten.
  • Ergonomische hoofdband
    De hoofdbandconstructie is van metaaldraadframe bedekt met Nylon 70-stof, ontworpen voor optimaal comfort en een gestroomlijnd profiel, dat onder een helm kan worden gedragen. Snel bevestigen/loskoppelen van de hoofdband.
  • Railmontagekit (apart verkrijgbaar)
    Optionele railarmen gemaakt van PBT + PC-mengsel kunnen aan de achterkant van ARC-rails worden gemonteerd, waardoor het bovenste deel van de rails vrij blijft voor andere accessoires, terwijl de helmstabilisatie en een contragewichteffect van op de mantel gemonteerde apparaten worden vergroot. Enkelpunts cardanische bevestiging aan oorschelpen maakt 360˚-verstelling mogelijk, wat zorgt voor een betere oorafdichting en aanpassing aan hoofdbewegingen. Draai de oorschelpen naar de zijkant of achterkant van de helm om een discreet, gestroomlijnd opbergprofiel te creëren wanneer ze niet in gebruik zijn.
• Snelsluitende downleadverbindingen (alleen modellen met connector)
  Koppel de headset los van de downlead(s) om installatie aan de linker-, rechter- of beide zijden mogelijk te maken. Het systeem kan snel worden geconfigureerd tussen enkele, dubbele of geen downlead.
• Ruisonderdrukkende microfoon
  Vermindert achtergrondgeluid, waardoor heldere communicatie mogelijk is. Kan naar wens aan de linker- of rechteroorschelp worden gemonteerd of worden verwijderd.
• Geïntegreerd microfoonmontage- en verbindingspunt
  Maakt eenvoudige integratie met elke U-173/U-standaardstekker mogelijk.
• Oorafdichtingen
  Ergonomische oorafdichtingen van schuim met Polyether Polyurethaan-coating zijn ontworpen om comfort te bieden met behoud van uitstekende ruisonderdrukkingsprestaties.
• Automatische uitschakeling
  Om de batterijduur te verlengen, signaleren waarschuwingstonen dat 3DHT na twee uur inactiviteit wordt uitgeschakeld. Door op de volumeknop te drukken, wordt de timer opnieuw ingesteld. De meegeleverde AAA-lithiumbatterijen bieden tot 120 uur 3DHT-gebruik.
• Fail-Safe Communicatie
  In het geval van batterijverlies wordt 3DHT uitgeschakeld, waardoor de headset en oordopjes kunnen worden gebruikt voor standaardcommunicatie.
• CE-gecertificeerd
  Dit product is beoordeeld aan de hand van de eisen van de volgende normen voor gehoorbescherming:
  EN352-1:2002 Gehoorbeschermers – Algemene eisen – Deel 1: Oorkappen
  EN352-3:2002 Gehoorbeschermers – Algemene eisen – Deel 3: Oorkappen bevestigd aan een industriële veiligheidshelm
  Deze headsets moeten worden gebruikt met de meegeleverde hoofdband, een goedgekeurd montageaccessoire of bevestigd aan de Gentex / Ops-Core-helm.

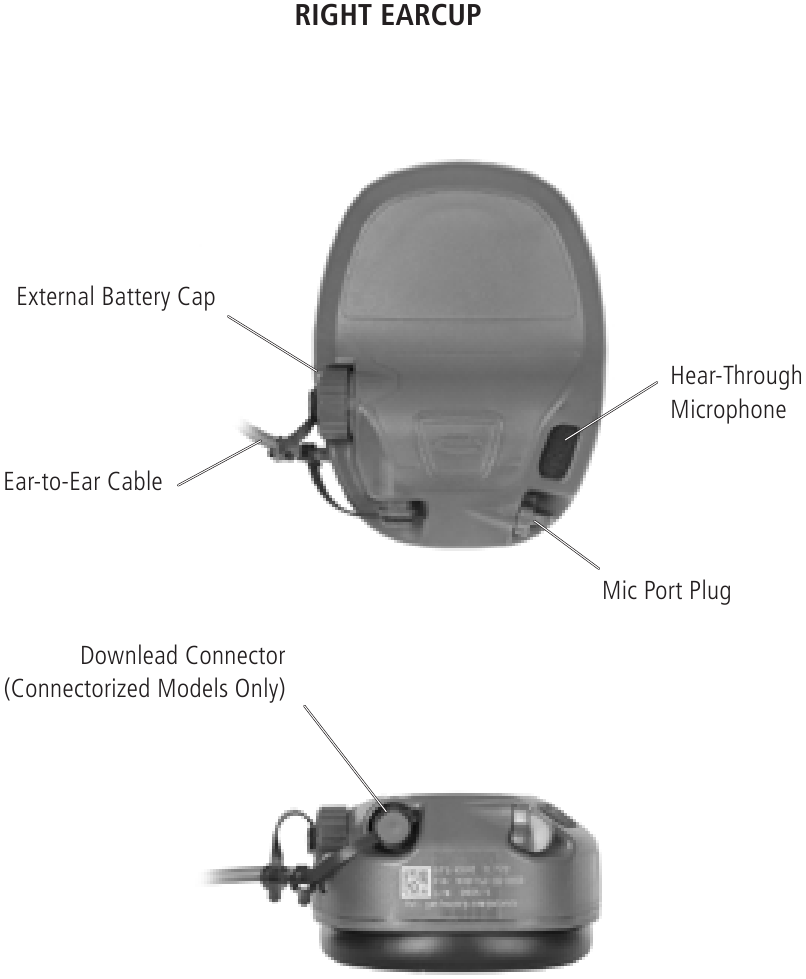

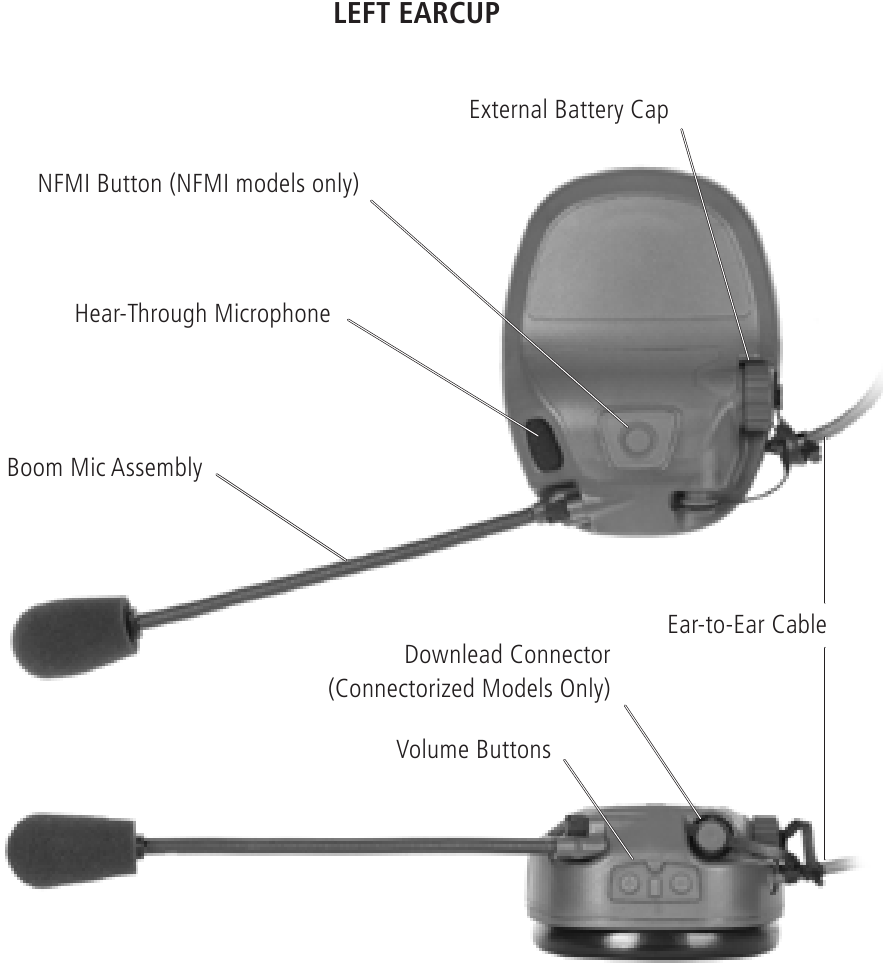

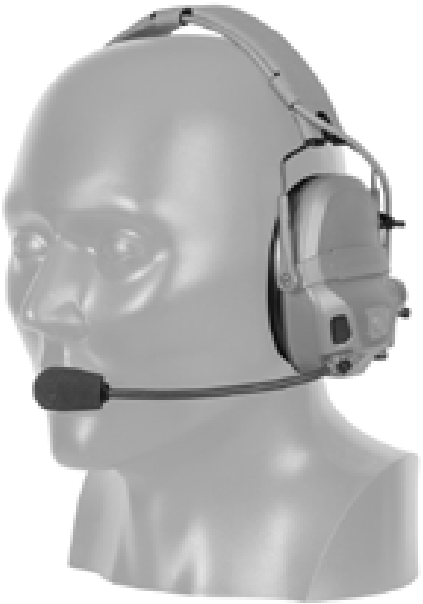

PRODUCTOVERZICHT

HET APPARAAT KLAARMAKEN VOOR GEBRUIK

De drager moet ervoor zorgen dat:

1. De headsets zijn gemonteerd, afgesteld en onderhouden in overeenstemming met de instructies van de fabrikant
2. De headsets te allen tijde in een lawaaierige omgeving worden gedragen
3. De headsets regelmatig worden geïnspecteerd op bruikbaarheid. Kussens kunnen bij gebruik verslechteren en moeten regelmatig worden onderzocht op scheuren
4. De headsets regelmatig worden gereinigd in overeenstemming met de instructies van de fabrikant.
5. De headsets worden opgeslagen in overeenstemming met de instructies van de fabrikant.

1. Als de bovenstaande aanbevelingen niet worden nageleefd, wordt de bescherming die de headsets bieden ernstig aangetast.
2. De montage van hygiënehoezen op de kussens kan de akoestische prestaties van de headset beïnvloeden.
3. Dit product kan nadelig worden beïnvloed door bepaalde chemische stoffen. Verdere informatie moet worden ingewonnen bij de fabrikant.

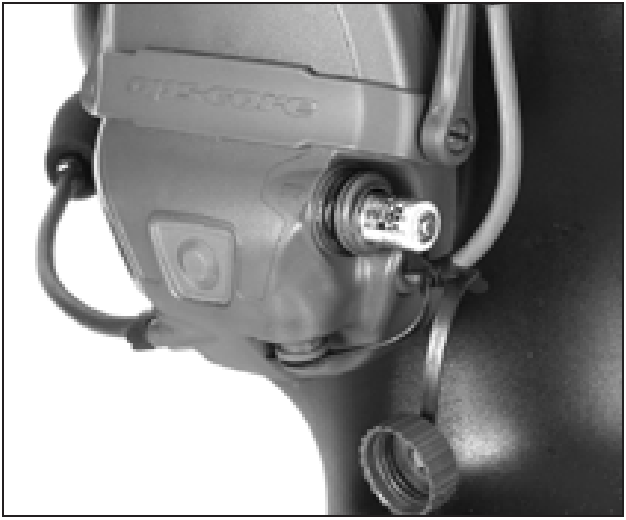

Batterijen plaatsen/vervangen

1. Schroef de dop van de batterijhouder los
2. Plaats de batterij in de batterijhouder met de positieve (+) kant naar buiten
3. Plaats de dop van de batterijhouder terug en zorg ervoor dat deze goed vastzit
4. Herhaal de stappen op de andere oorschelp.

OPMERKING: Gebruik voor optimale prestaties altijd lithiumbatterijen en vervang ze altijd als set in beide oorschelpen. Verwijder de batterijen wanneer de headset langere tijd niet wordt gebruikt.

Microfoon naar de tegenoverliggende oorschelp verplaatsen

(Optioneel)

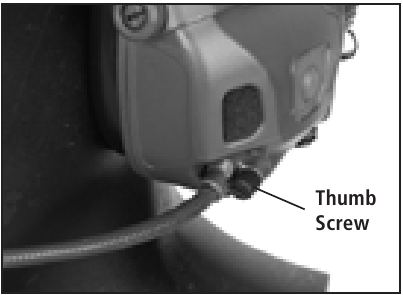

1. Draai de duimschroef los waarmee de microfoon aan de oorschelp is bevestigd.

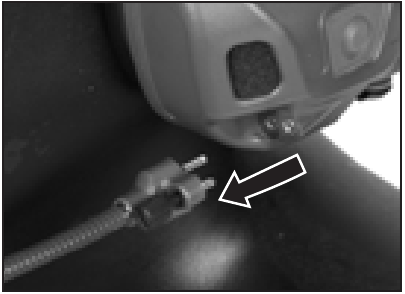

2. Koppel de microfoon los door de flexibele arm vast te pakken en recht van de oorschelp af te trekken.

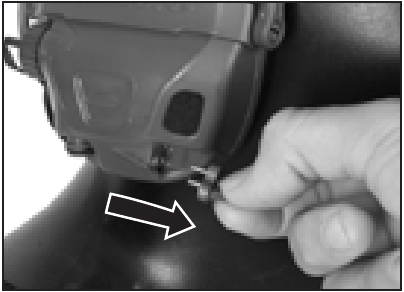

3. Verwijder de microfoonpoortstekker op de tegenoverliggende oorschelp.

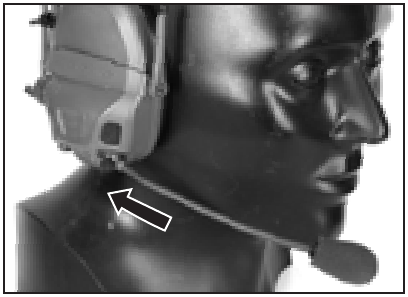

4. Sluit de microfoon aan op de tegenoverliggende oorschelp en draai de duimschroef met de hand vast. Indien gewenst kunt u een platte schroevendraaier gebruiken om 1/8 slag verder dan handvast (12 inch-ounce) aan te draaien.

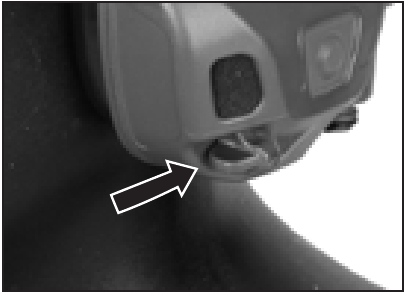

5. Plaats de microfoonpoortstekker op de oorschelp waarvan u de microfoon hebt verwijderd.


OPMERKING: Als u de headset wilt configureren zonder een boommicrofoon voor alleen luisteren / alleen hoorfunctie, sla dan stap 3 en 4 over.

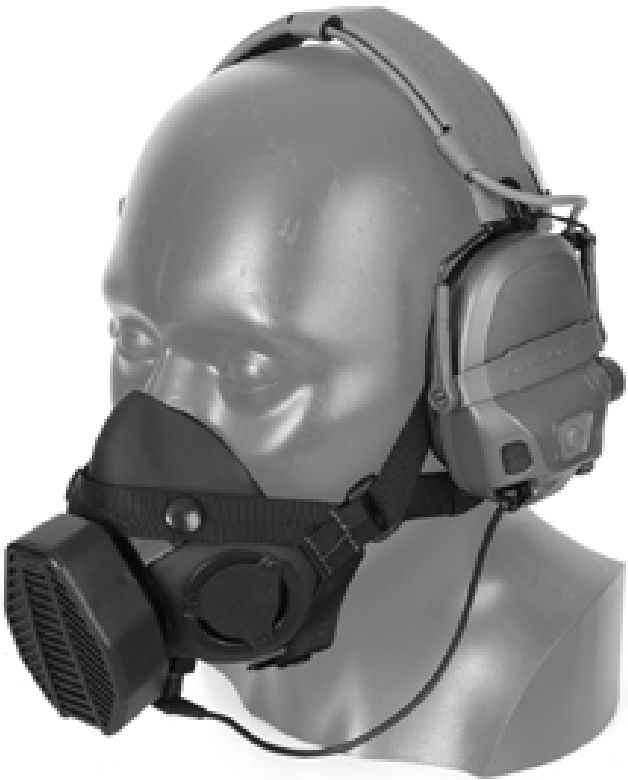

Een adembeschermings-/zuurstofmasker aansluiten

(Optioneel)
De headset heeft twee microfoonpoorten die kunnen worden gebruikt met de boommicrofoon, een adembeschermer/zuurstofmasker, of beide tegelijkertijd. Om een adembeschermer/zuurstofmasker aan te sluiten:

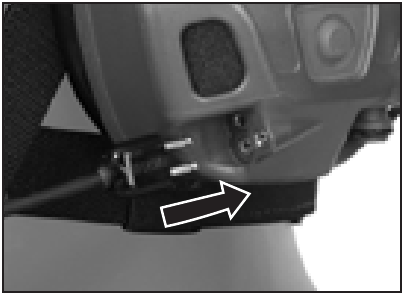

1. Sluit de adapterkabel aan op het masker.
2. Sluit het andere uiteinde aan op een open microfoonpoort op de headset.



OPMERKING: Als zowel de boommicrofoon als de maskermicrofoon op de headset zijn aangesloten, zijn beide tegelijkertijd actief. Afhankelijk van uw omgeving en operationele behoefte, koppelt u de boommicrofoon los en bergt u deze op als u deze niet actief hoeft te hebben.

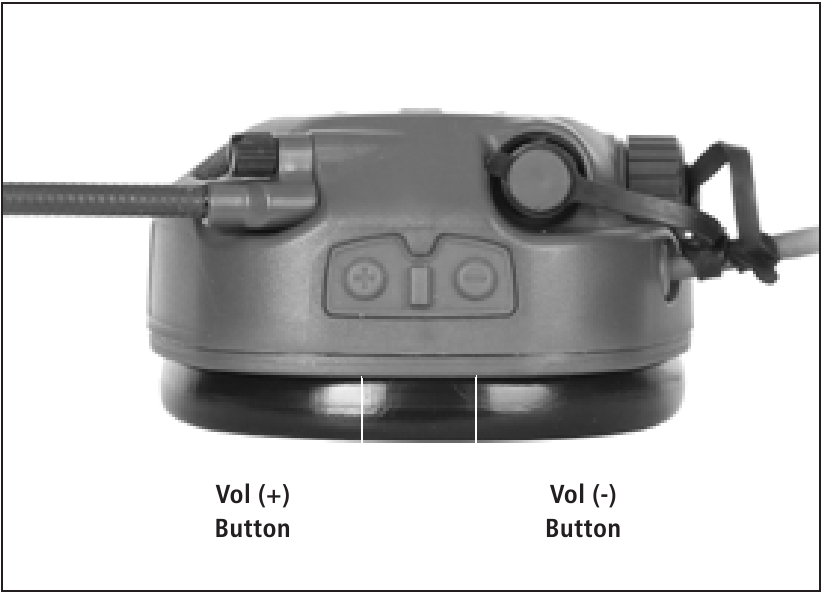

DE 3D HEAR-THROUGH-MODUS BEDIENEN

De 3D Hear-Through-modus reproduceert omgevingsgeluiden uit de omgeving via de oorschelpen voor een groter situationeel bewustzijn. De radio-/intercomcommunicatiefunctie gaat door met de hoorfunctie aan of uit.

Om Hear-Through IN te schakelen: Houd een willekeurige volumeknop ingedrukt. De headset geeft drie oplopende tonen weer en de hoorfunctie wordt geactiveerd.
Om het Hear-Through-volume te verhogen: Druk op de voorste volumeknop + of houd deze ingedrukt. De headset geeft een korte toon weer die luider wordt naarmate het volume toeneemt.
Om het Hear-Through-volume te verlagen: Druk op de achterste volumeknop – of houd deze ingedrukt. De headset geeft een lange toon weer die zachter wordt naarmate het volume afneemt. In de laagste volumepositie wordt de hoorfunctie gedempt.
Om Hear-Through UIT te schakelen: Houd de volumeknoppen + en – samen ingedrukt. De headset geeft drie aflopende tonen weer en de hoorfunctie stopt.

NFMI-OORDOPPEN GEBRUIKEN

(apart verkrijgbaar)

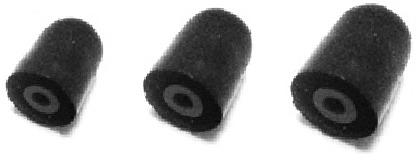

1. Selecteer de standaard tips om te beginnen en verwijder de schuimrubber tips uit de verpakking. De maten van de schuimrubber tips zijn Slim, Standard en Large (als er problemen zijn met de pasvorm, probeer dan de volgende kleinere of grotere maat, indien nodig).

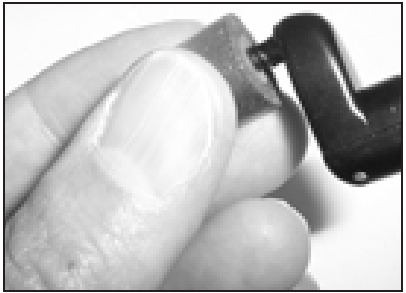

2. Draai de schuimrubber tips op de oordoppen. Zorg ervoor dat de schuimrubber tip volledig op de oordop is gedraaid.

3. Rol de schuimrubber tip tussen uw vingers om deze samen te drukken.

4. Steek de schuimrubber tip voorzichtig in het oor en zorg ervoor dat de oordop waterpas in het oor zit, zoals afgebeeld.

5. Herhaal stappen 3 en 4 om de andere oordop in het andere oor te steken.
6. Doe de hoofdband/helm op; pas de headset aan en sluit hem aan.

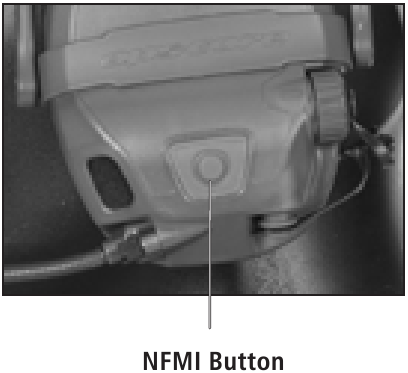

7. Druk op de NFMI button op de linker oorschelp om het geluid van de oortelefoon naar de NFMI-oordop over te brengen. Er klinkt een dubbele toon ter bevestiging.


LET OP: als u de NFMI button inschakelt zonder de oordoppen in te hebben, ontvangt u geen geluid.

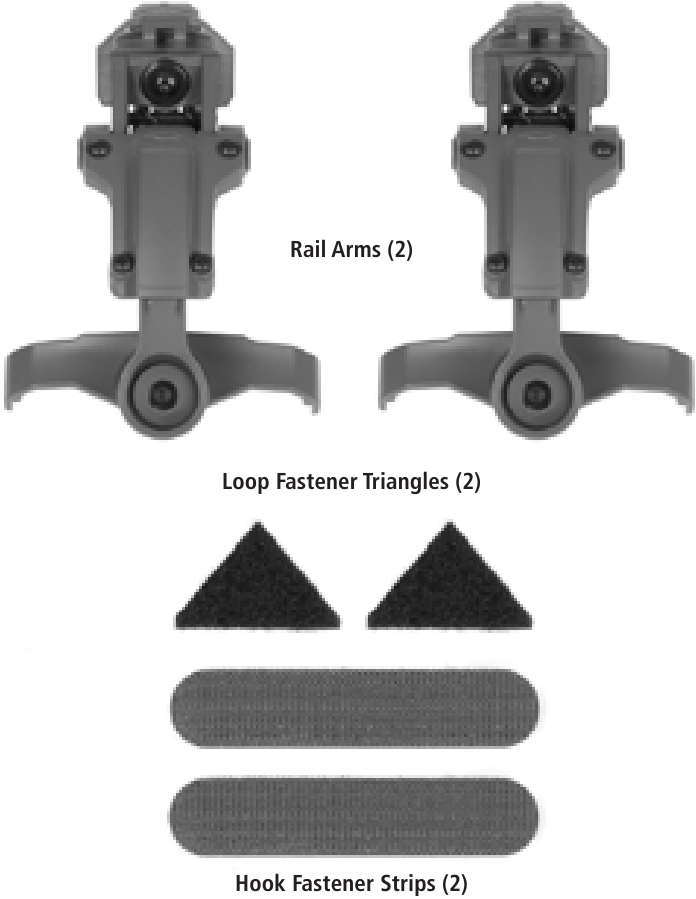

HELM-RAILMONTAGE

Helmet Rail Mount Kit (apart verkrijgbaar)
Gebruik de bovenstaande onderdelen om de headset aan de helm te bevestigen.

KLITTENBANDINSTALLATIE

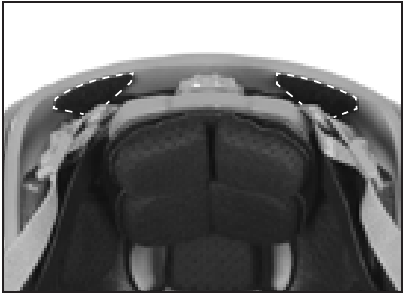

Installeer het lusdeel op de helm

1. Verwijder de achterkant van de driehoekige lusdelen met kleeflaag en installeer ze aan de binnenkant van de achterrand van de helm, zoals afgebeeld.

2. Installeer de twee stukken haakbandstrips zoals afgebeeld.

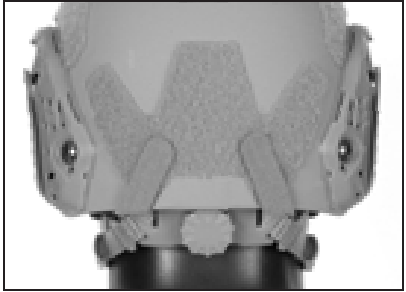

3. Pas de positie van de haakbandstrips indien nodig aan om de kabel van oor tot oor goed te geleiden.


HOOFDBAND VERWIJDEREN

De oorschelpen van de hoofdband verwijderen

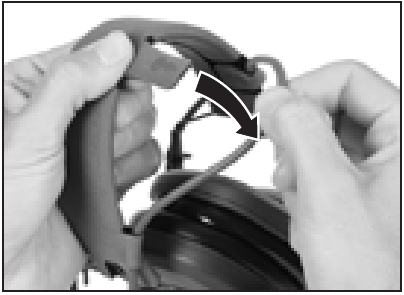

1. Maak de drie klittenbandkabelgeleiders op de hoofdband los om de kabel van oor tot oor vrij te maken.

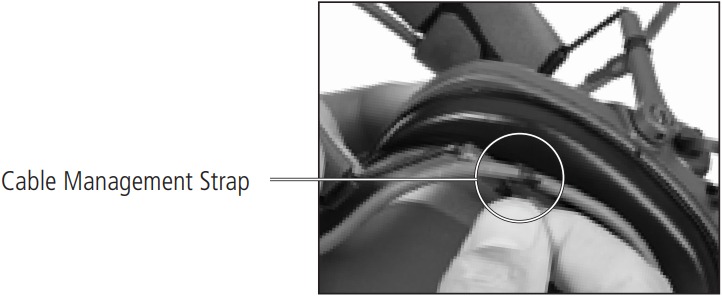

2. Maak de kabelbeheerbanden los

3. Pak de achterkant van een oorschelp vast met één hand.
   Plaats met uw andere hand uw duim op de hoofdbandriem en gebruik uw wijsvinger om de hoofdbandarm vast te pakken waar deze is verbonden met de hoofdbandriem.

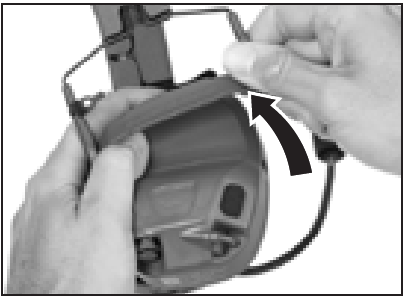

4. Gebruik uw wijsvinger om de hoofdbandarm naar u toe te trekken, waardoor de oorschelp van de hoofdband wordt losgemaakt.

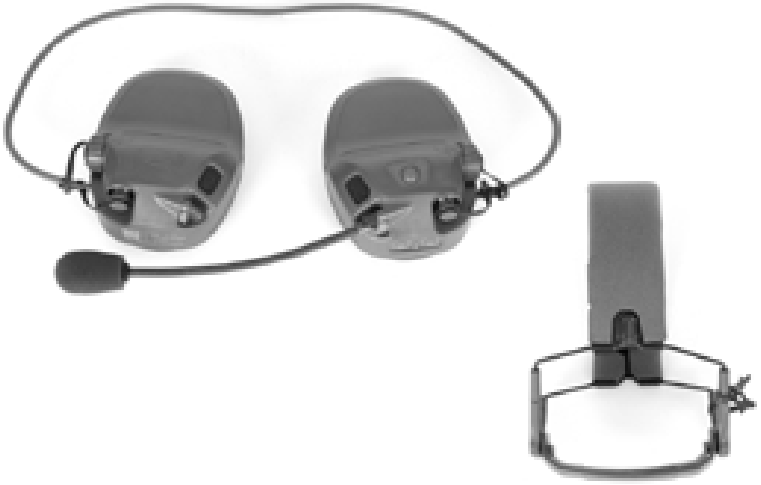

5. Herhaal het proces voor de andere oorschelp.


RAILARMINSTALLATIE

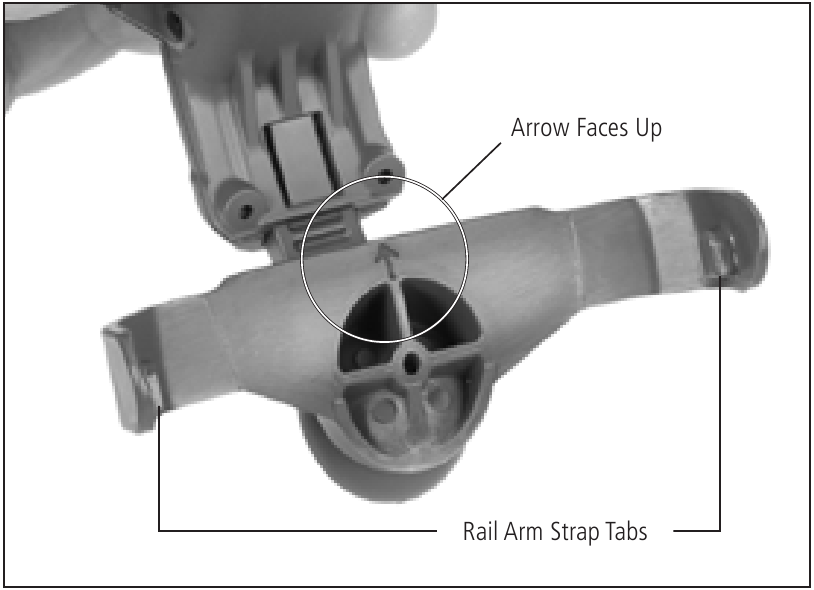

De headset op de railarmen installeren

1. Lijn de railarm uit met de oorschelp, zodat de uitstulping van de railarmriem naar beneden wijst / de pijlmarkering aan de binnenkant van de riem naar boven wijst.

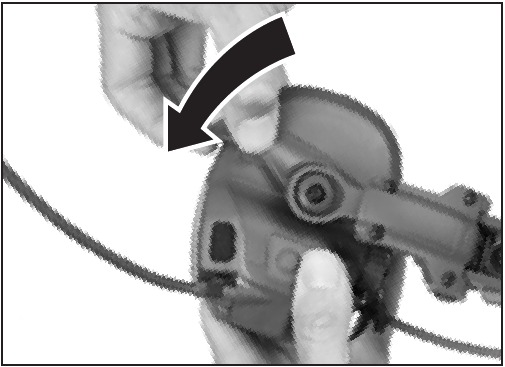

2. Steek één kant van het lipje van de railarmriem in het gat aan de zijkant van de oorschelp en druk omlaag om het tegenoverliggende lipje van de oorschelpriem in het gat aan de andere kant van de oorschelp vast te klikken. (Herhaal dit voor de andere oorschelp).

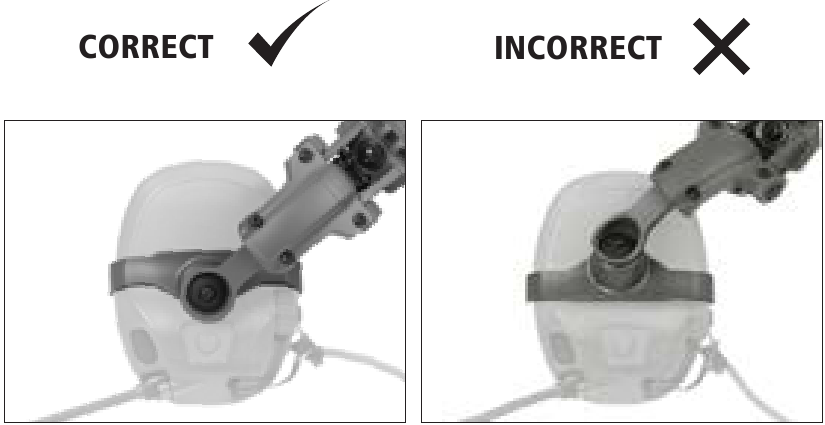

LET OP: installeer de lipjes van de railarmriem NIET ondersteboven.

HELM BEVESTIGEN

De headset aan de helm bevestigen

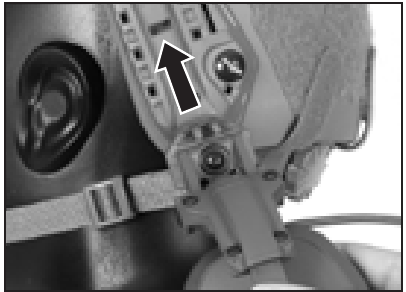

1. Draai de railarmschoen zoals afgebeeld en steek deze in het onderste achterste gedeelte van de ARC Rail.

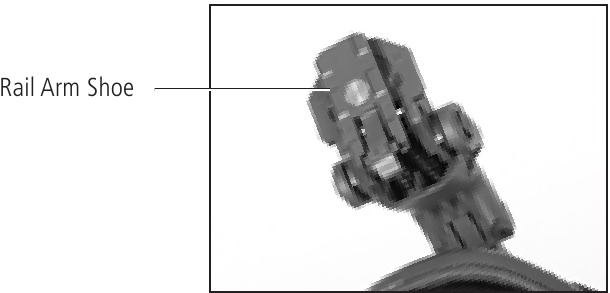

2. Duw de railarmschoen omhoog totdat het lipje in de gewenste railsleuf klikt.
   (Herhaal stap 1 en 2 voor de andere oorschelp)

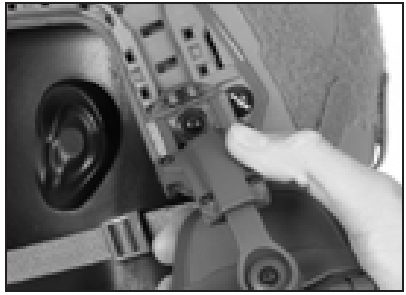

3. Draai de arm en oorschelp over de oorpositie en steek de kabel in de kabelklem, zoals afgebeeld.
   (Herhaal dit voor de andere oorschelp).

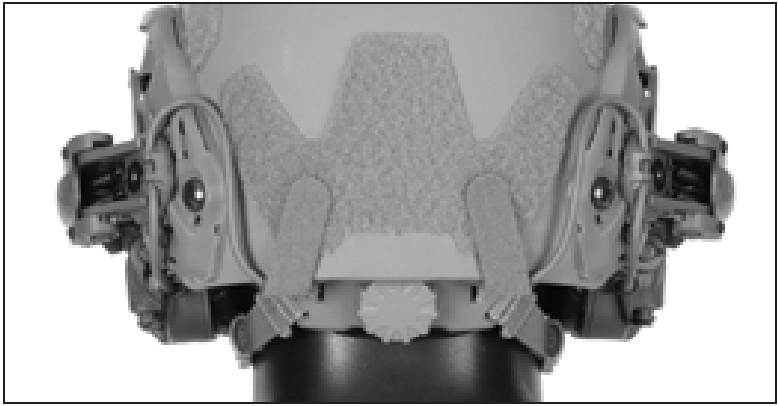

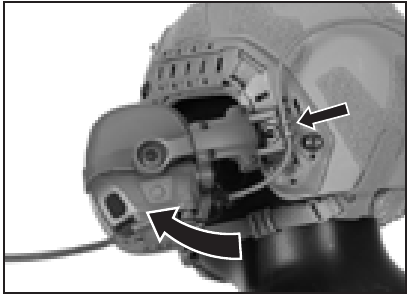

4. Bevestig de kabel aan de helm zoals afgebeeld met behulp van de meegeleverde klittenbandsluitingen.


OPGEBORGEN POSITIE

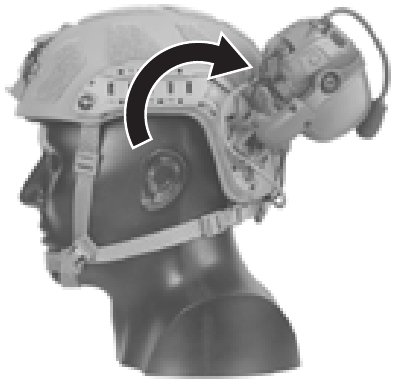

CORRECT

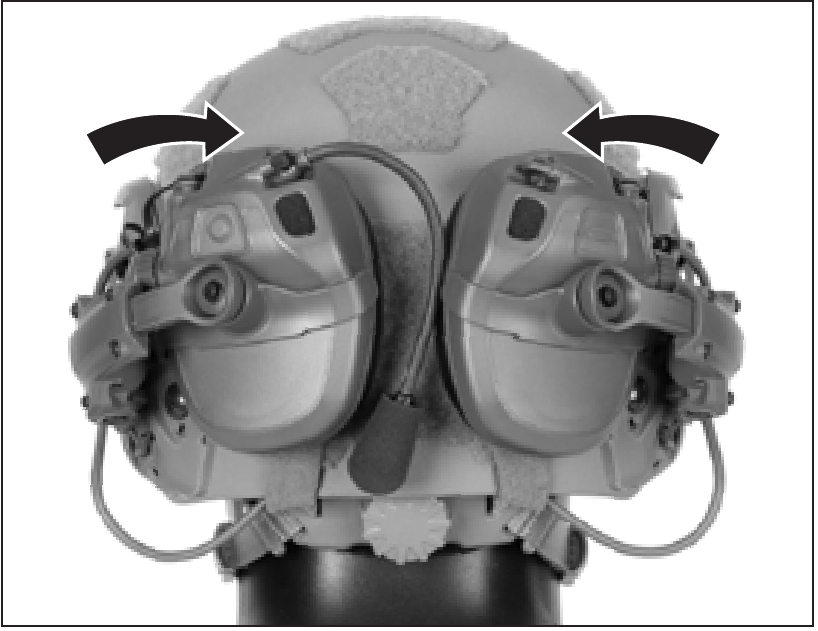

Berg de headset op door de oorschelpen OMHOOG en over de achterkant van de helm te draaien.

ONJUIST

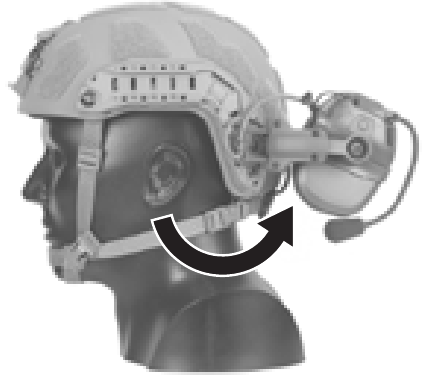

Probeer de headset NIET op te bergen door de oorschelpen OMLAAG en naar achteren te draaien. Hierdoor raken de kabels in de knoop en verdraaid.

Maak het opbergen van de headset af door de oorschelpen op de achterkant van de helm te vouwen, zoals afgebeeld.

HELM OP-/AFZETTEN

De helm en het apparaat opzetten

1. Zet, met de headset in de opgeborgen positie, de helm op, maak de kinband vast en span alle riemen aan.

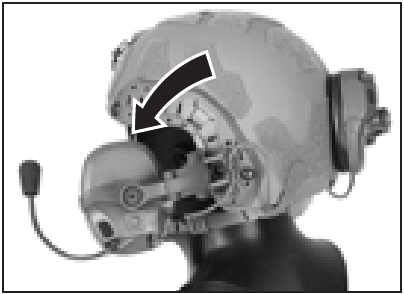

2. Trek de oorschelp naar buiten; draai de headset-oorschelpen over de oren.

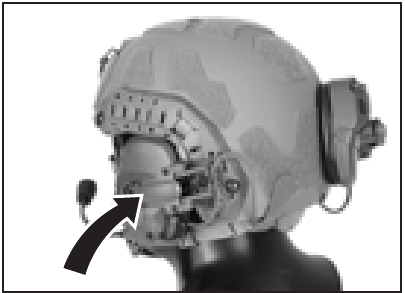

3. Pak de oorschelp vast en duw hem naar het hoofd en centreer hem over het oor.

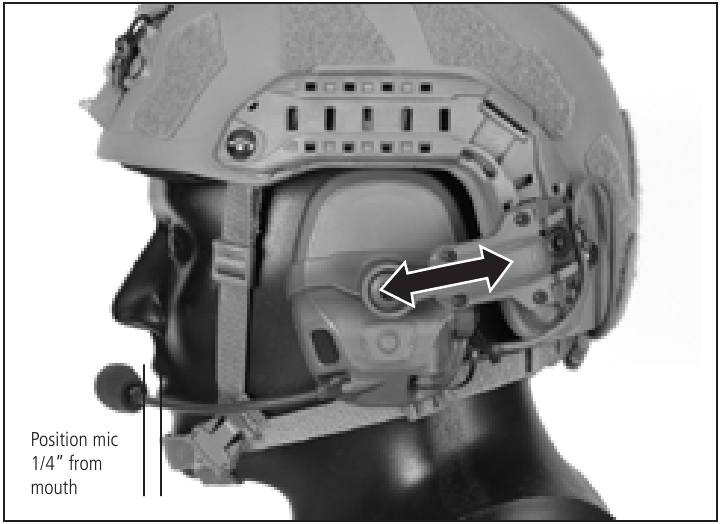

4. Pas de lengte van de railarm aan zodat de oorschelp over het oor is gecentreerd en pas de microfoon over de mond aan (binnen ¼ inch) voor optimale prestaties.


De helm en het apparaat afzetten

1. Trek de oorschelpen van het hoofd af totdat de railarmen in de open positie blijven staan.
2. Maak de kinband los en verwijder de helm.

Optioneel: voor of na het verwijderen van de helm kan de gebruiker ervoor kiezen om de oorschelpen in de opgeborgen positie te plaatsen.

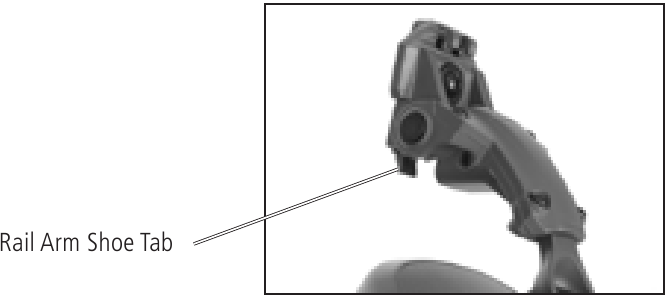

RAILBEVESTIGINGSARMEN LOSMAKEN

De railarmen losmaken van de helm

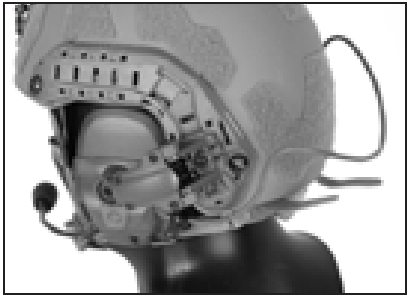

1. Maak de kabel los van beide kabelklemmen van de railarm en van de achterkant van de helmschaal door de klittenbandstrips los te maken.

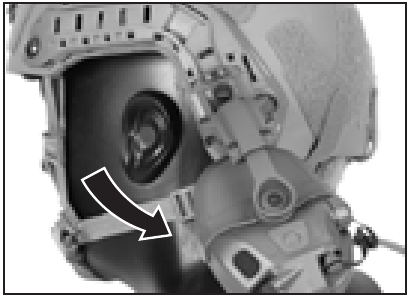

2. Draai de oorschelp naar beneden zoals afgebeeld.

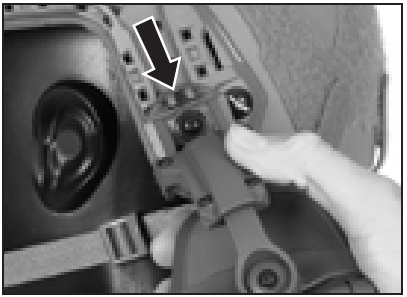

3. Til het lipje omhoog en schuif de railarm omlaag en uit de rail.
   (Herhaal stap 2 en 3 voor de andere oorschelp)



OORSCHELPEN VERWIJDEREN VAN RAILARMEN

De oorschelpen verwijderen van de railarmen

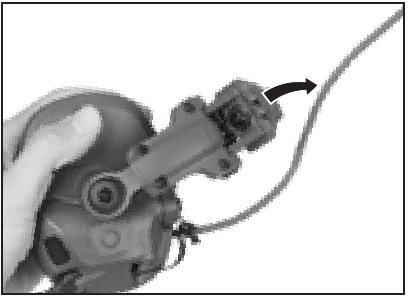

1. Verwijder de oor-tot-oor kabel van beide kabelklemmen (indien nog aangesloten).

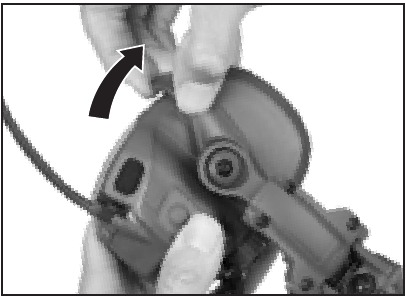

2. Pak één oorschelp met één hand vast.
   Plaats met uw andere hand uw duim op de railarmband of het cardanische punt en gebruik uw wijsvinger om de hoofdband aan het uiteinde te pakken waar deze is verbonden met de oorschelp.

3. Gebruik uw wijsvinger om de band naar u toe te trekken, waardoor de oorschelp van de band wordt losgemaakt.

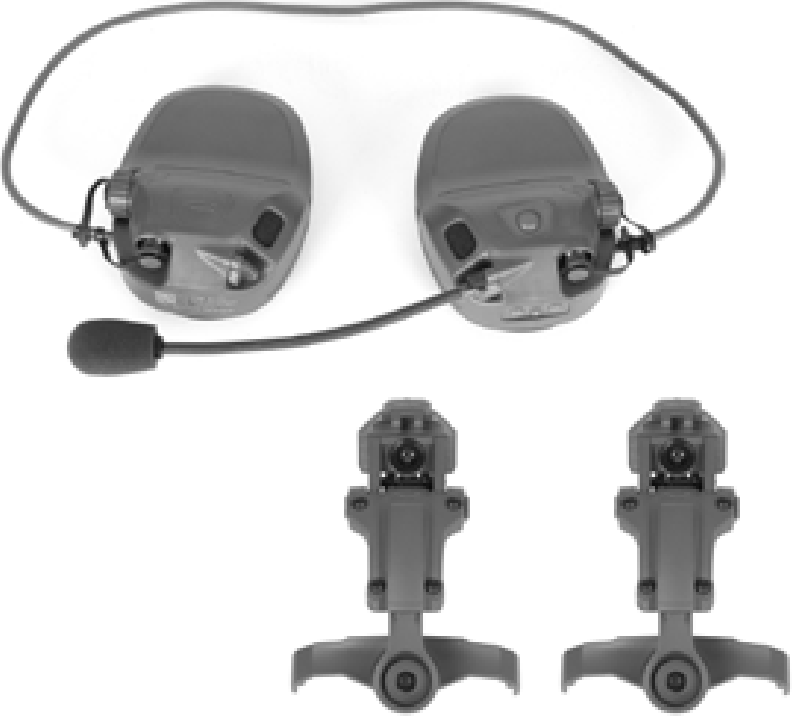

4. Herhaal dit proces voor de andere oorschelp.


OORSCHELPEN AAN HOOFDBAND BEVESTIGEN

De oorschelpen aan de hoofdband bevestigen

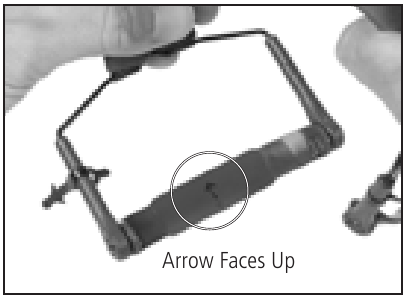

1. Zoek de pijl aan de binnenkant van de hoofdbandbevestigingsarm en zorg ervoor dat de pijl naar boven wijst bij het bevestigen aan de oorschelpen. De headsetarmzijde met de rubberen banden voor kabelbeheer moet zich aan de achterkant van de headset bevinden.

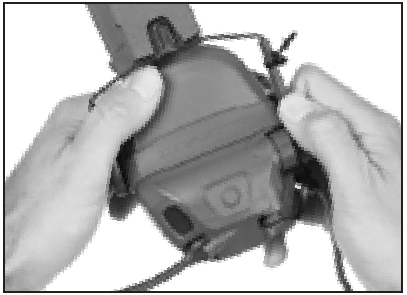

2. Bevestig de hoofdband buiten de oorschelp; klik het uitstekende element in de oorschelp; herhaal dit aan de andere kant; de oorschelpen zijn nu aan de hoofdband bevestigd.

3. Zoek/houd het middelpunt van de oor-tot-oor kabel vast. Vouw het middelste kabelretentielipje over het middelpunt van de kabel.

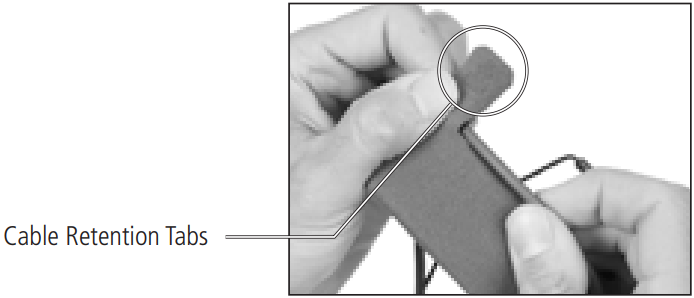

4. Zoek de kabelretentielipjes op de voorrand van de hoofdband. Zet de kabel vast met de kabelretentielipjes. Herhaal dit aan elk uiteinde van de hoofdband.

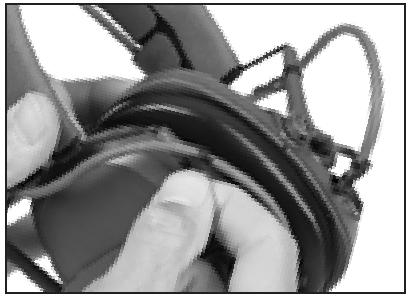

5. Wikkel de kabelbeheerband om de kabel en duw de staart door de lus om deze vast te zetten. Herhaal dit voor de andere oorschelp. Zorg ervoor dat de kabel zich aan de buitenkant van de hoofdbandbevestigingsarm bevindt.



HET APPARAAT AANSLUITEN

(Alleen modellen met connector)
De headset aansluiten (apart verkrijgbaar) op de headset:

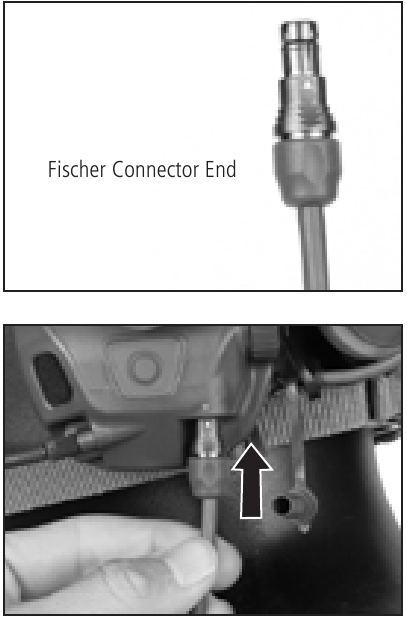

1. Sluit het Fischer-connectoruiteinde van de kabel aan op de linker- of rechterkant van de headset (voorkeur van de gebruiker). De kabel heeft een driehoekige ( ) markering op de Fischer-connector voor de juiste uitlijning.


HET APPARAAT LOSKOPPELEN

(Alleen modellen met connector)
De headset loskoppelen (apart verkrijgbaar) van de headset:

1. Koppel de kabel los van de headset door aan de buitenste huls van de connector te trekken om deze te ontgrendelen.
   OPMERKING: Probeer de kabel NIET los te koppelen door aan de kabel zelf te trekken.

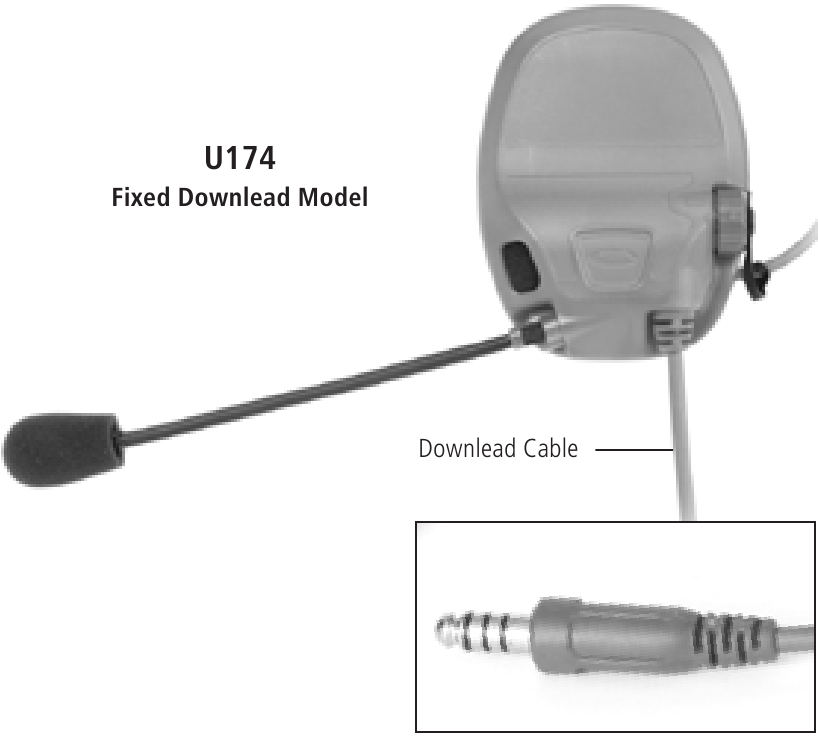

MODELLEN MET VASTE KABEL

De AMP Communication Headset-modellen met vaste kabel hebben een permanent bevestigde kabel die is aangesloten op de linker oorschelp.

ONDERHOUD

Uw headset onderhouden
Eenvoudig onderhoud helpt de headset in goede staat te houden. Voer de volgende taken naar behoefte uit.

Inspectie

1. Inspecteer de oorkussens regelmatig om er zeker van te zijn dat ze geen scheuren of beschadigingen hebben, die de gehoorbescherming kunnen verminderen en/of ongemak kunnen veroorzaken. Bij regelmatig gebruik wordt aanbevolen om uw oorkussens eenmaal per zes maanden te vervangen, of eerder indien nodig, om maximale bescherming en comfort te behouden.
2. Inspecteer de schroef van de boommicrofoon regelmatig en zorg ervoor dat deze niet los zit. Draai de schroef niet te strak aan.
3. Inspecteer om er zeker van te zijn dat het schuim van de hoormicrofoon op zijn plaats zit en niet uitsteekt.

Reinigen

1. Reinig de headset regelmatig met een zachte doek die is bevochtigd met water en zeep.
2. Droog grondig af met een schone doek.

OPSLAG

OPMERKING: Zorg er bij het opbergen van de headset voor dat de oorkussens niet worden samengedrukt. Compressie op lange termijn kan de oorkussens vervormen, waardoor geluidsdemping verloren gaat.

1. Verwijder de batterijen voordat u de headset voor lange tijd opbergt.
2. Zorg ervoor dat de headset droog is voordat u hem opbergt.
3. Bewaar de headset indien mogelijk in een koele, droge ruimte. Vermijd opslag in ruimtes die gevoelig zijn voor overmatige hitte.

PROBLEEMOPLOSSING

Het hoorgeluid wordt niet geactiveerd

1. Zorg ervoor dat de batterijkappen goed vastzitten.
2. Houd de + volumeknop ingedrukt. Als het hoorgeluid is uitgeschakeld, wordt het ingeschakeld. Als het volume te laag is ingesteld, wordt het verhoogd.
3. Als u een NFMI-headset heeft en geen NFMI-oordopjes gebruikt, probeer dan op de NFMI-schakelknop te drukken om te zien of het geluid terugkeert.
4. Vervang de batterijen door nieuwe en herhaal vanaf stap 1.

KLANTENSERVICE

Onze toegewijde klantenservice- en supportprofessionals zijn hoog opgeleid in alle aspecten van onze producten en zijn beschikbaar om u te helpen met al uw behoeften, inclusief bestellingen, facturering, garanties en retouren, vragen over accessoires, vervangende onderdelen en technische ondersteuning.

Ops-Core Klantenservice
+1 888.894.1755
groundcs@gentexcorp.com

SPECIFICATIES

Gewicht:

Alle gewichten zijn inclusief batterijen.

Geluidsdemping:
