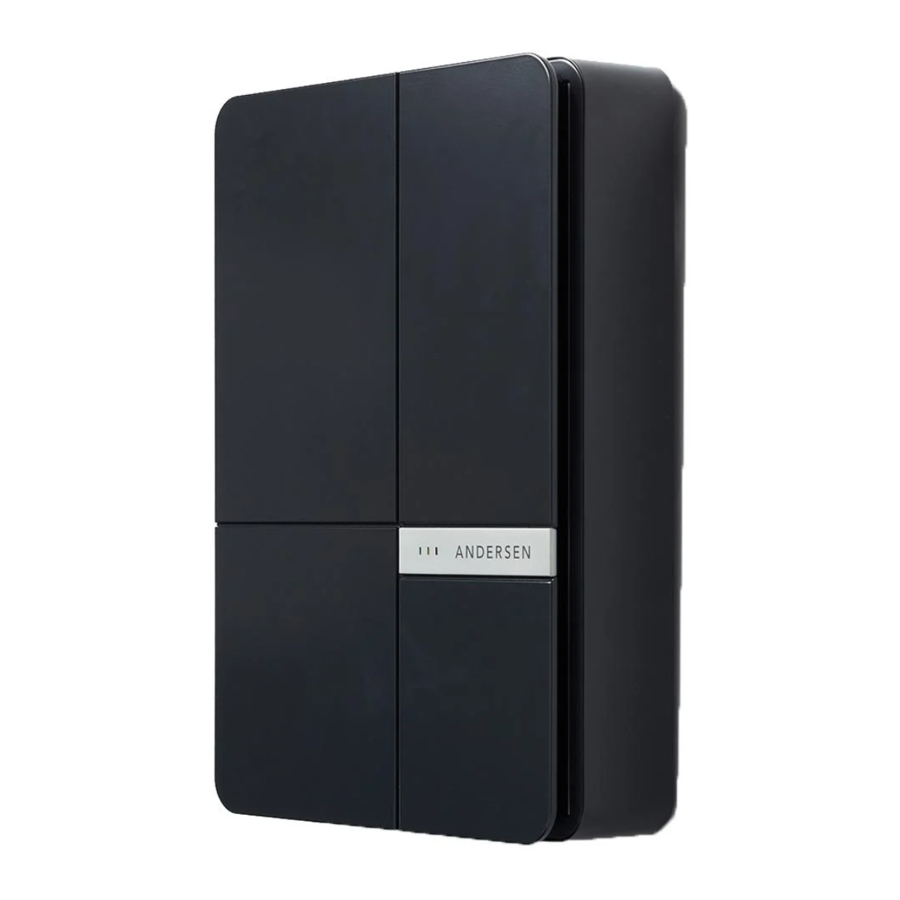

Inleiding
De Andersen A2 mag alleen worden geïnstalleerd door een elektricien met de juiste kennis en kwalificaties. De installatie moet voldoen aan de huidige edities van de IET-praktijkrichtlijn voor elektrische voertuigen Installatie van oplaadapparatuur en IET BS 7671-vereisten voor Elektrische installaties. Het niet naleven hiervan kan leiden tot letsel of de dood.
Het is de verantwoordelijkheid van de installateur en/of ontwerper om de juiste bekabeling en beveiligingsinrichtingen te bepalen wanneer externe invloeden een effect kunnen hebben op de ingebouwde beveiliging.
Het is ook de verantwoordelijkheid van de installateur om de relevante DNO aan te melden of op de hoogte te stellen van de installatiedetails van het laadpunt en het pand in overeenstemming met de ENA-richtlijnen.
Het openen van de behuizing mag alleen worden uitgevoerd als de stroom van het elektriciteitsnet is losgekoppeld. Het uitvoeren van live testen mag alleen worden uitgevoerd door een persoon of personen die hiervoor gekwalificeerd zijn.
De installatie-instructies moeten nauwkeurig worden opgevolgd om een correcte installatie en inbedrijfstelling te garanderen. Het niet opvolgen van deze instructies kan leiden tot schade aan het Andersen-laadpunt, de bestaande installatie of de apparatuur van de leverancier,
Tijdens en na voltooiing van de installatie moet deze worden geïnspecteerd, getest en gecertificeerd om te verifiëren dat deze voldoet aan de huidige elektrische voorschriften en normen, indien van toepassing.
Voordat de Andersen A2 in gebruik wordt genomen, eisen wij als fabrikant dat de installateur een laadproces simuleert met een erkende EVSE-adapter en een multifunctionele tester om de werking en functionaliteit te bewijzen. Het gebruik van deze apparatuur mag alleen worden uitgevoerd door iemand die de functies ervan begrijpt en de ervaring en kennis heeft om dit te doen.

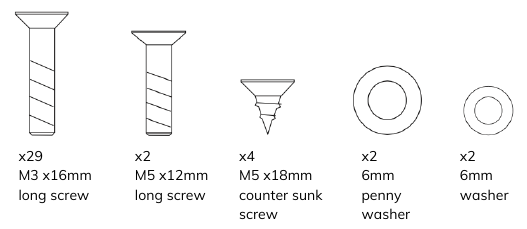

Benodigd
2 mm & 3 mm
Inbussleutels
Kruiskopschroevendraaier

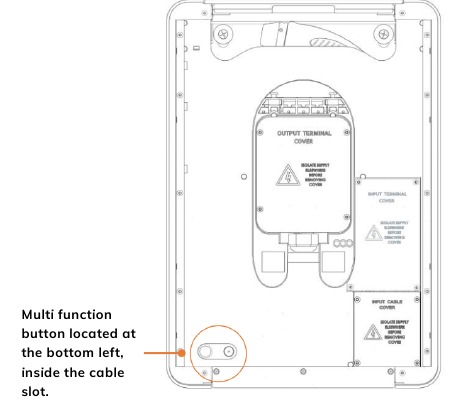

MULTI-FUNCTIONELE WERKING INSTELLEN


Reset RCM (twee keer op de knop drukken)

Ga naar de netwerkinstellingsmodus (drie keer op de knop drukken)

Verlaat de netwerkinstellingsmodus (één keer op de knop drukken)

Ga naar de modus voor het resetten van de unit (vijf keer op de knop drukken)
LED-STATUS VAN DE WERKING

Systeem wordt ingeschakeld. (Rode, oranje en groene LED knipperen twee keer per seconde samen)

Stand-bystand (continu groen)

Voertuig aangesloten (continu groen & continu oranje)

Voertuig aan het opladen (continu oranje)

Laadpunt vergrendeld of wacht op gepland opladen (continu groen & continu rood)

Wi-Fi-configuratie (oranje LED knippert één keer per seconde)
LED-STATUS VAN FOUTEN & UPDATES

Verbinding verbroken met netwerk/cloud (groene LED knippert elke 5 seconden)

RCM- of laadfout (knippert elke seconde rood)

Firmware-upgrade (reeks van groen, oranje, rood voor de duur van de upgrade)

CT-klem losgekoppeld (oranje en rode LED knipperen)

Opnieuw opstarten. (Rode, oranje, groene LED knipperen 4 keer per seconde.)

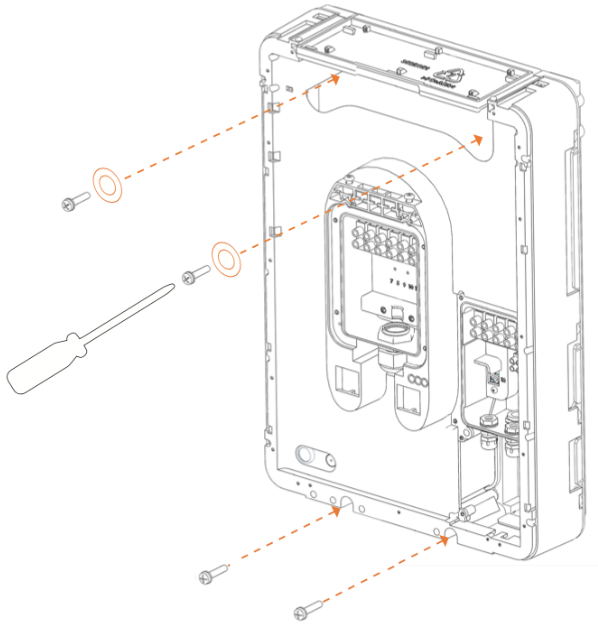

Stap 1: Bevestig de A2-unit aan de muur

De montagehardware (schroeven, pluggen enz.) moet worden geselecteerd om geschikt te zijn voor de specifieke structuur van de montagemuur.

Wij leveren deze schroeven niet.
Tip: Installeer eerst de bovenste montageschroeven en hang de unit vervolgens op met behulp van de sleutelgaten. Hierdoor kunt u de onderste bevestigingen nauwkeuriger markeren.
Opmerking: Als het montageoppervlak oneffen is, gebruikt u afstandsstukken om ervoor te zorgen dat de unitkern vlak tegen de muur zit.

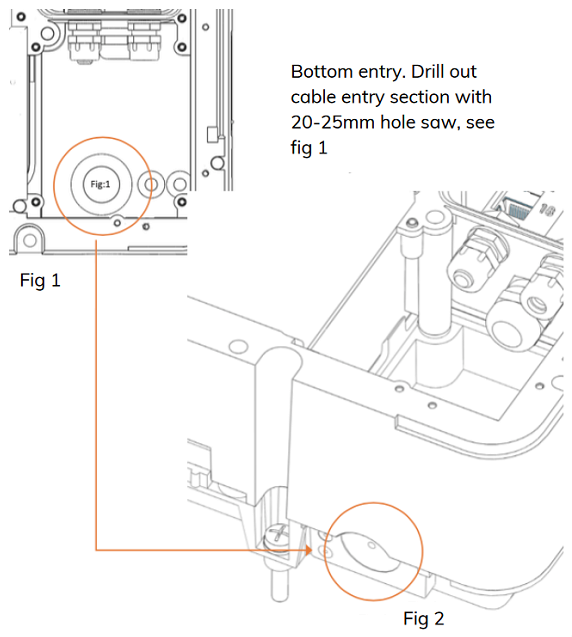

Stap 2: Bereid de A2-kern voor op de invoer van de voedingskabel
De standaard kabelinvoer is vanaf de achterkant, zie Figuur 1

Opmerking: Deze stap kan worden uitgevoerd zodra deze aan de muur is bevestigd.

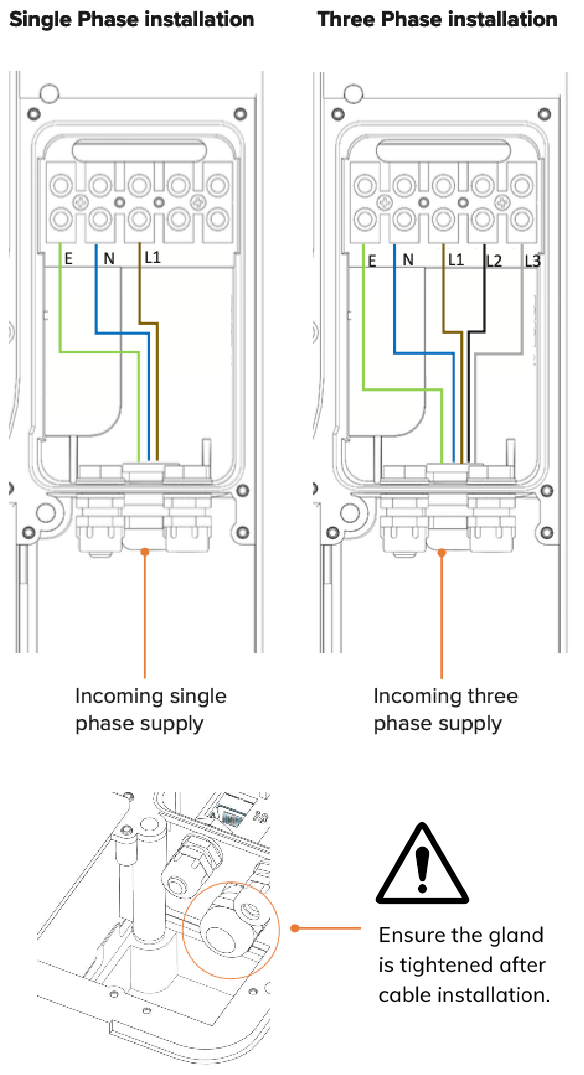

Stap 3: Sluit de voedingskabel aan

Het aanhaalmoment moet 1,2 Nm zijn. Controleer beide zijden van het connectorblok.
TIP: Het aanbevolen type voedingskabel is CAT5e/6 EV-kabel.
Stap 4: Sluit de sensorkabels aan

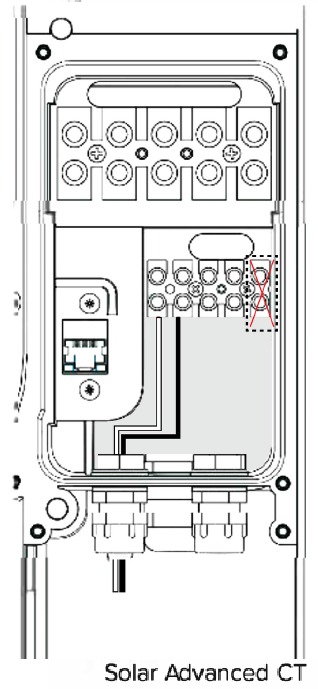

Solar Advanced CT-sensorkabel*
Optioneel

Opmerking: Plaats de CT-klem op de voeding van de PV-omvormer. De oriëntatie kan tijdens het testen worden bepaald.
Aanbevolen kabel:
Afgeschermd getwist paar, bijv. CAT5e/CAT6
Raadpleeg de installatiehandleidingen voor installateurs om deze installatie correct te voltooien.

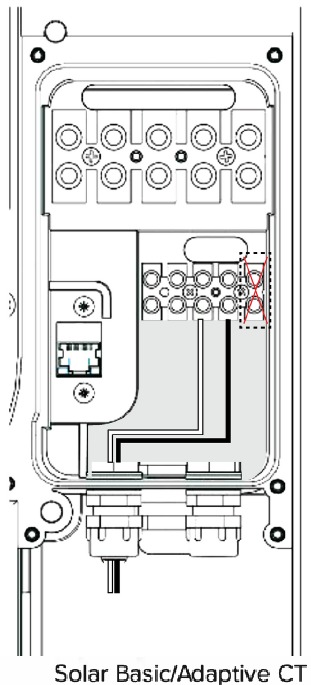

Solar Basic/Adaptive Fuse CT-sensorkabel*
Optioneel

Opmerking: Plaats de CT-klem op de inkomende voeding. De CT-oriëntatie kan worden bevestigd in het dashboard met behulp van een belastingsreferentie, d.w.z. waterkoker 3Kw
Aanbevolen kabel:
Afgeschermd getwist paar, bijv. CAT5e/CAT6

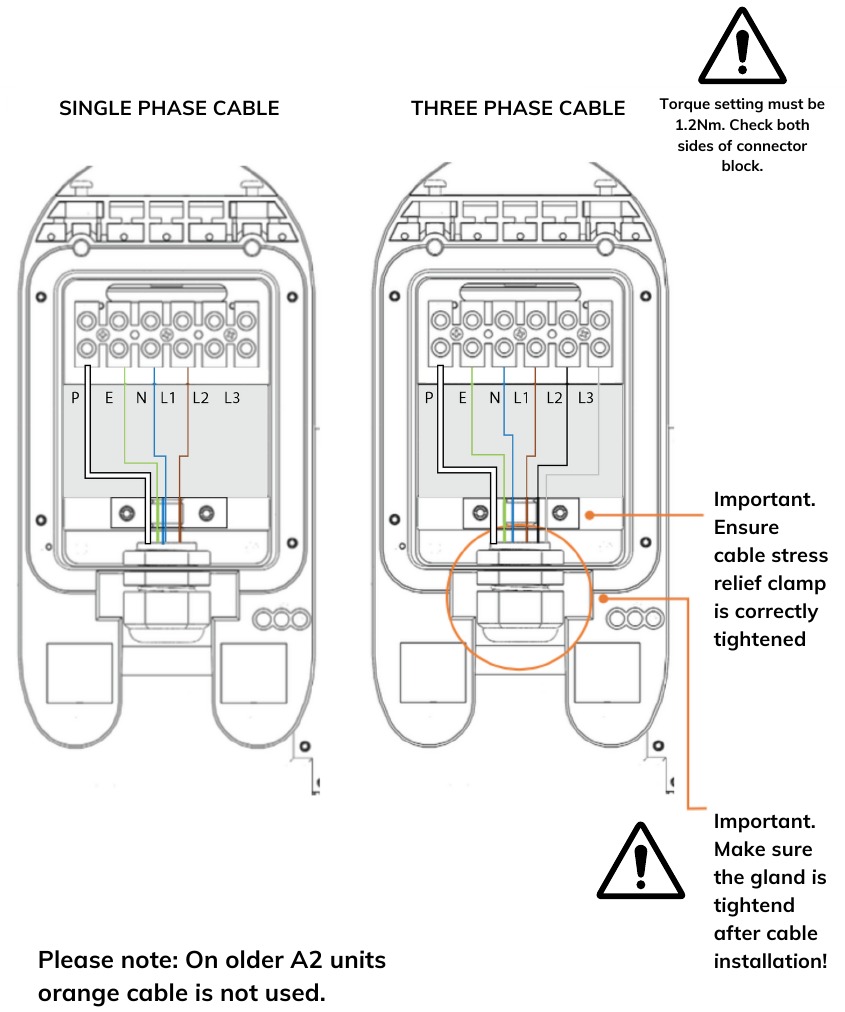

Stap 5: Sluit de laadkabel aan de voertuigzijde aan

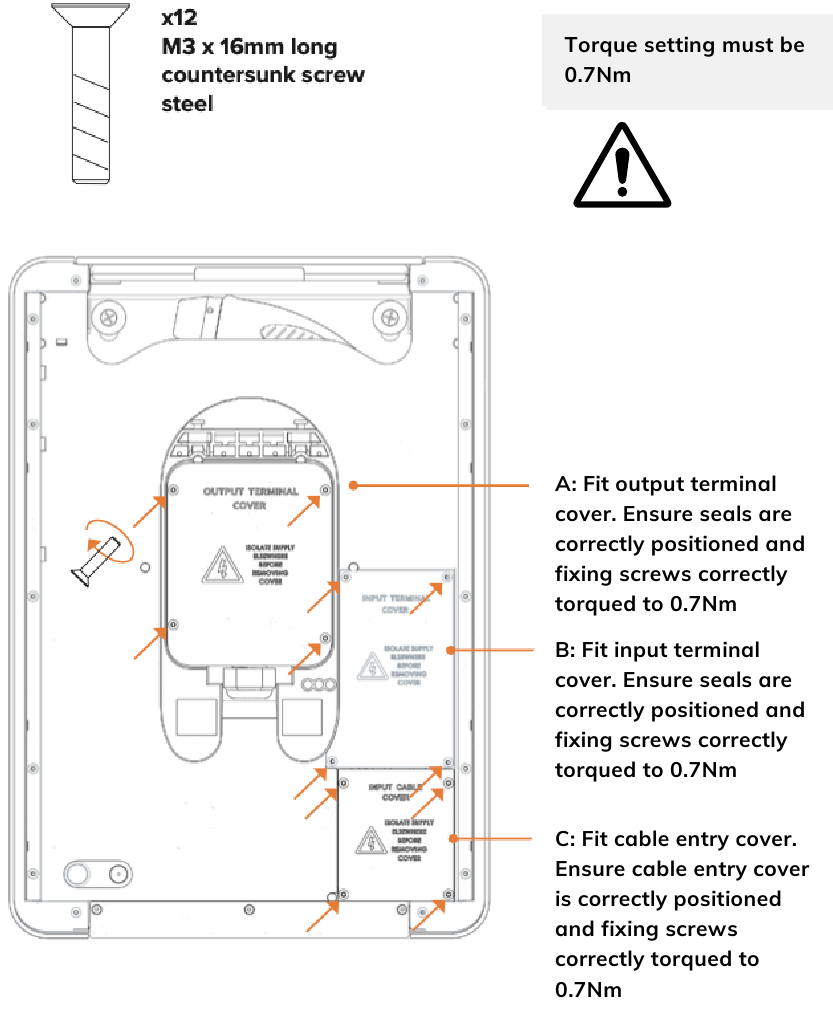

Stap 6: Plaats de beschermkappen

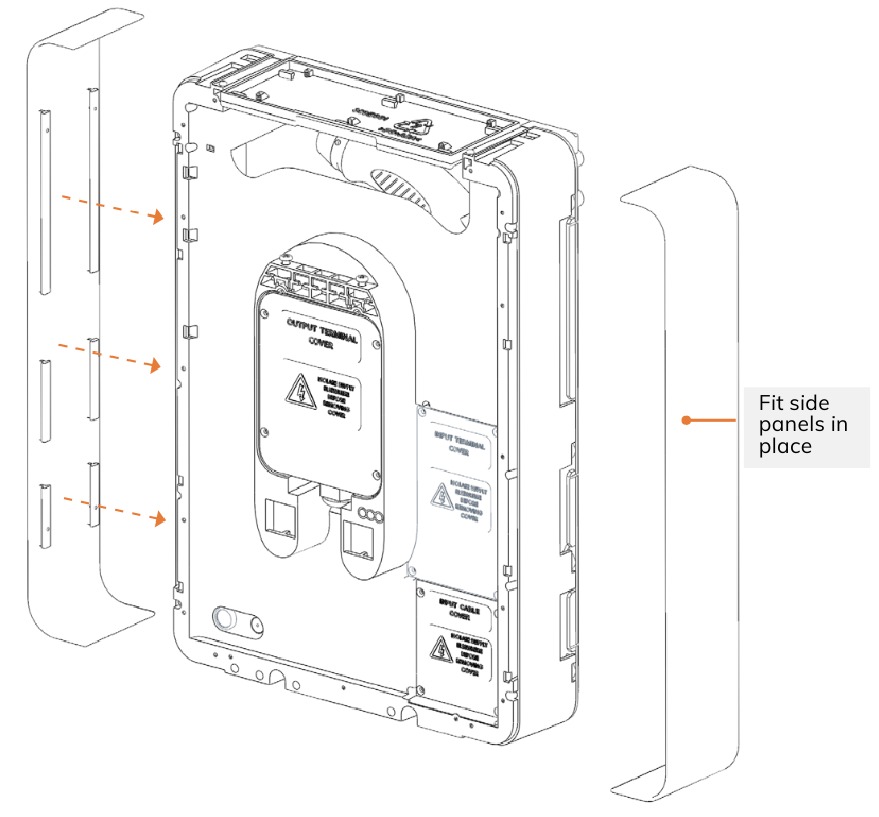

Stap 7: Plaats de zijpanelen

TIPS: Zodra de zijpanelen zich in de sleuven bevinden, oefent u druk uit op de bovenkant en naar buiten. Draai de bevestigingsschroeven op de unitborstels vast om het zijpaneel vast te klemmen.
Vergeet niet dat de unit zo vlak mogelijk tegen de muur moet worden gemonteerd.

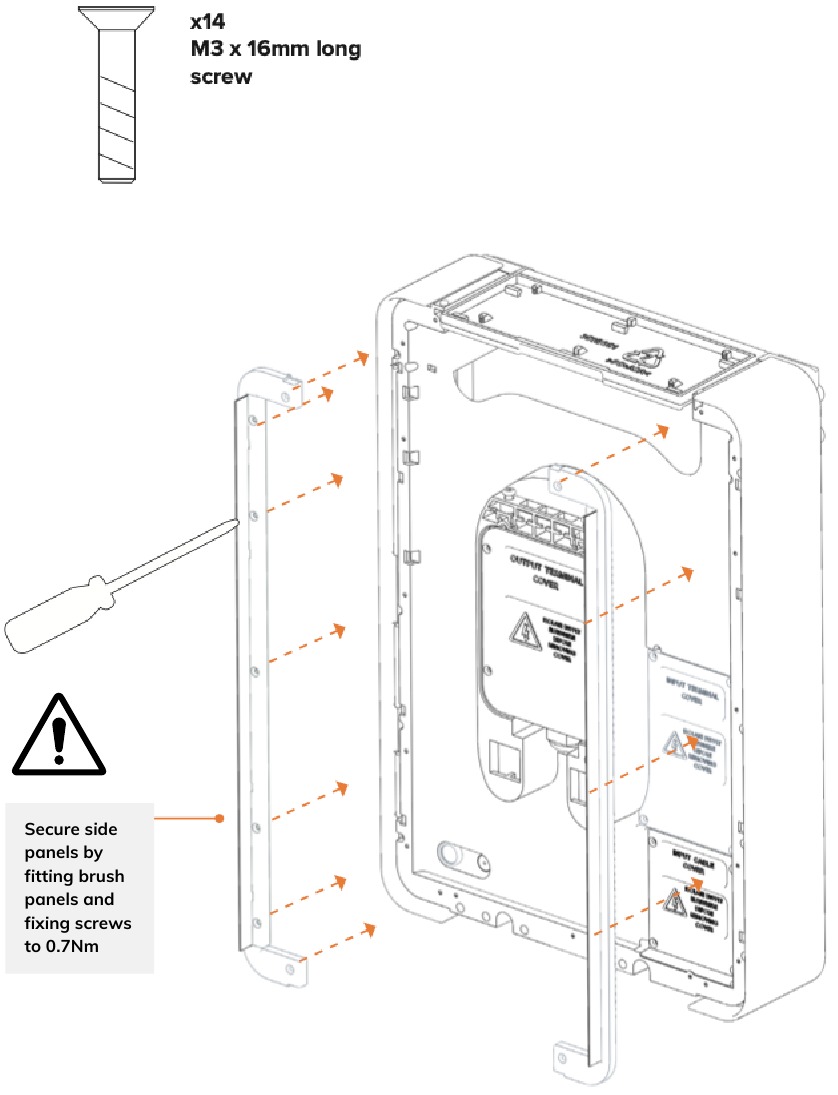

Stap 8: Plaats de kabelborstels

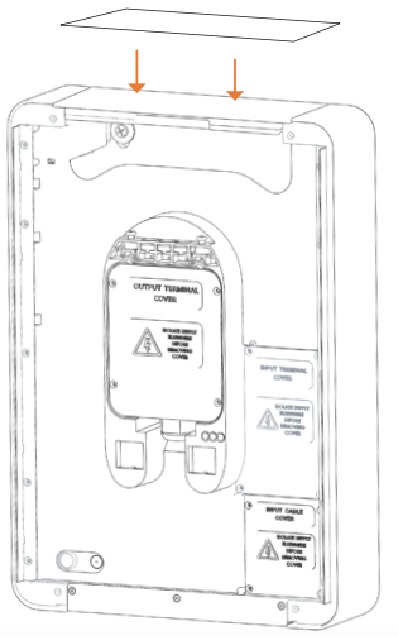

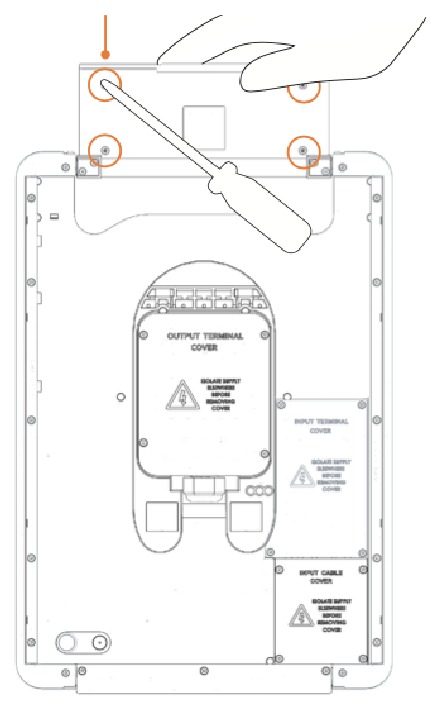

Stap 9: Plaats het dekselpaneel

- Plaats het dekselpaneel in de dekselkern.
Tip: Plaats het deksel gelijkmatig tussen de reeds gemonteerde zijpanelen. Knijp deze onderdelen samen totdat ze op hun plaats klikken.
![Andersen - A2 - Installatie - Stap 8 Installatie - Stap 8]()
- Plaats de bevestigingsschroeven van het deksel en draai ze vast
![Andersen - A2 - Installatie - Stap 9 Installatie - Stap 9]()
Tip: Houd het deksel stevig vast terwijl u de stelschroeven aandraait om ervoor te zorgen dat het deksel niet naar rechts rolt.

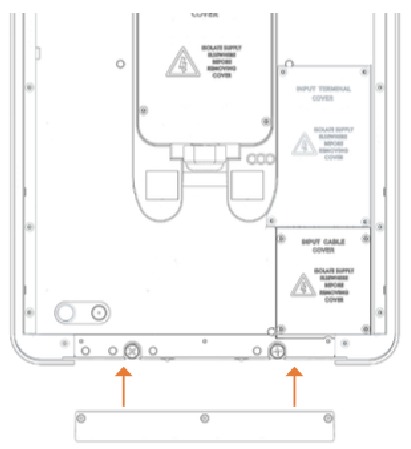

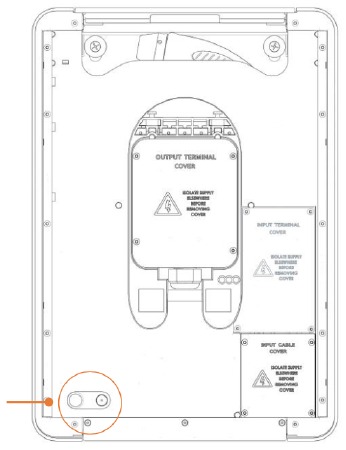

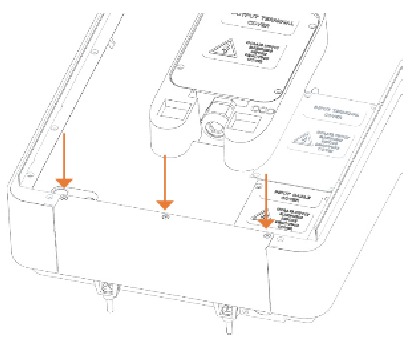

Stap 10: Onderpaneel monteren

- Onderklep monteren
![Andersen - A2 - Installatie - Stap 10 Installatie - Stap 10]()
- Schroeven vastdraaien tot 0,7 Nm
![Andersen - A2 - Installatie - Stap 11 Installatie - Stap 11]()

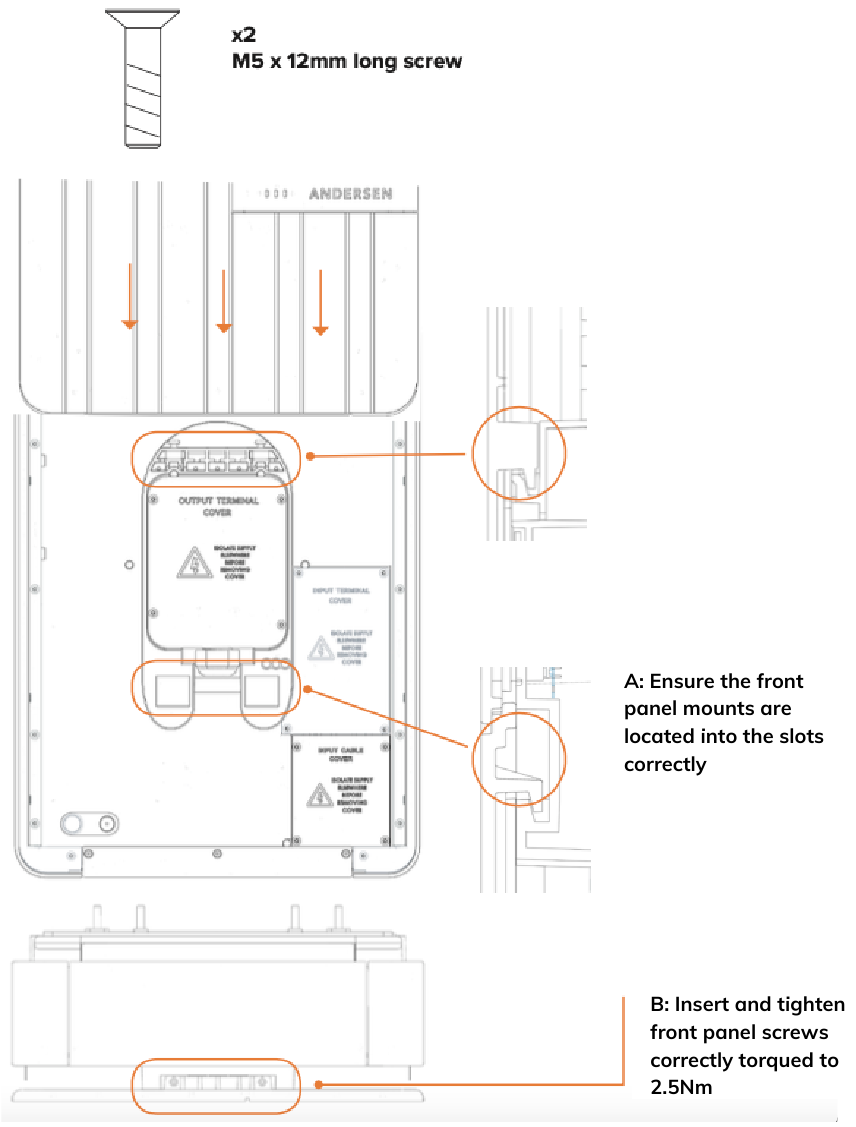

Stap 11: Voorpaneel monteren

Een Andersen A2-laadpunt in bedrijf stellen
Wat u nodig heeft
Een smartphone (iPhone of Android) met Bluetooth ingeschakeld Een draadloze breedbandrouter en het wifi-wachtwoord

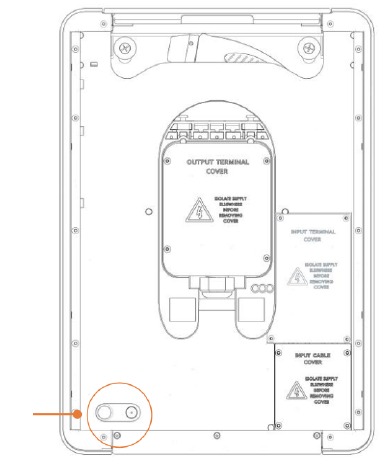

De multifunctionele knop
U moet tijdens dit proces de multifunctionele knop gebruiken om het laadpunt in de netwerkconfiguratiemodus te zetten. De knop bevindt zich aan de onderkant van uw laadpunt, aan de linker onderkant.

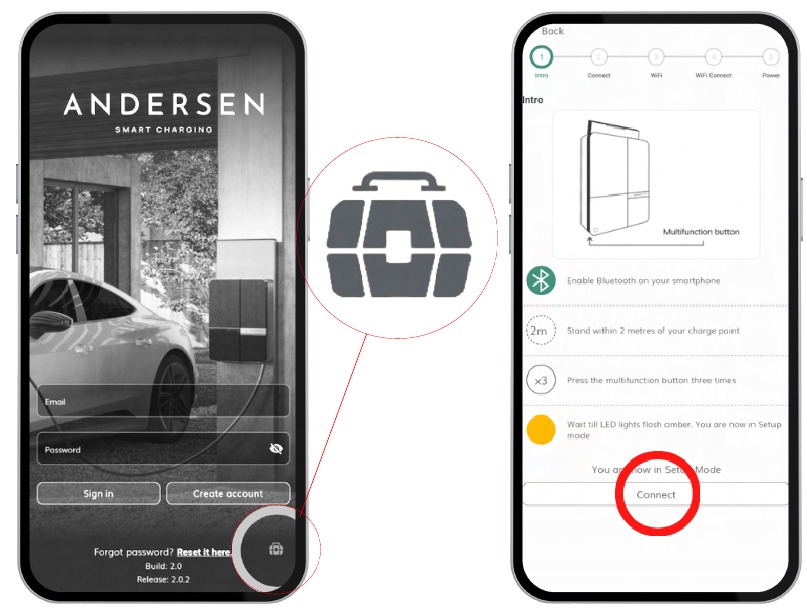

Open de Andersen-app
Zorg ervoor dat u bent uitgelogd
Druk op de toolbox rechtsonder in het scherm.
Volg de stappen op het volgende scherm om uw laadpunt aan te sluiten.

Zoek en druk stevig drie keer op de multifunctionele knop op uw laadpunt.

U zou nu moeten zien dat het LED-statuslampje herhaaldelijk oranje knippert.

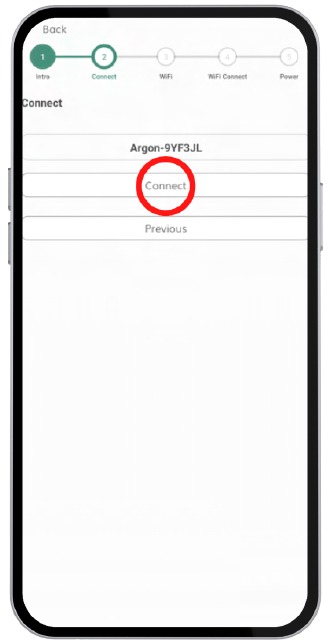

De Andersen-app begint met scannen naar uw laadpunt via Bluetooth. Tik op de 'Connect' (Verbinden) knop op de app om de installatie te starten.

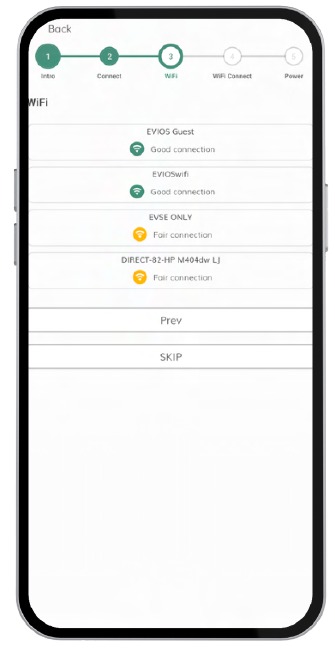

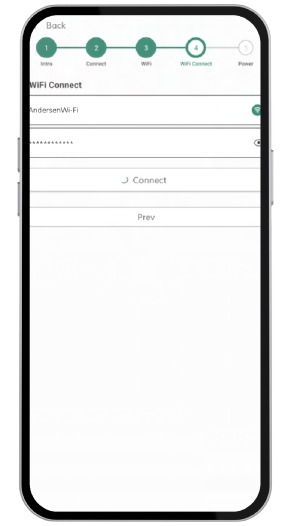

Zodra de Andersen-app alle beschikbare netwerken heeft gevonden, selecteert u de wifi waarmee u verbinding wilt maken en voert u het wifi-wachtwoord in.

Zodra u succesvol verbinding hebt gemaakt met het wifi-netwerk, wordt uw signaalsterkte hier weergegeven, samen met de bevestiging van de verbinding

U wordt nu gevraagd om een pincode in te voeren. Als u een huidige Andersen-partner bent, heeft u deze pincode mogelijk al. U kunt ook contact met ons opnemen.
Telefoon: 01234 916125
Uw installateur inbedrijfstelling is nu voltooid.
We raden u aan om Andersen-partner te worden. Scan de onderstaande QR-code om een aanvraag in te dienen zodat we u volledig kunnen ondersteunen.

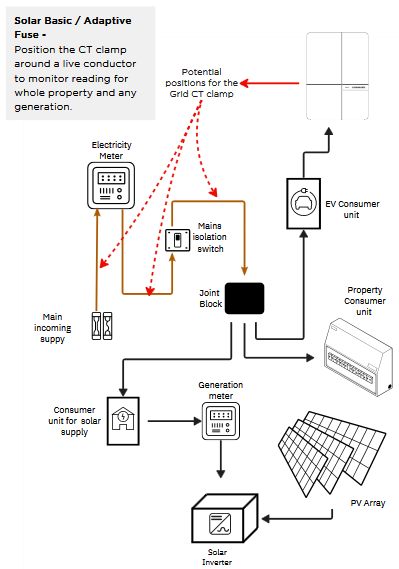

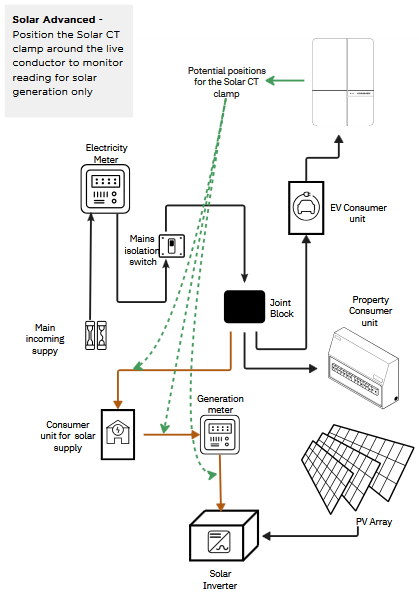

CT-KLEMPOSITIES


| Technische gegevens | |
| Montagelocatie 1 | De montagemuur moet minstens vier keer het gewicht van de unit (44 kg) kunnen dragen en moet voldoen aan de richtlijnen van de praktijkcode |
| Oplaadmodus | Mode 3 (IEC 61851-1 klacht communicatieprotocol) |
| Weergave | Statuslampjes - Warm wit, Hall-sensor bediend en interne hoffelijkheidsverlichting. |
| Laadstroom | Enkelfasige/3-fasige eenheden 6A tot 32A per fase |
| Variabele stroom | Enkelfasig alleen 6A - 32A CT-bewaakt (adaptieve zekering) |
| Connectortype | Type gebonden kabel IEC 62196-2-compatibel |
| Naleving | RED 2014/53/EU, LVD 2014/35/EU, EMC 2014/30/EU, EN 61851-1:2019, EN 62196, EN 62955:2018, ROHS 2011/65/EU, WEEE 2012/19/EU, CE en UKCA-gecertificeerd. |
| Ingress Protection | Behuizing, kern en stekkercompartiment IP65. |
| Operating Specification | Vochtigheid tot 95% RV niet-condenserend -25 Celsius tot +40 Celsius |
| Beveiliging | Externe software ingeschakelde laadpuntvergrendeling, 128-bits data SSL AES-codering voor slimme connectiviteit, Bluetooth met TLS-codering. |
| Storingbewaking | Realtime gezondheidsmonitorsysteem, opstart-zelftest, aardingsbewaking, gelaste contactorbewaking, PME-bewaking. |
| Materiaal behuizingskern | Polycarbonaat mengsel |
| Afwerkingsmateriaal | Aluminium nylon gecoat, Accoya |
| Verzendgewicht | 15-16kg |
| Elektrische specificaties | |
| Nominaal vermogen | 7kW (1-fase) / 22kW (3-fasen) |
| Nominale voedingsspanning | 230 V AC enkelfasig of 400 V AC 3-fasen (+/- 10%) |
| Bedrijfsspanning / frequentie | 207V - 253V AC bij 5Hz |
| Nominale stroom | 32 Ampère |
| PEN-foutdetectie | Conform 722.411.4.1 (iii) (iv) |
| Aardlekbeveiliging 2 | Interne 6mA DC-beveiliging (EN 62955) 30mA AC |
| Stand-by vermogen 3 | 10 watt |
| CT-sensorspanning | 0,333 V |
| CT-sensorspecificatie | 0 - 120 Ampère / 25 mm maximale kabelmaat split core |
| EVOFLEK-oplaadkabel 4 | 4 mm stroomvoerende geleiders / 32 A max. stroom. Hoge prestaties ultra flexibele kabel |
| Installatie | |
| Montage | Verzonken montagelocatie met behulp van 4x bevestigingspunten |
| Kabelinvoer | Achter/onder (linksonder onder kabelaansluitingen) 20 mm verwijderbare compressiekabelwartel. |
| Kabelmaat | 4 mm 2 - 10 mm 2 |
| Afmetingen onverpakt | 494 x 348 x 148 mm (metaal) 156 mm (hout) |
| Hoogte | Geïnstalleerd tussen 0,75 m - 1,2 m vanaf de grond |
| CT-sensorkabel | Maximale verlengde lengte 30 meter niet-afgeschermde CAT5/6 OF 50 meter afgeschermde CAT6-datakabel. |
| Aanbevolen stroomopwaartse beveiliging | 40A RCBO (BSO EN 61009)) of type A RCD/RCCB (BSO EN 61008) + 40A MCB (BSO EN 60898) - B-curve voor 1 fase / C-curve voor 3 fasen. |
| Geïnstalleerd gewicht | 9,5 kg - 11,2 kg |
| Apparaatverbinding | |
| Internetverbinding | Wi-Fi - 802.11 b/g/n ondersteuning, 802.11 n (2,4 GHz), tot 150 Mbps |
| Bluetooth | Bluetooth BLE 5 (alleen installatie) |
| Apparaatondersteuning | Apple iOs mobiel apparaat / Android mobiele apparaten |
| EVSE-voorschriften | Voldoet aan de The Electric Vehicles (Smart Charge Points) regulations 2021. |
- De montagemuur moet minstens vier keer het gewicht van de unit (44 kg) kunnen dragen en moet brandwerend zijn.
- De montagehardware (schroeven, pluggen enz.) moet worden geselecteerd om geschikt te zijn voor de specifieke structuur van de montagemuur.
- De gebruikte kabel moet zijn goedgekeurd volgens de lokale nationale voorschriften en normen.
- De stroomopwaartse beveiliging moet zijn goedgekeurd volgens de lokale nationale voorschriften en normen. De loskoppelingsapparaten, isolatoren, enz. moeten te allen tijde in de buurt en gemakkelijk toegankelijk zijn.
Levensgevaar door elektrische spanning! Verwondingen door elektrische schok! en/of brandwonden, mogelijk met de dood tot gevolg, zijn mogelijk. Zorg er tijdens alle werkzaamheden te allen tijde voor dat de stroomtoevoer naar het systeem is uitgeschakeld en beveiligd, zodat deze niet per ongeluk kan worden ingeschakeld.
- Controleer voordat u het apparaat in gebruik neemt of alle schroef- en klemverbindingen vastzitten.
- De afdekkingen van het aansluitpaneel mogen nooit zonder toezicht open blijven staan. Plaats de afdekking van het aansluitpaneel wanneer u het laadpunt verlaat.
- Breng geen ongeoorloofde wijzigingen of aanpassingen aan aan het laadpunt
- Reparatiewerkzaamheden aan het laadpunt mogen alleen worden uitgevoerd door de fabrikant of een getrainde expert.
- Verwijder geen identificatiegegevens zoals veiligheidssymbolen, waarschuwingsinstructies, typeplaatjes, labels of kabelmarkeringen.
- Zorg ervoor dat de oplaadkabel niet mechanisch beschadigd is (geknikt, bekneld of overreden) en dat het contactoppervlak niet in contact komt met warmtebronnen, vuil of water.
Veiligheidsmededeling:
- Schakel uit op alle polen en van alle bronnen.
- Beveiligen om te voorkomen dat deze weer wordt ingeschakeld.
- Controleer de isolatie van de voeding.
- Aarden en kortsluiten.
- Bedek naburige stroomvoerende delen en zet gevarenzones af.
Zorg ervoor dat het laadpunt niet beschadigd raakt door onjuiste behandeling (behuizingsafdekking, interne onderdelen, enz.)
Open bij buiteninstallaties de afdekking van het aansluitpaneel niet in vochtige omstandigheden.
- Draai de bevestigingsschroeven niet met kracht aan.
- Het installatiegebied moet volledig vlak zijn, buig de behuizing niet.
- Elektronische componenten kunnen beschadigd raken als ze worden gehanteerd. Voer voordat u modules hanteert een elektrisch ontladingsproces uit door een metalen geaard object aan te raken.
Het niet opvolgen van de veiligheidsinformatie kan leiden tot gevaar voor overlijden, letsel en schade aan het apparaat. De fabrikant van het apparaat aanvaardt geen aansprakelijkheid voor claims die hieruit voortvloeien.
