Beckett NK3 Handleiding

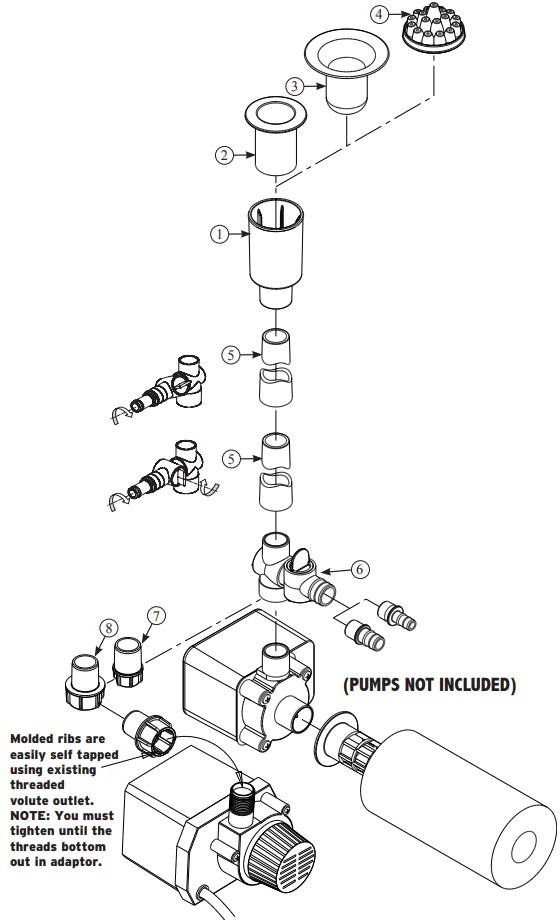

MONTAGE- EN BEDIENINGSINSTRUCTIES
| SLEUTEL | BESCHRIJVING | ONDERDEEL # | AANTAL |
| 1 | FONTEINLICHAAM | 078-110112 | 1 |
| 2 | BUBBLR | 078-110113 | 1 |
| 3 | WATERBEL | 078-110111 | 1 |
| 4 | SPROEIKOP | 078-110253 | 1 |
| 5 | VERLENGPIJP | 078-110025 | 2 |
| 6 | 2-WEG DEBIETREGELVENTIEL | 078-110154 | 1 |
| 7 | SCHROEFADAPTER 1/4" NPT | 078-110117 | 1 |
| 8 | SCHROEFADAPTER 1/2" NPT | 078-110118 | 1 |
Nadat u alle veiligheidsinformatie en instructies van de pomp zorgvuldig hebt gelezen en ervoor hebt gezorgd dat de pomp is losgekoppeld, begint u met het monteren van uw Universal Fountain Kit op uw pomp zoals hierboven weergegeven. Installeer de tweeweg-debietregelklep, verlengbuizen en fonteinlichaam. Deze worden verbonden met behulp van een conische passing en hoeven alleen maar op elkaar te worden gedrukt. Kies vervolgens de fonteinsproeieradapter die u wilt gebruiken en installeer/stel deze af volgens de onderstaande instructies onder instructies voor sproeieradapters. Als u op dit moment een secundair accessoire/waterfunctie aansluit, moet u de juiste vinylslangadapter selecteren en/of installeren op de tweeweg-debietregelklep. Sluit de slang aan nadat u uw pomp in de vijver hebt geïnstalleerd. Pas het debiet aan volgens de onderstaande instructies onder instructies voor de tweewegklep. Als u op dit moment geen secundaire functie installeert, moet u dit deel van de debietregelklep afsluiten volgens de onderstaande instructies voor de debietregelklep.
INSTRUCTIES VOOR SPROEIERADAPTERS
Sproeikop: Klikt op het fonteinlichaam - heeft 19 waterstralen - gebruik debietregeling om de hoogte/grootte van de sproeier aan te passen - verlaag de sproeierhoogte bij winderige omstandigheden voor een betere controle van de sproeier.
Waterbel: Plaats in het fonteinlichaam totdat deze de bodem raakt en trek de waterbel vervolgens ongeveer 1/4" omhoog - het dieper in de fontein plaatsen van de waterbel maakt de sproeier dunner - pas de dikte van de waterbelsproeier aan door de waterbel op en neer te bewegen in het fonteinlichaam - pas de grootte/diameter van de sproeier aan met de debietregeling - de waterbelsproeier kan worden beïnvloed door winderige omstandigheden, pas deze indien nodig aan.
Bubbler: Wordt in het fonteinlichaam geplaatst totdat de ribben de bodem raken - zorgt voor een buis met water vermengd met lucht - gebruik debietregeling om de hoogte/grootte van de sproeier aan te passen - ideaal voor hete maanden wanneer vissen extra zuurstof nodig hebben vanwege de verhoogde watertemperatuur.
INSTRUCTIE VOOR DE WERKING VAN DE TWEEREGELKLEP
Deze opstelling toont beide kleppen in de positie van volledige doorstroming (open)
Draai het klepinzetstuk met de klok mee, zoals weergegeven, om de doorstroming naar de accessoires te beperken, maar handhaaf de doorstroming door de fontein.
Draai het kleplichaam met de klok mee, zoals weergegeven, om de doorstroming naar de fontein te beperken, maar handhaaf de doorstroming door de accessoires.
Draai zowel het kleplichaam als het klepinzetstuk 90° met de klok mee om de doorstroming naar zowel de fontein als de accessoires af te sluiten.
DE TWEEREGELKLEP VERANDEREN IN EEN EENWEGKLEP
- KLEPOPTIE: U kunt uw tweewegklep veranderen in een eenwegklep met behulp van de bovenstaande afbeelding en door stap 2 te volgen. Als u niet van plan bent om een secundaire waterfunctie te gebruiken, kunt u het gebruik van uw klep vereenvoudigen door er een eenwegklep van te maken. In het geval dat u later een secundaire functie wilt toevoegen, kunt u het kleplichaam (B) altijd opnieuw installeren door de procedure in stap 2 om te keren.
- KLEPOMBOUW: Om de tweewegklep om te bouwen tot een eenwegklep, verwijdert u het kleplichaam (B) van de fontein-/verlengbuisadapter (A), deze klikt er eenvoudig uit met een draai en trekbeweging, en gebruikt u vervolgens een tang om de klepinzetstukbediening (C) vast te pakken en uit het kleplichaam (B) te trekken. Plaats de klepinzetstukbediening (C) in de verlengbuisadapter (A), duw deze erin totdat deze op zijn plaats klikt en vrij kan draaien.
AFVOERADAPTERS
Onderdelen (7) & (8) kunnen eenvoudig op de bestaande externe schroefdraad (1/4" & 1/2" npt pijpschroefdraad) op de pompvoluteafvoer worden geschroefd.
VERKLARING VAN BEPERKTE GARANTIE
De oorspronkelijke koper moet het aankoopbewijs in de vorm van een kassabon bewaren en op verzoek van een klantenservicevertegenwoordiger op 1-866-466-4319 overleggen. Retourneer het product niet naar de plaats van aankoop; neem contact op met de klantenservice van Beckett op 1-866-466-4319 en een deskundige klantenservicevertegenwoordiger zal u helpen bij het oplossen van het probleem en de vervanging van de defecte onderdelen regelen indien nodig.
Mocht u problemen ondervinden of vervangende onderdelen nodig hebben, neem dan contact op met de klantenservicevertegenwoordiger/onderdelenafdeling op 1-866-466-4319 van 8.00 uur tot 17.00 uur van maandag t/m vrijdag EST. Verlengde werkdagen en -uren tijdens piekseizoenvereisten.
PROBLEMEN?
VERVANGENDE ONDERDELEN NODIG?
NEEM CONTACT OP MET DE KLANTENSERVICE OP 1-866-466-4319
