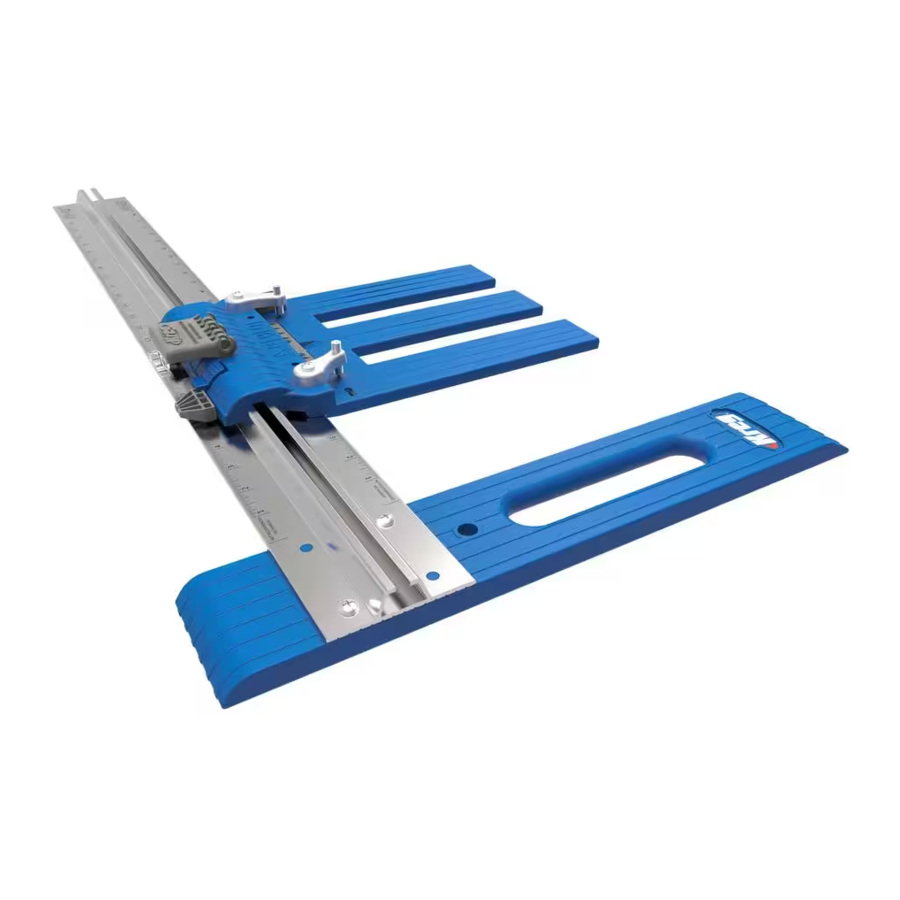

Kreg Rip-Cut KMA2685 Handleiding

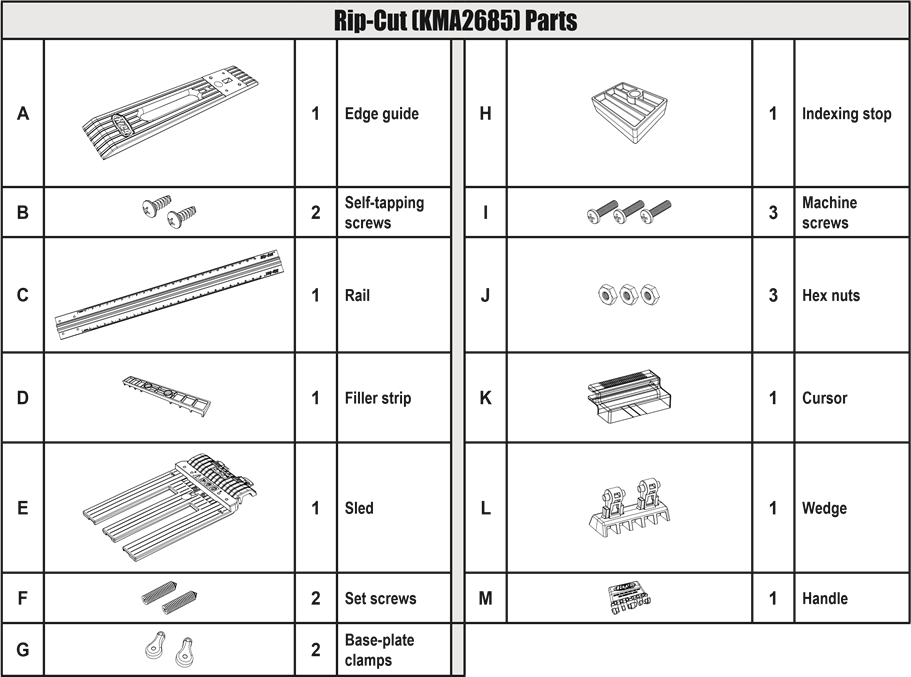

Rip-Cut onderdelen

Montage

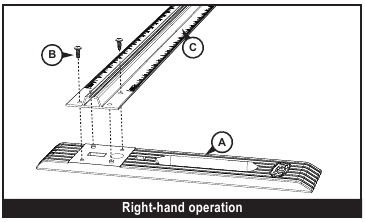

Stap 1: Verbind de kantgeleider met de rail

Verwijder de doorzichtige tape die de uitsparing in de kantgeleider (A) bedekt, verwijder de twee zelftappende schroeven (B) en gebruik ze om de kantgeleider aan de rail (C) te bevestigen.

Oriënteer de kantgeleider voor rechts- of linkshandig gebruik, zoals afgebeeld.

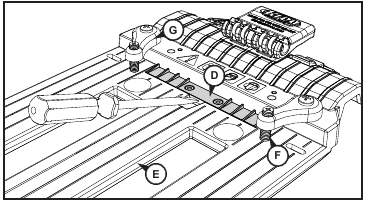

Stap 2: Oriënteer de vulstrook

De vulstrook (D) op de slede (E) wordt geleverd met de schuine ribben naar boven gericht. Deze ribben ondersteunen een zaagvoet met een schuine voorkant, waardoor de zaagvoet plat op de slede blijft liggen wanneer de stelschroeven (F) in de grondplaatklemmen (G) worden aangedraaid.

Voor een zaagvoet met een platte voorkant tilt u de vulstrook met de punt van een schroevendraaier uit de uitsparing in de slede, draait u hem om zodat de platte kant zichtbaar is en drukt u hem in de uitsparing.

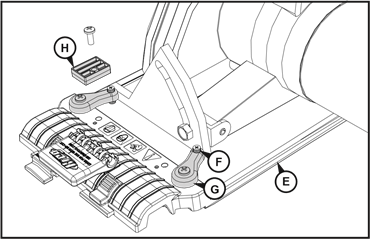

Stap 3: Monteer uw cirkelzaag op de slede

Verwijder de indexeerstop (H) van de slede (E). Draai de stelschroeven (F) in de grondplaatklemmen (G) los en schuif uw zaagvoet onder de klemmen.

Plaats de zaag op de slede met de voorkant van de zaagvoet tegen de rand aan de voorkant van de slede. Voor zagen met het blad aan de linkerkant van de motor centreert u het blad in de linker sleuf van de slede. Voor zagen met het blad aan de rechterkant van de motor centreert u het blad in de rechter sleuf van de slede. Om verschillende configuraties van de zaagvoet mogelijk te maken, zijn er twee gaten voor het bevestigen van elke grondplaatklem aan de slede. Voor de meest veilige klemming kiest u de gaten die de breedste afstand bieden die uw zaag toelaat. De klemmen kunnen onder een hoek worden georiënteerd. Draai de stelschroeven op de zaagvoet vast om de zaag stevig vast te houden, maar draai ze niet te vast. Zorg ervoor dat de zaagbladbeschermer vrij kan bewegen.

Koppel de zaag los van de stroomvoorziening voordat u deze op de slede monteert.

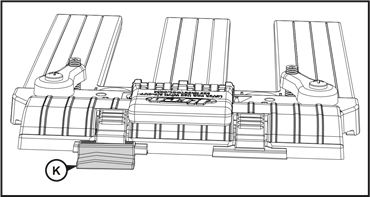

Stap 4: Controleer de positie van de cursor

Er zijn twee posities op de slede voor de cursor (K) die overeenkomen met de twee sledesleuven. Plaats de cursor in de houder voor het zaagblad. Om de cursorpositie te wijzigen, drukt u op de houdervergrendeling, schuift u de cursor uit de houder en installeert u deze in de andere houder.

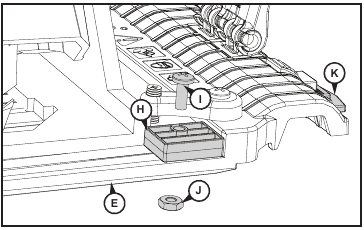

Stap 5: Installeer de indexeerstop opnieuw

Met de indexeerstop (H) kunt u de zaag van de slede verwijderen en vervolgens in exact dezelfde positie terugplaatsen. Plaats de indexeerstop tegen de zijkant van de zaagvoet aan dezelfde kant als de cursor (K) en bevestig deze aan de slede (E) met de machineschroef (I) en moer (J). Voor maximale positioneringsflexibiliteit is de slede voorzien van een sleuf en draait de indexeerstop 180°.

LET OP: De slede is uitgerust met functies die functioneel zijn op de Kreg ® Accu-Cut™ productlijn. Aanvullende stappen, te vinden in de Accu-Cut producthandleidingen, zijn vereist om de slede te kalibreren voor gebruik op Accu-Cut producten.

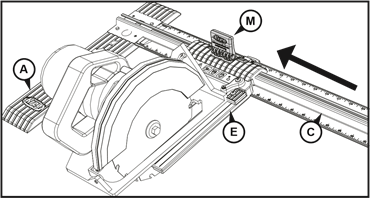

Stap 6: Schuif de slede op de rail

Met uw zaag vastgeklemd aan de slede (E), brengt u de hendel (M) in de rechtopstaande positie en schuift u de slede op de rail (C), waarbij u de wig (L) in de railgleuf steekt. De zaag en de kantgeleider (A) moeten vanaf dezelfde rand van de rail uitsteken.

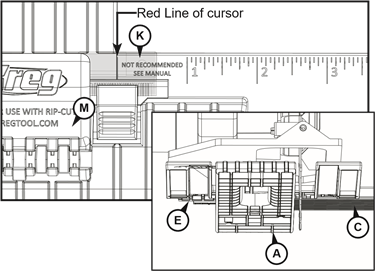

Stap 7: Lijn de cursor uit en bepaal de smalste snede

Draai de zaagbladbeschermer omhoog en schuif de slede (E) langs de rail (C) totdat het blad net de kantgeleider (A) raakt. Vergrendel de slede op zijn plaats door op de hendel (M) te drukken. De hendel hoeft niet volledig horizontaal te staan om veilig te vergrendelen. Druk op de cursorvergrendeling en lijn de rode cursor (K) uit met de nulmarkering op de railschaal. De minimale veilige snede kan groter zijn dan 1'.

Op de schaal is het gebied tussen nul en 1' [25 mm] gemarkeerd met Niet aanbevolen, zie handleiding. Op de meeste zagen interfereert de kantgeleider met de werking van de bladbeschermer bij sneden van minder dan 1' [25 mm], dus deze sneden mogen niet worden geprobeerd. Na het uitlijnen van de cursor controleert u de minimale veilige snijbreedte door de slede van de kantgeleider weg te bewegen totdat de bladbeschermer zonder interferentie werkt.

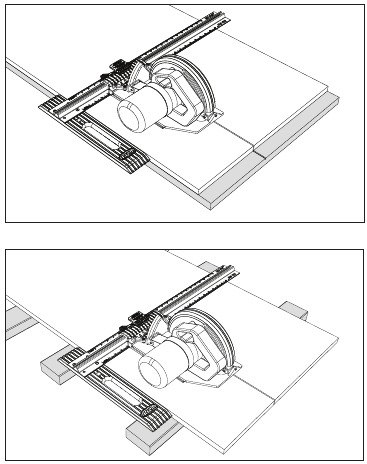

Uw Rip-Cut^™ gebruiken

1. Voor de beste resultaten installeert u een blad met 40 tanden of beter op uw zaag.
2. Met de zaag op de slede gemonteerd, past u de snijdiepte aan zodat het blad ⅛' [3 mm] door het werkstuk steekt tijdens het zagen.
3. Maak de wigvergrendeling los en schuif de slede langs de rail totdat de cursor is uitgelijnd met de gewenste afmeting op de schaal. Activeer de wigvergrendeling.
4. Ondersteun het werkstuk en de afgesneden stukken volledig met 2x4s of 2' [50 mm] dikke stijve schuimisolatie die plat op de vloer is gelegd.
5. Sluit uw zaag aan op de stroomvoorziening. Met één hand op de kantgeleider en de andere hand op de zaag, drukt u de kantgeleider tegen de rand van uw werkstuk en maakt u uw zaagsnede, waarbij u de kantgeleider en de zaag tijdens de hele zaagsnede met dezelfde snelheid naar voren beweegt. Laat het zaagblad volledig tot stilstand komen voordat u de Rip-Cut^™ van het werkstuk tilt.


Zorg er bij het maken van smalle sneden voor dat de hand die de kantgeleider vasthoudt niet in contact komt met het blad.

Algemene veiligheidsrichtlijnen

Volg bij het gebruik van elektrisch gereedschap altijd de onderstaande veiligheidsvoorschriften om het risico op brand, elektrische schokken en persoonlijk letsel te verminderen. Lees al deze instructies voordat u dit product probeert te bedienen.
BEWAAR DEZE INSTRUCTIES.

Veiligheid van de werkplek

1. Houd de werkplek schoon en goed verlicht. Rommelige of donkere plekken nodigen uit tot ongelukken.
2. Gebruik geen elektrisch gereedschap in een gevaarlijke omgeving. Gebruik geen elektrisch gereedschap op vochtige of natte locaties, of stel het bloot aan regen.
3. Gebruik geen elektrisch gereedschap in een explosieve atmosfeer, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die de dampen of het stof kunnen ontsteken.
4. Houd kinderen en omstanders uit de buurt tijdens het bedienen van een elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.
5. Maak uw werkplaats kindveilig. Gebruik hangsloten, hoofdschakelaars of verwijder startschakelaars.

Elektrische veiligheid

1. Aard elektrisch gereedschap. Als het gereedschap is uitgerust met een stekker met drie pinnen, moet deze in een geaard stopcontact met drie gaten worden gestoken. Als het juiste stopcontact niet beschikbaar is, laat er dan een installeren door een gekwalificeerde elektricien. Verwijder nooit de derde pin en wijzig de meegeleverde stekker op geen enkele manier.
2. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Het binnendringen van water in een elektrisch gereedschap vergroot het risico op elektrische schokken.
3. Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, eraan te trekken of het los te koppelen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
4. Gebruik een geschikt verlengsnoer en zorg ervoor dat het in goede staat is. Wanneer u een verlengsnoer gebruikt, zorg er dan voor dat u er een gebruikt die zwaar genoeg is om de stroom te geleiden die uw elektrisch gereedschap verbruikt. Een te klein snoer veroorzaakt een daling van de lijnspanning, wat resulteert in vermogensverlies en oververhitting. Tabel 1 toont de juiste snoerdikte die moet worden gebruikt, afhankelijk van de snoerlengte en het typeplaatje van het gereedschap. Gebruik bij twijfel de volgende zwaardere dikte. Hoe kleiner het diktenummer, hoe zwaarder het snoer.
5. Vermijd bij het bedienen van elektrisch gereedschap lichamelijk contact met geaarde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Contact met een geaard oppervlak vergroot het risico op elektrische schokken.

Persoonlijke veiligheid

1. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van een elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
2. Draag altijd een veiligheidsbril. Alledaagse brillen zijn geen veiligheidsbrillen. Veiligheidsbrillen hebben speciaal geconstrueerde lenzen, monturen en zijbeschermers.
3. Gebruik veiligheidsuitrusting. Gebruik een gezichtsmasker of stofmasker wanneer de snijbewerking stoffig is. Veiligheidsuitrusting zoals een stofmasker, antislip veiligheidsschoenen, een harde hoed of gehoorbescherming die wordt gebruikt voor de juiste omstandigheden, vermindert persoonlijk letsel.
4. Vermijd onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u de stekker in het stopcontact steekt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het aansluiten van elektrisch gereedschap met de schakelaar aan, nodigt uit tot ongelukken.
5. Verwijder eventuele verstelsleutels of moersleutels voordat u het elektrisch gereedschap inschakelt. Een moersleutel of sleutel die aan een roterend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
6. Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
7. Zet werkstukken vast. Gebruik klemmen of een bankschroef om het werk vast te houden wanneer dit praktisch is. Dit is veiliger dan het gebruik van uw hand en het maakt beide handen vrij om het gereedschap te bedienen.
8. Ga nooit op de machine staan. Er kan ernstig letsel ontstaan als het gereedschap kantelt of als het snijgereedschap onbedoeld wordt aangeraakt.
9. Kleed u op de juiste manier. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende delen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende delen. Rol lange mouwen op tot aan de elleboog. Draag een beschermende haarkap om lang haar in te sluiten.
10. Als er apparaten zijn voorzien voor de aansluiting van stofafzuigings- en opvangapparatuur, zorg er dan voor dat deze zijn aangesloten en op de juiste manier worden gebruikt. Het gebruik van deze apparaten vermindert stofgerelateerde gevaren.

Gebruik en onderhoud van elektrisch gereedschap

1. Houd beschermkappen op hun plaats en in werkende staat.
2. Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Het juiste elektrisch gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
3. Gebruik het juiste gereedschap. Forceer een gereedschap of hulpstuk niet om een klus te klaren waarvoor het niet is ontworpen.
4. Gebruik het elektrisch gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
5. Koppel de stekker los van de stroombron en/of het batterijpakket van het elektrisch gereedschap voordat u aanpassingen maakt, accessoires vervangt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op onbedoeld starten van het elektrisch gereedschap.
6. Laat een draaiend gereedschap nooit onbeheerd achter. Schakel de stroom uit. Verlaat het gereedschap niet voordat het volledig tot stilstand is gekomen.
7. Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en sta niet toe dat personen die niet bekend zijn met het elektrisch gereedschap en deze instructies het elektrisch gereedschap bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
8. Onderhoud elektrisch gereedschap. Controleer op verkeerde uitlijning of vastlopen van bewegende delen, gebroken onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Als het beschadigd is, laat het elektrisch gereedschap dan voor gebruik repareren. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
9. Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden is minder snel vast te lopen en is gemakkelijker te bedienen.
10. Gebruik de aanbevolen snelheid voor het snijgereedschap of hulpstuk en het materiaal van het werkstuk.
11. Gebruik alleen onderdelen en accessoires die door de fabrikant worden aanbevolen. Raadpleeg de gebruikershandleiding voor aanbevolen accessoires. Het gebruik van onjuiste accessoires kan persoonlijk letsel veroorzaken.
12. Gebruik het elektrisch gereedschap, de accessoires en de gereedschapsbits in overeenstemming met deze instructies en op de manier die bedoeld is voor het betreffende type elektrisch gereedschap, rekening houdend met de werkomstandigheden en het uit te voeren werk. Gebruik van het elektrisch gereedschap voor andere dan de beoogde bewerkingen kan leiden tot een gevaarlijke situatie.

Service

1. Laat uw elektrisch gereedschap onderhouden door een gekwalificeerde reparateur die alleen identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap behouden blijft.

VEILIGHEIDSINSTRUCTIES SPECIFIEK VOOR HET GEBRUIK VAN DE RIP-CUT™

1. Lees, begrijp en volg voordat u de Rip-Cut^™ gebruikt de veiligheidswaarschuwingen en bedieningsinstructies die bij dit product zijn geleverd en door de fabrikant van uw zaag zijn verstrekt. Houd alle beschermkappen en veiligheidsvoorzieningen op hun plaats.
2. Draag de juiste oog-, oor- en ademhalingsbescherming bij het bedienen van uw zaag.
3. Gebruik een scherp zaagblad dat is ontworpen voor het type materiaal dat u zaagt.
4. Koppel uw zaag altijd los van de stroom voordat u aanpassingen aan de zaag of Rip-Cut^™ maakt.
5. Controleer de uitlijning van de cursor voordat u zaagt.
6. Zorg ervoor dat het zaagblad tijdens het zagen geen contact maakt met de randgeleider.
7. Probeer niet te zagen wanneer een deel van de Rip-Cut^™-slede de werking van de zaagbladbescherming belemmert.
8. Ondersteun zowel het werkstuk als het afgesneden stuk volledig om vastlopen en terugslag te voorkomen.
9. Pas de zaagdiepte zo aan dat het zaagblad tijdens het zagen ¹⁄8" [3 mm] door het werkstuk steekt.
10. Houd uw handen tijdens het gebruik uit de buurt van het zaagblad. Reik tijdens het zagen niet onder het werkstuk.
11. Zet uw werkstuk vast om ervoor te zorgen dat het tijdens het zagen niet beweegt.
12. Oefen tijdens het zagen geen overmatige kracht uit. Houd een constant en gecontroleerd tempo aan.
13. Laat het zaagblad volledig tot stilstand komen voordat u de Rip-Cut van uw werkstuk tilt.
14. Onderhoud uw gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende delen, losse bevestigingsmiddelen, gebroken onderdelen en andere omstandigheden die de veilige werking kunnen beïnvloeden. Als een onveilige situatie wordt ontdekt, corrigeer deze dan voor gebruik.

Terugslag

Terugslag is een plotselinge reactie op een afgeknepen, vastgelopen of verkeerd uitgelijnd zaagblad, waardoor een ongecontroleerde zaag omhoog en uit het werkstuk naar de bediener wordt getild.

Oorzaken van terugslag

1. Wanneer het zaagblad wordt afgeknepen of stevig wordt vastgeklemd door de zich sluitende zaagsnede, komt het zaagblad tot stilstand en drijft de motorreactie de eenheid snel terug naar de bediener.
2. Als het zaagblad in de zaagsnede verdraaid of verkeerd uitgelijnd raakt, kunnen de tanden aan de achterkant van het zaagblad in het bovenoppervlak van het hout graven, waardoor het zaagblad uit de zaagsnede klimt en de zaag terug naar de bediener wordt voortgestuwd.

Terugslag voorkomen

Terugslag is het gevolg van misbruik van het gereedschap en/of onjuiste bedieningsprocedures of -omstandigheden en kan worden vermeden door de juiste voorzorgsmaatregelen te nemen.

1. Houd de zaag stevig met beide handen vast en positioneer uw lichaam en armen om terugslagkrachten te weerstaan. Terugslagkrachten kunnen door de bediener worden beheerd als de juiste voorzorgsmaatregelen worden genomen.
2. Wanneer het zaagblad begint vast te lopen, of wanneer u een zaagsnede om welke reden dan ook onderbreekt, laat u de trekker los en houdt u de zaag onbeweeglijk in het materiaal totdat het zaagblad volledig tot stilstand is gekomen. Probeer nooit de zaag uit het werkstuk te verwijderen of de zaag achteruit te trekken terwijl het zaagblad in beweging is. Onderzoek de oorzaak van het vastlopen van het zaagblad en neem corrigerende maatregelen om deze te verhelpen.
3. Wanneer u een zaag in het werkstuk opnieuw start, centreer dan het zaagblad in de zaagsnede en controleer of de zaagtanden niet in het materiaal zijn vastgezet. Als het zaagblad vastloopt, kan het zaagblad uit het werkstuk klimmen en terugslag veroorzaken wanneer de zaag opnieuw wordt gestart.
4. Ondersteun grote panelen om het risico op het afknellen van het zaagblad en terugslag te minimaliseren. Grote panelen hebben de neiging om door hun eigen gewicht door te zakken. Er moeten steunen onder het paneel worden geplaatst aan beide zijden van de zaagsnede: in de buurt van de zaaglijn en in de buurt van de rand van het paneel.
5. Gebruik geen bot of beschadigd zaagblad. Een bot of onjuist geslepen zaagblad produceert een smalle zaagsnede, waardoor overmatige wrijving, het vastlopen van het zaagblad en terugslag ontstaan.
6. De vergrendelingen voor het instellen van de zaagdiepte en de afschuining moeten stevig en veilig zijn voordat u een zaagsnede maakt. Als de zaagbladinstelling tijdens het zagen verschuift, kan dit vastlopen en terugslag veroorzaken.
7. Wees extra voorzichtig bij het maken van een invalzaagsnede in bestaande muren, vloeren of andere blinde gebieden. Het uitstekende zaagblad kan in contact komen met onzichtbare objecten die terugslag kunnen veroorzaken.

Richtlijnen voor het gebruik van een verlengsnoer

Verlengsnoeren mogen alleen voor tijdelijke doeleinden worden gebruikt. Ze vervangen niet de noodzaak voor de installatie van stopcontacten en de juiste bedrading waar dat nodig is.

In de werkplaats en op bouwplaatsen:

1. Er moeten te allen tijde verlengsnoeren met een aardgeleider worden gebruikt.
2. Verlengsnoeren moeten worden beschermd tegen beschadiging en mogen niet door deuropeningen of ramen worden geleid waar de deuren of ramen kunnen sluiten, waardoor het snoer kan worden beschadigd.
3. Verlengsnoeren moeten minimaal 16 AWG zijn en geschikt zijn voor de gebruikte apparatuur.
4. Verlengsnoeren moeten periodiek worden geïnspecteerd om ervoor te zorgen dat de isolatie en geleiding van de draden niet in gevaar zijn gebracht.
5. Verlengsnoeren mogen niet door water worden geleid of verbindingen hebben die kunnen worden blootgesteld aan opgehoopt water.

TABEL 1

NR – Niet aanbevolen

Dit product kan u blootstellen aan chemicaliën, waaronder acrylonitril en andere chemicaliën, waarvan de staat Californië weet dat ze kanker en reproductieve schade veroorzaken. Ga voor meer informatie naar www.P65Warnings.ca.gov.

800.447.8638

www.kregtool.com
