OKBABY 10+ handleiding

Belangrijke veiligheidsinformatie

1. De stoel moet achter de berijder worden gemonteerd, op de zitbuis van het frame, zoals weergegeven in de instructies in deze handleiding. Draai de schroeven niet te vast en controleer de vastheid periodiek.
2. Controleer of de fiets geschikt is voor het toevoegen van extra belasting. Controleer de informatie die bij de fiets is geleverd of vraag informatie en advies aan de fabrikant van de fiets.
3. Pas de stoel en de bijbehorende onderdelen zo aan dat het kind het meeste comfort en veiligheid heeft. Wanneer het kind in de stoel zit, moet de rugleuning licht naar achteren worden gekanteld, om te voorkomen dat het kind naar voren glijdt.
4. Controleer of elk onderdeel van uw fiets goed werkt met de stoel gemonteerd.
5. Controleer of er wetten in uw land zijn die het gebruik van kinderfietszitjes regelen.
6. De stoel mag niet aan de zadelpen worden bevestigd, tenzij dit is toegestaan door de fabrikant van de fiets.
7. Zorg ervoor dat u geen kind vervoert dat te jong is om veilig in de stoel te zitten. Controleer in eerste instantie en vervolgens periodiek of het gewicht en de grootte van het kind niet groter zijn dan het maximum dat de stoel toestaat. Vervoer alleen kinderen die langere tijd zelfstandig kunnen zitten, minstens zo lang als de beoogde fietstocht.
8. Controleer of het kind of een deel van zijn kleding niet in contact komt met bewegende delen van de stoel of fiets. Vermijd dat de handen en voeten van het kind in contact komen met het wiel, in het geveerde zadel of bekneld raken in de remmen.
9. Zorg ervoor dat er geen scherpe randen zijn die in contact kunnen komen met het kind.
10. Zorg ervoor dat de veiligheidsgordels niet los zitten en niet in contact komen met de bewegende delen van de fiets, vooral met de wielen, zelfs niet als het kind niet in de stoel wordt vervoerd.
11. Gebruik altijd de veiligheidsgordels. Zorg ervoor dat uw kind goed vastzit met de veiligheidsgordels.
12. Het kind in de stoel moet meer gekleed en beschermd zijn tegen de kou dan de persoon die op de fiets rijdt. Bescherm het kind tegen regen.
13. Het wordt aangeraden om het kind een goedgekeurde beschermende helm te laten dragen die voldoet aan EN1078:2012+A1:2012.
14. Controleer of de stoel niet te warm is (bijv. oververhit door de zon) voordat u het kind erin plaatst.
15. Verwijder de stoel wanneer de fiets per auto wordt vervoerd. Sterke wind kan de stoel beschadigen of losmaken van de fiets, waardoor ongelukken kunnen ontstaan.
16. Controleer voor elk gebruik of de stoel correct op het bevestigingsblok is gemonteerd: wanneer u de steunarm omhoog trekt, moet het bevestigingsblok de stoel stevig vasthouden. Controleer zorgvuldig de stabiliteit bij het installeren van het kind in de stoel op de fiets.
17. Het materiaal van de stoel (polypropyleen) verliest een deel van zijn mechanische eigenschappen door veroudering als het langere tijd wordt blootgesteld aan omgevingsomstandigheden (zon, regen, ijs, enz.). Bij normaal gebruik en blootstelling aan omgevingsomstandigheden moet de stoel na 3 jaar worden vervangen.
18. Beknelling is niet alleen beperkt tot het kinderzitje zelf. Mogelijke gebieden op de fiets moeten ook in overweging worden genomen (bijv. toegankelijke zadelveer), de consument moet worden geïnformeerd over andere mogelijke beknellingen op de fiets.
19. Test de fiets bij de eerste rit met de gemonteerde stoel in een veilige/rustige omgeving voordat u op de snelweg gaat rijden.
20. Zorg ervoor dat u blootliggende zadelveren bedekt.
21. De stoel moet zo dicht mogelijk bij het zadel worden gemonteerd.

Waarschuwingen

1.
   Bevestig geen extra bagage aan het kinderzitje. Alle extra bagage moet aan de tegenovergestelde kant van de fiets worden geplaatst ten opzichte van de stoel. Bijvoorbeeld: als de stoel zich aan de achterkant van de fiets bevindt, gebruik dan een voorbagagedrager en vice versa.
2.
   Wijzig de stoel niet.
3.
   De fiets kan zich anders gedragen met een kind in de stoel. Vooral met betrekking tot evenwicht, sturen en remmen.
4.
   Laat de fiets nooit onbeheerd geparkeerd staan met een kind in de stoel.
5.
   Elke vorm van scheur of als het oppervlak begint af te breken, geeft dit aan dat de levensduur van de stoel is bereikt en moet deze worden vervangen. Bij twijfel moet een professional worden geraadpleegd.
6.
   Controleer altijd de oppervlaktetemperatuur van het product voor gebruik.
7.
   Zorg er altijd voor dat het hoofd van uw kind wordt ondersteund in liggende positie.
8.
   Dit kinderzitje is niet geschikt voor gebruik tijdens sportieve activiteiten.

Productbeschrijving

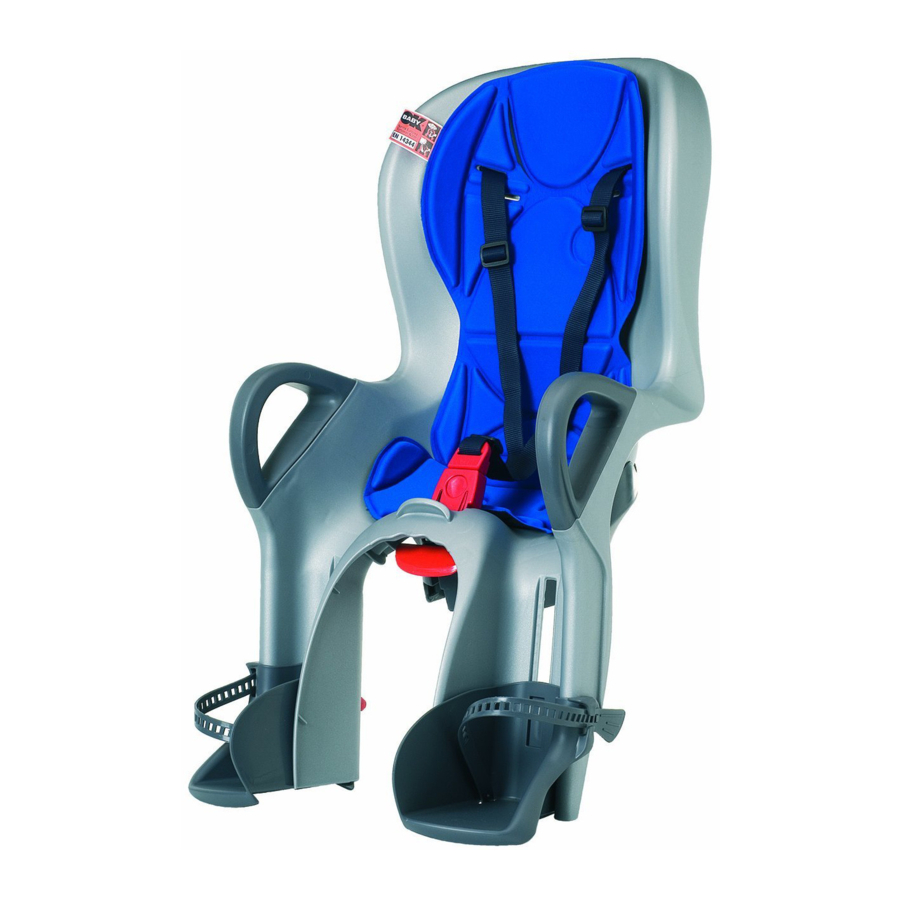

10+ is een achterzitje dat op de zitbuis van het fietsframe wordt gemonteerd met een ronde doorsnede van tussen de 28 en 40 mm. 10+ is ontworpen voor het vervoeren van kinderen die minstens ongeveer 9 maanden oud zijn, minimaal 9 kg wegen en maximaal 22 kg en een maximale lengte van 110 cm hebben. Het kind moet zelfstandig kunnen zitten, minstens voor de duur van de rit. 10+ kan ook op pedelecs worden gemonteerd. Het mag niet op andere tweewielige voertuigen zoals scooters, bromfietsen, motorfietsen, enz. worden gemonteerd.

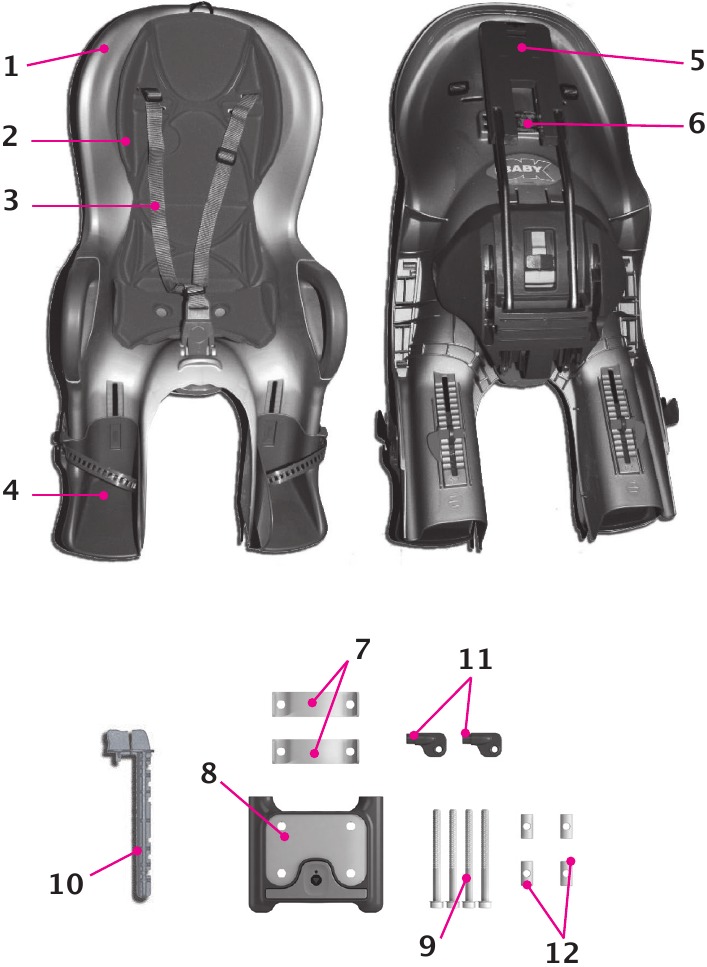

Productoverzicht

1. Stoel
2. Bekleding
3. Veiligheidsgordels
4. Voetensteun met bijbehorende riem en verstelpen
5. Steunarm met geleideplaat
6. Reflector
7. Metalen U-bouten
8. Bevestigingsblok
9. Zak met accessoires met 4 M6x70 schroeven, 4 ringen en een inbussleutel
10. Vergrendelingspen
11. Blokkeersleutels
12. U-boutsteunen

MAX. GEWICHT: VAN 9 TOT 22 kg

MAX. HOOGTE: 110 cm

Het product monteren en assembleren

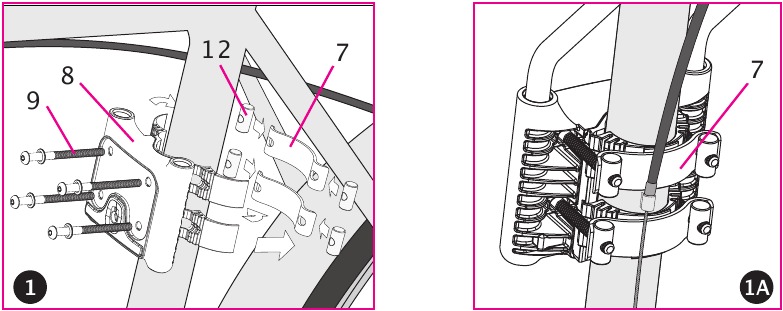

Illustratie 1:
Plaats het bevestigingsblok (8) op de zitbuis van de fiets. Bevestig de steunen (12) aan de metalen U-bouten (7) en schroef vast met het blok (8) met behulp van de vier schroeven en ringen (9). Draai de schroeven niet volledig vast, zodat de positie later kan worden aangepast. Als er een kabel zit in het gebied waar de metalen U-bouten (7) zijn geplaatst, kunnen de U-bouten (7) tussen de kabel en de zitbuis worden geplaatst (afb. 1A).

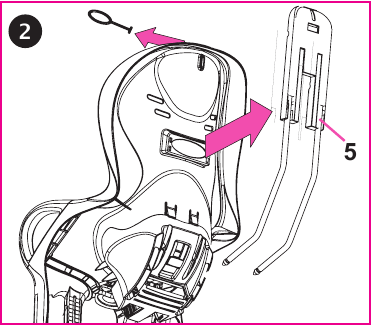

Illustratie 2:
Maak de steunarm (5) van de bevestigingsring los. Verwijder de steunarm van de kinderzitjescradle.

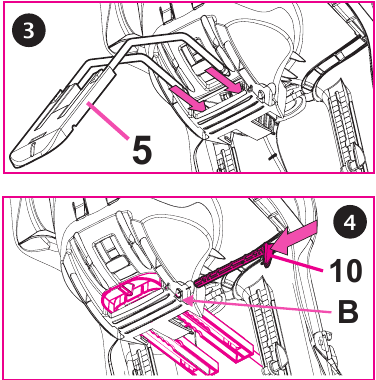

Illustratie 3:
Steek de steunarm (5) in de geleidingszitting op de cradle zoals weergegeven in het diagram en duw de geleidingsplaat (5) totdat deze de geleidingszitting bereikt en niet verder kan (zie ook illustratie 4).

Illustratie 4:
Steek de borgpen (10) in gat B.

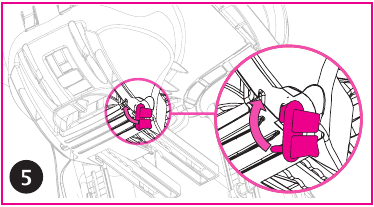

Illustratie 5:
Draai de borgpen 90° met de klok mee en klik de veiligheidsklem van de borgpen in de vrije ruimte (zie de ingezoomde weergave).

De borgpen is een belangrijke veiligheidsmaatregel en moet altijd op zijn plaats zitten. Controleer altijd of deze correct is geplaatst voor elke rit!

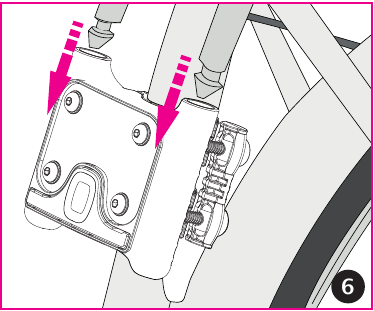

Illustratie 6:
Steek de twee uiteinden van de steunarm (5) in de gaten van het bevestigingsblok (8). Wanneer de zitting correct is geplaatst, draait u de schroeven (9) langzaam en gelijkmatig vast totdat het bevestigingsblok niet meer rond het frame draait. De optimale instelling van de momentsleutel is 8 Nm.

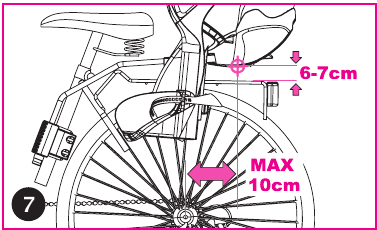

Illustratie 7:
Pas de verticale en horizontale positie van het kinderzitje aan volgens de parameters in de afbeelding. Het zwaartepunt (zie rode cirkel in de afbeelding) mag niet meer dan 10 cm achter de wielas liggen. Corrigeer indien nodig de horizontale positie van het kinderzitje zoals beschreven in illustratie 8.

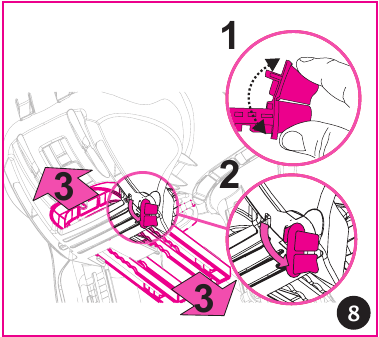

Illustratie 8:
Horizontale positie corrigeren.

1. Druk de twee helften van de hendel van de borgpen samen, zodat de veiligheidsklem opengaat
2. Draai de borgpen 90° naar beneden.
3. Verplaats het kinderzitje horizontaal totdat u de juiste positie hebt gevonden.
4. Zet de steun vast zoals weergegeven in illustratie 5.

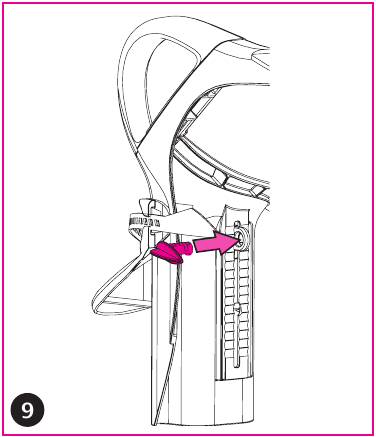

Illustratie 9:
De voetsteunen vastzetten: Plaats de voetsteun gemarkeerd met "SX" in de hoogste positie van de linkerpoot van de zitting. Steek de verstelpen gemarkeerd met "SX" vanaf de buitenkant van het kinderzitje naar binnen. Herhaal de handelingen voor de rechter voetsteun en de bijbehorende verstelpen, gemarkeerd met "DX".

Het product gebruiken

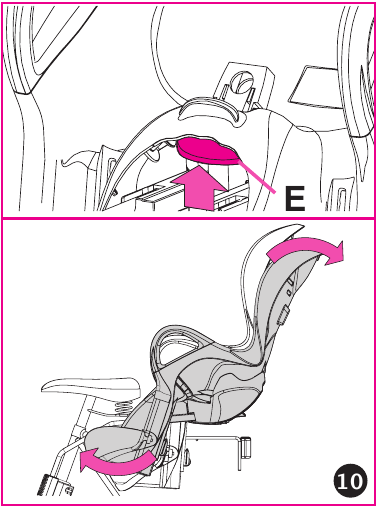

Illustratie 10:
Het kinderzitje hellen: Om de helling van het kinderzitje in te stellen, trekt u de ontgrendelknop (E) omhoog. Houd de ontgrendelknop omhoog en hell met uw andere hand de zitting in de gewenste positie. Laat vervolgens de ontgrendelknop los.

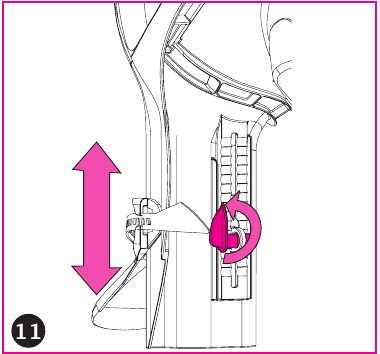

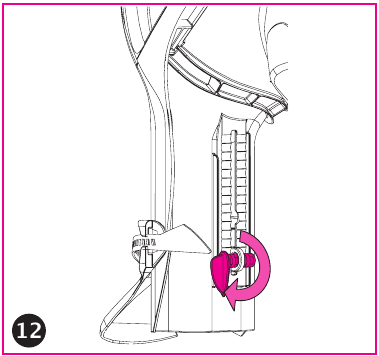

Illustraties 11-12:
De voetsteunen verplaatsen. Draai de verstelpen omhoog en verplaats de voetsteun naar de gewenste positie. Zodra de voetsteun in de gewenste positie staat, blokkeert u deze door de verstelpen omlaag te draaien.

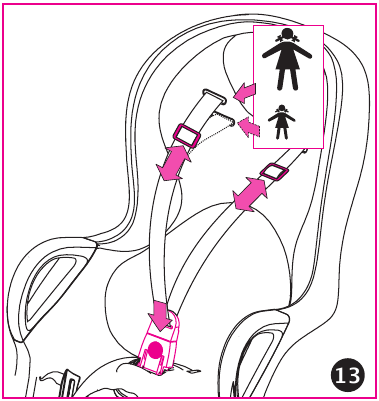

Illustratie 13:
De veiligheidsgordel van het kind vastmaken: Pas de hoogte en lengte van de riemen aan aan de grootte van het kind. Hoogte van de riem instellen: de riem kan worden uitgetrokken om de hoogte aan te passen door de gesp achter de rugleuning door de opening te steken. Kies de bovenste of onderste openingen om de riemen vast te zetten op basis van de lengte van het kind. Lengte van de riem instellen: pas de lengte van de riem aan door de gespen te verschuiven. De riemen moeten stevig worden vastgemaakt zonder dat ze te strak zitten voor het kind.
De riemen vastmaken: Maak de riemsluiting vast. Controleer of de riemsluiting goed vastklikt en trek vervolgens aan de riem.

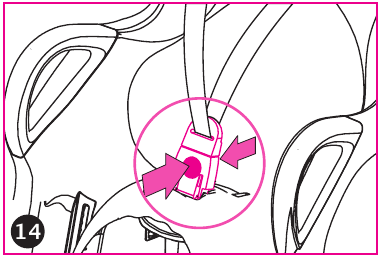

Illustratie 14:
Om de riem los te maken, drukt u tegelijkertijd op de twee knoppen (voor en achter) op de sluiting. De sluiting gaat open.

Illustratie 15:
De voetsteunriem vastmaken: Plaats de voeten van het kind in de riemen en maak ze vast aan de haken achter de beugels. Om de riemen los te maken, haakt u ze los en verwijdert u ze van de beugels terwijl ze schuin staan.

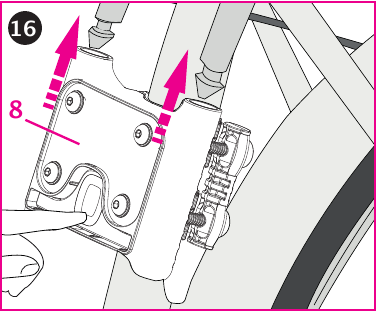

Illustratie 16:
Het kinderzitje verwijderen: Druk op de ontgrendelknop op het bevestigingsblok (8) en verwijder de zitting. Om de zitting opnieuw te installeren, steekt u de steunarm (5) in de twee gaten op het bevestigingsblok (8) totdat de ontgrendelknop klikt (afb. 6).

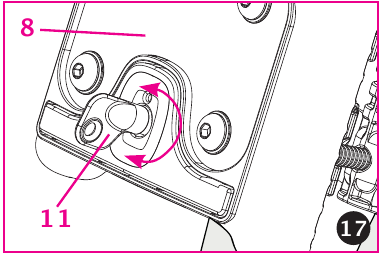

Illustratie 17:
OPMERKING: het bevestigingsblok (8) is uitgerust met een antidiefstalsysteem dat wordt bediend met een van de meegeleverde sleutels (11) (afb. 18). Steek de sleutel (11) in het bevestigingsblok (8) en draai tegen de klok in om de ontgrendelknop te vergrendelen om te voorkomen dat de zitting wordt verwijderd. Draai de sleutel (11) met de klok mee om de werking van de ontgrendelknop te herstellen.

Onderhoud

1. Reinig de zitting, de vulling en de riemen met warm water en een mild reinigingsmiddel. Gebruik geen oplosmiddelen of schurende of corrosieve reinigingsmiddelen. Laat de vulling in de open lucht drogen. Niet strijken.
2. Reparaties aan de zitting en vervanging van beschadigde onderdelen mogen alleen worden uitgevoerd door geautoriseerd personeel.

Technische specificaties

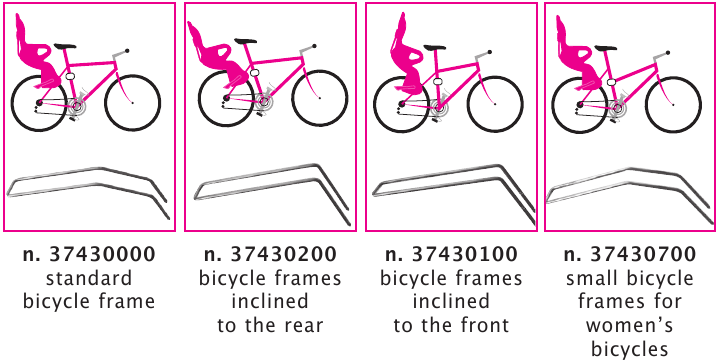

Optionele accessoires

• Bevestigingsblok nr. 37490000
  De steunarm is niet verbonden met het bevestigingsblok. Diameter zitbuis van 28 tot 40 mm.
• Steunarm:


Fabrikant:
OKBABY srl, Via del Lavoro 26, 24060 Telgate (BG) Italië.
Tel. +39 035 830004 • Fax +39 035 832961
okbaby@okbaby.it - www.okbaby.it
