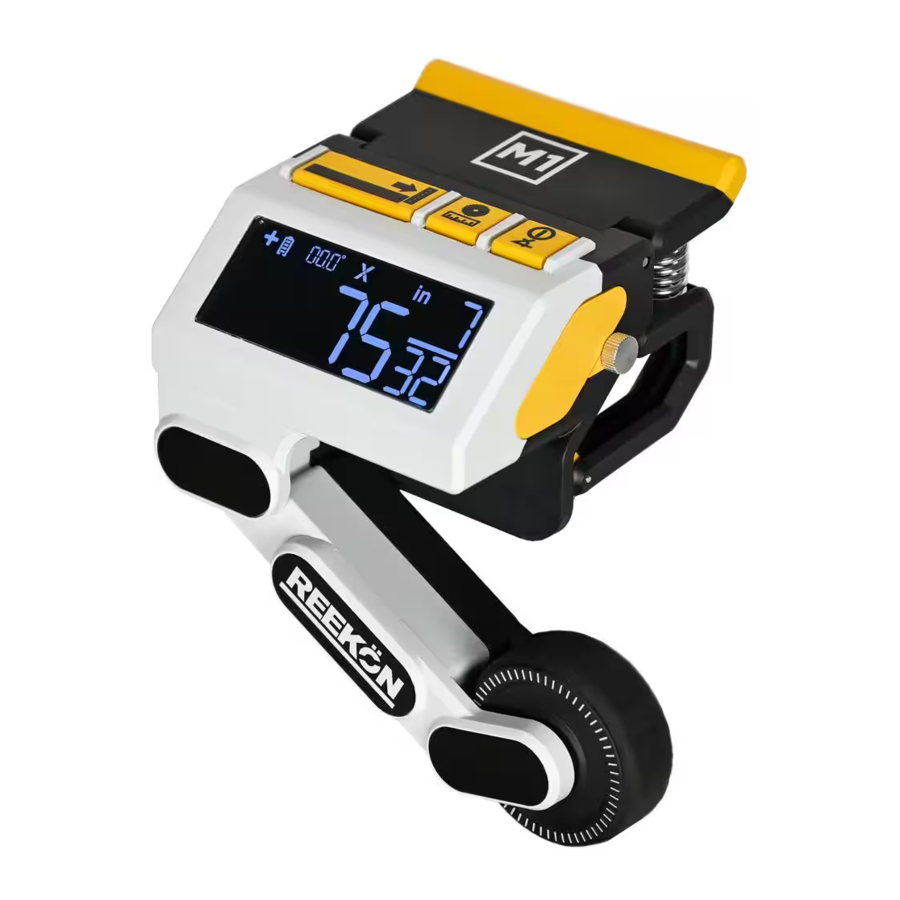

REEKON M1 Handleiding

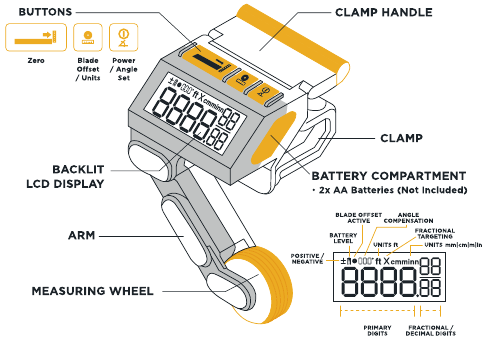

PRODUCTOVERZICHT

APPARAATINSTALLATIE

ZAAGINSTALLATIESCHEMA
Zorg ervoor dat de zaaginstallatie ondersteuning biedt aan beide zijden van het zaagblad, zodat het materiaal goed kan worden verschoven.

1. INSTALLEER 2 AA-BATTERIJEN (NIET MEEGELEVERD)

2. BEVESTIG AAN ZAAGGELEIDER
   M1 Caliber moet stevig aan de linkerkant van de zaaggeleider zitten, met zijn poten op vlakke oppervlakken (niet op ribbels). Controleer of deze stevig aan de zaaggeleider is bevestigd zodra deze is vastgeklemd

   • Om aan de zaaggeleider te klemmen, plaatst u uw handpalm op de bovenkant van de klem (A) en uw vingertoppen op de onderste hendel (B), zorg ervoor dat u de gele ontgrendelingshendel (C-niet afgebeeld) niet aanraakt
   • Oefen een stevige grip uit en knijp de twee oppervlakken samen. Er is een klikkend geluid te horen zodra de klem goed is vastgezet
   • Om te verwijderen, gebruikt u dezelfde grip terwijl u op de gele ontgrendelingshendel (C) drukt om de klemkracht los te laten en de M1 van de geleider te verwijderen

*Er is mogelijk een adapterplaat nodig als uw geleider niet aan de minimumspecificaties voldoet. Zie de achterkant voor meer informatie

3. ONTGRENDEL DE ARM

Om de arm te ontgrendelen en te beginnen met meten, duwt u de arm omhoog naar de onderkant van de M1-behuizing (er is een klikkend geluid te horen aan de bovenkant van de beweging) en leidt u vervolgens de arm naar beneden om het oppervlak van de zaagbasis te raken.

Om de arm in de rechtopstaande positie te vergrendelen (wanneer u de M1 voor de dag niet meer gebruikt), duwt u de arm omhoog totdat deze de onderkant van de M1-behuizing raakt en laat u de arm iets uitsteken terwijl deze naar beneden zakt (er is een klikkend geluid te horen) naar de rustpositie

KALIBRATIE

Hoewel alle M1 Caliber-gereedschappen worden geleverd met een fabriekskalibratie, wordt een kalibratie ter plaatse aanbevolen bij de eerste ontvangst van de M1 om ervoor te zorgen dat de meest nauwkeurige sneden mogelijk worden gemaakt die overeenkomen met een specifiek meetlint. Meetlinten kunnen variëren op basis van fabrikant en klasseniveau, waardoor het essentieel is dat een kalibratie wordt uitgevoerd om overeen te komen met de specifieke afdruk van het meetlintblad. Met de volgende procedure kan de M1 de roterende beweging van het wiel nauwkeurig omzetten in lineaire metingen die exact overeenkomen met een specifiek meetlint.

1. SCHAKEL MET HET GEREEDSCHAP UITGESCHAKELD DE M1 CALIBER IN KALIBRATIEMODUS

2. SCHUIF HET MEETMATERIAAL ONDER HET M1-WIEL DOOR TOTDAT HET IETS VOORBIJ DE BLADLOCATIE IS

3. SNIJ HET MATERIAAL EN SELECTEER DE ZERO BUTTON (NULKNOP)

4. VERPLAATS HET MATERIAAL IETS NAAR RECHTS EN ZORG ERVOOR DAT HET MATERIAAL STABIEL OP DE ZAAGINSTALLATIE STAAT. SELECTEER EENHEDEN (FT OF M).


5. GEBRUIK EEN MEETLINT OM EEN MARKERING TE MAKEN OP:

   • PRECIES 6FT (721N) INDIEN IN "FT" (FT)-MODUS
   • PRECIES 2M (200CM) INDIEN IN "M" (M)-MODUS
6. ZEER ZORGVULDIG, ERVOOR ZORGEND DAT DE ACHTERKANT VAN HET BORD ALTIJD IN CONTACT IS MET DE GELEIDER, SCHUIFT U HET MATERIAAL VAN LINKS NAAR RECHTS TOTDAT DE LINKERRAND VAN HET ZAAGBLAD PERFECT IS UITGELIJND MET DE MARKERING DIE IN STAP IS GEMAAKT. ZODRA HET IS UITGELIJND, SELECTEERT U DE ZERO BUTTON (NULKNOP) OM DE KALIBRATIE TE BEVESTIGEN.


AAN DE SLAG MET SNIJDEN

1. SELECTEER EENHEDEN
   mm | cm | m | in (fractioneel (1/16) | in (fractioneel (1/32) | in (decimaal) | ft inches (fractioneel) | ft inches (decimaal)

2. VOER DE BLADBREEDTE IN
   De effectieve bladbreedte (kerfbreedte) is een maat voor het materiaal dat elke keer dat er een snede wordt gemaakt, van het werkstuk wordt verwijderd.


HOUD DE BLADVERSCHUIVINGSKNOP INGEDRUKT OM HET MENU TE OPENEN

DRAAI AAN HET WIEL TOT DE JUISTE BLADBREEDTE WORDT WEERGEGEVEN

• Raadpleeg de fabrikant om de bladbreedte te bepalen of meet de breedte van een snede die is gemaakt met een zaagblad.
• Deze waarde wordt automatisch toegepast op latere metingen om deze breedte correct te verrekenen in materiaalmetingen

DRUK OP DE ZERO BUTTON (NULKNOP) OM TE BEVESTIGEN

3. ONTGRENDEL DE ARM
   Zorg ervoor dat de arm is vergrendeld in de rechtopstaande positie wanneer deze niet in gebruik is.

4. NUL MATERIAAL DOOR HET MATERIAAL LICHTJES OP DE LINKERRAND VAN HET BLAD TE DRUKKEN. SELECTEER DE ZERO BUTTON (NULKNOP) OM DE POSITIE IN TE STELLEN. NEGATIEVE WAARDE (BLADBREEDTE) WORDT WEERGEGEVEN

   • Zorg ervoor dat u het blad slechts lichtjes aanraakt om geen afbuiging van het blad te veroorzaken
   • Als alternatief kan er een eerste snede worden gemaakt om een kleine hoeveelheid materiaal te verwijderen om een nulpositie te bepalen
5. SCHUIF HET MATERIAAL NAAR DE GEWENSTE SNIJLOCATIE

6. BEGIN MET SNIJDEN
   • Zorg ervoor dat de M1 elke keer dat er een nieuwe meting wordt gestart, op nul staat


KLEMEISEN

Het unieke klemmingsmechanisme van de M1 Calber is ontworpen om rechtstreeks te werken met een breed scala aan zaaggeleiders. De M1 kan rechtstreeks worden geklemd op elk vlak oppervlak dat minder dan 7 mm dik is. De onderstaande diagrammen illustreren de benodigde ruimtevereisten voor het monteren van de M1.
Ribben kunnen dikker zijn, omdat de M1-klem kan worden uitgeschoven om deze ribben vrij te maken terwijl het apparaat naar een geschikte klempositie wordt verplaatst.

• Poten vrij van obstakels of ribben
• M1 wiebelt niet na het klemmen
• Poten rusten op een vlak oppervlak

ADAPTERGELEIDER

Voor geleiders die niet aan de vereiste afmetingen voldoen, kan het Adapter Fence-accessoire worden gebruikt, waarmee de M1 op bijna elke verstekzaag kan worden bevestigd. De MDF Adapter Fence wordt vastgezet met meegeleverde bevestigingsmiddelen door standaard montagegaten in de verstekzaaggeleider. Bezoek onze website voor meer informatie https://reekon.tools/ml

SCHUINE SNEDEN

Het maken van schuine sneden op de M1 is eenvoudig. Met de hoekcompensatieknop kunt u de zaagblad offset-waarde wijzigen om ervoor te zorgen dat deze overeenkomt met de hoek van de volgende snede die u gaat maken

1. Maak een eerste snede in het materiaal (het maakt niet uit of deze recht of schuin is)
2. Als de volgende snede die u maakt schuin is, stel dan die hoek in in het menu Angle Set (Hoek instellen)
   • Selecteer de knop Angle Set (Hoek instellen)

   • Schakel om met de middelste knop totdat de hoek van uw volgende snede verschijnt

   • Selecteer de nul-knop om te bevestigen

   • Zorg ervoor dat de gewenste hoek zichtbaar is boven aan het scherm

3. Nulstel het zaagblad zoals gewoonlijk aan de gewenste kant van de hoek
   • Als u begint met een schuine snede, bepaal dan of u wilt beginnen met meten (nulpositie) vanaf de binnen- of buitenrand

4. Schuif het hout naar de gewenste locatie
5. Maak de snede
   • Zorg ervoor dat de hoekcompensatie is ingesteld op 00.0° zodra de schuine sneden zijn voltooid
   • Als u op OFF (UIT) zet, wordt de zaagblad offset-waarde uitgeschakeld (maar niet uit het geheugen verwijderd)

TECHNIEK

De M1 Caliber is een uniek apparaat dat is gebouwd om de snelheid en nauwkeurigheid van metingen te ondersteunen. Er zijn echter een aantal best practices die ervoor zorgen dat u altijd de gewenste resultaten krijgt.

DUW MATERIAAL TEGEN DE AANSLAG BIJ HET SCHUIVEN
Ervoor zorgen dat het materiaal in een rechte lijn beweegt, is essentieel voor nauwkeurige en precieze sneden.

CONSISTENTE BEWEGINGEN
Er is geen snelheidslimiet voor hoe snel u materiaal verplaatst. Het is echter belangrijk dat u het materiaal consistent verschuift en het niet onnodig schokt of heen en weer beweegt.

HOUD HET WIEL SCHOON
Het wiel moet te allen tijde schoon en vrij van vuil zijn.

KALIBREER BIJ HET WISSELEN VAN MATERIAALSOORTEN
De M1 gedraagt zich iets anders op basis van het materiaal dat wordt gemeten. Zorg ervoor dat er een nieuwe kalibratie wordt uitgevoerd bij het wisselen van materiaalsoort.

NAUWKEURIGHEID VERSUS PRECISIE

Nauwkeurigheid is een meetwaarde van hoe dicht een bepaalde meting bij de weergegeven meting ligt (in vergelijking met een rolmaat). Precisie is hoe dicht meerdere stukken zich ten opzichte van elkaar bevinden bij dezelfde meting. Beide zijn haalbaar met de M1. Consistente beweging van het materiaal, strak tegen de achterkant van de aanslag gehouden, in combinatie met een recente kalibratie, op dezelfde soort materiaal in vergelijkbare temperatuuromstandigheden, zorgt voor zowel nauwkeurige als precieze sneden.

NAUWKEURIGHEID
1 stuk hout dat precies 24" meet

PRECISIE
4 stukken hout die allemaal precies even groot zijn.

HOE HET WERKT

De M1 Caliber zet rotaties om in afstand. Het apparaat geeft altijd de afgelegde afstand van het wiel weer - 4096 posities per rotatie of ± 0,00153 inch resolutie. De zaagblad offset-waarde compenseert eenvoudigweg de breedte van de zaagsnede om ervoor te zorgen dat het uiteindelijke stuk materiaal de juiste maat heeft.

BREUKEN

Voor imperiale eenheden is fractionele weergave in een digitaal formaat moeilijker dan in een analoog formaat (terwijl de nauwkeurigheid correct wordt weergegeven). Er is een compromis tussen de weergegeven snelheid en nauwkeurigheid; het is gemakkelijker te lezen in 1/16e dan in 1/64e. Om het beste van zowel snelheid als nauwkeurigheid vast te leggen, is een "X"-markering toegevoegd om te helpen laten zien hoe dicht een meting bij een bepaalde fractionele eenheid ligt. Een X geeft aan dat het precies op de markering ligt, terwijl pijlen < > in beide richtingen de reisrichting aangeven om de markering te raken. Deze functie is alleen aanwezig in fractionele modi.

SNEDEN VAN RECHTS NAAR LINKS

De M1 Caliber kan zowel aan de rechter- als aan de linkerzijde van een zaagaanslag werken. De volgende stappen beschrijven de procedure voor het monteren van de M1 aan de rechterkant van het zaagblad.

1. Monteer de M1 Caliber aan de rechterkant van de zaagaanslag volgens de beste praktijken voor montage
2. Houd de nul-knop 10 seconden ingedrukt

3. U bent nu klaar om van rechts naar links te meten


OPMERKING: De automatische hoogteverstelling van de arm werkt niet voor het doorvoeren van materiaal in deze configuratie met de M1 aan de rechterkant gemonteerd. Zorg ervoor dat u de arm optilt en materiaal eronder plaatst wanneer u begint met sneden op nieuwe stukken materiaal.

ONDERHOUD

REINIGING

• Blaas minstens één keer per week vuil en stof van de M1 Caliber met schone, droge lucht. Om het risico op oogletsel te minimaliseren, moet u altijd een veiligheidsbril dragen bij het uitvoeren van onderhoud.
• Gebruik nooit oplosmiddelen of andere agressieve chemicaliën voor het reinigen van de niet-metalen onderdelen van het apparaat. Deze chemicaliën kunnen de plastic materialen die in deze onderdelen worden gebruikt, verzwakken.
• Gebruik een doek die alleen is bevochtigd met water en milde zeep.
• Laat nooit vloeistof in het apparaat komen. Dompel nooit een deel van het apparaat onder in een vloeistof.

BATTERIJ VERVANGEN

• Gebruik de duimschroef om het batterijklepje te verwijderen.
• Verwijder oude AA-batterijen en gooi ze op de juiste manier weg.
• Plaats nieuwe AA-batterijen.
• Plaats het batterijklepje terug op het apparaat.

ALGEMENE PROCEDURES

• Laat de arm nooit uitgeschoven staan wanneer deze niet in gebruik is. Het wiel mag geen contact maken met materiaal wanneer het niet in gebruik is.
• Veeg het wiel elke dag schoon als u klaar bent.
• Zorg ervoor dat het apparaat aan het einde van elk gebruik wordt afgeveegd.
• Reinig het scherm met een vochtige, gladde, pluisvrije doek.

WIEL VERVANGEN

• Maak de arm los uit de vergrendelde positie.
• Verwijder twee sets schroeven aan de achterkant van de wielarm met behulp van een PH1 kruiskopschroevendraaier.

• Verwijder de voorste armconstructie en het wiel. Plaats een nieuwe.
• Zorg ervoor dat het wiel goed zit.
• Draai de schroeven weer vast. Draai ze niet te vast aan.
• Her-kalibreer de M1 Tool.

VEILIGHEID

VEILIGHEID VAN DE GEBRUIKER

Lees deze handleiding zorgvuldig door voordat u het product gebruikt. De persoon die verantwoordelijk is voor het product moet ervoor zorgen dat alle gebruikers de instructies begrijpen en naleven

Om het risico op letsel te verminderen, moet de gebruiker de SNELSTARTGIDS van het product lezen.

Raadpleeg de documentatie van de fabrikant van de zaag voor instructies en een correcte werking van de zaag die zal worden gebruikt tijdens het gebruik van de M1 Caliber

BEOOGD GEBRUIK

De M1 Caliber is ontworpen voor professionele toepassingen voor het zagen van verstekzagen, afkortzagen en bandzagen. Gebruik het NIET met niet-gespecificeerde gereedschappen. NIET gebruiken in natte omstandigheden of in de buurt van brandbare vloeistoffen of gassen. Vervang GEEN enkel onderdeel van de M1 Caliber door een onderdeel dat niet door REEKON Tools wordt geleverd. Bewaar of gebruik het gereedschap NIET op locaties waar de temperatuur hoger kan zijn dan 104°F (40°C) of lager dan 50°F (-15°C). Het beste gebruik bij een relatieve vochtigheid van 8% tot 80% niet-condenserend en hoogtes niet hoger dan 9.842ft (3.000 m). Voor de beste prestaties moet de bediening van het apparaat plaatsvinden in koele, droge omstandigheden.
Het apparaat vereist 3 Volt DC-voeding (2 x AA).

TECHNISCHE ASSISTENTIE & REPARATIE

Voor vragen over toepassingen, technische ondersteuning, reparatie of meer informatie, kunt u terecht op onze website: https://www.reekon.tools

OORZAKEN VAN ONNAUWKEURIGE METINGEN

• Is het wiel schoon en vrij van vuil?
• Wordt het materiaal consistent geschoven en bewogen, in contact met de geleider?
• Is de M1 recentelijk gekalibreerd?
• Wordt het materiaal dat wordt gesneden, hetzelfde type materiaal waarmee de M1 is gekalibreerd?
• Is de M1 correct bevestigd aan de geleider?
• Is de zaagblad offset correct ingesteld om overeen te komen met de zaagbreedte?

SUPPORT
Naast het leveren van innovatieve producten, is REEKON Tools toegewijd aan het leveren van een uitzonderlijke support ervaring. Als u problemen ondervindt of videodemonstraties van de M1 wilt bekijken, bezoek dan onze website of ons YouTube-kanaal. Als uw vraag daar niet kan worden beantwoord, stuur ons dan een e-mail op: M1@reekon.tools
