Renesas RL78/G16, RL78 Handleiding

Lijst van afkortingen en acroniemen

Alle handelsmerken en geregistreerde handelsmerken zijn het eigendom van hun respectieve eigenaars.

Overzicht

Deze gebruikershandleiding beschrijft het RL78/G16 Fast Prototyping Board (RTK5RLG160C00000BJ) (hierna "dit product" genoemd).

Doel

Dit product is een evaluatietool voor een Renesas MCU. Deze gebruikershandleiding beschrijft de hardwarespecificaties, manieren om schakelaars in te stellen en de basisinstallatieprocedure.

Functies

Dit product kan de volgende taken uitvoeren.

• Programmeren van de Renesas MCU
• Debuggen van gebruikerscode
• Gebruikerscircuits voor schakelaars en LED's
• Capacitieve aanraakknop x 2
• Capacitieve aanraakschuifregelaar (met een drie-elektrode configuratie) x 1
• Pmod™-connector*
• Arduino^®-connector*
• Grove-connector*

Opmerking: We garanderen geen verbinding met alle typen van deze connectoren. Raadpleeg voor meer informatie over de connectorspecificaties de beschrijvingen in dit document.

Voorbereiding

• Bekijk de video over "Aan de slag met Fast Prototyping Board voor RL78-familie".
  https://www.renesas.com/video/getting-started-fast-prototyping-board-rl78-family
• Installeer de geïntegreerde ontwikkelomgeving (IDE) en de vereiste software op de host-pc.
  https://www.renesas.com/development-tools
• Bereid een USB-kabel voor gegevensoverdracht voor.
• Raadpleeg de volgende webpagina en bereid de E2-emulator voor, indien nodig.
  https://www.renesas.com/e2
• Raadpleeg de volgende webpagina en bereid de E2 emulator Lite voor, indien nodig.
  https://www.renesas.com/e2lite

De e² studio IDE installeren

Voor meer informatie over de installatieprocedure kunt u de video over "e² studio Quick Start Guide Video for RL78 Family - Installation" bekijken.
https://www.renesas.com/software-tool/rl78-software-tool-course

1. Download het installatieprogramma voor de nieuwste versie van de e² studio van de volgende webpagina.
   https://www.renesas.com/software-tool/e-studio
2. Pak het gedownloade zipbestand uit en voer het installatiebestand uit.
3. Selecteer "RL78" voor [Device Families] (apparaatfamilies).
4. Bevestig dat de nieuwste versie van Renesas CCRL is geselecteerd als de compiler.
5. Selecteer het selectievakje [I accept the terms of the Software Agreements] (ik accepteer de voorwaarden van de softwareovereenkomsten) en klik vervolgens op de knop [Install] (installeren).
6. Wanneer de software een installatievenster produceert in het midden van de installatie, gaat u verder met de installatie volgens de instructies van de wizard.
7. Nadat de installatie is voltooid, klikt u op de knop [OK].

De CS+ IDE installeren

1. Download het installatieprogramma voor de nieuwste versie van CS+ voor CC van de volgende webpagina.
   https://www.renesas.com/software-tool/cs
2. Pak het gedownloade zipbestand uit en voer het installatiebestand uit.
3. Klik op [Begin CS+ Startup] (CS+ opstarten beginnen).
4. Bevestig dat [Tools for RL78 family] (tools voor RL78-familie) is geselecteerd.
5. Nadat de installatie is voltooid, klikt u op de knop [OK].

Specificatietabel van het bord

Tabel 1-1 toont de bordspecificaties.
Tabel 1-1 Specificatietabel van het bord

Opmerkingen:

1. Dit onderdeel is niet gemonteerd.
2. De beoogde voedingsbron voor de evaluatie-MCU op het bord zoals geleverd is VBUS (5 V). Het instellen van een jumper is vereist als de stroom van andere bronnen moet worden geleverd. Raadpleeg voor meer informatie het hoofdstuk "Gebruikerscircuits".

Blokdiagram

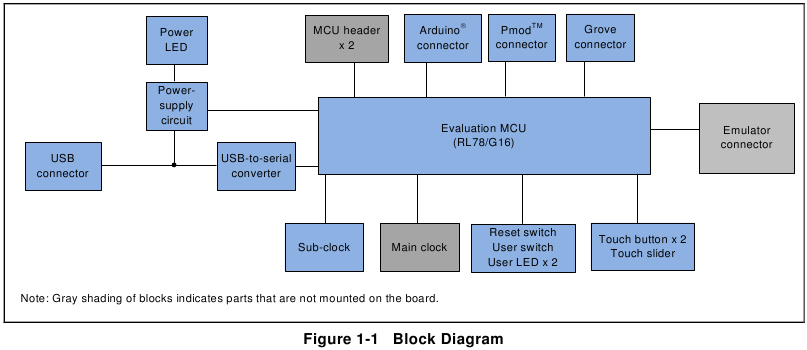

Figuur 1-1 toont het blokdiagram van dit product.

Bordindeling

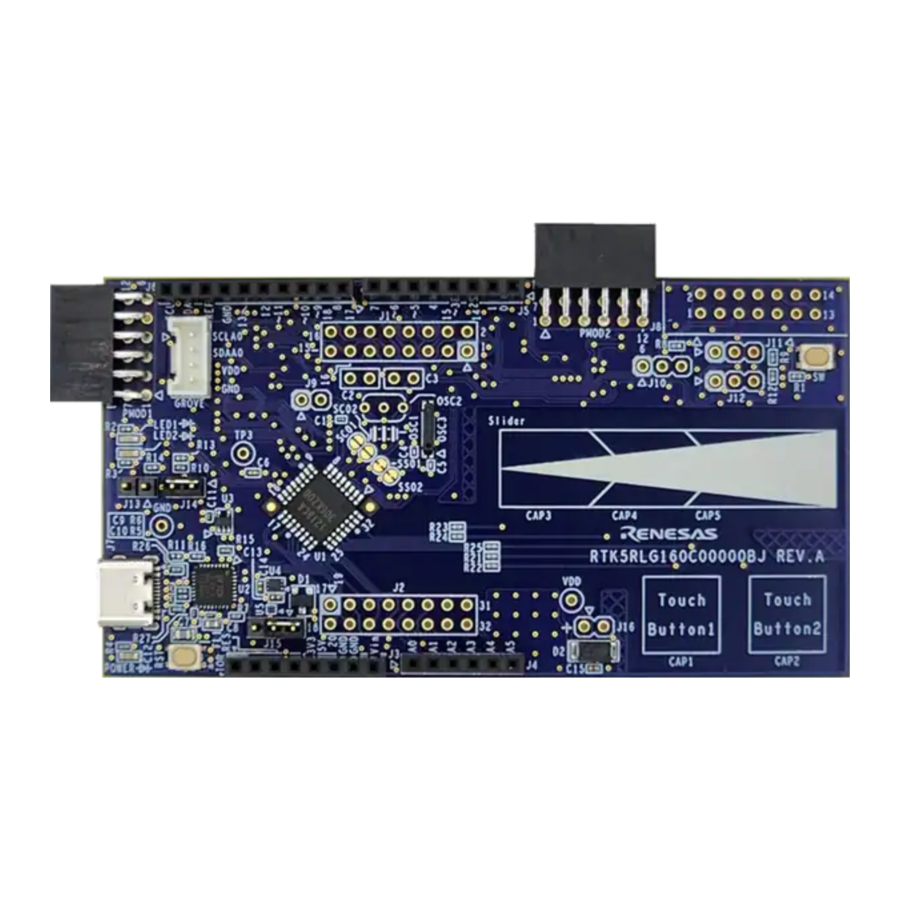

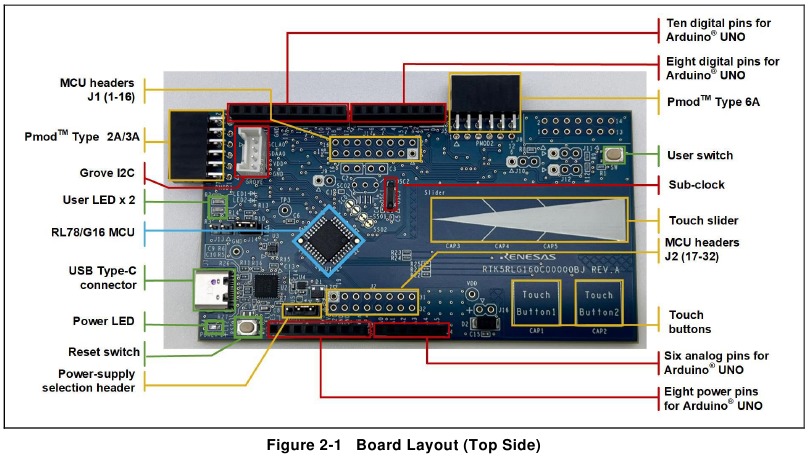

Figuur 2-1 toont de externe weergave van de bovenzijde van dit product.

Onderdelenindeling

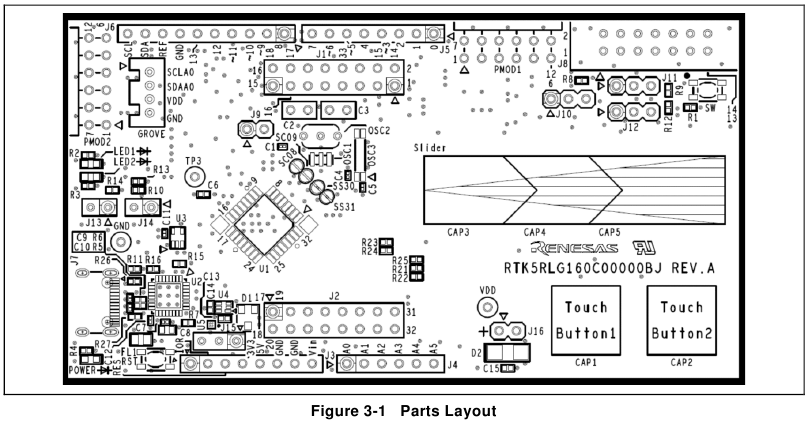

Figuur 3-1 toont de onderdelenindeling van dit product.

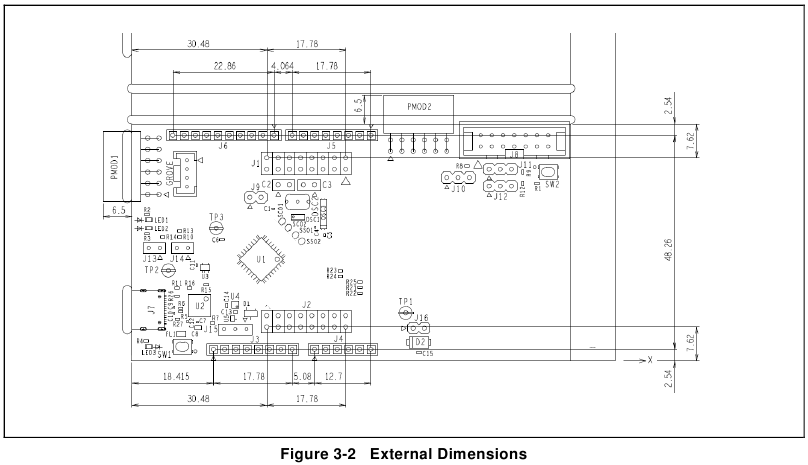

Figuur 3-2 toont de externe afmetingen van dit product.

Operationele omgeving

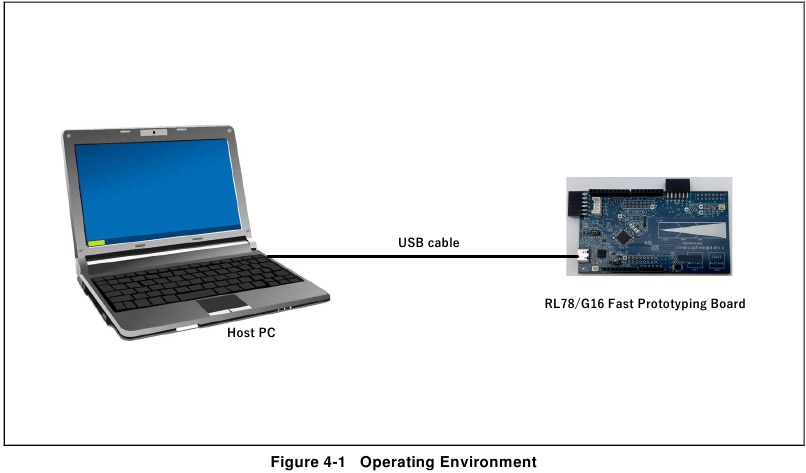

Figuur 4-1 toont de operationele omgeving van dit product. Installeer de IDE op de host-pc.

Gebruikerscircuits

Evaluatie-MCU

De specificaties voor de voeding, systeemklok en reset van de evaluatie-MCU (RL78/G16) op het moment van verzending zijn als volgt.

• Voeding: 5 V (VBUS) geleverd via de USB (inclusief de analoge voeding)
• Systeemklok: Werking met een on-chip oscillator
• Reset: Gericht door de resetknop of IDE

USB-connector

De vorm van de connector is USB Type-C (ondersteuning voor full-speed USB 2.0). Het dient als een voedingsingang en een interface voor communicatie met de RL78 COM-poort debugtool (via USB-naar-serieel conversie). Sluit de USB-connector aan op de host-PC met een USB-kabel. Als de voeding aan de hostzijde is ingeschakeld, wordt de stroom aan dit product geleverd op hetzelfde moment als de aansluiting van de kabel.
Opmerking: De verpakking bevat geen USB-kabel. Sluit geen USB-kabel aan terwijl de emulator stroom levert.

Voedings-LED

Terwijl de voedings-LED brandt, wordt VDD-stroom geleverd. De LED is groen.

Gebruikers-LED's

De optionele gebruikers-LED's kunnen voor elk doel worden gebruikt. LED1 en LED2 zijn op het bord gemonteerd en zijn respectievelijk verbonden met de volgende poorten. De LED's zijn groen.

• LED1: Pin 13, verbonden met poort P12
• LED2: Pin 16, verbonden met poort P15

Capacitieve aanraakknoppen en aanraakschuifregelaar

De capacitieve aanraakknoppen en aanraakschuifregelaar kunnen worden gebruikt voor het gewenste doel van de gebruiker. Twee elektroden (aanraakknop 1 en aanraakknop 2) en één schuifregelaar (met een drie-elektrodeconfiguratie) zijn op het bord gemonteerd en zijn respectievelijk verbonden met de volgende poorten.

• Aanraakknop 1: Pin 25, verbonden met poorten P06, TS06 en CAP1
• Aanraakknop 2: Pin 26, verbonden met poorten P07, TS07 en CAP2
• Schuifregelaar:
  Pin 31, verbonden met poorten P42, TS12 en CAP3
  Pin 28, verbonden met poorten P22, TS09 en CAP4
  Pin 27, verbonden met poorten P23, TS08 en CAP5

P02 (pin 19) is standaard verbonden voor de TSCAP-pinfunctie.

Arduino^®-connectoren

De specificatie van de Arduino^®-connectoren is gebaseerd op de veronderstelling dat Arduino^®-shields kunnen worden aangesloten. We garanderen echter geen verbinding met alle typen Arduino^®-shields. Controleer de specificaties van dit product met elk Arduino^®-shield dat u wilt gebruiken.

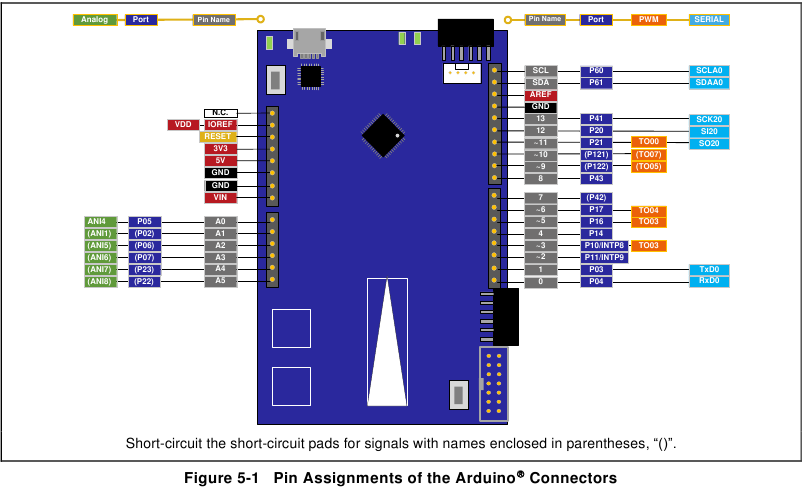

Afbeelding 5-1, Tabel 5-1 en Tabel 5-2 tonen de pintoewijzingen van de Arduino^®-connectoren.

Tabel 5-1 Pintoewijzingen van de Arduino^®-connectoren (1/2)

Opmerkingen:

1. "x" in IOx en IO~x betekent een pinnummer voor de Arduino IDE. Raadpleeg de volgende URL voor meer informatie over Arduino IDE: https://github.com/renesas/Arduino/wiki/
2. Sluit de kortsluitpads voor signalen met namen tussen haakjes, "()", kort.
3. Bij gebruik van een signaal met "[]" is de PIORx-registerinstelling vereist.
4. P02 is standaard verbonden met een condensator van 0,01 uF. Wanneer P02 als een poortpin moet worden gebruikt, sluit u de kortsluitpad [SC06] kort. Let op: P02 kan niet als PCLBUZ0 worden gebruikt omdat deze is verbonden met de condensator van 0,01 uF.

Tabel 5-2 Pintoewijzingen van de Arduino^®-connectoren (2/2)

Opmerkingen:

1. "x" in IOx en IO~x betekent een pinnummer voor de Arduino IDE. Raadpleeg de volgende URL voor meer informatie over Arduino IDE: https://github.com/renesas/Arduino/wiki/
2. Sluit de kortsluitpads voor signalen met namen tussen haakjes, "()", kort.
3. Bij gebruik van een signaal met "[]" is de PIORx-registerinstelling vereist.
4. P121, P122 is standaard verbonden met de XT1-, XT2-subklok. Wanneer P121, P122 als een poortpin moet worden gebruikt, knipt u het patroon voor het knippen van [SS01], [SS02] en sluit u de kortsluitpad [SS09], [SC10] kort.

Pmod™-connectoren

De specificatie van de Pmod™-connectoren is gebaseerd op de aanname dat Pmod™-modules aansluitbaar zijn.
Er wordt aangenomen dat Pmod1 is aangesloten op de Pmod™ Interface Type 2A- of 3A-module*.
Er wordt aangenomen dat Pmod2 is aangesloten op de Pmod™ Interface Type 6A-module*.
Opmerking: Raadpleeg de website op https://www.renesas.com/quickconnect voor meer informatie over de Pmod™-module van Renesas.
We garanderen echter geen verbinding met alle soorten Pmod™-modules. Controleer de specificaties van dit product aan de hand van elke Pmod™-module die u wilt gebruiken.

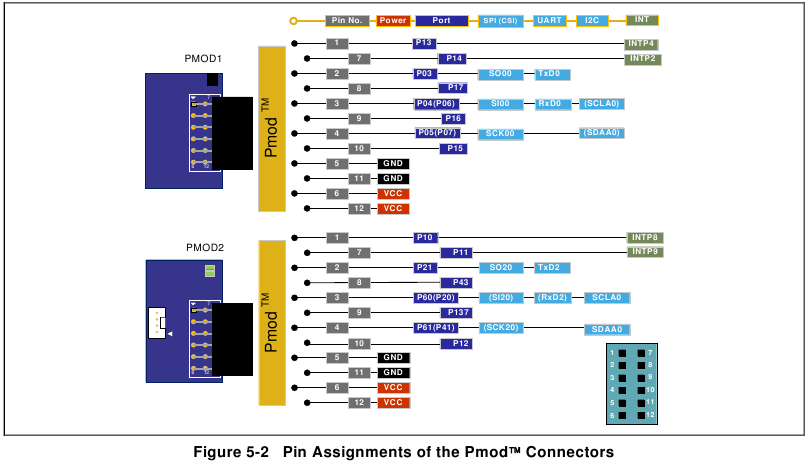

Afbeelding 5-2, tabel 5-3 en tabel 5-4 tonen de pintoewijzingen van de Pmod™-connectoren.

Opmerking: Voor het gebruik van de signaalnamen tussen haakjes, "()", moet de bedrading worden geschakeld met behulp van de kortsluitpads.
Tabel 5-3 Pintoewijzingen van Pmod™ (Pmod1)

Opmerking:

1. Deze signalen kunnen worden gebruikt als type 6A (I2C) door de patronen voor het snijden van [SS05] en [SS06] te snijden en de kortsluitpads [SC04] en [SC05] kort te sluiten.
2. Bij gebruik van een signaal met "[]" is een PIORx-registerinstelling vereist.

Tabel 5-4 Pintoewijzingen van Pmod™ (Pmod2)

Opmerking:

1. Deze signalen kunnen worden gebruikt als type 2A of 3A (SPI of UART) door de patronen voor het snijden van [SS24] en [SS25] te snijden en de kortsluitpads [SC17] en [SC18] kort te sluiten.

MCU-headers

De MCU-headers worden geleverd als doorlopende gaten J1 en J2 voor een totaal van 16 (8 x 2) pinnen. De pin-headers hebben een pitch van 2,54 mm en de evaluatie-MCU is verbonden met de doorlopende gaten voor de headers.
Tabel 5-5 en Tabel 5-6 tonen de pintoewijzingen van de MCU-headers.
Tabel 5-5 Pintoewijzingen van de MCU-header (J1)

Opmerkingen:

1. De namen van de Arduino^®-signalen komen overeen met de pinnummers voor de Arduino^® IDE. Raadpleeg de volgende URL voor meer informatie over Arduino^® IDE: https://github.com/renesas/Arduino/wiki/
2. P122 is standaard verbonden met de XT2-subklok. Als P122 als een poortpin moet worden gebruikt, knip dan het patroon voor het knippen van [SS02] en sluit de kortsluitpad [SC10] kort.
3. P121 is standaard verbonden met de XT1-subklok. Als P121 als een poortpin moet worden gebruikt, knip dan het patroon voor het knippen van [SS01] en sluit de kortsluitpad [SC09] kort.
4. Wanneer de RL78 COM-poort debugtool in gebruik is, is het gebruik van de P125/RESET-pin als P125 verboden. Raadpleeg USB-naar-serieelconverter en COM-poortfoutopsporing als P125 per ongeluk is ingesteld.

Tabel 5-6 Pintoewijzingen van de MCU-headers (J2)

Opmerkingen:

1. De namen van de Arduino^®-signalen komen overeen met de pinnummers voor de Arduino^® IDE. Raadpleeg de volgende URL voor meer informatie over Arduino^® IDE: https://github.com/renesas/Arduino/wiki/
2. P02 is standaard verbonden met een condensator van 0,01 uF. Als P02 als een poortpin moet worden gebruikt, sluit dan de kortsluitpad [SC06] kort. Merk op dat P02 niet als PCLBUZ0 kan worden gebruikt omdat deze is aangesloten op de condensator van 0,01 uF.
3. Wanneer deze signalen als poortpinnen moeten worden gebruikt, sluit u de kortsluitpads [SC12], [SC11], [SC15], [SC13] en [SC14] kort.

Grove-connector

De specificatie van de Grove-connector is gebaseerd op de veronderstelling dat Grove-modules via I2C kunnen worden aangesloten. Als er echter een connector is gemonteerd, is de verbinding met alle Grove-modules (via I2C) niet gegarandeerd. Gebruik deze connector nadat u de specificaties van dit product en de Grove-modules (via I2C) die u wilt gebruiken, hebt gecontroleerd.
Afbeelding 5-3 en tabel 5-7 tonen de pintoewijzingen van de Grove-connector.

Tabel 5-7 Pintoewijzingen van de Grove-connector

Klok

Er zijn klokcircuits aanwezig om de klokbronnen voor de evaluatie-MCU te verwerken. Raadpleeg de RL78/G16 User's Manual: Hardware voor meer informatie over de specificaties van de evaluatie-MCU-klokken. Raadpleeg de circuitschema's van de RL78/G16 Fast Prototyping Board voor meer informatie over het klokcircuit van dit product. Tabel 5-8 toont de details van de klokken op de RL78/G16 Fast Prototyping Board.
Tabel 5-8 Details van klokken

Opmerking: Gebruik de hoofdklok van het systeem door de patronen voor het doorsnijden van [SS01] en [SS02] door te snijden en de kortsluitingspads [SC01] en [SC02] kort te sluiten. Houd er rekening mee dat de hoofdklok van het systeem niet tegelijk met de subklok kan worden gebruikt.

Resetknop

Door op de resetknop (RST) te drukken, wordt een hardwarematige reset op de evaluatie-MCU toegepast.

Gebruikersschakelaar

Er is een optionele gebruikersschakelaar (SW) gemonteerd. Deze is aangesloten op pin 4 van de evaluatie-MCU, die functioneert als pinfunctie P137. De INTP0-interrupt is gemultiplext op dezelfde pin.

USB-naar-serieel-converter en COM-poort debugging

Een USB-naar-serieel-converter (FT232RQ) van FTDI is op de printplaat gemonteerd en kan worden gebruikt met de standaarddriver van Windows 10. Installeer voor andere besturingssystemen de driver door deze te downloaden van de volgende website van FTDI.
https://www.ftdichip.com/
DRIVERS > VCP Drivers
De resetheader (J13) van de USB-naar-serieel-converter is open circuit; deze wordt herkend als een COM-poort wanneer de host-pc via een USB-kabel op deze printplaat is aangesloten.
Als interface met de RL78 COM-poort debugtool maakt de USB-naar-serieel-converter debugging en programmering van de evaluatie-MCU mogelijk. Raadpleeg hoofdstuk "Code ontwikkelen". Houd er rekening mee dat de P40-, P01- en P00-pinnen van de evaluatie-MCU respectievelijk worden gebruikt als de functies TOOL0, TOOLRxD en TOOLTxD.

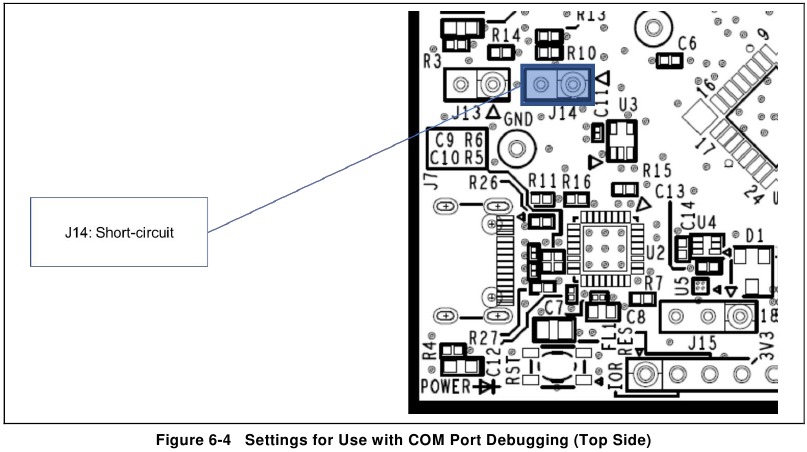

Wanneer de RL78 COM-poort debugtool in gebruik is, is het gebruik van de P125/RESET-pin als de P125-poortpin verboden. Breng de optiebyte-instelling voor het gebruik van P125 niet aan.
Als P125 per ongeluk is ingesteld, zijn COM-poort debugging en schrijven niet meer beschikbaar. Als u geen COM-poort debugging of schrijven kunt gebruiken, herstel dit dan door het programma te wissen met behulp van een E2-emulator- of E2 emulator Lite-verbinding, of door de 'COM Port Connection Recovery Application for Fast Prototyping Board' (R01AN7363) te gebruiken.

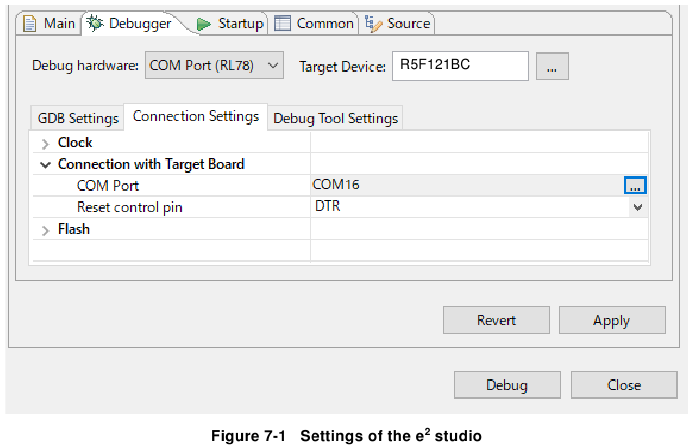

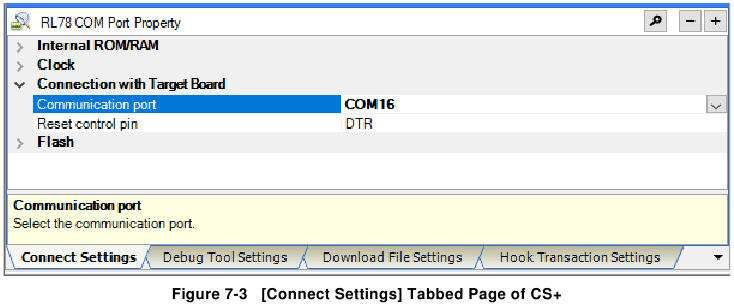

Raadpleeg voor de methode van COM-poort debugging de toepassingsopmerking RL78 Debugging Functions Using the Serial Port (R20AN0632).
Wanneer de USB-naar-serieel-converter niet wordt gebruikt als de interface met de RL78 COM-poort debugtool, maakt het gebruik van de RxD0- en TxD0-functies van de P01- en P00-pinnen UART-communicatie tussen de host-pc en de evaluatie-MCU mogelijk. De gebruiker moet de terminalsoftware voorbereiden, zoals TeraTerm.

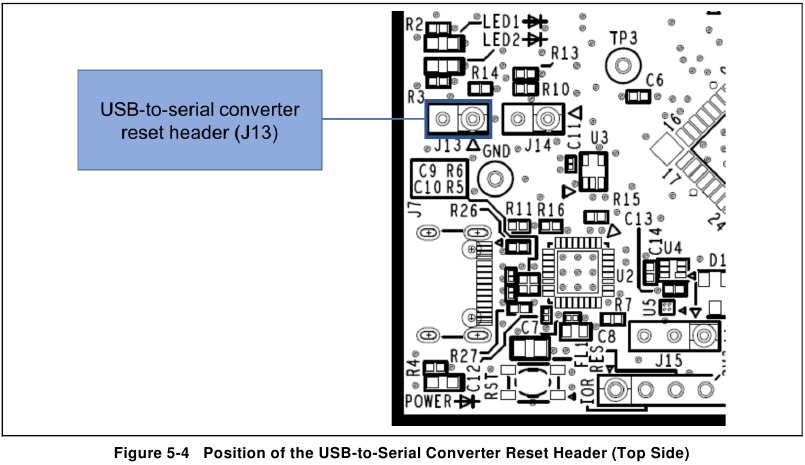

Resetheader USB-naar-serieel-converter

De USB-naar-serieel-converter wordt in de geforceerde resetstatus geplaatst door de resetheader (J13) kort te sluiten. Als alleen de evaluatie-MCU moet werken zonder het gebruik van de RL78 COM-poort debugtool, plaatst u de USB-naar-serieel-converter in de resetstatus. Hierdoor kunnen de P01 (RxD0) en P00 (TxD0) worden gebruikt als andere faciliteiten dan voor een UART, zoals poortpinnen, terwijl een reset wordt toegepast op de USB-naar-serieel-converter. Zelfs als P11 en P12 worden gebruikt als andere faciliteiten dan voor een UART, zoals poortpinnen, moet de printplaat op de host-pc worden aangesloten met behulp van de USB-kabel. Afbeelding 5-4 toont de positie van de resetheader van de USB-naar-serieel-converter.

Selectieheader voor voeding

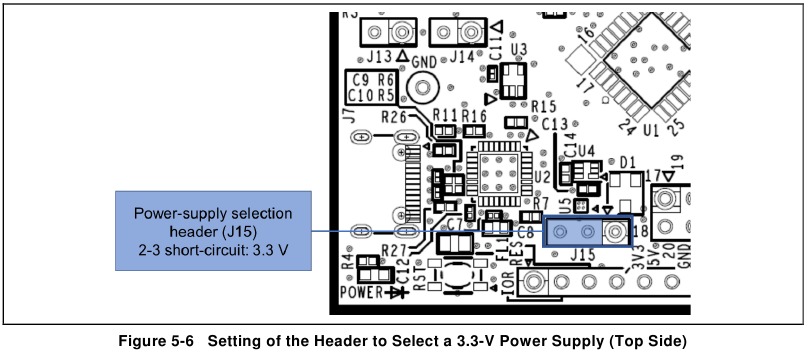

De bedrijfsspanning (VDD) van de evaluatie-MCU kan worden gewijzigd om te worden geleverd door de emulator of externe voeding, en naar 5 V of 3,3 V met behulp van een header (J15). Wijzig de jumperinstelling van J15 alleen als er geen stroom wordt geleverd.

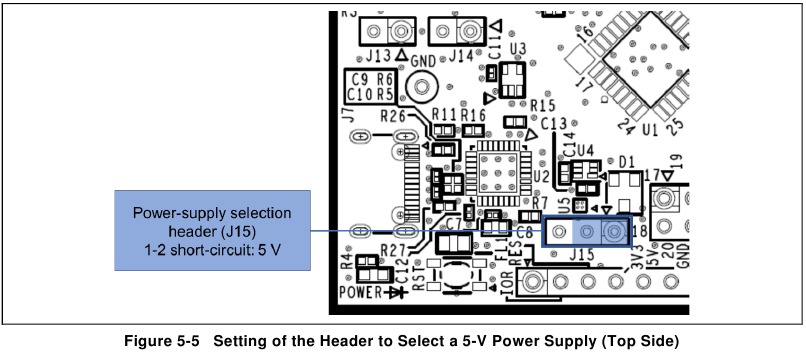

• 1-2 van J15 kortsluiting selecteert een 5V-voeding. Dit is de standaardinstelling bij levering.

• 2-3 van J15 kortsluiting selecteert een 3,3V-voeding.

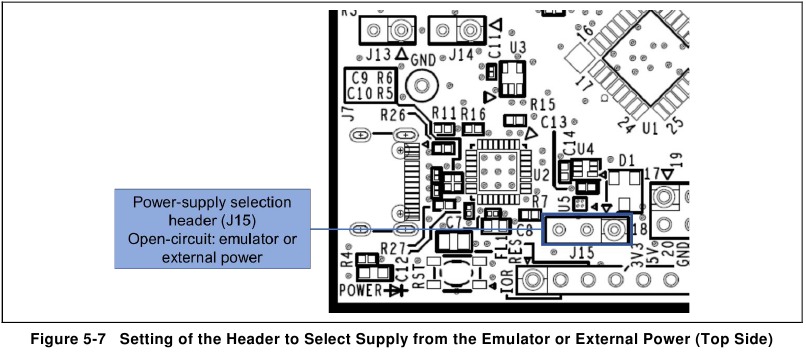

• J15 open circuit selecteert voeding van de emulator of externe voeding.


Externe voeding

Wanneer de evaluatie-MCU een gewenste voedingsspanning moet hebben, of wanneer er meer stroom nodig is, gebruikt u een externe voeding. De bruikbare spanningen zijn afhankelijk van de evaluatie-MCU.
Bestemmingen voor de aansluiting van een externe voeding:

• VDD: pin J16-1 op de header voor externe voeding
• VSS: pin J16-2 op de header voor externe voeding

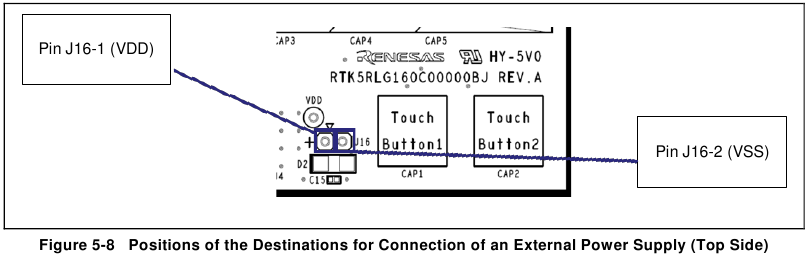

Afbeelding 5-8 toont de posities van de externe voeding.
Wanneer een externe voeding wordt gebruikt, controleer dan of de I/O-spanningen voor Arduino^® shields, Pmod™ modules of Grove-modules correct zijn.

Header voor stroommeting

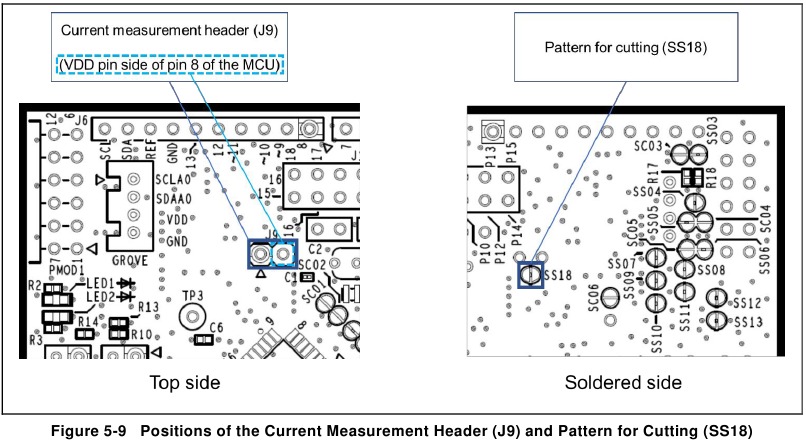

Deze header (J9) wordt gebruikt om de stroom te meten die door de evaluatie-MCU wordt verbruikt (J9-headercomponenten zijn niet gemonteerd). Door een ampèremeter op dit product aan te sluiten, kan de stroom worden gemeten die door de evaluatie-MCU wordt verbruikt. Zorg ervoor dat u het gegeven patroon voor het doorsnijden (SS18) doorsnijdt als deze header moet worden gebruikt. Afbeelding 5-9 toont de posities van de header voor stroommeting en het patroon voor het doorsnijden.

Plaats een ampèremeter tussen de sockets van de header voor stroommeting (J9) om de stroom te meten. Snijd het patroon voor het doorsnijden (SS18) (Afbeelding 5-11) door en draai de LED omlaag om de stroom te verminderen die wordt verbruikt door een andere MCU dan de evaluatie-MCU.

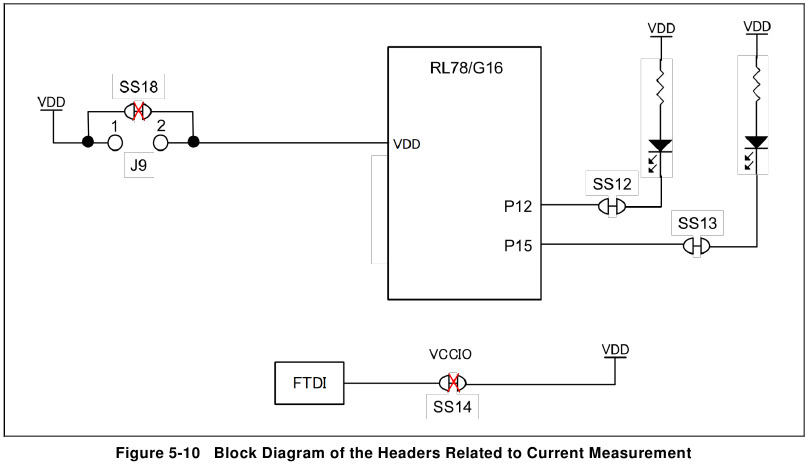

Afbeelding 5-10 is een blokschema van de voedingslijnen met betrekking tot de meting van de verbruikte stroom. Raadpleeg Afbeelding 6-2 voor een blokschema van het voedingscircuit als geheel.

Patroon voor het doorsnijden van de I/O-voeding voor de USB-naar-serieel-converter

Als u deze printplaat wilt gebruiken zonder een USB-connector aan te sluiten, snijdt u het gegeven patroon voor het doorsnijden (SS14) door. Afbeelding 5-11 toont de positie van het patroon voor het doorsnijden.

Emulatorconnector

Deze 14-pins connector (J8) wordt gebruikt om dit product aan te sluiten op een on-chip debugging E2-emulator of E2 emulator Lite van Renesas Electronics, met programmeerfaciliteiten. De emulator wordt gebruikt voor het programmeren of debuggen van de evaluatie-MCU.

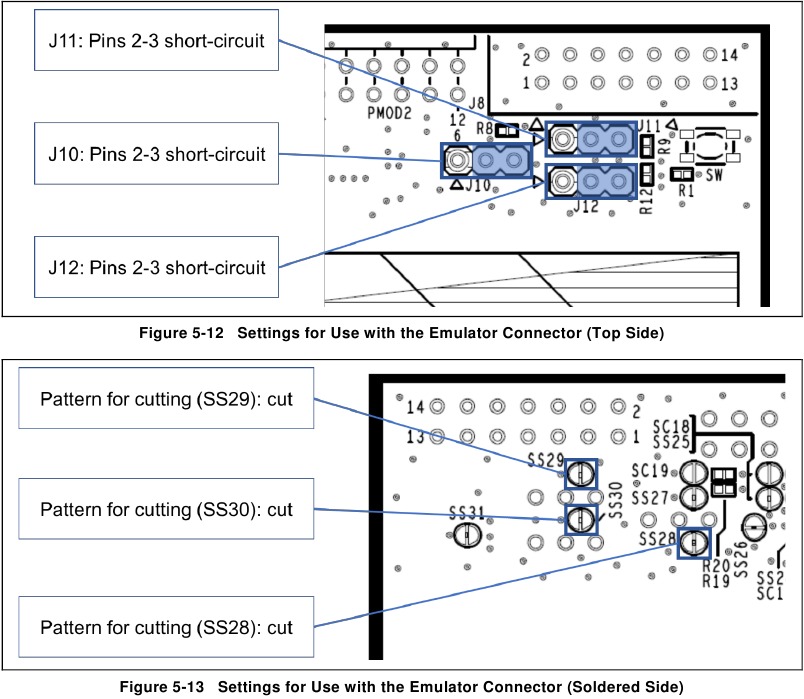

Om de emulator aan te sluiten, wijzigt u het circuit als volgt.

• J8: 14-pins connector moet worden gemonteerd
• J10, J11 en J12: pinnen 2-3 zijn kortgesloten
• Patroon voor doorsnijden [SS28]: doorsnijden
• Patroon voor doorsnijden [SS29]: doorsnijden
• Patroon voor doorsnijden [SS30]: doorsnijden

Raadpleeg voor het gebruik van de emulator het E1/E20/E2 Emulator, E2 emulator Lite Additional Document for User's Manual (Notes on Connection of RL78) (R20UT1994).

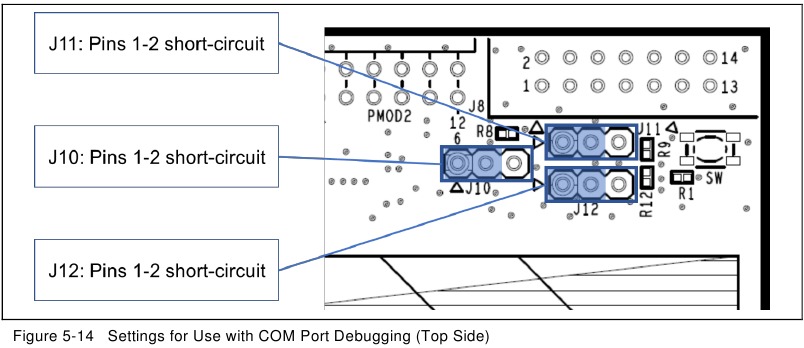

Als u COM-poort debugging gebruikt met behulp van de USB-naar-serieel-converter, brengt u de volgende wijziging aan in de instellingen als volgt.

• J10, J11 en J12: pinnen 1-2 zijn kortgesloten


Voorzorgsmaatregelen bij de behandeling

Te leveren vermogen

Wanneer dit product van stroom wordt voorzien via een emulator of via de USB, dient u er rekening mee te houden dat de totale stroom van VDD, 5 V en 3,3 V de maximale stroom van 200 mA niet mag overschrijden.

Het bord verbouwen

Elke wijziging aan het bord (inclusief het doorsnijden van de patronen om door te snijden) dient op eigen verantwoordelijkheid van de gebruiker te worden uitgevoerd.
Het volgende toont de instellingen van de jumpers zoals ze zijn verzonden.

• J13: open circuit
• J14: kortsluiting
• J15: pinnen 1-2 zijn kortgesloten

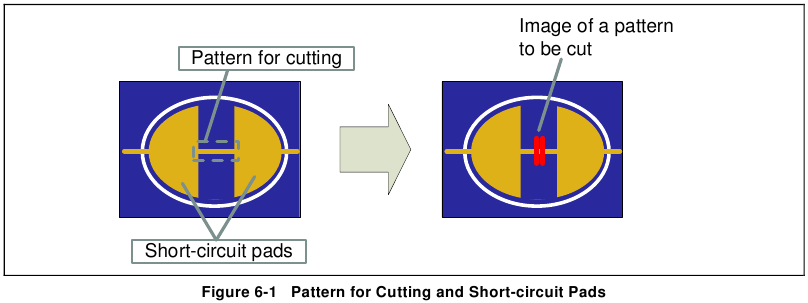

In dit document verwijst "kortsluitpads" naar paren van pads voor kortsluiting door solderen.

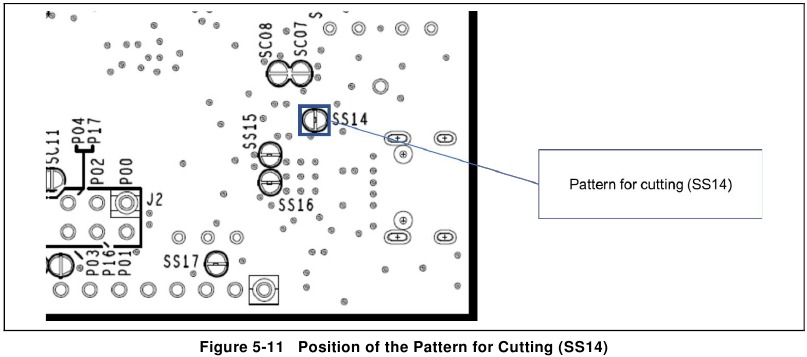

"Patroon om door te snijden" verwijst naar een smal signaalpatroon in het middelste deel tussen twee kortsluitpads. Wanneer u het patroon doorsnijdt, snij dan niet over het gezeefdrukte frame van een witte ellips.

In sommige gevallen is een patroon om door te snijden mogelijk niet zichtbaar omdat het bedekt is met een resist coating. Raadpleeg ook de circuitschema's.
In de circuitschema's geeft het onderstaande symbool aan dat er een patroon is om door te snijden tussen kortsluitpads.

In de circuitschema's geeft het onderstaande symbool aan dat er alleen kortsluitpads zijn zonder patroon om door te snijden.

Voedingen en gebruiksomstandigheden

Er kunnen verschillende voedingen worden geselecteerd. Tabel 6-1 toont de relatie tussen voedingsbronnen en gebruiksomstandigheden.

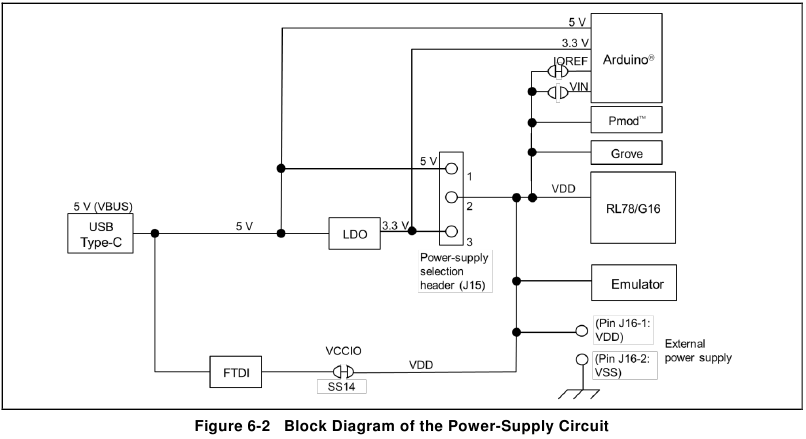

Figuur 6-2 toont het blokschema van het voedingscircuit.

Tabel 6-1 Voedingsbronnen en gebruiksomstandigheden

Opmerkingen:

1. Het aansluiten van de RL78/G16 Fast Prototyping Board op een Arduino^® shield, een Pmod™-module of een Grove-module dient op eigen verantwoordelijkheid van de gebruiker te worden uitgevoerd en dient pas te gebeuren na bevestiging van de specificaties van de voeding en interfaces. Wanneer een Arduino^® shield de levering van 5 V of 3,3 V vermogen vereist, sluit u de host-pc via de USB-kabel aan op dit bord.
2. Vereisten voor wijzigingen na verzending worden in deze kolom vermeld.
3. Gebruik de IDE in een staat waarin stroom wordt geleverd door een andere bron dan de emulator.
4. Als er andere stroom aan dit product wordt geleverd dan via de USB, snijdt u het patroon door (SS14).

Opmerking over het gebruik van QE voor capacitieve aanraking

Wanneer u QE for Capacitive Touch (QE) met dit product gebruikt, wijzigt u de circuits in de volgende gevallen (1) en (2).
Raadpleeg voor de methoden voor het ontwikkelen van aanraaktoepassingen met behulp van QE in de RL78/G16 MCU de toepassingsnota "RL78 Family Using the standalone version of QE to Develop Capacitive Touch Applications" (R01AN6574).

1. Gebruik met de seriële verbindingsfunctie van QE

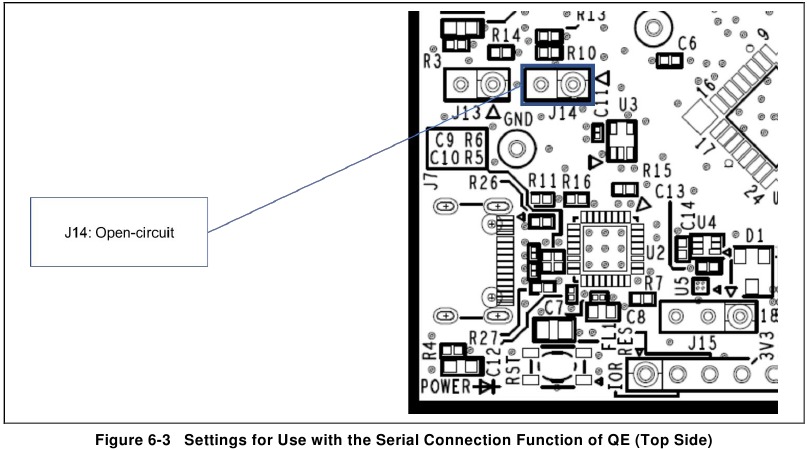

   Wanneer de seriële verbindingsfunctie van QE moet worden gebruikt (seriële communicatie via QE tussen de host-pc en de USB-connector op het bord van dit product), wijzigt u het J14-jumperblok voor het schakelen van de QE seriële verbinding als volgt.
   • J14: open circuit

     Opmerking: Wanneer het circuit is geconfigureerd voor geval "(1) Gebruik met de seriële verbindingsfunctie van QE" hierboven, is de volgende vorm van gebruik niet beschikbaar met QE.
     • Debuggen of programmeren via COM-poort debugging
2. Geen gebruik maken van de seriële verbindingsfunctie van QE
   Nadat de wijzigingen aan het circuit zijn aangebracht zoals beschreven onder "(1) Gebruik met de seriële verbindingsfunctie van QE", als u de instellingen wilt herstellen naar die voor COM-poort debugging (inclusief het geval van het gebruik beschreven onder de bovenstaande opmerking), voert u de volgende instellingswijziging als volgt uit.
   • J14: kortsluiting


Opmerking over het gebruik van P00/TxD0

Wanneer de stroom wordt ingeschakeld of onmiddellijk na het vrijgeven van de reset van de USB-naar-serieel converter van dit product, als een gebruikersprogramma dat de uitvoer van de UART-transmissie naar de P00/TxD0-lijn start, naar de doel-MCU wordt geschreven voordat de host-pc de USB-naar-serieel converter herkent als de COM-poort, kan de werking van de USB-naar-serieel converter instabiel zijn en de verbinding met de Renesas Flash Programmer of terminalsoftware verhinderen.
Schakel in dergelijke gevallen de stroom in (sluit de USB-kabel aan) terwijl u de resetknop ingedrukt houdt, wacht ongeveer 3 seconden totdat de host-pc de USB-naar-serieel converter herkent als de COM-poort en laat de resetknop los. Reset anders de USB-naar-serieel converter (door J13 kort kort te sluiten en vervolgens te herstellen naar een open circuit) terwijl u de resetknop ingedrukt houdt, wacht ongeveer 3 seconden totdat de host-pc de USB-naar-serieel converter herkent als de COM-poort en laat de resetknop los.
Wis ten slotte het gebruikersprogramma met behulp van de Renesas Flash Programmer.

Code ontwikkelen

Gebruik de e² studio of CS+, die beide de evaluatie-MCU (RL78/G16) ondersteunen.
Raadpleeg voor het gebruik van de E2-emulator en de E2-emulator Lite het helpsysteem of de gebruikershandleiding van de e² studio of CS+.

COM-poort debugging gebruiken met de e² studio

Figuur 7-1 toont de instellingen van de e² studio wanneer deze moet worden aangesloten op de RL78/G16 Fast Prototyping Board.

• [Debug hardware]: Selecteer [COM port (RL78)].
• [Target Device]: Selecteer [R5F121BC].
• [Connection with Target Board]: [COM Port]: Selecteer het COM-poortnummer voor toewijzing aan de RL78/G16 FPB uit de vervolgkeuzelijst. [Reset control pin]: Selecteer [DTR].

COM-poort debugging gebruiken met CS+

Figuur 7-2 en figuur 7-3 tonen de instellingen van CS+ wanneer deze moet worden aangesloten op de RL78/G16 Fast Prototyping Board.

• [Using Debug Tool]:
  Selecteer [RL78 COM Port] uit [Using Debug Tool] in het menu [Debug].

• [Connection with Target Board]:
  [Communication port]: Selecteer het COM-poortnummer voor toewijzing aan de RL78/G16 FPB uit de vervolgkeuzelijst.
  [Reset control pin]: Selecteer [DTR].


Raadpleeg voor details en aandachtspunten de volgende toepassingsnota voor de RL78 COM-poort debug tool.

• RL78 Debugging Functions Using the Serial Port (R20AN0632)

Algemene voorzorgsmaatregelen bij het hanteren van Microprocessing Unit- en Microcontroller Unit-producten

De volgende gebruiksaanwijzingen zijn van toepassing op alle Microprocessing unit- en Microcontroller unit-producten van Renesas. Raadpleeg voor gedetailleerde gebruiksaanwijzingen over de producten die in dit document worden behandeld de relevante paragrafen van het document, evenals alle technische updates die voor de producten zijn uitgegeven.

1. Voorzorgsmaatregel tegen elektrostatische ontlading (ESD)
   Een sterk elektrisch veld kan, wanneer het wordt blootgesteld aan een CMOS-apparaat, de vernietiging van de gate-oxide veroorzaken en uiteindelijk de werking van het apparaat verslechteren. Er moeten maatregelen worden genomen om de opwekking van statische elektriciteit zoveel mogelijk te stoppen en deze snel af te voeren wanneer deze optreedt. Milieubeheer moet adequaat zijn. Wanneer het droog is, moet een luchtbevochtiger worden gebruikt. Dit wordt aanbevolen om het gebruik van isolatoren te vermijden die gemakkelijk statische elektriciteit kunnen opbouwen. Halfgeleiderapparaten moeten worden opgeslagen en getransporteerd in een antistatische container, een statisch afschermende zak of geleidend materiaal. Alle test- en meetinstrumenten, inclusief werkbanken en vloeren, moeten geaard zijn. De bediener moet ook geaard zijn met behulp van een polsband. Halfgeleiderapparaten mogen niet met blote handen worden aangeraakt. Vergelijkbare voorzorgsmaatregelen moeten worden genomen voor printplaten met gemonteerde halfgeleiderapparaten.
2. Verwerking bij inschakelen
   De status van het product is ongedefinieerd op het moment dat de stroom wordt ingeschakeld. De statussen van interne circuits in de LSI zijn onbepaald en de statussen van registerinstellingen en pinnen zijn ongedefinieerd op het moment dat de stroom wordt ingeschakeld. In een afgewerkt product waar het resetsignaal wordt toegepast op de externe resetpin, worden de statussen van de pinnen niet gegarandeerd vanaf het moment dat de stroom wordt ingeschakeld totdat het resetproces is voltooid. Op dezelfde manier worden de statussen van pinnen in een product dat wordt gereset door een on-chip power-on-resetfunctie niet gegarandeerd vanaf het moment dat de stroom wordt ingeschakeld totdat de stroom het niveau bereikt waarop resetten is gespecificeerd.
3. Invoer van signaal tijdens stroom-uit stand
   Voer geen signalen of een I/O pull-up voeding in terwijl het apparaat is uitgeschakeld. De stroominjectie die het gevolg is van de invoer van een dergelijk signaal of I/O pull-up voeding kan een storing veroorzaken en de abnormale stroom die op dit moment in het apparaat vloeit, kan de degradatie van interne elementen veroorzaken. Volg de richtlijn voor het invoersignaal tijdens de stroom-uit stand zoals beschreven in uw productdocumentatie.
4. Afhandeling van ongebruikte pinnen
   Behandel ongebruikte pinnen in overeenstemming met de aanwijzingen die worden gegeven onder het behandelen van ongebruikte pinnen in de handleiding. De ingangspinnen van CMOS-producten bevinden zich over het algemeen in de hoge-impedantie staat. Bij gebruik met een ongebruikte pin in de open-circuit staat, wordt extra elektromagnetische ruis geïnduceerd in de buurt van de LSI, een bijbehorende shoot-through stroom stroomt intern en er kunnen storingen optreden als gevolg van de valse herkenning van de pin staat als een ingangssignaal.
5. Kloksignalen
   Na het toepassen van een reset, laat u de resetlijn pas los nadat het werkende kloksignaal stabiel is geworden. Wanneer u het kloksignaal tijdens de programma-uitvoering schakelt, wacht u tot het doelkloksignaal is gestabiliseerd. Wanneer het kloksignaal wordt gegenereerd met een externe resonator of van een externe oscillator tijdens een reset, zorg er dan voor dat de resetlijn pas wordt losgelaten na volledige stabilisatie van het kloksignaal. Bovendien, wanneer u overschakelt naar een kloksignaal dat wordt geproduceerd met een externe resonator of door een externe oscillator terwijl de programma-uitvoering aan de gang is, wacht u tot het doelkloksignaal stabiel is.
6. Spanningstoepassingsgolfvorm bij ingangspin
   Golfvormvervorming als gevolg van ingangsruis of een gereflecteerde golf kan een storing veroorzaken. Als de ingang van het CMOS-apparaat zich bijvoorbeeld in het gebied tussen V_IL (Max.) en V_IH (Min.) bevindt als gevolg van ruis, kan het apparaat defect raken. Zorg ervoor dat u voorkomt dat chatterruis het apparaat binnendringt wanneer het ingangsniveau is vastgesteld, en ook in de overgangsperiode wanneer het ingangsniveau het gebied tussen V_IL (Max.) en V_IH (Min.) passeert.
7. Verboden toegang tot gereserveerde adressen
   Toegang tot gereserveerde adressen is verboden. De gereserveerde adressen zijn voorzien voor mogelijke toekomstige uitbreiding van functies. Ga niet naar deze adressen omdat de correcte werking van de LSI niet wordt gegarandeerd.
8. Verschillen tussen producten
   Voordat u van het ene product naar het andere overstapt, bijvoorbeeld naar een product met een ander onderdeelnummer, moet u bevestigen dat de wijziging niet tot problemen zal leiden. De kenmerken van een microprocessing unit of microcontroller unit-producten in dezelfde groep, maar met een ander onderdeelnummer, kunnen verschillen in termen van interne geheugencapaciteit, lay-outpatroon en andere factoren, die van invloed kunnen zijn op de bereiken van elektrische kenmerken, zoals karakteristieke waarden, werkingsmarges, immuniteit voor ruis en hoeveelheid uitgestraalde ruis. Wanneer u overstapt op een product met een ander onderdeelnummer, voert u een systeemevaluatietest uit voor het gegeven product.

Renesas RL78/G16 Fast Prototyping Board Disclaimer
Door deze RL78/G16 Fast Prototyping Board te gebruiken, accepteert de Gebruiker de volgende voorwaarden, die een aanvulling vormen op en bepalend zijn in geval van onenigheid met de algemene voorwaarden van Renesas die beschikbaar zijn op renesas.com/legal-notices.
Het RL78/G16 Fast Prototyping Board is niet gegarandeerd foutloos te zijn en het volledige risico met betrekking tot de resultaten en prestaties van het RL78/G16 Fast Prototyping Board wordt door de Gebruiker aanvaard. De EK RA2L2 wordt door Renesas geleverd op een "as is"-basis zonder enige garantie, expliciet of impliciet, inclusief maar niet beperkt tot de impliciete garanties van goed vakmanschap, geschiktheid voor een bepaald doel, eigendom, verkoopbaarheid en niet-inbreuk op intellectuele eigendomsrechten. Renesas wijst uitdrukkelijk alle impliciete garanties af.
Renesas beschouwt het RL78/G16 Fast Prototyping Board niet als een afgewerkt product en daarom voldoet het RL78/G16 Fast Prototyping Board mogelijk niet aan sommige vereisten die van toepassing zijn op afgewerkte producten, inclusief, maar niet beperkt tot recycling, beperkte stoffen en voorschriften inzake elektromagnetische compatibiliteit. Raadpleeg het gedeelte Certificeringen voor informatie over certificeringen en compliance-informatie voor het RL78/G16 Fast Prototyping Board. Het is de verantwoordelijkheid van de kitgebruiker om ervoor te zorgen dat de kit voldoet aan alle lokale vereisten die van toepassing zijn op hun regio.
Renesas of haar gelieerde ondernemingen zijn in geen geval aansprakelijk voor winstderving, gegevensverlies, contractverlies, bedrijfsverlies, schade aan reputatie of goodwill, enig economisch verlies, herprogrammerings- of terugroepkosten (ongeacht of de voorgaande verliezen direct of indirect zijn) noch zijn Renesas of haar gelieerde ondernemingen aansprakelijk voor enige andere directe of indirecte speciale, incidentele of gevolgschade die voortvloeit uit of verband houdt met het gebruik van dit RL78/G16 Fast Prototyping Board, zelfs niet als Renesas of haar gelieerde ondernemingen op de hoogte zijn gesteld van de mogelijkheid van dergelijke schade.
Renesas heeft redelijke zorg besteed aan het opstellen van de informatie in dit document, maar Renesas garandeert niet dat dergelijke informatie foutloos is, noch garandeert Renesas een exacte overeenkomst voor elke toepassing of parameter met onderdeelnummers die zijn aangeduid door andere leveranciers die hierin worden vermeld. De informatie in dit document is uitsluitend bedoeld om het gebruik van Renesas-producten mogelijk te maken. Er wordt geen expliciete of impliciete licentie op enig intellectueel eigendomsrecht verleend door dit document of in verband met de verkoop van Renesas-producten. Renesas behoudt zich het recht voor om te allen tijde en zonder kennisgeving wijzigingen aan te brengen in specificaties en productbeschrijvingen. Renesas aanvaardt geen aansprakelijkheid voor enige schade die u lijdt als gevolg van fouten in of weglatingen van de informatie in dit document. Renesas kan de juistheid van informatie die beschikbaar is op de website van een ander bedrijf niet verifiëren en aanvaardt hiervoor geen aansprakelijkheid.

Voorzorgsmaatregelen
Deze evaluatiekit is uitsluitend bedoeld voor gebruik in een laboratoriumomgeving bij omgevingstemperatuur en vochtigheid. Er moet een veilige afstand worden gebruikt tussen deze en gevoelige apparatuur. Het gebruik ervan buiten het laboratorium, het klaslokaal, het studiegebied of een soortgelijk gebied maakt de conformiteit met de beschermingseisen van de Richtlijn elektromagnetische compatibiliteit ongeldig en kan leiden tot vervolging.
Het product genereert, gebruikt en kan radiofrequentie-energie uitstralen en kan schadelijke interferentie veroorzaken met radiocommunicatie. Er is geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als deze apparatuur schadelijke interferentie veroorzaakt met radio- of televisieontvangst, wat kan worden vastgesteld door de apparatuur uit of aan te zetten, wordt u aangemoedigd om te proberen de interferentie te corrigeren door een of meer van de volgende maatregelen:

• Zorg ervoor dat de aangesloten kabels niet over de apparatuur liggen.
• Richt de ontvangende antenne opnieuw.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit de apparatuur aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
• Schakel de apparatuur uit wanneer deze niet in gebruik is.
• Raadpleeg de dealer of een ervaren radio/tv-technicus voor hulp.

Opmerking: Het wordt aanbevolen om waar mogelijk afgeschermde interfacekabels te gebruiken.
Het product is mogelijk vatbaar voor bepaalde EMC-verschijnselen. Om dit tegen te gaan, wordt aanbevolen de volgende maatregelen te nemen:

• De gebruiker wordt geadviseerd om geen mobiele telefoons te gebruiken binnen 10 m van het product wanneer het in gebruik is.
• De gebruiker wordt geadviseerd om ESD-voorzorgsmaatregelen te nemen bij het hanteren van de apparatuur.

De evaluatiekit vertegenwoordigt geen ideaal referentieontwerp voor een eindproduct en voldoet niet aan de wettelijke normen voor een eindproduct.

Hoofdkantoor
TOYOSU FORESIA, 3-2-24 Toyosu,
Koto-ku, Tokyo 135-0061, Japan
www.renesas.com

Contactinformatie
Ga voor meer informatie over een product, technologie, de meest recente versie van een document of uw dichtstbijzijnde verkoopkantoor naar:
www.renesas.com/contact/.

Referenties

• Aan de slag met Fast Prototyping Board voor RL78 Family | Renesas
• Ontwikkeltools | Renesas
• E2 emulator [RTE0T00020KCE00000R] | Renesas
• E2 emulator Lite [RTE0T0002LKCE00000R] | Renesas
• RL78 Family Software & Tool Course | Renesas
• e² studio | Renesas
• CS+ | Renesas
• Home · renesas/Arduino Wiki · GitHub
• QuickConnect Platform | Renesas
• Home - FTDI
• Juridische mededelingen | Renesas
• Renesas Electronics Corporation | Renesas
• Contact met ons opnemen | Renesas

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Renesas RL78/G16, RL78 Handleiding

Beschikbare talen
