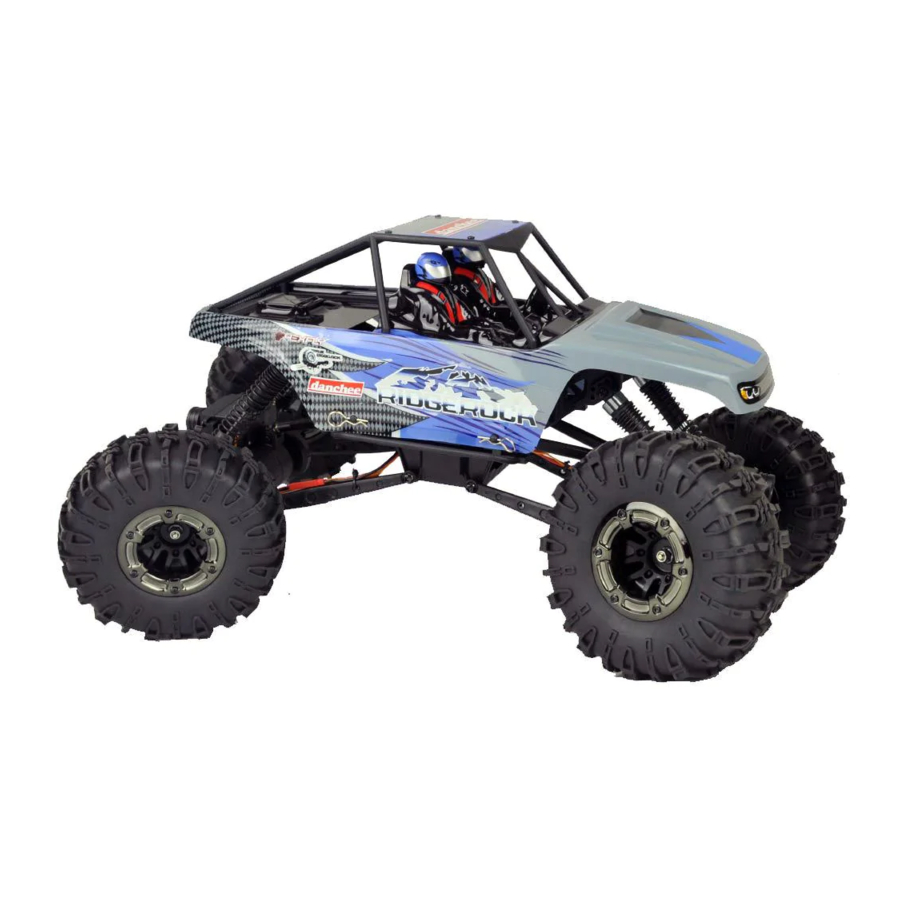

DANCHEE RidgeRock DANCHEE-RIDGEROCK-BG Handleiding

TECHNISCHE GEGEVENS

BELANGRIJKSTE KENMERKEN

• 2.4GHz radiosysteem
• Vierwielaandrijving/vierwielbesturing
• Stevige assen met 4-link ophanging
• Met aluminium beklede, met olie gevulde schokdempers
• 2x RC380 elektromotoren (voor en achter)
• Schaalrolkooi met realistische cockpit en bestuurders
• TVP-chassisontwerp
• Li-ion 7.4V, 1500mAH batterijpakket, met USB-balanslader
• Batterijhouder biedt ruimte voor optionele batterij

Deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd.
Dit product is GEEN speelgoed en is niet bedoeld voor gebruikers jonger dan 14 jaar, tenzij onder nauw toezicht van een volwassene.
De specificaties en afbeeldingen in de handleiding kunnen afwijken van het werkelijke product.
Wees voorzichtig bij het bedienen van dit voertuig en houd een veilige afstand tot uzelf en anderen.

LEES EN BEGRIJP ALLE INSTRUCTIES ZORGVULDIG VOOR GEBRUIK.

ALGEMENE VEILIGHEIDSINFORMATIE

Bedien het voertuig nooit in een menigte. Er kunnen ernstige verwondingen optreden. Bedien het voertuig nooit op de openbare weg, omdat verkeersongevallen, persoonlijk letsel en/of materiële schade kunnen ontstaan. Dit voertuig mag UITSLUITEND worden bestuurd in open gebieden die veilig zijn voor RC-auto's.

Gebruik dit voertuig NIET om huisdieren of andere dieren te achtervolgen. De ontvanger, stuurservo en andere elektronica die in dit voertuig zijn geïnstalleerd, zijn slechts spatwaterdicht en zijn niet bedoeld om in water te worden ondergedompeld. Gebruik of plaats dit voertuig niet in water Controleer regelmatig het vermogensniveau van de zender (radiobesturing) en vervang de batterijen als het vermogen laag wordt. Verwijder de batterijen uit de zender (radiobesturing) wanneer deze niet in gebruik is. Vervang ze indien nodig door nieuwe batterijen. Rijd NOOIT met dit voertuig met zwakke of oude zenderbatterijen. Als dit voertuig vast komt te zitten, probeer het er dan NIET met het gaspedaal uit te werken. Dit kan schade veroorzaken aan de motor en/of de ESC (Electronic Speed Controller). Als het voertuig vastzit, pak het dan met de hand op en zet het op een veilige plaats neer. Controleer en verwijder obstakels voordat u opnieuw gaat rijden. Voordat u dit voertuig gebruikt, moet u ervoor zorgen dat de batterijconnectoren stevig zijn aangesloten. Elke storing die wordt veroorzaakt door ongeoorloofde upgrades en aanpassingen van dit voertuig of gerelateerde componenten, maakt de garantie ongeldig

BEDIENINGSUITVOERINGEN

Raak geen bewegende delen aan wanneer het voertuig in gebruik is of wanneer u dit voertuig onderhoudt, omdat dit letsel kan veroorzaken. Om te voorkomen dat buitensporige toeren de motor en/of de aandrijflijncomponenten beschadigen, raden we aan om het gaspedaal te verminderen wanneer u tijdens sprongen in de lucht bent. Probeer nooit de motor, ESC, servo of ontvanger te demonteren. Deze elektrische componenten zijn in de fabriek met precisie gekalibreerd.

Als u geüpgradede onderdelen voor dit voertuig koopt, zorg er dan voor dat u alle onderdelen installeert die in de verpakking zitten. Als u bijvoorbeeld de motor upgradet, moet u ook de ESC en de beschikbare aandrijflijncomponenten upgraden. Dit beperkt schade aan en uitval van onderdelen. Om dit voertuig te laten rijden, schakelt u eerst de zender (radiobesturing) in en vervolgens de ontvanger. Wanneer u klaar bent met het rijden met dit voertuig, schakelt u eerst de ontvanger uit en vervolgens de zender (radiobesturing). Zorg er altijd voor dat de zender (radiobesturing) is ingeschakeld wanneer het voertuig is ingeschakeld om te voorkomen dat het voertuig op hol slaat. Knip nooit de antenne van de ontvanger door, omdat dit het radiosignaal naar het voertuig vermindert, waardoor schade en/of letsel kan ontstaan. Wanneer het voertuig niet in gebruik is, schakelt u altijd de stroom uit en koppelt u de batterij los. Laat de batterij altijd volledig afkoelen voordat u hem oplaadt. Laad de batterij nooit te lang op, omdat dit de batterij beschadigt en brand, schade en/of letsel/overlijden kan veroorzaken. Controleer tijdens het opladen of de batterij niet overmatig warm wordt. Als de batterij te heet is om aan te raken, STOP DAN MET OPLADEN en koppel de batterij los van de oplader. Laad de batterij NIET onbeheerd op. Laad de batterij alleen op op een vuurvaste ondergrond, uit de buurt van ontvlambare of brandbare materialen.

Kinderen mogen de batterij NIET opladen, tenzij onder nauw toezicht van een volwassene. Probeer NIET om de batterij of de oplader op ENIGE manier te demonteren en aan te passen.

Probeer NIET om een beschadigde of opgezwollen batterij te repareren. Stop onmiddellijk met het gebruik en voer de batterij af in overeenstemming met uw lokale wet- en regelgeving. U kunt een nieuwe batterij kopen om plezier te blijven beleven aan uw RC-voertuig

INLEIDING

• Deze 1:10 schaal, vierwielbesturing rock crawler is ontworpen om leuk te zijn en maakt gebruik van kwaliteitsonderdelen voor duurzaamheid en prestaties.
• Dit voertuig vereist regelmatig onderhoud voor de beste prestaties.
• Het niet onderhouden van dit voertuig zal de prestaties schaden. De pagina's met reserveonderdelen in de handleiding maken het gemakkelijk om kapotte of versleten onderdelen te kopen. Zorg ervoor dat u dit voertuig na elk gebruik schoonmaakt van vuil en resten.
• Dit voertuig is geen speelgoed, maar een authentiek voertuig van hobbykwaliteit dat niet geschikt is voor gebruikers jonger dan 14 jaar, tenzij onder toezicht van een volwassene.
• Gebruik ALLEEN de in de fabriek vervaardigde onderdelen om uw voertuig te upgraden. Om kapotte onderdelen te voorkomen, raden we aan om de aandrijflijn te upgraden bij het upgraden van de motor en ESC.
• Elke storing die wordt veroorzaakt door ongeoorloofde aangepaste wijzigingen maakt de garantie ongeldig.

VEILIGHEIDSAANWIJZINGEN

• Raak geen bewegende delen aan bij het onderhoud van dit voertuig. Dit kan ernstig letsel tot gevolg hebben.
• Om te voorkomen dat buitensporige toeren de motor en/of de aandrijflijncomponenten beschadigen, raden we aan om het gaspedaal te verminderen terwijl het voertuig tijdens sprongen in de lucht is.
• Probeer nooit de motor, ESC, servo of ontvanger te demonteren. Deze elektrische componenten zijn in de fabriek gekalibreerd voor prestaties
• Als u geüpgradede onderdelen voor dit voertuig koopt, zorg er dan voor dat u alle onderdelen installeert die in de verpakking zitten. Als u bijvoorbeeld de motor upgradet, moet u ook de ESC en de beschikbare aandrijflijncomponenten upgraden. Dit beperkt schade aan en uitval van onderdelen.
• Om dit voertuig te laten rijden, schakelt u eerst de zender (radiobesturing) in en vervolgens de ontvanger.
• Wanneer u klaar bent met het rijden met dit voertuig, schakelt u eerst de ontvanger uit en vervolgens de zender (radiobesturing). Zorg er altijd voor dat de zender (radiobesturing) is ingeschakeld wanneer het voertuig is ingeschakeld om te voorkomen dat het voertuig op hol slaat
• Knip nooit de antenne van de ontvanger door, omdat dit het radiosignaal naar het voertuig vermindert, waardoor schade en/of letsel kan ontstaan
• Schakel altijd de stroom uit en koppel de batterij los wanneer deze niet in gebruik is.
• Laat de batterij altijd volledig afkoelen voordat u hem oplaadt
• Laad de batterij nooit te lang op, omdat dit de batterij beschadigt en brand, schade en/of letsel/overlijden kan veroorzaken
• Controleer tijdens het opladen of de batterij niet overmatig warm wordt. Als de batterij te heet is om aan te raken, STOP DAN MET OPLADEN en koppel de batterij los van de oplader.
• Laad de batterij NIET onbeheerd op. Laad de batterij alleen op op een vuurvaste ondergrond, uit de buurt van ontvlambare of brandbare materialen.
• Kinderen mogen de batterij NIET opladen, tenzij onder nauw toezicht van een volwassene.
• Probeer NIET om de batterij of de oplader op ENIGE manier te demonteren en aan te passen.
• Probeer NIET om een beschadigde of opgezwollen batterij te repareren. Stop onmiddellijk met het gebruik en voer de batterij af in overeenstemming met uw lokale wet- en regelgeving. U kunt een nieuwe batterij kopen om plezier te blijven beleven aan uw RC-voertuig.

VERPAKKING

• 1x Ready-To-Run Rock Crawler (batterij en USB-oplader meegeleverd.)
• 1x Volledig functionele 3-kanaals 2.4GHz radiobesturing (vereist 3x AA-batterijen - niet inbegrepen)
• 1x Instructiehandleiding
• Opmerking: laad de batterij volledig op voor gebruik. Plaats 3x AA-batterijen (niet inbegrepen) in de radiobesturing. Koppel de batterij los en verwijder deze uit het voertuig wanneer deze niet in gebruik is.

2.4GHz RADIOSYSTEEM

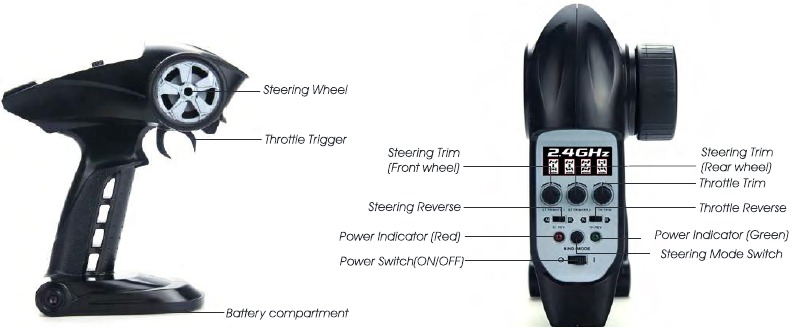

Lees dit gedeelte om vertrouwd te raken met de functies van het 3-kanaals 2 4GHz radiosysteem dat bij dit voertuig wordt geleverd. Lees en begrijp alle waarschuwingen om een veilige werking van uw radiobesturingssysteem te garanderen.

Stuurwiel: Proportioneel sturen (links/rechts). Draai aan het stuur om het voertuig naar links of rechts te laten draaien.

Gashendel: Proportioneel gas geven (vooruit en achteruit). Dit regelt de snelheid van uw voertuig, zowel vooruit als achteruit. Trek eraan om vooruit te versnellen, laat hem los om te stoppen en duw eraan om achteruit te rijden.

Batterijcompartiment: bevat drie AA-batterijen om de zender van stroom te voorzien. (AA-batterijen niet inbegrepen.)

Stuurtrim (voor): Linkerknop. Wordt gebruikt om het neutrale stuurpunt voor de voorwielen in te stellen. Als het voertuig naar één richting zwenkt, terwijl u probeert recht te rijden, omdat de voorwielen niet correct zijn gecentreerd, draait u deze knop in de tegenovergestelde richting totdat het voertuig recht rijdt.

Stuurtrim (achter): Middelste knop. Wordt gebruikt om het neutrale stuurpunt voor de achterwielen in te stellen. Als het voertuig naar één richting zwenkt, terwijl u probeert recht te rijden, omdat de achterwielen niet correct zijn gecentreerd, draait u deze knop in de tegenovergestelde richting totdat het voertuig recht rijdt.

Gashendeltrim: Rechterknop. Wordt gebruikt om het neutrale gashendelpunt in te stellen. Als het voertuig vooruit of achteruit beweegt terwijl de gashendel in het midden staat, draait u deze knop totdat het voertuig stil blijft staan.

Stuurschakelaar voor achteruit: Wordt gebruikt om de stuuroriëntatie te wijzigen. Als het voertuig naar rechts draait wanneer u naar links stuurt, zet u deze schakelaar om

Gashendelschakelaar voor achteruit: Wordt gebruikt om de gashendelrichting te wijzigen. Als het voertuig achteruit rijdt wanneer u aan de trekker trekt, zet u deze schakelaar om.

Stroomindicatoren (rood/groen):
De lampjes geven de huidige status van de batterijen van de zender aan. Wanneer beide stroomindicatorlampjes branden, hebben de batterijen voldoende capaciteit om de zender veilig van stroom te voorzien. Als het groene stroomindicatorlampje begint te knipperen, verliezen de batterijen stroom en moeten ze snel worden vervangen. Als beide stroomindicatorlampjes beginnen te knipperen, hebben de batterijen slechts een beperkte capaciteit om de zender van stroom te voorzien. In dit geval moeten de batterijen zo snel mogelijk worden vervangen.

Aan/uit-schakelaar (ONIOFF): De zender in- of uitschakelen.

Stuurmodusknop: Wordt gebruikt om door de stuurmodi te bladeren.

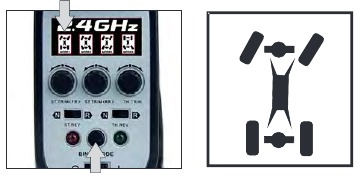

STUURMODUS -1
VOORWIELBESTURING. Het lampje brandt continu.

DRUK EROP OM DE STUURMODUS TE WIJZIGEN

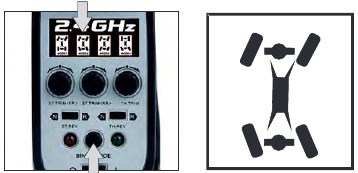

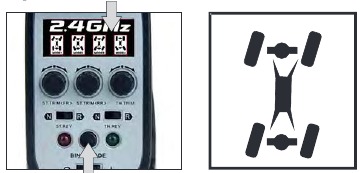

STUURMODUS - 2
VOOR- EN ACHTERWIEL STUREN IN TEGENOVERGESTELDE RICHTING. Het lampje brandt continu.

DRUK EROP OM DE STUURMODUS TE WIJZIGEN

STUURMODUS - 3
VOOR- EN ACHTERWIEL STUREN IN DEZELFDE RICHTING
Het lampje brandt continu.

DRUK EROP OM DE STUURMODUS TE WIJZIGEN

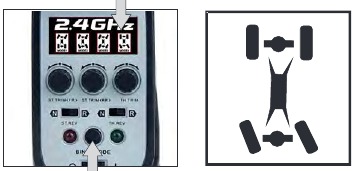

STUURMODUS -4
ACHTERWIELBESTURING Het lampje brandt continu.

DRUK EROP OM DE STUURMODUS TE WIJZIGEN

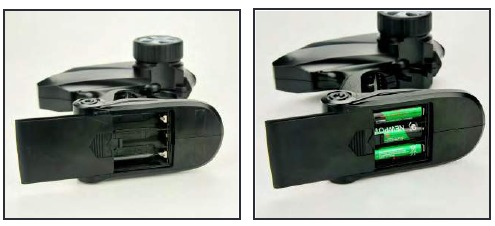

DE BATTERIJEN VAN DE ZENDER INSTALLEREN/VERVANGEN

De batterijklep bevindt zich aan de onderkant. Schuif de batterijklep eraf, plaats 3x AA-batterijen in het batterijcompartiment (lijn (+ naar +) & (- naar -) uit), en plaats de batterijklep terug.

Opmerking:

1. Gebruik geen oude en nieuwe batterijen door elkaar.
2. Gebruik batterijen van hetzelfde type en merk
3. Verwijder de batterijen als ze niet worden gebruikt.
4. Verwissel de polariteiten nooit.
5. Lijn de "+" van de batterij altijd uit met het "+" teken van de radio
6. Lijn de "+" tekens NOOIT uit met de ' tekens.
7. Wanneer de batterijniveaus van de radio laag worden, vervang ze dan door allemaal nieuwe batterijen.

HET VOERTUIG BEDIENEN

1. DE RADIO AANZETTEN

   Schuif de aan/uit-schakelaar van de radio naar de "ON" (AAN) positie.
   "O" = UIT
   "I" = AAN
2. HET VOERTUIG AANZETTEN

   Met een volledig opgeladen batterij geïnstalleerd en correct aangesloten, houdt u de aan/uit-knop op het chassis ingedrukt om het voertuig in te schakelen.

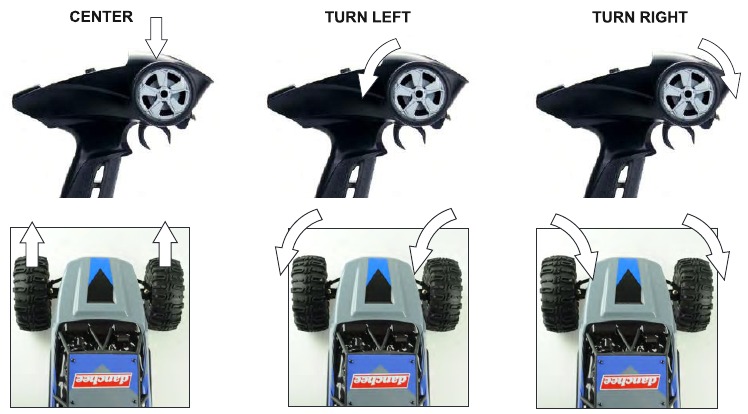

3. DE BESTURING CONTROLEREN
   Met de radio en het voertuig ingeschakeld:


1. Met het stuur gecentreerd, rijdt het voertuig in een rechte lijn.
2. Met het stuur naar links gedraaid, stuurt het voertuig naar links.
3. Met het stuur naar rechts gedraaid, stuurt het voertuig naar rechts.

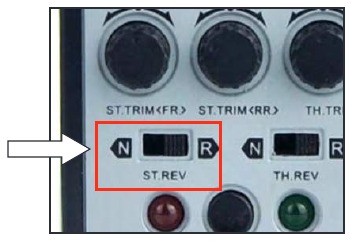

Als het voertuig naar rechts draait wanneer u naar links stuurt, zet dan de schakelaar "Steering Reverse" om. Als het voertuig naar links draait wanneer u naar rechts stuurt, zet dan de schakelaar "Steering Reverse" om.

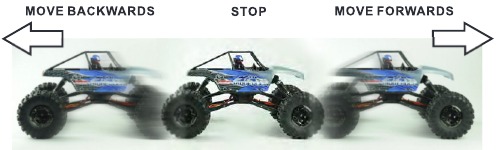

4. DE GASGRIEP CONTROLEREN



Als het voertuig achteruit rijdt wanneer u de trekker overhaalt, zet dan de schakelaar "Throttle Reverse" om. Als het voertuig vooruit rijdt wanneer u de trekker induwt, zet dan de schakelaar "Throttle Reverse" om.

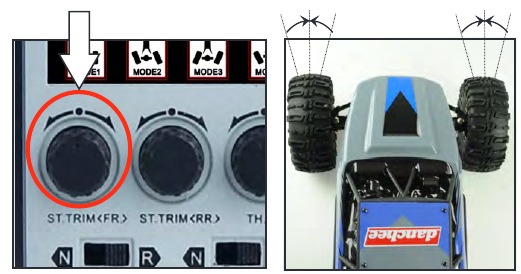

Stuurtrim (voor): Wordt gebruikt om het stuur-neutraalpunt voor de voorwielen in te stellen. Als het voertuig naar één richting afwijkt, terwijl u probeert recht te rijden, omdat de voorwielen niet correct zijn gecentreerd, draai dan deze knop in de tegenovergestelde richting totdat het voertuig recht rijdt.

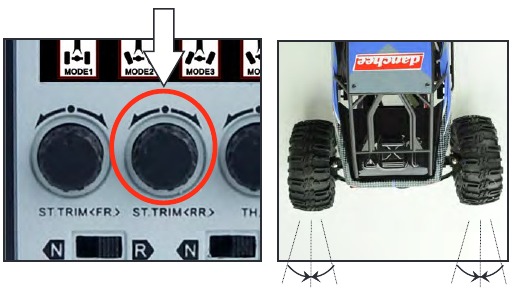

Stuurtrim (achter):
Wordt gebruikt om het stuur-neutraalpunt voor de achterwielen in te stellen. Als het voertuig naar één richting afwijkt, terwijl u probeert recht te rijden, omdat de achterwielen niet correct zijn gecentreerd, draai dan deze knop in de tegenovergestelde richting totdat het voertuig recht rijdt.

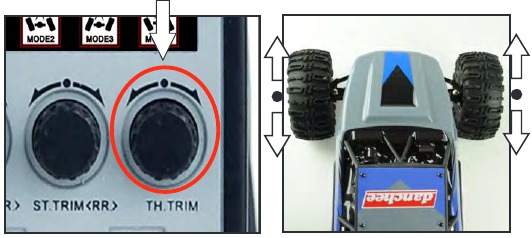

Gashendeltrim:
Wordt gebruikt om het gashendel-neutraalpunt in te stellen. Als het voertuig vooruit of achteruit beweegt terwijl de gashendel-trekker is gecentreerd, draai dan deze knop totdat het voertuig stil blijft staan.

1. HET VOERTUIG UITSCHAKELEN

   Houd de aan/uit-knop op het chassis 1-2 seconden ingedrukt om het voertuig uit te schakelen. De LED gaat uit wanneer de ESC is uitgeschakeld.
2. DE RADIO UITSCHAKELEN

   Schuif de aan/uit-schakelaar van de radio naar de "OFF" (UIT) positie om de radio uit te schakelen.
   "O" = UIT
   "I" = AAN
3. DE BATTERIJ LOSKOPPELEN EN VERWIJDEREN

   Koppel de batterij los en verwijder deze uit het voertuig wanneer deze niet wordt gebruikt
   Laad de batterij op voordat u deze opbergt op een schone en droge plaats.
   Stel de batterij niet bloot aan een bron van warmte of vochtigheid.
4. DE BATTERIJ LOSKOPPELEN EN VERWIJDEREN


Controleer en reinig het voertuig voordat u het opbergt.

1. Controleer de wielen op stevigheid.
2. Controleer alle draden en aansluitingen op gestripte isolatie of breuk. Zorg ervoor dat de batterij is losgekoppeld en uit het voertuig is verwijderd. (Zie 3)
3. Gebruik een zachte doek of schone verfkwast om vuil weg te vegen. Bewaar de auto op een schone, droge plaats.

DE BATTERIJ OPLADEN

Sluit de batterij aan op de USB-oplader (meegeleverd) en steek de USB-oplader in een geschikte USB-voeding.

De oplaadtijd is ongeveer 5 - 5,5 uur.

Rode LED (Oplaad-LED) knippert terwijl de batterij wordt opgeladen.

Groene LED (Power-LED) brandt continu wanneer de batterij volledig is opgeladen.

Opladeradapter voor smartphone
Een opladeradapter voor smartphone (5V, 1A - niet inbegrepen) kan worden gebruikt voor het opladen van de batterij. Dit verkort de oplaadtijd. Onder deze omstandigheid is de oplaadtijd ongeveer 3,5 - 4 uur.

Zorg ervoor dat u de batterij altijd loskoppelt en uit het voertuig verwijdert wanneer deze niet wordt gebruikt.

Gebruik ALLEEN de USB-oplader die bij dit voertuig is geleverd om de meegeleverde batterij op te laden.

Laad de batterij NOOIT op in natte of vochtige omstandigheden. Laad alleen op in droge omstandigheden.

Stel de batterij NOOIT bloot aan hitte.

Laad een batterijpakket NOOIT op terwijl deze zich nog in het voertuig bevindt

Laat de batterij NOOIT volledig leeglopen tijdens het gebruik van het voertuig.

Laat de batterij NOOIT voor lange tijd onopgeladen achter.

Het niet opvolgen van deze waarschuwingen vergroot het risico op schade, brand of explosie aanzienlijk.

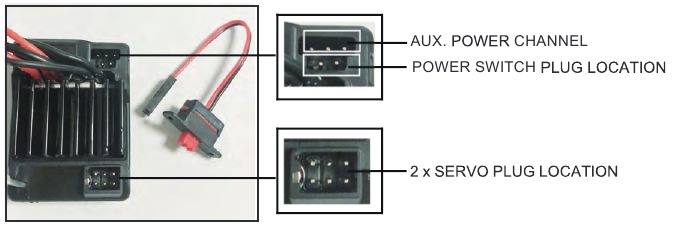

DE ELEKTRONICA AANSLUITEN

REGELMATIG ONDERHOUD

We raden aan om dit voertuig na elk gebruik te controleren en te onderhouden. Volg de suggesties om te zorgen voor consistente prestaties van dit voertuig.

• Koppel de batterijen los en verwijder ze uit zowel het voertuig als de radio.
• Inspecteer het voertuig op eventuele duidelijke schade.
• Controleer de tandwielen op slijtage, losse resten of gebroken/gestripte tanden
• Controleer de wielen op stevigheid. Draai de wielmoeren indien nodig vast
• Controleer het chassis op losse schroeven. Draai indien nodig vast.
• Controleer de bedrading op gerafelde of beschadigde draden en/of connectoren.
• Controleer de batterijen in het voertuig en in de radiozender op schade. Vervang oude AA-batterijen in de radio.
• Houd het chassis schoon en vrij van zand, stof en vocht
• Zorg ervoor dat de aandrijflijn vrij is van binding (gedraaid gras, haar of touw) en reinig deze indien nodig
• Reinig de motor indien nodig. (Probeer de motor nooit te demonteren.)
• Reinig de carrosserie met een zachte, pluisvrije doek.
• Bewaar het voertuig op een schone en droge plaats buiten het bereik van kinderen. De opslagomstandigheden moeten droog en koel zijn. Stel het voertuig of de componenten nooit bloot aan hitte of water
• Controleer de stuurservo op losheid of klikken. Dit onderdeel zal na verloop van tijd verslijten en moet mogelijk worden vervangen.

PROBLEEMOPLOSSING

Het voertuig werkt helemaal niet:

• Zorg ervoor dat zowel de radio als het voertuig zijn ingeschakeld. Controleer op beschadigde onderdelen/draden/connectoren, repareer of vervang indien nodig
• Zorg ervoor dat de radio verse AA-batterijen heeft en het voertuig een volledig opgeladen batterij heeft die correct is aangesloten.

Het voertuig rijdt langzaam:

• De voertuigbatterij is bijna leeg. Laad de batterij op (nadat deze de tijd heeft gehad om af te koelen).
• Zorg ervoor dat het voertuig correct is afgestemd en dat er geen vuile of gestripte tandwielen zijn. Zorg ervoor dat het motorrondsel en het spoorwiel zijn ingesteld met de juiste tanding
• Zorg ervoor dat alle bewegende delen vrij kunnen bewegen en reinig ze indien nodig.

De gashendel werkt, maar de besturing niet:

• Controleer of de servo vastzit en probeer deze voorzichtig te centreren als dit het geval is.
• Zorg ervoor dat de servoverbindingen zijn aangesloten en niet binden. Zorg ervoor dat de servo niet kapot is en vervang deze indien nodig.

Hij stuurt wel, maar de gashendel werkt niet:

• Controleer op beschadigde aandrijflijnonderdelen.
• Zorg ervoor dat er opgeladen of nieuwe batterijen in zowel het voertuig als de radio zitten.

Het voertuig rijdt wel, maar het maakt veel lawaai:

• Controleer de tanding tussen het spoorwiel en het motorrondsel.
• Controleer of er gestripte en/of vuile tandwielen zijn.
• Controleer op beschadigde aandrijflijnonderdelen.

Eén richting van de stuuruitslag is groter dan de andere:

• Stel de stuurtrim in op het stuurmiddenpunt.

De batterij laadt niet op:

• Controleer of de batterij of oplader beschadigd is. Zorg ervoor dat de batterij niet verder is ontladen dan de veilige limiet.

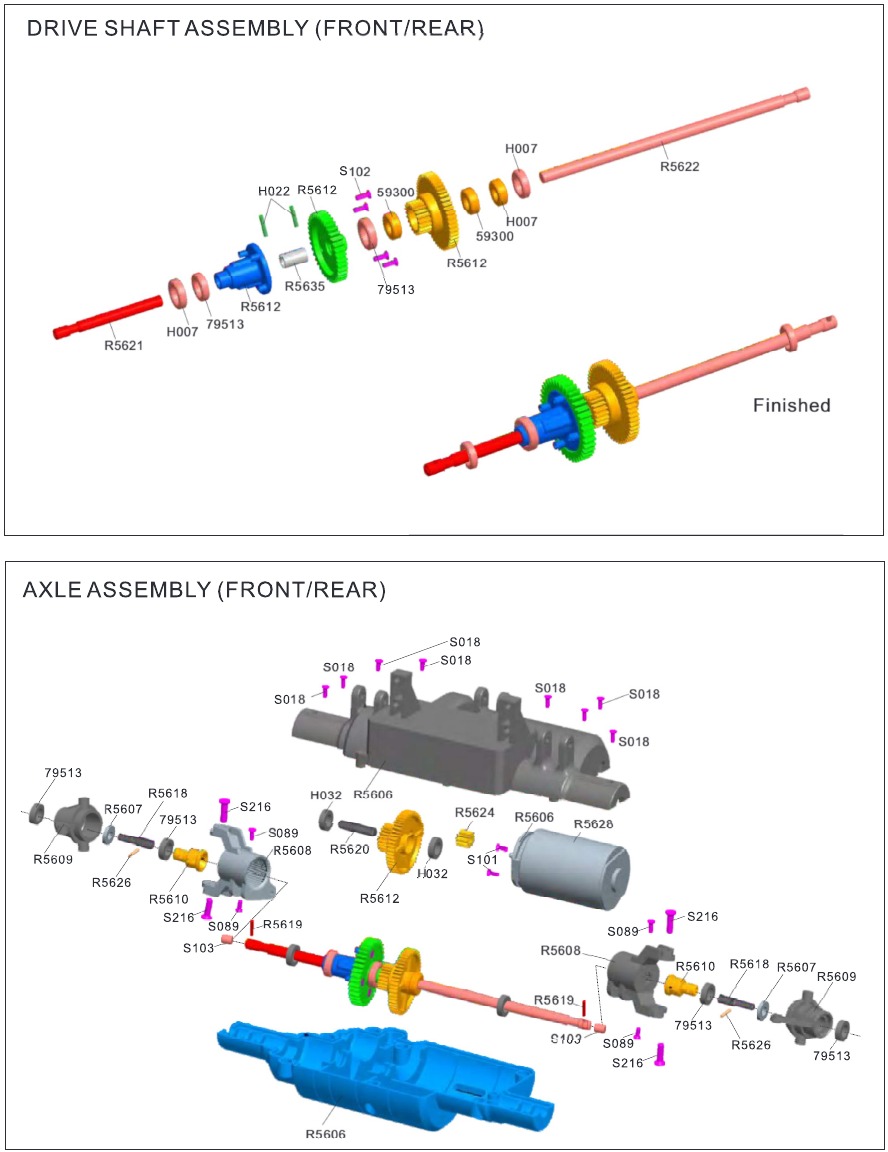

UITGEKLAPTE WEERGAVE 1

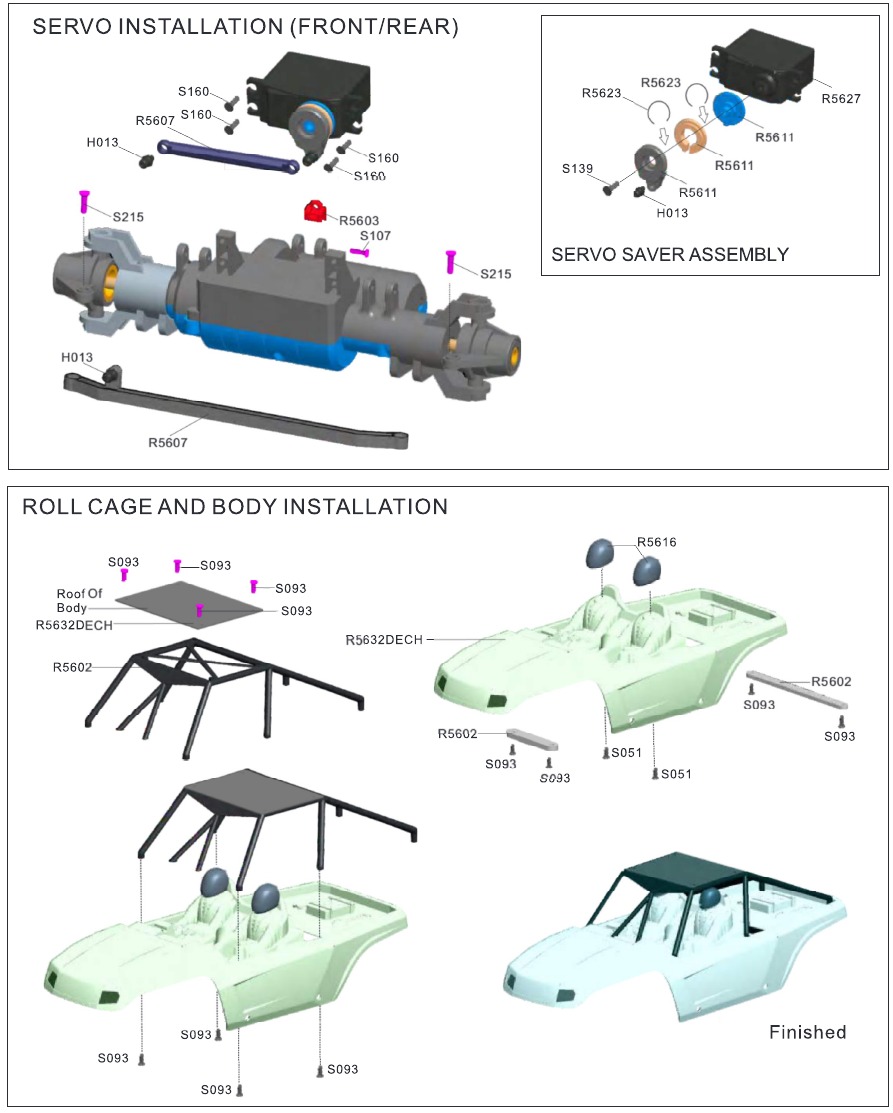

UITGEKLAPTE WEERGAVE 2

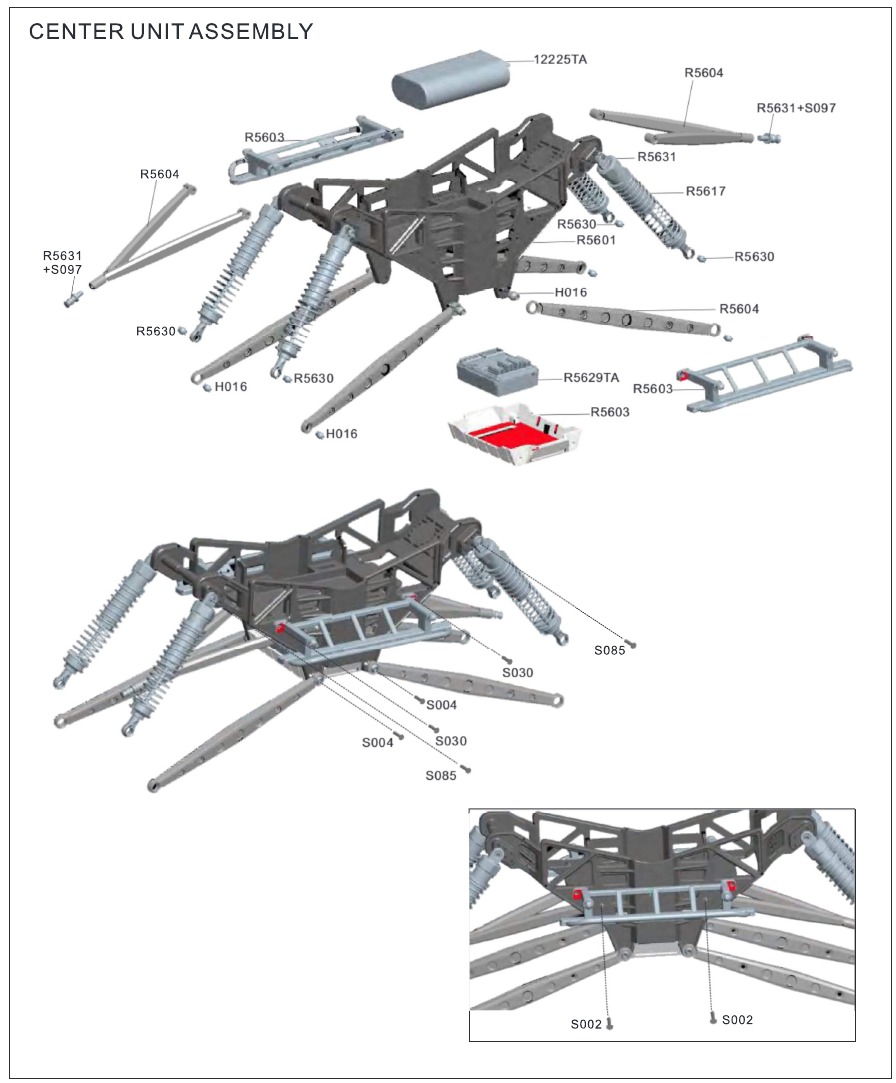

UITGEKLAPTE WEERGAVE 3

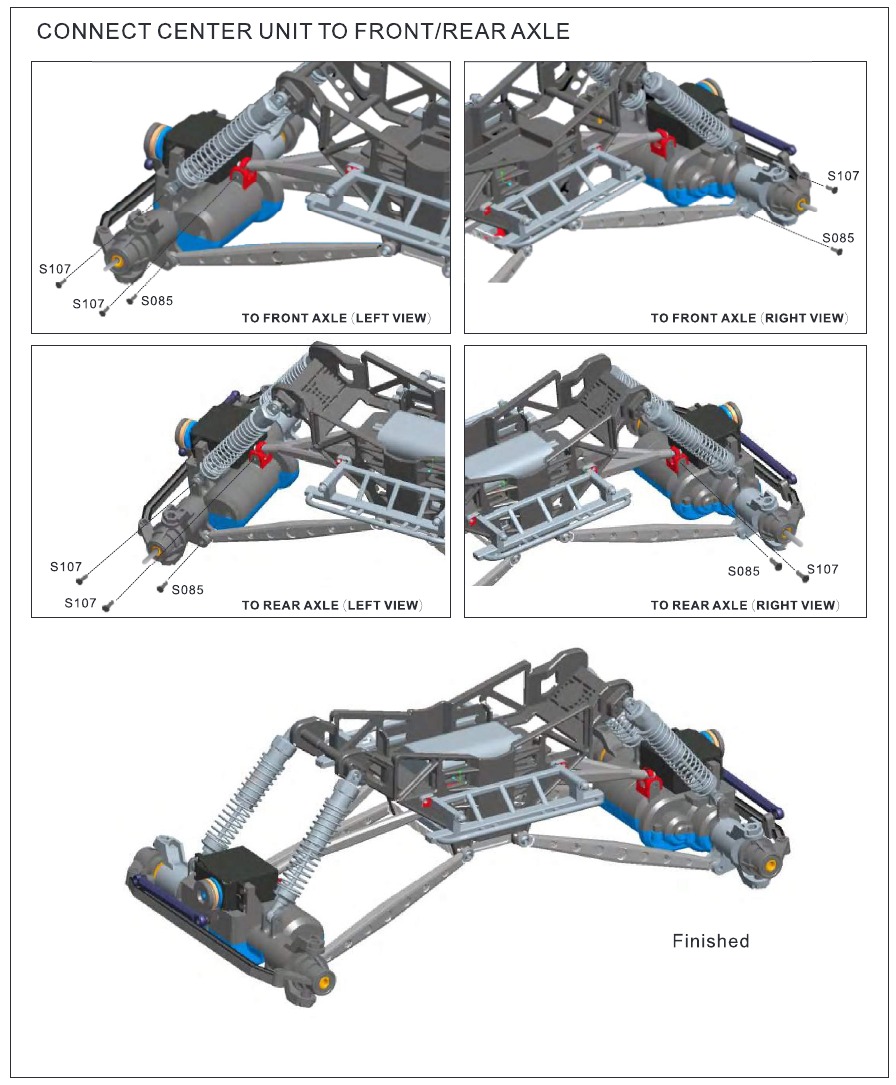

UITGEKLAPTE WEERGAVE 4

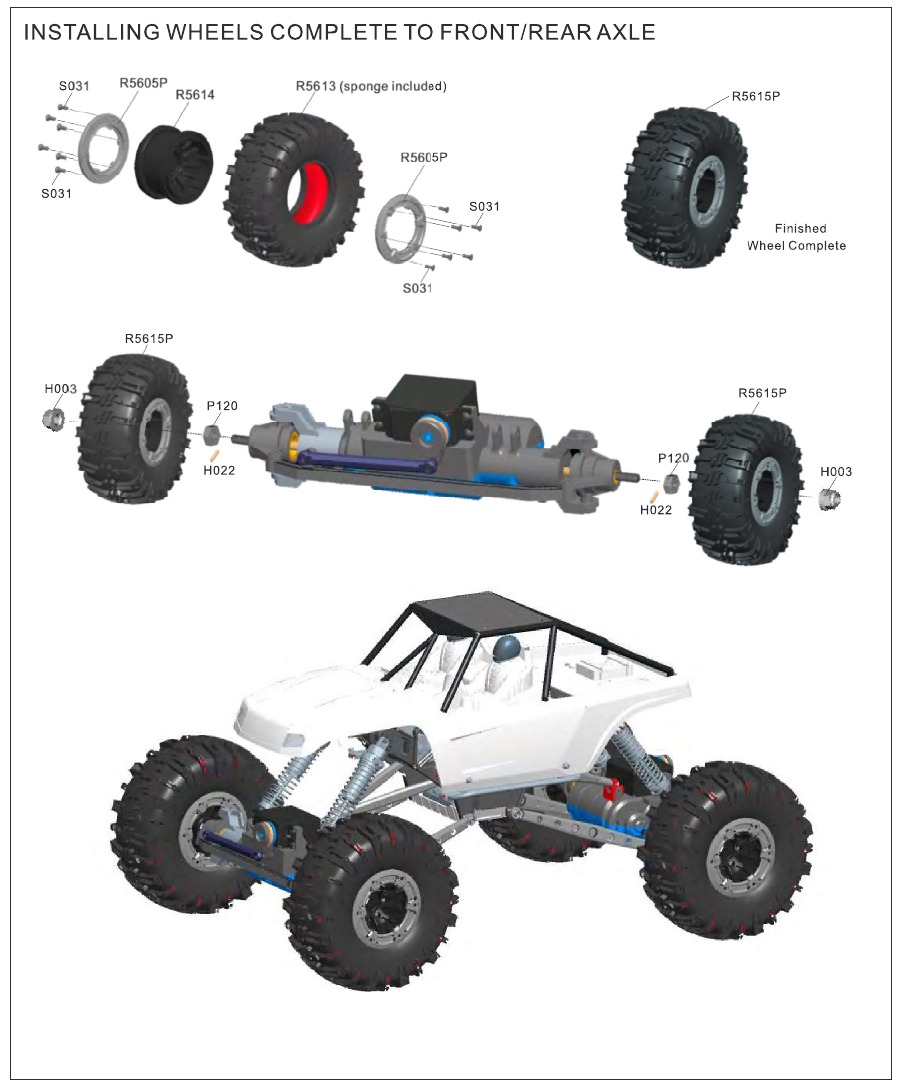

UITGEKLAPTE WEERGAVE 5

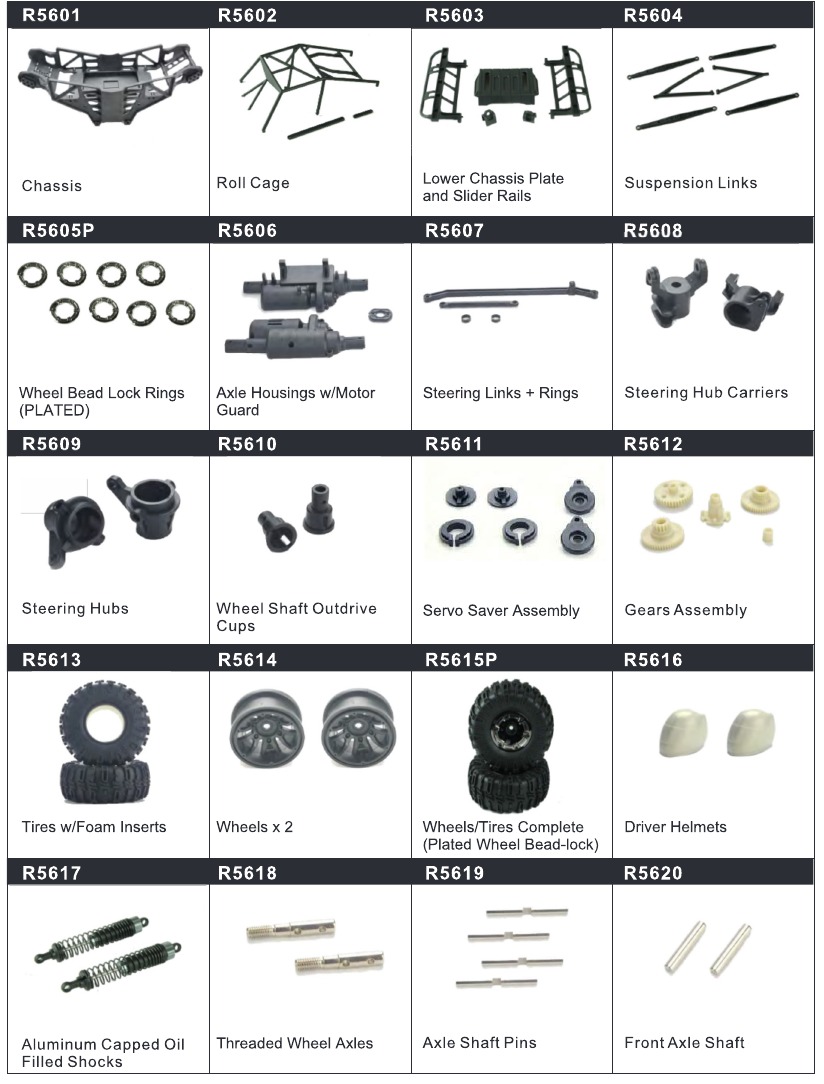

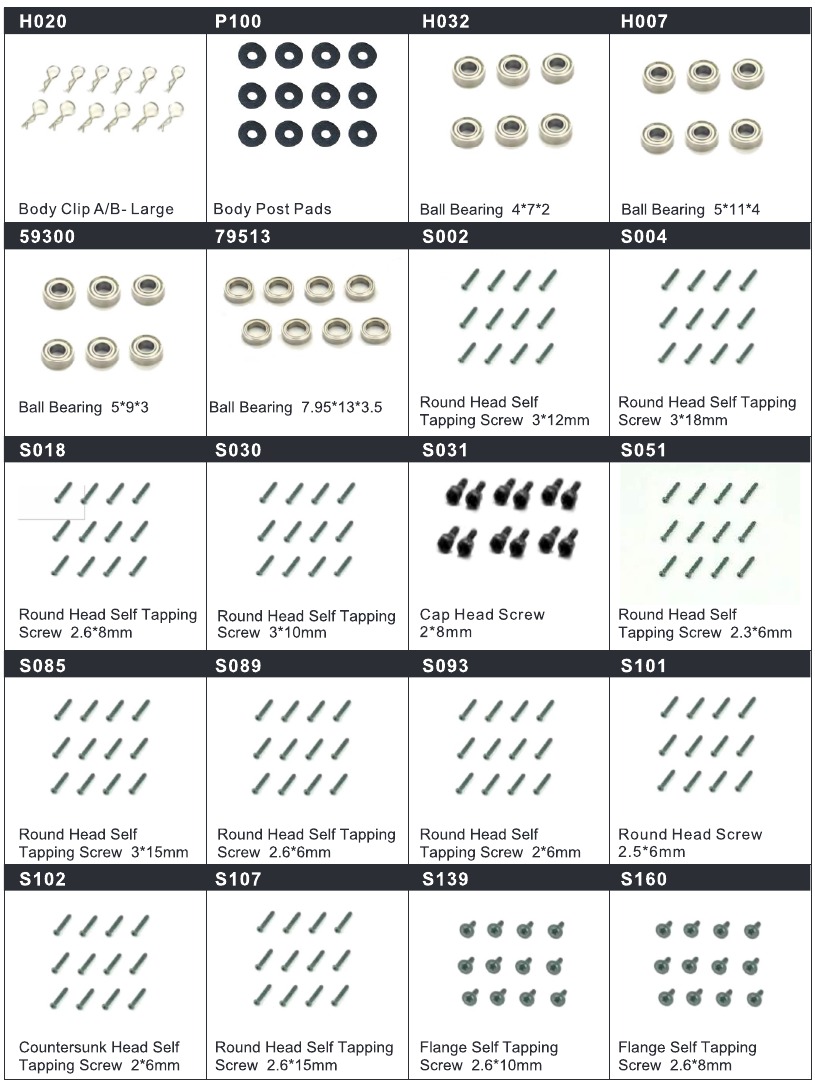

ONDERDELENIDENTIFICATIE -1

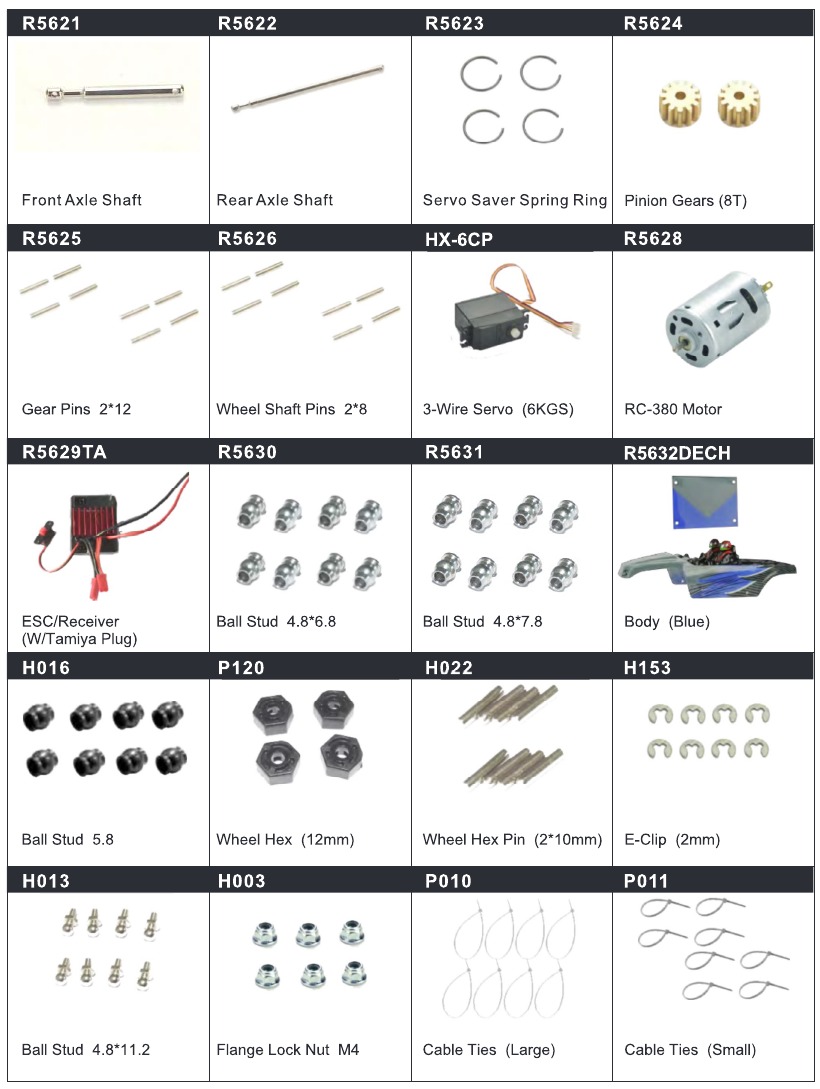

ONDERDELENIDENTIFICATIE -2

ONDERDELENIDENTIFICATIE -3

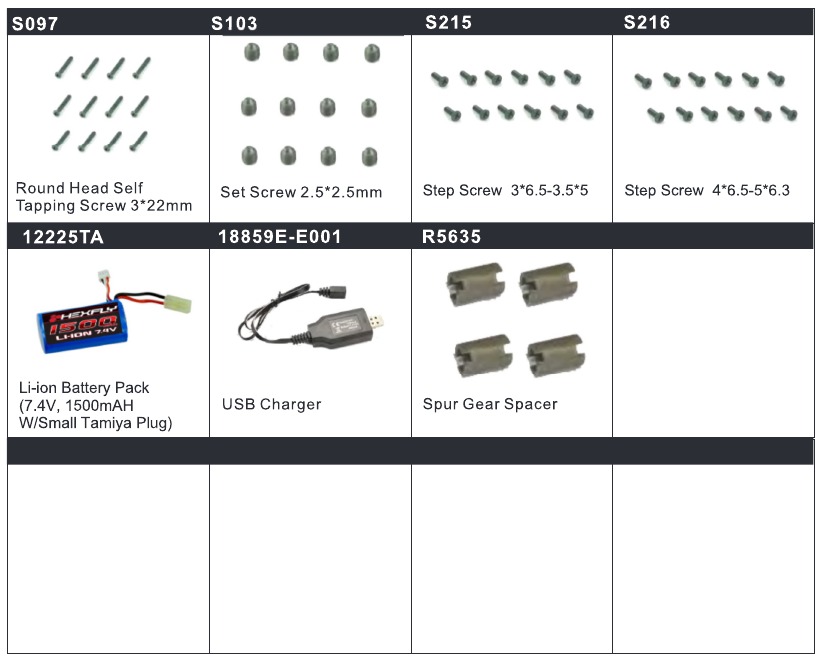

ONDERDELEN IDENTIFICATIE -4

EXTRA ACCESSOIRES

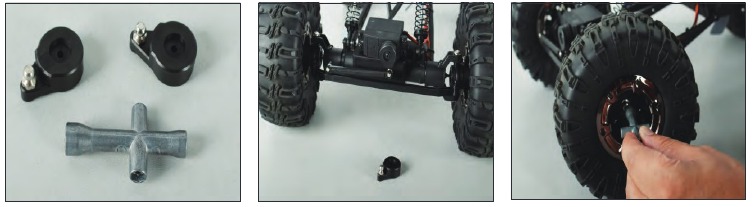

INBEGREPEN: Er zijn twee extra servoarmen en een kleine steeksleutel inbegrepen in deze doos. De extra servoarmen zijn optionele onderdelen, die in vorm verschillen van de servoarmen die in de fabriek op het voertuig zijn geïnstalleerd. Er is ook een kleine "T"-sleutel om de wielmoeren aan te draaien of om de wielen te verwijderen/installeren. De kleine sleutel helpt om het wiel vast te zetten.
