Oakcastle DVD100 Handleiding

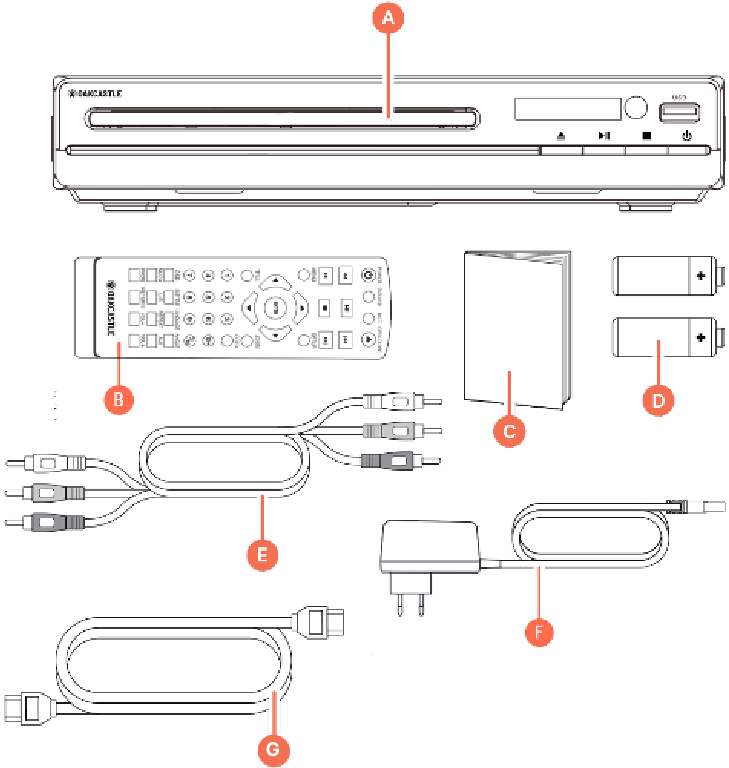

Wat zit er in de doos

1. Oakcastle DVD100
2. Afstandsbediening
3. Gebruikershandleiding
4. 2x AAA-batterijen
5. RCA AV-kabel
6. Stroomkabel
7. HDMI-kabel

Bediening & Functies

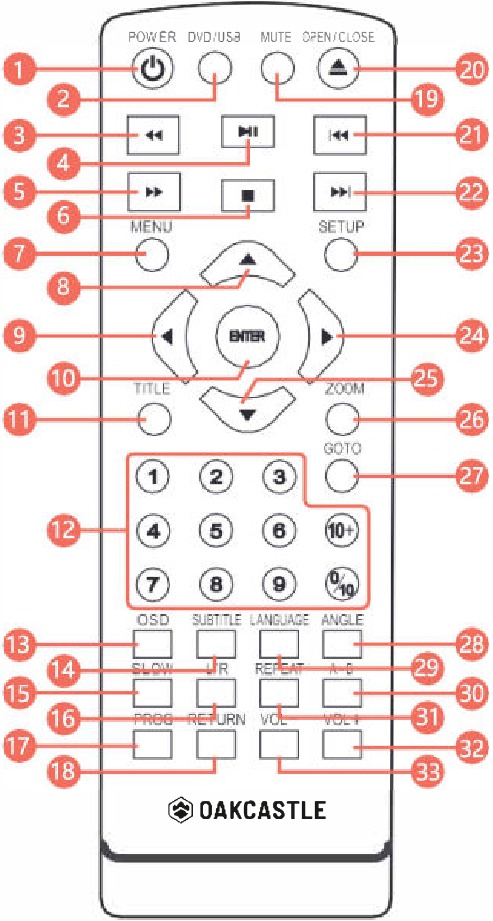

Afstandsbediening

1. Aan/Uit
2. DVD/USB: Bron wijzigen van DVD of USB.
3. Terugspoelen (<<)
4. Afspelen/Pauze
5. Snel vooruitspoelen (>>)
6. Stoppen
7. Menu: Terugkeren naar het hoofdmenu van de dvd-titel.
8. Omhoog navigeren
9. Links navigeren
10. Enter/Bevestigen
11. Titel: Ga naar het titelmenu
12. 0-9/10+: Tijdens het afspelen van dvd/vcd/cd/MP3-schijven, gebruikt u de toets om het gewenste nummer/hoofdstuk te selecteren in de menuselectie.
13. OSD
14. Ondertiteling (afhankelijk van de schijf)
15. Langzaam: Druk hierop om een lage afspeelsnelheid te selecteren (herhaaldelijk drukken om te selecteren tussen 1/2, 1/3, 1/4, 1/5, 1/6, 1/7 vertraagd).
16. L/R: Gebruik voor VCD- of CD-schijven. Druk hierop om het linker- of rechterkanaal of stereo te selecteren.
17. Programma (zie "Productinstellingen")
18. Terug: Keer terug naar het hoofdmenu van de dvd.
19. Dempen/Geluid aan
20. DVD-lade openen/sluiten
21. Vorige (|<<): Druk in de dvd-modus hierop om naar het vorige hoofdstuk te gaan. Met SVCD-, VCD-, CD-, MP3-schijven en USB, drukt u hierop om naar het vorige nummer te gaan.
22. Volgende (>>|): Druk in de dvd-modus hierop om naar het volgende hoofdstuk te gaan. Met SVCD-, VCD-, CD-, MP3-schijven en USB, drukt u hierop om naar het volgende nummer te gaan.
23. Setup: Druk hierop om naar het setupmenu te gaan.
24. Rechts navigeren
25. Omlaag navigeren
26. Zoom: Druk tijdens het afspelen van een dvd herhaaldelijk hierop om in of uit te zoomen op het frame. Gebruik in de zoom-in-modus de pijltjestoetsen om de afbeelding te verplaatsen.
27. GOTO: Druk eenmaal hierop om het 'GOTO' (Ga naar)-menu weer te geven. Gebruik de cijfertoetsen om het nummer van de titel of het hoofdstuk in te voeren en gebruik de pijltjestoetsen om tussen titel-/hoofdstuk-/tijdinvoer te bewegen.
28. Hoek: Wijzig de hoek in de dvd-modus (voor schijven met opname vanuit meerdere hoeken).
29. Taal: Druk hierop om de gewenste taal te selecteren. (Opmerking: De afgespeelde dvd moet meertalig zijn).
30. A-B: Druk hierop om bepaalde secties te herhalen. Druk op de knop op het beginpunt (A) en het eindpunt (B) om de sectie te selecteren. Annuleer door een derde keer op de knop te drukken.
31. Herhalen: Druk in de dvd-modus herhaaldelijk hierop om door de volgende opties te bladeren: herhaal het hoofdstuk, de titel, alle nummers/scènes of herhaal uit.
    In de SVCD-, VCD- of CD-modus: Nummer herhalen, alles herhalen of herhalen uit.
32. Volume hoger (+)
33. Volume lager (-)

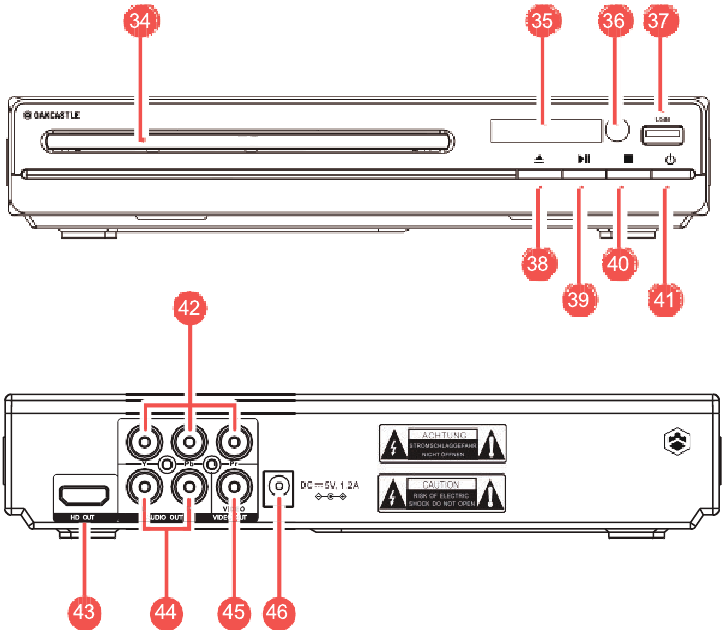

Voor- en achteraanzicht

34. DVD-lade
35. Display
36. Afstandsbedieningssensor
37. USB-poort
38. Openen/Sluiten
39. Afspelen/Pauze
40. Stoppen
41. Aan/Uit
42. (Y.Pb. Pr) Uitgang
43. HDMI-uitgang
44. 2 X Audio-uitgangspoort
45. Video-uitgang
46. Stroomkabelpoort

Productinstellingen

LET OP: De instructies in deze handleiding verwijzen naar het nummer van de knoppen op de afstandsbediening, bijv. (Rem. 'nummer') en de knoppen op de dvd-speler, bijv. (Ref* nummer*), in overeenstemming met de diagrammen in het gedeelte "Bediening & Functies".

Verwijder alle verpakking vóór het eerste gebruik en bereid uw Oakcastle DVD100-speler voor op de installatie.

Steek de stroomkabel in de stroompoort van de dvd-speler (Ref.46) en steek de stekker in een stopcontact. Wacht na aansluiting 2-3 seconden voordat u de dvd-speler inschakelt.

Sluit de dvd-speler aan op uw tv met behulp van een kabelaansluiting zoals:

• HDMI-kabel - Sluit de HDMI-kabel aan tussen de HDMI-uitgang op het achterpaneel van de dvd-speler (Ref.43) en de HDMI-ingangspoort op uw tv.
• Component (V Pb Pr)-kabel - Sluit een (Y. Pb. Pr)-kabel aan via de (Y. Pb. Pr)-uitgang van de dvd-speler (Ref.42) op uw tv (R/L/Video-poort en -kabel).
• RCA-kabel - Sluit een RCA-kabel (niet meegeleverd) aan op de 2-kanaals audio-uitgangspoorten (Ref.44) en de RCA-ingang op uw tv.
• Zodra alle kabels correct zijn aangesloten, drukt u op de 'Power on/off' (Aan/uit)-knop (Ref.41/Rem.1) op het apparaat of op de afstandsbediening om de dvd-speler in te schakelen. Het display op het voorpaneel van de DVD100 licht op.

Stand-by
LET OP: Als de dvd-speler 5 minuten niet wordt gebruikt nadat deze is ingeschakeld, gaat deze naar de stand-bymodus. Druk op een willekeurige knop op de afstandsbediening om terug te keren naar de werkmodus.

Als het product gedurende langere tijd niet wordt gebruikt, is het raadzaam om alle kabels los te koppelen en de stekker eruit te halen voor de veiligheid.

DVD- & CD-werking

De Oakcastle DVD100 kan dvd-schijven uit alle regio's afspelen in ondersteunde indelingen. (Zie Productspecificatie)

• Zorg ervoor dat uw tv is ingesteld op de juiste modus voor het afspelen van dvd's.
• Druk op de 'Power' (Aan/uit)-knop op het apparaat (Ref.41) of op de afstandsbediening (Rem.1) en wacht 2-3 seconden totdat het display oplicht.
• Druk op de 'Open/Close' (Openen/Sluiten)-knop op het voorpaneel (Ref.38) of op de afstandsbediening (Rem.20) om de schijflade te openen. Plaats de dvd of cd in de schijflade (met het etiket naar boven) en druk vervolgens nogmaals op de 'Open/Close' (Openen/Sluiten)-knop om de lade te sluiten.
• De dvd-speler leest de schijf en begint met afspelen. U kunt het afspelen en de instellingen bedienen via de afstandsbediening.

LET OP: Blu-ray-schijven worden niet ondersteund.

Programmeer-modus (alleen afstandsbediening)
De Oakcastle DVD100 heeft een programmeerfunctie die u kunt gebruiken tijdens het afspelen van een dvd (afhankelijk van de schijf), MP3-cd-schijven of bij het gebruik van een USB-stick met audiobestanden.
Als de schijf twee of meer nummers, hoofdstukken of titels heeft, kunt u een afspeelvolgorde instellen volgens uw voorkeuren in een andere volgorde dan de standaardvolgorde van de schijf.
Druk op de PROG-knop (Rem.17) om de Programma-modus te openen.
Gebruik de cijfertoetsen (Rem.12) om het nummer van het nummer, de titel of het hoofdstuk in te voeren. Om een getal van twee cijfers in te voeren, drukt u eerst één keer op de 10+-knop om 10 te krijgen, twee keer om 20 te krijgen, enzovoort, gevolgd door het tweede cijfer van uw voorkeur.
Gebruik de omhoog/omlaag/links/rechts-toetsen (Rem.8/Rem.9/Rem.24/Rem.25) om de cursor te verplaatsen naar het volgende nummer, hoofdstuk of de volgende titelpositie die u wilt programmeren.
Zodra u alles op volgorde hebt gezet, navigeert u naar de 'PLAY' (AFSPELEN)-knop op het scherm en markeert u deze en drukt u vervolgens op de ENTER-knop (Rem.10) om het programma af te spelen.
Navigeer naar de CLEAR-knop op het scherm en druk vervolgens op de ENTER-knop (Rem.10) om alle instellingen te wissen.
Om de Programma-modus te verlaten, drukt u nogmaals op de PROG-knop (Rem.17).
LET OP: Commerciële cd-schijven kunnen niet worden geprogrammeerd.

USB-weergave

De Oakcastle DVD100 heeft een USB-poort aan de voorkant (Ref.37) die alleen kan worden gebruikt voor weergave vanaf een USB-stick van maximaal 32 GB.
De dvd-speler kan via zijn USB-poort foto's in JPEG-formaat, audiobestanden in mp3-formaat of videobestanden in AVI/MPG/VOB afspelen. De maximale resolutie die voor de video via een USB-stick wordt geaccepteerd, is maximaal 720*576.

• Steek de USB-stick in de poort (Ref.37).
• Druk op de 'DVD/USB'-knop op de afstandsbediening (Rem.2) om van dvd over te schakelen en de USB-modus te selecteren. Selecteer USB en druk op de 'ENTER'-knop (Rem.10).
• Op het tv-scherm ziet u de USB-inhoud weergegeven als een bestandenlijst en het eerste bestand begint met afspelen.
• Gebruik de pijlknoppen links/rechts/omhoog/omlaag (Rem.8/Rem.9/Rem.24/Rem.25) om door de lijst te bladeren en het bestand te selecteren dat u wilt afspelen, en druk vervolgens op de 'ENTER'-knop (Rem.10) om te bevestigen.

LET OP: De USB-poort kan niet worden gebruikt als aansluitpoort voor het opladen van andere apparaten.

USB- en mp3-discs weergavebediening
Tijdens het afspelen vanaf een USB-stick of een cd met mp3-audiobestanden, kunnen de volgende knoppen worden gebruikt:

• 'Play/Pause'-knop (Rem.4) om een nummer af te spelen of te pauzeren.
• 'Stop'-knop (Rem.6) om een nummer te stoppen.
• Druk op de knoppen 'Previous/Next' (Ref.21)/(Ref.22) om naar het vorige of volgende nummer te gaan.
• Druk op de knoppen 'Rewind/Fast Forward' (Rem.3)/(Rem.5) om door een nummer terug of vooruit te spoelen.

De programmeermodus kan worden gebruikt tijdens het afspelen vanaf een USB of vanaf een cd met audiobestanden in mp3-formaat volgens de instructies in het gedeelte "Dvd- en cd-bediening".

Systeeminstelling

Druk op de knop 'SETUP' (Rem.23) op de afstandsbediening om naar de instellingen van de DVD100 te gaan.
Binnen 'Instellingen' zijn de volgende opties beschikbaar:
Menu 1: Systeeminstelling
Menu 2: Taalinstelling
Menu 3: Video-instelling
Menu 4: Audio-instelling
Menu 5: Digitale instelling

Markeer met de pijlknoppen het menu dat u wilt openen en instellen volgens uw voorkeur.

• Druk op de pijlknoppen 'Omhoog' en 'Links' (Rem.8,Rem.9).
• Druk op (Rem.24)/(Rem.25) om toegang te krijgen tot het door u gekozen submenu/functie.
• Druk op links om een niveau terug te gaan en druk op rechts om een niveau naar beneden te gaan in de geselecteerde submenu-/functieopties.
• Druk op de 'ENTER'-knop (Rem.10) om uw selectie te bevestigen.

Om de instelmodus te verlaten, drukt u nogmaals op de knop 'SETUP' (Rem.23).
Volg de onderstaande instructies om de instellingen van deze menu's te bewerken.

Systeeminstelling

TV System (NTSC/PAL/AUTO): Ga naar deze sectie om te selecteren of te wijzigen tussen PAL/NTSC/AUTO. Selecteer een van deze op basis van uw tv-kleurenindeling en druk vervolgens op de knop 'Enter' (Rem.10) om te bevestigen.
Deze speler voldoet aan de NTSC- en PAL-kleurensystemen. Als u zich echter in de VS, Canada of Mexico bevindt, laat u deze instelling op NTSC staan. Indien onjuist ingesteld op PAL, kan het tv-beeld verticaal rollen. Stel in dit geval het tv-systeem in op NTSC.

Screensaver: Schakel de screensaver in of uit. Indien ingeschakeld, wordt de screensaver ingeschakeld wanneer het apparaat inactief is of de afbeelding enkele minuten is gepauzeerd.

TV Type: Selecteer de beeldverhouding die overeenkomt met de aangesloten tv (16:9, 4:3 LB ("Letter Box") of 4:3 PS ("Progressive Scan").

Password: Om een nieuw wachtwoord in te stellen voor het afspelen van inhoud die is beoordeeld op of boven een beoordeling van uw keuze (geselecteerd met behulp van het submenu 'Rating' hieronder), selecteert u eerst 'Password' door op de knop 'Enter' (Ref.10) te drukken. Voer het standaardwachtwoord (0000) in en druk op de knop 'Enter' (Ref.10). Stel uw nieuwe 4-cijferige wachtwoord in met behulp van de numerieke knoppen (Ref.12). Druk nogmaals op de knop 'Enter' (Ref.10) om uw wachtwoord te bevestigen. Bekijk of wijzig de beoordeling van de inhoud die u wilt beschermen met een wachtwoord met behulp van het submenu 'Rating' hieronder.

Rating: Selecteer het gewenste beoordelingsniveau in de volgende lijst: 'Kid Safe', 'G' (alle leeftijden), 'PG' (ouderlijk toezicht), 'PG 13' (ouderlijk toezicht voor kinderen jonger dan 13 jaar), 'PG-R' (ouderlijk toezicht aanbevolen voor kinderen jonger dan 17 jaar), 'R' (ouderlijk toezicht sterk aanbevolen voor kinderen jonger dan 17 jaar), 'NC-17' (geschikt voor 17 jaar en ouder) of 'Adult' (alleen volwassenen).

Resume: Selecteer om automatisch hervatten in te stellen op 'Off' of 'On'. Indien ingeschakeld, hervat het apparaat de weergave vanaf het punt waar de disc het laatst is gestopt.

Default: Selecteer om het apparaat terug te zetten naar de fabrieksinstellingen.

Taalinstelling

OSD Language
Selecteer een taal voor de weergavetaal op het scherm (beschikbare talen zijn afhankelijk van de disc).

Audio Language
Selecteer een taal voor de audio (beschikbare talen zijn afhankelijk van de disc).

Subtitle Language
Selecteer een taal voor de ondertitels (beschikbare talen zijn afhankelijk van de disc).

Menu Language
Selecteer een taal voor het menu (beschikbare talen zijn afhankelijk van de disc).

Video-instelling

HDMI Output
Stel de resolutie-uitvoer in die overeenkomt met de aangesloten tv.

Video
Als uw tv is aangesloten op het apparaat via een video-aansluiting, selecteer dan 'CVBS'.
Als uw tv is aangesloten op het apparaat via Y-, Pb- en Pr-aansluitingen, selecteer dan YUV of 'YPBPR'.

Audio-instelling

AUDIO OUT: Gebruik de pijlknoppen op de afstandsbediening om het submenu 'Audio Out' te selecteren. Selecteer een van de volgende opties om de audio in te stellen en druk vervolgens op de knop 'ENTER' (Rem. 10) om uw selectie te bevestigen. Deze opties zijn:

• SPDIF/OFF: Selecteer deze optie om de digitale audio-uitgang uit te schakelen. SPDIF/RAW: Selecteer deze optie als de dvd-speler is aangesloten op een versterker met behulp van de coaxiale/HO-kabel.
• SPDIF/PCM: Selecteer deze optie als de dvd-speler is aangesloten op een digitale stereo-versterker met 2 kanalen.
• SPDIF/PCM: Selecteer deze optie als de dvd-speler is aangesloten op een digitale stereo-versterker met 2 kanalen.

DOWNMIX: Audiokanalen mixen
Kies tussen de volgende audiomixinstellingen:
Stereo: Als deze audiomodus is geselecteerd, wordt het linkerachterkanaal afgespeeld via de linkerluidspreker en het rechterachterkanaal via de rechterluidspreker.
LT/RT (Left total/Right total): Als deze audiomodus is geselecteerd, worden de linker- of rechterachterkanalen op Dolby 5.1-opname dvd-discs afgespeeld via zowel de linker- als de rechterluidspreker.

LET OP: De beschikbaarheid van deze functie is afhankelijk van de opname van de disc.

Digitale instelling

DUAL MONO
Kies tussen de volgende digitale instellingen:
STEREO: Het linkerachterkanaal wordt afgespeeld op de linkerluidspreker; het rechterachterkanaal wordt afgespeeld op de rechterluidspreker.
MONO-L: Selecteer om het linker-audiokanaal via alle luidsprekers af te spelen. MONO-R: Selecteer om het rechter-audiokanaal via alle luidsprekers af te spelen.
MIX-MONO: Selecteer om gemengde rechter- en linkerkanalen via alle luidsprekers af te spelen

LET OP: De beschikbaarheid van deze functie is afhankelijk van de opname van de disc.

Probleemoplossing & Ondersteuning

Ondersteuning
Als u meer hulp nodig hebt met uw nieuwe dvd-speler, neem dan contact op met ons ondersteuningsteam op de Oakcastle-website:www.oakcastle.co.uk

Productspecificatie

Registreer uw product online voor een GRATIS verlengde garantie van 3 jaar op: www.oakcastle.co.uk
